Produkttyp	Farb-CCTV-Dome-Kamera
Stromversorgung	24 V AC ±10% (60/50 Hz) oder 12 V DC +10%/-5%
Stromverbrauch	Ca. 1,7 W
Bildsensor	Super-HAD CCD 1/3 Zoll
Horizontale Auflösung	540 TV-Linien
Signal-Rausch-Verhältnis	Ca. 50 dB
Minimale Beleuchtung (SCC-B5345, 50IRE, F1.2, Sens-up aus)	Farbe: 0,4 Lux, S/W: 0,04 Lux
Optik	Automatikblende (DC), Brennweite 2,9 ~ 10,0 mm, Blende F1,2
Sonderfunktionen	Zeilenverriegelung (LL), Sens-up (LSS), H/V-Umkehrung, BLC, Anti-Vibration (FL), D/N, AWB, DNR, Dynamische CCD-Fehlerkompensation
Synchronisationsmodus	INT / Zeilenverriegelung (einstellbar über INC/DEC)
Videoausgang	Composite 1,0 Vp-p, 75 Ohm, BNC + Testmonitorausgang
Schwenkbereich	0° ~ 355° (100° im Uhrzeigersinn, 255° gegen Uhrzeigersinn)
Neigung	0° ~ 90°

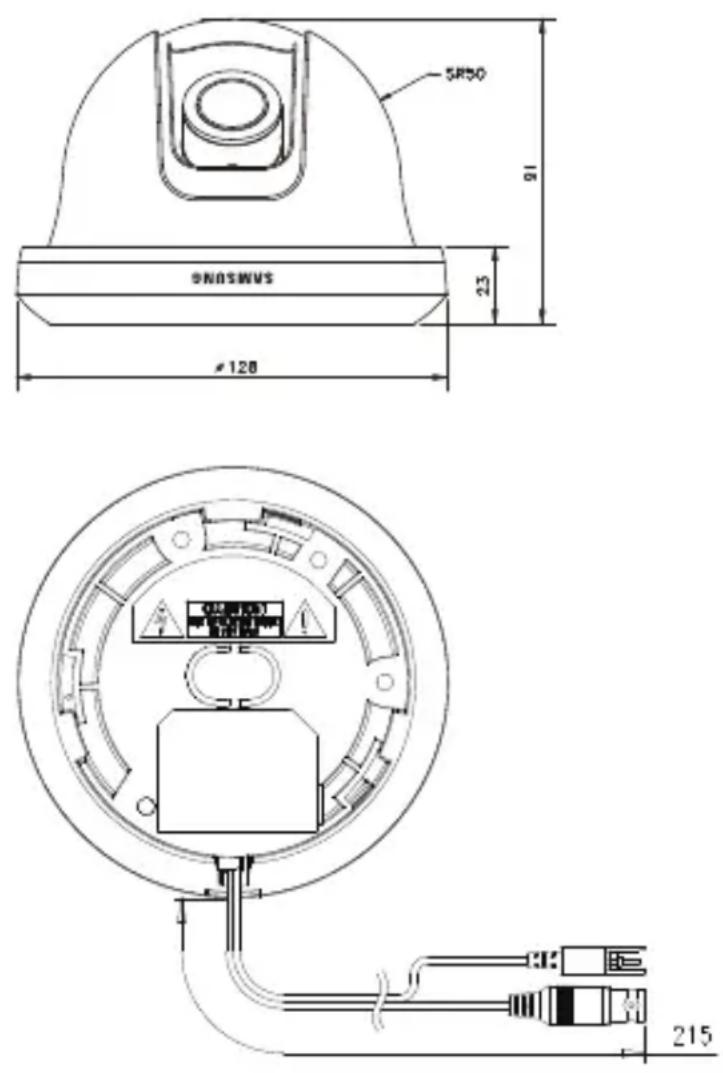

Abmessungen (Durchmesser x Höhe)	128 mm x 91 mm
Gewicht	327 g
Betriebstemperatur	-10 °C bis +50 °C
Betriebsfeuchtigkeit	max. 90 %
Reinigung	Trockenes Tuch verwenden; kein Wasser direkt darauf richten
Sicherheit	Stromschlaggefahr; nicht öffnen; angegebenen Adapter verwenden; feste Montage

Häufig gestellte Fragen - SCC-B5345 SAMSUNG

Wie stelle ich Fokus und Zoom ein?

Verwenden Sie den Zoomhebel und den Fokushebel, während Sie das Bild auf einem Monitor betrachten. Ziehen Sie die Hebel nach der Einstellung fest.

Was tun, wenn das Bild beim Umschalten zwischen Kameras zittert?

Aktivieren Sie die Zeilenverriegelung (LL), indem Sie Schalter 1 auf ON stellen. Passen Sie die Phase bei Bedarf mit den Tasten INC/DEC an.

Wie aktiviere ich den automatischen Tag-/Nachtmodus?

Stellen Sie Schalter 7 (D/N) auf ON. Die Kamera schaltet je nach Umgebungshelligkeit automatisch zwischen Farbe und Schwarzweiß um.

Wie kompensiere ich starkes Gegenlicht?

Aktivieren Sie die Gegenlichtkompensation (BLC), indem Sie Schalter 5 auf ON stellen. Dadurch wird ein Motiv vor einer hellen Lichtquelle klar sichtbar.

Welche Stromversorgung wird benötigt?

Die Kamera akzeptiert 24 V AC ±10% (60/50 Hz) oder 12 V DC +10%/-5%. Verwenden Sie nur den angegebenen Adapter.

Wie installiere ich die Kamera an der Decke?

Befestigen Sie zuerst die Montagehalterung mit den mitgelieferten Schrauben an der Decke. Hängen Sie das Hauptgehäuse ein, richten Sie die Markierungen aus und drehen Sie es in die Position VERRIEGELT. Stellen Sie den Winkel ein und setzen Sie die Abdeckungen wieder auf.

Was tun, wenn das Bild gespiegelt ist?

Verwenden Sie die Schalter H-REV (horizontale Umkehrung) und V-REV (vertikale Umkehrung), um die Ausrichtung zu korrigieren.

Wie verbessere ich die Sicht bei Dunkelheit?

Aktivieren Sie die Funktion Sens-up (LSS), indem Sie Schalter 2 auf ON stellen. Die Kamera sammelt Licht bis zum 128-fachen für ein helleres Bild.

Wie reinige ich die Kamera?

Verwenden Sie ein trockenes Tuch zur Reinigung der Außenseite. Richten Sie niemals Wasser direkt auf das Gerät, um Brand- oder Stromschlaggefahr zu vermeiden.

Welche Sicherheitsvorkehrungen sind wichtig?

Öffnen Sie nicht das Gehäuse (Stromschlaggefahr). Montieren Sie es fest, um Herunterfallen zu vermeiden. Trennen Sie es bei Gewitter. Verwenden Sie nur den mitgelieferten Adapter.

BEDIENUNGSANLEITUNG SCC-B5345 SAMSUNG

Digitale Dome-Farbkamera

bedienungsanleitung

denken sie an die möglichkeiten

Danke für den Kauf eines Samsung Gerätes.

Um einen umfassenderen Kundendienst zu erhalten,

registrieren Sie Ihr Gerät bitte unter

www.samsung.com/global/register

SICHERHEITSVORKEHRUNGEN

VORSICHT

GEFAHR EINES ELEKTROSCHOCKSNICHT ÖFFNEN

VORSICHT: NICHT DIE RÜCKSEITIGE ABDECKUNG ÖFFNEN, ABDECKUNG (ODER RÜCKSEITE) NICHT ABNEHMEN. KEINE VOM BENUTZER ZU WARTENDE TEILE INNEN. WENDEN SIE SICH AN QUALIFIZIERTESKUNDENDIENSTPERSONAL

Dieses Symbol zeigt an, dass bei diesem Gerät gefährliche Spannung Elektroschock zur Folge haben kann.

Dieses Symbol zeigt an, dass wichtige Betriebs- und Wartungsanleitungen in dem Prospekt enthalten sind, der mit diesem Gerät geliefert wird.

WARNUNG

- Setzen Sie dieses Gerät nicht Regen oder Feuchtigkeit aus, um die Gefahr eines Brands oder Elektroschocks zu reduzieren.

WARNUNG

1. Achten Sie darauf, nur den im Datenblatt angegebenen Standard-Adapter zu verwenden. Die Verwendung eines anderen Adapters kann Brand, Elektroschock oder Schäden am Produkt verursachen.

2. Falscher Anschluss des Netzkabels oder Austausch der Batterie kann Explosion, Brand, Elektroschock oder Schäden am Produkt zur Folge haben.

3. Schließen Sie nicht mehrere Kameras an einen einzelnen Adapter an. Überschreiten der Kapazität kann abnormale Wärme oder Brand erzeugen.

4. Schließen Sie das Netzkabel sicher an die Steckdose an. Ein ungesicherter Anschluss kann einen Brand verursachen.
5. Wenn Sie die Kamera installieren, befestigen Sie sie sicher und fest. Eine herunterfallende Kamera kann Körperverletzungen verursachen.
6. Stellen Sie keine leitenden Gegenstände (z.B. Schraubendreher, Münzen, Metallgegenstände, usw.) oder Behälter mit Wasser auf die Kamera. Dies kann sonst Körperverletzungen aufgrund von Brand, Elektroschock oder herunterfallenden Gegenständen verursachen.
7. Installieren Sie das Gerät nicht an feuchten, staubigen oder rußigen Standorten. Dies führt sonst zu Brand oder Elektroschock.

8. Verwenden Sie das Produkt nicht weiter, wenn eine ungewöhnliche Geruchs- oder Rauchentwicklung auftritt. Ziehen Sie in diesem Fall sofort den Netzstecker und wenden Sie sich an den Kundendienst. Wenn Sie das Gerät unter diesen Bedingungen weiterhin verwenden, kann Brand oder Elektroschock resultieren.

9. Wenn dieses Produkt nicht einwandfrei funktioniert, wenden Sie sich an den nächstgelegenen Kundendienst. Zerlegen oder modifizieren Sie dieses Produkt nie in irgendeiner Weise. (SAMSUNG haftet nicht für Schäden, die durch unbefugte Änderungen oder Reparaturversuche verursacht werden.)

10. Spritzen Sie während der Reinigung kein Wasser direkt auf die Produktteile. Dies führt sonst zu Brand oder Elektroschock.

VORSICHT

1. Lassen Sie keine Gegenstände auf das Produkt fallen oder setzen Sie es keinen starken Stößen aus. Halten Sie sich fern von Standorten die übermäßiger Erschütterung oder magnetischer Beeinflussung ausgesetzt sind.
2. Installieren Sie das Gerät nicht an einem Standort, der hohen Temperaturen (über 50°C), niedrigen Temperaturen (unter -10°C) oder hoher Feuchtigkeit ausgesetzt ist. Dies führt sonst zu Brand oder Elektroschock.
3. Wenn Sie das bereits installierte Gerät versetzen möchten, achten Sie darauf, die Stromversorgung abzuschalten und es dann erst zu versetzen und erneut zu installieren.
4. Ziehen Sie den Netzstecker bei Gewitter. Nichtbeachtung kann Brand oder Schäden am Gerät verursachen.
5. Halten Sie das Gerät fern von direktem Sonnenlicht und anderen Wärmestrahlungsquellen. Dies kann sonst zu Brand führen.

6. Installieren Sie das Gerät an einem Ort mit guter Belüftung.

7. Zielen Sie mit der Kamera nicht direkt in Richtung extrem heller Gegenstände wie zum Beispiel die Sonne, da dies den CCDBildsensor beschädigen kann.

8. Das Gerät darf nicht mit Wasser oder anderen Flüssigkeiten in Berührung kommen. Außerdem dürfen keine mit Flüssigkeiten gefüllten Behälter, wie beispielsweise Vasen, darauf abgestellt werden.

9. Der Netzstecker sollte jederzeit in Reichweite und zugänglich sein, da er aus der Steckdose entfernt werden muss, um das Gerät vollständig abzuschalten.

WICHTIGE SICHERHEITSHINWEISE

1. Lesen Sie diese Anweisungen.
2. Bewahren Sie sie auf.
3. Beachten Sie alle Warnungen.
4. Befolgen Sie alle Anweisungen.
5. Verwenden Sie dieses Gerät nicht in der Nähe von Wasser.
6. Reinigen Sie es nur mit einem trockenen Lappen.
7. Blockieren Sie keine Belüftungsöffnungen. Installieren Sie es gemäß den Herstelleranweisungen.
8. Installieren Sie das Gerät nicht in der Nähe von Wärmequellen wie beispielsweise von Radiatoren, Heizkörpern oder anderen Geräten (einschließlich Verstärkern), die Wärme erzeugen.

9. Bitte achten Sie darauf, die Schutzvorrichtung des gepolten bzw. geerdeten Steckers nicht zu beschädigen. Ein gepolter Stecker verfügt über zwei Stifte, von denen einer breiter als der andere ist. Ein geerdeter Stecker hat zwei Stifte und einen Erdungsstift.
   Der breite Stift oder der dritte Stift ist für Ihre Sicherheit vorgesehen. Wenn der vorgesehene Stecker nicht in Ihre Steckdose passt, wenden Sie sich an einen Elektriker, um die veraltete Steckdose austauschen zu lassen.

10. Schützen Sie das Netzkabel so, dass nicht darauf getreten wird, und dass es insbesondere an den Steckern oder passenden Steckdosen bzw. der Stelle, an der das Kabel das Gerät verlässt, nicht abgeklemmt wird.

11. Verwenden Sie nur die vom Hersteller angegebenen Zusatzgeräte/Zubehörteile.
12. Verwenden Sie diese nur mit dem vom Hersteller angegebenen Wagen, Ständer, Stativ, Auflage oder Tisch, oder die mit dem Gerät zusammen verkauft wurden.
13. Ziehen Sie den Netzstecker dieses Geräts. Geben Sie Acht bei der Verwendung eines Wagens, wenn Sie die Wagen-/Gerätekombination verschieben, um Verletzungen durch Herunterfallen zu vermeiden.
14. Überlassen Sie alle Wartungsarbeiten qualifiziertem Kundendienstpersonal. Wartungsarbeiten sind erforderlich, wenn das Gerät in irgendeiner Weise beschädigt wurde, wie zum Beispiel ein beschädigtes Netzkabel oder Stecker, verschüttete Flüssigkeiten oder Gegenstände, die in das Gerät gefallen sind, das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, nicht normal funktioniert oder fallen gelassen wurde.

Inhaltsangabe

Übersicht 6

Über diese Anleitung....6

Produktübersicht....6

Hauptfunktionen....6

Teile 6

Prüfen Sie die Teile in der Verpackung 6

Einzelteile Ihrer Kamera 7

Installation....8

Einstellung der Schalter 8

Einstellung der Funktionsschalter 8

Anschluss der Kabel und Änderung der Einstellungen .....10

Installation der Kamera....11

Vor der Installation 11

Installationsvorgang 11

Einstellen der Kamerarichtung 12

Anhang A: Spezifikationen für NTSC-Standard ..... 14

Anhang B: Spezifikationen für PAL-Standard 15

Übersicht

Über diese Anleitung

Diese Bedienungsanleitung enthält grundlegende Anweisungen für das Gerät. Es wird empfohlen, dass alle Benutzer diese Anleitung vor Gebrauch lesen.

Diese Anleitung ist wie folgt unterteilt:

Kapitel 1, "Übersicht", führt in das Benutzerhandbuch und die produktbezogenen Informationen ein. (Dieses Kapitel)
- Kapitel 2, "Installation", beschreibt wie das Gerät einzustellen und zu installieren ist.
■ Anhang, "Spezifikationen", beschreibt die Spezifikationen des Produktes.

Produktübersicht

Dies ist die hochauflösende (540 TV-Linien) Dome-Kamera, die mit einem Vari-focal-Objektiv ausgestattet ist, welche über keine dynamische Verzögerung bei der Ausführung beweglicher Bilder und Eigenschaften wie zum Beispiel digitale Rauschminderung (DNR) durch Echtzeit-CCD Fehler-Kompensation, Low-Speed-Shutter (LSS: Auto x128), um eine deutliche Bildqualität zu realisieren, Tag- und Nacht-Farbkompensierung und ähnliches, verfügt.

Hauptfunktionen

■ Energie: 12V Gleichstrom/24V Wechselstrom
■ Sonderfunktionen

• Line-Lock-Regelung (LL)

• Automatischer Weißabgleich

• Horizontale/vertikale Spiegelung

• Flackerfrei-Schaltung

• Low-Speed-Shutter-Regelung

• Gegenlicht-Kompensationsregelung

- Automatisches Umschalten zwischen Farb und Schwarz-/Weißmodi

• Ausgestattet mit einem Vari-focal-Objektiv
• Autoiris-Funktion
• Digitale Rauschminderung (DNR)
• Dynamische CCD Fehlerkompensation

Teile

Prüfen Sie die Teile in der Verpackung

Überprüfen Sie bitte, ob Ihre Kamera und die Zubehörteile sich in der Verpackung befinden. Diese Teile sind wie folgt dargestellt:

Kamera Test Monitor Kabel

Sicherungsschrauben Benutzerhandbuch

Hinweis

Das Test Monitor kabel dient dazu, die Kamera durch Anschluss an einen tragbaren Bildschirm zu testen. Falls Sie die Kamera wirklich an einen Überwachungsbildschirm anschließen möchten, verwenden Sie das BNC-Kabel.

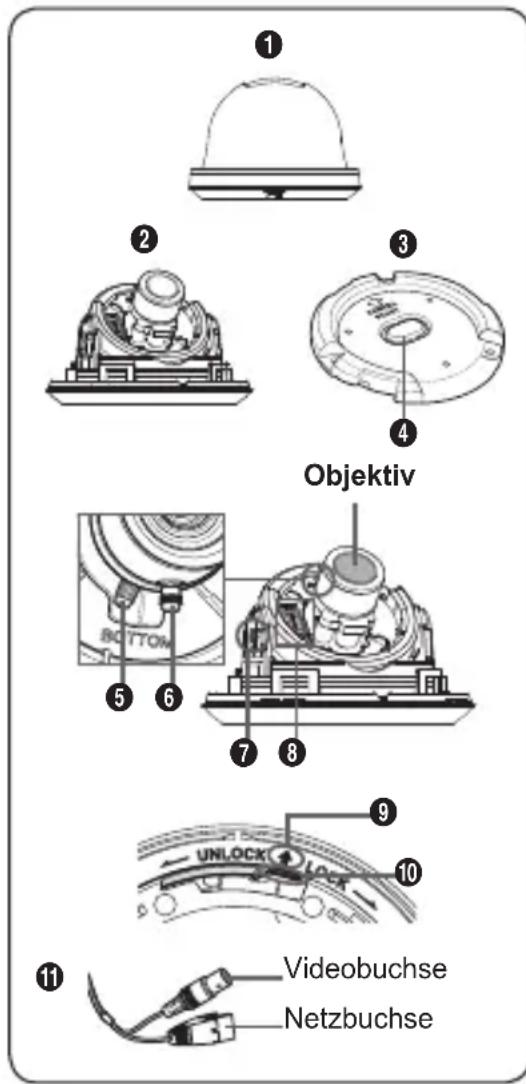

Einzelteile Ihrer Kamera

Ihre Kamera verfügt über folgende Einzelteile:

1 2 3 4 Objektiv 5 6 7 8 9 UNLOCK LOCK 10 11 Videobuchse Netzbuchse

① Kuppelabdeckung: Deckt das Gehäuse zum Schutz ab
2 Hauptgehäuse: Beinhaltet ein Objektiv, eine Schalttafel, eine Leiterplatte, Schrauben und dergleichen.
3 Bügel: Dient zur Decken- oder Wandbefestigung. Er wird mit den drei langen Sicherungsschrauben befestigt, die in der Verpackung enthalten sind.
4 Kabelstopper: Wenn das Kabel aus einem Loch in der Decke kommt, entfernen Sie diesen Stopper und ziehen Sie das Kabel durch die Öffnung, um die Verbindung herzustellen.
5 Zoomhebel: Mit diesem Hebel kann das Zoomobjektive eingestellt und festgestellt werden.
6 Fokushebel: Der Objektivfokus kann durch Drehen nach links oder rechts eingestellt werden. Drehen Sie ihn im Uhrzeigersinn für die Feststellung.
7 Kipp-Befestigungsschraube: Mithilfe dieser Schraube kann die Neigung des Objektivs verstellt und festgestellt werden.
8 Schalttafel: Umfasst zwei verschiedene Arten von Schaltern, wie zum Beispiel Funktionsschalter und Schalter für die Phasenregelung. Die Tafel verfügt über acht Funktionsschalter in der Mitte und zwei Phasenregelungstasten auf der Seite des Funktionsschalterbereichs.
9 Installationsmarkierung: Diese Markierung muss mit der Markierung auf der Halterung übereinstimmen, wenn die Kamera an ihr befestigt wird.
10 Verriegelungsauslöser: Drücken Sie ihn nach außen und drehen Sie das Hauptgehäuse in Richtung ENTSPERREN, wenn Sie den Bügel vom Hauptgehäuse entfernen oder die installierte Kamera vom Bügel abnehmen möchten.
Kabel: Schließen Sie das BNC-Kabel an die Videobuchse und die Netzbuchse des Netzadapters an.

Installation

Einstellung der Schalter

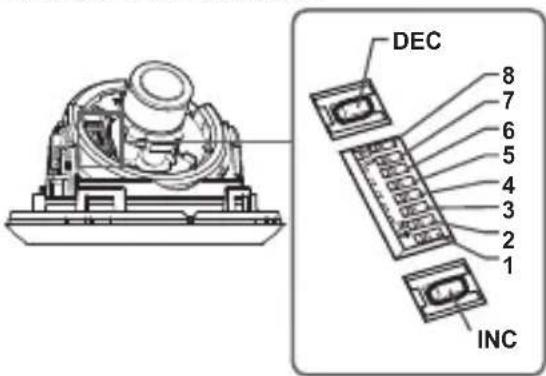

Einstellung der Funktionsschalter

Verstellen Sie die acht Schalter wie nachfolgend dargestellt, um die verfügbaren Funktionen an Ihrer Kamera einzustellen:

DEC 8 7 6 5 4 3 2 1 INC

Nr.	Name	Kurzbeschreibung
1	LL	Line-Lock EIN/AUS
2	LSS	Sens-up oder Low-Speed-Shutter EIN/AUS
3	H-REV Horizontale Spiegelung EIN/AUS
4	V-REV Vertikale Spiegelung EIN/AUS
5	BLC Gegenlicht-Kompensation EIN/AUS
6	FL Flackerfrei EIN/AUS
7	D/N	Automatische Umschaltung zwischen Farbe und Schwarz/Weiß EIN/AUS
8	AWB Automatischer Weißabgleich EIN/AUS

1. Schalter 1 (LL): Wenn dieser Schalter auf AUS gestellt wird, läuft die Kamera im internen Synchronisationsmodus, wenn er jedoch auf EIN gestellt wird, läuft sie im Line-Lock-Modus. Beim internen Synchronisationsmodus verwendet die Kamera stets einen Innen-Kristalloszillator für die Synchronisation. Wenn jedoch mehrere Kameras an einen Folgeschalter angeschlossen werden, kann beim Umschalten von einer Kamera zur anderen das Kippen des Bildes oder Flimmern auftreten. Sie können in diesem Fall den Schalter auf EIN stellen, um dieses Problem zu lösen. Der Line-Lock-Modus lässt die Kamera die Wechselstromphase als Synchronisationsreferenz verwenden. In diesem Modus können Sie die Phasenreglertasten (INC/DEC) betätigen.

Hinweis

Stellen Sie diesen Schalter auf AUS, wenn Sie 12V Gleichstrom verwenden. Die Line-Lock-Funktion funktioniert nicht wie gewöhnlich, wenn der Schalter auf EIN gestellt wird.

Stellen Sie den LL-Schalter auf EIN, während der Wechselstrom angeschlossen wird. Wenn das Bild kippt, müssen Sie die Phase mithilfe der Phasenreglertasten einstellen. Drücken Sie die Taste INC oder DEC, um die Phase um ein Grad zu erhöhen oder zu senken.

1. Schalter 2 (LSS): Dieser Sens-up-Modus sammelt die Bildfelder im Speicher, um das Rauschen zu mindern und gleichzeitig die Helligkeit und das Kontrastverhältnis zu erhöhen. Wenn dieser Schalter auf EIN gestellt wird, schaltet die Kamera automatisch auf maximal das 128-fache der Bilderfassungsgeschwindigkeit, um ein deutliches Bild für eine dunklere Darstellung zu implementieren.
2. Schalter 3 (H-REV): Wird dieser Schalter auf EIN gestellt, wird das Kamerabild horizontal gespiegelt. Wenn Sie Ihren Standort mit einem Spiegel überwachen möchten, können Sie diese Funktion nutzen, um die richtige Darstellung zu sehen.
3. Schalter 4 (V-REV): Wird dieser Schalter auf EIN gestellt, wird das Kamerabild vertikal gespiegelt. Wenn Ihre Kamera das vertikal gespiegelte Bild zu langsam anzeigt, können Sie diese Funktion nutzen, um die richtige Darstellung zu sehen.
4. Schalter 5 (BLC): Wird dieser Schalter auf EIN gestellt, können Sie selbst dann ein deutliches Bild betrachten, wenn die Kamera mit übermäßigem Licht wie zum Beispiel Sonnenlicht und fluoreszierendem Licht konfrontiert wird. Wird dieser Schalter auf AUS gestellt, wird der Gegenstand bei übermäßigem Licht nicht deutlich angezeigt.
5. Schalter 6 (FL): Wird dieser Schalter auf EIN gestellt, wird die Shutter-Geschwindigkeit auf 1/100 Sek. (bei NTSC) oder 1/120 Sek. (bei PAL) festgelegt, um zu verhindern, dass der Bildschirm aufgrund der Nicht-Übereinstimmung zwischen vertikaler Synchronfrequenz (50Hz bei NTSC, 60Hz bei PAL) und der Ein-und-Aus-Frequenz eines Lichtes flackert.
6. Schalter 7 (D/N): Wird dieser Schalter auf EIN gestellt, schaltet die Kamera je nach Helligkeit der Umgebung automatisch zwischen Farbe und Schwarz/Weiß um.
7. Schalter 8 (AWB): Dieser Schalter stellt den Weißabgleich ein. Wird dieser Schalter auf EIN gestellt, läuft die Kamera im ATW-Modus, und wird er auf AUS gestellt, läuft die Kamera im AWC-Modus.

- ATW (Automatischer Weißabgleich): Die Farbtemperatur wird automatisch entsprechend den Umgebungsänderungen eingestellt. (Ungefähr 2000°K bis 11.000°K)

- AWC (Automatische Weißabgleichregelung): Speichert die Farbtemperatur in dem Moment, wenn der Schalter auf AUS gesetzt wird. Dementsprechend werden die Farbtemperaturen anhand des gespeicherten Wertes eingestellt.

Achtung

-. Der Einstellbereich der Irisblende für die Kamera beträgt circa 80 bis 120 IRE. Das bedeutet, dass die Kamera nicht über die Funktion Irisblende vollständig öffnen/schließen, sondern über die eingeschränkte Variationsbreite verfügt.
- Benutzen Sie die Kamera nachdem Sie auf die entsprechende Stufe (80 IRE oder darüber) eingestellt haben, da eine Schwankung der Irisblende bei einer Stufe von 75 IRE oder darunter auftreten kann.

Pure grayscale gradient background with no visible text, symbols, or identifiable objects

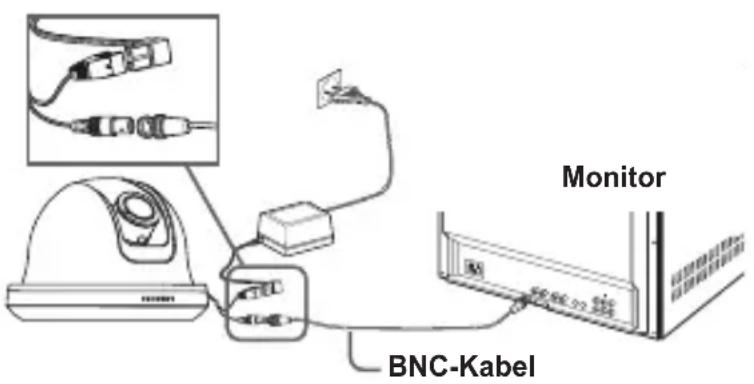

Anschluss der Kabel und Änderung der Einstellungen

Bevor Sie Ihre Kamera einstellen, müssen Sie den Objektivfokus, Zoom und die Schaltereinstellungen einstellen.

Monitor BNC-Kabel

Für den Anschluss der Kabel

1. Schließen Sie das BNC-Kabel an den Videoanschluss an, der sich an Ihrer Kamera befindet.
2. Schließen Sie das BNC-Kabel an den Video-Eingang am Monitor an.
3. Schließen Sie den Netzadapter an den an Ihrer Kamera befindlichen Netzanschluss an. Sobald der Monitor eingeschaltet wird, wird das Kamerabild angezeigt.

Für die Einstellung des Objektivfokus, Zoom und der Funktionseinstellungen

1. Nehmen Sie die Kuppelabdeckung und die innenliegende Abdeckung ab. Weitere Einzelheiten darüber, wie die Abdeckung abzunehmen ist, entnehmen Sie dem "Installationsverfahren" im Abschnitt 'Installation der Kamera' auf der nächsten Seite.
2. Stellen Sie Fokus, Zoom und die Funktionseinstellungen Ihrer Kamera mithilfe des Fokushebels, Zoomhebels und der Schalttafel ein, während Sie das Bild am Bildschirm betrachten.
3. Schrauben Sie die Hebel zu, wenn Sie eingestellten Fokus und Zoom feststellen möchten.

Installation der Kamera

Vor der Installation

Vor der Installation Ihrer Kamera müssen Sie folgende Vorsichtsmaßregeln lesen:

• Sie müssen prüfen, ob der Standort (Decke oder Wand) das fünffache Gewicht Ihrer Kamera tragen kann.
• Lassen Sie das Kabel sich nicht an einer ungeeigneten Position verhaken oder die Umhüllung der elektrischen Leitung beschädigen. Ansonsten kann ein Defekt oder Brand verursacht werden.
• Lassen Sie keine Personen am Installationsstandort zu, wenn Sie Ihre Kamera installieren. Sollten sich wertvolle Gegenstände unter dem Installationsplatz befinden, müssen Sie sie entfernen.
• Teilweise tote Winkel können bei Neigungswinkeln von weniger als 20° auftreten und hängen von der Objektiveinstellung ab.

Installationsvorgang

1

Öffner für Deckenmontage

Für die Installation Ihrer Kamera

Stemmen Sie das Außengehäuse mit einem Senkkopf-Schraubendreher, um die Schutzabdeckung vom Hauptgehäuse der Kamera zu entfernen.
② Nehmen Sie den Bügel vom Hauptgehäuse ab, indem Sie das Hauptgehäuse in Richtung ENTSPERREN drehen, während Sie den Verriegelungsauslöser nach außen drehen. Wenn dies nicht leicht durchzuführen ist, drehen Sie den Bügel in Richtung VERRIEGELN, während Sie die kleinen Öffnungen am Bügel halten.
3 Befestigen Sie den Bügel an der Position (Decke oder Wand) mit den enthaltenen drei Schrauben.

Hinweis

Das Zeichen KAMERA VORDERSEITE auf dem Bügel sollte dem Kameraüberwachungsbereich gegenüberstehen.

Pure grayscale gradient background with no visible text, symbols, or identifiable objects

4 Wenn auf der Installationsoberfläche der Halterung ein Loch gebohrt wurde, um die Kabel verlegen zu können, drücken Sie nach unten, um den Kabelstopper zu entfernen und ziehen danach das Kabel ein. Wenn Sie die Verbindung seitlich von der Kamera herstellen, benutzen Sie den freien Platz gegenüber der Seite, die mit CAMERA FRONT markiert ist.
5 Befestigen Sie nun das Hauptgehäuse am Bügel, indem Sie es in Richtung VERRIEGELUNG drehen, nachdem Sie die Rillenmarkierung am Hauptgehäuse auf die breite Rille an der KAMERA VORDERSEITE ausgerichtet haben.
6 Stellen Sie die Kamerarichtung ein. Weitere Einzelheiten über die Richtungsregelung entnehmen Sie dem Kapitel "Einstellung der Kamerarichtung", auf derselben Seite. Wenn Sie Zoom und Fokus Ihrer Kamera einstellen möchten, sehen Sie unter Kapitel "Anschluss der Kabel und Änderung der Einstellungen" auf Seite 10 nach.
7 Befestigen Sie die Innenliegende Abdeckung am Hauptgehäuse, indem Sie darauf drücken bis Sie ein "Klicken" hören, nachdem Sie die beiden Schraubenöffnungen an den Flügelverriegelungen der Innenliegenden Abdeckung auf die beiden Schraubenöffnungen an der linken und rechten Seite des Hauptgehäuses ausgerichtet haben.
8 Befestigen Sie zum Schluss die Kuppelabdeckung am Hauptgehäuse, indem Sie darauf drücken bis ein "Klicken" zu hören ist, nachdem Sie die gewölbte Innenseite der Kuppelabdeckung auf die Rillenmarkierung am Hauptgehäuse ausgerichtet haben.

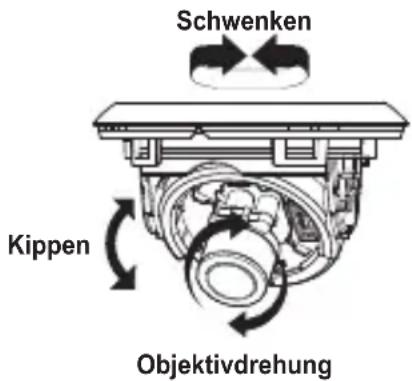

Einstellen der Kamerarichtung

Wenn die Kamera an der Decke befestigt ist, können Sie den Kamerabetrachtungswinkel einstellen. Sie können Ihre Kamera nach links oder rechts drehen (Schwenken) und Sie können Ihre Kamera nach oben oder unten neigen (Kippen).

Beim Schwenken ist das Rotationslimit Ihrer Kamera auf 355 Grad (100 Grad im Uhrzeigersinn und 255 Grad entgegen dem Uhrzeigersinn) eingestellt. Die Rotation wird durch den Stopper innerhalb der Kamera gestoppt. Lösen Sie für die Schwenkregelung zuerst die beiden Schrauben, die sich an der Unterseite befinden. Drehen Sie dann in die von Ihnen gewünschte Richtung und ziehen Sie die Schrauben wieder an, um die Kamera zu befestigen.

Schwenken Kippen Objektivdrehung

Der Kippwinkel kann zwischen 0° und 90° eingestellt

werden. Allerdings können, je nach Ihrer Kameraeinstellung, unter 20° tote Winkel auftauchen.

Verwenden Sie die Kipp-Befestigungsschrauben, um die Position nach Einstellung des Kippwinkels zu befestigen.

Verwenden Sie den Zoomhebel und den Fokushebel, um Fokus und Zoom Ihrer Kamera einzustellen. Wenn Sie die Kamera an einer schrägen Decke oder Wand installieren, können Sie das Kameraobjektiv drehen, um eine korrekte Bildrichtung zu sehen.

SCC-B5344/B5345

Anhang A: Spezifikationen für NTSC-Standard

Objekt Beschreibung
Produkttyp CCTV Farb-Domekamera
Leistungsaufnahme 24V	Wechselstrom ± 10% (60Hz ± 0,3 Hz), 12V Gleichstrom +10%/-5%
Übertragungsart NTSC-Standard System (525 Zeilen, 60 Felder)
Leistungsaufnahme Ungefähr 1,7W
Bildwandler 1/3 Zoll IT Typ Super-HAD CCD
Pixel	Gesamt: 811(H) x 508(V), 410.000 PixelEffektiv: 768(H) x 494(V), 380.000 Pixel
Abtastmodus 525 TV-Linien, 2:1 Interlace
Abtastrate	Horizontal: 15,734Hz(INT)/15,750Hz(LL)Vertical: 59,94Hz(INT)/60Hz(LL)
Synchronisationsmodus	NT/Line Lock (Einstellen der Phase mit der Taste INC/DEC)
Horizontale Auflösung 540 TV-Linien
Signal-Rauschabstand ca. 50 dB
			SCC-B5345 (Color/BW)	SCC-B5344 (Color/BW)
Min. Lichtstärke des Objekts	F1,2	Sens-up Off	50IRE 0,4/0,04Lux 0,4/0,4Lux
			30IRE 0,24/0,024Lux 0,24/0,24Lux
			15IRE 0,12/0,012Lux 0,12/0,12Lux
		Sens-up x128	50IRE 0,0031/0,00031Lux	0,0031/0,0031Lux
			30IRE 0,0019/0,00019Lux	0,0019/0,0019Lux
			15IRE 0,0009/0,00009Lux	0,0009/0,0009Lux
Ausgangssignal	COMPOSITE Video(1,0 Vp-p, 75ohm, BNC), Test Monitor OUT(1,0 Vp-p, 75ohm, Kabel-baum)
Objektiv	Autoiris (DC) / Brennweite: 2,9 ~ 10,0 mm / Öffnungsverhältnis: 1,2
PAN Funktion	Reichweite: 0 bis 355° (100 Grad im Uhrzeigersinn und 255 Grad entgegen dem Uhrzeigersinn)
TILT (Kipp)-Funktion	Reichweite: 0 bis 90°
Regelungen	Line-Lock (LL)Sens-up; Low-Speed-Shutter(LSS)Horizontale Spiegelung (H-REV)Vertikale Spiegelung (V-REV)Gegenlicht-Kompensation (BLC)Flackerfrei (FL)Umschalten zwischen Farb- und Schwarz-/Weißmodi (D/N)Automatischer Weißabgleich (AWB)Digitale Rauschminderung (DNR)Dynamische CCD Fehlerkompensation
Produktfarbe	SCC-B5344N/B5345N : Weiß
Betriebstemperatur	-10°C bis +50°C
Betriebsfeuchtigkeit bis zu 90%
Größe	128(∅) x 91(H)mm
Gewicht	327g

Anhang B: Spezifikationen für PAL-Standard

Objekt Beschreibung
Produkttyp CCTV Farb-Domekamera
Leistungsaufnahme 24V Wechselstrom ± 10% (50Hz ± 0,3 Hz), 12V Gleichstrom +10%/-5%
Übertragungsart PAL-Standard System (625 Zeilen, 50 Felder)
Leistungsaufnahme Ungefähr 1,7W
Bildwandler 1/3 Zoll IT Typ Super-HAD CCD
Pixel	Gesamt: 795(H) x 596(V), 470.000 PixelEffektiv: 752(H) x 582(V), 440.000 Pixel
Abtastmodus 625 TV-Linien, 2:1 Interlace
Abtastrate	Horizontal: 15,625Hz(INT)/15,625Hz(LL)Vertical: 50Hz(INT)/50Hz(LL)
Synchronisationsmodus NT/Line Lock (Einstellen der Phase mit der Taste INC/DEC)
Horizontale Auflösung 540 TV-Linien
Signal-Rauschabstand ca. 50 dB
Min. Lichtstärke des Objekts			SCC-B5345 (Color/BW) S	SCC-B5344 (Color/BW)
	F1,2	Sens-up Off	50IRE 0,4/0,04Lux 0,4/0,4Lux
			30IRE 0,24/0,024Lux 0,24/0,24Lux
			15IRE 0,12/0,012Lux 0,12/0,12Lux
		Sens-up x128	50IRE	0,0031/0,00031Lux
			30IRE	0,0019/0,00019Lux
			15IRE	0,0009/0,00009Lux
Ausgangssignal	COMPOSITE Video(1,0 Vp-p, 75ohm, BNC), Test Monitor OUT(1,0 Vp-p, 75ohm, Kabel-baum)
Objektiv	Autoiris (DC) / Brennweite: 2,9 ~ 10,0 mm / Öffnungsverhältnis: 1,2
PAN Funktion	Reichweite: 0 bis 355° (100 Grad im Uhrzeigersinn und 255 Grad entgegen derUhrzeigersinn)
TILT (Kipp)-Funktion	Reichweite: 0 bis 90°
Regelungen	Line-Lock (LL)Sens-up; Low-Speed-Shutter(LSS)Horizontale Spiegelung (H-REV)Vertikale Spiegelung (V-REV)Gegenlicht-Kompensation (BLC)Flackerfrei (FL)Umschalten zwischen Farb- und Schwarz-/Weißmodi (D/N)Automatischer Weißabgleich (AWB)Digitale Rauschminderung (DNR)Dynamische CCD Fehlerkompensation
Produktfarbe	SCC-B5344P/B5345P: Weiß
Betriebstemperatur	-10°C bis +50°C
Betriebsfeuchtigkeit bis zu 90%
Große	128(∅) x 91(H)mm
Gewicht	327g

Pure grayscale gradient background with no visible text, symbols, or identifiable objects

Korrekte Entsorgung von Altgeräten

(Elektroschrott)

(In den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem)

Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Dokumentation gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Entsorgen Sie dieses Gerät bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern.

Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät für eine umweltfreundliche Entsorgung abgeben können.

Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt darf nicht zusammen mit anderem Gewerbemüll entsorgt werden.

SCC-B5344

SCC-B5345
