Tipo di prodotto	Lavastoviglie professionale
Marca	CombiSteel
Modello	7280.0022
Alimentazione elettrica	230 V / 50 Hz
Grado di protezione	IPX4
Pressione dell'acqua di rete	200–500 kPa (2–5 bar) – versione pressione di rete
Pressione dell'acqua con riscaldatore atmosferico	100–500 kPa (1–5 bar)
Temperatura dell'acqua di alimentazione	10 °C – 50 °C (max 25 °C con ES/S)
Durezza dell'acqua raccomandata	5–20 °f / 2,8–11 °d
Livello sonoro	< 70 dB(A)
Comandi	Elettromeccanico o elettronico con display LCD
Funzioni principali	Lavaggio, risciacquo, automatico, eco, autopulizia, risciacquo a freddo
Dosatore di detersivo	Integrato, regolabile (elettromeccanico) o fisso (elettronico)
Dosatore di brillantante	Integrato, regolabile (elettromeccanico) o fisso (elettronico)
Addolcitore d'acqua integrato	Opzionale, serbatoio di sale 1 kg
Sistema di decalcificazione automatica	Opzionale (con addolcitore)
Dispositivi di sicurezza	Relè termoamperometrico, microinterruttore di porta, termostati a riarmo manuale, pressostato, troppopieno
Collegamento idraulico	Tubo flessibile in gomma 3/4", scarico su circuito generale
Collegamento elettrico	Interruttore magnetotermico differenziale 30 mA, morsetto equipotenziale
Pulizia e manutenzione	Pulizia quotidiana dei filtri, scarico regolare, manutenzione addolcitore se presente, disincrostazione periodica
Pezzi di ricambio	Contattare il servizio post-vendita

Domande frequenti - 7280.0022 CombiSteel

Come collegare la lavastoviglie CombiSteel 7280.0022 ?

Il collegamento elettrico deve essere eseguito da un elettricista qualificato. Utilizzare un interruttore magnetotermico differenziale da 30 mA con apertura minima di 3 mm. Collegare il cavo di alimentazione dopo aver installato tutti i pannelli. Il cavo deve essere collegato a un morsetto equipotenziale sul retro della macchina.

Quali sono i prerequisiti per l'alimentazione idrica?

L'acqua di alimentazione deve essere tra 10 e 50 °C (max 25 °C con addolcitore). La pressione dinamica deve essere 200–500 kPa (2–5 bar) per le versioni a pressione di rete, o 100–500 kPa (1–5 bar) con riscaldatore atmosferico. La durezza raccomandata è 5–20 °f. Installare un riduttore di pressione se la pressione supera 500 kPa.

Come effettuare la prima accensione?

Verificare i collegamenti, aprire il rubinetto dell'acqua, accendere l'apparecchio. Regolare i dosatori di detersivo e brillantante in base alla durezza dell'acqua. Per la versione elettronica, seguire le istruzioni a schermo: selezionare la lingua, regolare la durezza e precaricare i dosatori. Eseguire 3 cicli a vuoto prima dell'uso.

Cosa fare in caso di errore 'RIEMPIMENTO VASCA' (Allarme 01)?

Verificare che l'acqua arrivi al rubinetto e che sia aperto. Assicurarsi che il troppopieno sia ben posizionato e non ostruito. Controllare gli ugelli dei bracci di risciacquo e il tubo di riempimento. Se il problema persiste, chiamare un tecnico (elettrovalvola o pressostato difettoso).

Come utilizzare la funzione autopulizia?

Una volta terminato il lavaggio, lavastoviglie accesa e porta chiusa, premere per 2 secondi il tasto pompa di scarico (3). Il display mostra 'RIMUOVERE IL TROPPOPIENO!' e 'SCARICO VASCA'. Aprire la porta, rimuovere il troppopieno. La vasca si svuota, quindi inizia l'autopulizia (risciacquo automatico). Quando la vasca è vuota, l'apparecchio si spegne.

Come regolare la durezza dell'acqua sulla versione elettronica?

Alla prima accensione, il display mostra 'DUREZZA DELL'ACQUA' con un valore predefinito (25 °f). Utilizzare i tasti + e - (5 e 6) per modificare il valore in base alla durezza misurata, quindi premere il tasto di conferma (7). Questo dato viene memorizzato.

Quando e come riempire il serbatoio del sale dell'addolcitore?

Riempire il serbatoio di sale non appena il display mostra 'SALE TERMINATO!' o la spia gialla lampeggia. Utilizzare esclusivamente sale grosso da cucina. Svitare il tappo nella vasca, aggiungere 1 kg di sale usando l'imbuto, quindi versare 2 bicchieri di acqua calda per sciogliere il sale. Pulire la guarnizione e richiudere.

Perché la qualità del lavaggio è scarsa?

Verificare che il detersivo sia adatto e ben dosato (seguire le indicazioni del produttore). Pulire gli ugelli delle turbine se intasati. Assicurarsi che la temperatura della vasca raggiunga almeno 55 °C. Controllare il filtro della pompa e il ciclo di lavaggio: se troppo corto, ripetere il ciclo.

Come effettuare la manutenzione della lavastoviglie dopo un lungo periodo di inattività?

Prima di utilizzarla dopo alcune settimane di inattività, eseguire 3 cicli con acqua pulita. Verificare manualmente che le pompe di lavaggio e risciacquo girino liberamente inserendo un cacciavite nell'intaglio dell'albero motore lato ventilazione. Sostituire l'acqua della vasca ogni 25 lavaggi o due volte al giorno.

Quali sono i dispositivi di protezione individuale (DPI) raccomandati?

Indossare guanti adatti (alte temperature e sostanze corrosive) durante la manutenzione e il contatto con stoviglie calde. Utilizzare scarpe di protezione per la movimentazione. Possono essere necessari indumenti protettivi durante la pulizia con prodotti chimici.

MANUALE UTENTE 7280.0022 CombiSteel

1. Introduzione.... 3

2. Istruzioni di sicurezza: simbologia e definizioni.... 4

2.1 Simboli 4

2.2 Definizioni.... 4

2.3 Identificazione della macchina.... 5

2.4 Conservazione del libretto delle istruzioni e della dichiarazione CE.... 5

2.5 Dispositivi di protezione individuale.... 5

2.6 Protezioni e ripari installati.... 6

2.7 Avvertenze per l'utilizzo e la manutenzione.... 6

1. Descrizione, caratteristiche e destinazione d'uso.... 7

3.1 Versioni lavastoviglie 7

4 Installazione 8

4.1 Immagazzinamento.... 8

4.2 Movimentazione della macchina.... 8

4.3 Allacciamento idrico.... 9

4.4 Allacciamento elettrico.... 9

4.5 Dispositivi di sicurezza installati.... 10

5 Descrizione comandi.... 11

5.1 Versione elettromeccanica.... 11

5.2 Versione elettronica con display LCD.... 11

6 Avviamento, prima accensione.... 12

6.1 Controlli e regolazioni.... 12

6.2 Prima accensione.... 12

6.3 Versione Elettromeccanica.... 14

6.4 Versione elettronica con Display LCD (prima accensione).... 14

6.5 Versione elettronica con Display LCD 17

6.6 Funzione Cleaning.... 18

6.7 Funzione risciacquo freddo (opzione).... 18

6.8 Funzione Risparmio Energetico.... 19

6.9 Programmazione (utente).... 19

6.10 Errori visualizzabili a display.... 20

7 Depurazione automatica (opzione).... 21

7.1 Funzionamento....21

7.2 Installazione.... 22

7.3 Manutenzione....22

8 Uso giornaliero 25

9 Cura e manutenzione.... 25

10 Segnalazioni anomalie.... 26

1. INTRODUZIONE

Il presente libretto delle istruzioni fornisce all'utilizzatore una serie di informazioni utili per un funzionamento corretto e in sicurezza, evitando danni alle persone, cose o animali. È molto importante perciò leggere attentamente quanto riportato per ogni fase prevista, dal trasporto, all'installazione, alla messa in servizio, all'uso, alla manutenzione, alla riparazione e allo smantellamento della macchina, allo scopo di prevenire manovre errate e inconvenienti che potrebbero pregiudicare l'integrità della macchina o essere pericolose. Il libretto deve sempre essere tenuto a disposizione dell'operatore e conservato

con cura sul luogo d'esercizio della macchina affinché sia facilmente reperibile in caso di dubbi o incertezze. Contattare senza esitazione l'installatore o l'assistenza tecnica se fossero necessarie delucidazioni sul funzionamento della macchina. Si ricorda infine che, durante tutte le fasi di utilizzo, dovranno sempre essere osservate le normative vigenti in materia di sicurezza, igiene sul lavoro e tutela dell'ambiente. È quindi compito dell'utilizzatore controllare che la macchina venga azionata e utilizzata unicamente in condizioni ottimali di sicurezza.

ATTENZIONE! NON LAVARE L'APPARECCHIO CON GETTI D'ACQUA DIRETTI O AD ALTA PRESSIONE

Min 10 °C- Max 50 °C Min 10 °C - Max 25 °C con ES / S 200÷500 kPa (2÷5 Bar) 100÷500 kPa (1÷5 Bar) con Boiler Atmosferico PRS °F °d Durezza acqua 5÷20 °f - 2,8÷11 °d

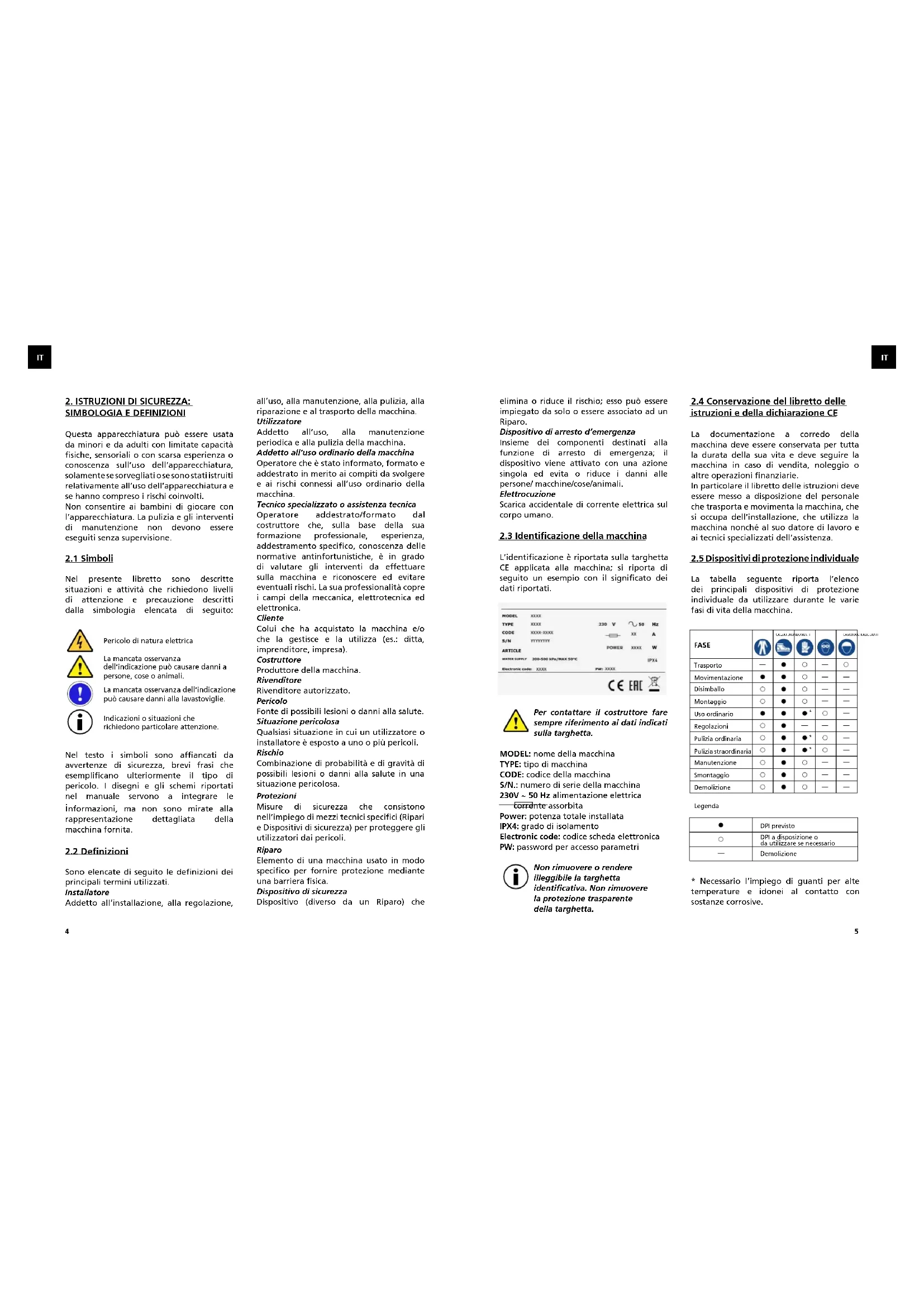

2. ISTRUZIONI DI SICUREZZA: SIMBOLOGIA E DEFINIZIONI

Questa apparecchiatura può essere usata da minori e da adulti con limitate capacità fisiche, sensoriali o con scarsa esperienza o conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o se sono stati istruiti relativamente all'uso dell'apparecchiatura e se hanno compreso i rischi coinvolti. Non consentire ai bambini di giocare con l'apparecchiatura. La pulizia e gli interventi di manutenzione non devono essere eseguiti senza supervisione.

2.1 Simboli

Nel presente libretto sono descritte situazioni e attività che richiedono livelli di attenzione e precauzione descritti dalla simbologia elencata di seguito:

Pericolo di natura elettrica

La mancata osservanza dell'indicazione può causare danni a persone, cose o animali.

La mancata osservanza dell'indicazione può causare danni alla lavastoviglie.

Indicazioni o situazioni che richiedono particolare attenzione.

Nel testo i simboli sono affiancati da avvertenze di sicurezza, brevi frasi che esemplificano ulteriormente il tipo di pericolo. I disegni e gli schemi riportati nel manuale servono a integrare le informazioni, ma non sono mirate alla rappresentazione dettagliata della macchina fornita.

2.2 Definizioni

Sono elencate di seguito le definizioni dei principali termini utilizzati. Installatore

Addetto all'installazione, alla regolazione, all'uso, alla manutenzione, alla pulizia, alla riparazione e al trasporto della macchina. Utilizzatore

Addetto all'uso, alla manutenzione periodica e alla pulizia della macchina.

Addetto all'uso ordinario della macchina

Operatore che è stato informato, formato e addestrato in merito ai compiti da svolgere e ai rischi connessi all'uso ordinario della macchina.

Tecnico specializzato o assistenza tecnica

Operatore addestrato/formato dal costruttore che, sulla base della sua formazione professionale, esperienza, addestramento specifico, conoscenza delle normative antinfortunistiche, è in grado di valutare gli interventi da effettuare sulla macchina e riconoscere ed evitare eventuali rischi. La sua professionalità copre i campi della meccanica, elettrotecnica ed elettronica.

Cliente

Colui che ha acquistato la macchina e/o che la gestisce e la utilizza (es.: ditta, imprenditore, impresa).

Costruttore

Produttore della macchina.

Rivenditore

Rivenditore autorizzato.

Pericolo

Fonte di possibili lesioni o danni alla salute. Situazione pericolosa

Qualsiasi situazione in cui un utilizzatore o installatore è esposto a uno o più pericoli. Rischio

Combinazione di probabilità e di gravità di possibili lesioni o danni alla salute in una situazione pericolosa.

Protezioni

Misure di sicurezza che consistono nell'impiego di mezzi tecnici specifici (Ripari e Dispositivi di sicurezza) per proteggere gli utilizzatori dai pericoli.

Riparo

Elemento di una macchina usato in modo specifico per fornire protezione mediante una barriera fisica.

Dispositivo di sicurezza

Dispositivo (diverso da un Riparo) che

elimina o riduce il rischio; esso può essere impiegato da solo o essere associato ad un Riparo.

Dispositivo di arresto d'emergenza

Insieme dei componenti destinati alla funzione di arresto di emergenza; il dispositivo viene attivato con una azione singola ed evita o riduce i danni alle persone/macchine/cose/animali.

Elettrocuzione

Scarica accidentale di corrente elettrica sul corpo umano.

2.3 Identificazione della macchina

L'identificazione è riportata sulla targhetta CE applicata alla macchina; si riporta di seguito un esempio con il significato dei dati riportati.

MODEL	XXXX
TYPE	XXXX	230 V	50 Hz
CODE	XXXX-XXXX		XX	A
S/N	YYYYYY
ARTICLE		POWER	XXXX	W
WATER SUPPLY	200-500 kPa/MAX 50°C			IPX4
Electronic code	XXXX	PMI XXX

Per contattare il costruttore fare sempre riferimento ai dati indicati sulla targhetta.

MODEL: nome della macchina

TYPE: tipo di macchina

CODE: codice della macchina

S/N.: numero di serie della macchina

230V \~ 50 Hz alimentazione elettrica

corrente assorbita

Power: potenza totale installata IPX4: grado di isolamento

Electronic code: codice scheda elettronica

PW: password per accesso parametri

Non rimuovere o rendere illeggibile la targhetta identificativa. Non rimuovere la protezione trasparente della targhetta.

2.4 Conservazione del libretto delle istruzioni e della dichiarazione CE

La documentazione a corredo della macchina deve essere conservata per tutta la durata della sua vita e deve seguire la macchina in caso di vendita, noleggio o altre operazioni finanziarie. In particolare il libretto delle istruzioni deve essere messo a disposizione del personale che trasporta e movimenta la macchina, che si occupa dell'installazione, che utilizza la macchina nonché al suo datore di lavoro e ai tecnici specializzati dell'assistenza.

2.5 Dispositivi di protezione individuale

La tabella seguente riporta l'elenco dei principali dispositivi di protezione individuale da utilizzare durante le varie fasi di vita della macchina.

FASE		COLONIONE	COLONIONE		COLONIONE
Trasporto	—	●	○	—	○
Movimentazione	●	●	○	—	—
Disimballo	○	●	○	—	—
Montaggio	○	●	○	—	—
Uso ordinario	●	●	●*	○	—
Regolazioni	○	●	—	—	—
Pulizia ordinaria	○	●	●1	○	—
Pulizia straordinaria	○	●	●*	○	—
Manutenzione	○	●	○	—	—
Smontaggio	○	●	○	—	—
Demolizione	○	●	○	—	—

Legenda

●	DPI previsto
○	DPI a disposizione o da utilizzare se necessario
—	Demolizione

* Necessario l'impiego di guanti per alte temperature e idonei al contatto con sostanze corrosive.

Il non utilizzo dei DPI espone gli operatori a rischi di danni alla salute.

2.6 Protezioni e ripari installati

Sulla macchina sono presenti delle protezioni fisse (pannelli laterali, carter, coperchi, etc.) fissate rigidamente e smontabili o apribili solo con utensili o attrezzi. Gli sportelli di accesso all'equipaggiamento elettrico sia fissi che incernierati, sono apribili solo con utensili o attrezzi.

Non è consentito movimentare la macchina con protezioni fisse rimosse, per la possibile presenza di parti in pressione, calde o sotto tensione.

Alcune delle illustrazioni in seguito possono rappresentare la macchina priva di protezioni o ripari unicamente per esigenze descrittive. È assolutamente vietato utilizzare la macchina senza tali protezioni.

2.7 Avvertenze per l'utilizzo e la manutenzione

Non vi sono rischi di natura meccanica, termica ed elettrica che non siano stati neutralizzati o confinati in modo sicuro per l'utilizzo. Tuttavia alcuni rischi residui si manifestano se non si adottano comportamenti e precauzioni specifiche; questi sono elencati nella tabella seguente.

	SituazioneRischio residuo
Elettrocuzione	Durante le manutenzioni straordinarie per contatto con componenti del circuito elettrico quando il quadro elettrico principale non è stato sezionato.

Ustione	Per contatto con parti calde durante la manutenzione senza i guanti e gli indumenti idonei. Per contatto con le stoviglie/ piatti caldi all'estrazione del carico senza averlo fatto raffreddare. Per contatto con le parti interne della macchina se vi si accede in maniera insicura.
Rischio chimico	Per contatto con i detergenti, brillantanti o acidi anticalcari durante le operazioni di pulizia e manutenzione ordinaria.
Schiacclamento o cesoiamento	Per contatto con le parti mobili della macchina durante il carico/scarico, se vi si accede in maniera insicura.
Caduta	In presenza di pavimento bagnato o sporco.
Ribaltamento	Durante la movimentazione della macchina se il carico è sbilanciato e/o non si usano attrezzature idonee.

Le operazioni di manutenzione sulla macchina devono essere eseguite da tecnici specializzati con l'obbligo di indossare i dispositivi di sicurezza individuale e attrezzi idonei.

Ogni qualvolta che si interviene sulla macchina accedendovi per rimozione dei pannelli, scollegare elettricamente ed idraulicamente la macchina. Apporre un cartello sul quadro elettrico di comando per macchina in manutenzione.

Non aprire la porta della lavastoviglie quando è in funzione. Spegnere sempre la lavastoviglie prima di accedere al suo interno.

Non appoggiarsi o sedersi sulla porta aperta.

La lavastoviglie è comunque dotata di una speciale sicurezza che in caso di apertura accidentale della porta, blocca immediatamente il funzionamento limitando le fuoriuscite di fluidi caldi. Il livello di pressione acustica delle lavastoviglie è inferiore a 70 dB(A).

3. DESCRIZIONE, CARATTERISTICHE E DESTINAZIONE D'USO

Le lavastoviglie sono destinate al lavaggio di piatti, bicchieri e stoviglie di vario genere, di esercizi gastronomici come bar, ristoranti, mense, ecc.

L'uso diverso, senza espressa autorizzazione o l'inosservanza delle indicazioni riportate nel presente libretto, non dà diritto di garanzia.

Oggetti contaminati da benzina o vernici, pezzi di acciaio o ferro, prodotti chimici corrosivi o alcalini e solventi, non devono essere lavati nella lavastoviglie. Gli oggetti in alluminio devono essere lavate utilizzando prodotti chimici idonei per questo materiale.

1 - Targhetta dati CE
2 - Pannello di comando
3 - Piedino di regolazione
4 - Pannello di accesso al dosaggio detergente e brillantante
5 - Supporto cesto
6 - Braccio di lavaggio inferiore 7 - Filtri vasca

3.1 Versioni lavastoviglie

Pannello comandi con tasti elettromeccanici

Pannello comandi elettronico con display LCD

4. INSTALLAZIONE

Durante le operazioni di posa in opera, collegamento e avviamento, osservare scrupolosamente le indicazioni riportate di seguito.

L'installazione della lavastoviglie deve essere eseguita da personale specializzato, nell'osservanza delle norme di sicurezza in vigore nel luogo di utilizzo e in particolare seguire le indicazioni di seguito riportate. Indossare sempre i dispositivi di protezione individuale per effettuare questo tipo di operazioni.

La non osservanza di tali indicazioni fa decadere la garanzia da parte del costruttore delle prestazioni funzionali e/o danni sulla macchina.

Dopo aver tolto l'imballo, se la vostra lavastoviglie risulta danneggiata, interpellare il rivenditore prima di metterla in funzione.

La macchina deve essere posizionata sul luogo d'installazione trasportandola con il pallet in dotazione, usando un transpallet o un muletto.

L'ambiente deve essere di tipo professionale e non domestico, con scarichi predisposti a pavimento o a muro di tipo industriale con pozzetto di raccolta ad efflusso almeno di 3 l/sec. Verificare che la pavimentazione del luogo di installazione sia piana e supporti il carico della macchina piena d'acqua con cesto riempito di oggetti all'interno (+40% del peso netto).

4.1 Immagazzinamento

La macchina può essere immagazzinata prima dell'installazione in luogo riparato

e isolato dall'umidità, con temperature comprese tra 5 e 40 °C.

Alla prima installazione o dopo lunghi periodi di inattività è consigliabile ruotare manualmente la girante della pompa di lavaggio e risciacquo (pompa risciacquo per versioni PRS) per sbloccarla da possibili incollaggi.

4.2 Movimentazione della macchina

La movimentazione della macchina deve essere effettuata da personale qualificato in possesso di un'adeguata preparazione ed esperienza relativamente: - Alle norme di sicurezza applicabili;

- Alla capacità di individuare situazioni di pericolo e adottare un comportamento idoneo.

La macchina imballata deve essere scaricata e trasportata con l'ausilio di un muletto, avendo l'accortezza di inforcare il pallet in posizione frontale. Una volta a terra, prima di essere introdotta nel locale d'installazione, rimuovere l'imballo, inforcare con il muletto la macchina tra il pallet e il basamento sempre in posizione diagonale e posteriore, sollevarla, rimuovere il pallet e posizionarla a terra.

Con l'impiego di un transpallet (idoneo al peso da sollevare, vedi peso netto riportato nella tabella dati), inforcare la macchina da sotto il basamento, interporre un cartone tra il transpallet e la macchina per non danneggiarla. Non sollevare eccessivamente la macchina da terra durante il trasporto e assicurarsi che il tragitto sia in piano e libero da ingombri. Verificare le dimensioni di passaggio attraverso le porte e gli spazi di manovra prima di procedere con la movimentazione

Prestare attenzione alle forche del transpallet: devono fuoriuscire dalla parte opposta del basamento almeno 10 cm per sollevare in sicurezza la macchina. Indossare dei guanti protettivi e scarpe antinfortunistiche prima di rimuovere l'imballo.

4.3 Allacciamento idrico

Gli allacciamenti devono essere eseguiti da personale qualificato e in conformità alle leggi vigenti nel luogo d'installazione.

Accertarsi che il valore di pressione dell'acqua di rete sia compreso tra 100÷500 kPa dinamici (1÷5 Bar) per versione con

boiler atmosferico, tra 200÷500 kPa dinamici (2÷5 Bar) per versione con boiler a pressione di rete.

La misurazione va effettuata durante il primo caricamento d'acqua; se la pressione risultasse maggiore, installare un riduttore di pressione a monte.

Nel caso di forte presenza di sali di calcio e di magnesio nell'acqua, con durezza >20°f, si consiglia l'installazione di un decalcificatore.

Ogni macchina viene fornita di tubo di gomma per il carico acqua con attacco 3/4" che dovrà essere collegato alla rete idrica.

La temperatura dell'acqua in entrata dovrà essere tra 10 e 50 °C.

Nel caso sia installato il recuperatore energetico "ES" o l'addolcitore "S", la temperatura dell'acqua in entrata non deve superare 25 °C.

Il tubo di scarico, deve essere collegato allo scarico generale del locale, si consiglia di interporre un pozzetto a piletta sifoide. Nella versione con pompa di scarico incorporata (opzione) il tubo di scarico è già dotato di sifone interno (H max di scarico mm. 800).

4.4 Allacciamento elettrico

Il collegamento elettrico deve essere eseguito da un elettricista qualificato, in conformità alle norme in vigore.

Assicurarsi che l'attrezzatura sia collegata a un efficace impianto di messa a terra e che la tensione in linea corrisponda a quello indicato sull'apposita targhetta dati della macchina.

Allacciare il cavo di alimentazione a un interruttore magnetotermico differenziale a parete da 30 mA, con apertura dei contatti di almeno 3 mm in posizione facilmente accessibile.

Controllare che il cavo di alimentazione non sia danneggiato o sia stato schiacciato durante la movimentazione.

Se necessario, farlo sostituire solo da un installatore autorizzato.

Non inserire la spina del cavo di alimentazione prima di aver completato l'installazione e posizionato i pannelli di copertura.

La macchina deve essere collegata in un sistema equipotenziale collegando il cavo nell'apposito morsetto posteriore accanto al simbolo.

COLLEGARE CON CAVO DI SEZIONE MIN. 10 mm²

4.5 Dispositivi di sicurezza installati

Nella macchina sono presenti alcuni dispositivi che consentono l'utilizzo in sicurezza.

- Nel cablaggio interno è presente un relè termo-amperometrico che interrompe il lavaggio in caso di funzionamento anomalo della pompa.

- Un micro magnetico interrompe il lavaggio in caso di apertura accidentale della porta.

- Dei termostati a ripristino manuale disinseriscono il funzionamento delle resistenze in caso di surriscaldamento dell'acqua.

- Un tubo di troppo-pieno consente di mantenere il livello dell'acqua in vasca sempre costante.

- Un pressostato di sicurezza impedisce che l'acqua all'interno della macchina superi il livello massimo.

Il fabbricante declina ogni responsabilità per eventuali danni o infortuni derivanti dalla manomissione o il non utilizzo di questi dispositivi o derivanti dalla violazione delle indicazioni sopra esposte e delle norme di sicurezza elettrica vigenti nel Paese di installazione.

5. DESCRIZIONE COMANDI

L'interfaccia comandi è diversa per i vari modelli.

5.1 Versione elettromeccanica

1 2 3 4 5 6 7 8

1. Tasto ON-OFF
2. Spia di presenza tensione
3. Spia macchina in temperatura pronta per il lavaggio
4. Tasto avvio ciclo
5. Spia ciclo di lavaggio in corso
6. Tasto per selezione ciclo (solo nei modelli con cesto 50x50)
7. Tasto azionamento pompa di scarico (opzione)
8. Spia di segnalazione mancanza sale (opzione)

5.2 Versione elettronica con display LCD

8 1 2 3 4 V:55°C B:82°C 5 6 7

1. Tasto ON-OFF (premere per 2" per ON)
2. Tasto di entrata nei menu di programmazione (premere per 3")
3. Tasto Pompa scarico/Autopulizia e funzione ESC quando si è in programmazione.
4. Display LCD
5. Tasto selezione cicli e funzione salita/incremento (+) quando si è in programmazione
6. Abilitazione risciacquo a freddo (optional) e funzione discesa/riduzione (-) quando si è in programmazione
7. Tasto luminoso Start ciclo e funzione Enter quando si è in programmazione

Nello stato di macchina spenta (OFF) compare la scritta OFF nel Display, e la spia 8 di presenza tensione è di colore rosso

6. AVVIAMENTO, PRIMA ACCENSIONE

L'utilizzatore deve avere una conoscenza ed esperienza tali da consentirgli di leggere e comprendere le indicazioni del presente libretto, di interpretare la segnaletica e i simboli presenti sulla macchina, effettuare interventi di sicurezza (ad. es disattivare l'interruttore principale se si rilevano perdite d'acqua all'interno del vano tecnico o malfunzionamenti che provocano rumori anomali).

6.1 Controlli e regolazioni

Per la messa in servizio della lavastoviglie effettuare le seguenti verifiche:

- Controllare che tutti i pannelli di chiusura, e i dispositivi di sicurezza siano inseriti e funzionanti.

Vista interno vasca CONTROLLARE CHE IL TROppo PIENO E IL FILTRO POMPA SIANO INSERTI CORRETTAMENTE CONTROLLARE CHE I FILTRI DI SUPERFICIE (OPZIONE) SIANO IN POSIZIONE

- Controllare il collegamento idraulico e il collegamento dello scarico (vedi parag. 4.3). - Controllare i collegamenti elettrici e che le caratteristiche di alimentazione siano conformi a quanto riportato nella targhetta dati.

- Controllare che non vi siano oggetti estranei all'interno della camera di lavaggio e in vasca.

6.2 Prima accensione

Collegare il cavo di alimentazione al quadro di comando, attivarlo, ed aprire il rubinetto dell'acqua.

Il sistema di dosaggio brillantante e detergente, se presenti, necessitano di essere regolati in base alla durezza dell'acqua di rete e al tipo di detergente e brillantante usati.

L'operazione di regolazione sarà necessaria anche se un sistema di addolcimento dell'acqua è installato nella linea di alimentazione. Le lavastoviglie escono dalla fabbrica con i dosatori regolati a metà portata. Per regolare la portata dei dosatori agire sulla vite di regolazione come mostrato in figura:

Versione con comandi elettromeccanici (dosatore brillantante standard, dosatore detersivo in opzione)

Dosatore detergente regolabile 0 + 0,82 gr/sec - + Dosatore brillantante a pressione di rete (2 Bar) 0 + 3 gr/ciclo + -

Versione con comandi elettromeccanici (in alternativa)

Dosatore detergente regolabile 0 ÷ 0,82 gr/sec Dosatore brillantante regolabile 0 ÷ 0,12 gr/sec

Versione con comandi elettronici, display LCD

Dosatore detergente fisso 0,82 gr/sec regolazione da pannello comandi Dosatore brillantante fisso 0,12 gr/sec regolazione da pannello comandi

Per dosare correttamente le quantità di detergente e brillantante bisogna seguire le indicazioni date dai produttori, riportate sulle confezioni, che variano in base al tipo di sporco, alla durezza dell'acqua e alla capacità della vasca. Introdurre i tubetti di aspirazione dei dosatori, dotati di zavorra, all'interno dei serbatoi del detergente e brillantante (non forniti).

Ogni qualvolta viene cambiato il tipo di detergente o brillantante, si rende necessario svuotare completamente la vasca e il boiler, collegare i pescanti dei dosatori ad un serbatoio d'acqua calda ed eseguire 3 cicli di lavaggio. Questa operazione è necessaria per impedire che i condotti si possano cristallizzare con possibile danneggiamento del dosatore.

6.3 Versione Elettromeccanica

1 2 3 4 5 6 7 8

Chiudere la porta e avviare la macchina premendo l'interruttore ON/OFF (1), la spia di presenza tensione (2) si accende e inizia il caricamento d'acqua.

Una volta raggiunto il livello predefinito, vasca e boiler sono stati riempiti, e la resistenza del boiler inizia il riscaldamento dell'acqua al suo interno.

Una volta raggiunta la temperatura impostata, la resistenza del boiler si disattiva e quella in vasca inizia a riscaldare l'acqua. Al raggiungimento della temperatura impostata anche la resistenza della vasca si disattiva e la spia di macchina pronta (3) si accende.

Le temperature possono essere visualizzate sugli indicatori, se presenti.

Effettuare almeno 3 lavaggi per permettere al detersivo e al brillantante di entrare in circolo.

In caso di macchina priva di dosatore detersivo, introdurre manualmente la quantità di detersivo consigliata dal produttore, direttamente in vasca.

Non eccedere nella quantità poichè il sovradosaggio causa un eccessivo quantitativo di schiuma che può provocare il malfunzionamento della pompa di lavaggio.

Aprire la porta, introdurre il cesto con le stoviglie da lavare, selezionare il ciclo di lavaggio in minuti con il "selettore tempo ciclo" (6), se presente. Premere il tasto di "avvio ciclo" (4), la "spia ciclo di lavaggio in corso" (5) si accende e la macchina inizia a lavare.

Il ciclo termina quando la "spia ciclo di lavaggio in corso" (5) si spegne ed è possibile proseguire con altri cicli.

A fine servizio, svuotare sempre l'acqua in vasca: aprire la porta, rimuovere i filtri di superficie se presenti, e il troppopieno e attendere lo svuotamento.

Togliere il filtro pompa in plastica solo al termine dello svuotamento.

Se la macchina è dotata di pompa di scarico (opzione) premere per 3 secondi il "tasto azionamento pompa di scarico" (7) per svuotare la macchina, dopo aver rimosso il troppopieno.

6.4 Versione elettronica con Display LCD (prima accensione)

Alla prima accensione della macchina, il display mostra una serie di dati che l'installatore deve inserire.

Una volta impostati questi dati, non vengono più richiesti all'accensione, a meno che non venga ripristinato lo stato iniziale dal menù.

TASTO ON-OFF (PREMERE PER 2" PER ON) TASTO SALITA COLORE BIANCO TASTO CONFERMA WELCOME SELECT LANGUAGES TASTO ESC TASTO DISCESA TASTO ABILITA MODIFICA/CONFERMA SELECT LANGUAGE ENGLISH LINGUE SELEZIONABILI: ITALIANO-ENGLISH-FRANÇAIS-ESPAÑOL-DEUTSCH-PORTUGUES-NEDERLANDS

ELECTRONIC CODE XXXX TASTO CONFERMA

L'electronic code viene pre impostato dal costruttore

DUBEZZA ACQUA 25 °F 14 °d TASTO ABILITA MODIFICA/CONFERMA

Dopo eventuale modifica del valore durezza tramite tasti salita/discesa, premere tasto conferma

PRECARICO DOSATORI? OFF TASTO ABILITA MODIFICA/CONFERMA

Dopo aver abilitato la modifica tramite tasti salita/discesa modificare da "OFF" a "ON" e premere tasto conferma per eseguire il comando

INSERIRE TUBI NELLE TANICHE TASTO CONFERMA

PRECARICO DETER/SIVO TASTO CONFERMA

Premendo il tasto conferma si attiva il dosatore del detersivo per un tempo determinato e il tasto diventa bianco lampeggiante. Al termine premere il tasto conferma.

Premendo il tasto conferma si attiva il dosatore del brillantante per un tempo determinato, il tasto diventa bianco lampeggiante. Al termine premere il tasto conferma e la macchina va nella fase di riempimento vasca. Se si preme il tasto ESC si ritorna alla schermata precedente.

Premendo il tasto ON-OFF si termina la sequenza di prima accensione, e si spegne la macchina.

SCHERMATA CARICO ACQUA NELLA MACCHINA

REMPIMENTO COLORE GIALLO SCORRIMENTO DEI QUADRATINI

Durante il riscaldamento, il tasto indicato e' di colore giallo. Se si avvia il ciclo di lavaggio con vasca non in temperatura, il ciclo non parte, e, viene segnalato con un messaggio sul display.

VASCA FREDDA V: 40°C B: 82°C COLORE GIALLO

Con tasto START di colore verde, le temperature sono state raggiunte. La macchina e' pronta a lavare.

Selezionare il ciclo. Il ciclo di lavaggio puo' essere avviato premendo il pulsante "START", con porta chiusa, vasca riempita d'acqua ed in temperatura (tasto START con colore verde).

BICCHIERI 1:20 □□□□ SELEZIONE CICLO ES. BICCHIERI START COLORE BLU

All'avvio del ciclo di lavaggio il tasto "START" diventa di colore blu, e inizia il countdown del tempo del ciclo, con scorrimento della barra orizzontale. A ciclo iniziato, se si preme il tasto "START", si arresta il ciclo. Se durante il ciclo di lavaggio si apre la porta per un tempo superiore a 10 secondi, il ciclo viene resettato.

16

COLOD TERMINATO COLORE VERDE LAMPEGGIANTE

Al termine del ciclo di lavaggio, il tasto "START" lampeggia con colore verde, fino alla riapertura della porta, e compare il messaggio sul display "ciclo terminato".

LED COLORE ROSSO TASTO ON-OFF OFF

Per spegnere la macchina premere 2 volte il tasto ON-OFF. Il led si colorera' di rosso.

6.5 Versione elettronica con Display LCD

8 1 2 3 4 5 V: 55°C R: 82°C 6 7

Chiudere la porta e accendere la macchina premendo per 2 secondi il tasto "ON/OFF" (1), il display LCD (4) si accende e indica la fase di carico acqua.

Al termine del riempimento i dosatori, detersivo e brillantante, iniettano la dose come stabilito dai parametri relativi al ciclo di lavaggio impostato.

Non eccedere nella quantità poiché il sovradosaggio causa un eccessivo quantitativo di schiuma che può provocare il malfunzionamento della pompa di lavaggio.

Una volta raggiunto il livello predefinito, vasca e boiler sono pieni, la resistenza del boiler inizia il riscaldamento dell'acqua al suo interno (7 di colore giallo) e la relativa temperatura lampeggia nel display. Una volta raggiunta la temperatura impostata, la resistenza del boiler si disattiva e quella in vasca inizia a riscaldare l'acqua (7 di colore giallo) e la relativa temperatura lampeggia nel display.

(Vedere paragrafo 6.4). Al raggiungimento della temperatura impostata anche la resistenza della vasca si disattiva. Il tasto START (7) diventa di colore verde al raggiungimento delle temperature minime di vasca e boiler. Ora la macchina è pronta per eseguire un ciclo di lavaggio.

Aprire la porta, introdurre il cesto con gli oggetti da lavare, selezionare il ciclo di lavaggio con il "tasto selezione tempi" (5), premere il "tasto di avvio ciclo" (7). La "spia ciclo di lavaggio in corso" diventa di colore blu, e la macchina comincia a lavare.

Il ciclo termina quando la "spia ciclo di lavaggio in corso" (7) lampeggia con colore verde e sul display appare "CICLO TERMINATO", ed è possibile estrarre il cesto e proseguire con altri cicli. E' possibile attivare la partenza automatica del ciclo tramite la chiusura della porta. Per far questo è necessario impostare il parametro "Ciclo Automatico" dal menù di programmazione sul valore "ON". L'impostazione rimane attiva fino alla successiva modifica.

Una volta abilitato il parametro tramite la pressione del "tasto selezione tempi" (5) per 2 secondi lo si disattiva o attiva a piacere.

A fine servizio, svuotare sempre l'acqua in vasca: aprire la porta, rimuovere i filtri di superficie e il troppopieno, se presenti, e attendere lo svuotamento.

Togliere il filtro pompa in materiale plastico solo al termine dello svuotamento.

Se la macchina è dotata di pompa di scarico (opzione), mantenere premuto il "tasto pompa di scarico" (3) per svuotare la vasca.

6.6 Funzione Cleaning

A fine servizio, è possibile attivare manualmente un ciclo di pulizia finale. Con macchina accesa e porta chiusa, tenere premuto il "tasto pompa di scarico" (3) per 3 secondi. Il display visualizzerà "TOGLIERE IL TROppo PIENO! e "SVUOTAMENTO VASCA" e il tasto 7 diventa di colore viola. Aprire la porta e togliere il troppopieno, se presente. A vasca vuota il display visualizzerà "AUTOLAVAGGIO" e dopo una breve pausa si attiverà l'elettrovalvola o la pompa di risciacquo (versioni PRS) per un tempo predeterminato, al termine del quale seguirà lo scarico. Terminato il tempo di scarico la macchina si porterà in OFF.

Se, dopo aver premuto il "tasto pompa di scarico" (3) si lascia la porta aperta, la macchina effettuerà solo lo scarico vasca e rimarrà in attesa per cinque minuti trascorsi i quali la macchina si porta in OFF senza eseguire il cleaning.

3 AUTOLAVAGGIO COLORE VIOLA

6.7 Funzione risciacquo freddo (opzione)

Alla fine dell'intero ciclo di lavaggio, è possibile eseguire un risciacquo a freddo. La funzione si attiva premendo per 3 secondi il tasto 6 e si accenderà il led 9 (blu).

Al termine del ciclo di risciacquo, trascorsa una pausa, il tasto 7 si illumina di colore azzurro, e il display mostrerà la scritta RISCIACQ. FREDDO.

RISCACQ, PRED00 COLORE AZZURRO CHIARO

6.8 Funzione Risparmio Energetico

Funzione Green: Tale funzione permette un abbassamento delle temperature di boiler e vasca, durante i periodi di inattività della macchina, mediante il controllo delle temperature stesse. Durante questa fase il display mostrerà la scritta "FUNZ. GREEN ON". All'avvio del ciclo di lavaggio le resistenze riprendono il loro funzionamento

FUNZ. GREEN ON V: 55°C B: 82°C COLORE VERDE

6.9 Programmazione (utente)

A macchina spenta premere il tasto "entrata menù di programmazione" (2) per 3 secondi e confermare con il tasto "avvio ciclo" (7).

Con i tasti 5 (+) e 6 (-) ci si posiziona sul parametro che si vuole modificare e si preme il tasto "avvio ciclo" (7) per cambiarlo. Spostandosi con i tasti 5 (+) e 6 (-) si seleziona il valore desiderato e si conferma premendo nuovamente il tasto "avvio ciclo" (7). Premendo due volte il tasto "ESC" (3) si esce dalla programmazione.

1 2 3 MENU MENU UTENTE 5 6 7 COLORE BIANCO

Nel menù di programmazione l'utente può variare i seguenti valori:

Descrizione Valore		Parametri di default
Lingua IT,UK,FR,ES,DE,PT	NL ENGLISH
Temperatura °C+°F °C
Segnale acustico Off ÷ On Off
Messaggio Iniziale	Off ÷ On Off
Testo iniziale	*****
Luminosità 15 ÷ 90 %	75 %
Ciclo automatico	Off ÷ On Off
Cikli totali	0 ÷ 999999

6.10 Errori visualizzabili a display

1 ALLAMAIL 02 RISCALD: BOILER 3 COLORE ROSSO FISSO/LAMPEGGIANTE

Elenco ERRORI visualizzabili, con Tasto (7) di colore rosso fisso/lampeggiante:

N° allarme Scritta Display Descrizione Verifiche Utente Verifiche installatore
Allarme 01	RIEMPIM. VASCA	Mancato riempimento VASCA	-Rubinetto rete idrica non eroga acqua;-Troopopico inscrito male o non inserito;-Ugelli dei bracci di risciacquo ostruiti;-Canna di carico strozzata	-Elettrovalvola guasta o intasata;-Boiler intasato;Presistato guasto;Gabbia d'aria intasata
Allarme 02	RISCALD. BOILER	Mancato riscaldamento BOILER	Richiedere intervento tecnico	-Resistenza guasta;-Verifica funzionamento eventuale telerustore
Allarme 03	RISCALD. VASCA	Mancato riscaldamento VASCA	Richiedere intervento tecnico	-Resistenza guasta
Allarme 04	SVUOTAMENTO VASCA	Mancato svuotamento VASCA entro time-out	-Verifica pulizia filtri;Verifica che il tubo di scarico non sia estruito o schiacciato;	Pompa di scarico bioccata da corpo estranero o guasta
Allarme 05	RIEMPIMENTO BOILER	Mancato riempimento BOILER	-Rubinetto rete idrica non eroga acqua;-Canna di carico strozzata	-Elettrovalvola guasta o intasata;-Pressostato guasto
Allarme 06	SONDA BOILER	Temperatura sonda boiler fuori scala	Richiedere intervento tecnico	Verifica funzionamento sonda temperatura boiler
Allarme 07	SONDA VASCA	Temperatura sonda vasca fuori scala	Richiedere intervento tecnico	Verifica funzionamento sonda temperatura vasca
Allarme 08	TIME OUT Termostop	Time out termostop prima del risciacquo	Richiedere intervento tecnico	-Resistenza boiler guasta-Verifica funzionamento eventuale telerustore
Allarme 09	SOVRATEMP. BOILER	Termostato di sicurezza boiler intervenuto	Richiedere intervento tecnico	Verifica funzionamento termostato di sicurezza boiler
Allarme 10	SOVRATEMP. VASCA	Termostato di sicurezza vasca intervenuto	Richiedere intervento tecnico	Verifica funzionamento termostato di sicurezza vasca

Allarme 12	PANNELLO NON CONNESSO	Comunicazione con scheda assente	Richiedere intervento tecnico	Verifica connessione del cavo alla scheda
Allarme 13	PARAMETRI ERRATI	I parametri sono stati compromessi	Richiedere intervento tecnico	Esquire sequenza prima installazione inserendo il codice macchina di quattro cifre
Allarme 15	AVVISO SERVICE	Sono stati superati i cicli per eseguire la manutenzione	Richiedere intervento tecnico	Esquire una manutenzione controllo della lavastoviglie

- Gli errori 01, 05, 09, 10, 12 sono critici (tasto 7 rosso fisso), e, mandano la macchina in blocco totale. Per il ripristino della macchina, richiedere intervento tecnico. Per resettare questi errori si deve spegnere e riaccendere la scheda elettronica (tasto 1 ON-OFF).

- Con gli errori 02, 03, 04, 06, 07 e 08 il tasto 7 continua a lampeggiare in rosso fino al reset dell'errore (premere il tasto 3). Se il problema persiste, chiedere l'intervento tecnico.

- Con l'errore 13 la macchina si porta nella sequenza di prima installazione. Si deve richiedere l'intervento di un tecnico che deve inserire il modello macchina.

7. DEPURAZIONE AUTOMATICA (OPZIONALE)

L'optional della depurazione automatica è disponibile sia per le macchine con pannello comandi a pulsanti elettromeccanici, che per quelle elettroniche (a display LCD).

All'interno della lavastoviglie è installato un addolcitore automatico il cui funzionamento è gestito direttamente dalla scheda.

7.1 Funzionamento

Durante il primo caricamento, e a ogni ciclo di lavaggio, l'acqua che viene introdotta passa attraverso il serbatoio dell'addolcitore contenente delle resine a scambio ionico. Queste sono in grado di combinarsi con gli ioni di calcio e magnesio, responsabili dei residui di calcare, e renderli inerti.

L'azione delle resine, a causa della progressiva saturazione, tende ad esaurirsi nel tempo, ma può essere ripristinata grazie all'iniezione di acqua salina. Tale processo viene definito "di rigenerazione". Per questa ragione l'addolcitore è dotato anche di un serbatoio di sale, con capacità di 1 Kg, che deve essere periodicamente riempito.

Un sensore verifica il livello di sale presente e, se insufficiente, viene visualizzata la scritta "SALE ESAURITO!" seguita da un suono di allarme, oppure si accende la lampada spia di segnalazione (8 su versione con pulsanti elettromeccanici).

SALE ESAURITOI LAMPEGGIANTE

Da questo momento anche se la lavastoviglie è in grado di funzionare, l'addolcitore non sta trattando l'acqua. Grazie all'azione dell'addolcitore, l'acqua che viene utilizzata per i cicli di lavaggio ha una durezza ridotta a circa 6-8 °f. Per mantenere sempre efficace l'azione delle resine e costante la durezza dell'acqua, la lavastoviglie effettuerà una rigenerazione dopo un numero di cicli di lavaggio stabilito in base alla durezza iniziale dell'acqua (vedi tabella 1). La rigenerazione ha una durata di 120 secondi e viene effettuata alla fine di ogni riempimento iniziale e durante il ciclo di lavaggio con l'intervallo scelto.

Se è stato impostato un ciclo di lavaggio con un tempo inferiore, durante la rigenerazione questo durerà 120" + 20" (risciacquo); durante i 120" sec, per tutto il tempo aggiuntivo dovuto alla rigenerazione, sul display appare la scritta "AUTO RIGENERAZI".

AUTO RIGENERAZIONE COLORE BLU

7.2 Installazione

La lavastoviglie con depurazione automatica viene fornita con la funzione di addolcimento dell'acqua già attiva e impostata per una durezza di 25 °f.

Per questo valore la rigenerazione delle resine avviene ogni 20 cicli nella versione elettromeccanica e 24 cicli nella versione elettronica.

Per durezze diverse è necessario modificare la frequenza della rigenerazione come riportato nella tabella 1. Per variare la frequenza della rigenerazione richiedere l'intervento tecnico. Riempimento iniziale del sale nel contenitore: svitare il tappo, riempire il contenitore con 2 bicchieri di acqua calda, e infine poi aggiungere 1 kg di sale grosso da cucina. Riavvitare il tappo avendo cura di togliere eventuali residui esterni di sale.

7.3 Manutenzione

La manutenzione del sistema di depurazione automatica consiste nel riempimento del contenitore di sale ogni volta che viene segnalato dalla lavastoviglie, con la scritta "SALE ESAURITO!" che compare sul display LCD, oppure tramite l'accensione della lampada spia (nelle versioni con pulsanti elettromeccanici).

Utilizzare solo sale grosso da cucina, svitare il tappo all'interno della vasca di lavaggio, aggiungere un 1 kg di sale con cautela, utilizzando l'apposito imbuto in dotazione, e agevolando l'uscita dell'acqua contenuta nel serbatoio sottostante.

Fare attenzione che il sale non fuoriesca, e non eccedere la quantità prevista. Dopo aver introdotto il sale aggiungere 2 bicchieri di acqua calda per favorire lo scioglimento, pulire la guarnizione, richiudere bene il tappo, eliminare eventuali residui di sale, togliere il troppopieno se presente e sciacquare bene la vasca.

Residui di sale non rimossi, possono causare la corrosione dell'acciaio!

Una volta terminato il riempimento, la lavastoviglie è pronta per iniziare il normale funzionamento.

IMPOSTAZIONE DUREZZA ACQUA IN INGRESSO	INTERVALLO DI RIGENERAZIONE (CICLI)	DETERGENTE CONSIGLIATO SENZA ADDOLCITORE	BRILLANTANTE CONSIGLIATO SENZA ADDOLCITORE	DETERGENTE CONSIGLIATO CON ADDOLCITORE	BRILLANTANTE CONSIGLIATO CON ADDOLCITORE
40 °F	9	DETERGENTE PER ACQUE DURE	BRILLANTANTE PER ACQUE DURE	DETERGENTE PER ACQUE DOLCI	BRILLANTANTE PER ACQUE DOLCI
39 °F	12
38 °F
37 °F
36 °F
35 °F	16	DETERGENTE PER ACQUE MEDIE
34 °F
33 °F
32 °F
31 °F	20
30 °F
29 °F			BRILLANTANTE PER ACQUE MEDIE
28 °F
27 °F	24
26 °F
25 °F
24 °F
23 °F	28
22 °F
21 °F
20 °F
19 °F	32	DETERGENTE PER ACQUE DOLCI	BRILLANTANTE PER ACQUE MEDIE
18 °F
17 °F
16 °F
15 °F	36		BRILLANTANTE PER ACQUE DOLCI
14 °F
13 °F
12 °F
11 °F	NON NECESSARIO ADDOLCITORE
10 °F
9 °F
8 °F
7 °F
6 °F
5 °F

8. USO GIORNALIERO

Prima di usare la macchina è buona norma effettuare le indicazioni riportate al paragrafo 6.1 relativamente allo stato della stessa. I rifiuti solidi devono essere rimossi dagli oggetti prima di essere lavati.

In presenza di incrostazioni è necessario provvedere a prelavare in ammollo gli oggetti prima di introdurli.

Nel posizionare gli oggetti all'interno del cesto in dotazione, fare attenzione a disporli in modo che la parte più sporca riceva l'acqua dai bracci di lavaggio inferiori e contemporaneamente non trattengano l'acqua al loro interno.

Ogni volta che il ciclo è terminato aprire la porta e attendere qualche momento per permettere al carico di asciugarsi e raffreddarsi naturalmente. Indossare dei guanti protettivi prima di venire a contatto con il carico potrebbe essere ancora molto caldo.

Effettuare un paio di cicli a vuoto prima di utilizzare la macchina per la prima volta per pulire l'interno e le condutture da eventuali impurità.

Si consiglia di sostituire l'acqua della vasca ogni 25 lavaggi oppure due volte al giorno.

Nelle macchine con display elettronico, è possibile impostare il numero dei cicli dopo i quali eseguire uno svuotamento programmato o forzato. Temperature troppo elevate favoriscono l'incollaggio dei residui di amido sulle superfici degli oggetti.

Prestare attenzione all'atto dello svuotamento della vasca, togliendo il troppopieno, a non toccare la resistenza interna alla vasca perché potrebbe essere ancora molto calda.

Al termine del ciclo di autopulizia, a vasca vuota, pulire i filtri con acqua corrente e togliere i residui di sporco con una spazzola non metallica.

Riporre i filtri ed eventuali altri utensili all'interno della vasca, chiudere la porta.

9. CURA E MANUTENZIONE

Controllare quotidianamente la presenza di detergente e brillantante nelle relative taniche. Non lavare l'apparecchiatura con getti d'acqua diretti o ad alta pressione. Non usare prodotti corrosivi come ipoclorito di sodio o acidi. Nel caso di forte presenza di sali di calcio e magnesio nell'acqua di alimentazione, si consiglia di eseguire una disincrostazione periodica con prodotti appropriati nelle giuste dosi e concentrazioni.

Risciacquare abbondantemente e asciugare le parti interne dove è stato applicato il disincrostante!

Nel caso di inattività prolungata (qualche settimana), si consiglia di far funzionare la lavastoviglie con acqua pulita per 3 cicli prima di iniziare il lavaggio.

Prima di procedere controllare che la pompa di lavaggio e risciacquo ruotino liberamente.

Per far questo si opera agendo con un cacciavite nell'apposito intaglio presente sull'albero motore (lato ventilazione).

Nellaversionelettronica, al raggiungimento dei numero di cicli impostati, il display visualizzerà l'indicazione «AVVISO SERVICE» per contattare il servizio di assistenza.

1. SEGNAZIONI ANOMALIE

INCONVENIENTI	POSSIBILI CAUSE E RIMEDI
Il pannello comandi/ display non si accende	A) Controllare che l'interruttore a muro sia inserito, e i suoi fusibili non siano danneggiati.B) Verificare che la spina sia correttamente inserita nella presa.
La vasca non si riempie d'acqua	A) Verificare che vi sia acqua in rete e che la valvola d'intercettazione sia aperta.B) Controllare che il pressostato non sia starato o fuori uso.C) Controllare il corretto funzionamento dell'elettrovalvola di carico ed il filtro interno.D) Verificare la presenza e l'inserimento del troppopieno nell'apposita sede.
A livello raggiunto, il carico d'acqua non si arresta	A) Controllare che il pressostato non sia starato o fuori uso.B) Controllare il corretto funzionamento dell'elettrovalvola.C) Verificare che l'interno della gabbia d'aria non sia sporco.
Lavaggio di qualità insufficiente	A) Accertarsi che il detersivo usato sia del tipo corretto e nella giusta dose (consigliata dal produttore).B) Verificare che gli ugelli delle giranti non siano otturati.C) Verificare che la temperatura dell'acqua in vasca sia almeno di 55°C.D) Verificare che il filtro della pompa non sia intasato da impurità.E) Il ciclo di lavaggio è troppo breve. Ripetere il ciclo.
Mancato raggiungimento della temperatura in vasca	A) Verificare che il termostato non sia starato, guasto o erroneamente impostato (macchine elettromeccaniche).B) Verificare l'impostazione della temperatura nella scheda.C) Verificare il corretto funzionamento della resistenza della vasca.
Risciacquo insufficiente A)	Verificare la pressione della rete idrica.B) Controllare che gli ugelli non siano otturati da calcare.C) Verificare il corretto funzionamento dell'elettrovalvola.D) Verificare il corretto funzionamento della pompa supplementare (se presente).E) Verificare la presenza del brillantante nella tanica.F) Verificare la temperatura dell'acqua di risciacquo (80÷85°C).
Temperatura di risciacquo insufficiente	A) Verificare che il termostato non sia starato, guasto o erroneamente impostato.B) Verificare l'impostazione della temperatura nella scheda.C) Controllare che il termostato di sicurezza non sia intervenuto e verificarne le relative cause.D) Verificare il corretto funzionamento della resistenza.E) Controllare che la bobina del teleruttore relativo alla resistenza del boiler non sia interrotto.

INDEX

Il Costruttore si riserva il diritto di modificare senza preavviso le caratteristiche delle macchine presentate in questa pubblicazione.
