Tipo di prodotto	Inverter solare fotovoltaico senza trasformatore
Marca	Solplanet
Modello	ASW110K-LT
Potenza nominale	110 kW
Tipo di uscita	Corrente alternata trifase compatibile con la rete
Numero di ingressi DC	20 (distribuiti su 4 interruttori CC)
Numero di circuiti MPPT	4
Comunicazione	RS485, porta Ai-Dongle
Protezione	Protezione contro sovratensioni, guasto di messa a terra, temperatura elevata
Compatibilità moduli PV	Moduli classe II (IEC 61730 classe A), capacità di terra ≤5 µF
Utilizzo	Interno ed esterno
Sicurezza elettrica	Disconnessione obbligatoria delle fonti prima dell'intervento, attendere 25 min dopo lo spegnimento
Norme	CE, RoHS, RED 2014/53/UE
Accessori forniti	Staffa di montaggio, cavo CA, connettori DC, manuale d'uso
Manutenzione	Nessuna manutenzione particolare; pulire l'esterno con un panno asciutto
Riparabilità	Interventi riservati a personale qualificato; contattare il servizio post-vendita
Garanzia	Consultare la scheda di garanzia fornita

Domande frequenti - ASW110K-LT Solplanet

Come installare correttamente l'inverter Solplanet ASW110K-LT?

L'installazione deve essere eseguita da un elettricista qualificato. Seguire la guida di installazione rapida e il manuale d'uso. Assicurarsi che l'inverter sia scollegato da tutte le fonti di tensione prima di qualsiasi intervento. Montarlo su un supporto adatto rispettando le dimensioni e le distanze di sicurezza.

Qual è la tensione massima di ingresso DC dell'inverter?

La tensione massima di ingresso DC non è specificata nel manuale. Consultare la scheda tecnica dettagliata sul sito www.solplanet.net per i valori esatti.

Cosa fare in caso di guasto di messa a terra?

In caso di guasto di messa a terra, alcune parti del sistema possono rimanere sotto tensione. Non toccare cavi o componenti. Scollegare immediatamente l'inverter da tutte le fonti e chiamare un professionista qualificato.

Come pulire l'inverter?

Utilizzare un panno asciutto e non lanuginoso per pulire l'esterno dell'inverter. Non utilizzare acqua, solventi o prodotti abrasivi. Assicurarsi che l'apparecchio sia spento prima della pulizia.

Posso utilizzare l'inverter con pannelli solari di marche diverse?

Sì, a condizione che i pannelli siano di classe di protezione II (IEC 61730 classe A) e che la loro capacità verso terra non superi 5 µF. Non collegare alcuna fonte diversa da moduli fotovoltaici.

Come collegare l'inverter alla rete elettrica?

La connessione CA avviene tramite il cavo CA fornito. Utilizzare il contatto Phoenix (tipo 1) per il collegamento. Rispettare le norme locali e consultare lo schema di connessione nel manuale di installazione.

Qual è la durata dell'inverter?

La durata non è specificata nel manuale. In generale, un inverter solare ben mantenuto può funzionare per 15-20 anni. La garanzia è dettagliata sulla scheda di garanzia fornita.

Come resettare l'inverter?

La procedura di reset non è descritta nel manuale. In caso di problemi, contattare il supporto tecnico Solplanet agli indirizzi forniti ([e-mail], ecc.).

Dove trovare pezzi di ricambio per l'inverter?

I pezzi di ricambio devono essere forniti da Solplanet o dai suoi rivenditori autorizzati. Contattare il servizio post-vendita tramite le email menzionate nel manuale (ad esempio [e-mail]).

Cosa fare se l'inverter visualizza un codice di errore?

Annotare il codice di errore e il numero di serie dell'inverter. Consultare il manuale per il significato del codice. Se il problema persiste, contattare il supporto tecnico con queste informazioni.

MANUALE UTENTE ASW110K-LT Solplanet

Guidarapidaall'installazione. 1

Espanola

Guia de instalacion rapiida 7

François

1 INFORMAZIONI GENERALI

Questa guida rapida all'infallazione non sostituisce la descrizione contentuta nel manuale d'uso.

Il contentuto di但这a guida può essere aggiornato o rivistato a causa dello sviluppo del prodotto. Le informazioni cont∉nte in questa guida sono soggetti a modifiche alla preavviso. L'ultima versione di questo documento e il manuale per l'installazione, la messa in servizio, la configurazione e la disattivazione sono disponibili in formato PDF sul site www.solplanet.net.

2 SICUREZZA

2.1 Uso previsto

Il prodotto è un inverter fotovoltaico perché trasformatore che converte la corrente continua del generatore fotovoltaico in corrente alternata trifase compatibile con la rete e quando immette la corrente alternata trifase nella rete elettrica pubblica.

Il prodotto è destinato ad applicazioni interne ed esterne.

Il prodotto deve essere collegato solo a moduli fotovoltaici di classe di protezione II (secondo la norma IEC 61730, classe di applicazione A). I moduli fotovoltaici con un'elevata energia sono essere utilizzati solo se la loro attività non supera i 5 F . Non collegare al prodotto fonti di energia diverse dai moduli fotovoltaici.

Il prodotto non è dotato di un trasformatore integrato e pertanto non presente isolamento galvanico. Il prodotto non deve essere utilizzato con moduli fotovoltaici che richiedono la messa a terra funzionale dei conduttori fotovoltaici positivi o negativi.

Ciò può causare danni irreparabili al prodotto. Il prodotto può essere utilizzato con moduli fotovoltaici con telai che richiedono la messa a terra di protezione.

Tutti i componenti devono rinanere sempre all'internalo dei campi di funzionamento consentiti e dei requisiti di installment.

Utilizzare il prodotto solo in conformità alle informazioni fornite nel manuale d'uso e alle norme e direttive vigenti a livello locale. Qualsiasi另一tra applicazione può causare lesioni personali o danni alle cose.

Il prodotto deve essere utilizzato solo nei Paesi per i quali è stato APPROVATO da Solplan et e dal gestore della rete.

L'etichetta del tipo deve essere attaccata in modo permanente al prodotto e deve essere in condizioni di leggibilità.

Questo documento non sostituisce le leggi, le normative o gli standard regionali, stata li, provinciali, federali o nazionali applicabili all'installazione, alla sicurezza elettrica e all'uso del prodotto.

2.2 Istruzioni importanti per la

Il prodotto è stato progettato e testato nel rispetto dei requisiti di sicurezza internazionali. Come per tutti i dispositivi elettrici o elettronici, nonostante la costruzione accurata, esistono rischi residui. Per evitare lesioni personali e danni alle cose e per garantire un funzionamento duratore del prodotto, leggere attendamente但这a sezione e osserva re sempre tutte le informazioni sulla sicurezza.

PERICOLO

Pericolo di morte a causa delle alte tensioni del Campo fotovoltaico!

Quando è esesto alla luce del sole, il Campo fotovoltaico genera una tensione continua pericolosa che è presente nei conduttori CC e nei componenti sotto tensione del prodotto. Il contatto con i conduttori CC o con i componenti sotto tensione può provocare scosse elettriche letali. Se si scollegano i connettori CC dal prodotto quello carico, cui verificarsi un arco elettrico che può provocare scosse elettriche e usioni.

Non toccare le estremita dei cavi non isolati.
Non toccare i conduttori CC.
- Non toccare i componenti sotto tensione del prodotto.
- Non apriré il prodotto.
- Tutti gli interventi sul prodotto devono essere eseguite esclusivamente da personale qualificato che abbia fatto e compreso appieno tutte le informazioni sulla sicurezza containute nel presente documento e nel manuale d'uso.
- Scollegare il prodotto alla tensione e dalle fonti di energia e assicurarsi che non possa essere ricollegato prima di intervenire sul prodotto.
- Indossare un adeguato equipaggiamento di protezione personale per tutti gli interventi sul prodotto.

PERICOLO

Pericolo di morte per scossa elettrica in caso di contatto con componenti di sistema sotto tensione in caso di guasto a terra!

Se si verifica un guasto a terra, alcune parti del systema possono essere ancorta sotto tensione. Il contatto con parti e cavi sotto tensione può causare la morte o lesioni letali dovute a scosse elettriche.

• Scollegare il prodotto alla tensione e dalle fonti di energia e assicurarsi che non possa essere ricollegato prima di intervenire sul disposizio.
• Toccare i cavi dei moduli fotovoltaici solo sul loro isolamento.
• Non toccare le parti della sottostruttura o del telaio del pannello fotovoltaico.
• Non collegare al prodotto stringhe fotovoltaiche con guasti a terra.

AVERTIMENO

Pericolo di morte per scosse elettriche dovute alla distruzione del dispositivo di misurazione per sovratensione!

Le sovratensioni possono danneggiare il dispositivo di misurazione e provocare la presenza di tensione nell'involucro del dispositivo di misurazione. Il contatto con l'involucro sotto tensione del il dispositivo di misurazione cui causare la morte o lesioni letali dovute a scosse elettriche.

• Utilizzare solo dispositivi di misurazione con un Campo di misurazione superiore all'intervallo di tensione di ingressso CC pari o superiore alla tensione nominale del prodotto.

ATTENZIONE

Rischio di ustioni a causa della temperatura elevata.

Alcune parti dell'involucro possono surriscaldarsi durante il funzionamento.

• Durante il funzionamento, non toccare parti diverse dal coperchio dell'involucro del prodotto.

ATTENZIONE

Rischio di lesioni dovuto al peso del prodotto.

Il prodotto può subire lesioni se viene sollevato in modo errato o se cade durante iltrasporto o il montaggio.

• Trasportare e sollevare il prodotto con attenzione. Tenere conta del peso del prodotto.
• Indossare dispositivi di protezione individuale adeguati per tutti i lavori sul prodotto.

2.3 Simboli sull'etichetta

!	Attenzione alla zona di pericolo Questo significato indica che l'inverter deve essere molto a terra se nel除去 di installazione è necessaria una messa a terra o un collegamento equipotenzaile supplementare.
	Attenzione all'alta tensione e alla corrente di esercizio L'inverter funziona ad alta tensione e corrente. Gli interventi sull'inverter devono essere eseguite esclusivamente da elettriciisti specializzati e autorizzati.
	Attenzione alle superfici calde L'inverter potrebbe surriscaldarsi durante il funzionamento. Evitare il contatto durante il funzionamento.
	Scarico del condensatore Pericolodi morte a causa delle alte tensioni nell'inverter. Non toccare le parti sulla tensione per 25 minuti dopo la disconnectione dalle fonti di alimentazione.
i	Osservare la documentazione Osservareolta la documentazione fornita con il prodotto.

3 DICHIARAZIONE DI CONFORMITA UE

Nell'ambito delle dirittive UE

• Direttiva sulle apparecchiature radio 2014/53/UE
  (L 153/62-106). 22 maggio. 2014) (RED)
• Restrazione dell'uso di determinate sostanze pericolose 2011/65/UE

(L 174/88, 8 giugno 2011) e 2015/863/UE (L 137/10, 31 marzo 2015) (RoHS)

AISWEI Technology Co., Ltd. conferma che i prodotti descritti nel presente

documento sono conformi ai requisiti fondamentali e alle altre disposizioni pertinenti delle direttive sopra citate.

L'intera dichiarazione di conformità dell'UE è disponibile sul site www.solplanet.net.

4

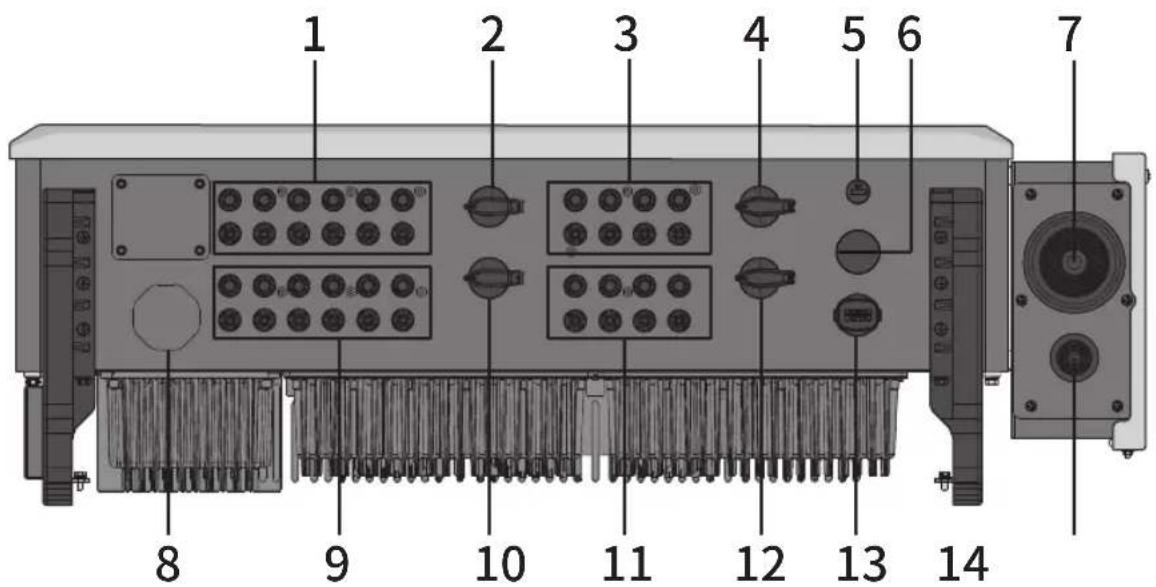

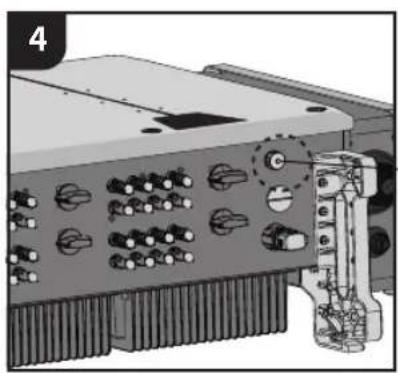

VISTA D'INSIEME

1 Connettore CC ingressi 1-6 (collegato all'Interruttore CC1)
2 Interrupttore CC1
3 Connettore CC ingressi 13-16 (collegato all'Interruttore CC 3)
4 Interrupttore CC 3
5 Porta di Ai-Dongle
6 Terminale riservato
7 Cavo CA - guarnizione a bussola

8 Valvola di blocco
9 Connettore CC ingressi 7-12 (collegato all'Interruttore CC 2)
10 Interru tture CC 2
11 Connettore CC ingressi 1. -20 (collegato all'Interruttore CC 4)
12 Interruftore CC 4
13 Porta di comunicazione RS485
14 Messa a terra riservata - Guarnizione a bussola

5

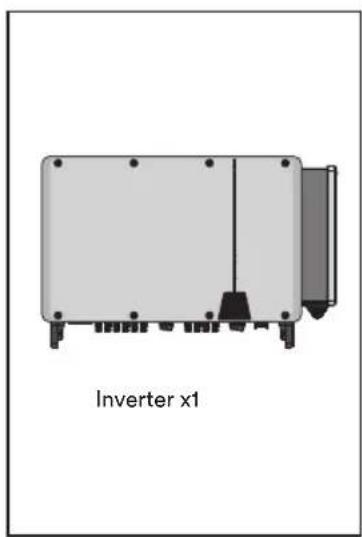

CONTENUTO DELLA CONSEGNA

6 CONTATTO

In caso di domande tecniche sui nostri prodotti, contattare il nostro servizio di assistenza.

Per fornire l'assistenza necessaria, sono necessarie le seguenti informazioni:

E-mail di servizio: [e-mail]

APAC

E-mail di servizio: [e-mail]

LATAM

E-mail di servizio: [e-mail]

Aiswei Grande Cina

E-mail di servizio: [e-mail]

Linea diretta: [phone]

Taiwan

E-mail di servizio: [e-mail]

Linea diretta: [phone]

Scansione del codice QR:
Android

Scansione del codice QR:
iOS

1 INFORMACION GENERAL

Ambiente Di Montaggio

Entorno De Montaje

IT Spostamento dell'inverter (in opzione)

ES Mover el invorsor (optional)

Installazione a parete

IT Seconda messa a terra di protezione

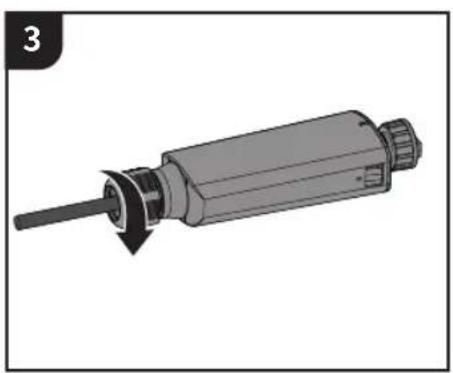

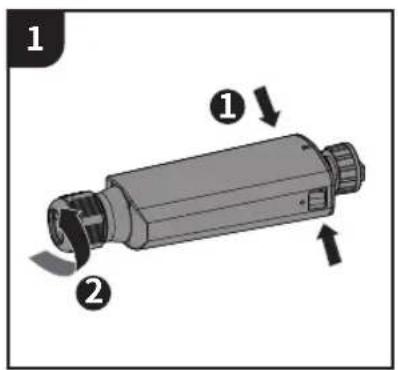

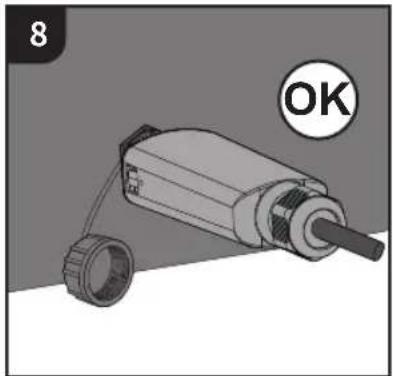

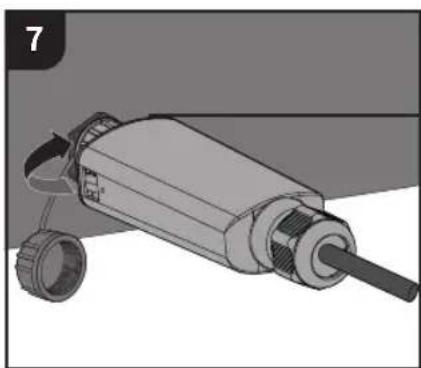

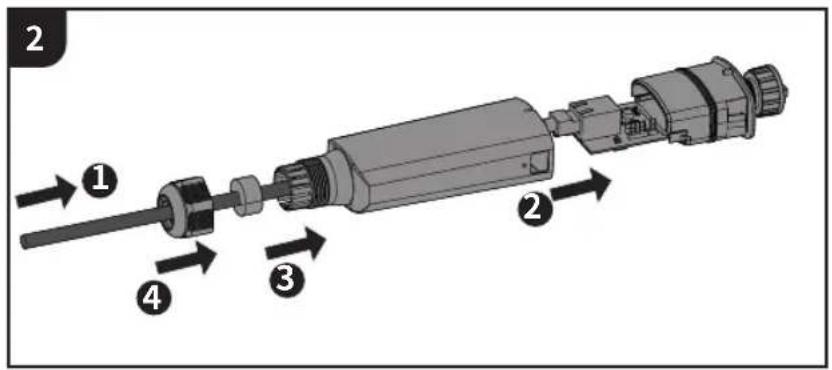

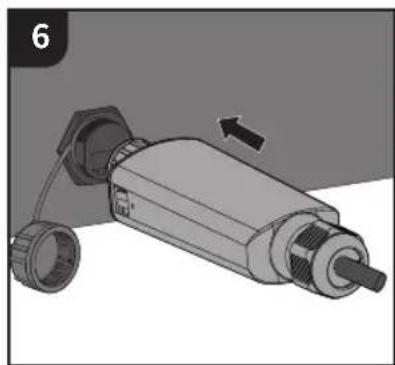

Collegamento del cavo RS485

IT Connessione Ai-Dongle

ES Conexión de dongle Ai-Dongle

FR Connexion Ai-Dongle
