Tipo di prodotto	Ventilatore da soffitto
Marca	CasaFan
Modello	Mirage 140
Diametro delle pale	1420 mm
Altezza totale	505 mm
Peso netto	7,5 kg
Alimentazione	220-240 V, 50 Hz
Potenza assorbita	53 Watt
Numero di velocità	1
Classe di protezione	I / IP 20
Materiale delle pale	Non specificato (probabilmente plastica o legno)
Funzione principale	Circolazione dell'aria ambiente
Utilizzo consigliato	Interno, ambienti asciutti
Distanza minima dal pavimento	2,30 m
Manutenzione	Controllare i fissaggi 2 volte all'anno; pulire le pale e il corpo con un panno asciutto
Sicurezza elettrica	Collegamento da parte di un elettricista qualificato; messa a terra obbligatoria; spegnere la corrente prima dell'intervento
Pezzi di ricambio inclusi	Kit di bilanciamento
Riparabilità	Riservata a uno specialista
Garanzia	Non specificata nel manuale

Domande frequenti - Mirage CasaFan

Come installare il ventilatore CasaFan Mirage?

L'installazione deve essere effettuata da un elettricista qualificato. Segui i passaggi illustrati nel manuale: fissare la piastra di montaggio al soffitto (viti per legno Ø6 mm con tasselli Ø8 mm per cemento o tasselli per cartongesso), montare il supporto, collegare l'alimentazione (220-240 V, 50 Hz) rispettando la messa a terra, quindi fissare le pale. Verifica che tutte le viti siano serrate e che il ventilatore sia stabile.

Quali sono le dimensioni e il peso del ventilatore?

Il modello Mirage 140 ha un diametro di 1420 mm e un'altezza di 505 mm. Il suo peso è di 7,5 kg.

Qual è la potenza e la tensione di alimentazione?

Il ventilatore funziona con una tensione di 220-240 V a 50 Hz. La sua potenza nominale è di 53 Watt.

Come pulire il ventilatore CasaFan Mirage?

Utilizzare un panno morbido e asciutto per pulire le pale e il corpo. Non utilizzare mai acqua sul motore o sulle parti elettriche per evitare un cortocircuito. I cuscinetti sono lubrificati a vita e non necessitano di lubrificazione.

Cosa fare se il ventilatore non si avvia?

Controllare prima i fusibili di rete e i collegamenti elettrici. Assicurarsi che il ventilatore sia correttamente collegato alla tensione di rete. Controllare anche i fusibili nella scatola di giunzione.

Cosa fare se il ventilatore fa rumore?

Verificare che tutte le viti siano correttamente serrate. Lasciare al ventilatore un periodo di rodaggio di 24 ore; la maggior parte dei rumori scompare dopo questo periodo.

Cosa fare se il ventilatore vibra troppo?

Le vibrazioni sono spesso dovute a un disallineamento delle pale. Utilizzare una riga piatta per verificare l'allineamento: misurare la distanza dal soffitto all'estremità di ogni pala; regolare il supporto delle pale se necessario. Verificare anche che la piastra di montaggio sia saldamente ancorata al soffitto. Un kit di bilanciamento è fornito per compensare piccole differenze di peso.

È possibile regolare la velocità del ventilatore?

Il ventilatore è fornito con una sola velocità. Per variare la velocità, è possibile utilizzare opzionalmente un trasformatore a gradini o un regolatore a taglio di fase (da scegliere secondo le raccomandazioni).

Quali sono le importanti istruzioni di sicurezza?

L'installazione elettrica deve essere effettuata da un specialista e la rete deve essere messa a terra. La distanza tra il pavimento e le pale deve essere di almeno 2,30 m. Spegnere sempre l'elettricità su tutti i poli prima di qualsiasi intervento. Non utilizzare mai il ventilatore in un garage, in un ambiente umido o esposto a rischi di esplosione.

Come mantenere il ventilatore a lungo termine?

Controllare due volte all'anno i fissaggi al soffitto e lo stato generale del ventilatore. Pulire le pale con un panno asciutto. I cuscinetti sono lubrificati a vita. Verificare che il filo di terra sia sempre correttamente collegato.

MANUALE UTENTE Mirage CasaFan

	Mounting and operating manual	9 - 11
I	Istruzioni per il montaggio e l'uso	15 - 17

Sulle istruzioni per l'uso

Prima di utilizzare il ventilatore CasaFan, leggete con attenzione le relative istruzioni e conservatele a portata di mano. In caso di trasferimento del ventilatore a terzi, accludete sempre le relative istruzioni per l'uso.

Significato dei simboli:
Pericolo tensione elettrica		Attenzione
Avverte l'utente del rischio di danno provocato da tensione elettrica.		Avvertenza per l'utente.
Descrizione del ventilatore CasaFanIl ventilatore svolge funzioni di ricircolo dell'aria nel locale. Non è consentito l'impiego del ventilatore all'interno di macchinari, in luoghi aperti non protetti, garage e locali umidi o con rischio d'incendio ed esplosione. La girante è azionata da un potente motore.
Dati tecnici:
	MIRAGE 140
Tensione di rete: 220 -	240 V, 50 Hz
Potenza: 53 Watt
Classe di protezione: I / IP 20
Regolazioni velocità: 1
Dim. Lung. x Alt. x Prof.: (mm)	1420 x 505
Peso: (kg): 7,5

Attenzione! L'apparecchio può essere utilizzato solo a montaggio completato!

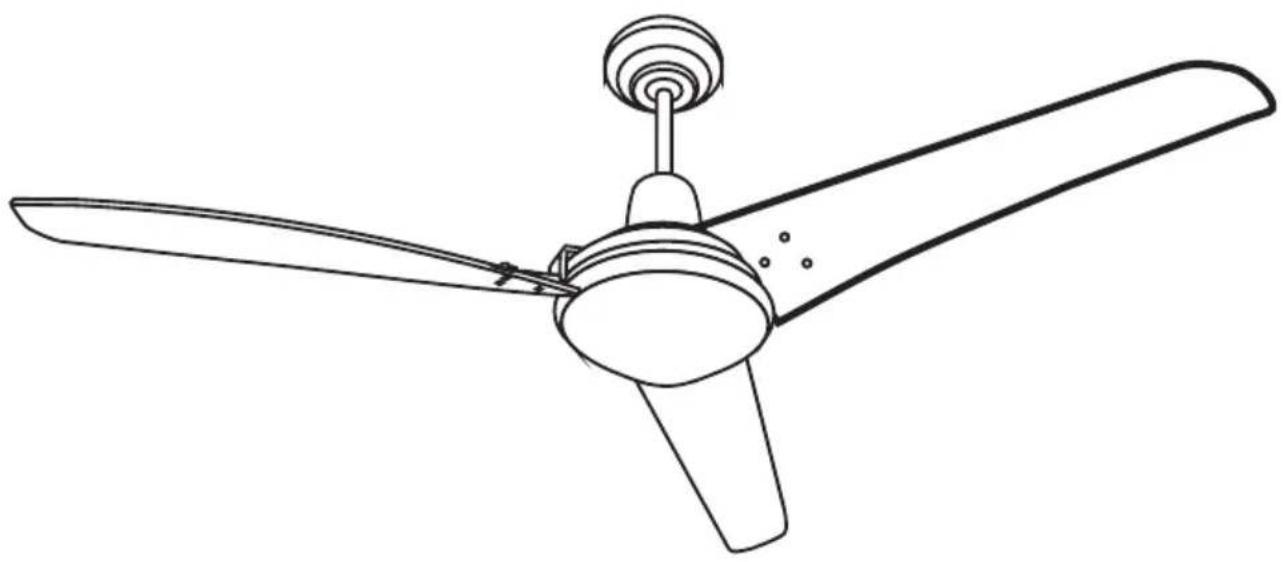

- Rimuovere l'imballo del ventilatore CasaFan. Verificare la completezza del contenuto (vedi illustr. pagina 3) e l'assenza di danni evidenti.
1. Blocco motore 6. Plafoniera 11. Staffe di pale (3/4x)
2. Asta di supporto 7. Coperchio inferiore 12. Vite di pale (9/12x)
3. Staffa di montaggio 8.	Vite di pale (9/12x)	13.Set di equilibratura
4. Sfera 9. Pale (3/4x)		14.Vite di coperchio superiore
5. Coperchio superiore	10. Vite (2x)

- Smaltire l'imballo in modo ecologico, tenendolo lontano dalla portata dei bambini.

Montage

Procedete come illustrato alla figuri 1 - 9 a pagine 4 - 5 delle presenti istruzioni.

Le misure di sicurezza e le precauzioni qui contenute non contemplano tutte le possibili situazioni di pericolo comportate dalla presenza di corrente elettrica e non possono certamente sostituire una condotta ragionevole e cauta, che è sempre necessario tenere durante la messa in funzione e l’esercizio del ventilatore.

L’impiego di alcuni elettrodomestici è sempre necessario osservare alcune regole basilari, ticolare:

in par-

Informazioni generali

• I valori di tensione riportati sulla targhetta devono corrispondere alla tensione di alimentazione. L'impianto domestico deve essere dotato di messa a terra.
• L'apparecchio può essere utilizzato solo a montaggio completato!

Importante

Per il collegamento elettrico di questo ventilatore si consiglia di rivolgersi ad un tecnico specializzato.

Istruzioni di sicurezza

Prima di procedere al collegamento, è necessario interrompere l'alimentazione a tutti i poli. L'impianto di alimentazione al quale ci si collega deve essere conforme alle norme vigenti. Il collegamento fisso deve essere dotato di sezionatore onnipolare con distanza di contatto di almeno 3 mm. Si consiglia di affidare le operazioni di collegamento ad un elettricista specializzato. La struttura del supporto e della scatola d'uscita devono essere in grado di sopportare il peso del ventilatore in movimento, ovvero almeno 15 kg circa. Per l'installazione, scegliete un luogo sicuro, che non presenti alcun tipo di rischio. Nessuna delle pale del ventilatore deve trovarsi ad una distanza da terra inferiore a 2,30 m. Il ventilatore deve essere dotato di messa a terra conforme. Dopo l'installazione, controllare il montaggio e tutti i collegamenti elettrici, in modo da evitare eventuali rischi di caduta, incendio o shock elettrico.

Installazione del ventilatore

Controllate se, sul luogo prescelto per l'installazione sia presente un supporto di montaggio. In caso contrario, fissate la piastra di montaggio direttamente al soffitto, utilizzando viti per legno del diametro di 6 mm e, ove necessario, tasselli per cemento del diametro di 8 mm, oppure speciali tasselli per solette in gesso.

Procedete come illustrato nelle immagini fig. 1 - 9 a pagine 4 - 5

• Rimuovere l'imballo del ventilatore e controllare il prodotto. La confezione deve contenere tutte le parti rappresentate a figura.
• La piastra di montaggio viene fornita separatamente dal ventilatore. Montare la piastra a soffitto, in corrispondenza dei cavi di allacciamento, utilizzando le viti con le relative rondelle. Per un funzionamento sicuro del ventilatore, accertatevi che la piastra di montaggio sia saldamente fissata e correttamente allineata.

- Durante il fissaggio, controllare che il ventilatore sia perfettamente a piombo.

- Fissare la staffa di supporto al soffitto.

- Prima di eseguire il collegamento elettrico, interrompere l'alimentazione ai cavi.

- Collegare il ventilatore come indicato fig. 7 alla pagina 5.

- Montare le pale al blocco motore del ventilatore, utilizzando le apposite viti. Se installate più ventilatori, accertatevi di non scambiare le rispettive pale. Le pale sono raggruppate per peso, in modo da evitare oscillazioni.

- Dopo aver completato il montaggio del ventilatore, controllate tutti collegamenti e il serraggio di viti e dadi.

Messa in funzione del ventilatore

Assicuratevi che il montaggio sia completato. Per la regolazione del numero di giri, è possibile installare un trasformatore a commutazione, disponibile come accessorio. Non utilizzate né un dimmer né un regolatore a ritardo o anticipo di fase.

Importante

Anche quando il ventilatore è installato ad un'altezza da terra superiore a 2,30 m, è necessario verificare che le pale siano libere di ruotare senza che, nel loro raggio d'azione, si frapponga alcun ostacolo.

Manutenzione del ventilatore

Osservando le seguenti istruzioni prolungherete la vita utile del vostro ventilatore:

1. Controllare due volte l'anno le parti del fissaggio a soffitto e del supporto. In alcuni punti del ventilatore potrebbe essersi creato un gioco.
2. Il motore e le altre parti elettriche non devono mai essere puliti non acqua: ciò potrebbe provocare un cortocircuito.
3. Per la pulizia delle pale e del corpo del ventilatore utilizzate un panno umido.
4. I cuscinetti sono autolubrificanti e non richiedono lubrificazione.

Verificate il collegamento della terra al morsetto di uscita e a tutte le parti metalliche (tutti i contatti devono essere collegati ai simboli di terra).

Istruzioni per la risoluzione dei guasti
Problema Soluzione
Il ventilatore non parte.	Controllate le protezioni della rete principale e degli altri collegamenti.
	Controllate il collegamento del ventilatore alla rete di alimentazione.
	Controllate che i fusibili nel connettore siano correttamente inseriti.
Il ventilatore fa rumore.	Controllate che tutte le viti siano ben serrate.
	Osservate il comportamento del ventilatore e dei cuscinetti per un tempo d'esercizio di 24 ore. La maggior parte dei rumori tendono a scomparire entro tale lasso di tempo.
Il movimento oscillatorio del ventilatore è trop-po accentuato	Tutte le pale sono state pesate e raggruppate per peso. Tuttavia, la densità può variare e generare oscillazioni, anche quando le pale hanno lo stesso peso. La procedura di seguito descritta può aiutare ad eliminare la maggior parte delle oscillazioni. Controllare le oscillazioni dopo ogni operazione. Attenzione: i movimenti oscillatori di lieve entità sono normali e non rappresentano un problema.
	La maggior parte delle oscillazioni si sviluppano quando una delle pale non è allineata alle altre. L'allineamento delle pale può essere facilmente verificato con l'aiuto di un righello piatto. Posizionare il righello perpendicolarmente al soffitto, contro l'estremità della pala. Marcare la distanza tra lato della pala e soffitto. Ruotare lentamente le pale a mano e rilevare la stessa misura per le altre pale. Se una delle pale non è correttamente allineata, l'errore può essere corretto, esercitando pressione sui supporti, verso l'alto o verso il basso, in modo da aggiustare la posizione rispetto a quella delle altre pale.
	Controllare che la piastra di montaggio sia saldamente fissata al soffitto.
L'apparecchio può essere smontato e riparato solo ed esclusivamente da un tecnico specializzato!

Auswuchtset

Questo prodotto è conforme alla Direttiva EU 2002/96/EC. Il simbolo del cestino barrato riportato sull'apparecchio indica che il prodotto, alla fine della propria vita utile, dovendo essere trattato separatamente dai rifiuti domestici, deve essere conferito in un centro di raccolta differenziata per apparecchiature elettriche ed elettroniche oppure riconsegnato al rivenditore al momento dell'acquisto di una nuova apparecchiatura equivalente.

L'utente è responsabile del conferimento dell'apparecchio a fine vita alle appropriate strutture di raccolta, pena le sanzioni previstem dalla vigente legislazione sui rifiuti. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchio dismesso al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composto il prodotto. Per informazioni più dettagliate

inerenti i sistemi di raccolta disponibili, rivolgersi al servizio locale di smaltimento rifiuti o al negozio in cui è stato effettuato l'acquisto. I produttori e gli importatori ottemperano alla loro responsabilità per il riciclaggio, il trattamento, lo smaltimento ambientalmente compatibile sia direttamente sia partecipando ad un sistema collettivo.

Produktänderungen, die der Verbesserung dienen, behalten wir uns ohne besondere Ankündigung vor. CasaFan reserves the right to make improving changes on products on sale. CasaFan se réserve d'apportertous changements susceptibles d'améliorer les produits en vente. CasaFan si riserva di apportare tutte le varianti migliorative ai prodotti in corso di vendita.

CasaFan * Otto-Hahn-Str. 3 * D 63594 Hasselroth
