Mirage - Ventilator CasaFan - Kostenlose Bedienungsanleitung

Produkttyp	Deckenventilator
Marke	CasaFan
Modell	Mirage 140
Flügeldurchmesser	1420 mm
Gesamthöhe	505 mm
Nettogewicht	7,5 kg
Stromversorgung	220-240 V, 50 Hz
Leistungsaufnahme	53 Watt
Anzahl der Geschwindigkeiten	1
Schutzklasse	I / IP 20
Flügelmaterial	Nicht angegeben (vermutlich Kunststoff oder Holz)
Hauptfunktion	Umluftzirkulation
Empfohlene Verwendung	Innenräume, trockene Räume
Mindestabstand zum Boden	2,30 m
Wartung	Befestigungen 2 x jährlich prüfen; Flügel und Gehäuse mit einem trockenen Tuch reinigen
Elektrische Sicherheit	Anschluss durch einen qualifizierten Elektriker; Erdung erforderlich; vor Eingriffen Strom abschalten
Enthaltene Ersatzteile	Auswuchtset
Reparierbarkeit	Nur durch Fachpersonal
Garantie	In der Anleitung nicht angegeben

Häufig gestellte Fragen - Mirage CasaFan

Wie installiere ich den CasaFan Mirage Ventilator?

Die Installation muss von einem qualifizierten Elektriker durchgeführt werden. Befolgen Sie die in der Anleitung dargestellten Schritte: Montageplatte an der Decke befestigen (Holzschrauben Ø6 mm mit Dübeln Ø8 mm für Beton oder Dübel für Gipskarton), Träger montieren, Stromversorgung (220-240 V, 50 Hz) unter Beachtung der Erdung anschließen, dann Flügel montieren. Überprüfen Sie, ob alle Schrauben fest sitzen und der Ventilator stabil ist.

Welche Abmessungen und welches Gewicht hat der Ventilator?

Das Modell Mirage 140 hat einen Durchmesser von 1420 mm und eine Höhe von 505 mm. Sein Gewicht beträgt 7,5 kg.

Wie hoch sind Leistung und Versorgungsspannung?

Der Ventilator arbeitet mit einer Spannung von 220-240 V bei 50 Hz. Die Nennleistung beträgt 53 Watt.

Wie reinige ich den CasaFan Mirage Ventilator?

Verwenden Sie ein weiches, trockenes Tuch zur Reinigung der Flügel und des Gehäuses. Verwenden Sie niemals Wasser auf Motor oder elektrischen Teilen, um einen Kurzschluss zu vermeiden. Die Lager sind lebenslang geschmiert und benötigen keine Nachschmierung.

Was tun, wenn der Ventilator nicht startet?

Überprüfen Sie zunächst die Sicherungen des Stromnetzes und die elektrischen Anschlüsse. Stellen Sie sicher, dass der Ventilator korrekt an die Netzspannung angeschlossen ist. Überprüfen Sie auch die Sicherungen im Anschlusskasten.

Was tun, wenn der Ventilator Geräusche macht?

Überprüfen Sie, ob alle Schrauben fest angezogen sind. Lassen Sie dem Ventilator eine Einlaufzeit von 24 Stunden; die meisten Geräusche verschwinden nach dieser Zeit.

Was tun, wenn der Ventilator zu stark vibriert?

Vibrationen sind oft auf eine Fehlausrichtung der Flügel zurückzuführen. Verwenden Sie ein Lineal, um die Ausrichtung zu prüfen: Messen Sie den Abstand von der Decke zur Spitze jedes Flügels; korrigieren Sie gegebenenfalls die Flügelhalterung. Überprüfen Sie auch, ob die Montageplatte fest in der Decke verankert ist. Ein Auswuchtset wird mitgeliefert, um kleine Gewichtsunterschiede auszugleichen.

Kann die Geschwindigkeit des Ventilators eingestellt werden?

Der Ventilator wird mit einer einzigen Geschwindigkeit geliefert. Zur Geschwindigkeitsregelung können Sie optional einen Stufentransformator oder einen Phasenanschnitt-Dimmer verwenden (nach den Empfehlungen auswählen).

Was sind die wichtigen Sicherheitshinweise?

Die elektrische Installation muss von einem Fachmann durchgeführt werden und das Netz muss geerdet sein. Der Abstand zwischen Boden und Flügeln muss mindestens 2,30 m betragen. Schalten Sie vor jedem Eingriff immer den Strom an allen Polen ab. Verwenden Sie den Ventilator niemals in einer Garage, einem feuchten Raum oder an Orten mit Explosionsgefahr.

Wie pflege ich den Ventilator langfristig?

Überprüfen Sie zweimal jährlich die Deckenbefestigungen und den Allgemeinzustand des Ventilators. Reinigen Sie die Flügel mit einem trockenen Tuch. Die Lager sind lebenslang geschmiert. Stellen Sie sicher, dass der Erdungsleiter stets korrekt angeschlossen ist.

BEDIENUNGSANLEITUNG Mirage CasaFan

D	Montage- und Bedienungs-anleitung	6 - 8 G
F	Instructions de montage et de service	12 - 14

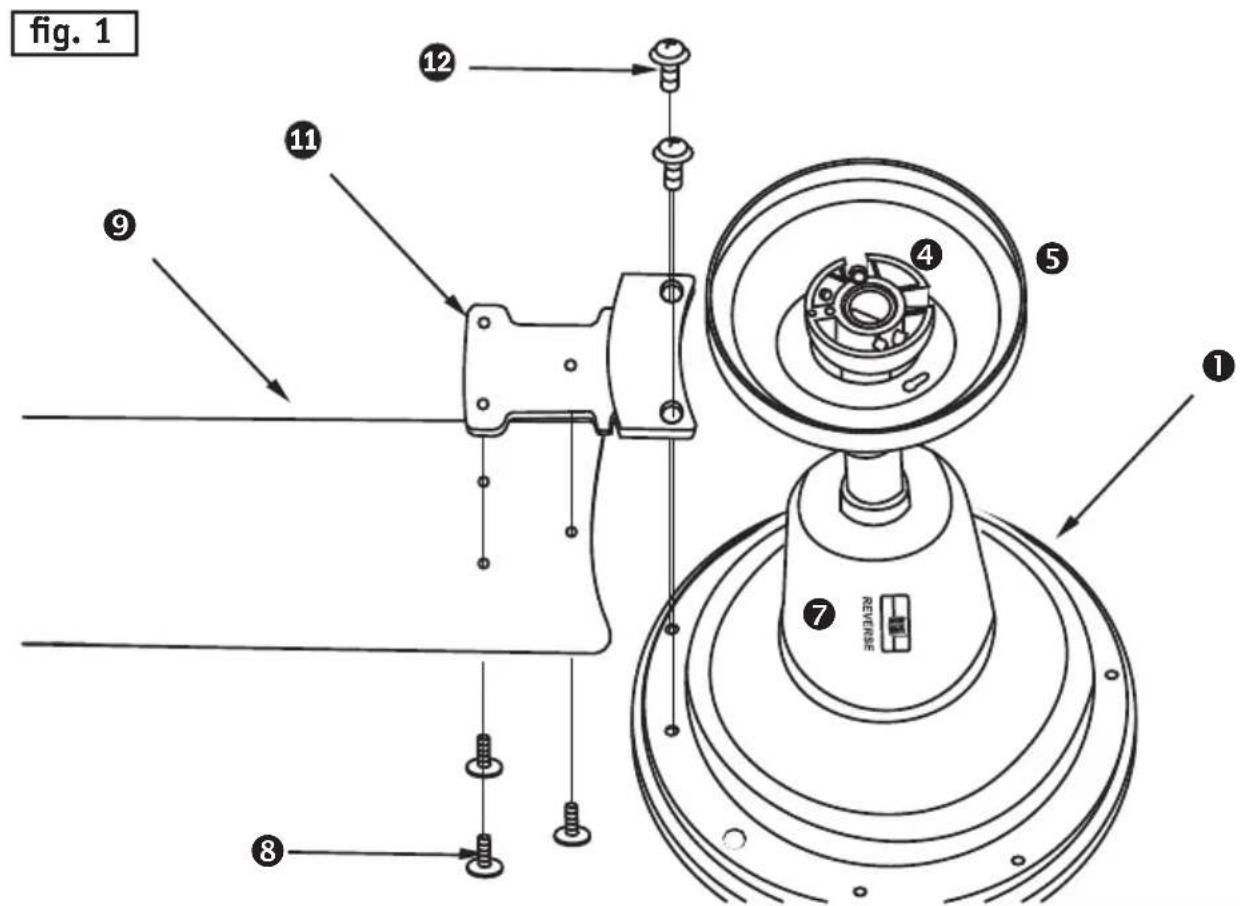

① Motor mit Gehäuse
② Deckenstange
③ Montagehalter
④ Halbkugel
⑤ Baldachin
⑥ Leuchtenglas
⑦ Untere Abdeckung
⑧ Schraube für Flügel (9/12x)
9 Flügelblatt (3/4x)
10 Schraube CLS 4x50 (2x)
11 Flügelhalter (3/4 x)
12 Schraube m. Schei be f. Flügelhalter (6/8x)
13 Auswuchtsatz
14 Schraube für Baldachin (2x)

Über diese Bedienungsanweisung

Bevor Sie den CasaFan-Ventilator benutzen, lesen Sie bitte die Bedienungsanweisung aufmerksam durch. Bewahren Sie die Bedienungsanweisung griffbereit auf. Geben Sie den CasaFan-Ventilator nie ohne Bedienungsanweisung an andere Personen weiter.

Zeichenerklärung:
Gefährliche elektrische Spannung		Achtung
Warnt den Benutzer vor Schäden, die durch elektrische Spannung verursacht werden		Besonderer Hinweis für den Benutzer.
Beschreibung des CasaFan-VentilatorsDer Ventilator dient zur Umwälzung der Raumluft. Der Einsatz in Maschinen, ungeschützt im Freien, in Garagen sowie in feuchten, nassen, feuer- und explosionsgefährdeten Räumen ist nicht gestattet.
Technische Daten:
	MIRAGE 140
Spannung: 220 - 240 V,	50 Hz
Leistung: 53 Watt
Schutzklasse: I / IP 20
Anzahl der Stufen: 1
Maße ∅ x H (mm) 1420	x 505
Gewicht (kg): 7,5

Achtung! Gerät darf nur vollständig montiert betrieben werden!

- Den CasaFan-Ventilator auspacken, auf Vollständigkeit (siehe Abbildung Seite 3) und sichtbare Beschädigungen prüfen.
1. Motor mit Gehäuse 6.	Leuchtenglas 11. Flügelhalter
2. Deckenstange 7. Untere Abdeckung 12. Schraube Flügelhalter
3. Montagehalter	8. Flügelschraube (9/12x)	13. Auswuchtsatz
4. Halbkugel	9. Flügel (3/4x)	12. Schraube f.Baldachin
5. Baldachin	10. Schraube Montagehalter

- Verpackungsmaterial umweltbewusst und für Kinder unzugänglich entsorgen.

Montage

Gehen Sie nach den Abbildungen fig. 1 - fig. 9 auf den Seiten 4 - 5 vor.

Alle hier genannten Sicherheitsmaßnahmen im Umgang mit elektrischem Strom ersetzen ein vernünftiges und umsichtiges Handeln nicht. Es können nicht alle vorstellbaren potentiellen Gefahren beschrieben werden, die bei der Montage und Inbetriebnahme Ihres Ventilators entstehen können.

Beim Einsatz jeglicher Elektrogeräte sind einige Grundregeln stets zu beachten, darunter im Einzelnen:

Allgemein

• Die Spannungsangabe auf dem Typenschild muss mit der vorhandenen Netzspannung übereinstimmen.
• Das Hausnetz muss geerdet sein!
• Gerät darf nur vollständig montiert betrieben werden!

Wichtig

Für den elektrischen Anschluss dieses Ventilators wird empfohlen sich an einen spezialisierten Fachmann zu wenden.

Sicherheitshinweise

Vor Zugang an den Anschluss muss der Strom allpolig abgestellt werden. Der Netzanschluss, an welchen Sie angeschlossen sind, muss den geltenden Normen entsprechen. Der Festanschluss muss mit einer Allpoltrennung mit Kontaktabstandsöffnung von mindestens 3 mm versehen sein. Wir empfehlen, den Anschluss von einem qualifizierten Elektriker vornehmen zu lassen. Die Struktur der Decke und u. U. der Anschlussdose müssen das Gewicht des Ventilators bei Bewegung tragen können, d. h. ca. 15 kg minimum. Wählen Sie einen sicheren, ungefährlichen Ort. Keines der Ventilatorblätter darf sich unter einem Fußbodenabstand von 2,30 m befinden. Der Ventilator muss richtig geerdet sein. Vor Inbetriebnahme die Montage sowie alle elektrischen Anschlüsse überprüfen, um jegliche Fall-, Feuer- oder Elektroschock-Gefahr zu verhindern.

Installation Ihres Ventilators

Stellen Sie fest, ob eine Anschlußdose an dem für die Montage vorgesehenen Platz vorhanden ist. Wenn dies nicht der Fall ist, befestigen Sie den Montagehalter direkt an der Decke mit Hilfe von Holzschrauben Durchmesser 6 mm, wenn nötig mit Betondübel Durchmesser 8 mm, oder für Gipsplatten spezielle, dafür geeignete Dübel.

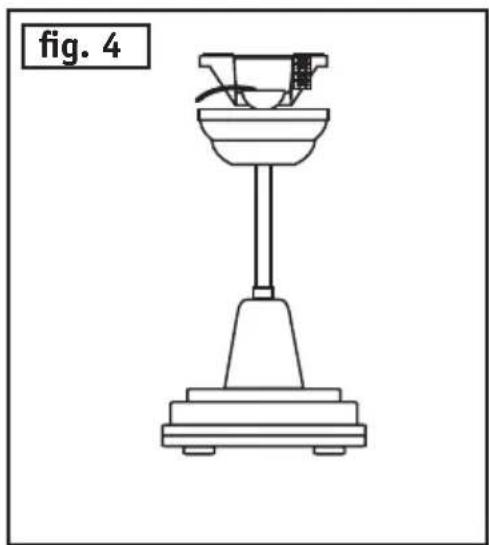

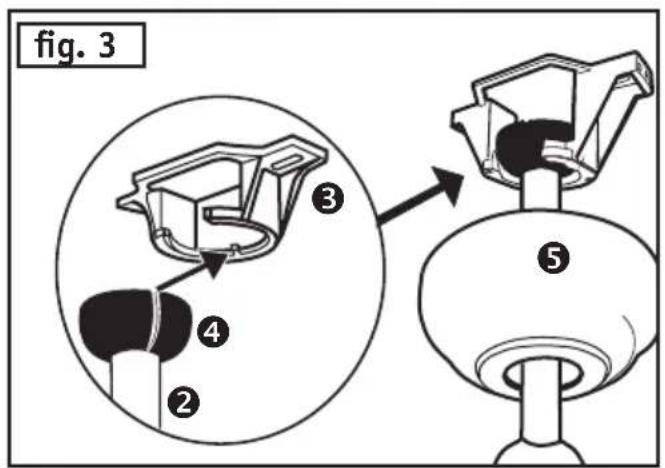

Gehen Sie nach den Abbildungen fig.1 bis fig. 9 auf den Seiten 4 - 5 vor

• Den Ventilator auspacken und den Inhalt überprüfen. Alle auf der Abbildung dargestellten Teile müssen enthalten sein.

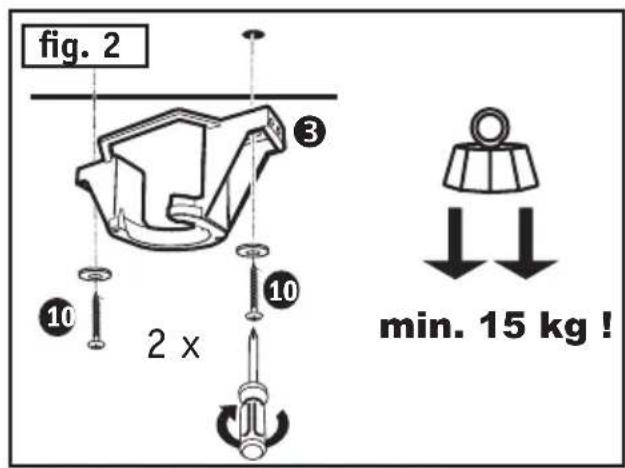

• Der Montagehalter liegt separat vom Ventilator bei. Den Montagehalter mit Hilfe der Schrauben und Unterlegscheiben an dem Deckenauslass der Decke montieren. Für einen sicheren Betrieb Ihres Ventilators stellen Sie bitte sicher, dass der Montagehalter fest sitzt und eben ist.
• Die Aufhängung muss lotrecht erfolgen.
• Den Deckenhalter an der Decke befestigen.
• Vor elektrischen Arbeiten den Strom abschalten.
• Den elektrischen Anschluss Ihres Ventilators wie auf Abb. fig. 7 auf Seite 5 angegeben vornehmen.
• Die Flügel mit Hilfe der Schrauben am Motor montieren. Wenn Sie mehrere Ventilatoren installieren, achten Sie darauf, dass die verschiedenen Flügel nicht untereinander verwechselt werden. Die Flügel sind nach Gewicht gruppiert, um Schwingungen zu verhindern.
• Nach kompletter Montage Ihres Ventilators vergewissern Sie sich, dass alle Anschlüsse einwandfrei sind und die Schrauben und Muttern festgezogen sind.

Betrieb Ihres Ventilators

Vergewissern Sie sich, dass die Montage vollkommen beendet ist.

Zur Regulierung der Drehzahl können Sie den optional angebotenen Stufentrafo oder eine geeignete Fernbedienung verwenden. Verwenden Sie niemals einen Dimmer oder einen Phasenan-schnitt- oder Phasenabschnittregler.

Wichtig

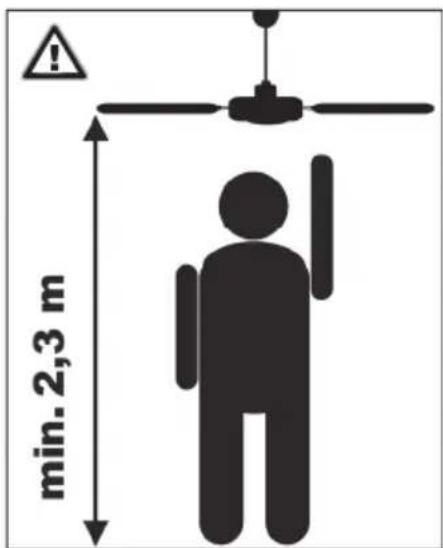

Selbst wenn Ihr Ventilator sich über einem Fußbodenabstand von mehr als 2,30 m befindet, müssen Sie darauf achten, dass die Flügel frei drehen können und keine Gegenstände in deren Radius kommen können.

Wartung Ihres Ventilators

Sie verlängern die Lebensdauer Ihres Ventilators, indem Sie folgende Hinweise beachten:

1. Die verschiedenen Teile der Deckenbefestigung und des Halters 2 mal pro Jahr überprüfen. Die Komponenten des Ventilators können auf einige Teile Spiel haben.
2. Benutzen Sie niemals Wasser zum Reinigen des Motors oder anderer elektrischer Teile; dies würde zu einem Kurzschluss führen.
3. Zum Reinigen der Blätter und des Gehäuses ein weiches Tuch verwenden.
4. Ein Fetten der Lager ist nicht notwendig, die Lager sind dauergeschmiert.

Vergessen Sie nicht zu überprüfen, dass der Anschluss der Erdungsleitung an die Ausgangsklemme und zwischen allen metallischen Teilen richtig vorgenommen wurde (die Steckkontakte an jedes Erdsymbol anschließen).

Hilfe bei Störungen
Störung Abhilfe
Der Ventilator setzt sich nicht in Gang.	Überprüfen Sie die Sicherungen des Hauptnetzes und der anderen Anschlüsse.
	Überprüfen Sie den Anschluss des Ventilators an den Netzanschluss.
	Überprüfen Sie, ob die Sicherungen im Anschlusskasten richtig eingefügt sind.
Der Ventilator macht Geräusche.	Überprüfen Sie, ob alle Schrauben festgezogen sind.
	Geben Sie dem Ventilator und den Lagern eine Einlaufzeit von 24 Stunden Die meisten Geräusche verschwinden nach dieser Zeit.
Der Ventilator schwingt zu stark.	Alle Blätter wurden gewogen und nach Gewicht gruppiert. Die Dichte kann variieren und dadurch Schwingungen erzeugen, selbst wenn alle Blätter das gleiche Gewicht haben. Die folgende Methode kann dazu beitragen, die meisten Schwingungen zu verhindern. Die Schwingungen nach jedem Vorgang überprüfen. Beachten Sie bitte, dass kleine Schwingungen norma sind und kein Problem darstellen.
	Die meisten Schwingungen entstehen, wenn einer der Flügel nicht mehr auf die anderen ausgerichtet ist. Die Ausrichtung der Blätter kann leicht mit Hilfe eines flachen Lineals festgestellt werden. Das Lineal senkrecht an die Decke und zur Blattspitze ansetzen. Den Abstand zwischen Blattseite und Decke markieren. Drehen Sie die Blätter langsam per Hand und nehmen Sie die gleichen Messungen an den anderen Blättern vor. Wenn eines der Blätter nicht richtig ausgerichtet ist, können Sie dies beheben, indem Sie die Halterungen leicht nach oben oder unten drücken, um sie auf die anderen auszurichten.
	Überprüfen Sie, ob der Montagehalter fest mit der Decke verankert ist.
Achtung: Öffnen des Gerätes und Reparaturen dürfen nur durch einen Fachmann durchgeführt werden!

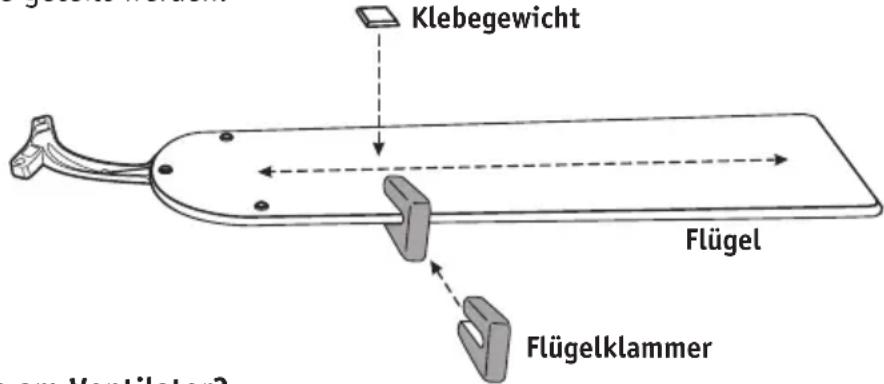

Das Auswuchtset besteht aus 2 Klebegewichten mit je 5 Gramm Gewicht sowie einer Flügelklammer mit 5 Gramm Gewicht. Sollte Ihr Ventilator trotz sorgfältiger Montage gemäss der Bedienungs- und Montageanleitung unwuchtig laufen („schlagen“), gehen Sie bitte wie folgt vor:

1. Schalten Sie Ihren Ventilator an und schalten Sie nacheinander alle Geschwindigkeitsstufen, Wählen Sie für das Auswuchten die Stufe, auf der die Unwucht am stärksten ist.
2. Schalten Sie den Ventilator ab und lassen Sie ihn vollkommen zur Ruhe kommen. Wählen Sie einen beliebigen Flügel aus und schieben Sie die Auswuchtklammer seitlich, etwa mittig, auf die Flügelkante, die nach vorne läuft.
3. Schalten Sie Ihren Ventilator wieder auf die Stufe, in der die Unwucht am größten war. Notieren Sie, ob die Unwucht sich verringert oder vergrößert hat. Schalten Sie den Ventilator wieder ab und wiederholen Sie den Vorgang mit allen Flügeln.
4. Setzen Sie jetzt die Klammer auf den Flügel, bei dem die Unwucht mit aufgesetzter Klammer am geringsten ist. Verschieben Sie die Klamme nach Innen und Außen, um den exakten Punkt der Unwucht zu finden.
5. Kleben Sie nun ein Auswuchtgewicht auf die Oberseite des Flügels auf den Punkt, an dem die Klammer die größte Wirkung auf die Unwucht zeigt.
6. Sollte die Unwucht nicht ganz verschwunden sein, wiederholen Sie bitte den Vorgang mit dem zweiten Klebegewicht, dieses kann auch mit einer handelsüblichen starken Schere oder Zange geteilt werden.

Wie entstehen Unwuchten am Ventilator?

Der Flügel eines Deckenventilators hat an der Spitze eine Geschwindigkeit von bis zu 10 Metern in der Sekunde. Sind nicht alle Flügel von gleicher Masse oder nicht gleichmäßig verteilt, kommt es zu einer Masseverlagerung hin zum schwersten oder am weitesten nach außen stehenden Flügel. Insbesondere Holzflügel sind, bedingt durch die unterschiedliche Dichte des Holzes, besonders anfällig für Unwuchten.

Alle Holzflügel der CASAFAN-Ventilatoren werden in der Produktion mittels einer Feinwaage nach Gewicht sortiert. Ein Flügelsatz besteht dann immer aus 5 gleich schweren Flügeln. Da sich durch die Aufnahme von Luftfeuchtigkeit die Dichte des Holzes verändert und dies besonders an den Flügelkanten geschieht, sind die Kanten und Oberflächen unserer Flügel versiegelt. In Räumen mit höherer Luftfeuchte empfehlen wir jedoch grundsätzlich die Verwendung von Acrylglasflügeln, die keine Feuchtigkeit aufnehmen. Bedenken Sie, dass schon der Fall aus geringer Höhe während des Transportes eine geringe Masseverschiebung verursachen kann. Daher stellt eine kleine Unwucht von bis zu 5 mm (gemessen am Schalttopf des Ventilators) keinen Qualitätsmangel dar. Sie kann, wie oben beschrieben, mit dem Auswuchtset beseitigt werden.

Balancing Kit

Dieses Gerät entspricht der EG-Richtlinie 2002/96/EG. Das Symbol mit der durchgestrichenen Abfalltonne am Gerät bedeutet, dass das Gerät nach seiner Aussonderung nicht im Haushaltsmüll entsorgt werden darf, sondern an einer Sammelstelle für Elektro- und Elektronikgeräte oder beim Kauf eines gleichwertigen Neugerätes beim Händler abzugeben ist.

Der Benutzer hat Sorge zu tragen, dass das Gerät nach seiner Aussonderung an einer geeigneten Sammelstelle abgegeben wird. Ein Nichtbeachten dieser Vorschrift ist gemäß der geltenden Abfallordnung strafbar. Das geeignete Sortieren von Abfall und nachfolgende Recyclen des aussortierten Gerätes zur umweltverträglichen Entsorgung trägt zum Schutz von Umwelt und Gesundheit bei und dient der Wiederverwendung der recyclingfähigen Materialien, aus denen das Gerät besteht. Für detailliertere Informationen bezüglich der verfügbaren Sammelsysteme wenden Sie sich an ihre örtliche Behörde oder an den Händler, bei dem Sie das Gerät gekauft haben. Die Hersteller und Importeure kommen ihrer Verpflichtung zum umweltfreundlichen Recycling, Verarbeiten und Entsorgen sowohl direkt als auch durch Teilnahme an einem Kollektivsystem (in Deutschland Stiftung EAR) nach.
