Tipo di prodotto	Riscaldatore d'appoggio radiante alogeno
Marca	Midea
Modello	NS1213C1E
Potenza nominale	1,2 kW
Tensione di alimentazione	220-240 V ~ 50 Hz
Consumo elettrico massimo	1,156 kW
Potenza minima	0,4 kW
Impostazioni di potenza	2 livelli (0,4 kW / 1,2 kW)
Oscillazione	Sì, tramite interruttore dedicato
Tipo di riscaldamento	Alogeno (tubo al quarzo)
Sicurezza	Interruttore di ribaltamento (spegnimento in caso di caduta), fusibile termico di sicurezza
Protezione contro il surriscaldamento	Sì, spegnimento automatico
Distanza di sicurezza	1 m davanti e sui lati, 0,5 m dietro
Pulizia	Spolverare le griglie; pulire il riflettore con un panno morbido e un detergente delicato
Montaggio	Piastra di base da fissare con i dadi ad alette forniti
Uso	Solo per interni, non coprire, non utilizzare in bagno o piscina
Pubblico di riferimento	Adatto a spazi ben isolati o uso occasionale; sconsigliato senza supervisione per persone vulnerabili

Domande frequenti - NS1213C1E MIDEA

Come assemblare il radiatore Midea NS1213C1E?

Per assemblare il radiatore, rimuovere i dadi ad alette situati sotto l'unità principale. Posizionare l'unità su una superficie piana, con gli elementi riscaldanti verso l'alto. Montare la piastra di base allineando le sporgenze con i ritagli. Riavvitare saldamente i dadi ad alette. Far passare il cavo di alimentazione nel passacavo e posizionare il coperchio.

Quali precauzioni di sicurezza bisogna rispettare?

Non coprire il radiatore (rischio di surriscaldamento). Mantenere una distanza di almeno 1 m davanti e sui lati, 0,5 m dietro. Utilizzare su una superficie piana e stabile affinché l'interruttore di ribaltamento funzioni. Non utilizzare in bagno, doccia o vicino a una piscina. Scollegare prima della pulizia.

Come pulire l'apparecchio?

Prima di qualsiasi pulizia, spegnere e scollegare l'apparecchio, quindi lasciarlo raffreddare. Utilizzare un panno pulito e asciutto o leggermente umido per le superfici esterne. Per pulire l'interno, rimuovere il coperchio superiore (2 viti), quindi la griglia di protezione. Gli elementi alogeni possono essere rimossi delicatamente con un panno. Pulire il riflettore con un panno imbevuto di detergente delicato, senza solventi. Aspirare le griglie di ventilazione.

Perché il mio radiatore non riscalda?

Verificare prima che la spina sia ben inserita e che la presa funzioni. Assicurarsi che l'apparecchio sia su una superficie piana: l'interruttore di ribaltamento può bloccare il funzionamento se il radiatore non è dritto. Controllare che il fusibile termico non sia scattato (in caso di surriscaldamento, scollegare e lasciare raffreddare). Se il problema persiste, contattare un servizio autorizzato.

Posso usare questo radiatore in bagno?

No, questo radiatore non deve essere utilizzato in bagno, doccia o vicino a una piscina. È progettato solo per uso interno asciutto. L'umidità presenta un rischio di folgorazione e danneggiamento dell'apparecchio.

Qual è la potenza massima del riscaldamento?

La potenza nominale massima è di 1,2 kW. Si ottiene accendendo entrambi i livelli tramite l'interruttore 1200W. In modalità bassa potenza, il consumo è di circa 0,4 kW. Il consumo elettrico ausiliario a piena potenza è di 1,156 kW.

Come funziona l'oscillazione?

L'oscillazione si attiva premendo l'interruttore Oscillazione situato sull'apparecchio. Il radiatore inizia quindi ad oscillare orizzontalmente per diffondere il calore su un angolo più ampio. Per fermarlo, premere nuovamente lo stesso interruttore.

Cosa fare in caso di surriscaldamento?

Se il radiatore si spegne automaticamente a causa di un surriscaldamento, scollegarlo immediatamente. Lasciarlo raffreddare completamente. La causa più frequente è l'accumulo di polvere o lanugine nelle griglie. Pulire le griglie di ventilazione con un aspirapolvere. Se il problema persiste, contattare un servizio autorizzato.

Come riporre l'apparecchio?

Lasciare raffreddare il radiatore prima di riporlo. Imballarlo nella sua confezione originale se possibile, o in un luogo fresco e asciutto. Evitare di posizionare oggetti pesanti sopra e riporre gli accessori (dadi, piastra di base) insieme al radiatore.

Questo radiatore è adatto per una camera dei bambini?

È sconsigliato senza supervisione. I bambini di età inferiore a 3 anni devono essere tenuti lontani o sotto supervisione costante. I bambini da 3 a 8 anni possono accendere/spegnere solo sotto supervisione. Attenzione ai rischi di ustioni: il radiatore diventa molto caldo. Posizionarlo fuori dalla portata e non lasciarlo funzionare senza sorveglianza in una stanza in cui un bambino potrebbe rimanere da solo.

MANUALE UTENTE NS1213C1E MIDEA

145x210mm 1.italiano

Midea

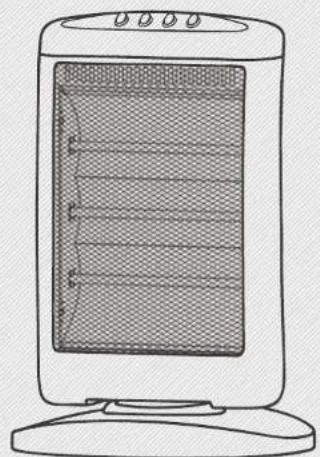

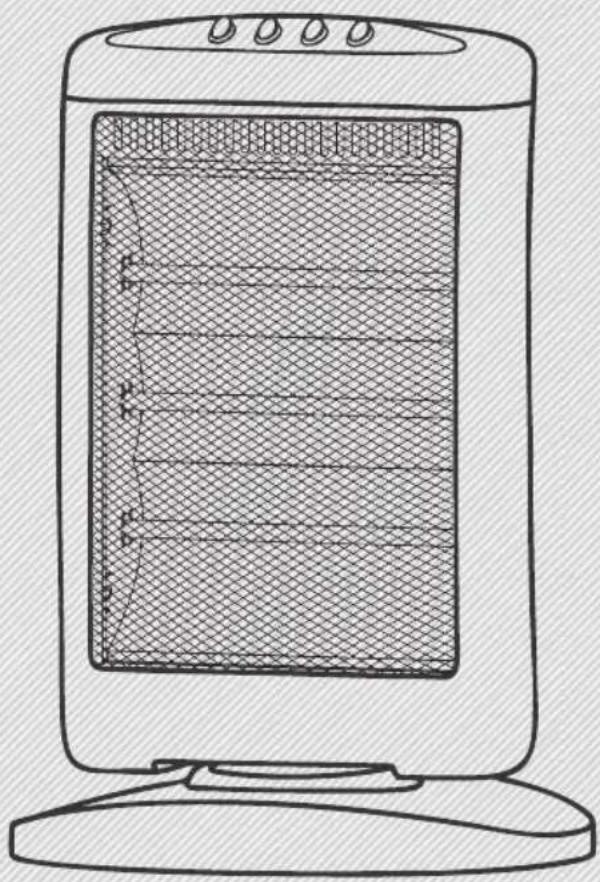

Riscaldatore Radiante a Infrarossi

MODELLO:NS12-13C1E

Questo prodotto è adatto solo per spazi ben coibentati o per un uso occasionale.

LEGGI E CONSERVA QUESTE ISTRUZIONI

Attenzione: le immagini nel manuale servono unicamente come riferimento.

Distribuito da: Midea Italia S.r.l. a socio unico

Viale Luigi Bodio 29/37 20158 Milano Italia

midea.com/it

IMPORTANTI MISURE DI SICUREZZA

Quando si utilizza un qualsiasi elettrodomestico, le precauzioni di sicurezza basilari dovrebbero sempre essere seguite, incluse le seguenti:

1. Per assicurare familiarità con i controlli, misure di sicurezza, e operazioni per il tuo riscaldatore - leggi tutte le istruzioni prima di utilizzarlo.
2. Non inserire oggetti estranei attraverso l'aspirazione o le bocchette di scarico.
3. Questo apparecchio può essere utilizzato da bambini di età superiorea 8 anni e persone con ridotte capacità fisiche, sensoriali o mentali o mancanza di esperienza e conoscenza se sono stati supervisionati o istruiti sull'uso dell'apparecchio in modo sicuro e comprendono ipossibili rischi. I bambini non devono giocare con l'apparecchio.La pulizia e la manutenzione dell'utente non devono essere eseguite da bambini senza supervisione.
4. Scollegare il cavo dalla presa prima di pulirlo. Il riscaldatore non dovrebbe mai essere usato in condizioni in cui esso può essere immerso o entrare in contatto con l'acqua. Allo stesso modo non collegare il riscaldatore se le sue superfici sono umide.
5. Non utilizzare l'apparecchio sulla stessa presa o circuito elettrico con altri apparecchi elettrici in modo da prevenire il circuito da sovraccarico, che potrebbe causare incendi. Si prega di non prolungare i cavi di alimentazione da soli o utilizzare una presa mobile.
6. Scollegare il riscaldatore afferrando la spina e tirandola dalla presa. MAI STRATTONARE IL CAVO.

7. Se il cavo di alimentazione è danneggiato, deve essere sostituito dal suo agente di servizio o una persona con una qualifica simile per evitare rischi.

8. Non usare in luoghi nei quali il riscaldatore sarà lasciato incustodito per lunghi periodi di tempo. (per esempio - diverse settimane in un cottage estivo non occupato)

9. Non utilizzare allegati non raccomandati e venduti da Distributore MIDEA.

10. Allentare i collegamenti tra la spina del riscaldatore e il la presa elettrica potrebbe causare il surriscaldamento della spina.

11. Assicurarsi che nessun altro dispositivo sia collegato allo stesso circuito come il tuo riscaldatore. Potrebbe verificarsi un sovraccarico del circuito risultante in luci attenuate, fusibili bruciati, circuito scattato interruttori o pericolo di incendio.

12. Il riscaldatore è destinato solo all'uso domestico in ambienti chiusi.

13. Il riscaldatore non deve essere posizionato immediatamente sotto la presa.

14. Avvertenza: per evitare il surriscaldamento, non coprire Il riscaldatore.

15. Non usare questo riscaldatore nelle immediate vicinanze di un bagno, una doccia o una piscina.

16.

Smaltimento corretto di questo prodotto

Questo marchio indica che questo prodotto non deve essere smaltito con altri rifiuti domestici in tutta l'UE. Per evitare possibili danni all'ambiente o alla salute umana derivanti dallo smaltimento incontrollato dei rifiuti, riciclarlo responsabilmente per promuovere il riutilizzo sostenibile delle risorse materiali. Per restituire il dispositivo utilizzato, utilizzare i sistemi di restituzione e raccolta o contattare il rivenditore presso il quale è stato acquistato il prodotto. Possono prendere questo prodotto per il riciclaggio sicuro per l'ambiente.

1. I bambini di meno di 3 anni dovrebbero essere tenuti lontani, a meno che non siano continuamente supervisionato. Bambini di età compresa tra 3 anni e meno di 8 anni devono solo accendere / spegnere l'apparecchio, a condizione che sia stato correttamente posizionato o installato e che siano supervisionati e istruiti nell'uso dell'apparecchio in modo

sicuro, comprendendo i possibili rischi. I bambini di età compresa tra 3 anni e meno di 8 anni non devono collegare, regolare e pulire l'apparecchio o eseguire manutenzione dell'utente.

1. ATTENZIONE - Alcune parti di questo prodotto possono diventare molto calde e causare ustioni. Un'attenzione particolare deve essere prestata dove sono presenti bambini e persone vulnerabili.

2. AVVERTENZA: questo riscaldatore non è dotato di un dispositivo per controllare la temperatura della stanza. Non usare questo riscaldatore in piccole stanze quando sono occupati da persone non capace di lasciare la stanza da sole, a meno che non venga fornita una supervisione costante.

3. Non usare questo riscaldatore con un programmatore, un timer o altro altro dispositivo che accende automaticamente il riscaldatore, poiché esiste un rischio di incendio se il riscaldatore è coperto o posizionato in modo errato.

ATTENZIONE: PER EVITARE SURRISCALDAMENTO, NON COPRIRE IL RISCALDATORE.

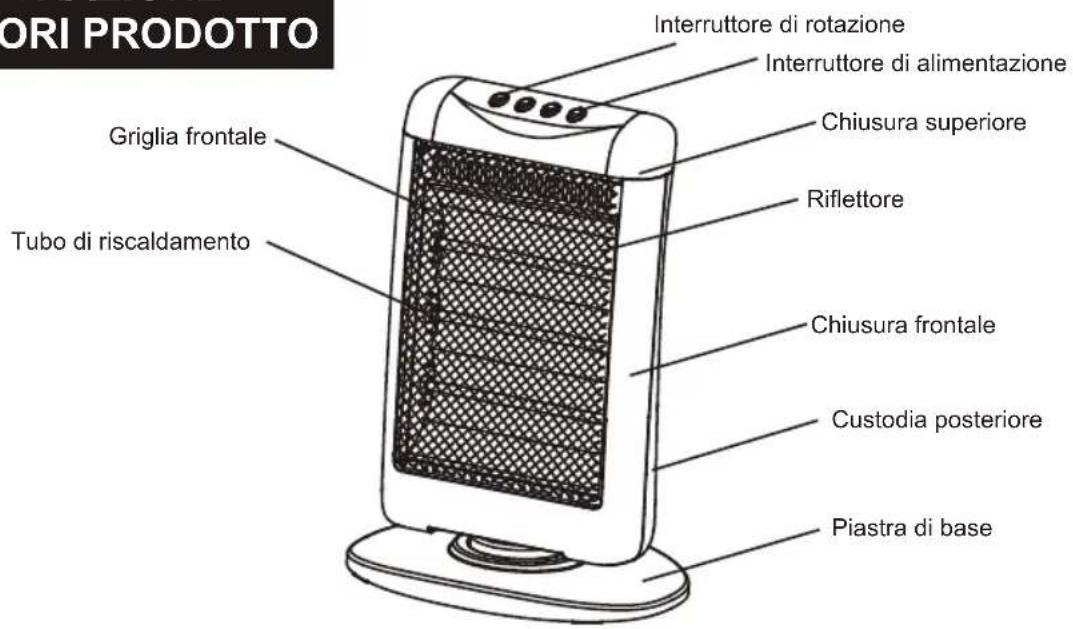

ILLUSTRAZIONE SETTORI PRODOTTO

ORI PRODOTTO Interruttore di rotazione Interruttore di alimentazione Griglia frontale Chiusura superiore Riflettore Tubo di riscaldamento Chiusura frontale Custodia posteriore Piastra di base

MONTAGGIO

Assemblare il corpo principale del riscaldatore e la piastra di base come segue:
1. Rimuovere i dadi a farfalla dalla parte inferiore dell'unità principale.
2. Posizionare l'unità principale su una superficie piana con gli elementi riscaldanti più in alto.
3. Montare la piastra di base sul fondo dell'unità principale. Abbina le proiezioni sull'unità principale con i ritagli nella piastra di base.
4. Montare i dadi a farfalla attraverso la piastra di base e avvitarli saldamente nel parte inferiore dell'unità principale.
5. Passare il cavo di alimentazione attraverso il canale guida cavo e montare il coperchio guida.

ISTRUZIONI PER L'USO

1. Inserire la spina in una presa adatta.
2. Assicurarsi che l'unità sia posizionata su una superficie piana. L'unità potrebbe non funzionare se è posizionato su una superficie irregolare, poiché l'interruttore di ribaltamento potrebbe non funzionare
3. Posizionare l'interruttore di accensione sulla posizione ON. Gli elementi superiori e centrali lo faranno operare. Il restante tubo può essere acceso premendo l'interruttore 1200W per la piena potenza.
4. Premere l'interruttore Oscillazione per attivare la funzione oscillante dell'unità principale.
5. Dopo l'uso, spegnere tutti gli interruttori e rimuovere la spina principale dalla presa a muro.

ATTENZIONE: l'asta di spinta dell'interruttore di ribaltamento deve essere libera di muoversi e dovrebbe non essere mai manomessa o bloccata in posizione poiché ciò disabilita la punta di sicurezza del circuito di protezione.

CONTROLLO DI SICUREZZA

Il riscaldatore è dotato di un fusibile termico del dispositivo di sicurezza che spegne il riscaldatore in caso di surriscaldamento o malfunzionamento.

Se il surriscaldamento o malfunzionamenti continuano, restituire il riscaldatore ad un servizio di assistenza approvato o ad un Agente qualificato.

La causa più comune di surriscaldamento è costituita da depositi di polvere o lanugine che entrano nel riscaldatore, assicurarsi che questi depositi vengano rimossi regolarmente scollegando l'unità e prese d'aria aspirapolvere e griglia frontale.

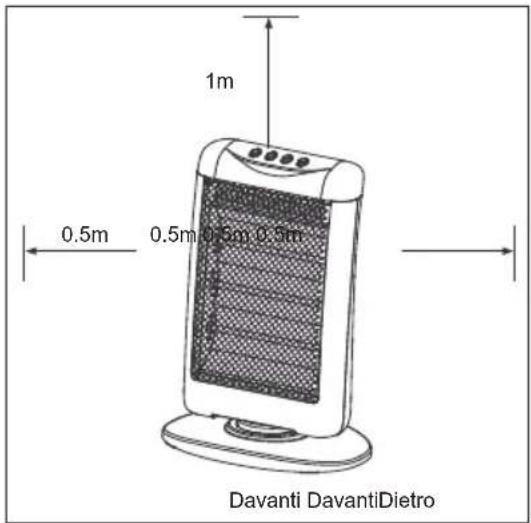

Distanza di sicurezza durante l'uso in un luogo stretto e distanza con gli oggetti circostanti

1m 0.5m 0.5m 0.5m 0.3m Davanti DavantiDietro

Tavola per informazioni sui requisiti per l'ambiente degli apparecchi					P
Identificazione modello(i): NS12-13C1E
Oggetto Oggetto	Simbolo V	Valore Unità	Unità
Calore in uscita				Tipologia di ingresso di calore, solo per gli apparecchi per il riscaldamento d'ambiente locale (selezionane uno)
Calore in uscita nominale	Pnom	1,2	kW	Controllo della carica di calore manuale con termostato integrato	[no]
Calore in uscita minimo (indicativo)	Pmin	0,4	kW	Controllo della carica di calore manuale con riscontro dalla temperatura della stanza o dall'esterno	[no]
Calore in uscita massimo continuo	Pmax	1,2	kW	Controllo elettrico della carica di calore con riscontro dalla temperatura della stanza o dall'esterno	[no]
Consumo elettricità ausiliario Calore in uscita supportato da ventola					[no]
Con calore in uscita nominale	elmax	1,156	kW	Tipologia di controllo della temperatura in uscita nella stanza (selezionane una)
Con calore in uscita minimo	elmin	0,395	kW	Uscita di calore a stadio singolo e nessun controllo della temperatura della stanza	[no]
In modalità standby	eISB	N/A	W	Due o più stadi manuali, nessun controllo della temperatura della stanza	[yes]
				Con termostato meccanico per il controllo della temperatura della stanza	[no]
				Con controllo della temperatura della stanza elettronico	[no]
				Controllo elettronico della temperatura della stanza e timer giornaliero	[no]
				Controllo elettronico della temperatura della stanza e timer settimanale	[no]
				Altre opzioni di controllo (multiple selezioni possibili)
				Controllo temperatura della stanza, con rilevamento di presenza	[no]
				Controllo temperatura della stanza, con rilevamento finestre aperte	[no]
				Con opzione di controllo distanza	[no]
				Con controllo di accensione adattivo	[no]
				Con limite di tempo operativo	[no]
				Con sensore a lampadina nero	[no]
Contatti:	Midea Italia S.r.l. a socio unicoViale Luigi Bodio 29/37 20158 Milano Italia
Attenzione:Per gli apparecchi per il riscaldamento d'ambiente locale, l'efficienza energetica stagionale misurata del riscaldamento d'ambiente non può essere peggiore del valore dichiarato come calore in uscita nominale.
L'efficienza energetica stagionale di tutti i riscaldatori d'ambiente eccetto quelli destinati ad uso commerciale, _s (%)				32

CURA, PULIZIA E STOCCAGGIO

Spegnere e scollegare il riscaldatore prima di pulirlo. Lasciare che si raffreddi. Usare solo un panno pulito, asciutto o leggermente inumidito per pulire solo le superfici esterne.

1. Rimuovere le due viti che fissano il coperchio superiore alla parte posteriore dell'unità principale.
2. Rimuovere la griglia di protezione.
3. Le alette di ritenzione della grata del reticolo devono essere piegate verso l'alto e la griglia a traliccio può essere rimossa.
4. Gli elementi alogeni possono essere rimossi tenendoli al centro con un panno, facendoli scorrere leggermente su un lato prima di tirarli in avanti. Evitare il contatto diretto con il vetro dell'elemento alogeno.
5. Il riflettore può quindi essere pulito usando un panno inumidito con un detergente delicato. Non utilizzare solventi, prodotti chimici o smalto sul riflettore.
6. La rete reticolare può essere pulita usando una spazzola morbida o un aspirapolvere.
7. Invertendo i passaggi sopra dovrebbe quindi assemblare il riscaldatore.

Lasciare raffreddare il riscaldatore prima di riporlo. Imballare il riscaldatore nella sua confezione originale fornisce la migliore protezione per conservare l'unità in un luogo fresco e asciutto.

AVVERTENZA: tessuto, indumenti o altri materiali infiammabili possono incendiarsi se posti a contatto o in prossimità del riscaldatore. Nessun materiale infiammabile deve essere posizionato entro 1 metro dalla parte anteriore o laterale o 0,5 metri dalla parte posteriore della stufa. L'asta di spinta del commutatore non deve essere manomessa o bloccata in posizione, in quanto ciò disabiliterà l'operazione di interruzione di sicurezza del ribaltamento. Il riscaldatore deve essere posizionato su una superficie piana e stabile per garantire il corretto funzionamento del puntale. L'individuazione del riscaldatore su una superficie irregolare può causare il mancato funzionamento dell'interruttore rendendo inutilizzabile il riscaldatore.

LEGGI E CONSERVA QUESTE ISTRUZIONI
