MANUALE UTENTE EXP40U339CW ELECTROLUX

Condizionatore portatile

SERVIZIO CLIENTI E MANUTENZIONE

Grazie per aver acquistato un apparecchio Electrolux. Hai scelto un prodotto che porta con sé decenni di esperienza professionale e innovazione. Ingegnoso e alla moda, è stato creato pensando a te. Quindi ogni volta che lo usi, puoi essere sicuro che avrai grandi risultati ogni volta. Benvenuti a Electrolux. Usare sempre pezzi di ricambio originali. Quando contatti il nostro centro di manutenzione autorizzato, assicurati di avere i seguenti dati disponibili: Modello, PNC, Numero seriale. I dati si possono trovare sulla targhetta di indenti󰘰cazione. Visita il nostro sito web su: Ottieni consigli sull’uso, brochure, risoluzioni dei problemi, informazioni sulla manutenzione: www.electrolux.com/webselfservice Registra il tuo prodotto per un servizio migliore: www.registerelectrolux.com Compra Accessori, Consumabili e pezzi di ricambio originali per il tuo apparecchio: www.electrolux.com/shop

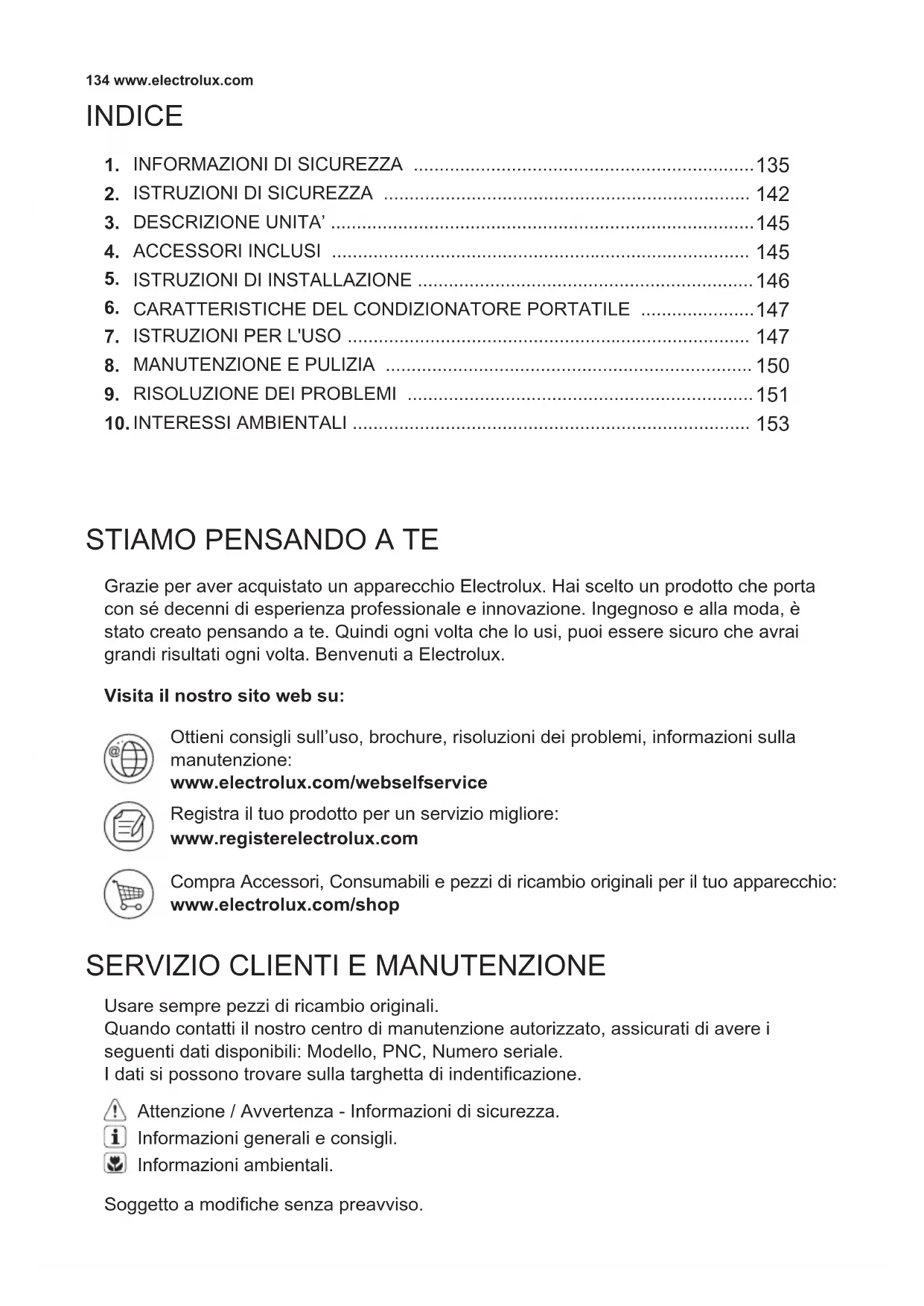

INDICE Attenzione / Avvertenza - Informazioni di sicurezza. Informazioni generali e consigli. Informazioni ambientali.135ITALIANO

INFORMAZIONI DI SICUREZZA

• Quest’apparecchio può essere usato dai bambini di 8 anni e oltre e da persone con ridotte capacità 󰘰siche, mentali o sensoriali o con mancanza di esperienza e conoscenza se sono supervisionati o istruiti riguardo l’uso dell’applicazione in modo sicuro e consapevole dei pericoli.

• La pulizia e la manutenzione dell’utente non possono essere e󰘯ettuate dai bambini senza supervisione. I bambini non devono giocare con l’unità.

• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un suo agente di manutenzione o da persone parimente quali󰘰cate per evitare pericoli. Questo manuale spiega l'uso corretto del tuo nuovo condizionatore d'aria portatile. Leggere attentamente questo manuale prima di utilizzare il prodotto. Questo manuale deve essere conservato in un luogo sicuro per una comoda consultazione. AVVERTENZA!

• Contatta il tecnico di manutenzione autorizzato per la riparazione o la manutenzione di quest’unità. Simbolo Nota Spiegazione ATTENZIONE Questo simbolo indica che questo apparecchio utilizza un refrigerante in󰘰ammabile. Se il refrigerante perde ed è esposto a una fonte di accensione esterna, c'è il rischio di incendio. AVVERTENZA Questo simbolo indica che il manuale operativo deve essere letto attentamente. AVVERTENZA Questo simbolo indica che il personale addetto all'assistenza deve maneggiare questa apparecchiatura facendo riferimento al manuale di installazione. AVVERTENZA Questo simbolo indica che sono disponibili informazioni come il manuale d'uso o il manuale di installazione.136 www.electrolux.com

1. Non utilizzare l'unità senza il 󰘰ltro dell'aria.

2. Non utilizzare l'unità vicino a fonti di calore o 󰘰amme

3. Non esporre l’unità all'esterno alla luce solare diretta

4. Conservare o spostare sempre l'unità in posizione

5. Non coprire l'apparecchio durante il funzionamento o

6. Scaricare sempre la condensa prima di riporre l'unità.

• Contatta l’installatore per l’installazione di quest’unità.

• Il condizionatore d'aria portatile non è destinato all'uso da parte di bambini piccoli di persone inferme senza supervisione.

• I bambini piccoli devono essere sorvegliati per assicurarsi che non giochino con il condizionatore d'aria portatile.

• Ci sono regole del consiglio locale per quanto riguarda i livelli di rumore massimi consentiti emessi dai condizionatori d'aria.

• Se il cavo di alimentazione deve essere sostituito, i lavori di sostituzione devono essere eseguiti solo da personale autorizzato.

• Il lavoro di installazione deve essere eseguito in conformità con le normative nazionali sul cablaggio solo da personale autorizzato (se applicabile). Un collegamento errato può causare surriscaldamento e incendi.

• Fare attenzione a non intrappolare le dita sulla ventola durante la regolazione dell'oscillazione delle lamelle orizzontali.

• Il fusibile è 250V 3,15A, di tipo ceramico.

• La pulizia e la manutenzione dell’utente non possono essere e󰘯ettuate dai bambini senza supervisione. Attenzione che i refrigeranti potrebbero essere inodori.137ITALIANO AVVERTENZA! Avvertenza per il cavo di alimentazione

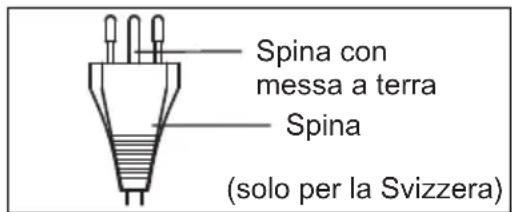

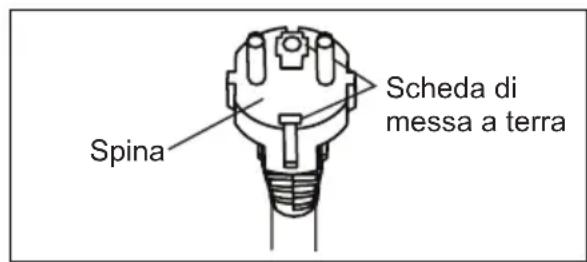

• Questa spina di alimentazione deve essere inserita solo in una presa a muro adeguata. Non utilizzare insieme a prolunghe.

• Spingere saldamente la spina di alimentazione nella presa e assicurarsi che non sia allentata.

• Non tirare, deformare o modi󰘰care il cavo di alimentazione, né immergerlo in acqua. Tirare o utilizzare in modo improprio il cavo di alimentazione può causare danni all'unità e provocare scosse elettriche.

• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un suo agente di manutenzione o da persona parimente quali󰘰cata per evitare pericoli. Utilizzare solo il AVVERTENZA! Avvertenze per l’uso

• Non modi󰘰care nessuna parte di questo prodotto.

• Non inserire nulla in nessuna parte dell'unità.

• Assicurarsi che l'alimentatore utilizzato abbia una tensione nominale adeguata. Utilizzare solo un'alimentazione di rete da 220 - 240 V, 50 Hz, 10 A. L'uso di un alimentatore con una tensione nominale impropria può causare danni all'unità e possibilmente incendi.

• Utilizzare sempre un interruttore automatico o un fusibile antide󰘱agranti con un amperaggio adeguato. Non utilizzare in nessun caso 󰘰li, spine o altri oggetti al posto di un fusibile adeguato.

• In caso di qualsiasi anomalia con il condizionatore portatile (es. odore di bruciato), non staccare direttamente la spina, aprire prima la 󰘰nestra per la ventilazione, quindi spegnere l'unità e scollegare l'alimentazione.

Punti da ricordare quando si usa il condizionatore portatile138 www.electrolux.com

• Assicurarsi di spegnere l'unità e scollegare il cavo di alimentazione prima di eseguire qualsiasi operazione di manutenzione o pulizia.

• Non posizionare l'unità vicino a fonti di calore o 󰘰amme libere durante la sostituzione dei 󰘰ltri.

• Non spruzzare o versare acqua direttamente sull'unità. L'acqua può causare scosse elettriche o danni alle apparecchiature.

• Lo scarico deve essere eseguito ogni volta che si sposta il condizionatore d'aria. Se rimane dell'acqua nel serbatoio, potrebbe fuoriuscire durante lo spostamento.

• Per garantire un corretto drenaggio, il tubo di drenaggio non deve presentare piegature e non deve essere sollevato durante la modalità a secco o la modalità di riscaldamento. Se il tubo è piegato o sollevato, l'acqua scaricata potrebbe fuoriuscire nella stanza. (solo per il Regno Unito) Spina Spina quadrata con messa a terra Spina Spina con messa a terra (solo per la Svizzera) Spina Scheda di messa a terra cavo di alimentazione speci󰘰cato dal produttore per la sostituzione.

• Quest’apparecchio deve essere collegato a terra. Quest’apparecchio è dotato di un cavo con un 󰘰lo di terra. La spina deve essere inserita in una presa correttamente installata e dotata di messa a terra. Non tagliare o rimuovere in nessun caso il pin quadrato con messa a terra (solo per il Regno Unito) da questa spina.139ITALIANO

• La temperatura intorno al tubo di scarico non deve essere inferiore al punto di congelamento durante l'uso. L'acqua scaricata può congelare all'interno del tubo, provocando il traboccamento dell'acqua all'interno dell'unità nella stanza.

• Non ostruire l'uscita dell'aria di scarico con ostacoli. Le prestazioni di ra󰘯reddamento possono essere ridotte o interrompersi completamente.

• Fornire un dispositivo di corrente residua (RCD) antide󰘱agrante per la protezione da scosse elettriche in conformità con gli standard britannici e le regole di cablaggio.

• L'esposizione al 󰘱usso d'aria diretto per un lungo periodo di tempo potrebbe essere pericolosa per la salute. Non esporre gli occupanti, gli animali domestici o le piante al 󰘱usso d'aria diretto per lunghi periodi di tempo.

• Non utilizzare questo condizionatore d'aria portatile per scopi speciali non speci󰘰cati (ad es. conservazione di dispositivi di precisione, cibo, animali domestici, piante e oggetti d'arte). L'utilizzo in questo modo potrebbe danneggiare tale proprietà.

• Non utilizzare mezzi per accelerare il processo di sbrinamento o per pulire, diversi da quelli consigliati dal produttore.

• L'apparecchio deve essere conservato in un locale senza fonti di accensione in funzione continua (ad esempio: 󰘰amme libere, un apparecchio a gas in funzione o un riscaldatore elettrico in funzione).

• Non forare o bruciare.

• Deve essere rispettata la conformità alle normative nazionali sul gas.

• Tenere le aperture di ventilazione libere da ostruzioni.140 www.electrolux.com ATTENZIONE! Informazioni speci󰘰che sugli apparecchi con gas refrigerante R290.

• Leggere attentamente tutte le avvertenze.

• Durante lo sbrinamento e la pulizia dell'apparecchio, non utilizzare strumenti diversi da quelli consigliati dalla ditta produttrice.

• L'apparecchio deve essere conservato in un locale senza fonti di accensione in funzione continua (ad esempio: 󰘰amme libere, un apparecchio a gas in funzione o un riscaldatore elettrico in funzione).

• Non forare o bruciare.

• I gas refrigeranti possono essere inodori.

• Quest’apparecchio contiene un certo numero di grammi (vedere l'etichetta dei dati tecnici sul retro dell'unità) di gas refrigerante R290.

• L'R290 è un gas refrigerante conforme alle direttive europee sull'ambiente. Non forare nessuna parte del circuito frigorifero.

• Se l'apparecchio viene installato, utilizzato o immagazzinato in un'area non ventilata, il locale deve essere progettato in modo da prevenire l'accumulo di perdite di refrigerante con conseguente rischio di incendio o esplosione dovuto all'accensione del refrigerante causata da stufe elettriche, stufe o altre fonti di accensione.

• L'apparecchio deve essere immagazzinato in modo da evitare guasti meccanici.

• I soggetti che operano o operano sul circuito frigorifero devono essere muniti di idonea certi󰘰cazione rilasciata da un ente accreditato che garantisca la competenza nella gestione dei refrigeranti secondo una speci󰘰ca valutazione riconosciuta da associazioni del settore. NOTA: VERIFICARE SULLA PIASTRA IL TIPO DI GAS

REFRIGERANTE UTILIZZATO NELL'APPARECCHIO.141ITALIANO

Trasporto di apparecchiature contenenti refrigeranti in󰄈ammabili Vedi regolamento di trasporto. Marcatura di apparecchiature mediante segnaletica Vedi le normative locali. Smaltimento di apparecchiature che utilizzano refrigeranti in󰄈ammabili Vedi le normative nazionali. Stoccaggio di attrezzature/apparecchiature Lo stoccaggio dell'attrezzatura deve essere conforme alle istruzioni del produttore. Stoccaggio di attrezzature imballate (invendute). La protezione dell'imballaggio di stoccaggio deve essere realizzata in modo tale che i danni meccanici all'apparecchiatura all'interno dell'imballaggio non provochino una perdita della carica di refrigerante. Il numero massimo di apparecchiature che possono essere conservate insieme sarà determinato dalle normative locali.

Ulteriori informazioni

• Le riparazioni devono essere eseguite in base alle raccomandazioni dell'azienda produttrice. La manutenzione e le riparazioni che richiedono l'assistenza di altro personale quali󰘰cato devono essere eseguite sotto la supervisione di una persona speci󰘰ca nell'uso di refrigeranti in󰘰ammabili.142 www.electrolux.com

Note sul funzionamento

• Attendere 4 minuti a󰘲nché il compressore riprenda il ra󰘯reddamento. Se si spegne il condizionatore d'aria e lo si riavvia immediatamente, attendere 4 minuti a󰘲nché il compressore riprenda il ra󰘯reddamento. C'è un dispositivo elettronico nell'unità che mantiene il compressore spento per 4 minuti per sicurezza.

• In caso di interruzione di corrente durante l'uso, attendere 4 minuti prima di riavviare l'unità. Dopo aver ripristinato l'alimentazione, riavviare il condizionatore d'aria portatile. Se l'alimentazione è rimasta spenta per meno di quattro minuti, assicurarsi di attendere almeno quattro minuti prima di riavviare l'unità. Se si riavvia il condizionatore d'aria entro quattro minuti, un dispositivo di protezione nell'unità può causare lo spegnimento del compressore. Questo dispositivo di protezione impedirà il ra󰘯reddamento per circa 5 minuti. Qualsiasi impostazione precedente verrà annullata e l'unità tornerà all'impostazione iniziale.

• Quando si spegne l'unità in modalità ra󰘯reddamento, il compressore si spegnerà immediatamente e il motore della ventola superiore/inferiore si fermerà dopo 5 secondi. Se si passa dalla modalità di ra󰘯reddamento a quella di ventilazione, il compressore si spegnerà immediatamente e il motore della ventola inferiore smetterà di funzionare dopo 5 secondi. Se si passa dalla modalità di riscaldamento a quella di ventilazione, il compressore si spegnerà immediatamente e il motore della ventola inferiore smetterà di funzionare dopo 30 secondi.

• Funzionamento a bassa temperatura: La tua unità si sta congelando? Il congelamento può veri󰘰carsi quando l'unità è impostata vicino a 18ºC in condizioni di bassa temperatura ambiente, specialmente di notte. In queste condizioni, un ulteriore calo di temperatura può causare il congelamento dell'unità. L'impostazione dell'unità a una temperatura più alta ne eviterà il congelamento.

• La modalità a secco riduce la temperatura ambiente. L'aria calda verrà espulsa dall'uscita dell'aria di scarico, ma ciò è normale e non indica un problema con l'unità.

• Questo condizionatore d'aria portatile so󰘲a l'aria calda generata dall'unità all'esterno della stanza tramite il tubo di scarico mentre è in modalità ra󰘯reddamento. Nel frattempo, la stessa quantità d'aria entrerà nella stanza dall'esterno attraverso eventuali aperture della stanza.

• Qualsiasi persona coinvolta nel lavoro o nell'irruzione in un circuito del refrigerante deve essere in possesso di un certi󰘰cato in corso di validità rilasciato da un'autorità di valutazione accreditata nel settore, che autorizza la propria competenza a gestire i refrigeranti in sicurezza in conformità con una speci󰘰ca di valutazione riconosciuta dal settore.

• La manutenzione deve essere eseguita solo come raccomandato dal produttore dell'apparecchiatura. La manutenzione e la riparazione che richiedono l'assistenza di altro personale quali󰘰cato devono essere eseguite sotto la supervisione della persona competente nell'uso di refrigeranti in󰘰ammabili.

• L'intervallo di temperatura di lavoro del condizionatore d'aria portatile è 16-35ºC (60-95ºF) in modalità di ra󰘯reddamento; 5-27ºC (41-80ºF) in modalità riscaldamento.

• WiFi Frequenza di lavoro e potenza massima in uscita: 2412-2472 MHz, 15,72dBm Per prevenire lesioni all'utente o ad altre persone e danni materiali, è necessario seguire le seguenti istruzioni. Un funzionamento errato dovuto all'ignoranza delle istruzioni può causare danni o danni. La gravità è classi󰘰cata dalle seguenti indicazioni: Questo simbolo indica la possibilità di morte o lesioni gravi. Questo simbolo indica la possibilità di lesioni o danni materiali. ATTENZIONE! AVVERTENZA! Di seguito sono riportati i signi󰘰cati dei simboli utilizzati in questo manuale: Questo simbolo indica di non farlo mai. Questo simbolo indica di farlo sempre.143ITALIANO Attenzione Signi󰄈cato Collegare correttamente la spina di alimentazione In caso contrario, potrebbe causare scosse elettriche, incendi ed esplosioni a causa dell'eccessiva generazione di calore Non azionare o fermare l'unità inserendo o estraendo la spina di alimentazione In caso contrario, potrebbe causare scosse elettriche, incendi ed esplosioni a causa della generazione di calore Non danneggiare o utilizzare un cavo di alimentazione non speci󰘰cato In caso contrario, potrebbe causare scosse elettriche, incendi ed esplosioni. Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, o da un centro di manutenzione autorizzato o da persona parimente quali󰘰cata per evitare pericoli. Non modi󰘰care la lunghezza del cavo di alimentazione né condividere la presa con altri apparecchi In caso contrario, potrebbe causare scosse elettriche, incendi ed esplosioni a causa della generazione di calore Non operare con le mani bagnate o in ambienti umidi Potrebbe causare una scossa elettrica. Non dirigere il 󰘱usso d'aria verso gli occupanti della stanza Questo potrebbe danneggiare la tua salute Assicurare sempre una messa a terra e󰘲cace Una messa a terra in modo sbagliato può essere causa di scosse elettriche. Non permettere all'acqua di entrare nelle parti elettriche Potrebbe causare guasti all'unità o scosse elettriche Installare sempre un interruttore automatico e un circuito di alimentazione dedicato L’installazione scorretta potrebbe causare scosse elettriche, incendi ed esplosioni Scollegare l'unità se fuoriescono suoni, odori o fumo strani Potrebbe causare scosse elettriche, incendi ed esplosioni Non utilizzare la presa se è allentata o danneggiata Potrebbe causare scosse elettriche, incendi ed esplosioni Non aprire l'unità durante il funzionamento Potrebbe causare scosse elettriche, incendi ed esplosioni Tieni lontane le armi da fuoco Potrebbe causare incendi ed esplosioni Non utilizzare il cavo di alimentazione vicino ad apparecchi di riscaldamento Potrebbe causare scosse elettriche, incendi ed esplosioni Non utilizzare il cavo di alimentazione vicino a gas in󰘰ammabili o combustibili, come benzina, benzene, diluenti, ecc. Potrebbe causare scosse elettriche, incendi ed esplosioni Ventilare la stanza prima di mettere in funzione il condizionatore d'aria se c'è una perdita di gas da un altro apparecchio Potrebbe causare esplosioni, incendi e ustioni Non smontare o modi󰘰care l'unità Potrebbe causare guasti e scosse elettriche

Avvertimenti durante l’uso ATTENZIONE!144 www.electrolux.com AVVERTENZA! Avvertenza Signi󰄈cato Quando il 󰘰ltro dell'aria deve essere rimosso, non toccare le parti metalliche dell'unità Può causare lesioni. Non pulire il condizionatore d’aria con l’acqua. L'acqua può entrare nell'unità e degradare l'isolamento. Potrebbe causare una scossa elettrica. Ventilare bene la stanza se usata insieme a una stufa, ecc. Potrebbe veri󰘰carsi una carenza di ossigeno Quando l'unità deve essere pulita, spegnere e spegnere l'interruttore Non pulire l'unità quando è accesa poiché potrebbe causare incendi, esplosioni e scosse elettriche, potrebbe causare lesioni Non posizionare un animale domestico o una pianta da appartamento dove sarà esposto al 󰘱usso d'aria diretto Questo potrebbe ferire l'animale o la pianta Non utilizzare per scopi speciali Non utilizzare questo condizionatore portatile per conservare dispositivi di precisione, cibo, animali domestici, piante e oggetti d'arte. Può causare un deterioramento della qualità, ecc. Interrompere il funzionamento e chiudere la 󰘰nestra in caso di temporale o ciclone Il funzionamento con le 󰘰nestre aperte può causare la bagnatura dell'interno e l'ammollo dei mobili domestici Tenere la spina per la testa della spina di alimentazione quando la si estrae Potrebbe causare scosse elettriche e danni Spegnere l'interruttore di alimentazione principale quando non si utilizza l'unità per molto tempo Potrebbe causare guasti al prodotto o incendi ed esplosioni Non posizionare ostacoli intorno alle prese d'aria o all'interno dell'uscita dell'aria Potrebbe causare guasti all'apparecchio o incidenti Inserire sempre i 󰘰ltri in modo sicuro. Pulire il 󰘰ltro una volta ogni due settimane Il funzionamento senza 󰘰ltri può causare guasti Non utilizzare detersivi aggressivi come cera o diluenti, utilizzare un panno morbido L'aspetto può essere deteriorato a causa del cambiamento di colore del prodotto o del gra󰘲o della sua super󰘰cie Non posizionare oggetti pesanti sul cavo di alimentazione e assicurarsi che il cavo non sia compresso Pericolo di incendio, esplosione o scossa elettrica Non bere acqua presa dal condizionatore. Contiene contaminanti e potrebbe farti ammalare Prestare attenzione durante il disimballaggio e l'installazione Gli spigoli vivi potrebbero causare lesioni Se l'acqua entra nell'unità, spegnere l'unità dalla presa di corrente e spegnere l'interruttore automatico. Isolare l'alimentazione staccando la spina di alimentazione e contattare un tecnico dell'assistenza quali󰘰cato Potrebbe causare scosse elettriche e danni145ITALIANO

• Veri󰘰care che tutti gli accessori siano inclusi nella confezione e fare riferimento alle istruzioni di installazione per il loro utilizzo. Ricevitore di segnale

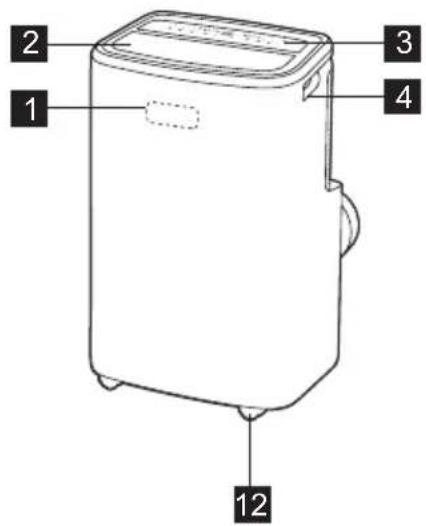

Uscita aria ambiente

Uscita di scarico continua (Modalità a secco)

Pannello di controllo

Presa della spina di alimentazione

Cavo di alimentazione

Maniglie di trasporto (entrambi i lati)

Uscita di scarico continua (Modalità pompa di calore)

Adattatore A, Condotto di scarico, Adattatore B (bocca piatta), 1 set

Tubo 󰘱essibile di scarico 1 pz ACCESSORI OPZIONALI

ISTRUZIONI DI INSTALLAZIONE

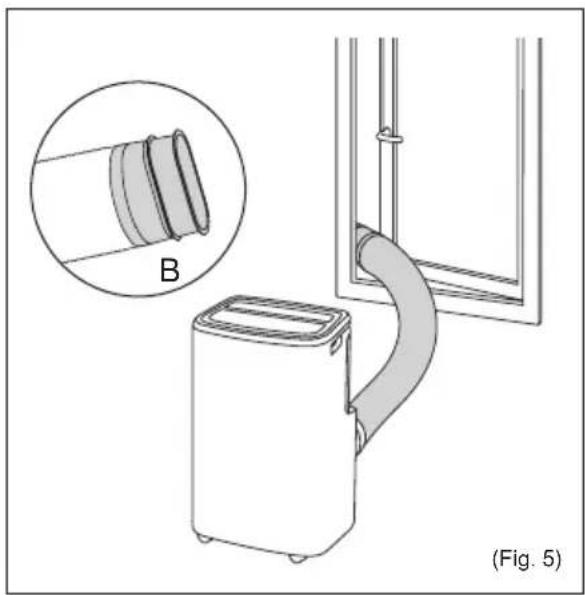

Scarico aria calda In modalità Ra󰘯reddamento, l'unità deve essere posizionata vicino a una 󰘰nestra oa un'apertura in modo che l'aria calda di scarico possa essere convogliata all'esterno. Posizionare prima l'unità su un pavimento piatto e assicurarsi che vi sia uno spazio minimo di 50 cm attorno all'unità e che sia vicino a una presa di corrente. Estendere entrambi i lati del tubo (Fig. 1) e avvitare il tubo all'adattatore A (Fig. 2).

Estendere l’altro lato del tubo e avvitarlo all'adattatore B (Fig. 3).

Aprire la 󰘰nestra e posizionare l'adattatore B attraverso la fessura. (Fig. 5)

Blocca l'adattatore A nell'unità. (Fig. 4)Il tubo può essere esteso dalla sua lunghezza originale di 38 cm 󰘰no a 150 cm, ma è meglio mantenere la lunghezza al minimo per l'e󰘲cienza. Assicurarsi inoltre che il tubo non presenti curve strette o cedimenti. (Fig. 6)Nota: Se bisogna installare il kit 󰘰nestra, consulta il Manuale di istruzioni kit 󰘰nestra

Estendere il lato del tubo(Fig. 1)

Alcune delle seguenti istruzioni possono essere utilizzate solo tramite il Pannello di controllo.

Uso del pannello di controllo Accensione/spegnimento Accendere l'unità toccando delicatamente l'icona ON/OFF “ ” sul pannello di controllo dell'unità. Modalità riscaldamento (su alcuni modelli) In questa modalità, è NECESSARIO utilizzare il tubo adattatore di scarico.

Premere il pulsante “MODE” 󰘰nché l'indicatore “Heat” non si accende.

Premere il pulsante “velocità ventola” per scegliere la velocità della ventola tra le seguenti velocità della ventola: “Auto” → “Min” → “Mid” → “Max” → “Auto”.

” o “✚” per scegliere la temperatura desiderata.

Tubo di scarico collegato. Vedere sezione 7.3 Drenaggio. Modalità di ra󰓐reddamento In questa modalità, è NECESSARIO utilizzare il tubo adattatore di scarico.

Premere il pulsante “MODE” 󰘰nché l'indicatore della modalità di ra󰘯reddamento non si accende.

Premere il pulsante “velocità ventola” per scegliere la velocità della ventola tra le seguenti velocità della ventola: “Auto” → “Min” → “Mid” → “Max” → “Auto”.

” o “✚” per scegliere la temperatura desiderata. Non è necessario utilizzare il tubo di scarico in modalità “ra󰘯reddamento”. Modalità a secco Premere il pulsante “MODE” 󰘰nché l'indicatore della modalità a secco non si accende. Lo schermo visualizza la temperatura ambiente. Allo stesso tempo, l'indicatore della ventola “Min” si illumina. Nota: In questa modalità non è possibile selezionare la velocità della ventola.

Visualizza temperatura/ora

Accensione/spegnimento

Oscillazione della griglia

Velocità ventola (Non disponibile in modalità Auto o Asciutto)

Sleep (Disponibile solo in modalità Auto, Ra󰘯reddamento o Riscaldamento)

Indicatore del programma

www.electrolux.com del tempo rimanente 󰘰no all'avvio. L'unità si avvierà nella modalità precedentemente impostata. Per annullare l'impostazione, premere nuovamente il pulsante “Timer” e il display mostrerà il tempo rimanente. Premere nuovamente il pulsante “Timer” per annullare, l'indicatore del timer si spegnerà. È inoltre possibile annullare l'impostazione premendo il pulsante “on/o󰘯”.

• Come ritardare lo spegnimento È possibile ritardare lo spegnimento quando l'unità è accesa. Premere il pulsante “Timer”, quindi l'indicatore del timer si accenderà e il numero di ore sullo schermo mostrerà “0.0”. Tocca o tieni premuto PIÙ “+” o MENO “-” per modi󰘰care il timer d’interruzione ritardata con incrementi di 0,5 ore 󰘰no a 10 ore, quindi con incrementi di 1 ora 󰘰no a 24 ore. Premere nuovamente il pulsante “Timer” entro 5 secondi, si uscirà direttamente dall'impostazione del timer. Dopo 5 secondi, la funzione timer è abilitata, il display mostrerà di nuovo la temperatura e l'indicatore del timer si accenderà. Il controllo eseguirà il conto alla rovescia del tempo rimanente 󰘰no allo spegnimento. Per annullare l'impostazione, premere nuovamente il pulsante “Timer” e il display mostrerà il tempo rimanente. Premere nuovamente il pulsante “Timer” per annullare, l'indicatore del timer si spegnerà. È inoltre possibile annullare l'impostazione premendo il pulsante “on/o󰘯”. Modo Sleep L'attivazione di questa funzione ti darà una temperatura confortevole e ti aiuterà a risparmiare energia. Solo quando l'unità è in modalità Ra󰘯reddamento, Riscaldamento o Auto, è possibile premere il pulsante “sleep” per far funzionare l'unità in modalità Sleep. Funzione oscillazione della griglia Premere il pulsante “Oscillazione della griglia” per attivare la funzione oscillazione della griglia, il de󰘱ettore sul pannello superiore oscillerà su e giù. Premere di nuovo questo pulsante per disabilitare la funzione di oscillazione della griglia. Reset 󰄈ltro Quest’indicatore ricorda di pulire il 󰘰ltro dell'aria (vedere Cura e pulizia) per un funzionamento più e󰘲ciente. L'indicatore del 󰘰ltro si illuminerà dopo 250 ore di funzionamento. Per resettare Modalità ventilatore In questa modalità non è necessario utilizzare il tubo di scarico o il tubo di drenaggio.

Premere il pulsante “MODE” 󰘰nché l'indicatore della modalità ventilatore non si accende.

Premere il pulsante “velocità ventola” per scegliere la velocità della ventola desiderata.

Il ventilatore funzionerà alla velocità selezionata e il display visualizzerà la temperatura ambiente. Nota: La velocità della ventola non può essere modi󰘰cata in modalità Auto o A secco. Modalità automatica Tenere sempre collegato il tubo di scarico in questa modalità. Quando si imposta il condizionatore d'aria in modalità automatica, selezionerà automaticamente il ra󰘯reddamento, il riscaldamento (non applicabile per i modelli di solo ra󰘯reddamento) o il funzionamento solo della ventola a seconda della temperatura selezionata e della temperatura ambiente. Il condizionatore d'aria controllerà automaticamente la temperatura ambiente per raggiungere la temperatura desiderata. In modalità Auto, non è possibile selezionare la velocità della ventola.

1. Premere il pulsante “MODE” 󰘰nché

l'indicatore della “modalità Automatica” non si illumina. Dopo aver selezionato la “modalità Automatica”, l'unità funzionerà automaticamente in base alla temperatura e󰘯ettiva dell'aria ambiente. Modalità Timer Il timer può essere utilizzato per programmare l'inizio e la 󰘰ne del funzionamento.

• Come ritardare l'avvio Collegare l'unità, in modo che l'unità vada in standby. Premere il pulsante “Timer”, quindi l'indicatore del timer si accenderà e il numero di ore sullo schermo mostrerà “0.0”. Tocca o tieni premuto PIÙ “+” o MENO “-” per modi󰘰care il timer di avvio ritardato con incrementi di 0,5 ore 󰘰no a 10 ore, quindi con incrementi di 1 ora 󰘰no a 24 ore. Premere nuovamente il pulsante “Timer” entro 5 secondi, si uscirà direttamente dall'impostazione del timer. Dopo 5 secondi, la funzione timer è abilitata e l'indicatore del timer si accende. Il controllo eseguirà il conto alla rovescia149ITALIANO dopo aver pulito il 󰘰ltro, premere il pulsante “reset 󰘰ltro”, quindi l'indicatore “󰘰ltro” si spegnerà. Blocco bambini Attivare il blocco bambini premendo il pulsante “MODE” per 5 secondi, 󰘰no a quando il display mo󰘵ra “LC”. Per disattivare il blocco bambini, premere nuovamente il pulsante “MODE” per 5 secondi. WiFi L'unità è dotata di un modulo WiFi. Quando l'unità è connessa al Wi-Fi dome󰘵ico, que󰘵’icona “ ” si accenderà. Se l'icona lampeggia, indica una temporanea perdita di connettività WiFi - fare riferimento all'App Electrolux per maggiori dettagli. Per avviare manualmente il processo di onboarding. Premere “ ” per 5 secondi. Nota: Scarica la no󰘵ra app Electrolux e segui le i󰘵ruzioni dettagliate per l'onboarding per connettere il climatizzatore all'app. Bluetooth L'unità utilizza il Bluetooth durante l'onboarding. Assicurati di aver attivato il Bluetooth del tuo telefono cellulare per connettere il climatizzatore all'app. Programmatore Mo󰘵ra un evento piani󰘰cato dall'app in esecuzione.

Codice guasto Se il display visualizza “AS”, il sensore di temperatura ambiente è guasto. Contatta il tuo Centro Assistenza Electrolux Autorizzato. Se il display visualizza “ES”, il sensore di temperatura dell'evaporatore è guasto. Contatta il tuo Centro Assistenza Electrolux Autorizzato. Se il display visualizza “L3”, il motore del ventilatore CC del condensatore è guasto. Contatta il tuo Centro Assistenza Electrolux Autorizzato. Se il display visualizza “P1”, il vassoio inferiore è pieno. Spegnere e scollegare l'unità, quindi spostare con attenzione l'unità in un punto di scarico. Rimuovere il tappo di scarico inferiore e lasciare de󰘱uire l'acqua. Riavviare l'unità 󰘰nché il simbolo “P1” non scompare. Se l'errore si ripete, chiamare l'assistenza. Se il display visualizza “E4”, la comunicazione tra la scheda del display e la scheda di controllo principale è difettosa. Contatta il tuo Centro Assistenza Electrolux Autorizzato.

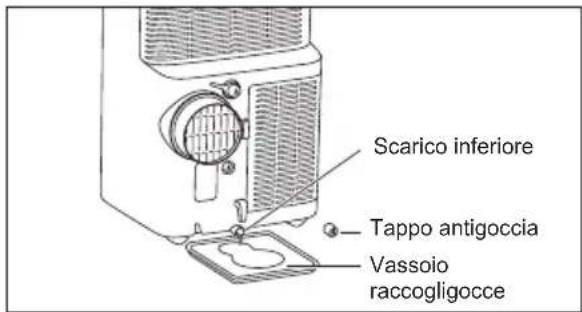

Istruzioni scarico Drenaggio continuo Durante la modalità Secco o Pompa di calore, sarà necessario un tubo da giardino (venduto separatamente) o un tubo di scarico per drenare la condensa dall'unità. Segui i passaggi seguenti:

• Svitare il tappo di scarico dello scarico continuo (Fig. 8).

• Collegare un'estremità del tubo da giardino (venduto separatamente) o del tubo di scarico all'uscita di scarico, quindi portare l'altra estremità in uno scarico più basso dell'unità (Fig. 9). (Fig. 8) Tappo di scarico per la modalità A secco Tappo di scarico per la modalità Pompa di calore (Fig. 9) Tubo da giardinoTubo 󰘱essibile di scarico150 www.electrolux.com Svuotamento della condensa residua all'interno dell'unità durante il rimessaggio invernale. Posizionare una vaschetta raccogligocce (non fornita) sotto l'uscita di scarico inferiore, quindi estrarre il tappo di scarico per consentire alla condensa di de󰘱uire nella vaschetta raccogligocce. Sostituire il tappo di scarico sull'uscita di scarico continuo quando non fuoriesce condensa. Posizionare la vaschetta raccogligocce sotto l'uscita di scarico inferiore, quindi rimuovere il tappo di gomma dall'uscita di scarico, per consentire alla condensa di de󰘱uire nella vaschetta raccogligocce. Se la vaschetta raccogligocce non riesce a trattenere tutta la condensa, potrebbe essere necessario svuotarla di tanto in tanto. Sostituire il tappo di scarico sull'uscita di scarico inferiore quando non fuoriesce condensa. Nota:

• La condensa può fuoriuscire dopo aver rimosso il tappo di scarico, se l'unità funziona in modalità Ra󰘯reddamento o Auto. Quando si desidera rimuovere il tubo da giardino, predisporre una vaschetta raccogligocce (non fornita) per raccogliere la condensa dallo scarico.

• Accertarsi che l'altezza dello scarico e la sezione del tubo di scarico non siano superiori a quelle dell'uscita di scarico, altrimenti lo scarico continuo potrebbe non funzionare correttamente.

• Durante la modalità Ra󰘯reddamento o Auto, si consiglia di disabilitare lo scarico continuo riposizionando il tappo di scarico sull'uscita di scarico, per ottenere le massime prestazioni.

MANUTENZIONE E PULIZIA

Pulisci il tuo condizionatore d'aria portatile di tanto in tanto per mantenerlo come nuovo. Assicurarsi di scollegare l'unità prima della pulizia per evitare scosse o rischi di incendio.

Pulizia dell’unità Il mobile e il frontale possono essere spolverati con un panno privo di olio o lavati con un panno inumidito in una soluzione di acqua tiepida e detersivo per piatti liquido delicato. Non utilizzare mai detergenti aggressivi, cera o lucidante sulla parte anteriore dell'armadio. Assicurati di strizzare l’acqua in eccesso dal panno prima di stro󰘰nare intorno ai comandi. Acqua in eccesso dentro o intorno ai comandi può causare danni al condizionatore portatile.

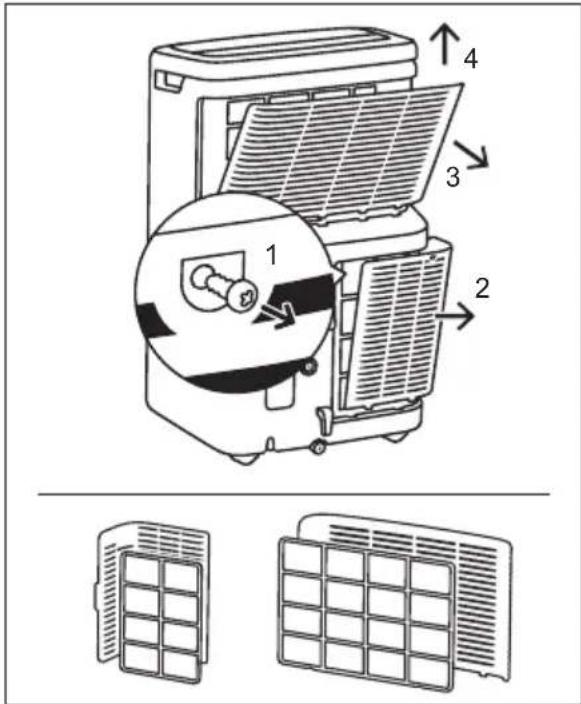

Pulizia dei 󰘰ltri Per mantenere e󰘲ciente il funzionamento del condizionatore d'aria portatile, è necessario pulire i 󰘰ltri dell'aria ogni due settimane di funzionamento con un aspirapolvere.

Rimuovere il 󰘰ltro dell'aria come mostrato nella 󰘰gura sottostante. Estrarre il 󰘰ltro dell'aria superiore e il 󰘰ltro dell'aria inferiore. (Fig. 10) (Fig. 11) Nota: Per assicurarsi che tutti i residui di condensa siano stati rimossi, inclinare l'unità sollevandola leggermente verso l'alto dalla parte anteriore 󰘰no a quando non fuoriesce più condensa dall'uscita di scarico. Scarico inferiore Tappo antigoccia Vassoio raccogligocce151ITALIANO

Se i 󰘰ltri dell'aria sono molto sporchi, è anche possibile lavarli utilizzando acqua calda a una temperatura inferiore a 40ºC e detersivo liquido per piatti. Sciacquare accuratamente il 󰘰ltro e il detersivo per piatti. Scuotere delicatamente l'acqua in eccesso dal 󰘰ltro. Assicurarsi che il 󰘰ltro sia completamente asciutto prima di sostituirlo.

Premere il pulsante reset 󰘰ltri “ ” dopo aver pulito i 󰘰ltri. Assicurarsi che il 󰘰ltro sia completamente asciutto prima di sostituirlo.

Memoria invernale Se il condizionatore d'aria portatile non verrà utilizzato per un lungo periodo di tempo:

Svuotare completamente il serbatoio di raccolta dell'acqua e lasciare il tappo di scarico inferiore e il tappo di gomma per un tempo su󰘲ciente a consentire la fuoriuscita dell'eventuale acqua residua. Una volta che il serbatoio è completamente svuotato e non esce più acqua, reinstallare il tappo di gomma e il tappo.

Rimuovere e pulire il 󰘰ltro, lasciarlo asciugare completamente, quindi reinstallarlo.

Conservare il condizionatore d'aria portatile in un luogo fresco e asciutto, lontano dalla luce solare diretta, da temperature estreme, polvere eccessiva e ben ventilato. Prima di utilizzare nuovamente il condizionatore d'aria portatile:

Assicurarsi che il 󰘰ltro dell'aria e il tappo di scarico siano in posizione.

Controllare il cavo per assicurarsi che sia in buone condizioni, senza crepe o danni.

Installare il condizionatore portatile come descritto nelle istruzioni per l'uso.

Questo elenco include problemi comuni che non sono il risultato di difetti di fabbricazione o materiali di questo apparecchio. Il condizionatore d'aria portatile non funziona.

• Presa a muro scollegata. Spingere saldamente la spina nella presa a muro.

• Fusibile domestico bruciato o interruttore automatico scattato. Sostituire il fusibile con un tipo ritardato o ripristinare l'interruttore automatico.

• L'unità è spenta. Accendere l'unità e impostarla sull'impostazione desiderata.

• Nella 󰘰nestra del display viene visualizzato il codice di errore P1. Scaricare l'acqua come descritto in

7.3 Sezione drenaggio.

• Temperatura ambiente inferiore alla temperatura impostata (Modalità Ra󰘯reddamento) o Temperatura ambiente superiore alla temperatura impostata (Modalità Riscaldamento). Reimpostare la temperatura.152 www.electrolux.com

• Porte, 󰘰nestre, prese d'aria, ecc. aperte - fuoriesce aria fresca. Chiudere porte, 󰘰nestre, ecc.

• Unità recentemente accesa in ambiente caldo. Concedi più tempo per rimuovere il “calore immagazzinato” da pareti, so󰘲tto, pavimento e mobili. Il climatizzatore portatile si accende e si spegne rapidamente.

• Filtro dell'aria sporco - aria ristretta. Pulire il 󰘰ltro dell’aria.

• Temperatura esterna estremamente calda. Impostare la velocità della VENTOLA su un'impostazione più veloce per portare l'aria attraverso le serpentine di ra󰘯reddamento più frequentemente. Stanza troppo fredda.

• Impostare la temperatura troppo bassa. Aumentare la temperatura impostata. La temperatura ambiente potrebbe non raggiungere il valore nominale impostato sul display

• Quando si utilizza questo condizionatore d'aria portatile, l'aria calda viene evacuata attraverso il tubo verso l'esterno attraverso il kit 󰘰nestra. Ciò crea una sottopressione nella stanza, che fa entrare aria dalle stanze vicine/perdite dall'esterno nella stanza. Per questo motivo è normale che non sempre si raggiunga completamente la temperatura target impostata sul display del prodotto. Impossibile collegarsi al Wi-Fi.

• Veri󰘰care che il router Wi-Fi sia connesso, sia acceso e funzioni correttamente controllando che altri apparecchi o il telefono cellulare possano connettersi al router.

• È necessario riavviare il router. Scollegare il router, quindi ricollegalo, prova a riavviare il router. Aspettare qualche minuto e controlla di nuovo.

• Il chip del Wi-Fi nell'unità funziona solo a 2,4 Ghz. Quindi assicurati che il tuo WiFi domestico funzioni con questa larghezza di banda. L'aria proveniente dall'unità non è abbastanza fredda.

• Temperatura ambiente inferiore a 16ºC. Il ra󰘯reddamento potrebbe non avvenire 󰘰no a quando la temperatura ambiente non supera i 16ºC.

• Ripristinare una temperatura inferiore.

• Spegnere il compressore tramite cambio modalità. Attendere circa 4 minuti e attendere il riavvio del compressore quando impostato in modalità RAFFREDDAMENTO. Il condizionatore d'aria portatile ra󰓐redda ma la stanza è troppo calda.

• Se si forma del ghiaccio sulla serpentina di ra󰘯reddamento situata dietro il frontale decorativo, è probabile che la temperatura esterna sia inferiore a 16ºC.

• Il 󰘰ltro dell'aria potrebbe essere sporco. Pulire il 󰘰ltro. Fare riferimento alla sezione 8 “Manutenzione e pulizia”.

• Se si forma del ghiaccio sulla serpentina di ra󰘯reddamento dietro l’anteriore decorativo. La temperatura è troppo bassa per il ra󰘯reddamento notturno. Per sbrinare la batteria impostare la modalità Ventilatore. Quindi, impostare la temperatura su un'impostazione più alta.

• Condotto di scarico non collegato o ostruito. Vedere 5.1 Sezione di scarico dell'aria calda. Ra󰓐reddamento del condizionatore d'aria portatile, ma la stanza è troppo calda - formazione di ghiaccio sulla serpentina di ra󰓐reddamento dietro la parte anteriore decorativa.

• Filtro dell'aria sporco - aria ristretta. Pulire il 󰘰ltro dell’aria. Fare riferimento alla sezione “8. Manutenzione e pulizia”.

• La temperatura è troppo alta. Impostare la temperatura su un'impostazione più bassa.

• Alette direzionali dell'aria posizionate in modo errato. Posizionare le griglie per una migliore distribuzione dell'aria.

• La parte anteriore dell'unità è ostruita da tende, persiane, mobili, ecc. - limita la distribuzione dell'aria. Eliminare l'ostruzione davanti all'unità.153ITALIANO

INTERESSI AMBIENTALI Riciclare i materiali con il simbolo. Riporre l'imballo negli appositi contenitori per il riciclaggio. Aiutare a proteggere l'ambiente e la salute umana ea riciclare i ri󰘰uti di apparecchi elettrici ed elettronici. Non smaltire gli apparecchi contrassegnati dal simbolo con i ri󰘰uti domestici. Restituire il prodotto al centro di riciclaggio locale o contattare l'u󰘲cio municipale. Il software nell'unità è in parte basato su software libero e open source. Per visualizzare le informazioni complete sul copyright e i termini di licenza applicabili, visitare: https://emtech.delta.electrolux.com/license Per ulteriori informazioni, visitare www.electrolux.com154 www.electrolux.com Informacje te mogą ulec zmianie bez uprzedzenia.
