NÁVOD K OBSLUZE EXP40U339CW ELECTROLUX

CZ Přenosná klimatizace

Uživatelská příručka 20-37

Děkujeme, že jste si zakoupili spotřebič značky Electrolux. Vybrali jste si výrobek, který s sebou přináší desítky let profesionálních zkušeností a inovací. Je důmyslný a stylový a byl navržen s ohledem na vás. Kdykoli jej tedy použijete, můžete si být jisti, že pokaždé dosáhnete skvělých výsledků. Vítejte ve společnosti Electrolux.

Navštivte naši webovou stránku:

Získejte rady pro použití, brožury, informace o poruchách a servisní informace: www.electrolux.com/webselfservice

Zaregistrujte svůj výrobek pro lepší servis: www.registerelectrolux.com

Kupujte příslušenství, spotřební materiál a originální náhradní díly pro váš spotřebič: www.electrolux.com/shop

PÉČE O ZÁKAZNÍKY A SERVIS

Vždy používejte originální náhradní díly.

Při kontaktování našeho autorizovaného servisního střediska se ujistěte, že máte k dispozici následující údaje: Model, PNC, sériové číslo.

Tyto údaje naleznete na výrobním štítku.

Varování / Upozornění - Bezpečnostní informace.

Všeobecné informace a rady.

Environmentální informace.

Změna vyhrazena bez předchozího upozornění.

1. ⚠️ BEZPEČNOSTNÍ INFORMACE

Symbol Poznámka Význam
	VAROVÁNÍ
	UPOZORNĚNÍ
	UPOZORNĚNÍ
	UPOZORNĚNÍ

VAROVÁNÍ!

- Tento spotřebič mohou používat děti starší 8 let a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud jsou pod dohledem nebo byly poučeny o bezpečném používání spotřebiče a rozumí s tím souvisejícím rizikům.

• Čištění a uživatelskou údržbu nesmí provádět děti bez dozoru. Děti si s přístrojem nesmí hrát.
• Pokud je přívodní kabel poškozen, musí být vyměněn výrobcem, jeho servisním zástupcem nebo osobami s podobnou kvalifikací, aby se tak předešlo rizikům.

Tento návod vysvětluje správné používání vaší nové prénosné klimatizace. Před použitím výrobku si tento návod pečlivě přečtěte. Tento návod by měl být uložen na bezpečném místě, abyste do něj mohli pohodlně nahlédnot.

UPOZORNĚNÍ!

• Pro opravu nebo údržbu tohoto přístroje se obrat'te na autorizovaného servisního technika.
• Pro instalaci této jednotky se obrat'te na montážní firmu.

- Přenosná klimatizace není určena k používání malými dětmi nebo zdravotně postiženými osobami bez dozoru.

- Malé děti by měly být pod dohledem, aby se zajistilo, že si s přenosnou klimatizací nebudou hrát.

- K dispozici jsou předpisy místních úřadů týkající se maximální přípustné hladiny hluku vydávaného klimatizačními zařízeními.

- Pokud je třeba vyměnit napájecí kabel, smí výměnu provádět pouze autorizovaný personál.

- Instalační práce musí být prováděny v souladu s národními předpisy pro instalaci elektrických zařízení (pokud jsou použitelné) a to pouze autorizovaným personálem. Nesprávné připojení může způsobit přehřátí a požár.

- Při nastavování výkyvu horizontálních žaluzií dávejte pozor, abyste nezachytili prsty o ventilátor.

- Pojistka má hodnoty 250V 3,15A, je keramická.

- Čištění a uživatelskou údržbu nesmí provádět děti bez dozoru. Uvědomte si, že chladiva nemusí vydávat zápach.

1.1 Důležité poznámky

1. Nepoužívejte jednotku bez vzduchového filtru.
2. Nepoužívejte jednotku v blízkosti jakéhokoli zdroje tepla nebo otevřeného ohně.
3. Nevystavujte jednotku venku prímému slunečnímu záření a dešti.
4. Přístroj vždy skladujte nebo prénášejte ve vzpřímené poloze.
5. Za provozu nebo bezprostředně po použití spotřebič nezakrývejte.
6. Před uskladněním přístroje vždy vypust'te kondenzát.

1.2 Bod, který je třeba mít na paměti při používání prěnosné klimatizace

! UPOZORNĚNÍ!

Upozornění pro použití

• Žádnou část tohoto výrobku neupravujte.
• Do žádné části přístroje nic nevkládejte.

- Ujistěte se, že použitý napájecí zdroj má odpovídající jmenovité napětí. Používejte pouze sít'ové napájení 220-240 V, 50 Hz, 10 A. Použití napájecího zdroje s nevhodným jmenovitým napětím může vést k poškození přístroje a případně k požáru.

- Vždy používejte anti-explozivní jistič nebo pojistku se správnou jmenovitou hodnotou v ampérech. V žádném případě nepoužívejte místo správné pojistky dráty, kolíky nebo jiné předměty.

• V případě jakýchkoli abnormalit spojených s přenosnou klimatizací (např. zápach spáleniny) nevytahujte přímo zástrčku, nejprve otevřete okno pro větrání, poté jednotku vypněte a odpojte napájení.

! UPOZORNĚNÍ!

Upozornění pro napájecí kabel

- Tato sít'ová zástrčka smí být zapojena pouze do vhodné zásuvky. Nepoužívejte ji ve spojení s žádnými prodlužovacími šňůrami.

- Sít'ovou zástrčku pevně zasuňte do zásuvky a ujistěte se, že není uvolněná.

- Za napájecí kabel netahejte, nedeformujte jej, neupravujte a neponořujte jej do vody. Tahání za napájecí kabel nebo jeho nesprávné použití může vést k poškození přístroje a způsobit úraz elektrickým proudem.

- Pokud je napájecí kabel poškozen, musí být vyměněn výrobcem nebo jeho servisním zástupcem nebo osobou s podobnou kvalifikací, aby se předešlo rizikům. K výměně používejte pouze napájecí kabel určený výrobcem.

- Tento spotřebič musí být uzemněn. Tento spotřebič je vybaven kabelem s uzemňovacím vodičem. Zástrčka musí být zastrčena do řádně instalované a uzemněné zásuvky. V žádném případě neodstřihávejte ani neodstraňujte z této zástrčky čtvercový uzemňovací kolík (pouze pro Velkou Británii).

Zástrčka Štítek uzemnění

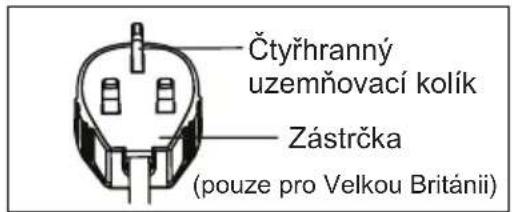

Čtyřhranný uzemňovací kolík Zástrčka (pouze pro Velkou Británii)

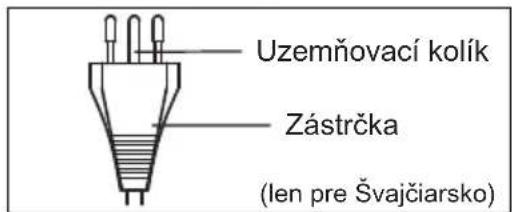

Uzemňovací kolík Zástrčka (pouze pro Švýcarsko)

1.3 Upozornění pro používání

• Před prováděním jakékoli údržby nebo čištění nezapomeňte přístroj vypnout a odpojit napájecí kabel.
• Při výměně filtrů neumist'ujte jednotku do blízkosti zdrojů tepla nebo otevřeného ohně.
• Nestříkejte ani nelijte vodu přímo na jednotku. Voda může způsobit úraz elektrickým proudem nebo poškození zařízení.
• Vypouštění vody by mělo být prováděno vždy, když klimatizační jednotku přemist'ujete. Pokud v nádrži zůstane voda, může se při přemíst'ování vylít.
• Aby bylo zajištěno správné vypouštění, nesmí být vypouštěcí hadice zalomená a nesmí být během suchého nebo tepelného režimu nadzvednutá. Pokud je hadice zalomená nebo zvednutá, může odtékající voda vytéct do místnosti.
• Teplota v okolí vypouštěcí hadice nesmí být při použití nižší než bod mrazu. Odváděná voda může uvnitř hadice zamrznout a způsobit přetečení vody uvnitř jednotky do místnosti.
• Neblokujte vývod odváděného vzduchu žádnými překážkami. Chladicí výkon se může snížit nebo zcela zastavit.
• Za účelem ochrany před úrazem elektrickým proudem opatřete přístroj proudovým chráničem (RCD) v souladu s britskou normou a pravidly pro elektroinstalaci.
  • Vystavení přímému proudění vzduchu po delší dobu by mohlo být nebezpečné pro vaše zdraví. Nevystavujte

obyvatele domu, domácí zvířata ani rostliny přímému proudění vzduchu po delší dobu.

• Nepoužívejte tuto přenosnou klimatizaci k jiným než specifikovaným speciálním účelům (např. k ochraně přesných zařízení, potravin, domácích zvířat, rostlin a uměleckých předmětů). Použití takovým způsobem by je mohlo poškodit.
• Nepoužívejte jiné prostředky k urychlení procesu odmrazování nebo k čištění než ty, které doporučuje výrobce.
• Spotřebič musí být uložen v místnosti bez trvale fungujících zdrojů vznícení (například: otevřený oheň, fungující plynový spotřebič nebo fungující elektrické topení).
• Nepropichujte a nespalujte.
• Je třeba dodržovat místní předpisy pro nakládání s plyny.
• Udržujte větrací otvory bez překážek.

PROSÍM POZNAMENEJTE SI: ZKONTROLUJTE NA ŠTÍTKU TYP CHLADICÍHO PLYNU POUŽÍVANÉHO VE VAŠEM SPOTŘEBIČI.

VAROVÁNÍ!

Zvláštní informace týkající se spotřebičů s chladicím plynem R290.

• Důkladně si přečtěte všechna upozornění.
• Při odmrazování a čištění spotřebiče nepoužívejte jiné nářadí než to, které doporučuje výrobní společnost.
• Spotřebič musí být uložen v místnosti bez trvale fungujících zdrojů vznícení (například: otevřený oheň, fungující plynový spotřebič nebo fungující elektrické topení).

- Nepropichujte a nespalujte.

- Chladicí plyny mohou být bez zápachu.

- Tento spotřebič obsahuje určitý počet gramů (viz štítek s údaji na zadní straně přístroje) chladicího plynu R290.

• R290 je chladicí plyn, který je v souladu s evropskými směrnicemi o životním prostředí. Nepropichujte žádnou část chladicího okruhu.

- Pokud je spotřebič instalován, provozován nebo skladován v nevětraných prostorách, musí být místnost navržena tak, aby se zabránilo hromadění úniků chladiva, které by vedly k nebezpečí požáru nebo výbuchu v důsledku vznícení chladiva způsobeného elektrickými topnými tělesy, kamny nebo jinými zdroji vznícení.

- Spotřebič musí být uložen tak, aby nedošlo k jeho mechanickému poškození.

- Osoby, které obsluhují chladicí okruh nebo na něm pracují, musí mít příslušné osvědčení vydané akreditovanou organizací, která zajišťuje způsobilost k zacházení s chladivy podle specifického hodnocení uznávaného sdruženími v oboru.

- Opravy musí být prováděny na základě doporučení výrobní společnosti. Údržba a opravy, které vyžadují pomoc jiného kvalifikovaného personálu, musí být prováděny pod dohledem osoby, která je specifikována pro používání hořlavých chladiv.

1.4 Dodatečné informace

Přeprava zařízení obsahujícího hořlavá chladiva

Viz přepravní předpisy.

Označení zařízení pomocí značek

Viz místní předpisy.

Likvidace zařízení používajícího hořlavá chladiva

Viz vnitrostátní předpisy.

Skladování zařízení/spotřebičů

Skladování zařízení by mělo být v souladu s pokyny výrobce.

Skladování zabaleného (neprodaného) zařízení

Ochrana skladovacích obalů by měla být konstruována tak, aby mechanické poškození zařízení uvnitř obalu nezpůsobilo únik náplně chladiva. Maximální počet kusů zařízení, které je povoleno skladovat společně, bude stanoven místními předpisy.

2. BEZPEČNOSTNÍ INSTRUKCE

2.1 Poznámky k provozu

• Vyčkejte 4 minuty, než kompresor znovu začne chladit. Pokud klimatizaci vypnete a ihned ji znovu spustíte, vyčkejte 4 minuty, než kompresor znovu začne chladit. V jednotce je elektronické zařizení, které z bezpečnostních důvodů udržuje kompresor vypnutý po dobu 4 minut.
• V případě výpadku proudu během používání vyčkejte 4 minuty, než jednotku znovu spustíte. Po obnovení napájení přenosnou klimatizaci znovu spustíte. Pokud bylo napájení vypnuto po dobu kratší než čtyři minuty, nezapomeňte před opětovným spuštěním jednotky počkat alespoň čtyři minuty. Pokud klimatizaci znovu spustíte před uplynutím čtyř minut, může ochranné zařizení v jednotce způsobit vypnutí kompresoru. Toto ochranné zařizení zabráni chlazení po dobu přibližně 5 minut. Veškerá předchozí nastavení budou zrušena a jednotka se vrátí do původního nastavení.
• Pokud jednotku vypnete v režimu chlazení, kompresor se okamžitě vypne a motor horního/spodního ventilátoru přestane běžet po 5 vteřinách. Při změně z režimu chlazení na režim ventilátoru se kompresor vypne a motor ventilátoru pod ním přestane běžet po 5 vteřinách. Při změně z režimu chlazení na režim ohřevu se kompresor okamžitě vypne a motor ventilátoru pod ním přestane běžet po 30 vteřinách.
• Provoz při nízké teplotě: Je vaše jednotka zamrzlá? K zamrznutí může dojít, pokud je jednotka nastavena na teplotu blízkou 18°C při nízkých okolních teplotách, zejména v noci. Za těchto podmínek může další pokles teploty způsobit zamrznutí jednotky. Nastavení jednotky na vyšší teplotu zabráni jejímu zamrznutí.

• Suchý režim snižuje teplotu v místnosti. Z výstupu odváděného vzduchu bude vyfukovaný teplý vzduch, což je však normální a neznamená to problém s jednotkou.

• Tato prěnosná klimatizace v režimu chlazení vyfukuje teplý vzduch generovaný jednotkou mimo místnost prostřednictvím výfukové hadice. Mezitím bude stejné množství vzduchu vnikat do místnosti zvenčí všemi otvory v místnosti.

• Každá osoba, která se podílí na práci s chladivem nebo na vniknutí do okruhu chlazení, by měla být držitelem aktuálního platného certifikátu od průmyslově akreditovaného hodnotícího orgánu, který potvrzuje její způsobilost pro bezpečné zacházení s chladivy v souladu se specifikací hodnocení uznanou v rámci branže.
• Údržba se smí provádět pouze v souladu s doporučením výrobce zařízení. Údržba a opravy vyžadující pomoc jiných kvalifikovaných pracovníků se provádějí pod dohledem osoby způsobilé k používání hořlavých chladiv.
• Rozsah pracovních teplot prénosné klimatizace je 16-35°C (60-95°F) v režimu chlazení; 5-27°C (41-80°F) v režimu vytápění.
• Pracovní frekvence WiFi a maximální výstupní výkon: 2412-2472 MHz, 15,72dBm

Aby nedošlo ke zranění uživatele nebo jiných osob a poškození majetku, je nutné dodržovat následující pokyny. Nesprávný provoz v důsledku ignorování pokynů může způsobit zranění nebo poškození zařízení.

Závažnost se klasifikuje podle následujících údajů:

VAROVÁNÍ!

Tento symbol naznačuje riziko úmrtí nebo vážného zranění.

UPOZORNĚNÍ!

Tento symbol naznačuje riziko zranění nebo poškození majetku.

Význam symbolů použitých v tomto návodu je uveden níže:

Tento symbol naznačuje, že se daná činnost nesmí nikdy provádět.

Tento symbol naznačuje, že se daná činnost má vždy provádět.

2.2 Výstražné upozornění při používání

VAROVÁNÍ!

Varování Význam
Správně zapojte síťovou zástrčku. Jinak může dojít k úrazu elektrickým proudem, požáru a výbuchu v důsledku nadměrné tvorby tepla.
Nepoužívejte ani nezastavujte přístroj zasunutím nebo vytažením síťové zástrčky Die.	Může to způsobit úraz elektrickým proudem, požár a výbuch v důsledku vzniku nadměrného tepla.
Nepoškozujte a nepoužívejte napájecí kabel bez náležité specifikace.	Může to způsobit úraz elektrickým proudem, požár a výbuch. Pokud je napájecí kabel poškozen, musí být vyměněn výrobcem nebo autorizovaným servisním střediskem nebo osobou s podobnou kvalifikací, aby se předešlo riziku.
Neupravujte délku napájecího kabelu a nesdílejte zásuvku s jinými spotřebiči.	Může to způsobit úraz elektrickým proudem, požár a výbuch v důsledku vzniku nadměrného tepla.
Nedotýkejte se zařízení mokrýma rukama ani je nepoužívejte ve vlhkém prostředí.	Může to způsobit úraz elektrickým proudem.
Nesměrujte proud vzduchu na osoby v místnosti.	Mohlo by to poškodit vaše zdraví.
Vždy zajistěte účinné uzemnění. Nesprávné uzemnění může způsobit úraz elektrickým proudem.
Nedovolte, aby do elektrických částí natekla voda.	Může to způsobit poruchu přístroje nebo úraz elektrickým proudem.
Vždy instalujte jistič a samostatný napájecí obvod.	Nesprávná instalace může způsobit úraz elektrickým proudem, požár a výbuch.
Odpojte jednotku od sítě, pokud z ní vychází podivné zvuky, zápach nebo kouř.	Může to způsobit úraz elektrickým proudem, požár a výbuch.
Nepoužívejte zásuvku, pokud je uvolněná nebo poškozená.	Může to způsobit úraz elektrickým proudem, požár a výbuch.
Neotevírejte přístroj během provozu. Může to způsobit úraz elektrickým proudem, požár a výbuch.
Nepřechovávejte společně se střelnými zbraněmi.	Může to způsobit požár a výbuch.
Nepoužívejte napájecí kabel v blízkosti topných zařízení.	Může to způsobit úraz elektrickým proudem, požár a výbuch.
Nepoužívejte napájecí kabel v blízkosti hořlavých plynů nebo hořlavin, jako je benzín, benzen, ředidlo atd.	Může to způsobit úraz elektrickým proudem, požár a výbuch.
Před spuštěním klimatizace vyvětrejte místnost, pokud z ní uniká plyn z jiného spotřebiče.	Může způsobit výbuch, požár, explozi a popáleniny.
Jednotku nerozebírejte ani neupravujte. Může to způsobit poruchu a úraz elektrickým proudem.

UPOZORNĚNÍ!

Upozornění Význam
Při demontáži vzduchového filtru se nedotýkejte kovových částí jednotky.	Mohlo by dojít ke zranění.
Klimatizační jednotku nečistěte vodou. Voda se může dostat do jednotky a znehodnotit izolaci. Může to způsobit úraz elektrickým proudem.
Při použití společně s kamny apod. dobře větrejte místnost.	Může to způsobit nedostatek kyslíku.
Když se má jednotka čistit, vypněte ji a vypněte jistič.	Nečistěte jednotku, když je zapnuté napájení, protože to může způsobit požár, výbuch a úraz elektrickým proudem, může navíc dojít ke zranění.
Neumist’ujte domácí mazlíčky nebo pokojové rostliny na místo, kde budou vystaveny přímému proudění vzduchu.	Mohlo by dojít ke zranění domácího mazlíčka nebo rostliny.
Nepoužívejte pro speciální účely. Nepoužívejte tuto přenosnou klimatizaci k přechovávání přesných zařizení, potravin, domácích zvířat, rostlin a uměleckých předmětů. Mohlo by dojít ke zhoršení jejich kvality, zranění, poškození apod.
Při bouřce nebo cyklóně zastavte provoz jednotky a zavřete okno.	Provoz s otevřenými okny může způsobit zvlhnutí vnitřních prostor a promočení nábytku v domácnosti.
Při vytahování zástrčky držte zástrčku za její hlavu.	Jinak to může způsobit úder elektrickým proudem a škody.
Pokud přístroj delší dobu nepoužíváte, vypněte hlavní vypínač.	Jinak to může způsobit poruchu výrobku nebo požár a výbuch.
Neumist’ujte žádné překážky kolem přívodu vzduchu nebo ve výstupu vzduchu.	Může to způsobit poruchu přístroje nebo nehodu.
Vždy bezpečně vkládejte vzduchové filtry. Filtry čistěte jednou za dva týdny.	Provoz bez filtrů může způsobit poruchu.
Nepoužívejte nepřiměřené čisticí prostředky, jako je vosk nebo ředidlo - používejte měkký hadřík.	Vzhled produktu se může zhoršit v důsledku změny barvy výrobku nebo poškrábání jeho povrchu.
Na napájecí kabel nepokládejte těžké předměty a zajistěte, aby kabel nebyl ničím zmáčknutý.	Jinak hrozí nebezpečí požáru, výbuchu nebo úrazu elektrickým proudem.
Nepijte vodu vypuštěnou z klimatizace. Obsahuje kontaminující látky a mohla by způsobit onemocnění.
Při vybalování a instalaci zařizení dbejte zvýšené opatrnosti.	Ostré hrany by mohly způsobit zranění.
Pokud se do jednotky dostane voda, odpojte jednotku a vypněte jistič. Odpojte napájení vytážením zástrčky ze zásuvky a kontaktujte servisního technika s náležitou kvalifikací.	Mohlo by jinak dojít k úrazu elektrickým proudem a škodám.

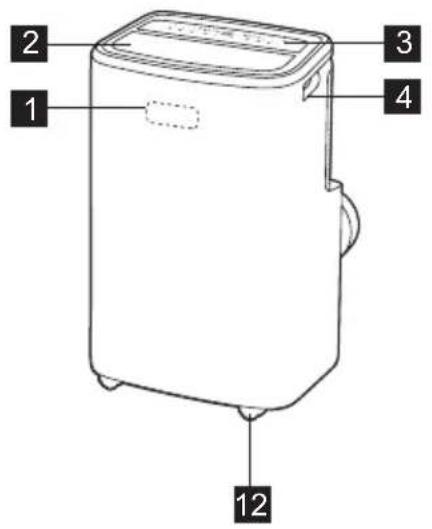

3. POPIS JEDNOTKY

1 2 3 4 12

1 Přijímač signálu
2 Výduch pokojového vzduchu
3 Ovládací panel
4 Přenášecí držadlo (na obou stranách)
5 Nasávání vzduchu
6 Nepřetržitý odtok vody (Suchý režim)

6 9 10 11 5 7 8

7 Nepřetržitý odtok vody (Režim tepelného čerpadla)
8 Spodní odtok
9 Výfuk vzduchu
10 Sít'ová zásuvka
11 Napájecí kabel
12 Kolečka

4. OBSAŽENÉ PŘÍSLUŠENSTVÍ

SOUČÁSTI NÁZEV SOUČÁSTI MNOŽSTVÍ
1	Adaptér A, výfuková roura,Adaptér B (plochá hubice),	1 sada
2	Vypouštěcí hadice 1 ks

• Zkontrolujte veškeré příslušenství obsažené v balení a ohledně jeho použití si prostudujte pokyny k instalaci.

5.1 Vypouštění horkého vzduchu

V režimu chlazení musí být jednotka umístěna v blízkosti okna nebo otvoru, aby teplý odváděný vzduch mohl být odváděn ven. Nejdříve jednotku umístěte na rovnou podlahu a ujistěte se, že je kolem ní minimálně 50 cm volného prostoru a že je v blízkosti elektrické zásuvky.

1. Roztáhněte obě strany hadice (Obr. 1) a přišroubujte hadici k adaptéru A (Obr. 2).

Roztáhněte stranu hadice (Obr. 1)

1. Roztáhněte druhou stranu hadice a našroubujte ji k adaptéru B (Obr. 3).

1. Nainstalujte adaptér A na zařízení. (Obr. 4)

Nainstalujte (Obr. 4)

1. Otevřete okno a protáhněte adaptér B mezerou. (Obr. 5)

Poznámka: Pokud je zapotřebí nainstalovat okenní sadu, viz Pokyny pro instalaci okenní sady.

Ačkoliv lze hadici prodloužit z původní délky 38 cm až na 150 cm, nejlepší je její délku udržovat na potřebném minimu. Ujistěte se také, že hadice nemá žádné ostré ohyby nebo prohnutí. (Obr. 6)

(Obr. 6)

6. VLASTNOSTI PŘENOSNÉHO KLIMATIZAČNÍHO ZAŘÍZENÍ

6.1 OVLÁDACÍ PANEL

10 1 11 Auto Coat Fat Dry Heat 88 Auto Max Min Max ① ⏱ ⏮ ⏻ ⏽ MODE - + 23 678

1 Zobrazuje teplotu/čas
2 ZAP/VYP napájení
3 Časovač
4 Vyklápění lamel
5 Volba režimu
6 Upravit teplotu nebo časovač

7 Rychlost ventilátoru (Není k dispozici v automatickém nebo suchém režimu)
8 Reset filtru
9 Spánek (Pouze k dispozici v automatickém režimu nebo režimu chlazení nebo topení)
10 WiFi indikátor
11 Indikátor plánovače

7. NÁVOD K POUŽITÍ

Některé z následujících pokynů lze použít pouze za použití ovládacího panelu.

7.1 Použití ovládacího panelu

ZAP/VYP napájení

Spust'te jednotku jemným dotykem tlačítka ZAP/VYP "①" na ovládacím panelu jednotky.

Režim topení (na některých modelech)

V tomto režimu je NUTNÉ použít adaptér hadice vypouštění vzduchu.

1. Stiskněte tlačítko režimu "MODE", dokud se nerozsvítí kontrolka topení "Heat".
2. Stisknutím tlačítka rychlosti ventilátoru "fan speed" navolte rychlosti ventilátoru: "Auto" → "Min" → "Mid" → "Max" → "Auto".
3. Stisknutím tlačítka “—” nebo “+” zvolte požadovanou teplotu.
4. Připojena vypouštěcí hadice. Viz část 7.3 Vypouštění.

Režim chlazení

V tomto režimu je NUTNÉ použít adaptér hadice vypouštění vzduchu.

1. Stiskněte tlačítko režimu "MODE", dokud se nerozsvítí kontrolka režimu chlazení.
2. Stisknutím tlačítka rychlosti ventilátoru "fan speed" navolte rychlosti ventilátoru: "Auto" → "Min" → "Mid" → "Max" → "Auto".
3. Stisknutím tlačítka “—” nebo “+” zvolte požadovanou teplotu.

V chladicím režimu "cool" není nutné používat vypouštěcí hadici.

Suchý režim

Stiskněte tlačítko režimu "MODE", dokud se nerozsvítí kontrolka suchého režimu. Na displeji se zobrazí teplota místnosti. Současně se rozsvítí kontrolka nízké rychlosti "Min" ventilátoru.

Poznámka: V tomto režimu nelze navolit rychlost ventilátoru.

Režim ventilace

V tomto režimu není zapotřebí používat hadici vypouštění vzduchu nebo vypouštěcí hadici.

1. Stiskněte tlačítko režimu "MODE", dokud se nerozsvítí kontrolka režimu ventilace.
2. Stisknutím tlačítka rychlosti ventilátoru "fan speed" nastavte požadovanou rychlost ventilátoru.
3. Ventilátor poběží při zvolených otáčkách a na displeji se bude zobrazovat teplota místnosti.

Poznámka: V automatickém režimu nebo suchém režimu rychlost ventilátoru nemůže být změněna.

Automatický režim

V tomto režimu mějte vždy připojenou hadici vypouštění vzduchu.

Jestliže nastavíte klimatizační zařízení do automatického režimu, automaticky se zvolí chlazení, topení (nemožné u modelů určených pouze ke chlazení), nebo pouze režim ventilace podle toho, jakou teplotu jste vybrali a jaká je teplota místnosti.

Klimatizační zařízení bude automaticky kontrolovat teplotu v rozmezí hodnoty, kterou jste nastavili.

V rámci automatického režimu nemůžete volit rychlost ventilátoru.

1. Stiskněte tlačitko režimu "MODE", dokud se nerozsvítí kontrolka automatického režimu "Auto mode".

Navolíte-li automatický režim "Auto mode", poběží zařízení automaticky podle aktuální teploty vzduchu v místnosti.

Režim časovače

Časovač umožňuje uživateli odložit spuštění nebo vypnutí zařízení.

- Jak odložit spuštění Zařízení zapojte do zásuvky, aby se přepnulo do pohotovostního režimu. Stiskněte tlačítko časovače “Timer”, poté začne svítit kontrolka časovače a číslice hodin na obrazovce budou zobrazovat “0.0”. Stiskněte nebo podržte tlačítko PLUS “+” nebo MÍNUS “-” pro změnu časovače zpožděného spuštění ve vzestupných krocích po 0,5 hodiny až do 10 hodin a poté ve vzestupných krocích po 1 hodině až do celkových 24 hodin. Opětovným stisknutím tlačítka časovače “Timer” během 5 vteřin přímo ukončíte nastavení časovače.

Po 5 vteřinách se zapne funkce časovače a displej se vrátí k zobrazování teploty. Ovládání bude odpočítávat čas zbývající do spuštění. Zařízení se spustí v předchozím navoleném režimu.

Ke zrušení tohoto nastavení stiskněte opět tlačítko časovače "Timer" a zobrazí se zbývající čas. Opětovným stisknutím tlačítka "Timer" funkci ukončíte, kontrolka časovače se vypne. Toto nastavení můžete také zrušit stisknutím tlačítka "zap/vyp".

- Jak odložit vypnutí Vypnutí můžete odložit, když je zařízení zapnuté.

Stiskněte tlačítko časovače "Timer", poté začne svítit kontrolka časovače a číslice hodin na obrazovce budou zobrazovat "0.0". Stiskněte nebo podržte tlačítko PLUS "+" nebo MÍNUS "-" pro změnu časovače zpožděného zastavení ve vzestupných krocích po 0,5 hodiny až do 10 hodin a poté ve vzestupných krocích po 1 hodině až do celkových 24 hodin. Opětovným stisknutím tlačítka časovače "Timer" během 5 vteřin přímo ukončíte nastavení časovače.

Po 5 vteřinách se zapne funkce časovače, displej se vrátí k zobrazování teploty a kontrolka časovače se rozsvítí. Ovládání bude odpočítávat čas zbývající do vypnutí. Ke zrušení tohoto nastavení stiskněte opět tlačítko časovače "Timer" a zobrazí se zbývající čas. Opětovným stisknutím tlačítka "Timer" funkci ukončíte, kontrolka časovače se vypne. Toto nastavení můžete také zrušit stisknutím tlačítka "zap/vyp".

Režim spánku

Aktivace této funkce vám nabídne pohodlnou teplotu a pomůže šetřit energii. Pouze když se zařízení nachází v režimu chlazení, topení nebo automatickém režimu, můžete stisknout tlačítko “Sleep”, kterým zařízení spustíte v režimu spánku.

Funkce vyklápění lamel

Stisknutím tlačítka "Louver swing" zapnete funkci vyklápění lamel na horním panelu, které se budou vyklápět nahoru a dolů. Opětovným stisknutím tohoto tlačítka vypnete funkci vyklápění lamel.

Reset filtru

Tato funkce slouží jako připomínka k vyčištění vzduchového filtru (viz Čištění a údržba) pro účinnější provoz zařízení. Kontrolka filtru se rozsvítí po 250 hodinách provozu. K resetování po vyčištění filtru stiskněte tlačítko resetování filtru “filter reset” a kontrolka “filter” poté zhasne.

Dětská pojistka

Zapněte dětskou pojistku stisknutím tlačítka režimu "MODE" na 5 vteřin, dokud se na displeji neukáže "LC". Pro vypnutí dětské pojistky stiskněte tlačítko režimu "MODE" znovu na 5 vteřin.

WiFi

Zařízení je vybaveno modulem WiFi. Pokud je zařízení připojeno k domácímu WiFi, tato ikona “☐” se rozsvítí. Pokud ikona svítí přerušovaně, znamená to přechodnou ztrátu WiFi připojení - další informace naleznete v Aplikacích Electrolux.

Ruční spuštění procesu zapnutí. Stiskněte "①" na 5 vteřin.

Poznámka: Stáhněte si naši aplikaci Electrolux a postupujte krok za krokem podle pokynů pro připojení klimatizace k aplikaci.

Bluetooth

Jednotka pri zapnutí používá Bluetooth. Ujistěte se, že máte v mobilním telefonu zapnutou funkci Bluetooth, abyste mohli klimatizaci připojit k aplikaci.

Plánovač

Zobrazuje naplánovanou událost z aplikace, která je spuštěna.

7.2 Poruchový kód

Pokud se displeji zobrazí "AS", selhal snímač teploty místnosti. Obrat'te se na své autorizované servisní středisko společnosti Electrolux.

Pokud se na displeji zobrazí "ES", selhal snímač teploty výparníku. Obratte se na své autorizované servisní středisko společnosti Electrolux.

Pokud se na displeji zobrazí "L3", selhal stejnosměrný motor ventilátoru kondenzátoru. Obrat'te se na své autorizované servisní středisko společnosti Electrolux.

Pokud se na displeji zobrazí "P1" je plná spodní miska. Vypněte a odpojte jednotku ze zásuvky a poté ji opatrně přemístěte na místo pro vypouštění vody. Vyjměte spodní vypouštěcí zátku a nechte vodu odtéct. Restartujte jednotku, zmizí symbol "P1". Pokud se chyba opakuje, zavolejte zákaznický servis.

Pokud se na displeji zobrazí "E4", došlo k poruše komunikace mezi deskou PCB displeje a hlavní řídící deskou PCB. Obrat'te se na své autorizované servisní středisko společnosti Electrolux.

7.3 Pokyny k vypouštění

Nepřetržité vypouštění

Při suchém režimu nebo režimu tepelného čerpadla budete potřebovat zahradní hadici (k dodání samostatně) nebo vypouštěcí hadici, kterou z jednotky odvedete kondenzát. Řid'te se níže uvedenými kroky:

• Odšroubujte víčko odtokového otvoru (Obr. 8).
• Připojte jeden konec zahradní hadice (k dodání samostatně) nebo vypouštěcí hadice k odtokovému otvoru a poté druhý konec hadice nasměrujte do odtoku, který je níže než jednotka (Obr. 9).

(Obr. 8) Vypouštěcí víčko pro suchý režim Vypouštěcí víčko pro režim tepelného čerpadla

(Obr. 9) Zahradní hadice Vypouštěcí hadice

Poznámka:

- Po odstranění vypouštěcího víčka může kondenzát vytékat, pokud zařízení pracuje v režimu chlazení nebo automatickém režimu. Když chcete odstranit zahradní hadici, připravte si odkapávací misku (není součástí dodávky) k zachycení kondenzátu z vypouštěcího odtoku.

• Ujistěte se, že výška odpadu a části vypouštěcí hadice není vyšší než výška vypouštěcího odtoku, jinak nebude nepřetržitý odtok fungovat.
• Během režimu chlazení nebo automatického režimu se doporučuje vypnout nepřetržité vypouštění vrácením vypouštěcího víčka na vypouštěcí odtok, aby se dosáhlo maximálního výkonu.

Vyprazdňování zbytků kondenzátu uvnitř zařízení během uskladnění na zimu.

Položte odkapávací misku (není součástí dodávky) pod spodní vypouštěcí odtok a poté vytáhněte vypouštěcí víčko, aby mohl kondenzát vytéct do odkapávací misky. Vrat'te vypouštěcí víčko do odkapávací misky, jakmile již nevytéká žádný kondenzát.

Položte odkapávací misku pod spodní vypouštěcí odtok a poté vyjměte pryžovou zátku z vypouštěcího odtoku, aby mohl kondenzát vytéct do odkapávací misky. Pokud odkapávací miska nepojme všechen kondenzát, je zapotřebí ji příležitostně vyprázdnit.

Vrat'te vypouštěcí víčko na spodní vypouštěcí odtok, jakmile již nevytéká žádný kondenzát.

Spodní Odtok Odkapávací víčko Odkapávací miska

Poznámka: K zajištění odstranění veškerých zbytků kondenzátu naklopte zařízení tak, že jej zepředu lehce nadzvednete, dokud z vypouštěcího odtoku nebude vytékat již žádný kondenzát.

8. ČIŠTĚNÍ A ÚDRŽBA

Vaše prénosné klimatizační zařízení občas čistěte, abyste zachovali jeho nový vzhled. Ujistěte se, že před čištěním zařízení odpojíte od napájení, abyste zabránili úrazu elektrickým proudem nebo riziku požáru.

8.1 Čištění zařízení

Skřín a přední část lze zbavit prachu pomocí hadříku bez použití olejů nebo omýt pomocí hadříku namočeného v roztoku teplé vody a slabého tekutého prostředku na mytí nádobí.

Nikdy nepoužívejte agresivní čisticí prostředky, vosky nebo leštidla na skřín a přední část.

Před otřením oblasti ovládání se ujistěte, že jste z hadříku vyždímali přebytečnou vodu. Přebytečná voda v oblasti ovládacích prvků nebo na ovládání může způsobit poškození přenosného klimatizačního zařízení.

8.2 Čištění filtrů

Abyste uchovali účinný chod vašeho prénosného klimatizačního zařízení, měli byste vzduchové filtry vyčistit každé dva týdny provozu pomocí vysavače.

1. Vyjměte vzduchový filtr, jak je zobrazeno níže.

Vyjměte horní vzduchový filtr a dolní vzduchový filtr.

1. Pokud jsou vzduchové filtry silně znečistěny, můžete je omýt teplou vodou do 40°C s přidáním tekutého prostředku na mytí nádobí. Důkladně opláchněte filtr a smyjte prostředek na mytí nádobí.
   Šetrně otrěpejte přebytečnou vodu z filtru. Ujistěte se, že je filtr zcela suchý, než jej vrátíte zpět na místo.
2. Stiskněte tlačítko pro reset filtru "●" poté, co jste filtry očistili.

Ujistěte se, že je filtr zcela suchý, než jej vrátíte zpět na místo.

8.3 Uskladnění na zimu

Pokud nebudete prěnosné klimatizační zařízení po delší čas používat:

1. Zcela vypust'te sběrný zásobník vody a na dostatečně dlouhou dobu odeberte spodní vypouštěcí víčko a pryžovou zátku, aby mohla vytéci všechna zbývající voda. Jakmile je zásobník zcela vypuštěný a nevytéká již žádná voda, vrat'te zpět pryžovou zátku a víčko.
2. Vyjměte a vyčistěte filtr, nechte jej zcela usušit a poté jej namontujte zpět.
3. Přenosné klimatizační zařízení skladujte na chladném, suchém a dobře větraném místě mimo dosah slunečního světla, extrémních teplot a nadměrného prachu.

Před opětovným použitím prénosného klimatizačního zařízení:

1. Ujistěte se, že je filtr a vypouštěcí víčko na svém místě.
2. Zkontrolujte, zda je napájecí šňůra v dobrém stavu bez prasklin a poškození.
3. Nainstalujte prěnosné klimatizační zařízení, jak je popsáno v provozních pokynech.

9. ODSTRAŇOVÁNÍ PROBLÉMŮ

Tento seznam zahrnuje běžné jevy, které nejsou způsobeny špatným dílenským zpracováním nebo materiály použitými v tomto spotřebiči.

Přenosné klimatizační zařízení nefunguje.

- Byla odpojena síťová zástrčka. Zástrčku zasuňte pevně do síťové zástrčky.

- Došlo ke spálení domovní pojistky nebo sepnutí jističe. Vyměňte pojistku za typ s časovým zpožděním nebo resetujte jistič.

- Jednotka je VYPNUTÁ. Jednotku ZAPNĚTE a nastavte požadované nastavení.

- V okénko displeje se zobrazí poruchový kód P1. Vypust'te vodu, jak je popsáno v sekci 7.3 Vypouštění.

- Teplota místnosti je nižší než nastavená teplota (režim chlazení) nebo je vyšší než nastavená teplota (režim topení). Teplotu znovu nastavte.

Vzduch ze zařízení se nezdá být dostatečně chladný.

• Teplota místnosti klesla pod 16°C. Chlazení nebude probíhat, dokud teplota místnosti nestoupne nad 16°C.
  • Nastavte nižší teplotu.
• Kompresor se vypnul po změně režimů. Vyčkejte přibližně 4 minuty a poslouchejte, zda se kompresor znovu nespustí, když nastavíte režim CHLAZENÍ.

Přenosné klimatizační zařízení chladí, ale teplota místnosti je příliš vysoká.

• Na chladicí spirále za ozdobným čelním panelem se tvoří námraza, venkovní teplota je pravděpodobně nižší než 16°C.

• Vzduchový filtr je zřejmě zanesený. Filtr vyčistěte. Řid'te se částí 8 "Čištění a údržba".

• Na chladicí spirále za ozdobným čelním panelem se tvoří námraza. Teplota je nastavená příliš nízko pro noční chlazení. K odmrazení cívky nastavte režim ventilace. Poté nastavte teplotu na vyšší nastavení.

• Hadice vypouštění vzduchu není připojená nebo je ucpaná. Viz část 5.1 Vypouštění horkého vzduchu.

Přenosné klimatizační zařízení chladí, avšak teplota v místnosti je příliš vysoká - na chladicí spirále za ozdobným čelním panelem se tvoří námraza.

• Zanesený vzduchový filtr - omezený průtok vzduchu. Vyčistěte vzduchový filtr. Řid'te se částí 8 "Čištění a údržba".
• Teplota je nastavená příliš vysoko. Nastavte teplotu na nižší nastavení.
• Lamely deflektoru vzduchu nejsou ve správné poloze. Lamely nastavte do polohy s lepším rozvodem vzduchu.
• Přední část zařízení je zakryta záclonami, závěsy, nábytkem apod.
• což omezuje rozvod vzduchu. Odstraňte překážku z přední části zařízení.
• Jsou otevřeny dveře, okna, větrací vikýře apod. - uniká chladný vzduch. Dveře, okna, vikýře apod. zavřete.
• Jednotka byla nedávno vypnuta v horké místnosti. Vyčkejte delší dobu než se odstraní “naakumulované teplo” ze zdí, stropu, podlahy a nábytku.

Přenosné klimatizační zařízení se rychle zapíná a vypíná.

• Zanesený vzduchový filtr - omezený průtok vzduchu. Vyčistěte vzduchový filtr.
• Venkovní teplota je extrémně vysoká. Nastavte rychlost VENTILÁTORU na vyšší hodnotu, aby vzduch proudil chladicími spirálami častěji.

Místnost je příliš chladná.

Teplota místnosti nedokáže dosáhnout cílovou teplotu nastavenou na displeji

• Při používání tohoto přenosného klimatizačního zařízení je teplý vzduch odváděn hadicí ven přes okenní sadu. Tím vzniká v místnosti podtlak, v důsledku čehož se do místnosti dostává vzduch ze sousedních místností / proniká zvenčí. Z tohoto důvodu je normální, že nemusíte vždy plně dosáhnout nastavené cílové teploty na displeji výrobku.

Neschopnost připojit se k WiFi

• Zkontrolujte, zda je Wi-Fi router připojen a zda je zapnutý a správně funguje, a to tak, že zkontrolujete, zda se k routeru mohou připojit jiné spotřebiče nebo váš mobilní telefon.
• Je třeba restartovat router. Odpojte router ze zásuvky, poté jej znovu zapojte a zkuste restartovat. Počkejte chvíli a pak znovu zkontrolujte.
• Čip WiFi v přístroji pracuje pouze na frekvenci 2,4 GHz. Ujistěte se proto, že vaše domácí WiFi pracuje na této šířce pásma.

10. OTÁZKY ŽIVOTNÍHO PROSTŘEDÍ

Recyklujte materiály se symbolem.

Obaly odložte do příslušných kontejnerů, aby mohly být recyklovány. Pomozte chránit životní prostředí a lidské zdraví a recyklovat odpad z elektrických a elektronických

zařízení. Spotřebiče označené tímto symbolem ☒ nevyhazujte do domovního odpadu. Výrobek odevzdejte do místního recyklačního zařízení nebo se obrat'te na obecní úřad.

Software v jednotce je zčásti založen na svobodném a otevřeném softwaru.

Pro kompletní informace o autorských právech a použitelných licencích viz:

https://emtech.delta.electrolux.com/license

Další informace naleznete na

www.electrolux.com

INHALT

Navštívte naše webové stránky a:

- Poistka je keramického typu 250 V; 3,15 A.

1.1 Dôležité poznámky

- Žiadnu čast' tohto výrobku neupravujte.

- Pevne zasuňte zástrčku do zásuvky a skontrolujte, či nie je uvoľnená.

Zástrčka Uzemňovací výčnelok

Štvorcový uzemňovací kolík Zástrčka (len pre Spojené královstvo)

Tento symbol označuje, že to nikdy nemáte robit'.

1 Prijímač signálu
2 Výstup vzduchu do miestnosti
3 Ovládací panel
4 Rukovät' na prenášanie (na oboch stranách)
5 Prívod vzduchu
6 Otvor priebežného odtoku (Suchý režim)

6 9 10 11 5 7 8

7 Otvor priebežného odtoku (Režim tepelného čerpadla)
8 Spodný odtokový otvor
9 Odvod vzduchu
10 Elektrická zástrčka
11 Napájací kábel
12 Kolieska

4. DODANÉ PRÍSLUŠENSTVO

DIELY NÁZOV DIELOV MNOŽSTVO
1	Adaptér A, výfukové potrubie, Adaptér B (plochý),	1 súprava
2	Odtoková hadica 1 ks

V tomto režime sa MUSÍ použit' hadica s výfukovým adaptérom.

V tomto režime sa MUSÍ použit' hadica s výfukovým adaptérom.

1. Stlačením tlačidla „—“ alebo „+“ vyberte požadovanú teplotu.

Stláčajte tlačidlo „MODE“ (Režim), kým sa nerozsvieti indikátor režimu „Dry“ (Suchý). Na obrazovke sa zobrazí teplota v miestnosti.

Poznámka: V tomto režime nie je možné zvolit' rýchlost' ventilátora.

Režim ventilátora

1. Stláčajte tlačidlo „MODE“ (Režim), kým sa nerozsvieti indikátor režimu „Fan“ (Ventilátor).
2. Stláčaním tlačidla „Fan speed“ (rýchlost' ventilátora) vyberte požadovanú rýchlost' ventilátora.
3. Ventilátor bude bežat' zvolenou rýchlost'ou a na displeji sa zobrazí teplota v miestnosti.

Poznámka: Rýchlost' ventilátora nemožno zmenit' v režime Auto (Automaticky) alebo Dry (Suchý).

Automatický režim

1. Stláčajte tlačidlo „MODE“ (Režim), kým sa nerozsvieti indikátor režimu „Auto“ (Automaticky).

Stlačte tlačidlo „Timer“ (Časovač); rozsvieti sa indikátor časovača a na obrazovke sa zobrazí „0.0“. Ťuknutím alebo podržaním tlačidla PLUS „+“ alebo MÍNUS „-“ zmeníte časovač odloženého vypnutia v krokoch po 0,5 hodiny až do 10 hodín, potom v krokoch po 1 hodine až do 24 hodín. Opätovným stlačením tlačidla „Timer“ (Časovač) do 5 sekúnd ukončíte nastavenie časovača.

Stlačením tlačidla „Louver swing“ (Otáčanie lamiel) aktivujte funkciu otáčania lamiel; lamely na hornom paneli sa budú otáčat’ hore a dole.

Zapnite detský zámok stlačením tlačidla „MODE“ (Režim) na 5 sekúnd, kým sa na displeji nezobrazí „LC“. Ak chcete vypnút’detský zámok, opätovne stlačte tlačidlo „MODE“ (Režim) na 5 sekúnd.

WiFi

Zariadenie je vybavené modulom siete WiFi.

Ak sa na displeji zobrazí „AS“, došlo k poruche snímača teploty okolia. Obrát'te sa na autorizované servisné stredisko spoločnosti Electrolux.

Ak sa na displeji zobrazí „ES“, došlo k poruche snímača teploty výparníka. Obrátte sa na autorizované servisné stredisko spoločnosti Electrolux.

Ak sa na displeji zobrazí „L3“, došlo k poruche motora ventilátora kondenzátora na jednosmerný prúd. Obrátte sa na autorizované servisné stredisko spoločnosti Electrolux.

Ak sa na displeji zobrazí „P1“, spodný zásobník je plný. Vypnite a odpojte jednotku zo zásuvky a potom ju opatrne premiestnite na miesto, kde je možné ju vypustit.

Odstráňte uzáver spodného odtokového otvoru a nechajte vodu odtekat'. Reštartujte jednotku, kým nezmizne symbol „P1“. Ak sa chyba opakuje, zavolajte servis.

(Obr. 8) Uzáver odtoku pre suchý režim Uzáver odtoku pre režim tepelného čerpadla

(Obr. 9) Záhradná hadica Odtoková hadica

Poznámka:

Ked' už kondenzát nevyteká, nasad'te uzáver odtoku na otvor priebežného odtoku. Pod spodný odtokový otvor umiestnite misku na odkvapkávanie, potom odstráňte gumovú zátku z odtokového otvoru, aby kondenzát mohol stekat' do misky na odkvapkávanie. Ak vaša miska na odkvapkávanie nedokáže pojat' všetok kondenzát, možno ju budete musiet' občas vyprázdnit'.

Ked' kondenzát nevyteká, nasad'te uzáver odtoku na spodný odtokový otvor.

Spodný odtokový otvor Uzáver odkvapkávania Miska na odkvapkávanie

Poznámka: Aby ste sa uistili, že všetky zvyšky kondenzátu boli odstránené, nakloňte jednotku miernym nadvihnutím spredu nahor, kým z odtokového otvoru nebude vytekat' kondenzát.

8. STAROSTLIVOSŤ A ČISTENIE

Pred utieraním okolia ovládacích prvkov nezabudnite z handričky vyžmýkat' prebytočnú vodu.

Prenosná klimatizácia nebude fungovat'.

• Zástrčka je odpojená. Pevne zasuňte zástrčku do zásuvky.

• Vypálená domová poistka alebo vypnutý istič. Vymeňte poistku za typ s časovým oneskorením alebo resetujte istič.

• Po vyčistení filtra stlačte tlačidlo resetovania filtra „●“.

Pred výmenou filtra sa uistite, že je dôkladne suchý.

8.3 Zimné uskladnenie

zariadení. Spotrebiče označené symbolom nevyhadzujte do domového odpadu. Výrobok odovzdajte do miestneho recyklačného zariadenia alebo sa obrát'te na obecný úrad.
