FXGP1600 - Pompa Fuxtec - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Pompa da giardino
Marca	Fuxtec
Modello	FXGP1600
Potenza nominale	600 W
Tensione di alimentazione	230 V ~ 50 Hz
Portata max	3 100 L/h
Altezza di mandata max	35 m (3,5 bar)
Profondità di aspirazione max	8 m
Peso	5,5 kg
Livello sonoro	76 dB(A)
Temperatura max del liquido	35 °C
Attacco	1 pollice
Protezione termica	Sì (interruttore di protezione termica)
Interruttore on/off	Sì
Tipo di motore	Elettrico, monofase
Utilizzo conforme	Annaffiatura, irrigazione, svuotamento di piscine, pozzi, cisterne
Liquidi consentiti	Acqua chiara, acqua piovana, acqua clorata
Liquidi vietati	Acqua potabile, acqua salata, alimenti, acque reflue, agenti aggressivi, combustibili
Funzionamento a secco	Vietato (richiede adescamento)
Manutenzione	Risciacquo con acqua chiara dopo l'uso, controllo trimestrale per installazione permanente
Conservazione	Svuotare, conservare al riparo dal gelo
Certificazione	Dichiarazione di conformità CE (2014/30/UE)

Domande frequenti - FXGP1600 Fuxtec

Come adescare la pompa FXGP1600 prima del primo utilizzo?

Aprire la vite di riempimento situata sul corpo pompa, riempire d'acqua fino al segno, quindi riavvitare. Non far mai funzionare la pompa a secco.

Quali liquidi posso pompare con questa pompa?

Acqua chiara, acqua piovana e acqua clorata (piscine). Non pompare acqua potabile, acqua salata, alimenti, acque reflue, liquidi aggressivi o infiammabili.

Qual è la profondità di aspirazione massima?

La profondità di aspirazione massima è di 8 metri. Per altezze superiori a 4 m, utilizzare un tubo di aspirazione di diametro superiore a 1 pollice.

Cosa fare se il motore non si avvia?

Controllare prima l'alimentazione elettrica e i fusibili. Attendere che l'interruttore termico si raffreddi (15-20 min). Se la girante è bloccata, pulire attraverso l'apertura posteriore del carter.

Perché la pompa gira ma non invia acqua?

Cause possibili: livello dell'acqua troppo basso, aria nel corpo pompa (adescare nuovamente), aspirazione d'aria (controllare i raccordi) o condotta di mandata chiusa o piegata.

Come mantenere la pompa?

Sciacquare la pompa con acqua chiara dopo ogni utilizzo. Per un'installazione permanente, controllare ogni 3 mesi il corretto funzionamento. Pulire regolarmente i sedimenti.

Posso lasciare funzionare la pompa a secco?

No, il funzionamento a secco può distruggere la pompa. Riempire sempre d'acqua prima dell'avvio e assicurarsi che la condotta di aspirazione sia immersa.

Cosa fare in caso di surriscaldamento?

La pompa è dotata di un interruttore di protezione termica che spegne il motore in caso di surriscaldamento. Attendere circa 15-20 minuti che si raffreddi e si riaccenda automaticamente.

Come conservare la pompa in inverno?

Svuotare tutti i tubi e aprire la vite di spurgo per eliminare l'acqua. Chiudere la vite e riporre la pompa in un luogo asciutto e al riparo dal gelo.

Questa pompa è adatta per l'acqua di mare?

No, l'acqua salata è vietata perché danneggerebbe la pompa. Utilizzarla solo per acqua chiara, acqua piovana o acqua clorata di piscina.

MANUALE UTENTE FXGP1600 Fuxtec

MANUALE DI ISTRUZIONI ORIGINALE

Pompa da giardino

FX-GP1600 / FX-GP2800 / FX-GP2200

Il vostro nuovo dispositivo è stato sviluppato e progettato per soddisfare gli elevati standard FUXTEC, come la facilità d'uso e la sicurezza dell'utente. Se gestito in maniera corretta, questo dispositivo vi renderà un buon servizio per gli anni a venire.

AVVERTENZE: ATTENZIONE: Per ridurre il rischio di lesioni, l'utente deve leggere e comprendere questo manuale prima di utilizzare l'apparecchio.

FUXTEC GMBH

KAPPSTRAße 69, 71083 HERRENBERG, GERMANIA

12. Versione italiana:

CONTENUTI

1. VERSIONE ITALIANA: 38
   12.1 Dati tecnici ....39
   12.2 Descrizione del prodotto....40
   12.3 Uso previsto e istruzioni generali di sicurezza 41
   12.4 Simboli 43
   12.5 Cura e manutenzione del dispositivo....44
   12.6 Montaggio e avvio del dispositivo....44
   12.7 Assistenza in caso di malfunzionamenti ....46
   12.8 Conservazione: 47
   12.9 DICHIARAZIONE DI CONFORMITÀ CE / DECLERATION OF CONFORMITY .....48

Ci impegniamo costantemente a migliorare i nostri prodotti. Per questo motivo i dati tecnici e le illustrazioni possono cambiare!

12.1 Dati tecnici

	FX-GP1600	FX-GP2800	FX-GP2200
	230V/50HZ	230V/50HZ	230V/50HZ
	600 Watt	800 Watt	1200 Watt
	X4	X4	X4
	3.100l/h	3.400l/h	3.700l/h
	35m / 3,5bar	38m / 3,8bar	48m / 4,8bar
	76 dB(A)	77 dB(A)	77 dB(A)
	<35°C	<35°C	<35°C
	1"	1"	1"
	8m	9m	8m
	5,5kg	6,0kg	6,6kg

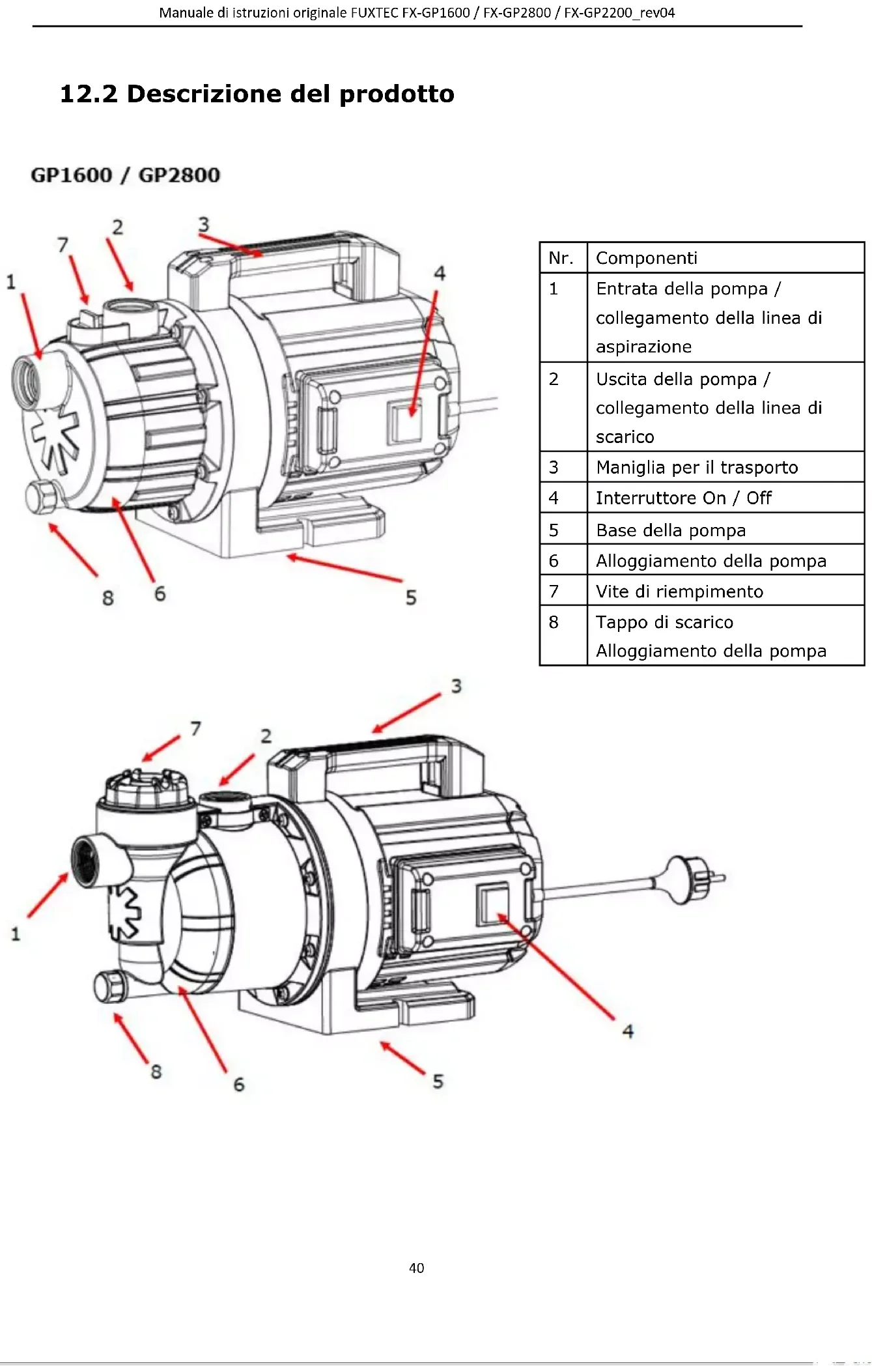

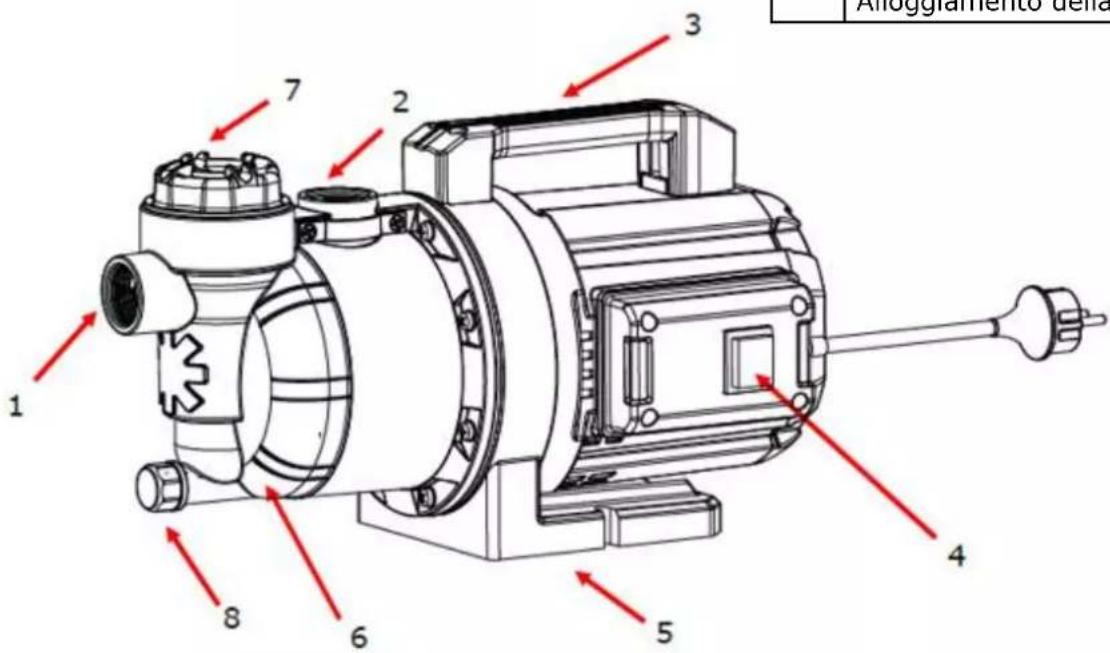

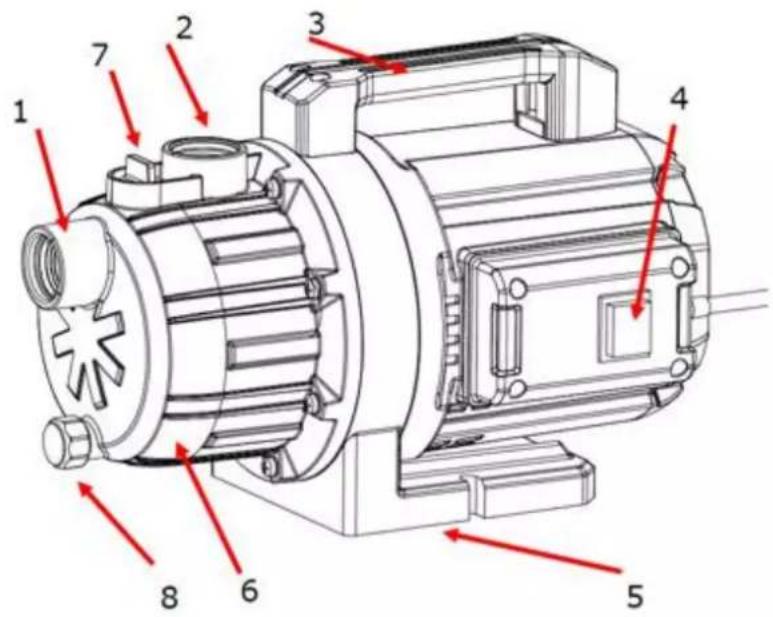

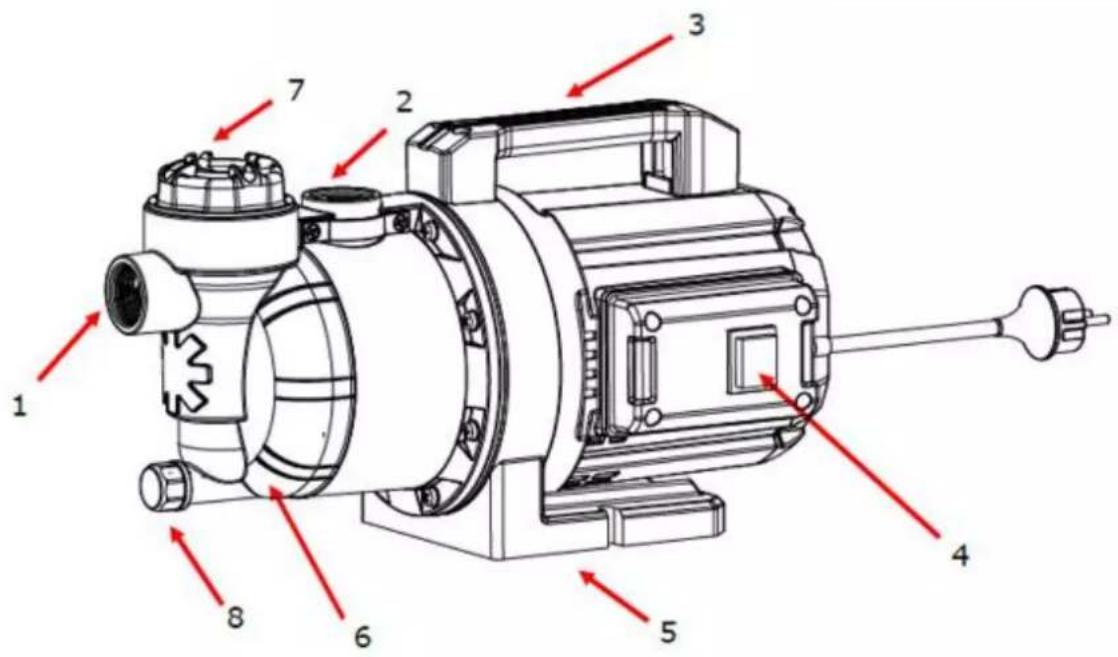

12.2 Descrizione del prodotto

GP1600 / GP2800

Nr.	Componenti
1	Entrata della pompa / collegamento della linea di aspirazione
2	Uscita della pompa / collegamento della linea di scarico
3	Maniglia per il trasporto
4	Interruttore On / Off
5	Base della pompa
6	Alloggiamento della pompa
7	Vite di riempimento
8	Tappo di scaricoAlloggiamento della pompa

12.3 Uso previsto e istruzioni generali di sicurezza

La pompa è destinata all'uso privato in casa e in giardino. Deve essere utilizzata esclusivamente nell'ambito dei limiti imposti in conformità ai dati tecnici.

La pompa è adatta a:

• irrigare e annaffiare
• travaso e svuotamento di serbatoi (p.e. pisci- ne)
• prelevare acqua da fontane, botti dell'acqua piovana e cisterne.

La pompa è indicata esclusivamente per convo- gliare i seguenti liquidi:

• acqua pulita, acqua piovana
• acqua clorosa (p. e. piscine)

Un utilizzo diverso o ulteriore non viene conside- rato conforme alla destinazione d'uso.

Possibile uso errato

La pompa non deve essere utilizzata in esercizio permanente. Non è adatta a convogliare:

• acqua potabile
• acqua salata
• generi alimentari
• acqua sporca
  • liquidi aggressivi, prodotti chimici
• liquidi corrosivi, infiammabili, esplosivi o ef- fervescenti
• liquidi a temperature superiori a 35 °C
• acqua sabbiosa e liquidi abrasivi.

Istruzioni di sicurezza:

• Non permettere l'uso dell'apparecchio a bambini o a persone che non conoscono le istruzioni per l'uso.
  • Non sollevare, trasportare o fissare mai l'unità per il cavo di collegamento.
• Modifiche o cambiamenti non autorizzati al dispositivo sono proibiti.
• Scollegare sempre la spina di alimentazione prima di lavorare sull'unità.
  • Non utilizzare la pompa senza un dispositivo di corrente residua.
• La pompa deve essere alimentata con corrente alternata a 230V come specificato sulla targhetta.
• Non usare il cavo di alimentazione per trasportare la pompa o staccare la spina.
  • Assicuratevi che i collegamenti elettrici siano protetti dall'umidità.
• Evitare di far funzionare la pompa a secco. Non utilizzare mai la pompa se il tubo di aspirazione è intasato.

• È severamente vietato pompare liquidi corrosivi, altamente infiammabili, aggressivi o esplosivi (come benzina, kerosene o diluente nitro), acqua salata e cibo.

• Non utilizzare la pompa se i dispositivi di sicurezza sono danneggiati. Non disabilitare mai i dispositivi di sicurezza.

• Non far funzionare le pompe in atmosfere esplosive, come liquidi infiammabili, gas o polvere.
• Tenere i bambini e le persone non qualificate lontano dalla pompa quando è in uso.
• Rischio di lesioni da acqua calda. Se la pompa funziona a lungo quando l'uscita è chiusa, l'acqua nella pompa può essere riscaldata e l'acqua calda può uscire dall'uscita e causare lesioni.
• State attenti, guardate cosa state facendo e usate il buon senso quando usate una pompa.
• Mantenere la pompa in buono stato. Se la pompa è danneggiata, farla riparare da un professionista prima dell'uso.
• Questa pompa non è destinata all'uso da parte di persone (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali, o con mancanza di esperienza e conoscenza, a meno che non abbiano ricevuto supervisione o istruzioni sull'uso della pompa da una persona responsabile della loro sicurezza.
• È necessario tenere i bambini sotto controllo e assicurarsi che non giochi con la pompa o il suo cavo di alimentazione. Tenere i bambini lontani dalla pompa durante il lavoro.

Sicurezza elettrica:

• Se ci sono persone nella piscina o nel laghetto del giardino, non azionare la pompa.
• La tensione di rete domestica deve corrispondere alle specifiche della tensione di rete nei dati tecnici, non utilizzare nessun'altra tensione di alimentazione.
• L'apparecchio può essere messo in funzione solo su apparecchiature elettriche conformi a DIN/VDE0100, parti 737, 738 e 702. Per la protezione dei fusibili deve essere installato un interruttore di circuito da 10 A e un interruttore di corrente residua con una corrente residua nominale di 10/30 mA.
• Usare solo cavi di prolunga per uso esterno - sezione minima 1,5 mm². Srotolare sempre completamente i tamburi dei cavi.
  • Non si devono usare cavi di prolunga danneggiati o fragili.
• Controllate le condizioni della vostra prolunga prima di ogni utilizzo.
• La spina del cavo della pompa deve corrispondere alla presa. Non modificare mai la spina in alcun modo. Non usare spine adattatrici. Le spine non modificate e le prese corrispondenti riducono il rischio di scosse elettriche.

• Evitare il contatto fisico con le superfici messe a terra.

• La pompa è dotata di un'uscita compatibile. La fonte di alimentazione del vostro paese deve essere conforme ai regolamenti internazionali.

• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal suo agente di servizio o da persone similmente qualificate per evitare pericoli.

La pompa aspira il liquido direttamente attraverso i fori di aspirazione e lo emette all'uscita della pompa.

È azionato da un interruttore on/off.

Dispositivi di sicurezza e di protezione Interruttore di termoprotezione

La pompa è dotata di un interruttore di termoprotezione che spegne il motore in caso di surriscaldamento. Dopo una fase di raffreddamento di circa 15-20 minuti, la pompa si riattiva automaticamente.

12.4 Simboli

La pompa non deve essere smaltita con i normali rifiuti domestici, ma deve essere smaltita secondo le norme ambientali locali.

Conformità alle norme di sicurezza in vigore sul mercato UE

Leggere le istruzioni per l'uso prima dell'uso.

12.5 Cura e manutenzione del dispositivo

ATTENZIONE: Scollegare la spina prima di qualsiasi manutenzione o assistenza!

• In caso di installazione temporanea, l'unità deve essere risciacquata con acqua pulita dopo ogni utilizzo.
• Nel caso di un'installazione permanente, controllare ogni 3 mesi che il meccanismo di avviamento funzioni correttamente.
• Rimuovere regolarmente lo sporco che può accumularsi nel laghetto.
  • Non esporre le pompe al gelo.
• Evitare il funzionamento a secco della pompa.
• Non danneggiare il cavo. Non usare mai il cavo per trasportare, tirare o scollegare la pompa.
• Pulire regolarmente la pompa se il liquido aspirato causa sedimenti.
• Evitare gli urti, non far cadere la pompa.
• Si prega di sciacquare la pompa con acqua pulita dopo aver pompato acqua di piscina clorata o liquidi che lasciano residui.
• Se la pompa è intasata, per prima cosa scollegate la pompa dalla rete e assicuratela contro una nuova accensione.
• Poi rimuovete la linea di aspirazione all'ingresso della pompa.
• Poi collegare la linea di pressione alla linea dell'acqua.
• Lasciate scorrere acqua sufficiente attraverso l'alloggiamento della pompa fino a quando il blocco si dissolve.
• Accendere brevemente la pompa per controllare se gira liberamente.
• Avviare nuovamente la pompa come descritto.

12.6 Montaggio e avvio del dispositivo

Posizionare la pompa

1. Predisporre una sede piana e solida.
2. Posizionare la pompa orizzontale e sicura da allagamento.

Attenzione: La pompa deve essere protetta da pioggia e da getti d'acqua diretti.

Raccomandiamo di installare condotte flessibili sull'ingresso pompa. In questo modo non è possibile esercitare alcuna pressione o trazione meccanica sulla pompa.

1. Scegliere la lunghezza del tubo di aspirazio- ne in modo che la pompa non possa funzionare a secco. Il tubo di aspirazione deve trovarsi sempre almeno 30 cm sotto alla superficie dell'acqua.

2. Collegamento tubo di aspirazione. Durante questa operazione assicurarsi che l'attacco sia a tenuta, senza danneggiare il filetto.

3. In caso di acqua con un contenuto minimo di sabbia, tra il tubo di aspirazione e l'ingresso della pompa occorre montare un prefiltro. Informarsi presso il proprio rivenditore specia- lizzato.

4. Posare sempre la condotta di aspirazione inclinata.

AVVISO

Se l'altezza di aspirazione corrisponde a più di 4 m è necessario montare un tubo di aspirazione con un diametro superiore a 1".

Montaggio del tubo di mandata

1. Avvitare il nipplo di raccordo (13) con l'anello di tenuta tondo (14) nell'uscita della pompa (2).
2. Avvitare il nipplo angolare (11) con guarnizione (12) sul nipplo di collegamento (13) e ruo- tare il nipplo angolare nella direzione desiderata.
3. Fissare il tubo di mandata (10) con il nipplo angolare (11).
4. Aprire una delle chiusure presenti nel tubo di mandata (valvola, ugello, rubinetto dell'acqua).

Messa in funzione

ATTENZIONE!

Rischio di danni alle apparecchiature!

Il funzionamento a secco rovina la pompa! Perché possa subito aspirare, la pompa deve essere riempita d'acqua fino al troppo pieno prima di ogni messa in funzione.

1. Aprire il tappo di riempimento (Figura 1, punto 8).
2. Caricare l'acqua attraverso la vite di riempimento fino a raggiungere la tacca sul corpo della pompa.

3. Riavvitare il tappo di riempimento.

4. Aprire tutte le chiusure della linea di pressione (valvola, ugello di spruzzo, rubinetto dell'acqua).

5. Inserire la spina di rete del cavo di collegamento nella presa.

6. Accendere la pompa con l'interruttore on/off.

ATTENZIONE!

Rischio di danni alle apparecchiature!

Un tubo di mandata chiuso può danneggiare la pompa!

■ Non far funzionare la pompa contro un tubo di mandata chiuso.

Spegnere la pompa

1. Spegnere la pompa con l'interruttore on/off dopo l'uso.
2. Chiudere tutte le guarnizioni nella linea di scarico..

CAUTELA!

Pericolo di infortunio dovuto ad acqua calda

In caso di utilizzo prolungato contro il lato in pressione chiuso (> 10 min.) l'acqua nella pompa può riscaldarsi fortemente e fuoriuscire in modo incontrollato!

• Sepapare la pompa dalla rete e lasciar raffreddare la pompa e l'acqua.
• Rimettere la pompa in funzione solo dopo aver eliminato tutti i vizi!

Può subentrare il pericolo di infortunio dovuto ad acqua calda nei seguenti casi:

• installazione scorretta,
• lato di mandata chiuso,
• carenza di acqua nel tubo di aspirazione o
• pressostato difettoso.

Procedura

1. Separare la pompa dalla rete e lasciare raffreddare pompa e acqua.
2. Controllare la pompa, l'installazione e lo stato dell'acqua.
3. Rimettere la pompa in funzione solo dopo aver eliminato tutti i vizi!

12.7 Assistenza in caso di malfunzionamenti

Attenzione - Rischio di scossa elettrica!

Quando si lavora sulla pompa, c'è il rischio di scosse elettriche.

• Scollegare la spina di alimentazione prima di effettuare qualsiasi lavoro di risoluzione dei problemi.
• Far riparare i guasti all'impianto elettrico da un elettricista qualificato.

Anomalia	Possibile causa	Rimedio
Il motore non parte.	Girante bloccata.	Rimuovere la sporcizia nell'area di aspirazione. Pulire con uno strumen-to adatto attraverso l'apertura posteriore del carter motore.
	Il termointerruttore è scattato.	Attendere fino a che l'interruttore ter-mico riattiva la pompa. Attenzione alla temperatura massima del liquido pompato. Far controllare la pompa.
	Non è presente tensione di re-te.	Controllare i fusibili, far controllare l'alimentazione elettrica da un elettri-cista qualificato.
La pompa gira, ma non pom-pa.	Livello dell'acqua troppo bas-so.	Immergere di più il tubo di aspirazio-ne.
	Aria nel corpo della pompa.	Riempire la pompa.
	La pompa aspira aria.	Controllare la tenuta di tutti i raccordi di collegamento e del coperchio del filtro.
	Ostruzione sul lato aspirazione.	Attenzione!Pericolo di ustione dovuto ad acqua calda!Rimuovere la sporcizia nell'area di aspirazione.
	Tubo di mandata chiuso.	Attenzione!Pericolo di ustione dovuto ad acqua calda!Aprire il tubo di mandata.
	Tubo di mandata piegato.	Distendere il tubo di mandata.
Quantità pompata troppo esigua	Tubo di mandata piegato.	Distendere il tubo di mandata.
	Diametro tubo troppo piccolo.	Utilizzare un tubo di mandata più grande.
	Ostruzione sul lato aspirazione.	Rimuovere la sporcizia nell'area di aspirazione.
	Altezza di mandata eccessiva.	Attenzione all'altezza di mandata max., ved. dati tecnici!
	Altezza di aspirazione eccessiva.	Verificare l'altezza di aspirazione, attenzione all'altezza di aspirazione max. - vedere dati tecnici.

12.8 Conservazione:

1. Svuotare il tubo di aspirazione e di mandata.
2. Svitare la vite di scarico e lasciare scorrere l'acqua fuori dalla pompa.
3. Riavvitare la vite di scarico e stoccare la pompa e gli accessori al sicuro dal gelo.

12.9 DICHIARAZIONE DI CONFORMITÀ CE / DECLERATION OF CONFORMITY

dichiariamo che la macchina descritta di seguito, in virtù della sua progettazione e costruzione e nella versione da noi immessa sul mercato, è conforme ai requisiti essenziali di salute e sicurezza delle direttive CE.

Denominazione della

Pompa da giardino / Garden Pump

Macchina:

Tipo di macchina:

FX-GP1600 / FX-GP2800 / FX-GP2200

Marca del produttore:

FUXTEC

Direttive CE pertinenti:

2014/30/EU

Norme applicate:

EN 60335-1:2012

Firma del produttore /data:

C. Jille

Nome e indirizzo della persona

L. Zirkler

autorizzata a compilare il

FUXTEC GMBH - KAPPSTRAße 69, 71083 HERRENBERG,

fascicolo tecnico stabilito nella

GERMANY

Comunità

Nr.	Componenti
1	Entrata della pompa / collegamento della linea di aspirazione
2	Uscita della pompa / collegamento della linea di scarico
3	Maniglia per il trasporto
4	Interruttore On / Off
5	Base della pompa
6	Alloggiamento della pompa
7	Vite di riempimento
8	Tappo di scaricoAlloggiamento della pompa

Anoggiamento della 1 2 3 4 5 6 7 8
