MANUALE UTENTE ICOMPAC 13000 T.I.P.
Dichiarazione di conformità CE
La ditta T.I.P. GmbH Technische Industrie Produkte sita in Siemensstr. 17, D-74915 a Waibstadt, dichiara sotto la propria responsabilità, che i prodotti sotto indicati sono costruiti in conformità con le direttive EU in vigore e loro successive modifiche: 2014/35EU, 2014/30EU, 2011/65/EU.
5.1. Instructiuni generale de instalare
Complimenti per l'acquisto del Suo nuovo prodotto T.I.P.!
Come ogni nostro prodotto anche questo è concepito sulla base delle ultime conoscenze tecnologiche.
Fabbricazione e montaggio del macchinario rispondono alle più moderne tecniche di pompaggio e con l'ulitilizzo dei più affidabili componenti elettrici, elettronici e meccanici vengono assicurate al Suo nuovo prodotto un'ottima qualità e una lunga durata. Per poter approfittare di tutti i vantaggi tecnici, si prega di leggere attentamente le istruzioni d'uso. In appendice sono presenti illustrazioni esplicative.
Indice
- Norme di sicurezza generali.... 1
- Campo di applicazione.... 2
- Dati tecnici 2
- Contenuto della confezione.... 3
- Installazione....3
- Allacciamento elettrico 4
- Messa in funzione 4
- Manutenzione e suggerimenti in caso di guasto 5
- Garanzia 7
- Ordinazione di pezzi di ricambio 7
- Assistenza....7
Appendice: Illustrazioni
1. Norme di sicurezza generali
Leggere attentamente le istruzioni e prendere pratica con i dispositivi di comando e con l'utilizzo regolamentare del prodotto. Non si risponde di danni provocati dall'inosservanza di avvertenze e disposizioni contenute in tali istruzioni. Danni provocati da un'inosservanza di avvertenze e disposizioni contenute in tali istruzioni non sono coperti da garanzia. Conservare con cura queste istruzioni e consegnarle insieme al macchinario ad un eventuale possessore successivo.
Il presente dispositivo non deve essere utilizzato da persone che non abbiano familiarità con il contenuto delle presenti istruzioni d'uso.
La pompa non deve essere utilizzata da bambini.
La pompa può essere utilizzata da persone con facoltà fisiche, psichiche e mentali ridotte o che manchino di esperienza e/o conoscenze specifiche in merito al suo uso, solo nel caso in cui siano sorvegliate o abbiano ricevuto un'adeguata formazione in merito all'uso del dispositivo e abbiano compreso i pericoli che possono derivarne. I bambini non devono giocare con il dispositivo. Il dispositivo e il suo cavo di collegamento devono essere tenuti lontani da bambini.
La pompa non deve essere utilizzata se sono presenti persone in acqua.
La pompa deve essere alimentata mediante un interruttore differenziale (RCD / interruttore FI) corrente di dispersione misurata non superiore a 30 mA.
Se il cavo di collegamento alla rete del dispositivo risulta danneggiato, deve essere sostituito dal produttore o dal suo servizio clienti o da una persona con qualifica analoga per evitare pericoli.
Si prega di prestare attenzione alle seguenti indicazioni e avvertenze con i seguenti simboli:
Un'inosservanza di questa avvertenza può essere pericolosa e provocare danni a persone e/o cose.
L'inosservanza di tali istruzioni può essere causa di scariche elettriche con possibili danni a cose e/o persone.
Controllare che il macchinario non abbia subito danni durante il trasporto. In caso di danno informare immediatamente il rivenditore - al più tardi entro 8 giorni dalla data d'acquisto.
2. Campo di applicazione
Le pompe ad immersione per acque reflue T.I.P. sono efficientissime elettropompe per il pompaggio di acque limpide o reflue - contenenti impurità di grandezza contenuta entro i limiti massimi indicati nei dati tecnici. Questi prodotti di alta qualità e dalle convincenti prestazioni sono concepiti per le molteplici esigenze di drenaggio e trasferimento di liquidi.
Tipici campi di applicazione delle pompe sommerse per acque nere sono: svuotamento di stagni, bacini, serbatoi di accumulo, fosse di acque nere, nonché il prosciugamento di emergenza in seguito a inondazioni o acqua alta. Le pompe ad immersione per acque reflue T.I.P. sono adatte per installazioni fisse o temporanee.
Questo prodotto è idoneo per uso privato in ambiente domestico e non per utilizzo commerciale/industriale o per uso prolungato a circolazione continua.
La pompa non è adatta per l'utilizzo in piccolo fontanelle decorative per interni, acquari o campi d'impiego simili. Per l'impiego in un laghetto, adottare le misure necessarie onde evitare l'aspirazione di fauna presente.
L'apparecchio non è adatto per essere impiegato in piscine e per essere montato nella rete idrica pubblica.
La pompa non è adatta al pompaggio di acqua salata, feci, liquidi infiammabili, corrosivi, esplosivi e comunque pericolosi. Il liquido pompato non può superare la temperatura massima indicata nei dati tecnici.
Nella pompa venono impiegati dei lubrificanti che conseguentemente ad un uso improprio o a causa di guasti del macchinario possono contaminare il liquido pompato. I lubrificanti adottati sono biodegradabili e atossici.
3. Dati tecnici
| Modello | I-Compac 7500 | I-Compac 13000 |
| Tensione rete/frequenza | 230 - 240 V~ / 50 Hz | 230 - 240 V~ / 50 Hz |
| Potenza nominale | 400 Watt | 750 Watt |
| Grado di protezione | IPX8 | IPX8 |
| Attacco di mandata | 47,80 mm (1 1⁄2"), filettatura esterna | 47,80 mm (1 1⁄2"), filettatura esterna |
| Portata massima (Qmax)1) | 7.500 l/h | 13.000 l/h |
| Pressione massima | 0,5 bar | 0,9 bar |
| Prevalenza massima (Hmax)1) | 5 m | 9 m |
| Massima profondita'di immersione ∇ | 5 m | 7 m |
| Grandezza massima di impurita' pompabili | 16 mm | 16 mm |
| Temperatura massima del liquido pompato (Tmax) | 35 °C | 35 °C |
| Max. numero di accensioni in un'ora | 30, regolarmente distribuite | 30, regolarmente distribuite |
| Lunghezza del cavo di collegamento | 10 m | 10 m |
| Modello del cavo di collegamento | H05RN-F | H05RN-F |
| Peso (netto) | 4,2 kg | 5,2 kg |
| Livello minimo di adescamento (funzionamento manuale) (A)2) | 75 mm | 75 mm |
| Livello minimo di aspirazione (funzionamento manuale) (B)2) | 25 mm | 25 mm |
| Livello di avviamento (funzionamento automatico) (C)2) | 170 mm | 170 mm |
| Livello di arresto (funzionamento automatico) (D)2) | 70 mm | 70 mm |
| Dimensioni (L x P x H) | 22 x 19 x 29,5 cm | 22 x 19 x 29,5 cm |
| Numero articolo | 30190 | 30191 |
1) I valori massimi riportati delle prestazioni si riferiscono a piena attività del macchinario.
2) I dati tra parentesi si riferiscono alle illustrazioni esplicative poste in appendice al termine delle istruzioni.
4. Contenuto della confezione
Nella confezione è incluso:
N. 1 pompa con cavo di alimentazione, N. 1 raccordo porta gomma multiplo, N. 1 manuale d'uso.
Controllare l'integrità della confezione. Ulteriori accessori sono disponibili su richiesta (vedi i capitoli „Installazione“, e „Ordine pezzi di ricambio“).
Se possibile conservare l'imballaggio fino alla scadenza della garanzia. Smaltire il materiale dell'imballaggio nel rispetto dell'ambiente. I materiali usati sono completamente riciclabili.
5. Installazione
5.1. Installazione: indicazioni generali
Durante il processo di installazione assicurarsi che il macchinario non sia collegato alla corrente elettrica.
Proteggere dal gelo la pompa e tutti gli attacchi del sistema.
Tutte gli attacchi delle condutture devono essere assolutamente ermetici, poiché eventuali perdite delle condutture compromettono le prestazioni della pompa e possono provocare danni notevoli. Impiegare quindi guarnizioni e materiale isolante di qualità, affinché al termine del montaggio il sistema risulti a perfetta tenuta d'aria. Evitare di avvitare le parti tra loro con forza eccessiva o forzature che potrebbero provocare danni. Durante la posa delle condutture di collegamento prestare attenzione che nessun peso, oscillazione o tensione agiscano sulla pompa. Le condutture di collegamento inoltre non devono presentare alcuna piega o inclinazione.
5.2. Installazione della condotta forzata o di mandata
La condotta forzata permette il trasporto del liquido dalla pompa al punto di prelevamento. Per evitare perdite di corrente di flusso si consiglia l'uso di una condotta forzata di dimensioni piuttosto grandi - ideali sono quelle corrispondenti all'uscita della pompa.
Per facilitare l'installazione nella confezione è incluso un raccordo porta gomma multiplo (10) dotato delle seguenti possibilità di attacco: raccordo filettato maschio di 33,25 mm (1"), raccordo femmina di 25 mm e diametro interno di 33 mm.
In caso di utilizzo di presa esterna o di allacciamento di tubi di 33 mm, le parti strette non necessarie degli attacchi multidimensionali devono essere rescisse nei punti di taglio previsti come segue (vedi figura):
a - Presa esterna di 33,25 mm (1 " filettatura esterna)
b - Allacciamento dei tubi di 33 mm
Per l'asportazione delle parti non necessarie, si raccomanda l'uso di una sega per uso
domestico. Fissare poi il terminale del raccordo di collegamento multidimensionale all'allacciamento della pressione della pompa.
5.3. Installazione fissa
In caso di installazione fissa, le tubature rigide sono ideali da impiegare per la condotta forzata. In questo caso è necessario installare una valvola di ritegno sulla tubazione di mandata direttamente all'uscita della pompa in modo che all'arresto non vi sia corrente di ritorno. Per facilitare I lavori di manutenzione si consiglia inoltre l'installazione di una valvola di bloccaggio dietro alla pompa e alla valvola antiriflusso. In questo modo chiudendo la valvola di bloccaggio, in caso di smontaggio della pompa, la condotta forzata non si svuota.
5.4. Posizionamento della pompa
Nel posizionare la pompa bisogna prestare attenzione che il valore massimo di immersione specificato nei dati tecnici non venga superato. Allo stesso modo il valore minimo di autoadescamento non puo'essere superato.
Durante l'attività della pompa, il livello dell'acqua si puo' ridurre fino al livello minimo di adescamento.
Posizionare la pompa su una base rigida, non su pietre o sabbia. Prestare bene attenzione che durante il posizionamento la pompa non cada o che le sue bocche di aspirazione possano sprofondare nel terreno.
L'aspirazione di sabbia, fango, o altre materie simili deve essere evitata.
Per posizionare, solllevare e portare la pompa servirsi esclusivamente dell'impugnatura. Per il sollevamento inoltre, utilizzare una specifica fune di sollevamento da fissare all'impugnatura stessa. Per qualsiasi manovra della pompa non usare in alcno caso il tubo flessibile di mandata, il cavo di alimetazione o il cavo dell'interruttore flottante.
6. Allacciamento elettrico
Il macchinario è fornito di un cavo di alimentazione e una presa. Cavo di alimentazione e presa possono essere sostituiti solo da personale qualificato per evitare minacce di pericolo. Non trasportare la pompa per il cavo e non utilizzarla per tirare la spina dalla presa di corrente. Proteggere spina e cavo di alimentazione dal calore, olio, e spigoli vivi. Allacciare l'apparecchio solo ad una presa regolarmente installata con messa a terra e facilmente accessibile. La presa deve rimanere facilmente accessibile anche dopo l'allacciamento, in modo che possa essere velocemente estratta in caso di necessità.
La tensione di rete disponibile deve essere conforme ai valori indicati nelle caratteristiche tecniche. Il responsabile dell'installazione dovrà accertarsi che l'impianto elettrico sia dotato di un collegamento a terra conforme alle normative vigenti.
L'allacciamento elettrico deve essere dotato di un interruttore differenziale ad alta sensibilità: = 30 mA (DIN VDE 0100-739).
I cavi di prolungamento non devono avere una sezione inferiore ai cavi in gomma di tipo H07RN-F (3 x 1,0 mm²) conformemente a VDE. La spina e gli allacci devono essere protetti da spruzzi d'acqua.
7. Messa in funzione
Durante il funzionamento della pompa nessuno deve trovarsi in acqua.
La pompa deve essere usata esclusivamente come descritto sulla targhetta.
Il funzionamento a secco - la pompa é in funzione senza pompare acqua - deve essere evitato, poiché la scarsità o mancanza di acqua provoca il surriscaldamento della pompa, che potrebbe causare danni notevoli al motore.
Assicurarsi che tutti i connettori elettrici non possano mai venire sommersi.
É assolutamente vietato introdurre le mani nell'apertura della pompa quando il macchinario é collegato alla corrente elettrica.
Prima di ogni utilizzo controllare la pompa, in particolare i cavi di alimentazione e le spine. Accertarsi che le viti non siano allentate e che gli tutti attacchi e allacciamenti siano in condizioni perfette. Una pompa danneggiata non deve essere utilizzata. In caso d'guasto la pompa deve essere controllata da personale qualificato.
Al momento di ogni messa in funzione bisogna assolutamente assicurarsi che la pompa sia stata posizionata in modo sicuro e stabile.
É possibile scegliere tra funzionamento automatico e manuale. Il livello di aspirazione massimo indicato nei dati tecnici viene raggiunto soltanto con il funzionamento manuale. In caso di funzionamento automatico la pompa si arresta al raggiungimento del più basso livello d'acqua possibile.
7.1. Funzionamento automatico
Soprattutto nel funzionamento automatico è necessario accertarsi che la pompa sia in posizione verticale in modo tale che l'interruttore a galleggiante integrato possa muoversi liberamente. Assicurarsi che la pompa si spenga quando l'acqua scende al livello che corrisponde all'altezza di arresto.
La pompa è dotata di un interruttore a galleggiante integrato che – a seconda del livello dell'acqua – arresta o avvia automaticamente l'apparecchio. Quando l'acqua raggiunge o risulta inferiore al livello di arresto la pompa si disattiva. Al contrario quando l'acqua raggiunge o supera il livello di avviamento la pompa si attiva. Il livello di avviamento e quello di arresto sono indicati nella sezione 'Dati tecnici' e sono invariabili.
Per attivare il funzionamento automatico sollevare la leva „Auto“ posta sulla pompa.
Per la messa in funzione inserire la spina in una presa a corrente alternata di 230V. Se il livello dell'acqua raggiunge o supera il livello di accensione, la pompa entra immediatamente in funzione.
A funzione ultimata staccare la spina dalla presa.
7.2. Funzionamento manuale
Nel funzionamento manuale l'interruttore a galleggiante è disattivato. La pompa rimane sempre in funzione - se alimentata da corrente elettrica. In tal modo aumenta il rischio di funzionamento a secco che può provocare il surriscaldamento e quindi danni ingenti alla pompa. Assicurarsi che la pompa sia in funzione solo in presenza di sufficiente liquido.
Per attivare il funzionamento manuale sollevare la leva „Manual“ posta sulla pompa.
Inserire la spina del cavo di alimentazione in una presa di corrente da 230-V. La pompa si avvierà immediatamente. A funzione ultimata staccare la spina dalla presa.
7.3. Protettore termico salvamotore
Le elettropompe della serie pompe ad intervento automatico T.I.P. I-Compac dispongono di un dispositivo termico di sicurezza del motore integrato. In caso di sovraccaricamento il motore si spegne automaticamente per ripartire a raffreddamento completato. Le cause possibili e le relative soluzioni sono descritte nel capoverso "Manutenzione e suggerimenti in caso di guasto".
8. Manutenzione e suggerimenti in caso di guasto
Prima di ogni intervento di manutenzione la pompa deve essere staccata dalla rete di corrente elettrica. In caso contrario sussiste - anche - il pericolo di un' involontaria accensione della pompa.
Non si risponde di guasti provocati da tentativi di riparazioni inappropriate, che implicano la cessazione di ogni diritto di garanzia.
L'osservanza delle regole di impiego e dei campi di applicazione valide per questo macchinario riducono il pericolo di possibili guasti e contribuisce ad aumentare la durata del macchinario. Materiali abrasivi nel liquido pompato - come per esempio sabbia - ne accelerano il processo di logoramento e ne riducono le prestazioni. Con un impiego corretto il macchinario non ha bisogno di manutenzione. Per questo si consiglia la pulizia delle parti idrauliche da depositi e incrostazioni.
Per la rimozione di sporcizia resistente togliere la base della pompa (8), allentando le 4 viti (9). Quindi possono essere pulite la girante della pompa (3) e la relativa camera (4). In caso l'interruttore a galleggiante della vostra pompa non funzioni più correttamente in automatico, ciò potrebbe essere causato dalla presenza di particelle di sporcizia che lo bloccano. Per la pulizia dell'interruttore a galleggiante integrato, rimuovere la copertura nera laterale della camera del galleggiante. Procedere pertanto come descritto di seguito:
| FIG I | FIG II | FIG III | FIG IV | FIG V |
 |  |  |  |  |
| A tal scopo, ruotare la pompa sulla testa e premerla sul punto A con un cacciavite. | Rimuovere la copertura della camera del galleggiante verso l'esterno. | Dopo aver rimosso la copertura, rimuovere l'astina di guida del galleggiante con il magnete integrato che aziona il galleggiante stesso. | Pulire l'astina di guida e il supporto del magnete e liberarle da sporcizia e depositi. Reinserire correttamente l'unità galleggiante nella pompa. | Reinserire la copertura della camera del galleggiante nella pompa in conformità con il disegno di cui sopra. Accertarsi che la leva per la selezione dell'azionamento automatico o manuale funzioni perfettamente. |
Per evitare danni, gni altro tipo di smontaggio e sostituzione di componenti puo'essere eseguito solo dal produttore o dal servizio clienti autorizzato.
In caso di gelo, la presenza di acqua nella pompa puo'provocare danni notevoli. Per questo motivo in caso di temperature molto basse bisogna togliere la pompa dal liquido da pompare e svuotarla completamente. Porre poi la pompa in un luogo asciutto e protetto dal gelo.
In caso di malfunzionamento accertarsi prima di tutto se la causa deriva da un uso non corretto del macchinario, dalla mancanza di corrente, o da altri fattori che non siano da ricondurre a difetti del macchinario stesso.
Nello schema seguente sono illustrati eventuali malfunzionamenti e guasti del macchinario, le relative cause possibili e i suggerimenti per eliminarle. Ogni intervento indicato deve avvenire soltanto quando la pompa è staccata dalla rete di corrente elettrica. Se non si è in grado di risolvere il problema, si prega di rivolgersi all'assistenza clienti o al rivenditore di fiducia. Riparazioni successive sono da affidare soltanto a personale specializzato. Attenzione! non si risponde in caso di danni provocati da riparazioni inappropriate e in tal caso cessa automaticamente ogni diritto di garanzia.
| GUASTO | CAUSE POSSIBILI | RIMOZIONE |
| 1. La pompa non pompa liquido. Il motore non funziona. | 1. Mancanza di corrente.2. Attivazione del sistema di protezione termica del motore.3. Il condenstaore e`guasto.4. Girante bloccato.5. Interruttore a galleggiante bloccato (funzionamento automatico).6. Interruttore flottante guasto (funzionamento automatico). | 1. Con un apparecchio dotato di marchio GS controllare se c'è tensione (osservare le misure di sicurezza!) e se la spina è ben inserita.2. Staccare la pompa dalla rete di corrente elettrica e lasciare raffreddare il sistema. Eliminare il guasto.3. Rivolgersi all'assistenza clienti.4. Liberare il girante dal blocco.5. Sbloccare o pulire l'interruttore a galleggiante.6. Rivolgersi all'assistenza clienti. |
| 2. Il motore funziona ma la pompa non convoglia liquido. | 1. Aperture di aspirazione intasate.2. Condotta forzata intasata.3. Infiltrazioni d'aria nel corpo pompa.4. Livello minimo di aspirazione non raggiunto (funzionamento manuale). | 1. Eliminare le impurita'.2. Eliminare le impurita'.3. Avviare la pompa più volte in modo che tutta l'aria venga spinta fuori.4. Accertarsi che il livello minimo di aspirazione venga raggiunto. |
| 3. La pompa si spegne dopo un breve tempo di attivita' per l'entrata in funzione della protezione termica del motore. | 1. L'allacciamento elettrico non corrisponde ai valori richiesti illustrati sulla targhetta del macchinario.2. Pompa o apertura di aspirazione intasate da impurita'.3. Il liquido é troppo denso.4. Temperatura del liquido troppo alta.5. Funzionamento a secco della pompa. | 1. Con un apparecchio dotato di marchio GS controllare la tensione sui conduttori del cavo di alimentazione (osservare le misure di sicurezza!).2. Eliminare le impurita'.3. La pompa non é adatta per questo tipo di liquido. Di conseguenza diluire il liquido.4. Prestare attenzione che la temperatura del liquido pompato non superi il valore massimo indicato.5. Eliminare le cause del funzionamento a secco. |
| 4. Funzione interrotta o funzionamento irregolare. | 1. Vedi punto 1.4.2. Vedi punto 3.3.3. Vedi punto 3.4.4. Tensione di corrente non compatibile.5. Motore o girante guasti. | 1. Vedi punto 1.4.2. Vedi punto 3.3.3. Vedi punto 3.4.4. Assicurarsi che la tensione di corrente corrisponda a quella indicata sulla targhetta della pompa.5. Rivolgersi all'assistenza clienti. |
| 5. La pompa fornisce una quantita 'd'acqua limitata. | 1. Vedi punto 2.1.2. Vedi punto 2.2.3. Girante logoro. | 1. Vedi punto 2.1.2. Vedi punto 2.2.3. Rivolgersi all'assistenza clienti. |
| 6. La pompa non si avvia o non si arresta in automatico. | 1. La pompa non è in posizione verticale quindi l'interruttore a galleggiante non si muove liberamente.2. Vedi punto 1.5.3. Vedi punto 1.6. | 1. Collocare la pompa in posizione verticale.2. Vedi punto 1.5.3. Vedi punto 1.6. |
9. Garanzia
Questo macchinario è stato realizzato e controllato con i metodi più moderni. Il venditore garantisce materiali perfetti e rifiniture senza difetti secondo le disposizioni di legge dei paesi in cui il macchinario è stato acquistato. Il periodo di garanzia inizia con la data d'acquisto alle seguenti condizioni:
Per ogni difetto da ricondursi ad imperfezioni di materiali o di produzione entro il periodo di garanzia, il macchinario verrà riparato gratuitamente. Al momento dell'accertamento del difetto, si prega di inviare il reclamo immediatamente.
Il diritto di garanzia si annulla al momento di interventi sul macchinario da parte del cliente o di terzi. Danni causati da un uso scorretto, da un posizionamento o custodia inadatti, da installazioni improprie, da interventi violenti o da altri fattori esterni, non sono coperti dalle nostre prestazioni di garanzia.
Componenti soggetti ad usura non sono coperti da garanzia. Tutti i componenti vengono prodotti con grande cura utilizzando materiali di alta qualità e sono concepiti per una lunga durata nel tempo. L'usura dipende comunque dal modo e intensità di utilizzo e dalla frequenza di manutenzione. L'osservanza delle indicazioni di installazione e manutenzione di queste istruzioni d'uso contribuiscono considerevolmente ad una lunga durata nel tempo delle parti soggette ad usura.
Ci riserviamo, in caso di reclami, di riparare o sostituire i componenti o di sostituire il macchinario. I componenti sostituiti diventano di nostra proprietà'.
I diritti di risarcimento di danni sono esclusi salvo questi non siano da attribuire ad evidente intenzionalità o negligenza del produttore.
Ulteriori pretese a causa della garanzia non vengono contemplate.
Il diritto di garanzia è da dimostrare presentando la ricevuta di acquisto.
Questa garanzia è valida nel paese di acquisto del macchinario.
Indicazioni speciali:
- Se il macchinario dovesse avere un malfunzionamento, controllare per prima cosa che la causa non sia da attribuire ad un uso scorretto e non ad un difetto del macchinario.
- In caso il macchinario difettoso debba essere portato o spedito in riparazione allegare quanto segue:
- ricevuta di acquisto
- descrizione del guasto riscontrato (una descrizione il più precisa possibile facilita una riparazione veloce).
Prima di portare o spedire il macchinario in riparazione, si prega di smontare i componenti aggiunti che non appartengono alla confezione originale dello stesso. Non si risponde di eventuale mancata restituzione di tali componenti al momento della riconsegna del macchinario.
10. Ordinazione di pezzi di ricambio
Il modo piu' facile, veloce ed economico per ordinare pezzi di ricambio e' attraverso internet. Il nostro sito www.tip-pumpen.de dispone di un comodo shop per i pezzi i ricambio che rende possibile l' ordine solo con poche cliccate. Vi vengono inoltre pubblicate vaste informazioni e consigli preziosi riguardo i nostri prodotti e accessori, vi si presentano i nuovi macchinari, tendenze ed innovazioni nell'ambito delle tecniche di pompaggio.
11. Assistenza
In caso di ricorso di garanzia o di guasti, si prega di rivolgersi al rivenditore.
Le istruzioni per l'uso attuali possono essere richieste, se necessario, in formato PDF, inviando un'e-mail a: service@tip-pumpen.de.
Solo per Paesi appartenenti all' Unione Europea:
Non gettare gli apparecchi elettrici tra i rifiuti domestici!
Conformemente alla Direttiva Europea 2012/19/EU (sui rifiuti di apparecchiature elettriche ed elettroniche) e all'attuazione del recepimento delle stessa nel diritto nazionale, gli apparecchi elettrici usati devono essere raccolti separatamente e reimpiegati in modo ecologicamente corretto. Per ulteriori informazioni rivolgersi all'azienda di smaltimento locale.
Anhang: Abbildungen
Annex: Illustrations
Melléklet: Ábrák
Załącznik: rysunki
Příloha: Obrázky
Приложение: Картини
Anexe: Desene
Dodatak: Slike
Príloha: Obrázky
Dodatek: Slike
Annexe: Illustrations
Appendice: Illustrazioni
Apéndice: Imagenes

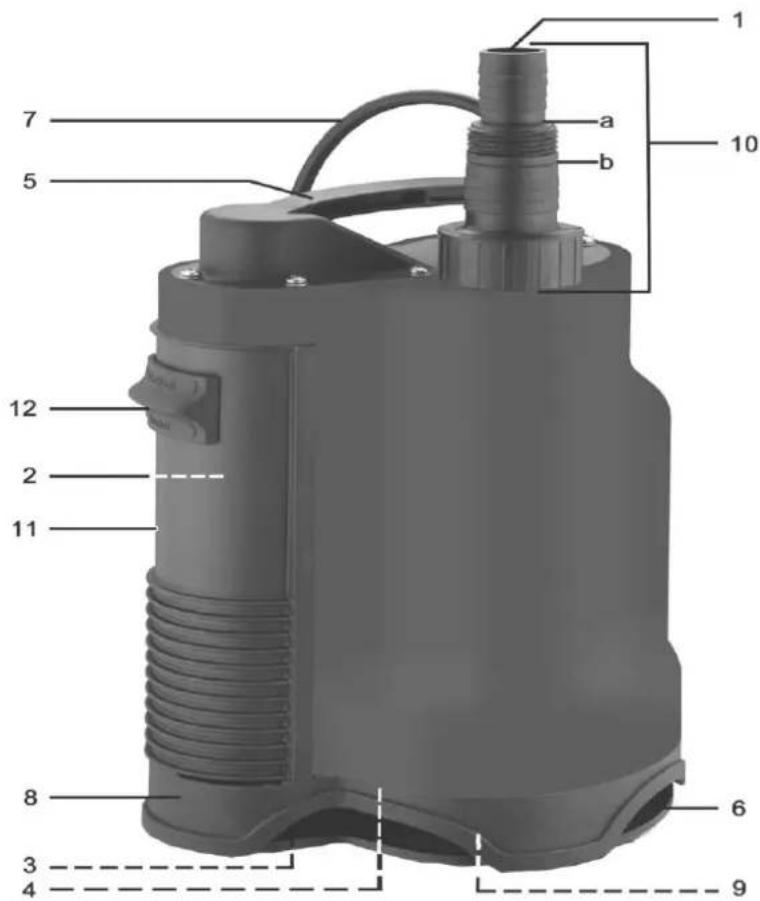

I-COMPAC 7500 + I-COMPAC 13000
D
1 Attacco di mandata
2 Galleggiante
3 Girante
4 Camera della girante
5 Impugnatura
6 Apertura d'aspirazione
7 Cavo di alimentazione
Componenti
8 Piede della pompa
9 Viti al piede della pompa
10 Raccordo di dimensione regolabile
11 Camera del galleggiante
12 Selettore (M / AO)
a Punto di intersezione
b Punto di intersezione
A Livello min. adescamento *
B Livello min. aspirazione *
C Livello di accensione *
D Livello di arresto *
* I valori corrispondenti sono indicati nel capoverso „Dati tecnici“.
Notizen / notes / note / notas
Notizen / notes / note / notas
Lieber T.I.P. Kunde,
- Dichiarazione di conformità CE
- Instructiuni generale de instalare
- Indice
- Norme di sicurezza generali
- Campo di applicazione
- Dati tecnici
- Contenuto della confezione
- Installazione
- Installazione: indicazioni generali
- Installazione della condotta forzata o di mandata
- Installazione fissa
- Posizionamento della pompa
- Allacciamento elettrico
- Messa in funzione
- Funzionamento automatico
- Funzionamento manuale
- Protettore termico salvamotore
- Manutenzione e suggerimenti in caso di guasto
- Garanzia
- Indicazioni speciali:
- Ordinazione di pezzi di ricambio
- Assistenza
- Solo per Paesi appartenenti all' Unione Europea:
- D
- Componenti
Marca : T.I.P.
Modello : ICOMPAC 13000
Categoria : Pompa
