Tipo di prodotto	Campanello senza fili
Marca	Emos
Modello	P5729T
Portata del segnale (esterno)	Fino a 180 m all'aperto
Portata del segnale (interno)	Circa 36 m (20% della portata esterna)
Frequenza di trasmissione	433,92 MHz
Potenza di trasmissione	5 mW p.i.r.e. max.
Grado di protezione del pulsante	IP44 (a tenuta stagna)
Alimentazione del campanello	230 V CA / 50 Hz
Alimentazione del pulsante	Senza batteria (auto-alimentato)
Metodo di abbinamento	Self-learning (apprendimento automatico)
Salvataggio dei codici	Sì, in memoria interna dopo interruzione di corrente
Fissaggio del pulsante	Nastro adesivo bifacciale fornito o viti (non fornite)
Utilizzo del campanello	Solo interno, in ambiente asciutto
Pulizia	Panno morbido umido con sapone delicato, scollegare prima
Precauzioni	Non esporre a urti, temperature elevate, umidità eccessiva
Conformità	Direttiva 2014/53/UE
Contenuto della confezione	Campanello, pulsante, nastro adesivo bifacciale

Domande frequenti - P5729T Emos

Come abbinare il pulsante al campanello?

Collegate il campanello a una presa 230 V. Tenete premuto (5 s) il pulsante di abbinamento del campanello finché il LED non si accende. Rilasciate, quindi premete il pulsante del campanello entro 25 secondi. Il campanello suonerà per confermare l'abbinamento.

Qual è la portata del campanello?

La portata può raggiungere 180 m all'aperto. In ambienti costruiti (muri, ostacoli), può ridursi a circa 20% di questo valore, cioè circa 36 m.

Cosa fare se il campanello non suona dopo aver premuto il pulsante?

Verificate che il pulsante sia correttamente abbinato (vedi abbinamento). Assicuratevi che il campanello sia collegato e che il LED del pulsante lampeggi quando premuto. Evitate di installare il pulsante su una superficie metallica, può bloccare il segnale.

Posso utilizzare più pulsanti con un solo campanello?

Sì, è possibile abbinare più pulsanti. Ripetete la procedura di abbinamento per ogni pulsante. Il campanello memorizza tutti i codici.

Come cancellare la memoria dei pulsanti abbinati?

Tenete premuto il pulsante di abbinamento del campanello mentre lo collegate alla presa. Attendete 5 secondi finché il LED si accende, quindi rilasciate. La memoria verrà cancellata e tutti i pulsanti dovranno essere riabbinati.

Il pulsante è a tenuta stagna?

Sì, il pulsante ha un grado di protezione IP44, che lo rende resistente a schizzi e pioggia. Per una maggiore durata, installatelo preferibilmente in un luogo riparato.

Posso installare il pulsante su una superficie metallica?

No, evitate di installare il pulsante su oggetti metallici o materiali contenenti metallo (telaio della finestra, ecc.), poiché ciò può disturbare la trasmissione radio e ridurre la portata.

Come pulire il campanello?

Scollegate prima il campanello dalla presa elettrica. Utilizzate un panno morbido umido con un po' di sapone delicato. Non utilizzate prodotti aggressivi né solventi.

Cosa succede in caso di interruzione di corrente?

Il campanello è dotato di una memoria interna che salva i codici dei pulsanti abbinati. Dopo il ritorno della corrente, l'abbinamento viene mantenuto e non è necessario ripetere la procedura.

L'apparecchio è conforme alle norme europee?

Sì, il modello P5729T è conforme alla direttiva 2014/53/UE. La dichiarazione di conformità completa è disponibile sul sito www.emos.eu.

MANUALE UTENTE P5729T Emos

IT Pulsante di ricambio

ES Interruptor de recambio

NL Reserveknop

IT | Pulsante di ricambio

Progettato per il campanello senza fili di tipo P5729.

Specifiche

Portata di trasmissione: fino a 180 m in spazio aperto (in aree edificate può scendere fino a un quinto)

Frequenza di trasmissione: 433,92 MHz, 5 mW e.r.p. max.

Pulsante: impermeabile; protezione IP44

Abbinamento del campanello con i pulsanti: funzione di "self-learning"

Alimentazione del pulsante: senza batteria

In dotazione: nastro biadesivo

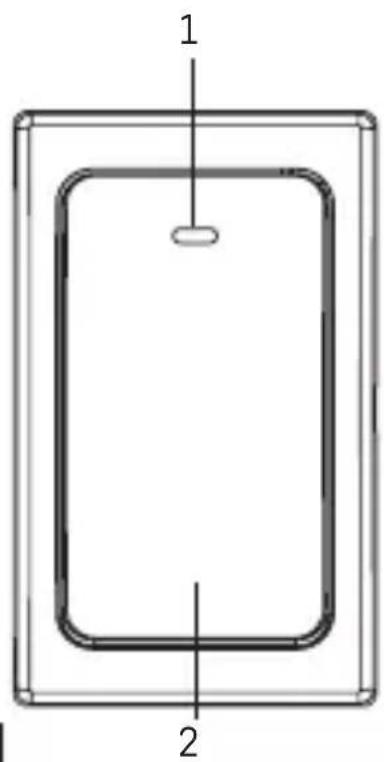

Descrizione del pulsante (cfr. fig. 1)

1 - diodo LED del campanello

2 – pulsante di chiamata

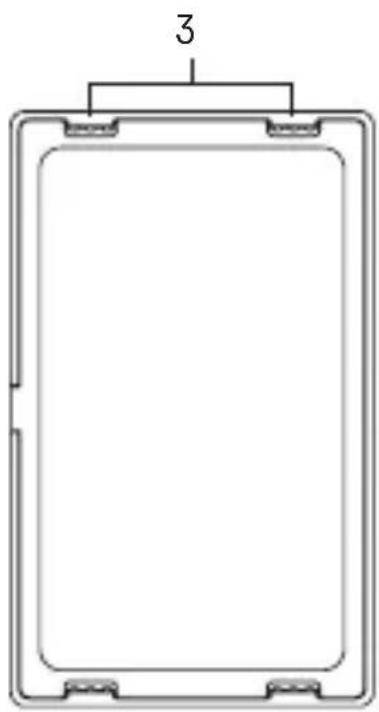

3 – fori per aprire il coperchio del vano batteria (lato posteriore)

4 – fori per il fissaggio a parete

Descrizione del campanello (cfr. fig. 2)

1 - diodo LED del campanello

2 - altoparlante

3 – pulsante di abbinamento/regolazione del volume

4 – pulsante per cambiare la suoneria

Abbinamento del pulsante al campanello

1. Collegare il campanello a una presa da 230 V CA/50 Hz.
2. Quindi premi a lungo il pulsante di associazione sul campanello per circa 5 secondi.
3. Il LED del campanello si accende, rilasciare il pulsante

Il campanello entra in modalità di “self-learning”, che dura 25 secondi. Durante questo lasso di tempo premere il pulsante di chiamata, il campanello suona di nuovo, adesso il pulsante è abbinato al campanello.

Con questo si esce automaticamente dalla modalità di self-learning.

1. Per abbinare più pulsanti, ripetere la procedura dal punto 1 per ciascun pulsante.

Nota: In caso di interruzione dell'alimentazione, il campanello contiene una memoria interna che memorizza i codici dei pulsanti attualmente abbinati. Pertanto, non è necessario eseguire nuovamente l'abbinamento dopo un'interruzione di corrente.

Cancellazione della memoria dei pulsanti abbinati

Tenere premuto il pulsante di abbinamento

Collegare il campanello alla rete.

Dopo circa 5 secondi si accende il LED del campanello, rilasciare il pulsante 📋, il LED si spegne.

La memoria di tutti i pulsanti abbinati verrà cancellata.

Installazione del pulsante del campanello (trasmettitore)

1. Per prima cosa, abbinare il pulsante al campanello.
2. Prima dell'installazione, verificare che il set funzioni in modo corretto nella posizione scelta.
3. Rimuovere il retro del coperchio attraverso il foro sul fianco del pulsante utilizzando un cacciavite.
4. Fissare il retro del coperchio alla parete con nastro biadesivo (in dotazione) o due viti. Pur essendo resistente alle intemperie, collocare il pulsante in un luogo protetto, ad esempio in una nicchia.

5. Rimontare il pulsante.

6. Premere il pulsante del campanello per suonare. La pressione del pulsante è accompagnata da un LED rosso di segnalazione che indica che il pulsante ha inviato un segnale radio. Il campanello riprodurrà la suoneria selezionata.

Nota: Il pulsante del campanello (trasmettitore) può essere posizionato senza problemi su pareti in legno o in mattoni. Non collocare però il pulsante direttamente su oggetti metallici o su materiali che contengono metallo, quali ad esempio le strutture in plastica di porte e finestre che contengono un telaio metallico. Il trasmettitore potrebbe non funzionare correttamente.

Cura e manutenzione

Il campanello di casa digitale senza fili è un dispositivo elettronico sensibile, osservare quindi le seguenti precauzioni:

• Il campanello (ricevitore) è destinato esclusivamente all'uso in interni in aree asciutte.
• Il campanello deve essere collocato in una posizione facilmente accessibile per facilitare le operazioni e lo scollegamento.
• Di tanto in tanto controllare il funzionamento del pulsante del campanello.
  • Non esporre il pulsante e il campanello a urti e colpi eccessivi.
• Non esporre il pulsante e il campanello a temperature eccessive, alla luce diretta del sole o all'umidità.
• Scollegare il campanello di casa dalla rete elettrica estraendolo dalla presa prima di pulirlo.
• Per la pulizia, utilizzare un panno leggermente umido con un po' di detergente, non utilizzare detergenti aggressivi o solventi.
• Questo apparecchio non è destinato all'uso da parte di persone (compresi i bambini) le cui incapacità fisiche, sensoriali o mentali o la cui mancanza di esperienza o di conoscenze impediscono loro di utilizzare l'apparecchio

in modo sicuro, a meno che non siano sorvegliate o istruite sull'uso di questo apparecchio da una persona responsabile della loro sicurezza. È necessario tenere d'occhio i bambini per assicurarsi che non giochi con l'apparecchio.

Con la presente, EMOS spol. s r. o. dichiara che l'apparecchiatura radio tipo P5729T è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo internet: http://www.emos.eu/download.
