MANUALE UTENTE Series 4 HAFRSJ64MB1 HAIER

Con la presente, Candy Hoover Group Srl dichiara che l'apparecchiatura radio è conforme alla direttiva 2014/53/UE e ai relativi requisiti di legge (per il mercato UKCA). Il testo completo della dichiarazione di conformità è disponibile al seguente indirizzo internet: www.candy-group.com

Avvertenze di sicurezza e manutenzione

• AVVERTENZA: L'elettrodomestico e le sue parti accessibili diventano calde durante l'uso. Prestare attenzione ad evitare qualsiasi contatto con le resistenze di riscaldamento.
• Mantenere lontani dall'elettrodomestico i bambini di età inferiore agli 8 anni, a meno che non siano continuamente supervisionati.
• Questo elettrodomestico può essere utilizzato da bambini di età superiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, oppure prive di esperienza e conoscenza, se supervisionati o istruiti riguardo all'uso
• dell'elettrodomestico in sicurezza e se ne comprendono i rischi connessi. I bambini non devono giocare con l'elettrodomestico.
• La pulizia e la manutenzione da parte dell'utente non possono essere effettuate da bambini senza supervisione
• AVVERTENZA: La cottura senza sorveglianza su un piano di cottura in presenza di grasso o olio nella pentola può essere pericolosa, con rischio di incendi.
• NON cercare MAI di spegnere un incendio con acqua, bensì spegnere l'elettrodomestico e coprire la fiamma con un coperchio o una coperta antifiamma.
• AVVERTENZA: Pericolo di incendio: non appoggiare nulla sulle superfici di cottura.
• AVVERTENZA: se la superficie è crepata, spegnere l'elettrodomestico per evitare la possibilità di elettrocuzioni.
• Non utilizzare un getto di vapore per pulire l'elettrodomestico

• Oggetti metallici come coltelli, forchette, cucchiai o coperchi non devono essere posti sulla superficie del piano di cottura perché possono surriscaldarsi.

• Qualsiasi fuoriuscita deve essere rimossa dal coperchio prima dell'apertura.

• Prima di chiudere il coperchio lasciare raffreddare la superficie del piano di cottura.
• Dopo l'uso, spegnere la resistenza di riscaldamento del piano cottura con il relativo comando. Mai fare affidamento sul rivelatore presenza pentole.
• Questo elettrodomestico non è concepito per funzionare con temporizzatori esterni o con sistemi di comando a distanza separati.
• Il dispositivo di scollegamento deve essere incluso nel cablaggio fisso, in accordo con le normative relative al cablaggio.
• Le istruzioni riportano il tipo di cavo da utilizzare, tenendo in considerazione la temperatura della superficie posteriore dell'elettrodomestico.
• Se il cavo di alimentazione dell'elettrodomestico dovesse essere danneggiato, farlo sostituire dal servizio tecnico del produttore o da un tecnico qualificato, per evitare rischi.
• ATTENZIONE: Per evitare rischi causati da un involontario azzeramento dell'interruttore automatico, l'elettrodomestico non deve essere alimentato da un dispositivo di commutazione esterno, come ad esempio un timer, oppure essere collegato a un circuito che viene regolarmente acceso e spento dall'elettrodomestico.
• AVVERTENZA: utilizzare unicamente protezioni per piani di cottura progettate dal produttore della cucina o indicate dal produttore dell'elettrodomestico nelle istruzioni d'uso come adatte, o ancora protezioni incorporate nell'elettrodomestico. L'utilizzo di protezioni non adatte può provocare incidenti.
• Utilizzare sempre i recipienti di cottura adatti.
• Mettere sempre la pentola al centro del gruppo sul quale si sta effettuando la cottura.

• Non appoggiare nulla sul pannello di comando.

• Non utilizzare mai il piano di cottura come tagliere. Il dispositivo di scollegamento deve essere incluso nel cablaggio fisso, in accordo con le normative relative al cablaggio.

• Le istruzioni riportano il tipo di cavo da utilizzare, tenendo in considerazione la temperatura della superficie posteriore dell'elettrodomestico.
• Prima di chiudere il coperchio lasciare raffreddare la superficie del piano di cottura.
• ATTENZIONE: il processo di cottura deve essere supervisionato. Un processo di cottura breve deve essere supervisionato di continuo

Gentile cliente,

Grazie per aver acquistato il piano cottura a induzione Haier. Ci auguriamo che possa funzionare correttamente per molti anni.

Legga attentamente questo manuale di istruzioni prima dell'uso e lo conservi con cura in un luogo sicuro per poterlo consultare in futuro in caso di necessità.

Introduzione al prodotto

Il piano cottura ad induzione è adatto a tutti i tipi di cottura, con le sue zone di cottura elettromagnetiche, i suoi controlli microcomputerizzati e le sue multifunzioni, che lo rendono la scelta ideale per la famiglia di oggi.

Prodotto con materiali appositamente importati, il piano cottura ad induzione Haier è estremamente facile da usare, durevole e sicuro.

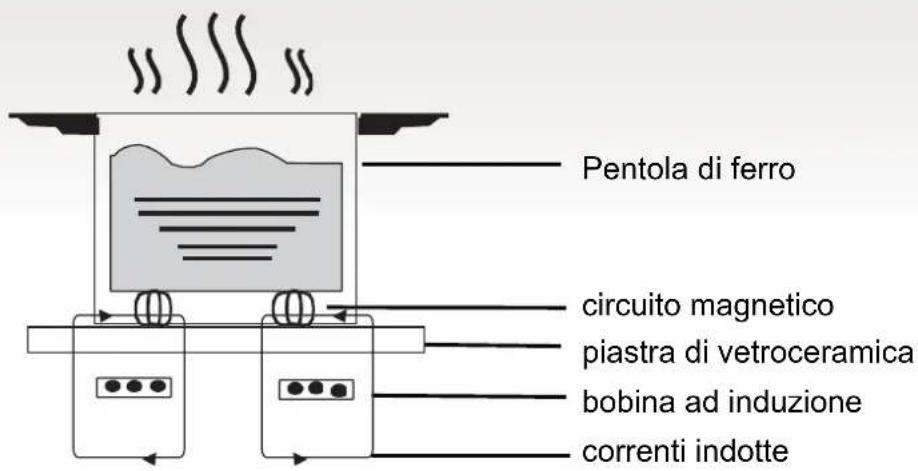

Principio di funzionamento

Il piano di cottura a induzione è costituito da una bobina, una piastra riscaldante in materiale ferromagnetico e un sistema di controllo. La corrente elettrica genera un potente campo magnetico attraverso la bobina. Ciò produce un gran numero di vortici che a loro volta generano calore che viene poi trasmesso attraverso la zona di cottura al recipiente di cottura.

Pentola di ferro circuito magnetico piastra di vetroceramica bobina ad induzione correnti indotte

Sicurezza

Questo piano di cottura è stato progettato specificamente per uso domestico.

Nella sua costante ricerca di miglioramento dei propri prodotti, Haier si riserva il diritto di modificare in qualsiasi momento qualsiasi aspetto tecnico, del programma o estetico dell'elettrodomestico.

Protezione dal surriscaldamento

Un sensore tiene sotto controllo la temperatura nelle zone di cottura. Quando la temperatura supera un livello di sicurezza, la zona di cottura si spegne automaticamente.

Rilevamento di oggetti piccoli o non magnetici

Quando una pentola di diametro inferiore a 80 mm, o un altro oggetto di piccole dimensioni (ad esempio coltello, forchetta, chiave) o una pentola non magnetica (ad esempio alluminio) è stato lasciato sul piano di cottura, si attiva un cicalino per circa un minuto, dopodiché il piano di cottura si mette automaticamente in standby.

Segnalazione di calore residuo

Quando il piano di cottura è stato utilizzato per un certo periodo di tempo, rimane un dato calore residuo. La lettera "H" viene visualizzata per avvertirvi di rimanere a distanza.

Quando la padella viene tolta dalla zona di cottura il riscaldamento si interrompe immediatamente e il piano si spegne dopo che il cicalino ha suonato per un minuto.

Spegnimento automatico

Un'altra caratteristica di sicurezza del piano a induzione è lo spegnimento automatico. Ciò si verifica quando si dimentica di spegnere una zona di cottura. I tempi di spegnimento predefiniti sono riportati nella tabella seguente:

Livello di potenza	La zona di riscaldamento si spegne automaticamente dopo
1~3 8 ore
4~6 4 ore
7~9 2 ore

Quando la pentola viene rimossa dal piano cottura, il riscaldamento viene interrotto immediatamente e si spegne dopo un segnale sonoro di un minuto.

Avvertenza: I portatori di pacemaker cardiaco devono consultare un medico prima di usare il piano di cottura a induzione.

Installazione

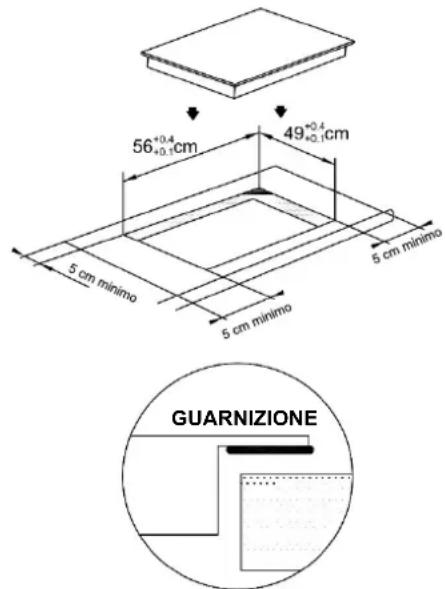

1. Praticare un foro nel piano di lavoro della dimensione indicata nello schema seguente. Attorno al foro deve essere lasciato uno spazio minimo di 50 mm. Il piano di lavoro deve avere uno spessore di almeno 30 mm ed essere realizzato in materiale resistente al calore.

Come mostrato in Figura (1)

56⁺⁰·⁴⁺°¹cm 49⁺⁰·⁴⁺°¹cm 5 cm minimo 5 cm minimo GUARNIZIONE

Figura (1)

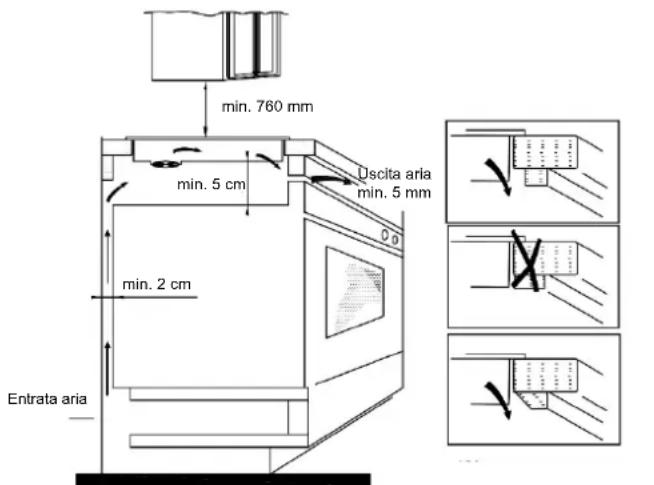

1. È essenziale che il piano cottura a induzione sia ben ventilato e che la presa e l'uscita dell'aria non siano ostruite.

Assicurarsi che il piano sia installato correttamente come mostrato in Figura 2.

N.B.: Tra il piano di cottura e l'eventuale elemento superiore deve essere prevista una distanza di sicurezza pari ad almeno 760 mm.

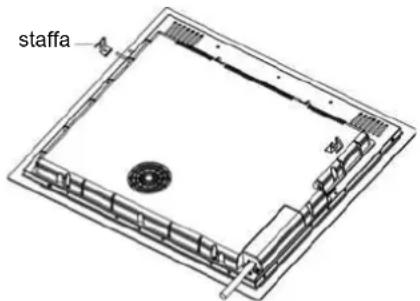

1. Fissare il piano cottura al piano di lavoro utilizzando le quattro staffe presenti sulla base. La posizione delle staffe può essere regolata in base allo spessore del piano.

staffa A1

Avvertenze:

(1) Il piano di cottura ad induzione deve essere installato da una persona adeguatamente qualificata. Abbiamo i nostri installatori qualificati. Non tentare mai di riparare l'elettrodomestico da soli.
(2) Il piano di cottura ad induzione non deve essere installato sopra frigoriferi, congelatori, lavastoviglie o asciugatrici.
(3) Il piano di cottura ad induzione deve essere installato in modo che sia possibile un irraggiamento ottimale del calore.
(4) La parete e la zona sopra il piano di cottura devono essere in grado di resistere al calore.
(5) Per evitare danni, lo strato intermedio e l'adesivo devono essere resistenti al calore.

4- Collegamento all'alimentazione elettrica

La presa deve essere collegata in conformità con la relativa norma, ad un interruttore automatico unipolare. Il metodo di collegamento è mostrato in Figura 3.

Se il cavo è danneggiato o richiede una sostituzione, tale attività deve essere svolta da un tecnico post-vendita utilizzando gli attrezzi appositi, per evitare qualsiasi tipo di incidente.

Tensione Collegamento filo
380 - 415 V 3N ~	1 2 L1 L2 Nero Marrone Blu Giallo/verde	3 4 N	5 -
220 - 240 V ~	1 2 L Nero e marrone Blu Giallo/verde	3 4 N	5 -

Figura (3)

Se l'elettrodomestico viene collegato direttamente alla rete elettrica, è necessario installare un interruttore automatico omnipolare con una distanza minima di 3 mm tra i contatti. L'installatore deve accertarsi che il collegamento elettrico sia corretto e che sia conforme alle normative di sicurezza.

Il cavo non deve essere piegato o schiacciato. Il cavo deve essere controllato con regolarità e sostituito unicamente da un tecnico appositamente qualificato.

Schema del piano cottura a induzione

2 5 1 6 3 4 How To To To To 7

1. Zona max. 2000/3000 W
2. Zona max. 2000/3000 W
3. Zona max. 1800/2300 W
4. Zona max. 1800/2300 W
5. Zona max. 3000/4000 W
6. Piatto in vetro
7. Pannello comandi

Schema del pannello di controllo

1 4 2 - + 3 5 6

1. Tasti di comando della zona da scaldare
2. "Controllo della funzione Cook with me"
3. Comando timer
4. Comando zona flessibile
5. Blocco comandi
6. Tasto ON/OFF

Funzionamento del prodotto

Tasti a sfioro

• I comandi rispondono allo sfioramento, quindi non è necessario premerli.
• Utilizzare il polpastrello del dito e non la punta.
• Ogni volta che viene registrato il contatto, viene emesso un bip.
• Accertarsi che i comandi siano sempre puliti, asciutti e privi di oggetti (ad esempio utensili o asciugapiatti) appoggiati su di essi.

Anche un leggero strato di acqua può rendere difficoltà o l'utilizzo dei comandi.

- Utilizzare solamente recipienti di cottura adatti per la cottura ad induzione.

Verificare che sia presente il simbolo di induzione sull'imballaggio o sul fondo della pentola

- È possibile verificare se il recipiente di cottura è adatto effettuando una prova magnetica.

Avvicinare un magnete al fondo della pentola. Se questa viene attratta, è adatta per la cottura ad induzione.

- Se non disponete di un magnete:

1. Mettete un certo quantitativo di acqua nella pentola che volete controllare.

2. Se non lampeggia sul display e l'acqua si sta riscaldando, la pentola si può usare.

- Non si possono utilizzare recipienti di cottura realizzati con i seguenti materiali: acciaio inossidabile puro, alluminio o rame senza base magnetica, vetro, legno, porcellana, ceramica e terracotta.

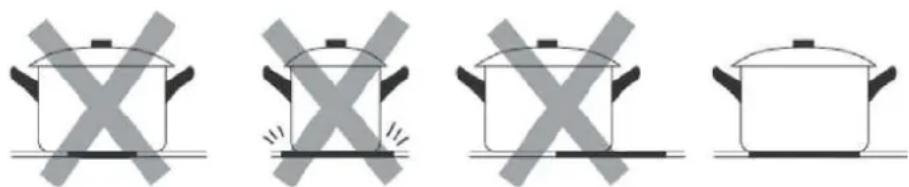

Non utilizzare recipienti di cottura con fondo ruvido o base curva.

Accertarsi che la base della pentola sia liscia, si appoggi uniformemente sul vetro ed abbia le stesse dimensioni della zona di cottura. Utilizzare pentole con diametro corrispondente al grafico della zona selezionata. Con una pentola leggermente più grande l'energia viene utilizzata alla massima efficienza. Se si utilizza invece una pentola più piccola l'efficienza potrebbe essere inferiore a quanto previsto. Una pentola di dimensioni inferiori a 140 mm potrebbe non essere rilevata dal piano di cottura. Centrare sempre la padella sulla zona di cottura.

Togliere sempre le pentole dal piano di cottura ad induzione sollevandole - non farle strisciare, in quanto si rischia di graffiare il vetro

Selezione dei recipienti di cottura

Ferro per friggere con olio

Acciaio inox

Padella in ferro

Bollitore in ferro

Bollitore in acciaio inox smaltato

Utensili da cucina smaltati

Piastra di ferro

È possibile disporre di più recipienti di cottura diversi tra loro

1. Questo piano a induzione è in grado di identificare una varietà di recipienti di cottura, che è possibile testare con uno dei seguenti metodi:

Appoggiare il recipiente di cottura sulla zona di cottura. Se la zona di cottura corrispondente visualizza un livello di potenza, il recipiente è adatto. Se lampeggia "U" il contenitore non è adatto all'uso con il piano cottura a induzione.

1. Tenere un magnete verso il recipiente. Se il magnete viene attratto dal recipiente, questo è adatto all'uso con il piano cottura a induzione.

N.B.: Il fondo del recipiente deve contenere materiale magnetico.

Deve avere un fondo piatto con un diametro corrispondente alla tabella 1 sotto riportata.

1. Utilizzare solo recipienti di cottura ferromagnetici realizzati in acciaio smaltato, ghisa o acciaio inossidabile, ma compatibili con la cottura a induzione

2. Utilizzare delle padelle nelle quali il diametro della zona ferromagnetica (base della padella) rientri nelle dimensioni della tabella sottostante. (Tabella 1)

- Se si utilizzano pentole più piccole, le prestazioni potrebbero essere influenzate

- Se si utilizza una pentola con un diametro inferiore a quello indicato nella tabella 1, le pentole potrebbero non essere rilevate

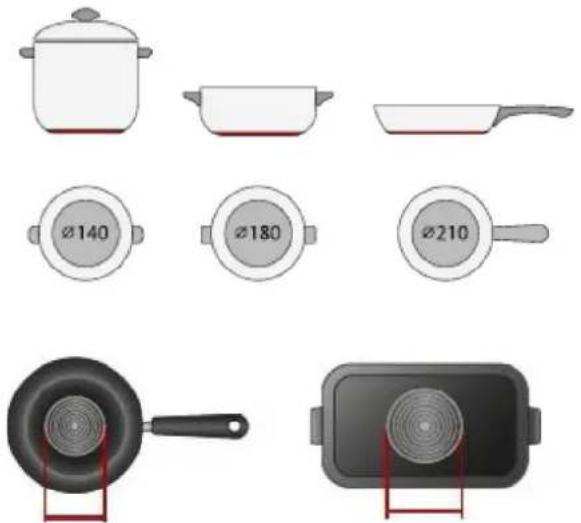

A seconda delle dimensioni della zona, si possono utilizzare pentole con diametri diversi, come indicato nella figura sottostante:

1. Se la parte ferromagnetica copre solo parzialmente la base della pentola, si riscalderà solo l'area ferromagnetica, il resto della base potrebbe non riscaldarsi ad una temperatura sufficiente per la cottura.

2. Se la zona ferromagnetica non è omogenea, ma presenta altri materiali quali ad esempio l'alluminio, ciò può influire sul riscaldamento e sul rilevamento della padella.

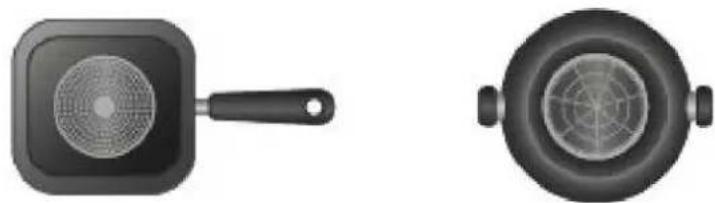

Se la base della padella è simile alle figure sottostanti, la padella potrebbe non venire rilevata.

	Diametro base dei recipienti di cottura a induzione
Zona di cottura	Minima Mass (mm)
1 e 2 140 220
3 e 4 140 180
Zona flessibile	220	220*400

Quanto sopra può variare a seconda delle dimensioni della pentola e del materiale con cui è realizzata.

Modo d'uso

Per iniziare la cottura

Toccare il tasto ON/OFF per tre secondi. Dopo l'accensione, l'avvisatore acustico si attiva una volta, tutti i display visualizzano "-" o "--, ad indicare che il piano di cottura ad induzione è in modalità standby.
Collocare una pentola apposita sulla zona di cottura che si vuole utilizzare.• Accertarsi che il fondo della pentola e la superficie della zona di cottura siano pulite e asciutte.
Toccando il tasto a scorrimento della zona di riscaldamento, un indicatore accanto al tasto lampeggerà.
Selezionare una impostazione di riscaldamento toccando il comando del cursore• Se entro 1 minuto non si sceglie un'impostazione di riscaldamento il piano di cottura ad induzione si spegnerà automaticamente. In questo caso sarà necessario ripartire dalla fase 1.• L'impostazione di riscaldamento si può modificare in qualsiasi momento durante la cottura.

Se sul display compare il simbolo lampeggiante alternato all'impostazione di riscaldamento

Questo significa quanto segue:

• la pentola è stata collocata nella zona di cottura sbagliata, oppure
• la pentola che state utilizzando non è adatta per cottura a induzione, oppure
• la pentola è troppo piccola o non è centrata correttamente sulla zona di cottura.

Il piano non si riscalda se sulla zona di cottura non è stata collocata una pentola adatta. Il display si spegnerà automaticamente dopo 1 minuti se non viene posizionata una pentola idonea.

Per terminare la cottura

Toccare il comando di selezione della zona di riscaldamento che si intende spegnere.
Spegnere la zona di cottura toccando il cursore verso "0". Accertarsi che il display visualizzi "0".
Spegnere l'intero piano di cottura toccando il tasto ON/OFF.
Prestare attenzione alle superfici caldeVerrà visualizzata una H per indicare quale zona di cottura è calda e non può essere toccata. Scomparirà quando la superficie si è raffreddata fino ad una temperatura adeguata. Può essere utilizzato anche come funzione di risparmio energetico se si desidera riscaldare ulteriori pentole, usando la piastra calda che è ancora surriscaldata.

Utilizzo della funzione boost

Attivazione della funzione boost
Toccare il comando del cursore della zona da scaldare
Toccare il cursore verso "B". Accertarsi che il display visualizzi "b".
Cancellazione della funzione boost
Toccare il comando del cursore della zona di riscaldamento nella quale si vuole eliminare la funzione boost.
Spegnere la zona di cottura toccando il cursore verso "0". Accertarsi che il display visualizzi "0".

• La funzione può operare in qualsiasi zona di cottura.
• La zona di cottura ritorna all'impostazione originale dopo 5 minuti.
• Se l'impostazione di calore originale è pari a 0, ritorna a 9 dopo 5 minuti.

Zona flessibile

• Questa area può essere utilizzata come zona singola o come due zone diverse, a seconda delle esigenze di cottura.
• La zona flessibile è composta da due induttori indipendenti che possono essere controllati separatamente. Quando si lavora in un'unica zona, la parte non coperta dalla pentola si spegne automaticamente dopo un minuto.

- Per garantire un corretto rilevamento delle pentole e una distribuzione uniforme del calore, il recipiente di cottura deve essere posizionato correttamente:

Sul lato anteriore o posteriore della zona flessibile quando la pentola è più piccola di 22 cm In qualsiasi altro punto con pentole più grandi

Come zona grande
Per attivare la zona flessibile come un'unica grande zona, è sufficiente premere il comando zona flessibile.
L'impostazione della potenza funziona come qualsiasi altra area normale.
Se la pentola viene spostata dalla parte anteriore a quella posteriore (o viceversa), l'area flessibile rileva automaticamente la nuova posizione, mantenendo la stessa potenza.
Per aggiungere un'altra padella, premere nuovamente i tasti dedicati, per rilevare il recipiente di cottura
Come due zone indipendenti
Per utilizzare l'area flessibile come due zone diverse con diverse impostazioni di potenza, premere il comando dell'area flessibile.

Varycook

• Questa area può impostare la potenza in base alla posizione della pentola.
• Se la pentola si trova sul fondo dell'area flessibile, la potenza è impostata al livello 1.
• Se la pentola si trova al centro dell'area flessibile, la potenza è impostata al livello 6.
• Se la pentola si trova sulla parte superiore dell'area flessibile, la potenza è impostata al livello 9.

Varycook
Per attivare l'area del Varycook, basta premere il comando della zona flessibile per 2 secondi
Spostare la posizione della pentola, la potenza cambierà automaticamente
Eliminazione del Varycook
Premere il comando della zona flessibile per spegnere la zona di cottura.

Blocco dei comandi

• I comandi si possono bloccare per evitare un uso involontario (ad esempio accensione involontaria delle zone di cottura da parte di bambini).
• Quando i comandi sono bloccati, sono tutti disabilitati tranne il tasto ON/OFF.

Per bloccare i comandi
Toccare e tenere premuto il comando di blocco per un po'.	L'indicatore del timer mostra "Lo" (basso)
Per sbloccare i comandi
Toccare e tenere premuto il comando di blocco per un po'.

Quando il piano di cottura è in modalità blocco, tutti i comandi sono disabilitati ad esclusione di quello ON/OFF; si può sempre spegnere il piano di cottura a induzione con il comando ON/OFF. In caso di emergenza, ma prima si dovrà sbloccarlo nel successivo funzionamento.

Modalità Pausa

• È possibile interrompere il riscaldamento invece di spegnere il piano di cottura.
• Quando si entra in modalità Pausa, tutti i comandi escluso quello ON/OFF sono disabilitati.

Per entrare in modalità pausa
Toccare brevemente il tempo sul timer "—"" e il timer "+" allo stesso tempo	Tutti gli indicatori mostreranno " 11"
Per uscire dalla modalità pausa
Toccare brevemente il timer "—"" e il timer "+" contemporaneamente.

Quando il piano di cottura è in modalità pausa, tutti i comandi sono disabilitati ad esclusione di quello ON/OFF, si può sempre spegnere il piano di cottura a induzione con il comando ON/OFF in caso di emergenza. Il piano di cottura si spegnerà dopo 10 minuti se non si esce dalla modalità pausa.

Funzione gestione potenza

• È possibile impostare un livello massimo di assorbimento per il piano di cottura a induzione scegliendo varie gamme di potenza.
• I piani di cottura a induzione possono limitarsi automaticamente per lavorare ad un livello di potenza inferiore, in modo da evitare i rischi di sovraccarico.

Come entrare nella Funzione Gestione Potenza
Accendere il piano cottura, quindi premere contemporaneamente il blocco tasti e "+timer.	L'indicatore del timer mostra "P5", che corrisponde al livello di potenza 5. La modalità predefinita è su potenza massima del piano di cottura.
Per passare ad un altro livello
premere +/- del timer	Ci sono 5 livelli di potenza, da "P1" a "P5". L'indicatore del timer visualizza uno di questi."P1": la potenza massima è pari a 2,5 kW."P2": la potenza massima è pari a 3,5 kW."P3": la potenza massima è pari a 4,5 kW."P4": la potenza massima è pari a 5,5 kW."P5": la potenza massima è la potenza massima del piano cottura.
Conferma e Uscita dalla Funzione di Gestione Potenza
Premere contemporaneamente il blocco comandi e il timer "+per confermare.	A questo punto il piano di cottura si spegne.

Comando timer

Il timer si può utilizzare in due modi diversi:

• Si può utilizzare come contaminuti. In questo caso, il timer non spegne alcuna zona di cottura quando il tempo impostato è attivo.
• È possibile impostarlo per spegnere una o due zone di cottura allo scadere del tempo impostato. Il tempo massimo del timer è 99 minuti.

A) Utilizzo del timer come contaminuti

Se non viene selezionata nessuna zona di cottura

Accertarsi che il piano di cottura sia acceso.Nota: si può utilizzare il contaminuti anche se non è stata selezionata alcuna zona di cottura.
Toccare "+" sui comandi del timer. L'indicatore del contaminuti inizia a lampeggiare e il timer del display visualizza "10".
Impostare il tempo toccando i tasti "-" o "+" del timer Consiglio: Toccare il tasto "-" o "+" del timer una volta per diminuire o aumentare di 1 minuto. Tenere premuto il tasto "-" o "+" del timer, il tempo diminuisce o aumenta di 10 minuti.
Dopo aver impostato il tempo il conteggio inizierà immediatamente. Il display visualizza il tempo restante e l'indicatore del timer lampeggia per 5 secondi.
L'avvisatore acustico si attiva per 30 secondi e l'indicatore del timer visualizza "-" al termine del tempo impostato.	--

b) Impostazione del timer per spegnere una o più zone di cottura

Impostare una zona
Toccare il comando del cursore della zona da scaldare
Impostare il tempo toccando i tasti "-" o "+" del timer.Consiglio: Toccare il tasto "-" o "+" del timeruna volta il valore diminuirà o aumenterà di 1 minuto.Tenere premuto il tasto "-" o "+" del timeril tempo diminuisce o aumenta di 10 minuti.
Dopo aver impostato il tempo il conteggio inizieràimmediatamente. Il display visualizza il tempo restante el'indicatore del timer lampeggia per 5 secondi.NOTA: Il puntino rosso a fianco dell'indicatore del livello dipotenza si accende ad indicare che la zona è stataselezionata.
Allo scadere del periodo di tempo impostato nel timer, lazona di cottura corrispondente si spegneràautomaticamente.

Le altre zone di cottura continueranno a funzionare se erano state accese in precedenza.

per impostare più zone:
Le operazioni per impostare più zone sono simili a quelle per impostare una zona sola;Quando si imposta l'ora per diverse zone di cottura contemporaneamente, sono accesi i punti decimali delle relative zone. Il display dei minuti visualizza il timer dei minuti. Il puntino della zona corrispondente lampeggia.Vedere la visualizzazione sottostante:(impostato a 15 minuti)(impostato a 45 minuti)
Allo scadere del periodo di tempo impostato nel timer la zona di cottura corrispondente si spegnerà. Poi verrà visualizzato nuovamente il timer dei minuti e il puntino della zona corrispondente lampeggerà.Vedere la visualizzazione a destra:	(impostato a 30 minuti)

c) Annullare il timer

Toccare il comando del cursore della zona di riscaldamento per cui si vuole annullare il timer
Tenere premuto il tasto "-" del timer, il timer scende a "00" e viene annullato.

Tempi di funzionamento di default

L'autospegnimento è una funzione di sicurezza per il piano di cottura a induzione. Si attiva automaticamente ogni volta che si dimentica acceso il piano di cottura. I tempi di funzionamento di default per i vari livelli di intensità di potenza sono indicati sulla tabella che segue:

Livello di potenza 1 2 3 4 5 6 7 8 9
Timer di funzionamento di default (ore) 8 8	8 4	4 4 2 2 2

Quando la pentola viene rimossa il piano di cottura a induzione smette immediatamente di riscaldarsi e si spegne automaticamente dopo due minuti.

Le persone portatrici di pacemaker possono utilizzare questo elettrodomestico solo sotto il controllo del proprio medico.

Funzione Cook with me

Prima di tutto, scaricare l'App hOn e installarla sul vostro dispositivo portatile. Quindi registrare il vostro piano di cottura ad induzione seguendo le istruzioni direttamente sull'App.

Per effettuare l'accoppiamento tra piano cottura e APP utilizzare la seguente procedura:

Premere per 4 secondi il tasto "Cook with me" sul piano di cottura. Trascorsi i 4 secondi, la cifra del TIMER inizia a lampeggiare con la dicitura PA e inizia il processo di accoppiamento. Ora seguire le istruzioni dell'App.

Premere 4 secondi 88.

Quando il Wi-Fi è acceso: compare un punto sul lato destro del LED Quando il Wi-Fi è spento: Non apparirà alcun punto.

Scarica l'app

Come impostare Cook with me
Scegliere dal menù delle ricette dell'App hOn o dal menù dei programmi speciali. Seguire passo dopo passo le indicazioni dell'App e al termine inviare i parametri al piano di cottura che cucinerà per voi.
Quando il piano di cottura riceve il comando dall'App, il piano stesso emette un segnale acustico per 2 volte e lampeggia per un secondo per indicare che le istruzioni sono state ricevute.Per avviare la ricetta, premere il pulsante "Cook with me".
Se si desidera uscire dalla funzione "Cook with me", cambiare il livello di potenza della zona.

a. PARAMETRI WIRELESS

Tecnologia Wi-Fi BLE NFC
Norma	IEEE 802.11b/n/g	Bluetooth v4.2, BR/EDR, BLE	/
Banda(e) di frequenza [MHz]	2402-2480	2402-2480	/
Potenza massima [mW] 1500	1500 /

b. INFORMAZIONI SUL PRODOTTO PER LE APPARECCHIATURE COLLEGATE IN RETE

Informazioni sui prodotti per apparecchiature collegate in rete
Consumo energetico del prodotto in standby di rete se tutte le porte di rete cablate sono collegate e tutte le porte di rete wireless sono attive:	1,5 W
Come attivare la porta di rete wireless: Accendere il piano di cottura
Come disattivare la porta di rete wireless:	Spegnere il piano di cottura.

Pulizia e manutenzione

La superficie del piano ad induzione può essere facilmente pulita nel seguente modo:

Tipo di sporcizia	Metodo di pulizia Materiali per la pulizia
Luce	Immergere in acqua calda e asciugare	Spugna
Anelli e depositi di calcare	Applicare l'aceto bianco sulla zona, strofinare con un panno morbido o utilizzare un prodotto	Adesivo speciale per vetroceramica
Carne dolce, alluminio fuso o plastica	Utilizzare un raschietto speciale per la vetroceramica per rimuovere i residui (un prodotto al	Adesivo speciale per vetroceramica

N.B.: Scollegare l'alimentazione elettrica prima di effettuare la pulizia.

Display di anomalie e controllo

Il piano di cottura ad induzione è dotato di una funzione di autodiagnosi. Con questo test il tecnico è in grado di controllare il funzionamento di diversi componenti senza disassemblare o smontare il piano di lavoro.

Qualcosa non funziona?

1) Il codice di guasto si verifica durante l'utilizzo del cliente, con relativa soluzione;

Codice di guasto	Problema Cosa fare
Recupero automatico
E1	La tensione di alimentazione è superiore alla tensione nominale.	Verificare se l'alimentazione elettrica è corretta. L'accensione dopo l'alimentazione è normale.
E2	La tensione di alimentazione è inferiore alla tensione nominale.
E3	Alta temperatura del sensore della piastra in ceramica. (1#)	Attendere che la temperatura della piastra in ceramica ritorni normale.Toccare il tasto "ON/OFF" per riavviare l'elettrodomestico.
E4	Alta temperatura del sensore della piastra in ceramica. (2#)
E5	Alta temperatura del sensore IGBT. (1#)	Attendere che la temperatura del sensore IGBT ritorni normale.
E6	Alta temperatura del sensore IGBT. (2#)	Toccare il tasto "ON/OFF" per riavviare l'elettrodomestico. Controllare se la ventola funziona regolarmente; in caso contrario, sostituirla.
Nessun recupero automatico
F3/F6	Guasto del sensore di temperatura della piastra in ceramica - cortocircuito. (F3 per 1#, F6 per 2#)	Controllare il collegamento o sostituire il sensore di temperatura della piastra in ceramica.
F4/F7	Guasto del sensore di temperatura della piastra in ceramica - circuito aperto. (F4 per 1#, F7 per 2#)
F5/F8	Guasto del sensore di temperatura della piastra in ceramica - non valido. (F5 per 1#, F8 per 2#)	Sostituire la scheda di alimentazione.
F9/FA	Guasto del sensore di temperatura IGBT. (cortocircuito / circuito aperto per 1#)
FC/FD	Guasto del sensore di temperatura IGBT. (cortocircuito / circuito aperto per 2#)

2) Guasto specifico e soluzione

Guasto Problema Soluzione A Soluzione B
Il LED non si accende quando l'elettrodomestico è collegato.	Mancanza di alimentazione.	Verificare che la spina sia ben fissata alla presa e che questa sia funzionante.
	La scheda di alimentazione accessoria e la scheda del display hanno un guasto nel collegamento.	Controllare il collegamento.
	La scheda di alimentazione accessoria è danneggiata.	Sostituire la scheda di alimentazione accessoria.
	La scheda del display è danneggiata.	Sostituire la scheda del display.
Alcuni tasto non funzionano, oppure il display a LED non è normale.	La scheda del display è danneggiata.	Sostituire la scheda del display.
L'indicatore del modo di cottura si accende, ma il riscaldamento non si avvia.	Alta temperatura del piano di cottura.	La temperatura ambiente può essere troppo alta. La presa d'aria o la ventilazione d'aria possono essere bloccate.
	C'è qualcosa che non funziona nella ventola.	Controllare se la ventola funziona correttamente; In caso contrario, sostituire la ventola.
	La scheda di alimentazione è danneggiata.	Sostituire la scheda di alimentazione.
Il riscaldamento si arresta improvvisamente durante il funzionamento e sul display lampeggia "u".	Il tipo di pentola è sbagliato.	Utilizzare il recipiente appropriato (fare riferimento al manuale di istruzioni). L'elettrodomestico è surriscaldato. Attendere che la temperatura ritorni normale. Premere il tasto "ON/OFF" per riavviare l'elettrodomestico.	Il circuito di rilevamento delle pentole è danneggiato, sostituire la scheda di alimentazione.
	Il diametro del recipiente è troppo piccolo.
	Il fornello si è surriscaldato
Guasto Problema Soluzione A Soluzione B
Le zone di riscaldamento dello stesso lato (come la prima e la seconda zona) mostrerebbero una "u".	La scheda di alimentazione e la scheda del display hanno un guasto nel collegamento;	Controllare il collegamento.
	La scheda del display della parte di comunicazione è danneggiata.	Sostituire la scheda del display.
	La scheda principale è danneggiata.	Sostituire la scheda di alimentazione.
Il motore della ventola ha un suono strano.	Il motore della ventola è danneggiato.	Sostituire la ventola.

Le considerazioni di cui sopra derivano dalla valutazione e dal controllo dei guasti comuni. Non smontare da soli l'elettrodomestico per evitare rischi e danni al piano di cottura ad induzione.

Servizio Clienti

Se dovesse verificarsi un guasto, prima di chiamare il servizio di assistenza, procedere come segue:

• Verificare il corretto collegamento dell'elettrodomestico
• Leggere la tabella dei guasti e del display sopra

Se non siete ancora in grado di risolvere il problema, spegnere l'apparecchio, non cercare di smantellarlo e chiamare il servizio di assistenza.

Dichiarazione speciale

Il contenuto di questo manuale è stato attentamente controllato. Tuttavia, l'azienda non può essere ritenuta responsabile per eventuali errori di stampa o omissioni.

Inoltre, qualsiasi modifica tecnica può essere inclusa in una versione riveduta del manuale senza preavviso. L'aspetto e il colore dell'elettrodomestico possono differire da quelli indicati nel presente manuale.

Questo elettrodomestico dispone di contrassegno ai sensi della Direttiva Europea 2012/19/CE in materia di apparecchi elettrici ed elettronici (RAEE). I RAEE contengono sia sostanze inquinanti (che possono avere un effetto negativo sull'ambiente) sia elementi base (che possono essere riutilizzati). È importante che i RAEE siano sottoposti a trattamenti specifici in modo da togliere e smaltire in modo corretto gli inquinanti e recuperare tutti i materiali. Spetta ai singoli individui garantire che i RAEE non diventino un problema a livello ambientale. Esistono alcune regole specifiche da rispettare;

• i RAEE non devono essere trattati come rifiuti domestici;
• i RAEE devono essere portati nelle aree di smaltimento specifiche, gestite dai comuni o da società autorizzate.

In molti stati, nel caso di RAEE di grandi dimensioni sono disponibili servizi di prelievo a domicilio. Nel caso di acquisto di un nuovo elettrodomestico, quello vecchio può essere restituito al venditore che lo deve accettare gratuitamente in un'unica soluzione, a condizione che l'elettrodomestico sia di tipo simile ed abbia le stesse funzioni di quello acquistato.

Informazione prodotto per plani di cottura elettrici domestici conformi al Regolamento della Commissione (UE) no 66/2014
Posizione			Simbolo	Valore	Unità di misura
Identificativo del modello				HAFRSJ64MB1
Tipologia di piano cottura:				Piano cottura elettrico
Numero di zone c/o e/o aree di cottura	zone			2
	aree			1
Tecnologia di riscaldamento (zone di cottura e aree di cottura a induzione, zone di cottura radianti, piastre metalliche)	Zone di cottura a induzione			X
	Aree di cottura a induzione			X
	zone di cottura radianti
	piastre metalliche
Per le zone o le aree di cottura circolari: diametro della superficie utile per ciascuna zona di cottura elettrica, arrotondata ai 5 mm più vicini		Posteriore sinistra			cm
		Posteriore centrale			cm
		Posteriore destra		18,0	cm
		Centrale sinistra			cm
		Centrale centrale			cm
		Centrale destra			cm
		Anteriore sinistra			cm
		Anteriore centrale			cm
		Anteriore destra		18,0	cm
Per le zone o le aree di cottura non circolari: lunghezza e larghezza della superficie utile per ciascuna zona di cottura elettrica, arrotondata ai 5 mm più vicini		Area sinistra	L W	40,522,0	cm	Posteriore sinistra	L W	20,022,0	cm
						Anteriore sinistra	L W	20,022,0	cm
						Centrale sinistra	L W	40,522,0	cm
		Centrale centrale	L W	cm
		Anteriore centrale	L W	cm
		Posteriore centrale	L W		cm
		Posteriore destra	L W	cm
		Centrale destra	L W	cm
		Anteriore destra	L W		cm
Consumo energetico per zona o area di cottura calcolato al kg		Area sinistra	Ecelectric cooking	187,5	Peso/kg	Posteriore sinistra	ECelectric cooking	180,4	Peso/kg
						Anteriore sinistra	ECelectric cooking	191,0	Peso/kg
						Centrale sinistra	ECelectric cooking	191,0	Peso/kg
		Centrale centrale	EC electric cooking	Peso/kg
		Anteriore centrale	EC electric cooking	Peso/kg
		Posteriore centrale	EC electric cooking		Peso/kg
		Posteriore destra	EC electric cooking	179,4	Peso/kg
		Centrale destra	EC electric cooking		Peso/kg
		Anteriore destra	EC electric cooking	180,7	Peso/kg
Consumo energetico del piano cottura calcolato per kg			EC electric hob	182,5	Peso/kg
Norma applicata: EN 60350-2 Apparecchi di cottura elettrici per uso domestico - Parte 2: Piani cottura - Metodi di misurazione delle prestazioni
Consigli per il risparmio energetico:Per ottenere la massima efficienza dal piano di cottura, posizionare la pentola al centro della zona cottura.L'utilizzo di un coperchio riduce i tempi di cottura e risparmia energia trattenendo il calore.Ridurre al minimo la quantità di liquidi o grassi per ridurre i tempi di cottura.Iniziare la cottura con temperatura elevata, quindi ridurla quando il cibo si è riscaldato.Utilizzare pentole con diametro corrispondente al grafico della zona selezionata.
Queste informazioni sono da considerarsi parte integrante del libretto di uso e manutenzione dell'elettrodomestico.
