Tipo di prodotto	Barbecue elettrico da incasso
Marca	BRANDT
Modello	TE204XF1
Alimentazione	230 V / 2400 W
Potenza	2400 W
Cavo di alimentazione	H05RR-F (3x1,5 mm²) o H05RN-F (3x1,5 mm²)
Posizioni di cottura	da 1 a 11 (inclusa posizione griglia con termostato disattivato)
Termostato	Integrato, disattivabile in posizione griglia
Accessori inclusi	Vaschetta per roccia lavica (consigliata) o acqua
Materiale	Acciaio e parti verniciate
Tipo di installazione	Da incasso nel piano di lavoro
Manutenzione	Pulizia periodica con prodotti non abrasivi, evitare cloro e acidi
Sicurezza	Scollegare prima della manutenzione; messa a terra obbligatoria
Preriscaldamento consigliato	10 minuti alla posizione 1
Utilizzo	Cottura rapida sulla griglia, cottura uniforme con roccia lavica

Domande frequenti - TE204XF1 BRANDT

Come usare il barbecue come griglia?

Ruotare la manopola di comando sulla posizione 11. Un leggero clic indica che il termostato è disattivato e la resistenza diventa rossa. Utilizzare le posizioni intermedie per cotture più delicate.

Qual è il ruolo della roccia lavica?

La roccia lavica assorbe le gocce di olio e grasso durante la cottura, accumula calore e permette una cottura uniforme simile a quella con il carbone.

Posso usare il carbone?

No, non usare mai carbone o combustibile simile. Questo apparecchio è progettato solo per il funzionamento elettrico.

Come pulire l'apparecchio?

Scollegare l'apparecchio prima di qualsiasi pulizia. Utilizzare prodotti non abrasivi e non corrosivi. Evitare prodotti a base di cloro (candeggina) e sostanze acide o alcaline (aceto, sale, succo di limone).

Qual è la potenza elettrica?

La potenza è di 2400 W a 230 V. Il cavo deve essere di tipo H05RR-F o H05RN-F (3x1,5 mm²).

Come installare l'apparecchio?

L'installazione deve essere effettuata da un professionista qualificato. L'apparecchio si installa ad incasso in un piano di lavoro. Rispettare le norme vigenti, in particolare la messa a terra obbligatoria. Per un collegamento diretto alla rete è necessario un interruttore multipolare con apertura minima di 3 mm.

Cosa fare se la resistenza non si scalda?

Verificare che l'apparecchio sia ben collegato e che l'interruttore non sia scattato. Assicurarsi che il termostato non sia in posizione di arresto. Se il problema persiste, contattare un professionista.

Posso usare acqua nella vaschetta?

Sì, è possibile versare acqua (circa 3 cm) al posto della roccia lavica. L'acqua elimina gli odori sgradevoli senza compromettere le prestazioni.

Come preriscaldare la roccia lavica?

Posizionare il termostato sulla posizione 1 e lasciare preriscaldare per almeno 10 minuti. Ciò evita che gli alimenti assorbano gli odori della resistenza durante la prima accensione.

Quali prodotti per la pulizia evitare?

Evitare prodotti a base di cloro (candeggina) e sostanze acide o alcaline (aceto, sale, succo di limone). Utilizzare solo prodotti non abrasivi adatti alle superfici in acciaio e verniciate.

MANUALE UTENTE TE204XF1 BRANDT

La Casa costruttrice declina ogni responsabilità per le possibili inesattezze contenute nel presente opuscolo, imputabili ad errori di stampa o di trascrizione. Si riserva il diritto di apportare ai propri prodotti quelle modifiche che ritiene necessarie o utili, senza pregiudicarne le caratteristiche essenziali.

Installazione - Uso - Manutenzione

IT

Installation - Use - Maintenance

GB

Installation - Emploi - Entretien

FR

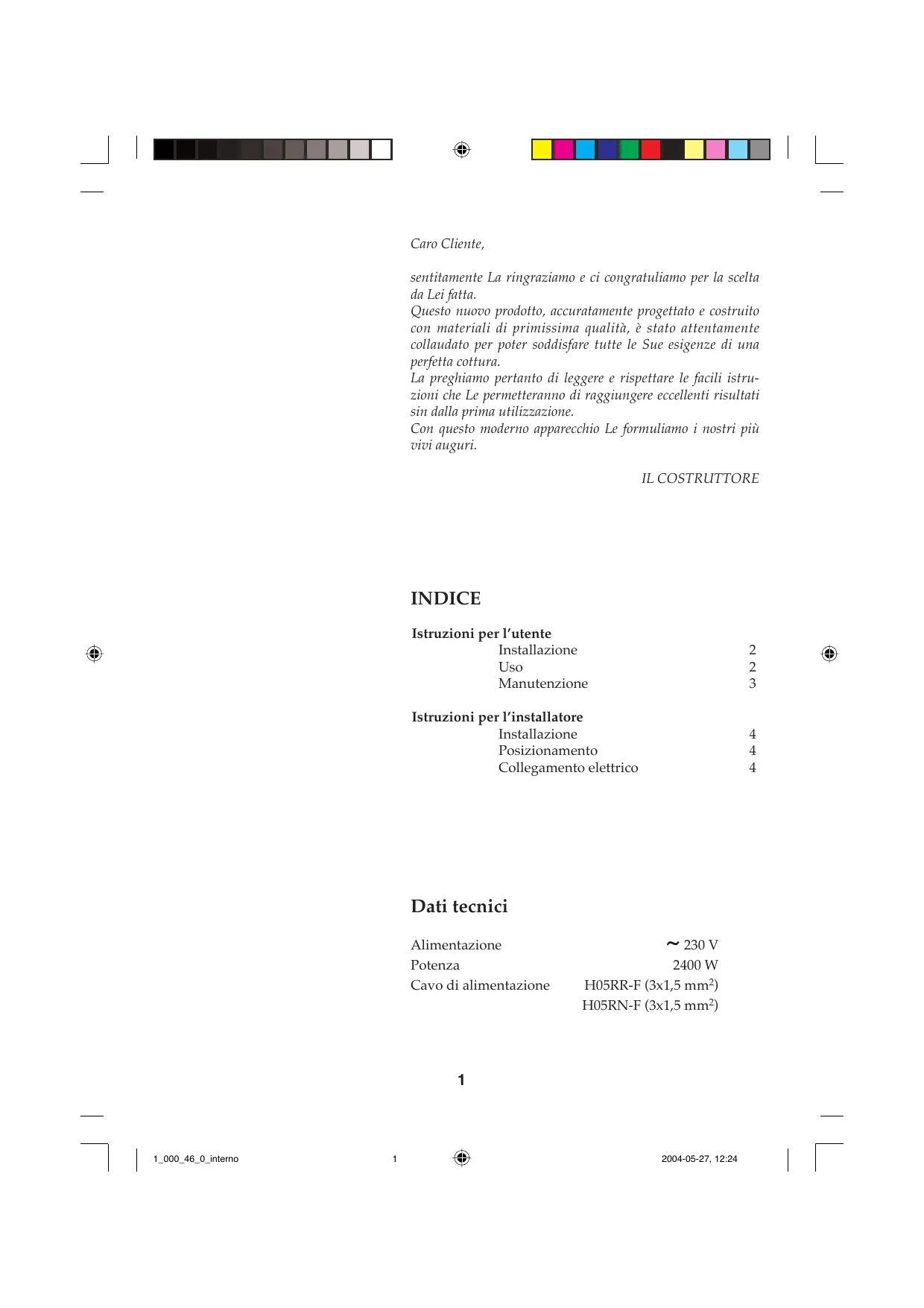

sentitamente La ringraziamo e ci congratuliamo per la scelta da Lei fatta.

Questo nuovo prodotto, accuratamente progettato e costruito con materiali di primissima qualità, è stato attentamente collaudato per poter soddisfare tutte le Sue esigenze di una perfetta cottura.

La preghiamo pertanto di leggere e rispettare le facili istruzioni che Le permetteranno di raggiungere eccellenti risultati sin dalla prima utilizzazione.

Con questo moderno apparecchio Le formuliamo i nostri più vivi auguri.

IL COSTRUTTORE

INDICE

Istruzioni per l'utente

Installazione	2
Uso	2
Manutenzione	3

Istruzioni per l'installatore

Installazione	4
Posizionamento	4
Collegamento elettrico	4

Dati tecnici

Alimentazione	230 V
Potenza	2400 W
Cavo di alimentazione	H05RR-F ( 3 × 1,5 mm ^2 )
	H05RN-F ( 3 × 1,5 mm ^2 )

Istruzioni per l'utente

Installazione

Tutte le operazioni relative all'installazione (allaccia- mento elettrico) devono essere eseguite da personale qualificato secondo le norme vigenti.

Per le istruzioni specifiche vedi la parte riservata all'installatore.

Uso

(Fig. 1) Il barbecue consente di effettuare rapide cotture alla griglia.

Agendo sulla manopola di comando posta sul frontalino si accende la resistenza che può cuocere più o meno velocemente in funzione della posizione scelta da 1 a 11. Il funzionamento come grill si ottiene ruotando la manopola sulla posizione 11.

Si avvertirà infatti un leggero scatto che indica l'esclusione del termostato e la resistenza diverrà in breve arroventata.

Ciò non significa che non si possano effettuare ottime cotture alla griglia anche nelle posizioni intermedie, anzi, tali posizioni sono consigliate nelle cotture di pietanze delicate o quando si voglia ottenere una cottura uniforme dei cibi anche nelle parti interne.

La roccia lavica contenuta nella vaschetta ha la funzione di assorbire le gocce di olio o di grasso che si producono durante la cottura; inoltre accumula calore durante la prima fase di funzionamento della resistenza e consente quindi, successivamente, di ottenere una grigliatura più uniforme che è molto simile a quella che si ottiene usando la carbonella.

Nella vaschetta, al posto della roccia lavica, può essere messa acqua (strato consigliato circa 3 cm).

La presenza di acqua nella vaschetta elimina l'insorgere di odori sgradevoli, senza minimamente compromettere le prestazioni del barbecue.

Per ottenere migliori risultati si consiglia quindi di preriscaldare la roccia lavica per almeno 10 minuti sulla posizione 1.

Questo accorgimento è particolarmente consigliato in occasione della prima accensione dell'apparecchio, perché permette di diminuire il rischio che durante la cottura le vivande assorbano gli odori che la resistenza produce durante la prima accensione.

2

Manutenzione

Prima di ogni operazione disinserire elettricamente l'apparecchiatura.

Per una maggiore durata dell'apparecchiatura è indispensabile eseguire periodicamente un'accurata pulizia generale tenendo presente quanto segue:

• le parti in acciaio e/o smaltate devono essere pulite con prodotti idonei (reperibili in commercio) non abrasivi o corrosivi. Evitare prodotti a base di cloro (varec-china, ecc.);
• evitare di lasciare sul piano lavoro sostanze acide o alcaline (aceto, sale, succo di limone, ecc.).

QUESTO APPARECCHIO NON DEVE ESSERE UTILIZZATO CON CARBONE O COMBUSTIBILE SIMILARE.

Istruzioni per l'installatore

Installazione

Le presenti istruzioni sono rivolte all'installatore qualificato quale guida all'installazione, regolazione e manutenzione secondo le leggi e le normative in vigore.

Gli interventi devono sempre essere effettuati ad appa-recchiatura disinserita elettricamente.

Posizionamento

(Fig. 2) L'apparecchio è previsto per essere incassato in un piano di lavoro come illustrato nell'apposita figura.

Predisporre su tutto il perimetro del piano il sigillante a corredo.

Collegamento elettrico

Prima di effettuare l'allacciamento elettrico accertarsi che:

- le caratteristiche dell'impianto siano tali da soddisfare quanto indicato sulla targa matricola applicata sul fondo del piano:

- l'impianto sia munito di un efficace collegamento di terra secondo le norme e le disposizioni di legge in vigore. La messa a terra è obbligatoria a termini di legge.

Nel caso che l'apparecchiatura non sia munita di cavo e/o di relativa spina utilizzare materiale idoneo per l'assorbimento indicato in targa matricola e per la temperatura di lavoro. Il cavo in nessun punto dovrà raggiungere una temperatura superiore di 50 °C a quella ambiente.

Desiderando un collegamento diretto alla rete, è necessario interporre un interruttore onnipolare con apertura minima fra i contatti di 3 mm dimensionato per il carico di targa e rispondere alle norme in vigore (il cavo di terra giallo/verde non deve essere interrotto dall'interruttore). La presa o l'interruttore onnipolare devono essere facilmente raggiungibili con l'apparechiatura installata.

N.B.: Il costruttore declina ogni responsabilità nel caso che quanto sopra e le usuali norme antiinfortunistiche non vengano rispettate.
