Tipo de producto	Barbecue eléctrico empotrable
Marca	BRANDT
Modelo	TE204XF1
Alimentación	230 V / 2400 W
Potencia	2400 W
Cable de alimentación	H05RR-F (3x1,5 mm²) o H05RN-F (3x1,5 mm²)
Posiciones de cocción	1 a 11 (incluyendo posición grill con termostato desactivado)
Termostato	Integrado, desactivável en posición grill
Accesorios incluidos	Bandeja de roca volcánica (recomendado) o agua
Material	Acero y partes barnizadas
Tipo de instalación	Empotrable en encimera
Mantenimiento	Limpieza periódica con productos no abrasivos, evitar cloro y ácidos
Seguridad	Desconectar antes del mantenimiento; conexión a tierra obligatoria
Precalentamiento recomendado	10 minutos en posición 1
Uso	Cocción rápida en grill, cocción uniforme con roca volcánica

Preguntas frecuentes - TE204XF1 BRANDT

¿Cómo usar el barbecue como grill?

Gire la perilla de control a la posición 11. Un ligero clic indica que el termostato está desactivado y la resistencia se vuelve roja. Use las posiciones intermedias para cocciones más suaves.

¿Cuál es el papel de la roca volcánica?

La roca volcánica absorbe las gotas de aceite y grasa durante la cocción, acumula calor y permite una cocción uniforme similar a la del carbón vegetal.

¿Puedo usar carbón vegetal?

No, nunca use carbón vegetal o combustible similar. Este aparato está diseñado solo para funcionamiento eléctrico.

¿Cómo limpiar el aparato?

Desconecte el aparato antes de cualquier limpieza. Use productos no abrasivos y no corrosivos. Evite productos a base de cloro (lejía) y sustancias ácidas o alcalinas (vinagre, sal, jugo de limón).

¿Cuál es la potencia eléctrica?

La potencia es de 2400 W bajo 230 V. El cable debe ser de tipo H05RR-F o H05RN-F (3x1,5 mm²).

¿Cómo instalar el aparato?

La instalación debe ser realizada por un profesional calificado. El aparato se empotra en una encimera. Respete las normas vigentes, especialmente la conexión a tierra obligatoria. Se requiere un interruptor multipolar con abertura mínima de 3 mm para una conexión directa a la red.

¿Qué hacer si la resistencia no calienta?

Verifique que el aparato esté bien enchufado y que el disyuntor no haya saltado. Asegúrese de que el termostato no esté en posición de apagado. Si el problema persiste, contacte a un profesional.

¿Puedo usar agua en la bandeja?

Sí, puede verter agua (aproximadamente 3 cm) en lugar de la roca volcánica. El agua elimina los olores desagradables sin comprometer el rendimiento.

¿Cómo precalentar la roca volcánica?

Coloque el termostato en la posición 1 y deje precalentar durante al menos 10 minutos. Esto evita que los alimentos absorban los olores de la resistencia durante el primer encendido.

¿Qué productos de limpieza evitar?

Evite productos a base de cloro (lejía) y sustancias ácidas o alcalinas (vinagre, sal, jugo de limón). Use solo productos no abrasivos adecuados para superficies de acero y barnizadas.

MANUAL DE USUARIO TE204XF1 BRANDT

El constructor declina toda responsabilidad por las posibles inexactitudes contenidas en el presente documento, imputables a errores de impresión o relacionadas. El constructor se reserva el derecho de aportar a sus propios productos aquellas modificaciones que se considere necesarias o útiles, sin perjudicar las características esenciales.

Instalación - Uso - Mantenimiento

ES

ESTE PRODUCTO FUE CONCEBIDO PARA UN USO DE TIPO DOMÉSTICO. EL CONSTRUCTOR DECLINA CUALQUIER RESPONSABILIDAD EN EL CASO DE DAÑOS EVENTUALES A COSAS O PERSONAS QUE DERIVEN DE UNA INSTALACIÓN INCORRECTA O DE UN USO IMPROPIO, ERRADO O ABSURDO.

DIT PRODUKT IS ALS HUISHOUDELIJK APPARAAT GEDACHT. VOOR BESCHADIGINGEN AAN SPULLEN OF PERSONEN DIE AAN VERKEERDE INSTALLATIE, MISBRUIK OF VERKEERDE GEBRUIK ZIJN TE WIJTEN, NEEMT DE FABRIKANT GEEN VERANTWOORDELIJKHEID OP ZICH.

ESTE PRODUTO FOI CONCEBIDO PARA UMA UTILIZAÇÃO DE TIPO DOMÉSTICA. O FABRICANTE DECLINA TODAS AS RESPONSABILIDADES NO CASO DE EVENTUAIS DANOS A COISAS OU PESSOAS DERIVADOS DE UMA INSTALAÇÃO INCORRECTA OU DE USO IMPRÓPRIO, ERRÓNEO OU ABSURDO.

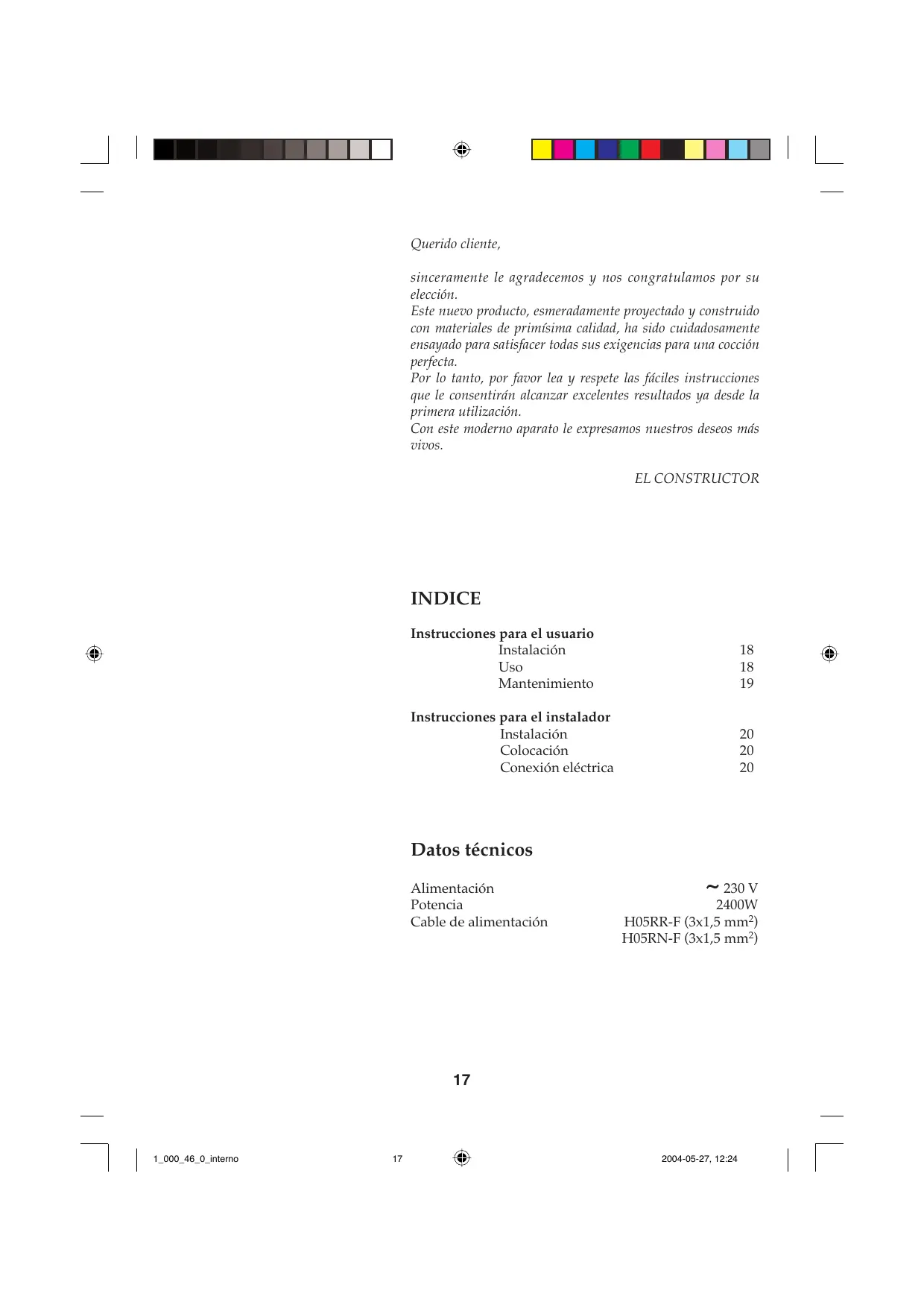

Caro Cliente,

sinceramente le agradecemos y nos congratulamos por su elección.

Este nuevo producto, esmeradamente proyectado y construido con materiales de primísima calidad, ha sido cuidadosamente ensayado para satisfacer todas sus exigencias para una cocción perfecta.

Por lo tanto, por favor lea y respete las fáciles instrucciones que le consentirán alcanzar excelentes resultados ya desde la primera utilización.

Con este moderno aparato le expresamos nuestros deseos más vivos.

EL CONSTRUCTOR

INDICE

Instrucciones para el usuario

Instalación	18
Uso	18
Mantenimiento	19

Instrucciones para el instalador

Instalación	20
Colocación	20
Conexión eléctrica	20

Datos técnicos

Alimentación ∼ 230 V

Potencia 2400W

Cable de alimentación H05RR-F (3x1,5 mm ^4 )

H05RN-F (3x1,5 mm ^4 )

Instrucciones para el usuario

Instalación

Todas las operaciones relativas a la instalación (conexión eléctrica) se deben siempre efectuar por personal calificado según las normas vigentes.

Uso

(Fig. 1) La barbacoa permite efectuar rápidas cocciones a la parrilla.

Actuando sobre el botón de mando colocado en la parte delantera se enciende la resistencia que puede asar más o menos rápidamente, según la posición escogida de 1 a 11.

El funcionamiento como grill se obtiene haciendo girar el botón en posición 11.

Se oirá, en efecto, un ligero disparo que indica la desconexión del termostato y la resistencia se volverá candente en breve tiempo.

Esto no significa que no se puedan efectuar óptimas cocciones a la parrilla también en las posiciones intermedias; al contrario, estas posiciones se aconsejan para la cocción de alimentos delicados o cuando se quiere obtener una cocción uniforme de los mismos, también en sus partes más internas.

La roca lávica contenida en la cubeta tiene la función de absorber las gotas de aceite o de grasa que se producen durante la cocción; además, acumula calor durante la primera fase de funcionamiento de la resistencia y permite, por lo tanto, sucesivamente, obtener una cocción a la parrilla más uniforme, que es muy similar a la que se realiza utilizando el carbón de leña.

En la cubeta, en lugar de la roca lávica, se puede poner agua (capa aconsejada aproximadamente 3 cm.).

La presencia de agua en la cubeta elimina la producción de olores desagradables, sin comprometer mínimamente las prestaciones de la barbacoa.

Para obtener mejores resultados se aconseja, por lo tanto, precalentar la roca lávica durante por lo menos 10 minutos en posición 1.

Esta solución se aconseja particularmente al encender el aparato por primera vez, porque consente reducir el riesgo de que durante la cocción los alimentos absorban los olores que la resistencia produce en la primera cocción.

Mantenimiento

Antes de cada operación desconectar eléctricamente el equipo.

Para una mayor duración del equipo es indispensable efectuar periódicamente una esmerada limpieza general, teniendo presente lo siguiente:

• las partes de acero y/o esmaltadas se deben limpiar con productos idóneos (disponibles en comercio) no abrasivos o corrosivos. Evitar productos a base de cloro (lejía, etc.);
• evitar dejar sobre el tablero de trabajo substancias ácidas o alcalinas (vinagre, sal, zumo de limón, etc.).

ESTE APARATO NO DEBE UTILIZARSE CON CARBÓN O COMBUSTIBLES SIMILARES.

Instrucciones para el instalador

Instalación

Las presentes instrucciones se dirigen al instalador calificado como guía para la instalación, regulación y mantenimiento según las leyes y normativas vigentes.

Las intervenciones se deben siempre efectuar con el equipo desconectado eléctricamente.

Colocación

(Fig. 2) El aparato está previsto para ser empotrado en un tablero de trabajo como representado en la relativa figura.

Predisponer a lo largo de todo el perímetro del tablero la masilla impermeable del equipamiento.

Conexión eléctrica

Antes de efectuar la conexión eléctrica asegurarse de que:

- las características de la instalación sean conformes a lo indicado en la placa de característica aplicada en el fondo del tablero;

- la instalación esté provista de una eficaz conexión de tierra según las normas y las disposiciones de ley vigentes. La puesta a tierra es obligatoria según la ley.

Si el aparato no está provisto de cable y/o de relativa clavija, debe utilizar material idóneo para la absorción indicada en la placa matrícula y para la temperatura de trabajo. En ningún punto el cable deberá alcanzar una temperatura superior de 50 °C a la del aire ambiente.

Si se desea una conexión directa a la red, es necesario interponer un interruptor omnipolar con abertura mínima entre los contactos de 3 mm, dimensionado para la carga de placa, conforme a las normas vigentes (el cable de tierra amarillo/verde no debe ser interrumpido por el interruptor). La base o el interruptor omnipolar deben ser fácilmente alcanzables con el equipo instalado.

N.B.: El constructor rechaza toda responsabilidad en la eventualidad de que no se observe cuanto arriba indicado ni las usuales normas para la prevención de accidentes.
