MANUALE UTENTE ETK 5240 IN BAUKNECHT

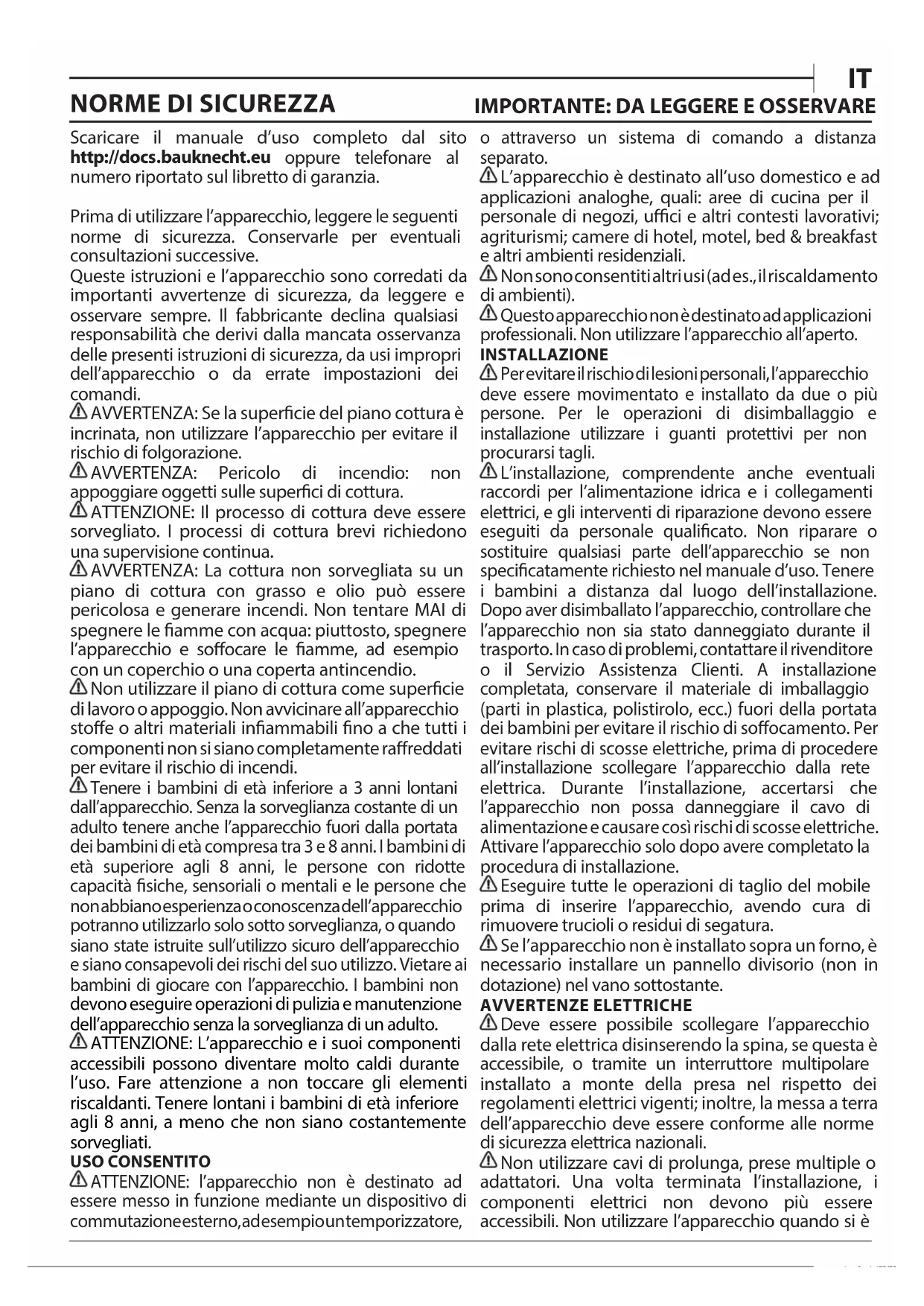

Scaricare il manuale d’uso completo dal sito http://docs.bauknecht.eu oppure telefonare al numero riportato sul libretto di garanzia. Prima di utilizzare l’apparecchio, leggere le seguenti norme di sicurezza. Conservarle per eventuali consultazioni successive. Queste istruzioni e l’apparecchio sono corredati da importanti avvertenze di sicurezza, da leggere e osservare sempre. Il fabbricante declina qualsiasi responsabilità che derivi dalla mancata osservanza delle presenti istruzioni di sicurezza, da usi impropri dell’apparecchio o da errate impostazioni dei comandi. AVVERTENZA: Se la supercie del piano cottura è incrinata, non utilizzare l’apparecchio per evitare il rischio di folgorazione. AVVERTENZA: Pericolo di incendio: non appoggiare oggetti sulle superci di cottura. ATTENZIONE: Il processo di cottura deve essere sorvegliato. I processi di cottura brevi richiedono una supervisione continua. AVVERTENZA: La cottura non sorvegliata su un piano di cottura con grasso e olio può essere pericolosa e generare incendi. Non tentare MAI di spegnere le amme con acqua: piuttosto, spegnere l’apparecchio e soocare le amme, ad esempio con un coperchio o una coperta antincendio. Non utilizzare il piano di cottura come supercie di lavoro o appoggio. Non avvicinare all’apparecchio stoe o altri materiali inammabili no a che tutti i componenti non si siano completamente rareddati per evitare il rischio di incendi. Tenere i bambini di età inferiore a 3 anni lontani dall’apparecchio. Senza la sorveglianza costante di un adulto tenere anche l’apparecchio fuori dalla portata dei bambini di età compresa tra 3 e 8 anni. I bambini di età superiore agli 8 anni, le persone con ridotte capacità siche, sensoriali o mentali e le persone che non abbiano esperienza o conoscenza dell’apparecchio potranno utilizzarlo solo sotto sorveglianza, o quando siano state istruite sull’utilizzo sicuro dell’apparecchio e siano consapevoli dei rischi del suo utilizzo. Vietare ai bambini di giocare con l’apparecchio. I bambini non devono eseguire operazioni di pulizia e manutenzione dell’apparecchio senza la sorveglianza di un adulto. ATTENZIONE: L’apparecchio e i suoi componenti accessibili possono diventare molto caldi durante l’uso. Fare attenzione a non toccare gli elementi riscaldanti. Tenere lontani i bambini di età inferiore agli 8 anni, a meno che non siano costantemente sorvegliati. USO CONSENTITO ATTENZIONE: l’apparecchio non è destinato ad essere messo in funzione mediante un dispositivo di commutazione esterno, ad esempio un temporiz zatore, o attraverso un sistema di comando a distanza separato. L’apparecchio è destinato all’uso domestico e ad applicazioni analoghe, quali: aree di cucina per il personale di negozi, uci e altri contesti lavorativi; agriturismi; camere di hotel, motel, bed & breakfast e altri ambienti residenziali. Non sono consentiti altri usi (ad es., il riscaldamento di ambienti). Questo apparecchio non è destinato ad applicazioni professionali. Non utilizzare l’apparecchio all’aperto. INSTALLAZIONE Per evitare il rischio di lesioni personali, l’apparecchio deve essere movimentato e installato da due o più persone. Per le operazioni di disimballaggio e installazione utilizzare i guanti protettivi per non procurarsi tagli. L’installazione, comprendente anche eventuali raccordi per l’alimentazione idrica e i collegamenti elettrici, e gli interventi di riparazione devono essere eseguiti da personale qualicato. Non riparare o sostituire qualsiasi parte dell’apparecchio se non specicatamente richiesto nel manuale d’uso. Tenere i bambini a distanza dal luogo dell’installazione. Dopo aver disimballato l’apparecchio, controllare che l’apparecchio non sia stato danneggiato durante il trasporto. In caso di problemi, contattare il rivenditore o il Servizio Assistenza Clienti. A installazione completata, conservare il materiale di imballaggio (parti in plastica, polistirolo, ecc.) fuori della portata dei bambini per evitare il rischio di soocamento. Per evitare rischi di scosse elettriche, prima di procedere all’installazione scollegare l’apparecchio dalla rete elettrica. Durante l’installazione, accertarsi che l’apparecchio non possa danneggiare il cavo di alimentazione e causare così rischi di scosse elettriche. Attivare l’apparecchio solo dopo avere completato la procedura di installazione. Eseguire tutte le operazioni di taglio del mobile prima di inserire l’apparecchio, avendo cura di rimuovere trucioli o residui di segatura. Se l’apparecchio non è installato sopra un forno, è necessario installare un pannello divisorio (non in dotazione) nel vano sottostante. AVVERTENZE ELETTRICHE Deve essere possibile scollegare l’apparecchio dalla rete elettrica disinserendo la spina, se questa è accessibile, o tramite un interruttore multipolare installato a monte della presa nel rispetto dei regolamenti elettrici vigenti; inoltre, la messa a terra dell’apparecchio deve essere conforme alle norme di sicurezza elettrica nazionali. Non utilizzare cavi di prolunga, prese multiple o adattatori. Una volta terminata l’installazione, i componenti elettrici non devono più essere accessibili. Non utilizzare l’apparecchio quando si è

ITbagnati oppure a piedi nudi. Non accendere l’apparecchio se il cavo di alimentazione o la spina sono danneggiati, se si osservano anomalie di funzionamento o se l’apparecchio è caduto o è stato danneggiato. L’installazione tramite spina del cavo di alimentazione non è consentita a meno che il prodotto non sia già dotato di quella fornita dal Produttore. Se il cavo di alimentazione è danneggiato, deve essere sostituito con uno dello stesso tipo dal produttore, da un centro di assistenza autorizzato o da un tecnico qualicato per evitare situazioni di pericolo o rischi di scosse elettriche.

PULIZIA E MANUTENZIONE

AVVERTENZA: Per evitare rischi di folgorazione, prima di qualsiasi intervento di manutenzione accertarsi che l’apparecchio sia spento e scollegato dall’alimentazione elettrica; inoltre, non usare in nessun caso pulitrici a getto di vapore. Non utilizzare prodotti abrasivi o corrosivi, prodotti a base di cloro o pagliette.

SMALTIMENTO DEL MATERIALE DI IMBALLAGGIO

Il materiale di imballaggio è riciclabile al 100% ed è contrassegnato dal simbolo del riciclaggio

Le varie parti dell’imballaggio devono pertanto essere smaltite responsabilmente e in stretta osservanza delle norme stabilite dalle autorità locali.

SMALTIMENTO DEGLI ELETTRODOMESTICI

Questo prodotto è stato fabbricato con materiale riciclabile o riutilizzabile. Smaltire il prodotto rispettando le normative locali in materia. Per ulteriori informazioni sul trattamento, il recupero e il riciclaggio degli elettrodomestici, contattare l’ucio locale competente, il servizio di raccolta dei riuti domestici o il negozio presso il quale il prodotto è stato acquistato. Questo apparecchio è contrassegnato in conformità alla direttiva europea 2012/19/UE, Riuti di apparecchiature elettriche ed elettroniche (RAEE) e alle norme sui riuti di apparecchiature elettriche ed elettroniche 2013 (e successive modiche). Assicurandosi che questo prodotto sia smaltito in modo corretto, l’utente contribuisce a prevenire le conseguenze negative per l’ambiente e la salute. Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo apparecchio non deve essere smaltito come riuto domestico, bensì conferito presso un centro di raccolta preposto al ritiro delle apparecchiature elettriche ed elettroniche.

CONSIGLI PER IL RISPARMIO ENERGETICO

Per sfruttare al meglio il calore residuo delle piastre, spegnerle alcuni minuti prima del termine della cottura. La base della pentola o del tegame dovrebbe coprire completamente la piastra di cottura; un recipiente con la base più piccola del diametro della piastra causerà uno spreco di energia. Durante la cottura, coprire pentole e tegami con un coperchio che chiuda bene il recipiente e usare la minima quantità d’acqua possibile. La cottura senza coperchio comporta un consumo di energia notevolmente superiore. Utilizzare solo pentole e padelle con fondo piatto.

DICHIARAZIONE DI CONFORMITÀ

Questo apparecchio soddisfa i requisiti di Ecodesign del regolamento europeo 66/2014 e l’Ecodesign per i prodotti connessi all’energia e le informazioni sull’energia (emendamento) (Uscita UE) Regolamenti 2019 in conformità con la norma europea EN 60350-2.INSTALLAZIONE

• Incassare il piano di cottura in un o in un piano di lavoro con uno spessore di min. 30 a max. 50 mm.

• Non interporre materiali fra piano di cottura e forno (traversine, squadrette, ecc.).

• Assicurarsi che il cavo di alimentazione sia sucientemente lungo da consentire una comoda installazione.

• La distanza tra la parte inferiore del piano di cottura ed il mobile o pannello divisorio deve essere di almeno 20 mm.

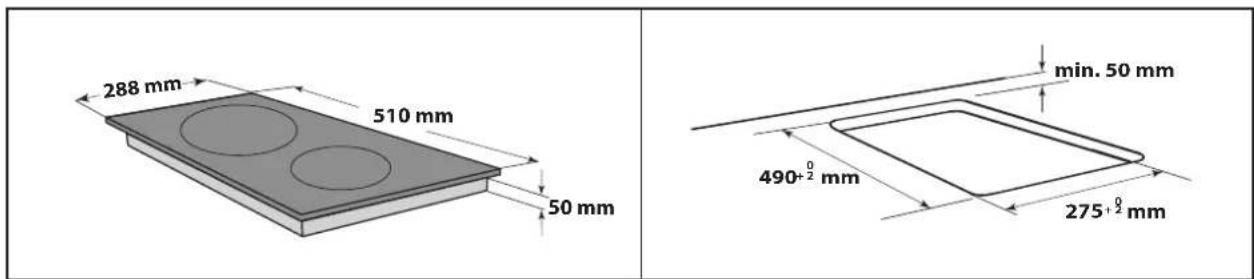

• Per le dimensioni del foro di incasso e le istruzioni di installazione, fare riferimento alle gure di questo paragrafo.

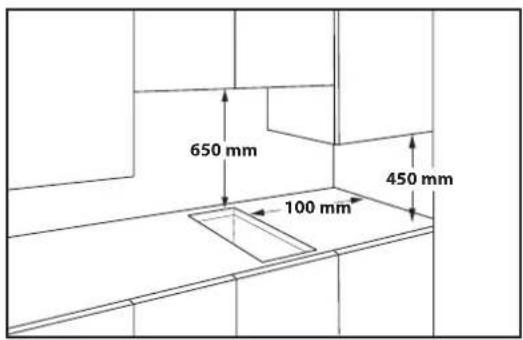

• È necessario osservare una distanza minima tra il piano di cottura e la cappa sovrastante. Per ulteriori informazioni, fare riferimento al manuale d’uso della cappa.

• Applicare la guarnizione fornita in dotazione attorno al piano cottura (a meno che non sia già stata installata), dopo averne pulito la supercie.

• Non installare il piano di cottura vicino alla lavastoviglie o lavatrice, anché i circuiti elettronici non vengano a contatto con vapore ed umidità e quindi si danneggino.

• Se sotto il piano di cottura viene installato un forno, accertarsi che sia provvisto di sistema di rareddamento. Se la temperatura dei circuiti elettronici supera il valore massimo consentito, il piano di cottura si disattiva automaticamente; in questo caso, attendere alcuni minuti anché la temperatura interna dei circuiti elettronici raggiunga un livello tollerabile, dopodiché sarà possibile accendere nuovamente il piano di cottura.

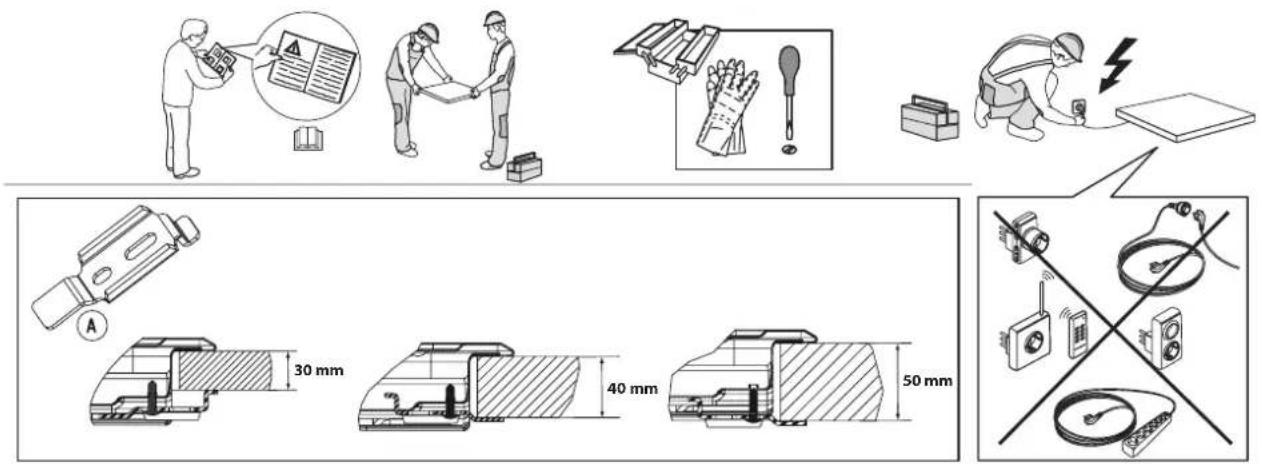

POSIZIONAMENTO DEL PIANO DI COTTURA

Importante: prima di installare il piano di cottura, rimuovere l’eventuale pellicola di protezione. Accertarsi che l’apertura nel piano di lavoro destinata al piano di cottura sia tagliata in conformità al disegno dimensionale, rispettando le tolleranze. Non inserire forzatamente il piano di cottura all’interno del piano di lavoro. Ciò potrebbe provocare rottura da sollecitazioni nel piano vetroceramico (anche nel tempo)! Se il piano di lavoro è in legno, utilizzare le apposite mollette e viti in dotazione. Fissare le mollette (A) con le apposite viti in dotazione, rispettando le distanze specicate. Installare il piano di cottura nel piano di lavoro. 50 mm40 mm30 mm RIMOZIONE DEL PIANO COTTURA: Per rimuovere il piano, prima di tutto scollegarlo dalla rete elettrica. Si consiglia vivamente di liberare la parte sottostante dal forno, cassetto, separatore o altro. Questo consente al tecnico di accedere alla parte inferiore del piano per sganciare le quattro clip con un cacciavite, sollevare il piano e rimuoverlo, evitando danni al piano di lavoro.

+ 2 490 mm 50 mm 510 mm min. 20 mmCOLLEGAMENTO ELETTRICO Il collegamento elettrico deve essere eseguito prima di collegare l’apparecchio alla rete. Il cavo di alimentazione non è incluso nella confezione: ricorda di preparare il tuo cavo di alimentazione. L'installazione deve essere eseguita da personale qualicato a conoscenza delle norme vigenti in materia di sicurezza e installazione. Nella fattispecie, l’installazione deve essere eseguita in ottemperanza alle direttive della locale società di fornitura elettrica Controllare che la tensione indicata sulla targhetta matricola nella parte inferiore dell'apparecchio sia la stessa della rete elettrica domestica. La messa a terra dell’apparecchio è obbligatoria per legge; utilizzare solo conduttori delle dimensioni appropriate (incluso il conduttore di terra).

CONNESSIONE ALLA MORSETTIERA

Per il collegamento elettrico, utilizzare un cavo H05RR-F o H05V2V2-F, come specicato nella tabella seguente. TENSIONE DI ALIMENTAZIONE CONDUTTORI

Il collegamento alla rete elettrica deve essere eettuato tramite un sezionatore onnipolare avente una distanza minima fra i contatti di 3 mm. ATTENZIONE: il cavo di alimentazione deve essere sucientemente lungo da permettere la rimozione del piano cottura dal piano di lavoro e deve essere posizionato in modo da non essere danneggiato o surriscaldato dal contatto con la base. NOTA: il cavo di terra giallo/verde deve essere collegato al morsetto con il simbolo e deve essere più lungo degli altri cavi.

• Rimuovere ca. 70 mm di guaina dal cavo di alimentazione.

• Rimuovere circa 10 mm di guaina dai li.

• Aprire la morsettiera facendo pressione sulle linguette laterali, mediante utensile.

• Inserire il cavo di alimentazione nel ssacavo e collegare i conduttori alla morsettiera.

• Richiudere il coperchio della morsettiera.

• Terminato il collegamento elettrico, installare il piano di cottura dall’alto e bloccarlo sulle mollette di ssaggio.USO QUOTIDIANO

ACCENSIONE/SPEGNIMENTO DEL PIANO DI COTTURA

Per utilizzare il piano di cottura, ruotare la(e) manopola(e) in senso orario sulla potenza desiderata. Per spegnere il piano di cottura, riportare la(e) manopola(e) sullo “0”. IMPORTANTE: Per evitare danni permanenti al piano di cottura:

• non utilizzare pentole con il fondo non piatto;

• non utilizzare pentole in metallo con il fondo smaltato. PRIMO UTILIZZO Prima dell’utilizzo, rimuovere:

• adesivi assi al piano di cottura;

• protezioni in cartone e pellicola protettiva in plastica;

• vericare che il piano di cottura non abbia subito danni durante il trasporto. In caso di dubbi, rivolgersi al Servizio Assistenza. DESCRIZIONE PRODOTTO

− 2 Per fondere (burro, cioccolato). 2 − 3 − 4 Per mantenere in caldo i cibi e per riscaldare piccoli quantitativi di liquidi. 4 − 5 − 6 Per riscaldare quantitativi maggiori, montare creme e salse.

− 7 Ebollizione lenta, per esempio: verdure lessate, spaghetti, minestre, cottura continua a vapore di arrosti, stufati.

− 8 Per tutti i cibi fritti, costolette, bistecche, cotture senza coperchio, per esempio: risotto. 8 − 9 − 10 Rosolature di carni, patate arrosto, pesce fritto e per portare all’ebollizione grandi quantità di acqua.

− 12 Fritture veloci, bistecche nella bistecchiera, ecc.

GRAZIE PER AVERE ACQUISTATO UN PRODOTTO

WHIRLPOOL Per ricevere un’assistenza più completa, registrare il prodotto su www.bauknecht.eu/register.

MAGGIORI INFORMAZIONI

Prima di utilizzare l’apparecchio leggere attentamente le istruzioni di sicurezza.

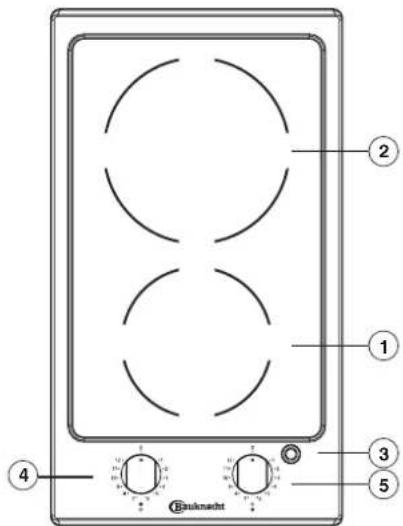

1. Zona di cottura radiante Ø 145 mm

2. Zona di cottura radiante Ø 180 mm

3. Spia ON/OFF (Accensione/Spegnimento)

4. Manopola comando della zona di cottura posteriore

5. Manopola comando della zona di cottura anteriore

Manuale d’usoSERVIZIO ASSISTENZA Per ricevere un’assistenza più completa, registrare il prodotto su www.bauknecht.eu/register. PRIMA DI CHIAMARE IL SERVIZIO ASSISTENZA:

1. Vericare se non sia possibile eliminare da soli i guasti. Vedere

“RISOLUZIONE DEI PROBLEMI“.

2. Spegnere e riaccendere l’apparecchio per assicurarsi che l’inconveniente

sia stato eliminato. SE DOPO I SUDDETTI CONTROLLI IL PROBLEMA PERSISTE, CONTATTARE IL SERVIZIO ASSISTENZA PIÙ VICINO. Per ricevere assistenza, chiamare il numero indicato sul libretto di garanzia o seguire le istruzioni sul sito web www.bauknecht.eu. Quando si contatta il nostro servizio assistenza,indicare sempre:

• una breve descrizione del guasto;

• il tipo e il modello esatti del prodotto; XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXMade in X Type: XXXMod.: XXX

• il numero di serie (è il numero che si trova dopo la parola SN sulla targhetta matricola posta sotto l’apparecchio); Il numero di serie è indicato anche nella documentazione; Mod. Ind.C. SN: Prod.N. xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxx xxx PRODUCT INFORMATION

• il proprio indirizzo completo;

• il proprio numero di telefono. Qualora si renda necessaria una riparazione, rivolgersi ad un centro del Servizio Assistenza (a garanzia dell’utilizzo di pezzi di ricambio originali e di una corretta riparazione).

RISOLUZIONE DEI PROBLEMI

Se il piano cottura non funziona correttamente, prima di chiamare l'assistenza esaminare questa guida rapida per individuare il problema.

• Leggere e seguire le istruzioni riportate nella sezione “Uso quotidiano“.

• Controllare che non vi siano interruzioni nella rete elettrica.

• Spegnere e riaccendere il piano di cottura, per accertarsi che il problema sia stato risolto.

• Vericare che la manopola non sia sulla posizione “0“.

• Portare l’interruttore multipolare su “O“ per alcuni minuti e poi riportarlo sulla posizione “On“.

• Il piano non si accende: scollegare immediatamente il piano dall'alimentazione elettrica. Se dopo le suddette veriche il problema persiste, contattare il Servizio Assistenza più vicino.

• Non usare pulitrici a getto di vapore.

• Non utilizzare spugne abrasive o pagliette in quanto possono rovinare il vetro.

• Dopo ciascun utilizzo, pulire il piano di cottura (una volta rareddato) per rimuovere eventuali depositi e macchie dovuti a residui di cibo.

• Lo zucchero e gli alimenti ad elevato contenuto di zuccheri danneggiano il piano di cottura e devono essere immediatamente rimossi.

• Sale, zucchero e sabbia possono graare la supercie in vetro.

• Utilizzare un panno morbido, carta assorbente da cucina o uno specico detergente per piani di cottura (seguire le istruzioni del produttore).

• Le fuoriuscite di liquidi sulle zone di cottura possono causare spostamenti o vibrazioni delle pentole.

• Dopo aver pulito il piano cottura, asciugarlo accuratamente.

Per le linee guida, la documentazione standard e altre informazioni sui prodotti:

• Utilizzando il codice QR nel proprio apparecchio;;

• Visitando il nostro sito web docs. bauknecht. eu;

• Oppure, contattare il Servizio Assistenza Tecnica (al numero di telefono riportato sul libretto di garanzia). Prima di contattare il Servizio Assistenza Clienti, prepararsi a fornire i codici riportati sulla targhetta matricola del prodotto.
