Tipo di prodotto	Cappa decorativa con motore remoto
Marca	Eico
Modello	Distante 120 W SM
Larghezza	120 cm (stimata)
Distanza minima dal piano cottura	65 cm
Alimentazione elettrica	220-240 V, 50/60 Hz
Potenza massima del motore remoto	690 W
Sezione del cavo di alimentazione	H05W-F 3 x 0,75 mm²
Modalità di funzionamento	Aspirante o filtrante (riciclo)
Numero di velocità motore	4 (di cui velocità intensiva)
Illuminazione	Spot LED (sostituzione da parte del tecnico)
Tipi di comando	Pulsanti, Soft Touch, Digitale, Telecomando a seconda della versione
Funzioni speciali	Timer spegnimento motore 10 min, avviso lavaggio filtri dopo 100h
Pulizia filtri metallici	Ogni 2-3 mesi, acqua calda e detergente non aggressivo
Filtri a carbone	Poliestere (sostituzione 4 mesi) o Long Life (lavabile ogni 2 mesi)
Pulizia delle superfici	Panno morbido, acqua tiepida, detergente neutro (non abrasivi)
Sicurezza	Installazione da parte di personale abilitato, messa a terra obbligatoria
Ricambi	Filtri, lampade LED, telecomando (disponibili presso il produttore)
Riparabilità	Sostituire i filtri da parte dell'utente; motore e illuminazione da parte del tecnico
Utilizzo con piano a induzione	Possibile (rischio di condensa, accendere la cappa 10 min prima)

Domande frequenti - Distante 120 W SM EICO

Qual è la distanza minima di installazione tra la cappa e il piano cottura?

La distanza minima è di 65 cm. Qualsiasi distanza inferiore deve essere autorizzata dal costruttore.

Come utilizzare la funzione di spegnimento automatico (timer)?

Con il comando Soft Touch, tenere premuto il pulsante della 2a velocità per più di 3 secondi per attivare lo spegnimento dopo 10 minuti. Con il comando digitale, premere il tasto TIMER. Anche il telecomando ha un tasto TIMER.

Cosa fare se la spia dei filtri lampeggia?

Indica che è ora di pulire i filtri metallici (dopo 100 ore di utilizzo). Dopo averli lavati, reimpostare il contatore: sul comando digitale, tenere premuto il tasto TIMER per più di 3 secondi a cappa spenta. Per il telecomando, premere a lungo il tasto Accensione/Spegnimento a cappa spenta.

Come pulire i filtri metallici?

Smontarli tirando verso il basso (fig. 5). Lavarli ogni 2-3 mesi con acqua calda e un detergente liquido non aggressivo. Si possono anche mettere in lavastoviglie.

Quali tipi di filtri a carbone esistono e quando sostituirli?

Esistono due tipi: poliestere (da sostituire ogni 4 mesi) e Long Life (lavabile in lavastoviglie ogni 2 mesi). Per riattivare il carbone Long Life, metterlo in forno a 100°C per 10 minuti. Sostituirlo quando gli odori persistono.

Posso utilizzare la cappa in modalità riciclo (filtrante)?

Sì, per farlo è necessario installare filtri a carbone (non forniti). La cappa funziona quindi a circuito chiuso rimandando l'aria purificata in cucina.

Come associare un nuovo telecomando?

A cappa spenta, premere 5 secondi il tasto Accensione/Spegnimento (o + a seconda del modello) sulla cappa. Il LED rosso lampeggia. Inviare un segnale premendo un tasto del telecomando entro un minuto. Il LED si accende fisso per 3 secondi per confermare l'apprendimento.

Perché c'è condensa all'interno della cappa?

La condensa si verifica soprattutto con i piani a induzione o vetroceramica. Per evitarla, accendere la cappa 10 minuti prima di cucinare e lasciarla accesa dopo la cottura. Verificare anche che il condotto di evacuazione abbia il diametro corretto (maggiore o uguale al raccordo).

Cosa fare se la cappa non si accende?

Controllare prima l'alimentazione elettrica (interruttore generale, fusibile). Se il cavo è danneggiato, deve essere sostituito da un tecnico con un cavo H05W-F 3x0,75 mm². Per guasti più complessi, contattare il servizio post-vendita.

Posso installare la cappa da solo?

L'installazione deve essere eseguita da personale abilitato per garantire la sicurezza e il rispetto delle norme. Un'installazione errata può annullare la garanzia e presentare rischi di incendio o folgorazione.

MANUALE UTENTE Distante 120 W SM EICO

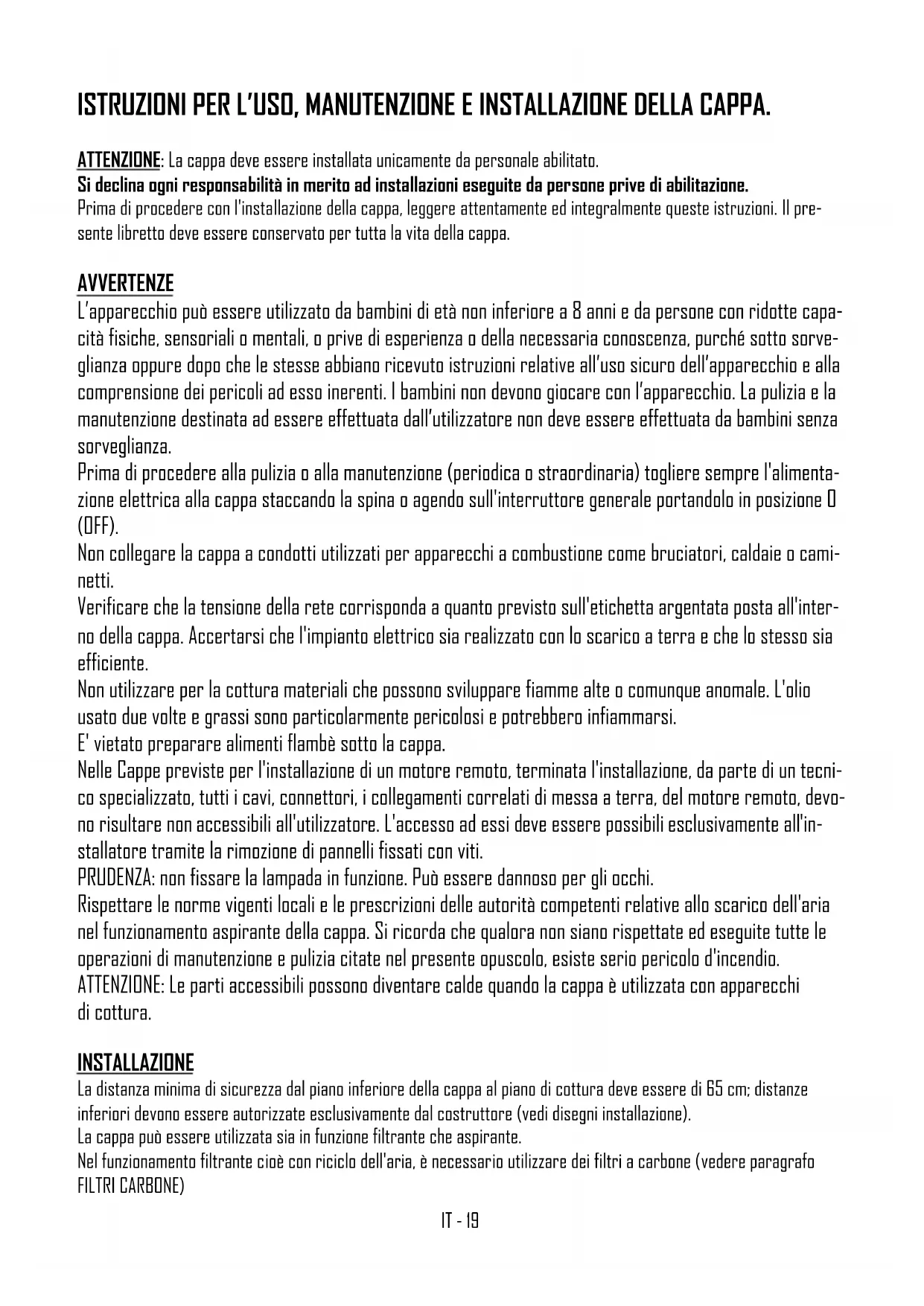

ISTRUZIONI PER L'USD, MANUTENZIONE E INSTALLAZIONE DELLA CAPPA.

ATTENZIONE: La cappa deve essere installata unicamente da personale abilitato.

Si declina ogni responsabilità in merito ad installazioni eseguite da persone prive di abilitazione.

Prima di procedere con l'installazione della cappa, leggere attentamente ed integralmente queste istruzioni. Il presente libretto deve essere conservato per tutta la vita della cappa.

AVVERTENZE

L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprensione dei pericoli ad esso inerenti. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione destinata ad essere effettuata dall'utilizzatore non deve essere effettuata da bambini senza sorveglianza.

Prima di procedere alla pulizia o alla manutenzione (periodica o straordinaria) togliere sempre l'alimentazione elettrica alla cappa staccando la spina o agendo sull'interruttore generale portandolo in posizione D (OFF).

Non collegare la cappa a condotti utilizzati per apparecchi a combustione come bruciatori, caldaie o caminetti.

Verificare che la tensione della rete corrisponda a quanto previsto sull'etichetta argentata posta all'interno della cappa. Accertarsi che l'impianto elettrico sia realizzato con lo scarico a terra e che lo stesso sia efficiente.

Non utilizzare per la cottura materiali che possono sviluppare fiamme alte o comunque anomale. L'olio usato due volte e grassi sono particolarmente pericolosi e potrebbero infiammarsi.

E' vietato preparare alimenti flambè sotto la cappa.

Nelle Cappe previste per l'installazione di un motore remoto, terminata l'installazione, da parte di un tecnico specializzato, tutti i cavi, connettori, i collegamenti correlati di messa a terra, del motore remoto, devono risultare non accessibili all'utilizzatore. L'accesso ad essi deve essere possibili esclusivamente all'installatore tramite la rimozione di pannelli fissati con viti.

PRUDENZA: non fissare la lampada in funzione. Può essere dannoso per gli occhi.

Rispettare le norme vigenti locali e le prescrizioni delle autorità competenti relative allo scarico dell'aria nel funzionamento aspirante della cappa. Si ricorda che qualora non siano rispettate ed eseguite tutte le operazioni di manutenzione e pulizia citate nel presente opuscolo, esiste serio pericolo d'incendio.

ATTENZIONE: Le parti accessibili possono diventare calde quando la cappa è utilizzata con apparecchi di cottura.

INSTALLAZIONE

La distanza minima di sicurezza dal piano inferiore della cappa al piano di cottura deve essere di 65 cm; distanze inferiori devono essere autorizzate esclusivamente dal costruttore (vedi disegni installazione).

La cappa può essere utilizzata sia in funzione filtrante che aspirante.

Nel funzionamento filtrante cioè con riciclo dell'aria, è necessario utilizzare dei filtri a carbone (vedere paragrafo FILTRI CARBONE)

Nel funzionamento aspirante cioè con l'espulsione all'esterno dell'aria filtrata, è necessario un adeguato sistema di compensazione secondo le norme vigenti. Il tubo di uscita dei fumi deve avere un diametro uguale o superiore rispetto a quello del raccordo della cappa.

Il locale dove è installata la cappa, deve disporre di sufficiente ventilazione, quando vengono utilizzati contemporaneamente altri apparecchi che impiegano gas o altri combustibili.

Cappe predisposte per motore remoto

Le cappe predisposte per motore remoto, sono dotate di un connettore per il collegamento con il cavo del motore remoto. Tale connettore è posizionato all'interno della cappa. Inserire all'interno della cappa il cavo del motore remoto servendosi dell'apposita apertura sulla cappa (solitamente vicino al foro uscita fumi) e connettere tra loro i due connettori. Per questa operazione fare riferimento ai disegni presenti sul libretto istruzioni dei motori remoti.

Le cappe prive di motore (Art.*O***) devono essere installate e collegate esclusivamente con l'unità aspirante fornita ed indicata dal Costruttore con potenza massima 690W.

Nelle Cappe previste per l'installazione di un motore remoto, terminata l'installazione, da parte di un tecnico specializzato, tutti i cavi, connettori, i collegamenti correlati di messa a terra, del motore remoto, devono risultare non accessibili all'utilizzatore. L'accesso ad essi deve essere possibili esclusivamente all'installatore tramite la rimozione di pannelli fissati con viti.

ISTRUZIONI DI MONTAGGIO

Attenzione: Prima di procedere con l'installazione, accertarsi che le viti e i tasselli forniti in dotazione, siano idonei per il tipo di parete in cui deve essere fissata la cappa.

Per il montaggio della cappa utilizzare gli accessori in dotazione e seguire le fasi illustrate nel foglio allegato.

ALLACCIAMENTO ELETTRICO

L'allacciamento elettrico deve essere effettuato da personale specializzato, nel rispetto delle norme e leggi vigenti.

Verificare che la tensione della rete corrisponda a quella indicata sull'etichetta argentata posta all'interno della cappa. Accertarsi che l'impianto sia realizzato secondo le norme vigenti e con lo scarico a terra efficiente.

Porre particolare attenzione al cavo di alimentazione della cappa, verificando che non attraversi fori sprovvisti di passacavo. Nel caso di collegamento diretto alla rete, è necessario prevedere un dispositivo che assicuri la disconnessione dalla rete, con una distanza di apertura dei contatti che consenta la disconnessione completa nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione. La spina o l'interruttore onnipolare devono essere accessibili ad apparecchio installato. Se il cavo di alimentazione è danneggiato, esso deve essere sostituito con un cavo speciale oppure un assieme disponibili presso il costruttore o il suo servizio assistenza tecnica. Il cavo da utilizzare deve essere di tipo H05VV-F con sezione minima 3 x 0,75mm².

Il costruttore declina ogni responsabilità nel caso non vengano rispettate le norme antinfortunistiche vigenti, necessarie al regolare funzionamento dell'impianto elettrico.

COMANDI

COMANDO PUSH BOTTON (Fig. 1)

Nella versione con comando pulsantiera sono presenti quattro pulsanti.

Un pulsante per accensione e spegnimento delle luci.
Un pulsante per accensione in l^ velocità e spegnimento del motore.
Un pulsante per accensione 2^ velocità.
Un pulsante per accensione 3^ velocità.

COMANDO SOFT TOUCH (Fig. 2)

Nella versione con comando soft touch sono presenti quattro pulsanti a sfioramento ed un led a colore variabile (verde min. velocità, rosso max. velocità).

Un pulsante per accensione e spegnimento delle luci.
Un pulsante per accensione in 2^ velocità e spegnimento del motore.

N.B. Tenendo premuto questo tasto per più di tre secondi, si attiva la funzione di autospegnimento dopo 10 minuti, il led lampeggia lentamente.

Due pulsanti + e - per aumento e riduzione delle velocità motore. Alla 4^ velocità del motore (intensiva) il led lampeggia velocemente e dopo 5min. viene impostata automaticamente la 2^ velocità.

COMANDO DIGITALE \ TOUCH CONTROL (Fig. 3)

Nella versione con comando digitale sono presenti cinque pulsanti a sfioramento ed un display.

Un pulsante per accensione e spegnimento delle luci.
Un pulsante per accensione in 2^ velocità e spegnimento del motore.
Due pulsanti + e - per aumento e riduzione delle velocità motore. Alla 4^ velocità del motore (intensiva) il numero presente nel display lampeggia e dopo 5min. viene impostata automaticamente la 2^ velocità.
Un pulsante TIMER per spegnimento del motore dopo 10 min. con il timer attivato, il numero presente nel display sarà lampeggiante

Funzioni speciali:

Dopo 100 ore di utilizzo sul DISPLAY inizierà a lampeggiare lo O oppure la lettera A per segnalare l'esigenza di lavare i filtri metallici. Dopo aver lavato i filtri metallici, azzerare il conta ore tenendo premuto il tasto TIMER per più di tre sec. con cappa spenta. La visualizzazione dell'avvenuto azzeramento viene segnalata mediante la comparsa, a cappa spenta, di un trattino sul display.

COMANDO RADIO-CONTROL (Fig. 4)

Il tasto ON/OFF sulla cappa, accende simultaneamente le luci e il motore alla seconda velocità oppure spegne tutto. Dopo 100 ore di funzionamento del motore aspirante, inizierà a lampeggiare il led rosso a segnalare l'esigenza di lavare i filtri metallici. Per annullare l'allarme filtri, è necessario tenere premuto a lungo il tasto ON/OFF sulla cappa con motore spento.

Telecomando

ATTENZIONE:

le cappe con il telecomando di serie sono già configurate.

Per i telecomandi optional e/o in sostituzione è necessario avviare l'apprendimento:

A cappa spenta, tenere premuto 5 sec. il tasto ON/OFF (DISTANTE - CEILING - EICOE22 - SKYFRAME) o il tasto "+" (AIDA - HAMLET - ROMEO) sulla cappa. L'apprendimento del telecomando viene segnalato con il led allarme rosso lampeggiante. Se entro un minuto arriva un codice telecomando valido (inviato premendo qualunque tasto del telecomando), il led diventa acceso fisso per 3 secondi per poi spegnersi, segnalando il corretto apprendimento.

Tasti telecomando:

Un tasto per accensione e spegnimento delle luci. CEILING PANEL: Tenere premuto il tasto per dimmerare la luce
Un tasto per accensione in 2^ velocità e spegnimento del motore.
Due tasti + e - per aumento e riduzione delle velocità motore. Alla 4^ velocità del motore (intensiva) il led lampeggia e dopo 5min. viene impostata automaticamente la 2^ velocità.
Un tasto TIMER per spegnimento del motore dopo 10 min.

USO E MANUTENZIONE

Prima di effettuare qualsiasi intervento di pulizia e manutenzione, togliere l'alimentazione alla cappa portando l'interruttore generale in posizione 0 (OFF).

Sostituzione lampade

Faretto led: La sostituzione del faretto led deve essere fatta solo da tecnici qualificati utilizzando solo ricambi originali.

Pulizia dei filtri metallici

I filtri metallici in dotazione alla cappa vanno lavati ogni 2-3 mesi in funzione dell'intensità d'uso, con acqua calda e detersivo liquido non aggressivo. I filtri metallici vanno tolti utilizzando l'apposita maniglia sganciando il filtro prima nella parte anteriore tirandolo verso il basso (fig. 5).

Dopo il lavaggio i filtri devono essere completamente asciugati e rimontati correttamente.

Filtri carbone

Se la cappa è utilizzata con sistema filtrante con riciclo interno, è necessario l'impiego di filtri carbone che sono dei contenitori di carbone attivo. Il carbone attivo contenuto nei filtri, serve a trattenere gli odori dei fumi di cucina. Per la rimozione e sostituzione dei filtri fare riferimento alla fig. 6.

I filtri carbone POLIESTERE non possono essere rigenerati o lavati e vanno sostituiti periodicamente (ogni 4 mesi se si utilizza la cappa per due ore al giorno). I filtri saturi di grassi infatti possono essere causa di incendi.

In base al modello di cappa, i filtri carbone possono essere di forma circolare oppure rettangolare.

I filtri carbone LONG LIFE devono essere lavati e rigenerati periodicamente. Il filtro deve essere pulito ogni due mesi se usato normalmente. E' preferibile lavare il filtro in lavastoviglie alla massima temperatura con detersivo normale. Il filtro deve essere lavato da solo per evitare che le particelle di cibo entrino in esso causando successivamente un odore sgradevole. Per riattivare il carbone attivo, il filtro deve essere asciugato in forno. Selezionare il riscaldamento superiore / inferiore a massimo 100 °C ed asciugare il filtro per 10 minuti. Il filtro deve essere sostituito quando non è più in grado di assorbire in modo soddisfacente gli odori di cottura. Fig.7

Condensazione nella cappa

I piani ad induzione o vetroceramica riscaldano i cibi molto velocemente generando il vapore della cottura prima che la superficie in vetro o in acciaio della cappa si sia riscaldata. Questo determina condensazione sulla cappa con susseguente sgocciolamento. Un'altra causa di condensazione potrebbe essere che il tubo di uscita dei fumi non sia della misura da noi consigliata (vedi paragrafo INSTALLAZIONE). Il vapore che rimane dentro alla cappa durante il raffreddamento si condensa producendo gocciolamento. Si consiglia di accendere la cappa dieci minuti prima di iniziare a cucinare e una volta finito, lasciarla accesa affinché tutti i fumi accumulati nel condotto possano fuoriuscire.

Inoltre è molto importante provvedere regolarmente alla pulizia dei filtri e, nel caso di deterioramento, sostituirli (vedi PULIZIA DEI FILTRI METALLICI).

Pulizia della cappa

La pulizia periodica delle superfici evita di dover successivamente rimuovere con difficoltà depositi di sporco incro- stato. Se la cappa è verniciata o ramata, usare un panno morbido con acqua tiepida e detersivo neutro. E' vietato versare liquidi direttamente sulla cappa e l'uso di prodotti granulosi e/o abrasivi. Se la cappa è in acciaio inox, usare prodotti e panni specifici per acciaio inox satinato (non abrasivi e/o corrosivi e privi di cloro), avendo cura di seguire

col panno il verso della satinatura. Non usare prodotti aggressivi, solventi chimici o derivati da distillati di petrolio che potrebbero lasciare residui oleosi suscettibili d'ossidazione e polimerizzazione.

Hamlet - Romeo: quando si usa olio per cucinare, dell'olio potrebbe scendere sulla parte bassa della cappa. Questa parte dovrebbe essere pulita spesso

La ditta costruttrice non risponde di danni estetici causati da inosservanza delle indicazioni sopraelencate.

Per aprire tirare qui simultaneamente
