Tipo di prodotto	Amplificatore telefonico e multimediale con cuffia
Marca	Compucessory
Modello	55253
Alimentazione	2 pile AA (alcaline consigliate) o adattatore di rete 6-9 V CC (non incluso)
Consumo elettrico	Funzionamento: 9 mA; Standby: 200 mA
Connettività	RJ-11 per telefono e auricolare; Jack 3,5 mm stereo per cuffia per computer e PC (ingresso/uscita linea)
Impostazioni	Volume di ricezione (scorrevole), volume di trasmissione (rotativo), muto, selettore telefono/computer, selettore cuffia/combinato, selettore di configurazione telefonica a 6 posizioni
Accessori inclusi	Cuffia ascolto, cavo telefonico RJ-11, cavo audio PC (3,5 mm), cacciavite a spina
Manutenzione e pulizia	Pulire con un panno morbido e asciutto; non utilizzare liquidi o prodotti abrasivi
Sicurezza	Non regolare il volume a un livello troppo alto per evitare lesioni uditive o danni; utilizzare un adattatore con la polarità corretta; non esporre all'umidità
Parti di ricambio e riparabilità	Pile disponibili in commercio; adattatore di rete opzionale; nessuna parte riparabile dall'utente
Compatibilità	Funziona con la maggior parte dei telefoni e computer; non compatibile con telefoni la cui tastiera è integrata nel combinato
Standby automatico	Dopo 2-3 minuti di inattività

Domande frequenti - 55253 Compucessory

Cosa fare se il dispositivo non risponde?

Verificare che le pile non siano scariche, che le polarità siano rispettate, che l'interruttore on/off sia su ON, che il selettore di configurazione telefonica sia corretto e che i cavi siano ben collegati.

Non sento né tono né chiamante, cosa fare?

Assicurarsi che l'interruttore telefono/computer sia sulla posizione Telefono. Provare diverse posizioni del selettore di configurazione (da 1 a 6) fino ad ottenere un ascolto nitido.

Il mio interlocutore non mi sente o sente male, come risolvere?

Verificare che il pulsante Mute non sia premuto. Utilizzare il cacciavite per aumentare il volume del microfono (comando rotativo). Provare altre regolazioni del selettore di configurazione.

Perché c'è un fischio quando parlo?

Il volume del microfono è troppo alto. Diminuirlo utilizzando il comando rotativo di volume trasmesso (fare riferimento alla sezione I.3.3 del manuale).

Il suono è troppo forte sul computer anche al volume minimo, cosa fare?

Verificare i collegamenti: il cavo di uscita linea (verde) dell'amplificatore deve essere collegato all'ingresso linea del computer (blu), non all'uscita altoparlante. Invertire le spine se necessario.

Che tipo di pile utilizzare e come sostituirle?

Utilizzare due pile AA (preferibilmente alcaline). Aprire il vano facendo scorrere il coperchio, inserire le pile rispettando le polarità, richiudere e accendere il dispositivo.

Posso utilizzare il dispositivo con un computer e un telefono contemporaneamente?

No, è necessario passare da uno all'altro utilizzando il selettore telefono/computer. Quando si è in modalità computer, non è possibile ricevere chiamate telefoniche senza commutare.

Come configurare l'interruttore a 6 posizioni?

Indossare la cuffia, impostare il selettore cuffia/combinato su Headset, abbassare il volume, posizionare il selettore telefono/computer su Telefono. Far scorrere l'interruttore di configurazione da 1 a 6 fino a sentire un tono nitido.

Posso utilizzare una cuffia per computer con questo amplificatore?

Sì, collegare la spina dell'altoparlante della cuffia nella presa Speaker (9) e la spina del microfono nella presa Microphone (10) sul pannello frontale. Assicurarsi che la cuffia abbia spine separate.

Cosa fare se il dispositivo non si spegne automaticamente?

Il dispositivo entra in standby dopo 2-3 minuti di inattività, ma si consiglia di spegnerlo manualmente tramite l'interruttore on/off per risparmiare le pile. Se non si spegne, verificare che l'interruttore funzioni correttamente.

MANUALE UTENTE 55253 Compucessory

GUIDA ALL'INSTALLAZIONE E MANUALE PER L'UTENTE

Verstärker

Serien 55251, 55252, 55253, 55254

Grazie per aver acquistato un kit Telefono e Amplificatore multimediale Compucessory. Questa unità è stata progettata e sviluppata con l'obiettivo di fornire agli utenti molto impegnati, sia a casa che in ufficio, il comfort e la comodità di poter usare un telefono e un computer con una sola unità, consentendo alle mani di essere libere per attività più importanti. Gli amplificatori Compucessory funzionano con la maggior parte dei telefoni di serie e di sistema presenti in commercio, con l'eccezione di telefoni con la tastiera interna al ricevitore.

Questa guida vi condurrà attraverso le operazioni fondamentali di installazione e di funzionamento normale dell'amplificatore Compucessory:

I PARTE RAGGIUNGIMENTO DEL COMFORT

I.1 Comprensione dei comandi.

1.2 Connessione e operazioni preliminari.

1.2.1 Connessione al telefono
1.2.2 Connessione al computer
1.2.3 Connessione alla cuffia
1.2.4 Configurazione dell'unità di controllo

1.3 Caratteristiche e funzioni

1.3.1 alimentazione CC esterna (opzionale)
1.3.2 Interruttore dell'alimentazione
1.3.3 Controllo girevole del volume di trasmissione
1.3.4 Commutatore di applicazione telefono/computer
1.3.5 Interruttore di applicazione cuffia/ricevitore
1.3.6 Interruttore "mute"
1.3.7 Cursore di controllo del volume di ricezione

II PARTE PRIME OPERAZIONI

II.1 Comunicazioni telefoniche

II.1.1 Ricezione chiamate/effettuazione chiamate tramite cuffia
II.1.2 Utilizzo della cuffia con il computer

II.2 Risoluzione dei problemi

III PARTE ACCESSORI E SPECIFICHE

III.1 Accessori
III.2 Specifiche

I PARTE RAGGIUNGIMENTO DEL COMFORT

I.1 Comprensione dei comandi

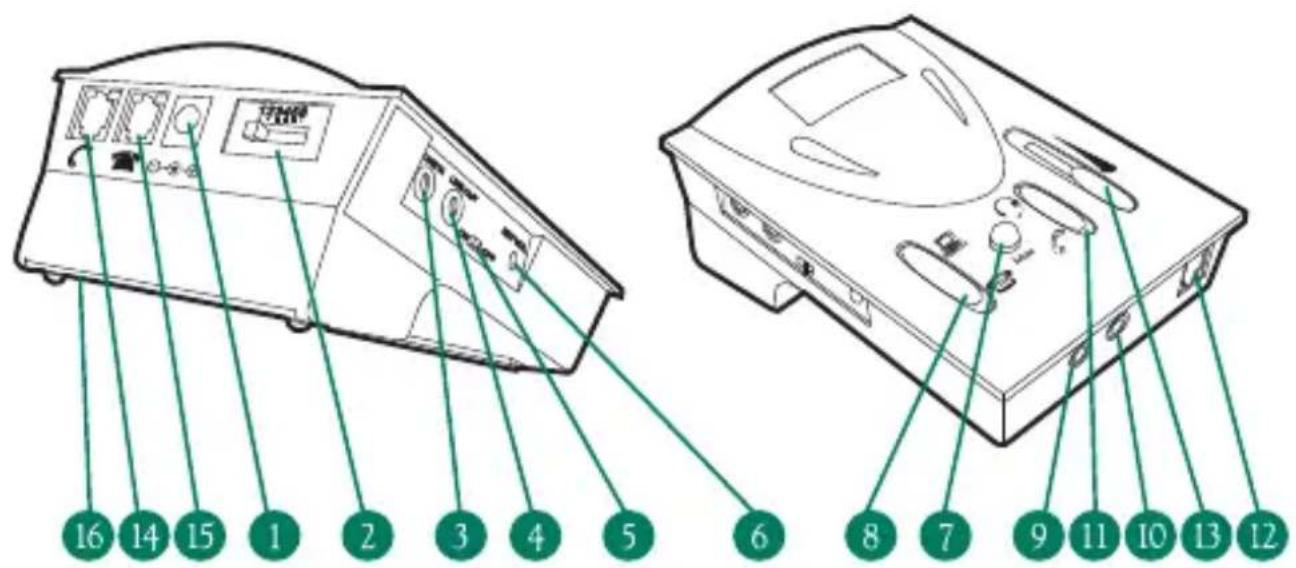

INTERRUTTORI PRINCIPALI E INTERFACCIA

1. Jack di alimentazione CC esterna (da 6 V CC a 9 V CC) – Adattatore esterno NON incluso
2. Commutatore di configurazione del telefono
3. Jack (stereo diametro 3,5 mm) dall'uscita del computer
4. Jack (stereo diametro 3,5 mm) dall'ingresso del computer
5. Interruttore alimentazione
6. Controllo girevole di trasmissione
7. Interruttore
8. Commutatore di applicazione
9. Jack della cuffia del computer (stereo diametro 3,5 mm) dalla spina dell'altoparlante
10. Jack della cuffia del computer (stereo diametro 3,5 mm) dalla spina del microfono
11. Commutatore di applicazione
12. Jack modulare per cuffia
13. Cursore di controllo del volume ricezione
14. Jack modulare per ricevitore
15. Jack modulare per ingresso dall'unità telefono
16. Sportello dell'alloggiamento batterie: utilizza due batterie AA

1.2.1 Connessione al telefono

Togliere la spina del ricevitore dall'unità base del telefono e inserirlo nel jack modulare del ricevitore (14). Utilizzare il cavo telefonico fornito con la spina modulare RJ-11 su entrambe le estremità per collegare l'unità di controllo al telefono. Inserire un'estremità del cavo all'unità di base (A) e l'altra estremità al jack modulare di ingresso del telefono (15) sul retro dell'unità stessa. (vedere l'illustrazione più avanti)

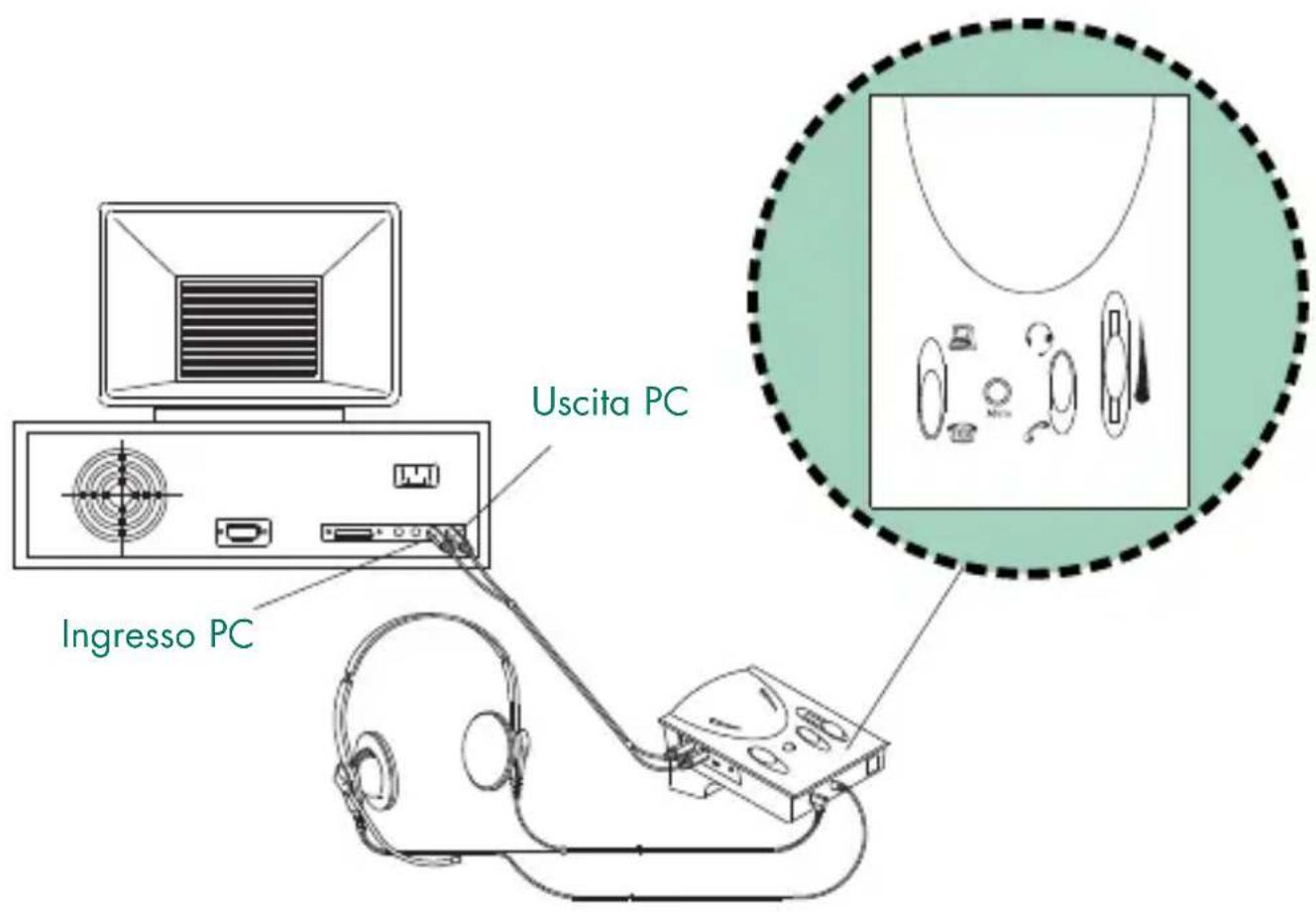

1.2.2 Connessione al computer (non necessaria quando si usa con il solo telefono)

Collegare questa unità al computer con il cavo audio in dotazione. Il colore delle spine segue il codice colore dettato dallo standard universale di linea in ingresso e in uscita. In altre parole, la linea di uscita dell'altoparlante è verde, mentre la linea di ingresso del microfono è azzurra per il computer.

CONNESSIONE ALL'UNITÀ:

La spina verde deve essere inserita nel jack "Ingresso" (anch'esso verde)(3).

La spina azzurra deve essere inserita nel jack "Uscita" (anch'esso azzurro)(4).

CONNESSIONE ALLA SCHEDA AUDIO DEL COMPUTER:

La spina verde deve essere inserita nel jack "Uscita" o "Uscita altoparlante (anch'esso verde).

La spina azzurra deve essere inserita nel jack "Ingresso" (anch'esso azzurro).

1.2.3 Connessione alla cuffia

L'amplificatore propone la scelta tra l'uso della cuffia del telefono (con spina modulare RJ-11) o la cuffia stereo del computer (con le spine da 3,5 mm di diametro), secondo la preferenza dell'utente. Gli utenti che richiedono un suono stereo nella loro applicazione multimediale possono scegliere nel nostro ampio assortimento di serie di cuffie per computer Compcessory.

La cuffia fornita con l'amplificatore è dotata di un Disconnettore rapido (Q), progettato per garantire comodità e compatibilità.

Disconnettore rapido

CONNESSIONE ALLA CUFFIA DEL TELEFONO:

Inserire la cuffia del telefono nel jack modulare RJ-11 (12) sul pannello anteriore dell'unità.

CONNESSIONE ALLA CUFFIA DEL COMPUTER:

Questa applicazione è valida solo per cuffie del computer con spine separate per il microfono e l'altoparlante. Inserire la spina dell'altoparlante della cuffia nel jack del pannello anteriore con il simbolo "Altoparlante" (9) e la spina del microfono nel jack con il simbolo "Microfono" (10).

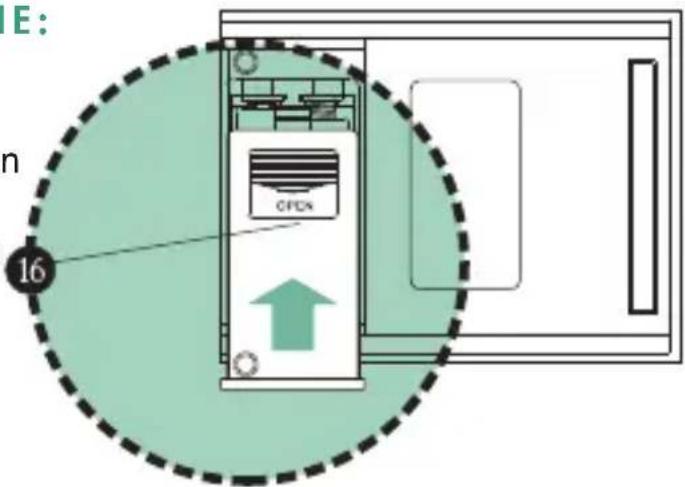

SOSTITUZIONE DELLE BATTERIE:

Premere leggermente sul coperchio dell'alloggiamento e farlo scorrere verso l'esterno. Installare le batterie con le polarità (+, -) corrispondenti allo schema di batteria riportato all'interno dell'alloggiamento. Chiudere il coperchio e inserire l'alimentazione. Sono necessarie due batterie AA. Si consigliano le batterie alcaline.

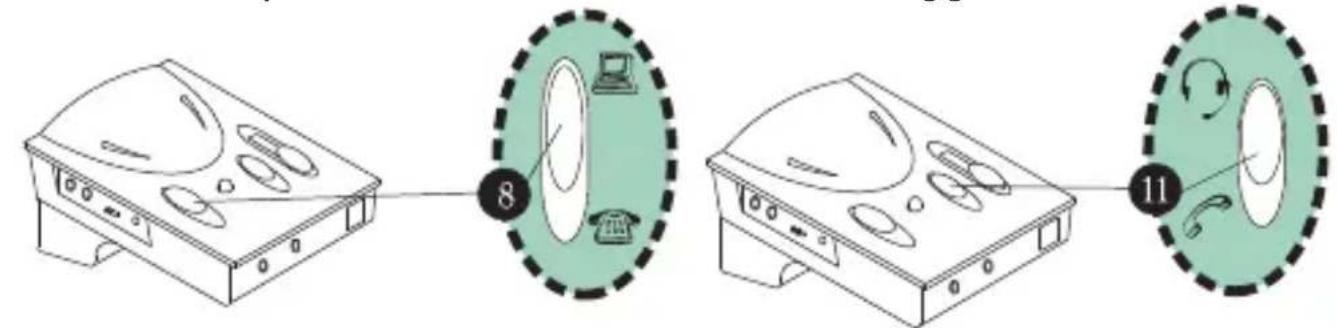

1.2.4 Configurazione dell'unità di controllo

Il commutatore di configurazione a 6 posizioni (2) sul pannello posteriore consente di selezionare l'impostazione corretta perché l'unità funzioni in coordinazione con l'unità base di telefono. Il controllo presenta 6 posizioni: 1 - 2 - 3 - 4 - 5 - 6. Indossare la cuffia e impostare il commutatore ricevitore/cuffie (11) sulla posizione cuffia. Prestare attenzione a regolare il volume ad un livello basso, per proteggere l'udito. Verificare che il commutatore di applicazione telefono/computer (8) sia impostato sulla posizione telefono; altrimenti provvedere a farlo. Ora spostare lentamente il commutatore attraverso le posizioni 1-6 finché non sarà udibile in modo chiaro il segnale di centrale.

Se si riceve chiaramente il suono di segnale di centrale, la connessione di ricezione è in funzione. Si osservi che potrebbero esserci 2 impostazioni idonee; scegliere l'impostazione più chiara o, se funzionano allo stesso modo, scegliere una delle due. Esiste almeno un'impostazione idonea al telefono in oggetto.

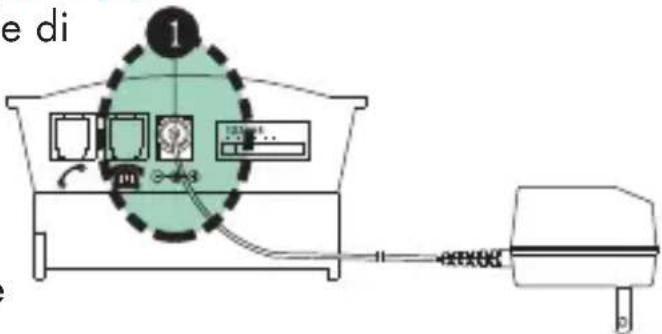

I.3.1 Jack di alimentazione CC esterno (1)

L'unità prevede la possibilità opzionale di utilizzare l'alimentazione CC esterna, in alternativa alle batterie.

Nell'acquisto di un adattatore CA, verificare la corrispondenza della polarità di uscita (tensione +/-) con l'unità. Inoltre, la tensione deve essere compresa tra 6 V CC e 9 V CC.

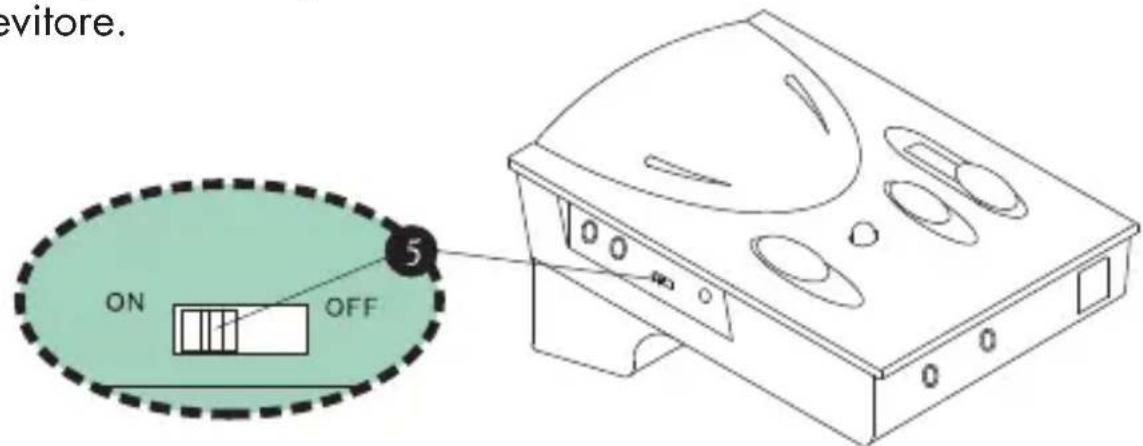

1.3.2 Interruttore dell'alimentazione (5)

Anche se l'unità tornerà in modalità standby automaticamente dopo un periodo prolungato di inattività, è comunque possibile che si desideri disattivarlo se non si usa per un periodo prolungato, al fine di preservare la durata della batteria. Lo spegnimento dell'unità non incide sulle normali comunicazioni telefoniche tramite ricevitore, per cui resta possibile rispondere o effettuare telefonate normalmente con il ricevitore.

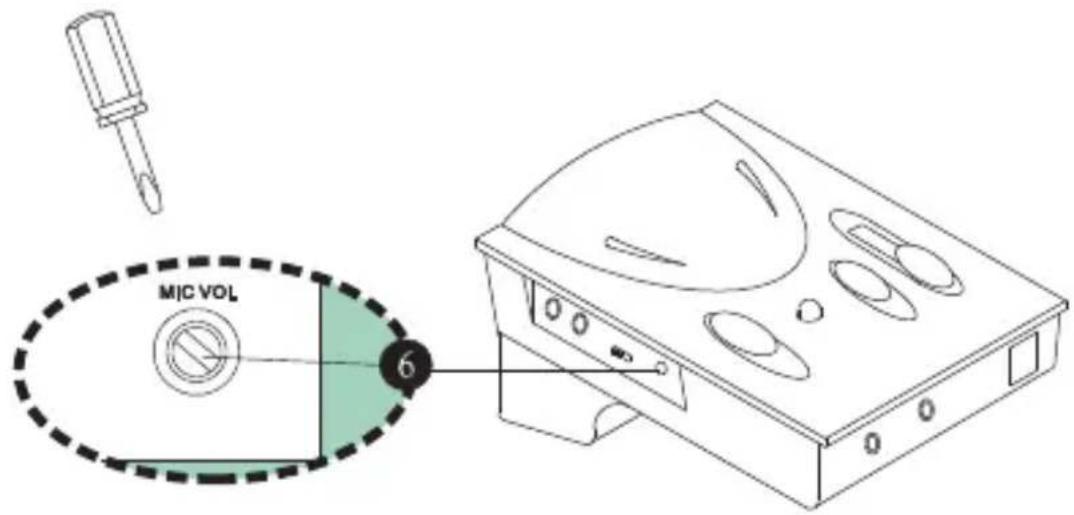

1.3.3 Controllo girevole del volume di trasmissione

L'amplificatore consente di regolare il volume dell'audio in uscita e le frequenze alte e basse ad esso associate. Per mettere a punto il volume di trasmissione, effettuare una chiamata e parlare normalmente utilizzando la cuffia. Ruotare lentamente il controllo girevole del volume di trasmissione (6) con la punta del piccolo cacciavite fornito, fino al raggiungimento del livello desiderato. La persona che parla dovrebbe essere in grado di dire quando si raggiunge il suono ed il livello di tono ottimale. Dopo aver definito questa impostazione, in seguito non dovrebbe più essere necessario provvedere ad ulteriori regolazioni. (Vedere illustrazione alla pagina seguente)

ATTENZIONE: Prestare attenzione quando si regola il controllo del volume, poiché la rotazione del volume sull'impostazione massima può determinare uno "stridio" nella cuffia. Riducendo il volume e lo "stridio" scomparirà, ma una continua sovra-regolazione del controllo può causare danni all'unità.

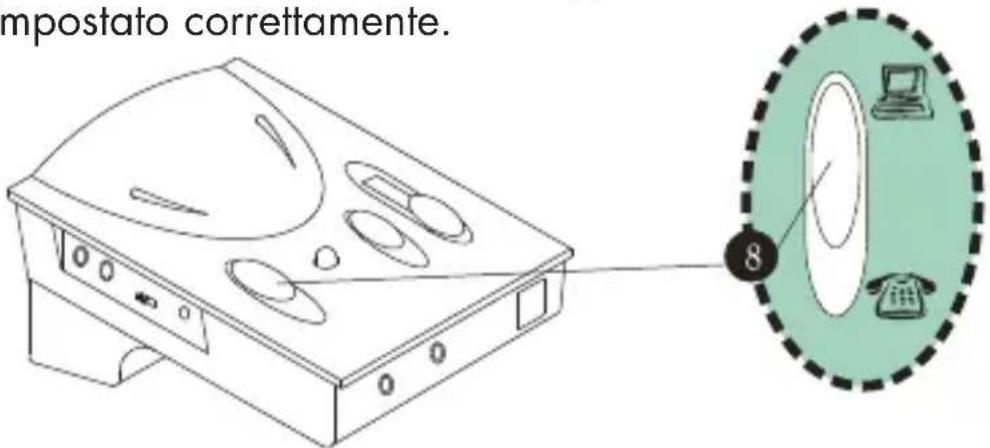

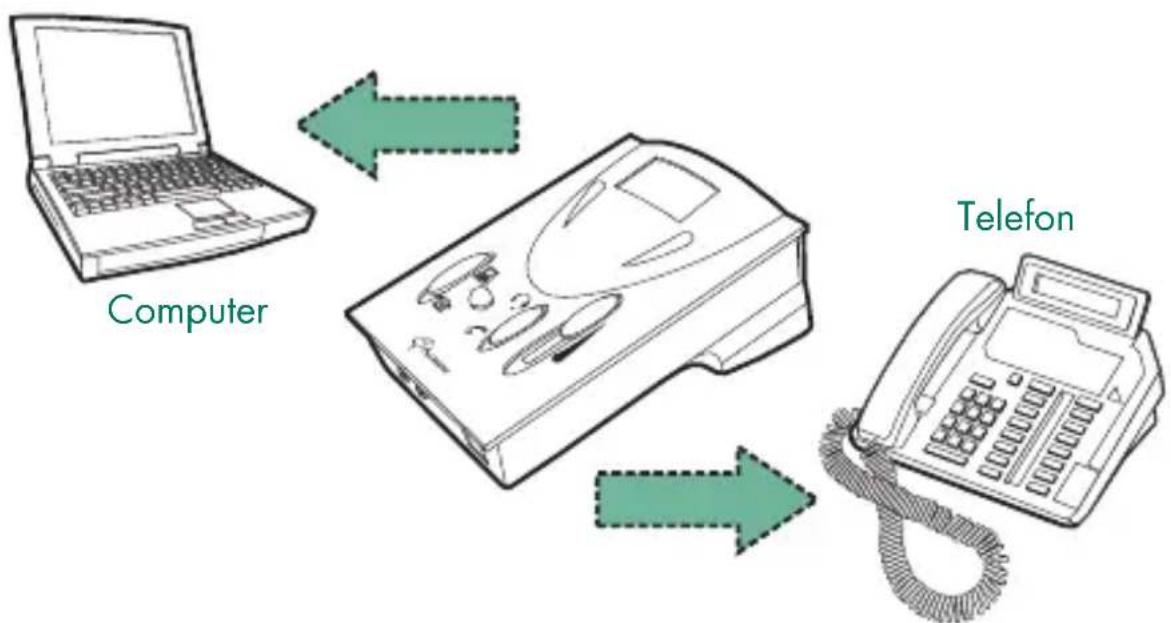

1.3.4 Commutatore di applicazione telefono/computer

Il commutatore di applicazione telefono/computer (8) consente di scegliere tra il funzionamento del computer e la comunicazione telefonica. Se la commutazione non produce alcun suono, per prima cosa verificare che il commutatore di applicazione cuffia/ricevitore (17) sia impostato correttamente.

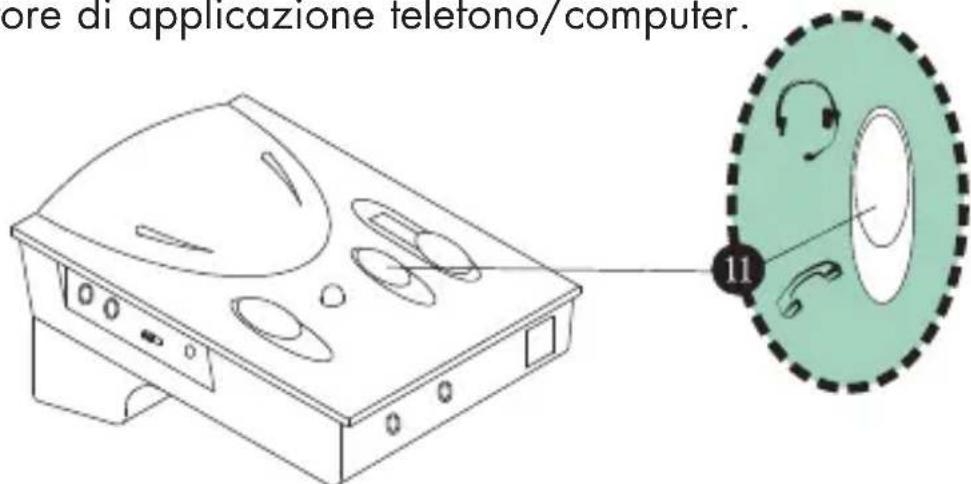

1.3.5 Commutatore di applicazione cuffia/ricevitore

Il commutatore di applicazione cuffia/ricevitore (11) consente di scegliere tra l'utilizzo del ricevitore dell'unità base del telefono o la cuffia del telefono in dotazione. Anche in questo caso, prima dell'uso, occorre ricordare di commutare l'impostazione corretta del commutatore di applicazione telefono/computer.

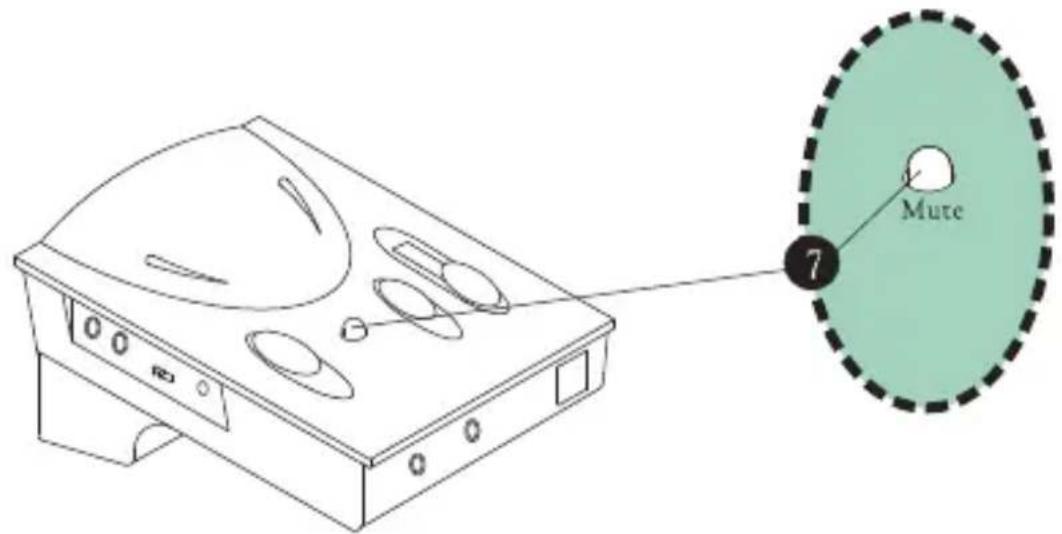

1.3.6 Interruttore "Mute"

Premendo l'interruttore Mute (7) è possibile mettere in attesa un chiamante. Quando il pulsante è premuto, il chiamante non è in grado di sentire l'utente, mentre può essere comunque ascoltato. Per riprendere la comunicazione, premere di nuovo il pulsante per sbloccarlo. È possibile vedere una barra colorata intorno al pulsante: quando è visibile, la funzione "mute" è disattivata, mentre quando la barra colorata non è visibile, l'esclusione audio è attiva.

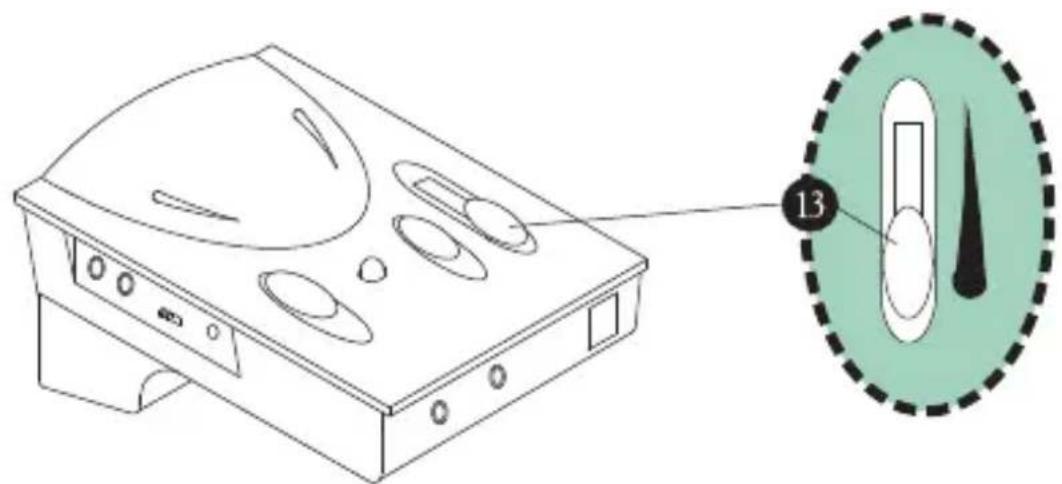

1.3.7 Cursore di controllo del volume ricezione

Il cursore di controllo del volume di ricezione (13) consente di regolare il volume dell'audio sull'altoparlante della cuffia o sulle casse dell'altoparlante. Scorrendo il pulsante in alto e in basso, è possibile ottenere il volume desiderato.

II PARTE PRIME OPERAZIONI

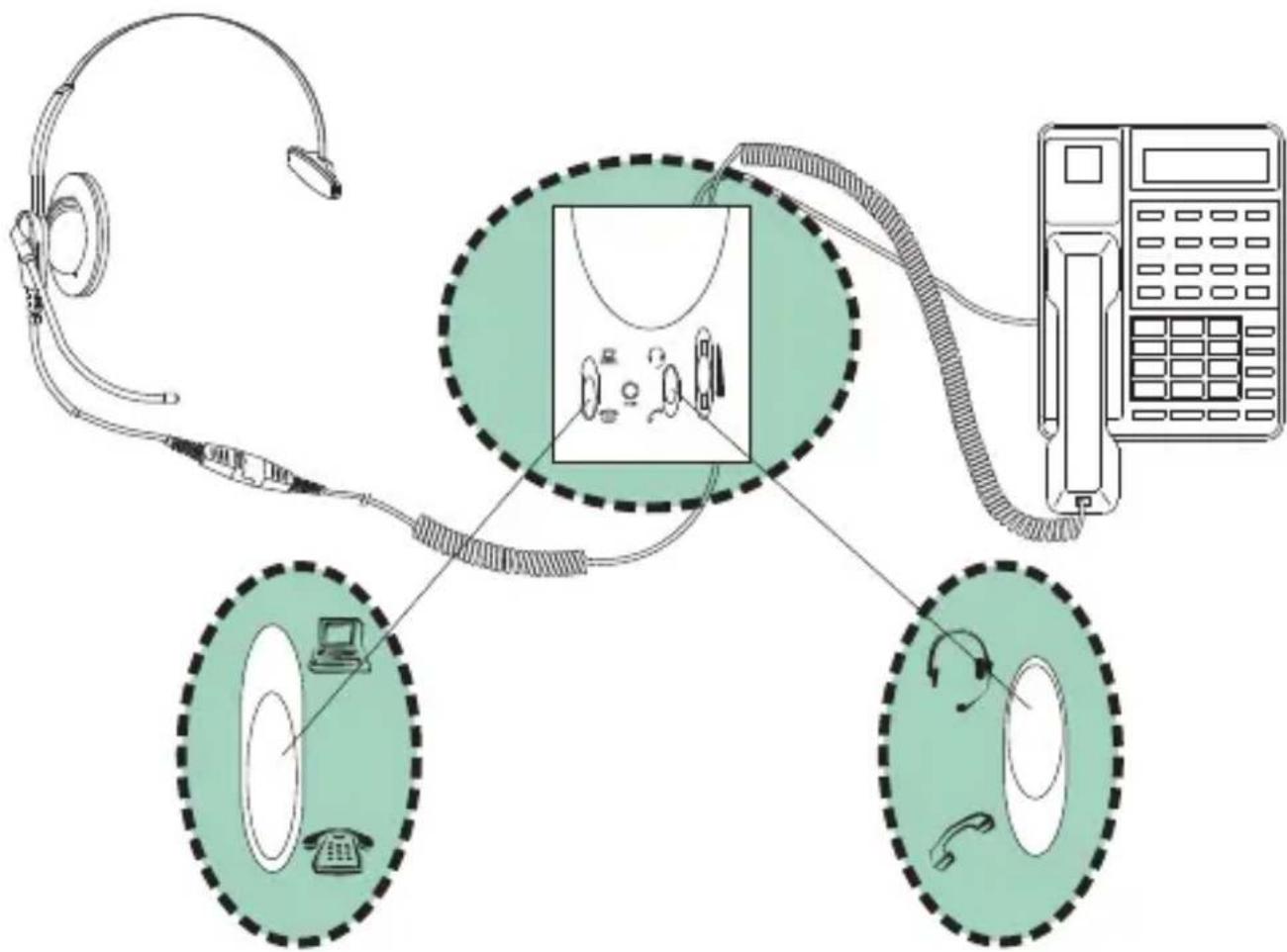

II.1.1 Ricezione chiamate/effettuazione chiamate tramite cuffia

Impostare il commutatore dell'applicazione telefono/computer sulla posizione telefono 📞 sollevare il ricevitore dalla sede e porlo fuori dal gancio oppure, con i telefoni dotati della funzione viva voce, scegliere l'interruttore della cuffia e premere sul pulsante viva voce. Verificare che l'interruttore di applicazione cuffia/ricevitore sia impostato sulla posizione cuffia 🎂 Al termine delle chiamate, rimettere il ricevitore nella sede come al solito o disinserire il pulsante Viva voce. Ricordare di premere il pulsante Mute per mettere in attesa un chiamante; premere di nuovo per sbloccare la funzione "mute".

II.1.2 Utilizzo della cuffia con il computer

Impostare il commutatore dell'applicazione telefono/computer sulla posizione computer Per utilizzare le cuffie , impostare cuffia con il commutatore di applicazione cuffia/ricevitore. Quando arriva una telefonata o si desidera effettuare una telefonata mentre si lavora al computer, basta commutare sulla posizione telefono e sollevare il ricevitore dalla sede o premere il pulsante Viva voce. Al termine di una chiamata, se si desidera tornare al lavoro al computer, selezionare la posizione computer e riporre il ricevitore nella sua sede o disattivare il pulsante Viva voce.

II.2 RISOLUZIONE DEI PROBLEMI

Nessuna risposta dall'unità.	Controllare il livello delle batterie e, se occorre, sostituirle.Controllare la correttezza della polarità delle batterie.Verificare che l'accensione sia impostata su ON (acceso).Verificare che il commutatore di configurazione sia selezionato correttamente:Il controllo del volume e il pulsante Mute devono essere regolati correttamente.Gli interruttori cuffia/ricevitore e telefono/computer devono essere selezionati correttamente.Verificare che il cavo di raccordo del telefono sia connesso correttamente.
Impossibile sentire alcun segnale di centrale o il chiamante.	Verificare che il commutatore telefono/computer sia selezionato su telefono.Accertare che il commutatore di configurazione sia selezionato correttamente. Provare altre posizioni fino ad ottenere una buona ricezione.
Il chiamante non sente affatto o non sente molto bene.	Verificare che non sia premuto il pulsante Mute.Usare il cacciavite per verificare se il volume del microfono non sia impostato troppo in basso.Provare a selezionare le impostazioni corrette con il commutatore di configurazione.
L'utente sente la propria voce troppo forte ed è presente uno stridio.	Il controllo girevole del volume di trasmissione microfono è impostato troppo in alto. Ridurre il volume o consultare la sezione 1.3.3.
Durante l'utilizzo del computer, l'audio risulta troppo alto, anche se il volume è impostato al minimo.	Esaminare la connessione sul computer nel punto in cui i cavi si collegano con l'amplificatore. Dovrebbero essere presenti 3 jack (ingresso, uscita e altoparlante).Verificare che il cavo di uscita dall'amplificatore sia connesso al jack di ingresso del computer.Verificare che il cavo di ingresso dell'amplificatore sia connesso al jack di uscita del computer e NON al jack dell'altoparlante.

III PARTE ACCESSORI E SPECIFICHE

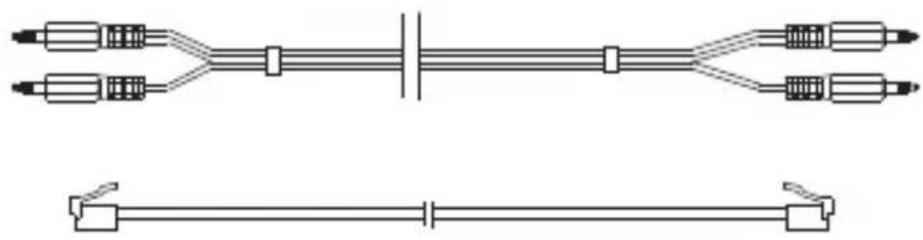

III.1 ACCESSORI

Il Kit Telefono e Amplificatore multimediale Compucessory 55251, 55252, 55253, e 55254 sono dotati di accessori che consentono la connessione all'apparecchiatura telefonica o il computer.

1. Una cuffia.
2. Una coppia di cavi di raccordo per computer (vedere più avanti).
3. Cavo di raccordo telefono con spine modulari RJ-11 (vedere più avanti).
4. Punta cacciavite.

Attivazione modalità standby 2\~3 min. senza segnale

Guadagno amplificatore - altoparlante 13 dB (massimo)

- microfono 30 dB (massimo)

Batterie UM-3 x 2 (size "AA")

Ingresso CC adattatore 6V\~9 V CC

(Adattatore non incluso)
