Produkttyp	Telefon- und Multimediaverstärker mit Kopfhörer
Marke	Compucessory
Modell	55253
Stromversorgung	2 AA-Batterien (Alkali empfohlen) oder Netzteil 6-9 V DC (nicht im Lieferumfang)
Stromverbrauch	Betrieb: 9 mA; Standby: 200 mA
Konnektivität	RJ-11 für Telefon und Telefonkopfhörer; 3,5 mm Stereo-Klinkenstecker für Computerkopfhörer und PC (Line-Ein-/Ausgang)
Einstellungen	Empfangslautstärke (Schieber), Sendeleistung (Drehregler), Stummschaltung, Telefon/Computer-Wahlschalter, Kopfhörer/Hörer-Wahlschalter, 6-stelliger Telefonkonfigurationsschalter
Enthaltenes Zubehör	Kopfhörer, RJ-11 Telefonkabel, PC-Audiokabel (3,5 mm), Schraubendreherstift
Pflege und Reinigung	Mit einem weichen, trockenen Tuch abwischen; keine Flüssigkeiten oder Scheuermittel verwenden
Sicherheit	Stellen Sie die Lautstärke nicht zu hoch ein, um Gehörschäden oder Schäden zu vermeiden; verwenden Sie einen Adapter mit korrekter Polarität; nicht Feuchtigkeit aussetzen
Ersatzteile und Reparierbarkeit	Batterien im Handel erhältlich; optionales Netzteil; keine vom Benutzer reparierbaren Teile
Kompatibilität	Funktioniert mit den meisten Telefonen und Computern; nicht kompatibel mit Telefonen, deren Tastatur im Hörer integriert ist
Automatische Standby-Funktion	Nach 2-3 Minuten Inaktivität

Häufig gestellte Fragen - 55253 Compucessory

Was tun, wenn das Gerät nicht reagiert?

Überprüfen Sie, ob die Batterien nicht leer sind, die Polarität eingehalten wird, der Ein-/Ausschalter auf ON steht, der Telefonkonfigurationsschalter richtig eingestellt ist und die Kabel richtig angeschlossen sind.

Ich höre weder Freizeichen noch den Anrufer, was tun?

Stellen Sie sicher, dass der Telefon/Computer-Schalter auf Telefon steht. Probieren Sie verschiedene Positionen des Konfigurationsschalters (1 bis 6) aus, bis Sie ein klares Hören erhalten.

Mein Gesprächspartner hört mich nicht oder schlecht, wie beheben?

Überprüfen Sie, ob die Stummschalttaste nicht gedrückt ist. Verwenden Sie den Schraubendreher, um die Mikrofonlautstärke zu erhöhen (Drehregler). Probieren Sie andere Einstellungen des Konfigurationsschalters.

Warum gibt es ein Pfeifen, wenn ich spreche?

Die Mikrofonlautstärke ist zu hoch. Verringern Sie sie mit dem Drehregler für die Sendeleistung (siehe Abschnitt I.3.3 der Anleitung).

Der Ton am Computer ist selbst bei minimaler Lautstärke zu laut, was tun?

Überprüfen Sie die Anschlüsse: Das Line-Out-Kabel (grün) des Verstärkers muss an den Line-Eingang des Computers (blau) angeschlossen sein, nicht an den Lautsprecherausgang. Tauschen Sie die Stecker bei Bedarf.

Welche Art von Batterien verwenden und wie ersetzen?

Verwenden Sie zwei AA-Batterien (vorzugsweise Alkali). Öffnen Sie das Fach, indem Sie den Deckel verschieben, legen Sie die Batterien unter Beachtung der Polarität ein, schließen Sie das Fach und schalten Sie das Gerät ein.

Kann ich das Gerät gleichzeitig mit einem Computer und einem Telefon verwenden?

Nein, Sie müssen mit dem Telefon/Computer-Schalter zwischen beiden umschalten. Wenn Sie am Computer sind, können Sie keine Telefonanrufe empfangen, ohne umzuschalten.

Wie konfiguriere ich den 6-stelligen Schalter?

Setzen Sie den Kopfhörer auf, stellen Sie den Kopfhörer/Hörer-Schalter auf Headset, senken Sie die Lautstärke, stellen Sie den Telefon/Computer-Schalter auf Telefon. Schieben Sie den Konfigurationsschalter von 1 bis 6, bis Sie ein klares Freizeichen hören.

Kann ich einen Computerkopfhörer mit diesem Verstärker verwenden?

Ja, schließen Sie den Lautsprecherstecker des Kopfhörers an die Speaker-Buchse (9) und den Mikrofonstecker an die Microphone-Buchse (10) an der Vorderseite an. Stellen Sie sicher, dass der Kopfhörer getrennte Stecker hat.

Was tun, wenn sich das Gerät nicht automatisch ausschaltet?

Das Gerät schaltet nach 2-3 Minuten Inaktivität in den Standby-Modus, es wird jedoch empfohlen, es manuell über den Ein-/Ausschalter auszuschalten, um Batterien zu sparen. Wenn es sich nicht ausschaltet, überprüfen Sie, ob der Schalter ordnungsgemäß funktioniert.

BEDIENUNGSANLEITUNG 55253 Compucessory

INSTALLATIONSFÜHRER UND BEDIENUNGSANLEITUNG

White headset icon on a solid green background (no text or symbols)

Vielen Dank für den Erwerb des Compucessory Telefon- und Multimedia-Verstärkerkits. Dieses Gerät ist so konzipiert und entwickelt, dass es den beschäftigten Benutzern, sei es zu Hause oder in einem Büro, den Komfort und die Annnehmlichkeit der Verwendung eines Telefons und eines Computers in einer einzigen Einheit ermöglicht, wodurch Sie die Hände für wichtigere Aufgaben frei haben. Compucessory Verstärker können mit den meisten Einzelhandels- und Systemtelefonen auf dem Markt verwendet werden, mit Ausnahme von Telefonen mit den Wähltasten im Handapparat.

Dieser Führer erklärt die grundlegenden Installationsvorgänge und die normalen Betriebsvorgänge für Ihren Compucessory Verstärker:

TEIL I VERTRAUTMACHUNG

I.1 Verstehen der Bedienelemente
1.2 Anschlüsse und Vorbereitungen

1.2.1 Anschluss an das Telefon
1.2.2 Anschluss an den Computer
1.2.3 Anschluss an das Headset
1.2.4 Konfiguration der Bedienungseinheit

1.3 Merkmale und Funktionen

1.3.1 externe Gleichstromversorgungsbuchse (optional)
1.3.2 Leistungsschalter
1.3.3 Übertragungslautstärke-Drehregler
1.3.4 Telefon-/Computer-Anwendungsschalter
1.3.5 Headset-/Handapparat-Anwendungsschalter
1.3.6 Stummschaltungsschalter
1.3.7 Empfangslautstärke-Schieberegler

TEIL II BETRIEBSBEGINN

II.1 Telefonkommunikation

II.1.1 Empfang/Tätigen von Anrufen mit Hilfe des Headsets
II.1.2 Verwendung des Headsets mit dem Computer

II.2 Fehlersuche

TEIL III LIEFERUMFANG UND TECHNISCHE DATEN

III.1 Lieferumfang
III.2 Technische Daten

TEIL I VERTRAUTMACHUNG

I.1 Verstehen der Bedienelemente

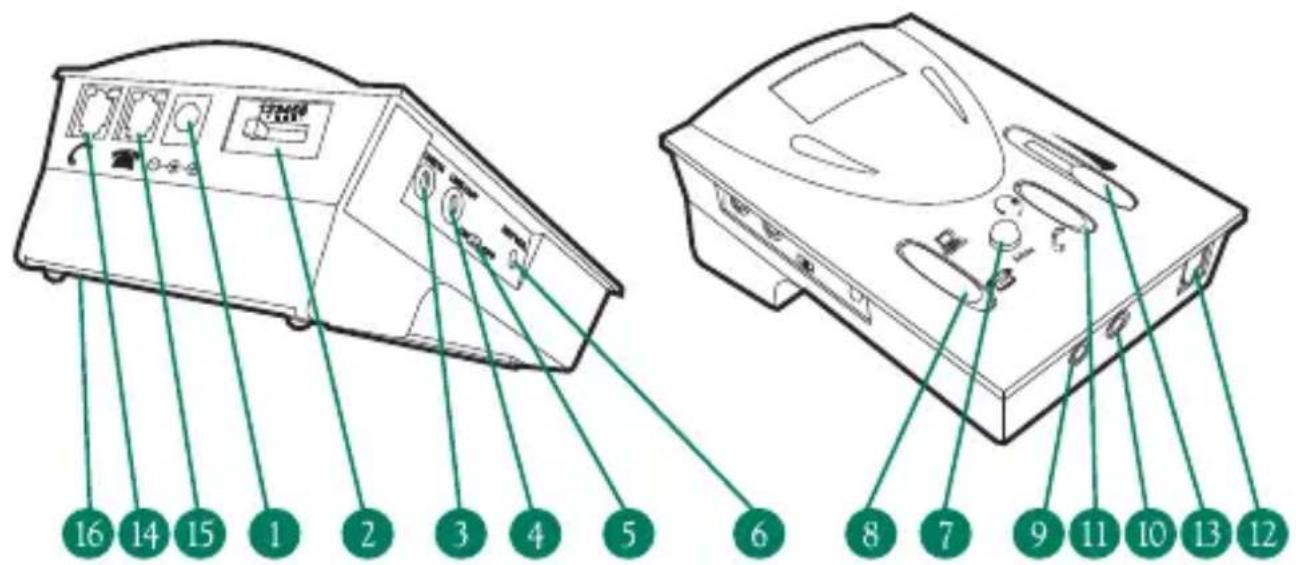

HAUPTSCHALTER UND SCHNITTSTELLEN

1. Externe Gleichstromversorgungsbuchse (6 V GS bis 9 V GS) – externer Adapter nicht mitgeliefert
2. Telefonkonfigurationsschalter
3. Leitungseingangsbuchse (3,5-mm-Stereobuchse) vom Computer-Leitungsausgang
4. Leitungsausgangsbuchse (3,5-mm-Stereobuchse) vom Computer-Leitungseingang
5. Netzschalter
6. Übertragungsmikrofonlautstärke-Drehregler
7. Stummschaltungsschalter
8. Telefon-/Computer-Anwendungsschalter
9. Computer-Headsetbuchse (3,5-mm-Stereobuchse) vom Lautsprecherstecker
10. Computer-Headsetbuchse (3,5-mm-Stereobuchse) vom Mikrofonstecker
11. Headset-/Hörer-Anwendungsschalter
12. Modulanschlussdose für das Telefon-Headset
13. Empfangslautstärke-Schieberegler
14. Modulanschlussdose für das Telefon-Headset
15. Modulanschlussdose für den Eingang vom Telefonapparat
16. Batteriefachtür – verwendet zwei AA-Batterien

1.2.1 Anschluss an das Telefon

Trennen Sie den Handapparat von Ihrem Telefonapparat ab, und stecken Sie ihn in die Modulanschlussdose für den Telefonhandapparat (14) ein. Verwenden Sie das mitgelieferte Telefonkabel mit einem RJ-11 Modulanschlussstecker an beiden Enden, um die Steuereinheit an Ihr Telefon anzuschließen. Stecken Sie ein Ende des Kabels in das Gerät (A) und das andere Ende in die Modulanschlussdose für den Eingang vom Telefonapparat (15) auf der Rückseite des Geräts ein. (Siehe die obige Abbildung)

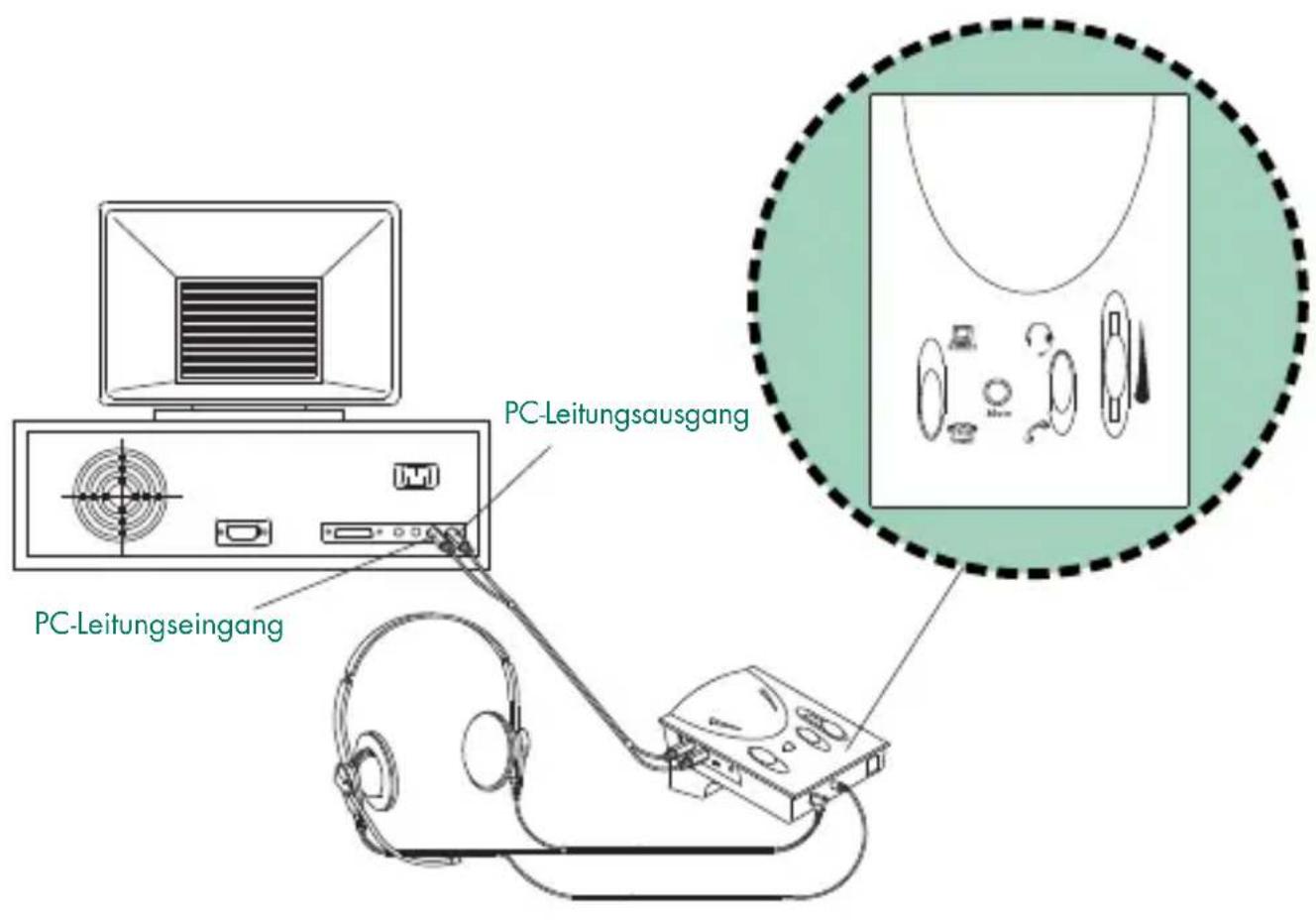

1.2.2 Anschluss an den Computer (nicht erforderlich, wenn das Gerät nur mit dem Telefon verwendet wird)

Schließen Sie dieses Gerät mit dem mitgelieferten Audiokabel an Ihren Computer an. Die Stecker sind mit Farbkennzeichnung versehen, gemäß der Universalnorm für Leitungseingang und –ausgang. Mit anderen Worten, die Lautsprecherausgangsleistung ist grün, und die Mikrofoneingangsleitung ist blau für den Computer.

ANSCHLIEßen AN DAS GERÄT:

Der grüne Stecker dient zum Anschluss an die Leitungseingangsbuchse (ebenfalls grün) (3). Der blaue Stecker dient zum Anschluss an die Leitungsausgangsbuchse (ebenfalls blau) (4).

ANSCHLIEßen AN DIE COMPUTER-SOUNDKARTE:

Der grüne Stecker dient zum Anschluss an die Leitungs- oder die Lautsprecherausgangsbuchse (ebenfalls grün). Der blaue Stecker dient zum Anschluss an die Leitungseingangsbuchse (ebenfalls blau).

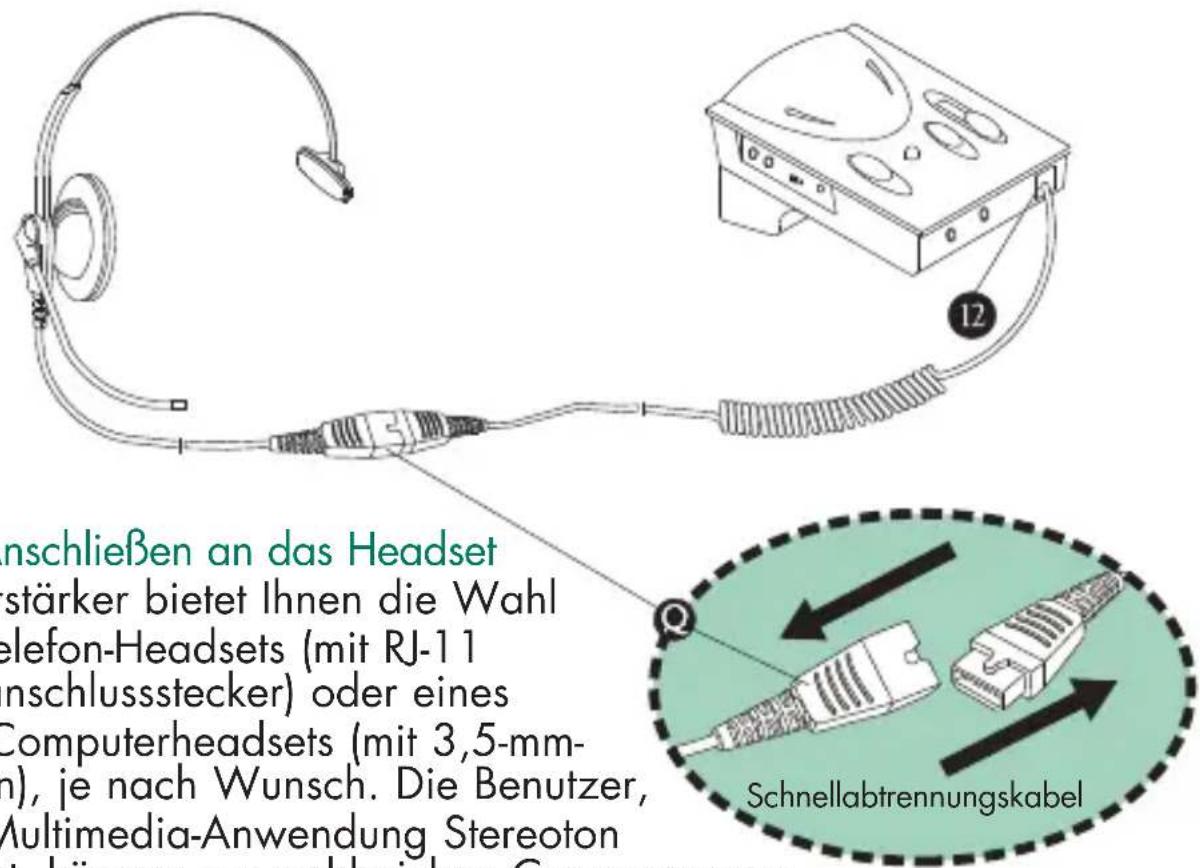

1.2.3 Anschließen an das Headset

Der Verstärker bietet Ihnen die Wahl eines Telefon-Headsets (mit RJ-11 Modulanschlussstecker) oder eines Stereo-Computerheadsets (mit 3,5-mm-Steckern), je nach Wunsch. Die Benutzer, deren Multimedia-Anwendung Stereoton erfordert, können aus zahlreichen Compu Computer-Headsets wählen.

Das mit dem Verstärker mitgelieferte Headset ist mit einem speziellen Schnellabtrennungskabel (Q) versehen, um Ihnen Annehmlichkeit und Kompatibilität zu bieten.

ANSCHLIEßen AN DAS TELEFON-HEADSET:

Stecken Sie das Telefon-Headset in die RJ-11 Modulanschlussdose (12) an der Frontplatte des Verstärkers ein.

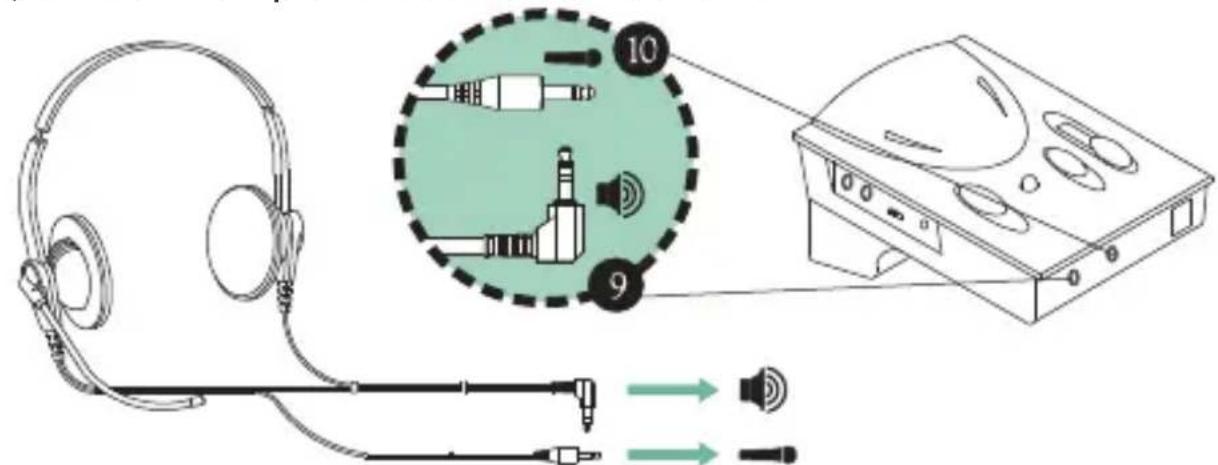

Dies gilt nur für ein Computer-Headset mit getrennten Mikrofon- und Lautsprechersteckern. Führen Sie den Lautsprecherstecker des Headsets in die Buchse mit dem „Lautsprecher“-Zeichen (9) an der Frontplatte ein, und den Mikrofonstecker in die Buchse mit dem „Mikrofon“-Zeichen (10).

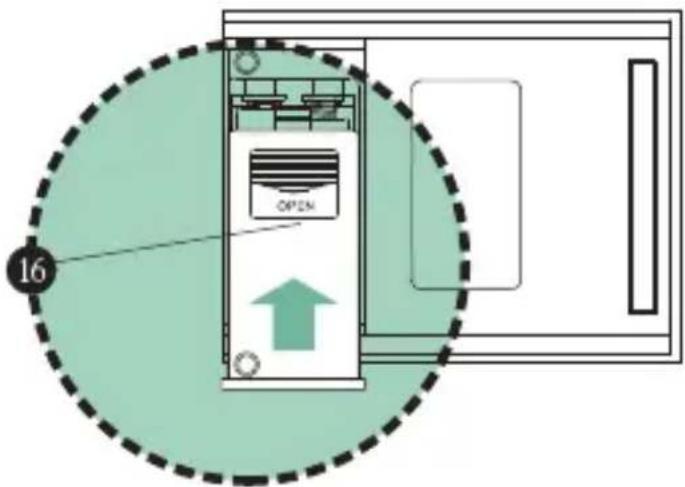

ERSETZEN DER BATTERIEN:

Drücken Sie leicht auf den Batteriefachdeckel, und schieben Sie ihn noch vorne. Setzen Sie die Batterien polaritätsrichtig (+, −) ein, entsprechend der Batterieschaubild im Batteriefach. Schließen Sie den Deckel, und schalten Sie den Strom ein. Zwei AA-Batterien sind erforderlich. Wir empfehlen die Verwendung von Alkalibatterien.

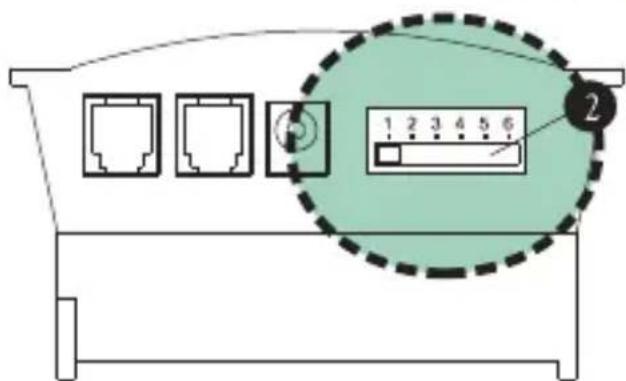

1.2.4 Konfiguration der Bedienungseinheit

Der Telefonkonfigurationsschalter (2) mit 6 Positionen, der sich auf der Rückseite befindet, ermöglicht Ihnen die Wahl der geeigneten Einstellung, so dass das Gerät mit Ihrem Telefonapparat verwendet werden kann. Der Schalter hat 6 Positionen, nämlich (1 - 2 - 3 - 4 - 5 - 6). Setzen Sie das Headset auf, und schalten Sie den Headset-/Handapparat-Anwendungsschalter (11) auf die Headset-Position. Verringern Sie die Lautstärke, um Ihre Ohren zu schützen. Überprüfen Sie, ob der Telefon-/Computer-Anwendungsschalter (8) auf die Telefon-Position gestellt ist. Falls dies nicht der Fall ist, stellen Sie ihn auf diese Position. Schieben Sie den Konfigurationsschalter jetzt durch die Positionen 1 bis 6, bis Sie einen deutlichen Wählton vernehmen.

Falls Sie einen deutlichen Wählton vernehmen, funktioniert der Empfangsanschluss. Beachten Sie bitte, dass es 2 geeignete Einstellungen geben kann, und wählen Sie die Einstellung, die den deutlicheren Wählton bietet. Falls der Wählton in beiden Einstellungen gleich deutlich ist, können Sie eine der beiden Einstellungen nach Belieben wählen. Es gibt mindestens eine Einstellung für Ihr Telefon.


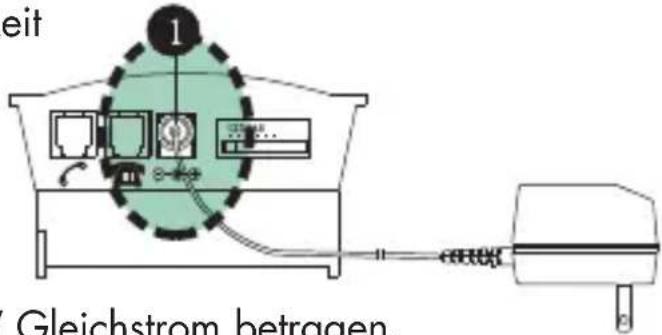

1.3.1 Externe Gleichstromversorgungsbuchse (1)

Dieses Gerät bietet Ihnen die Möglichkeit der Verwendung einer optionalen externen Gleichstromversorgung anstatt der Batterien. Wenn Sie einen Netzadapter kaufen, vergewissern Sie sich, dass die Ausgangspolarität (+ und – Pole) übereinstimmt. Die Spannung sollte zwischen 6 V und 9 V Gleichstrom betragen.

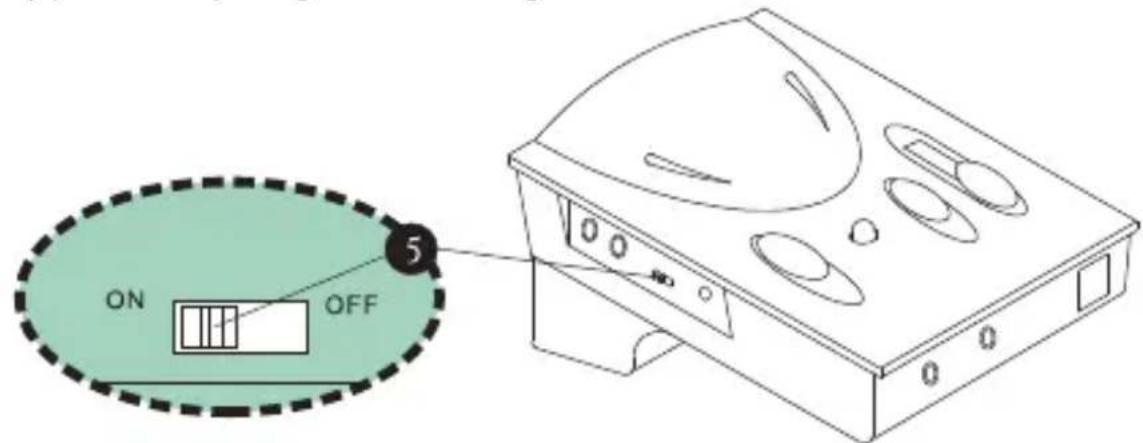

1.3.2 Leistungsschalter (5)

Obwohl das Gerät automatisch auf den Bereitschaftsmodus zurückschaltet, wenn es längere Zeit nicht verwendet wird, sollten Sie es dennoch ausschalten, wenn Sie es länger nicht verwenden wollen, um die Batterielebensdauer zu verlängern. Die normale Telefonkommunikation über den Handapparat wird durch das Ausschalten des Geräts nicht beeinflusst, so dass Sie weiterhin wie gewöhnlich Anrufe über den Handapparat empfangen oder tätigen können.

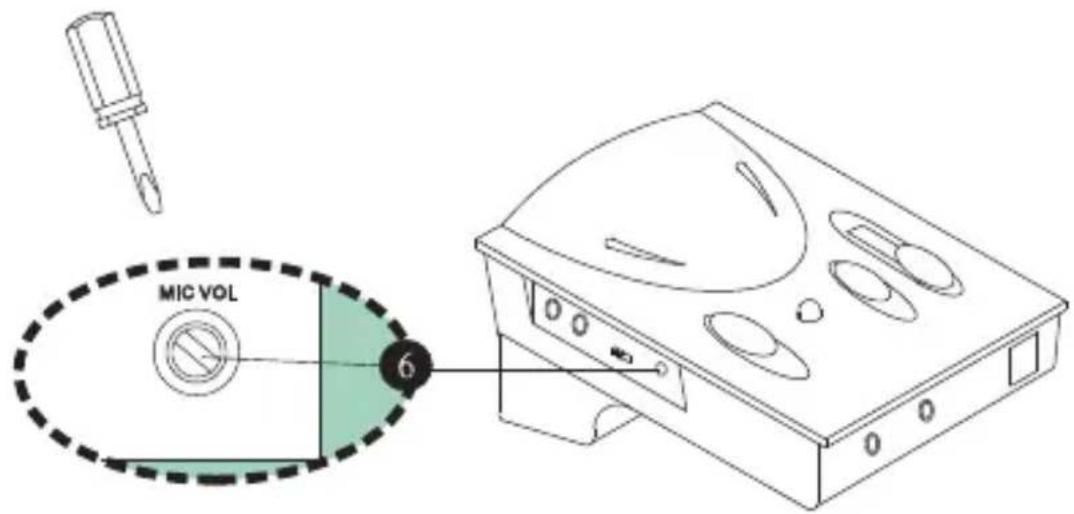

1.3.3 Übertragungslautstärke-Drehregler

Der Verstärker ermöglicht Ihnen die Einstellung der Lautstärke des Ausgangstons, sowie auch der Höhen und Tiefen dieses Ausgangstons. Um eine Feineinstellung der Übertragungslautstärke durchzuführen, tätigen Sie einen Anruf, und sprechen Sie normal über das Headset. Drehen Sie den Übertragungslautstärke-Drehregler (6) langsam mit dem kleinen mitgelieferten Schraubendreher, bis der gewünschte Lautstärkepegel erreicht ist. Die Person, die mit Ihnen spricht, sollte Ihnen sagen können, wann der optimale Ton- und Klangpegel erreicht ist. Nachdem Sie diese Einstellung durchgeführt haben, sollten keine weiteren Einstellungen mehr erforderlich sein. (Siehe die Abbildung auf der nächsten Seite)

VORSICHT: Gehen Sie beim Einstellen der Lautstärke vorsichtig vor, da das Headset „pfeifen“ kann, falls Sie die Lautstärke auf den Höchstpegel stellen. Reduzieren Sie die Lautstärke, dann hörte das „Pfeifen“ auf, doch kann ein kontinuierliches Überdrehen des Drehreglers das Gerät beschädigen.

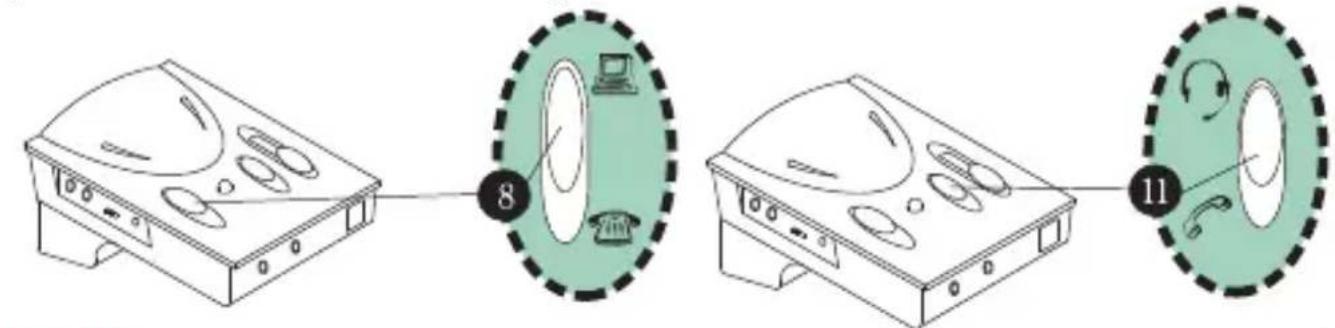

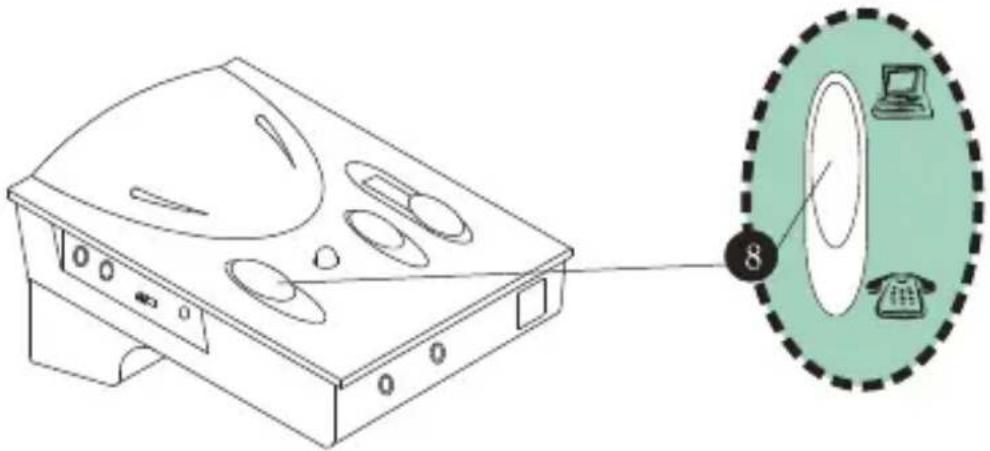

1.3.4 Telefon-/Computer-Anwendungsschalter

Der Telefon-/Computer-Anwendungsschalter (8) dient zur Wahl des Computerbetriebs oder der Telefonkommunikation. Sollte nach dem Umschalten kein Ton zu hören sein, überprüfen Sie zuerst, ob der Headset-/Handapparat-Anwendungsschalter richtig eingestellt ist.

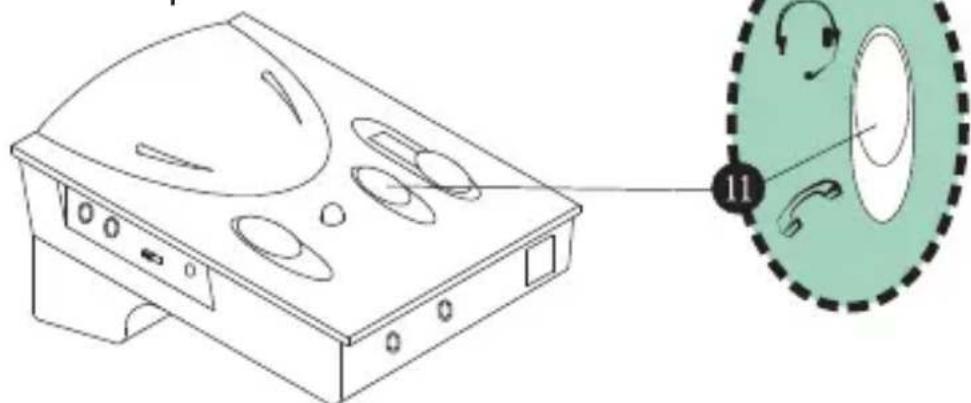

1.3.5 Headset-/Handapparat-Anwendungsschalter

Der Headset-/Handapparat-Anwendungsschalter (11) bietet Ihnen die Möglichkeit zu wählen, ob Sie den Handapparat Ihres Telefonapparats oder das mitgelieferte Telefon-Headset verwenden möchten. Vergessen Sie bitte nicht, die richtige Einstellung des Telefon-

/Computer-Anwendungsschalters vor dem Gebrauch zu überprüfen.

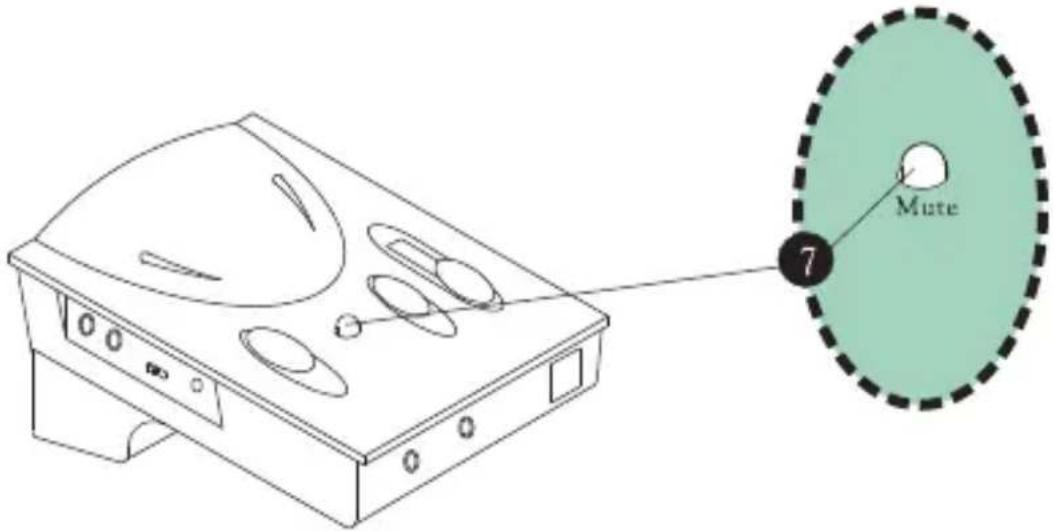

1.3.6 Stummschaltungsschalter

Der Stummschaltungsschalter (7) bietet Ihnen die Möglichkeit, eine Verbindung zu halten, indem Sie einfach diesen Schalter niederdrücken. Wenn Sie diese Taste niederdrücken, kann der Anrufer Sie nicht hören, obwohl Sie selbst den Anrufer weiterhin hören können. Um die Kommunikation fortzusetzen, drücken Sie die Taste erneut, um sie freizugeben. Die Taste ist von einem Farbbalken umgeben. Wenn dieser Balken sichtbar ist, ist die Stummschaltungsfunktion aufgehoben, und wenn er nicht sichtbar ist, ist sie eingeschaltet.

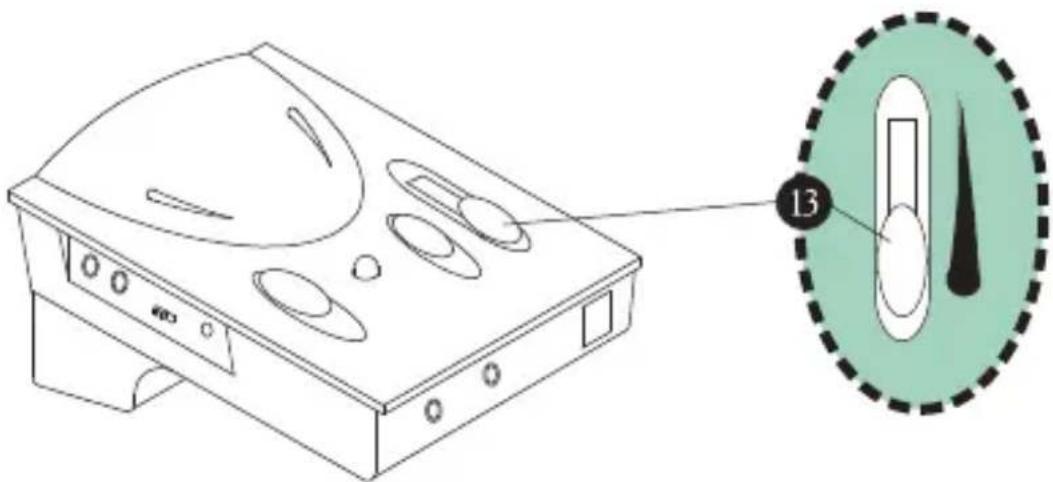

1.3.7 Empfangslautstärke-Schieberegler

Der Empfangslautstärke-Schieberegler (13) dient zum Einstellen der Lautstärke des Headset-Lautsprechers oder der Lautsprecherbox. Indem Sie den Regler nach links oder rechts verschieben, können Sie die gewünschte Lautstärke einstellen.

TEIL II BETRIEBSBEGINN

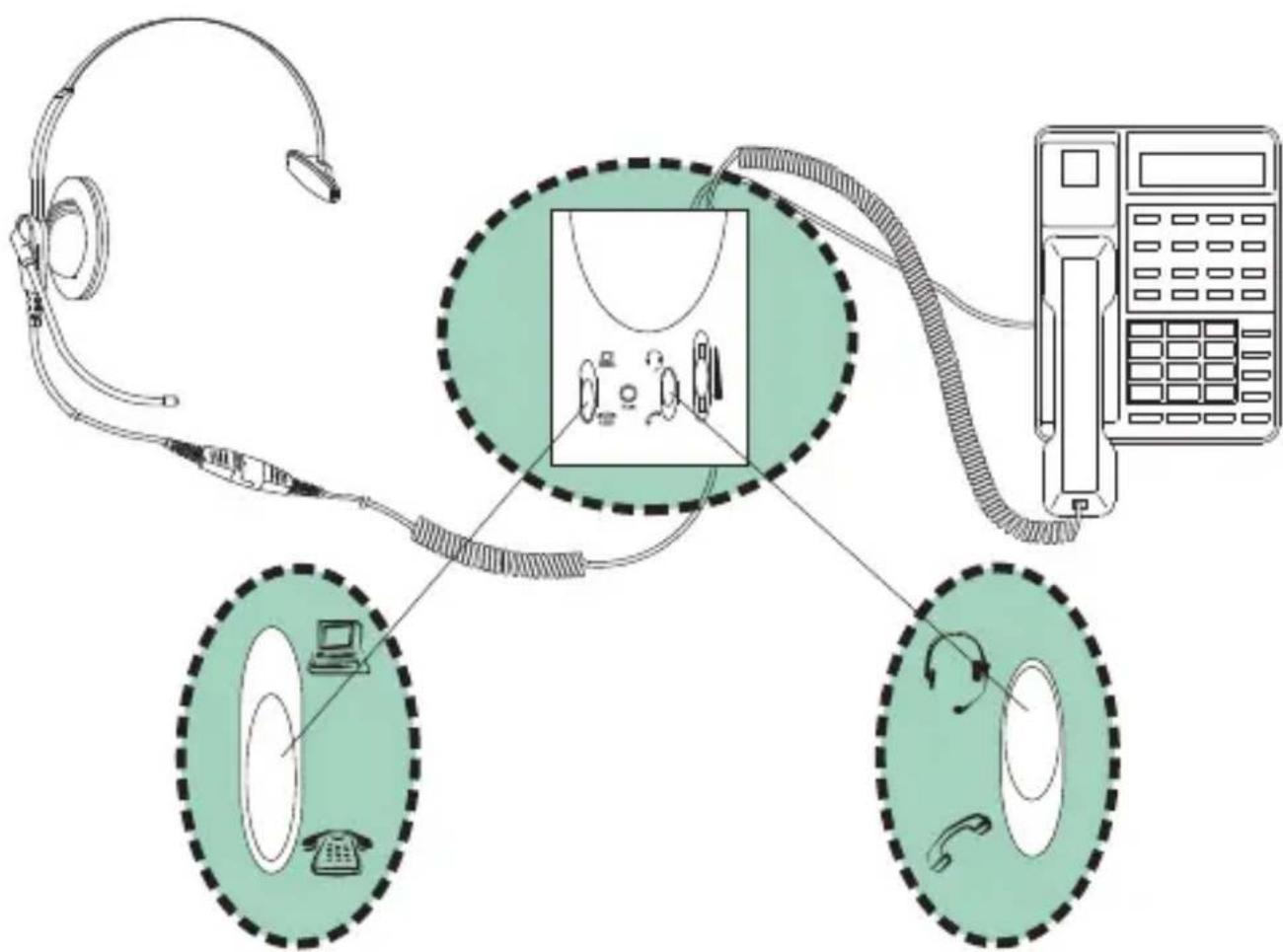

II.1.1 Empfang/Tätigen von Anrufen mit Hilfe des Headsets

Stellen Sie den Telefon-/Computer-Anwendungsschalter auf die Telefon-Position 📞Heben Sie den Handapparat aus seinem Gestell, und stellen Sie ihn auf abgehoben. Falls das Telefon eine Freisprech-Lautsprecherfunktion aufweist, wählen Sie den Headset-Schalter, und drücken Sie auf die Lauthörgerättaste. Vergewissern Sie sich, dass der Headset-/Handapparat-Anwendungsschalter auf die Headset-Position gestellt ist. Nachdem Sie den Anruf beendet haben, stellen Sie den Handapparat wie gewöhnlich in sein Gestell zurück, oder schalten Sie die Lauthörgerättaste aus Drücken Sie die Stummschaltungstaste (8), um die Verbindung zu halten, und drücken Sie sie erneut, um die Stummschaltungsfunktion aufzuheben.

II.1.2 Verwendung des Headsets mit dem Computer

Stellen Sie den Telefon-/Computer-Anwendungsschalter auf die Computer-Position 📂 Wählen Sie die Headset-Position des Telefon-/Computer-Anwendungsschalters, um das Headset zur verwenden. Wenn ein Anruf erfolgt oder Sie einen Anruf tätigen möchten, während Sie am Computer arbeiten, schalten Sie einfach auf die Telefon-Position 📂 um, und heben Sie den Handapparat aus seinem Gestell oder drücken Sie die Lauthörgerättaste. Nachdem Sie den Anruf beendet haben und Sie auf Ihre Arbeit am Computer zurückkehren möchten, wählen Sie die Computer-Position 📂 und stellen Sie den Handapparat auf sein Gestell zurück oder drücken Sie die Lauthörgerättaste.

II.2 FEHLERSUCHE

Keine Antwort vom Gerät.	Überprüfen Sie, ob die Batterien erschöpft sind. Ist dies der Fall, ersetzen Sie sie.Überprüfen Sie, ob die Batterien polaritätsrichtig eingelegt sind.Vergewissern Sie sich, dass der Leistungsschalter eingeschaltet ist.Überprüfen Sie, dass die richtige Position des Konfigurationsschalters gewählt ist.Der Lautstärkeregler und die Stummschaltungstaste sind richtig eingestellt.Headset/Handapparat und Telefon-/Computer-Schalter sind richtig gewählt.Überprüfen Sie, ob das Telefonverbindungskabel richtig angeschlossen ist.
Kein Wählton bzw. kein Ton vom Anrufer.	Überprüfen Sie, ob der Telefon-/Computerschalter auf Telefon gestellt ist.Vergewissern Sie sich, dass die richtige Position des Konfigurationsschalters gewählt ist. Versuchen Sie es mit anderen Positionen, bis der Ton deutlich zu hören ist.
Der Anrufer kann mich überhaupt nicht hören oder nicht gut hören.	Vergewissern Sie sich, dass die Stummschaltungstaste nicht niedergedrückt ist.Verwenden Sie einen Schraubendreher, um zu überprüfen, ob die Mikrofonlautstärke zu niedrig eingestellt ist.Wählen Sie die geeigneten Einstellungen mit dem Konfigurationsschalter.
Meine Stimme ist zu laut, und es gibt einen Pfeifton.	Der Mikrofonübertragungslautstärke-Drehregler ist auf einen zu hohen Pegel eingestellt. Reduzieren Sie die Lautstärke, oder lesen Sie Abschnitt I.3.3.
Wenn ich meinen Computer verwende, ist der Ton zu laut, selbst wenn die Lautstärke auf den Mindestpegel eingestellt ist.	Sehen Sie sich den Anschluss an Ihren Computer an, dort, wo die Kabel an den Verstärker angeschlossen sind. Es sollten 3 Buchsen (Leitungseingang, Leitungsausgang und Lautsprecher) vorhanden sein.Vergewissern Sie sich, dass das Leitungsausgangskabel vom Verstärker an die Leitungseingangsbuchse des Computers angeschlossen ist.Vergewissern Sie sich, dass das Leitungseingangskabel vom Verstärker an die Leitungsausgangsbuchse des Computers, und nicht an die Lautsprecherbuchse angeschlossen ist.

TEIL III LIEFERUMFANG UND TECHNISCHE DATEN

III.1 LIEFERUMFANG

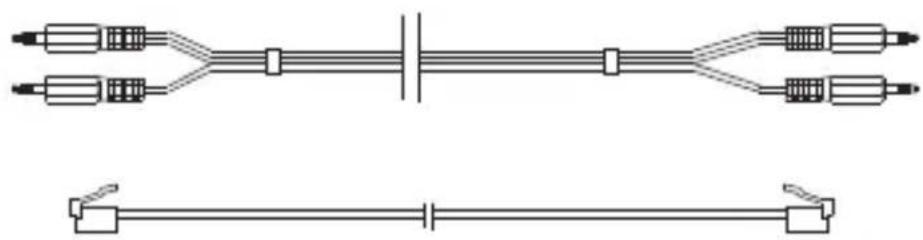

Im Lieferumfang des Compucessory Telefon- und Multimedia-Verstärkerkits der Serien 55251, 55252, 55253 und 55254 sind die folgenden Zubehörteile enthalten, die den Anschluss an Ihren Telefonapparat oder Computer ermöglichen.

1. Ein Headset
2. Ein Paar Computerverbindungskabel (siehe unten)
3. Telefonverbindungskabel mit RJ-11 Modulanschlusssteckern (siehe unten)
4. Schraubendreher

III.2 TECHNISCHE DATEN

Normale Betriebsspannung 3 V GS

Betriebsstrom (max.) 9 mA

Bereitschaftsstrom 200 mA

Aktivierung des Bereitschaftsmodus 2 bis 3 Minuten ohne Signal

Verstärkungsfaktor – Lautsprecher 13 dB (max.)

- Mikrofon 30 dB (max.)

Batterie UM-3 x 2 (Größe „AA“)

Adapter-Gleichstromeingang 6 V bis 9 V GS

(Adapter nicht mitgeliefert)

Normenzulassung
