MANUALE UTENTE 288 Hobot

Copyright © 2017 by HOBOT® Technology Inc. Tutti i diritti riservati. È vietata qualsiasi riproduzione, divulgazione, trascrizione, memorizzazione su sistemi elettronici d'estrazione e traduzione verso qualsiasi lingua o in linguaggio informatico della presente pubblicazione, in qualsivoglia formato o con qualsiasi sistema, in modalità elettronica, meccanica, magnetica, ottica, chimica, manualmente o in qualsiasi altro modo, senza previa autorizzazione scritta dell'azienda.

Assistenza tecnica

In presenza di problemi non risolvibili attraverso il presente manuale, si raccomanda di contattare un rivenditore o un distributore locale autorizzato.

Indirizzo del servizio d'assistenza tecnica:

Assistenza:

Mobex Handels AG

Esonero da responsabilità

HOBOT Technology Inc. Esclude qualsiasi responsabilità o ricorso in garanzia, espresso o implicito, relativamente ai contenuti del presente documento. Inoltre, HOBOT Technology Inc. si riserva il diritto di procedere alla revisione della presente pubblicazione, nonché di apportare, di volta in volta, eventuali modifiche, senza necessità di preavviso.

L'utente è tenuto a seguire le istruzioni riportate nel presente manuale e a valutare, in ultima istanza, il posizionamento e la sicurezza d'uso di questo apparecchio per la pulizia di vetri.

Precauzioni per la sicurezza

Avvertenze

1. Prima di utilizzare l'HOBOT, collegare il cavo di sicurezza un oggetto fisso ubicato all'interno.
2. Prima di utilizzare l'apparecchio, verificare che il cavo di sicurezza non sia danneggiato, fessurato, tagliato, ecc.
3. A garanzia di un funzionamento appropriato, è necessario utilizzare un cavo d'alimentazione per l'HOBOT. Utilizzare il cavo d'alimentazione fornito in dotazione.
4. In caso di finestre senza balcone, stabilire un perimetro di sicurezza al suolo nella parte inferiore della finestra, in modo da prevenire l'avvicinamento degli utenti.
5. Prima di utilizzare l'apparecchio, caricare totalmente la batteria (LED verde acceso).
6. Non utilizzare l'apparecchio durante giornate di pioggia o umide.
7. Prima di posizionare l'HOBOT sul vetro, attivare l'alimentazione elettrica.
8. Posizionando l'apparecchio sul vetro con entrambe le mani, verificare che aderisca adeguatamente alla superficie, prima di rilasciare la mano.
9. Una volta terminata la pulizia, rimuovere l'apparecchio dal vetro prima di disattivare l'alimentazione elettrica (OFF).
10. Per evitare qualsiasi rischio di fuga d'aria, si raccomanda di installare correttamente il cuscinetto detergente sull'apparecchio.
11. Non nebulizzare, né versare acqua o detergenti sull'apparecchio. Non immergere l'apparecchio in acqua.
12. Impedire l'uso dell'HOBOT ai bambini. Non si tratta di un giocattolo!
13. Rimuovere la sporcizia grossolana ed eventuali particelle presenti sul vetro. Non utilizzare l'apparecchio su vetri fessurati. Attenersi all'utilizzo preposto. Vetri riflettenti o dotati di rivestimento potrebbero fessurarsi durante l'uso, a causa di eventuale sporcizia presente sul vetro stesso.
14. Si raccomanda di legare i capelli, indossare abiti ampi e tenere dita e qualsiasi altra parte del corpo a distanza dalle apertura e dalle parti in movimento.
15. Non utilizzare l'apparecchio in perimetri contenenti materiali, liquidi o gas infiammabili.

Descrizione del prodotto

L'HOBOT è un robot per la pulizia di vetri di forma quadrata, dotato di motore a vuoto integrato che, grazie al sistema d'aspirazione, garantisce l'adesione alla superficie vetrata. L'apparecchio è inoltre provvisto di due cinghie Caterpillar, che consentono all'HOBOT di percorrere liberamente la superficie del vetro e anche delle pareti. Il cuscinetto è formato da tessuto non filaccioso e semplice da sostituire. L'utilizzo di un cuscinetto in microfibra consente di effettuare una pulizia ottimale del vetro.

Un accumulatore d'emergenza integrato (alimentazione elettrica d'emergenza) impedisce la caduta dell'HOBOT dal vetro in caso di disattivazione improvvisa della rete d'alimentazione elettrica. Due sensori avanzati supplementari ottimizzano le proprietà detergenti dell'HOBOT Il sensore di pressione controlla le fughe d'aria, mentre il sensore laser rileva i bordi della finestra. HOBOT dispone di una tecnologia d'intelligenza artificiale in grado di calcolare il percorso È inoltre possibile utilizzarlo in modalità d'azionamento manuale.

Dati tecnici

Dimensioni del prodotto	240 x 240 x 100 (l x p x h) mm
Peso	1,2 kg
Tensione d'alimentazione	100~240V, 50Hz~60Hz
Uscita	24V / 3.0A
Potenza	72 W
Lunghezza del cavo d'alimentazione CA	1,0 m
Lunghezza del cavo d'alimentazione CC	4,0 m
Lunghezza del cavo di sicurezza	4,5 m
Batteria	Li-Po, 4 x 3.7 V
Durata di funzionamento della batteria	20 min.
Velocità di pulizia	2,4 min/ m^2
Livello acustico	64 dB
Area massima di pulizia	Altezza: 6 m ,Larghezza: 5 m

Prodotto e accessori

• 1x HOBOT
• 1x Telecomando
  • 1x Alimentatore 100\~240V, 50\~60Hz
  • 1x Cavo d'alimentazione CA
  • 1x Cavo d'alimentazione CC, 4 m
  • 3x Cuscinetti detergenti in microfibra
  • 3x Cuscinetti lucidanti in microfibra
  • 1x Cavo di sicurezza (trazione 150 kg)

Funzioni del prodotto

• Ideato per la pulizia di vetri di qualsiasi spessore
• Tecnologia IA V. 1.0
  • Velocità di pulizia: 2,4 min/m ^2
  • 3 programmi di pulizia
• Arresto automatico al termine del programma di lavaggio
• Batteria incorporata (Alimentazione elettrica d'emergenza)
• Utilizzabile su finestre senza telaio
• Il sensore laser rileva i bordi della finestra
  • Cuscinetti in microfibra
  • Cavo di sicurezza ultra-resistente con boccola
• Telecomando
• Consumo elettrico: 72 W
  • Tensione d'alimentazione: 100\~240V, 50\~60Hz

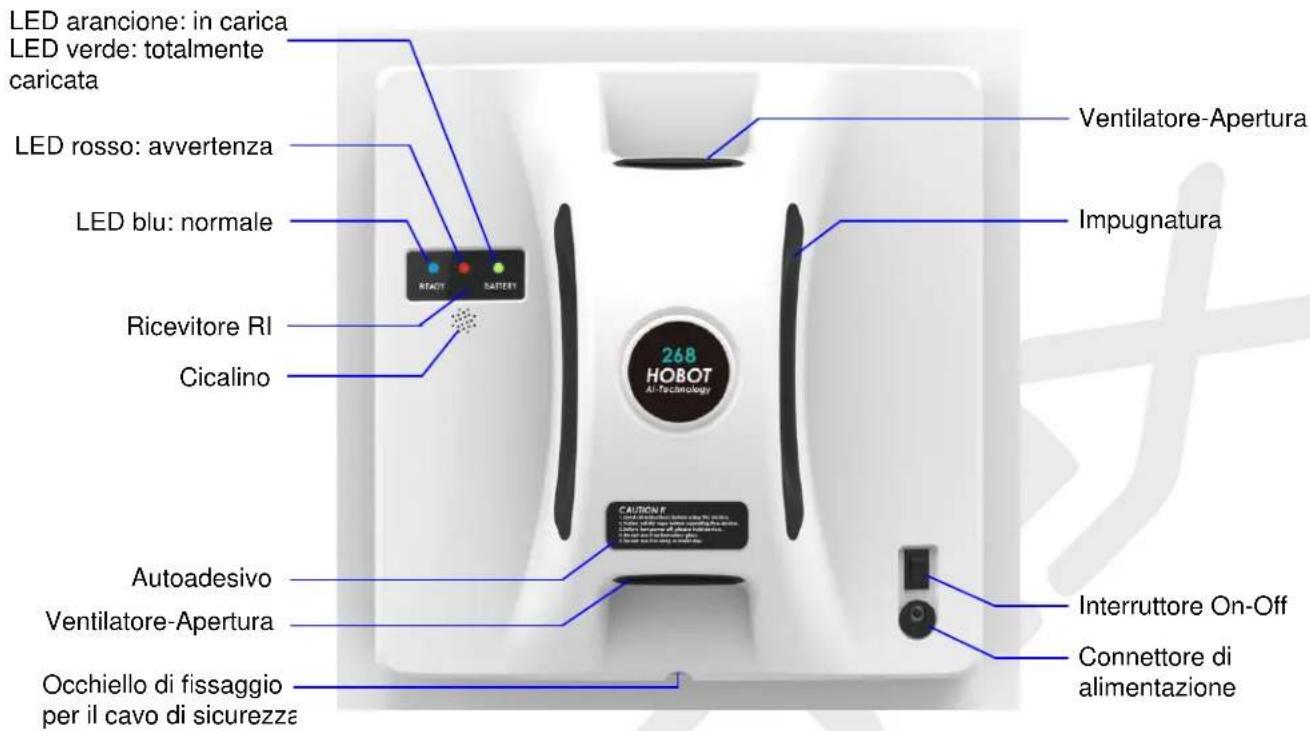

Panoramica

LED arancione: in carica LED verde: totalmente caricata LED rosso: avvertenza LED blu: normale Ricevitore RI Cicalino Ventilatore-Apertura Impugnatura 268 HOBOT AI-Technology CAUTION F Autoadesivo Ventilatore-Apertura Occhiello di fissaggio per il cavo di sicurezza Interruttore On-Off Connettore di alimentazione

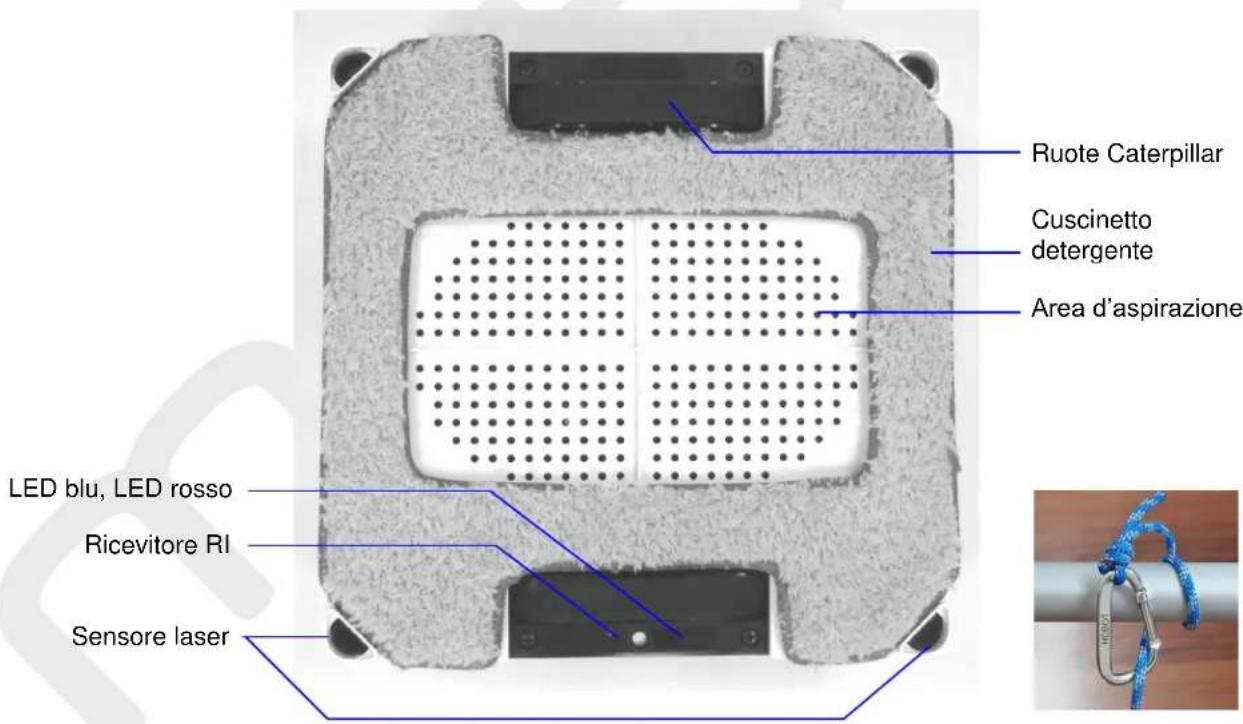

Ruote Caterpillar Cuscinetto detergente Area d'aspirazione LED blu, LED rosso Ricevitore RI Sensore laser

Cavo di sicurezza con boccola

Funzionamento

Fase 1. Preparazione

1) Non utilizzare l'apparecchio durante giornate di pioggia o umide.
2) In caso di finestre senza balcone, stabilire un perimetro di sicurezza al suolo nella parte inferiore della finestra, in modo da prevenire l'avvicinamento degli utenti.
3) Verificare che il cavo di sicurezza non sia rotto, fessurato o danneggiato. Disfare eventuali nodi presenti sul cavo.
4) Prima dell'utilizzo dell'apparecchio di pulizia in ambienti esterni o su una finestra ubicata a un piano alto, collegare il cavo di sicurezza all'interno.

Fase 2. Collegare accuratamente il cavo d'alimentazione all'HOBOT.

Fase 3. Verificare che la batteria sia completamente carica (LED acceso a luce verde)

1) Spostare innanzitutto l'interruttore dell'HOBOT in posizione d'arresto.
2) Collegare l'HOBOT a una fonte d'alimentazione elettrica. L'accensione del LED arancione indica che la batteria è in carica.
3) Il LED verde acceso indica che la batteria è totalmente carica. È quindi possibile iniziare a utilizzare l'HOBOT.

Fase 4. Verificare che il cuscinetto sia correttamente posizionato sull'apparecchio

Fase 5. Posizionare l'apparecchio sulla superficie da pulire

1) Spostare l'interruttore dell'HOBOT su ON (ACCESO).
2) Verificare il funzionamento del ventilatore d'estrazione.
3) Posizionare l'HOBOT sulla superficie da pulire, mantenendo una distanza di 10 cm dal telaio della finestra.
4) Prima di rilasciarlo, verificare che l'HOBOT aderisca correttamente al vetro.

Fase 6. Modalità automatica o manuale

1) Utilizzo dell'HOBOT mediante telecomando. L'apparecchio prevede 3 tipi di modalità automatica, ( , ), per la pulizia di tutto il vetro.
2) Premere (OK) per arrestare il funzionamento dell'apparecchio.
3) Premere ▲, ▼ per controllare manualmente il funzionamento dell'apparecchio.

Fase 7. Al termine della pulizia, rimuovere l'apparecchio dalla finestra.

1) L'HOBOT ha terminato il programma di pulizia.
2) Afferrare con una mano il cavo di sicurezza vicino all'HOBOT. Con l'altra mano, afferrare l'HOBOT dall'impugnatura.
3) Rimuovere con cautela l'HOBOT dalla finestra.
4) Spegnere l'apparecchio.

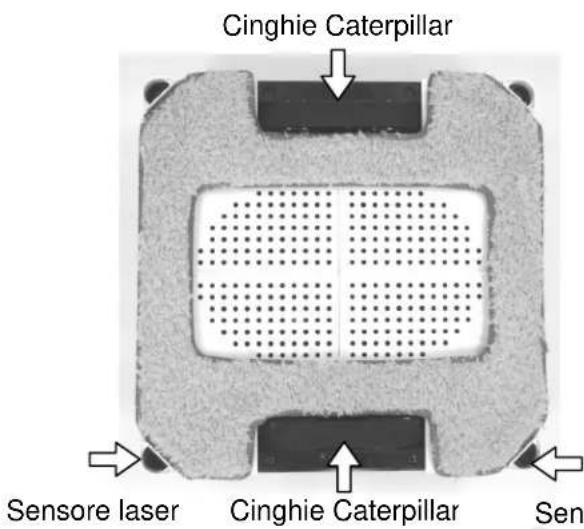

Installazione corretta del cuscinetto detergente sull'apparecchio

• L'HOBOT è dotato di 2 sensori laser per il rilevamento dei bordi del vetro.
- Questi sensori laser non devono essere coperti dal cuscinetto detergente.

Cinghie Caterpillar Sensore laser Cinghie Caterpillar Sens

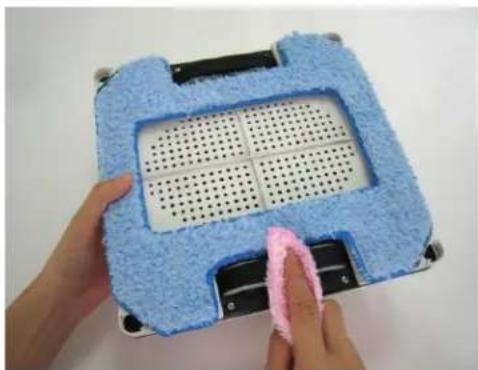

Modalità di pulizia delle cinghie Caterpillar

• Se l'apparecchio slitta sulla superficie di vetro, significa che le cinghie Caterpillar o la superficie stessa sono sporche.
• Si raccomanda vivamente di pulire le cinghie Caterpillar dopo ogni utilizzo.
• Capovolgere l'HOBOT.
• Avviare l'apparecchio. Le cinghie ruoteranno in continuo continuamente per circa 3 minuti.
• Posizionare un panno pulito al centro delle cinghie Caterpillar esercitando una leggera pressione fra il panno e le cinghie.
• Nel caso in cui il panno rimanga impigliato, spegnere l'apparecchio ed estrarre delicatamente il panno dalle cinghie Caterpillar.

Alimentazione elettrica d'emergenza

1. L'alimentazione elettrica d'emergenza si attiva automaticamente in caso di disattivazione dell'alimentazione elettrica.
2. La durata di funzionamento di questo sistema d'alimentazione elettrica d'emergenza dell'HOBOT è pari a 20 minuti. Rimuovere l'apparecchio dal vetro quanto prima possibile.
3. A tale proposito, è possibile utilizzare il cavo di sicurezza. Tirare delicatamente il cavo di sicurezza quanto più possibile vicino all'apparecchio in modo da evitare il rischio di cadute dell'HOBOT. Con l'altra mano, afferrare saldamente l'HOBOT.

Modalità di pulizia del vetro

• Cuscinetto in microfibra per pulizia a secco (blu): questo cuscinetto è specificatamente indicato per la pulizia a secco e l'eliminazione di polvere e sporcizia.
• Cuscinetto lucidante in microfibra (giallo): questo cuscinetto può essere utilizzato per la pulizia a umido e a secco. È particolarmente indicato per la pre-pulizia, grazie alla maggiore frizione esercitata e alla migliore capacità di assorbimento acqua. Nebulizzare un detergente sul vetro, quindi avviare l'apparecchio. Nel caso in cui l'apparecchio slitti o non si sposti, sostituire il cuscinetto con un nuovo elemento asciutto.
  I risultati migliori si ottengono agendo nelle giornate a basso livello di umidità e con ridotta esposizione alla luce solare.

Pulizia dei vetri delle finestre:

• Utilizzare l'HOBOT nei giorni soleggiati o con ridotto tasso d'umidità.
• Non utilizzare l'HOBOT durante giornate di pioggia o umide.

Installazione dell'App di Bluetooth (solo HOBOT-288).

1) Effettuare la scansione del codice QR o ricercare l'app "HOBOT" nell'App Store o su Google Play.

2) Connettersi a Bluetooth e lanciare l'app HOBOT.
3) Attivare quindi HOBOT premendo sul pulsante On-Off.
4) Una volta stabilita la connessione fra l'app e HOBOT, sarà possibile azionare l'HOBOT dal proprio smartphone o tablet.

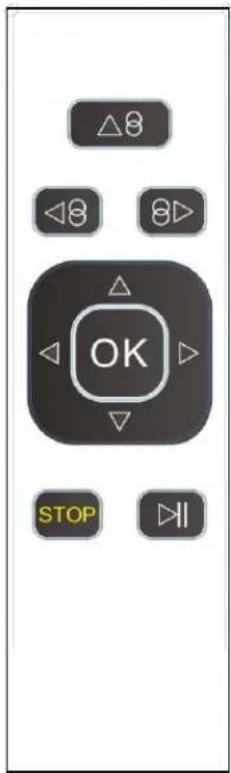

• L'apparecchio può essere azionato a distanza, verso l'alto e verso il basso.
- Per sostituire la batteria, tirare il coperchio del vano batterie verso il basso.

Azionamento	Posizione iniziale orizzontale		Posizione iniziale verticale
	Spostamento automatico verso l’alto per la pulizia di tutta la finestra.		Spostamento automatico verso sinistra e destra per la pulizia di tutta la finestra.
	Inizio pulizia verso sinistra		Inizio pulizia verso l’alto.
	Inizio pulizia verso destra		Inizio pulizia verso il basso.
		Azionamento manuale verso l’alto, il basso, sinistra e destra
		Stop/Arresto apparecchio
		Avvio/Pausa

Modalità totalmente automatica

Modalità automatica sinistra/verso il basso

Modalità automatica destra/verso il basso

Indicazioni dei LED

Evento	Indicazioni dei LED
1. Caricamento batteria	LED arancione acceso
2. Batteria completamente carica	LED verde acceso
3. Mancanza di alimentazione elettrica	LED blu accesoLED rosso lampeggianteSegnale acustico a intermittenza
4. Guasto materiale	LED rosso lampeggianteLED blu lampeggiante a intermittenza con nr. erroreSegnale acustico ogni 60 secondi
5. Pressione d'aspirazione insufficiente	LED blu accesoII LED rosso lampeggia una voltaSegnale acustico
6. Fuga d'aria durante il funzionamento	LED blu accesoII LED rosso lampeggia una voltaSegnale acustico

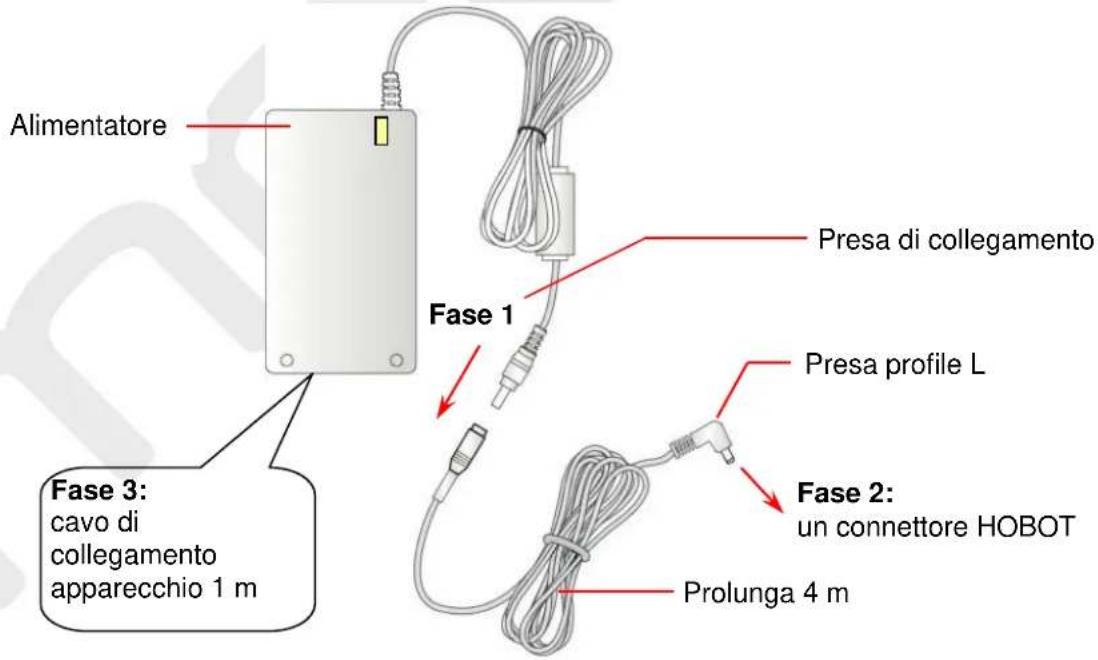

Alimentatore e cavo di prolunga

Alimentatore Fase 1 Presa di collegamento Fase 3: cavo di collegamento apparecchio 1 m Presa profile L Fase 2: un connettore HOBOT Prolunga 4 m

Domande frequenti (FAQ)

Q1. L'HOBOT è in funzione. Il ventilatore non funziona.

Segnale LED	Causa	Possibile misura correttiva
- LED blu lampeggiante- LED arancione acceso- Nessun segnale acustico	Tensione batteria insufficiente	La carica della batteria è insufficiente.Attendere che la batteria si ricarichi completamente. Il LED verde deve rimanere acceso. Qualora la macchina non possa essere utilizzata dopo 8 ore di ricarica, sostituire la batteria.
- LED blu lampeggiante- LED rosso lampeggiante- Segnale acustico	Guasto materiale	Guasto materiale. Contattare un rivenditore o un distributore autorizzato affinché proceda alle dovute riparazioni.

Q2. L'HOBOT è in funzione. Il ventilatore è in funzione. Impossibile effettuare l'avviamento.

Segnale LED	Causa	Possibile misura correttiva
- LED blu acceso- LED rosso lampeggiante- Segnale acustico	Assenza di alimentazione	Collegare il cavo di alimentazione e il cavo CC all'apparecchio.

Q3. Impossibile effettuare l'avviamento mediante il telecomando.

Segnale LED	Causa	Possibile misura correttiva
- LED blu acceso- Il LED rosso lampeggia una volta- Segnale acustico unico	Pressione insufficiente	La pressione d'aspirazione è insufficiente.L'utente può posizionare nuovamente il cuscinetto detergente sull'apparecchio o sostituirlo con un cuscinetto nuovo.
- LED blu acceso- Nessun segnale acustico	Guasto del telecomando	Sostituire le batterie del telecomando. In caso di guasto del telecomando, contattare il servizio assistenza.

Q4. In modalità automatica della finestra.

l'HOBOT slitta e non riconosce la parte superiore

1) Interrompere il funzionamento dell'HOBOT premendo il tasto OK. Premere il tasto ▼ e attendere che l'HOBOT si sia spostato di mezza unità di lunghezza verso il basso. Riavviare l'HOBOT premendo uno dei tasti ⬇, ⬇▶ o ◀8.

Q5. L'HOBOT non termina il programma di pulizia automatica e si ferma al centro della finestra.

1) Per proseguire con la pulizia, premere il tasto

Q6. L'HOBOT slitta e non riesce a spostarsi verso l'alto.

1) Il cuscinetto detergente è eccessivamente sporco o umido. Sostituire il cuscinetto detergente.
2) La cinghia Caterpillar potrebbe essere eccessivamente umida o sporca. Pulire la cinghia Caterpillar.

Q7. L'HOBOT si muove a scatti e in modo irregolare.

1) Il cuscinetto detergente è eccessivamente sporco o umido. Sostituire il cuscinetto detergente.
2) Evitare di nebulizzare troppo acqua o detergente.
3) La superficie vetrata potrebbe presentarsi in modo diverso, ad es. a causa di autoadesivi o pellicole presenti sul vetro.

Q8. Come procedere in caso di arresto per interruzione di corrente e l'HOBOT in modalità d'emergenza

1) Tirare l'HOBOT mediante il cavo di sicurezza.
2) Afferrare con una mano il cavo di sicurezza vicino all'HOBOT. Con l'altra mano, afferrare l'HOBOT dall'impugnatura.
3) Rimuovere con cautela l'HOBOT dalla finestra.
4) Spegnere l'HOBOT agendo sull'interruttore On-Off.
5) Verificare la rete elettrica, l'alimentazione e la prolunga del cavo.

Q9. Cosa fare qualora l'HOBOT si arresti inaspettatamente e il LED rosso lampeggi senza emissione di alcun segnale acustico?

1) Agendo sul telecomando o sul cavo di sicurezza, spostare l'HOBOT in un'area sicura
2) Afferrare con una mano il cavo di sicurezza vicino all'HOBOT. Con l'altra mano, afferrare l'HOBOT dall'impugnatura.
3) Rimuovere con cautela l'HOBOT dalla finestra.
4) Spegnere l'HOBOT agendo sull'interruttore On-Off.
5) Verificare l'assenza di fughe d'aria dovute a fori o al telaio della finestra eccessivamente irregolare.

Norme di sicurezza – Adattatore elettrico/batteria

• Utilizzare esclusivamente l'adattatore elettrico e la batteria forniti in dotazione al presente apparecchio. L'utilizzo di altri tipi d'adattatori elettrici può implicare il rischio di malfunzionamenti. L'HOBOT potrebbe essere danneggiato.
• Si raccomanda di utilizzare una presa elettrica in buono stato e di accertarsi che sull'adattatore elettrico o sul cavo d'alimentazione non vi siano oggetti pesanti.
• Durante il funzionamento, evitare di ricoprire l'adattatore e il cavo d'alimentazione onde evitare il rischio di generazione di calore.
• Non utilizzare l'adattatore in ambienti umidi. Non agire mai sull'adattatore con le mani umide.
• Collegare l'adattatore a una fonte d'energia elettrica appropriata. Le tensioni richieste sono riportate sull'adattatore.
• Non utilizzare adattatori, cavi d'alimentazione o connettori danneggiati.
  • Non aprire mai il vano dell'adattatore.
• Non contiene parti riparabili. Se danneggiato o esposto a umidità eccessiva, sostituire tutto il blocco. Consultare il servizio assistenza.
• La batteria utilizzata in questo apparecchio, se non utilizzata in modo appropriato, può implicare il rischio d'incendio o di ustioni di natura chimica. Non smontare, ridurre i contatti né esporre la batteria a temperature superiori a 60°C. Non gettare nel fuoco.
• Caricare la batteria ogni 3 mesi per risparmiare la durata della batteria.
• Qualora si debbano smaltire apparecchiature vecchie, portarle presso il centro di raccolta autorizzato e gratuito.

Norme di sicurezza generali

• Conservare le norme di sicurezza e d'utilizzo per eventuali riferimenti futuri.
• Rispettare tutte le istruzioni d'esercizio e d'uso riportate nel presente manuale.
• Non esporre l'apparecchio alla pioggia o alla luce solare diretta o a fonti luminose intense.
• Evitare di esporre l'apparecchio alla luce solare diretta o a fonti luminose intense. Tenerlo lontano da fonti di calore, ad es., radiatori, dispositivi di riscaldamento, cucine, ecc.
• Non posizionare l'apparecchio in prossimità di campi magnetici potenti.
• Tenere l'apparecchio e i relativi accessori al di fuori della portata dei bambini. Questo apparecchio non è un giocattolo.
• Temperatura d'esercizio: 0 \~ 40°C.
• Temperature di stoccaggio del prodotto: -10 \~ 50°C.

Lavaggio dei cuscinetti detergenti

• Temperatura di lavaggio: 40°C
- Non candeggiare.
• Non asciugare nell'asciugatrice.
- Non stirare.
- Non lavare a secco.

In presenza di guasti del robot per lavaggio vetri HOBOT dovuti a guasti materiali, difetti di produzione o malfunzionamento durante il periodo di garanzia dalla data d'acquisto o di consegna, contattare il rivenditore o distributore autorizzato locale.

Non coperti da garanzia

• Usura e deterioramento normale (ad es. cuscinetti detergenti, adattatore, batterie, cavo di sicurezza, ecc.)
• Guasti dovuti ad avviamento o utilizzo non corretto dell'HOBOT.
• Guasti causati dall'utilizzo del robot per pulizia finestre HOBOT a scopi diversi dall'uso domestico.
• Danni causati dall'utilizzo di parti o accessori non specificati da HOBOT.
• Danni causati da incidenti, abuso o utilizzo non appropriato dell'HOBOT.

Servizio assistenza

Mobex Handels AG Tel.: [phone]

Grenzweg 1 [e-mail]

5610 Wohlen www.mobex.ch

Svizzera

Copyright
