Tipo di prodotto	Cronotermostato elettronico ON/OFF
Marca	Vimar
Modello	20445.N
Alimentazione	120-230 V~ ±10% 50/60 Hz
Potenza assorbita max	1 W
Uscita	Relè invertitore 6(2) A 230 V~
Campo di regolazione temperatura	+4°C a +15°C (antigelo), +5°C a +35°C (riscaldamento/raffrescamento)
Precisione di lettura (riscaldamento)	±0.5°C tra +15°C e +25°C; ±0.8°C agli estremi
Precisione di lettura (raffrescamento)	±0.5°C tra +20°C e +30°C; ±0.8°C agli estremi
Isteresi regolabile	0.1°C a 1°C
Risoluzione di lettura	0.1°C
Risoluzione di programmazione	0.1°C
Programmazione	Giornaliera/settimanale, 2 fisse + 2 utente (riscaldamento e raffrescamento)
Livelli di temperatura	3 per riscaldamento, 3 per raffrescamento
Orologio con riserva	~20 giorni (batteria al litio ricaricabile)
Lingue di visualizzazione	Italiano, inglese, francese, spagnolo, tedesco
Grado di protezione	IP40
Classe	II
Temperatura di funzionamento	0°C a +40°C
Funzioni principali	Auto/Manuale, spegnimento, riscaldamento/raffrescamento, antigelo, programmazione, codice PIN, comando telefonico, autodiagnosi

Domande frequenti - 20445.N Vimar

Come installare il termostato Vimar 20445.N ?

Installare l'apparecchio in una scatola da incasso a 1,5 m dal pavimento, lontano da fonti di calore e correnti d'aria. Collegarlo secondo gli schemi forniti (riscaldamento o raffrescamento). L'installazione deve essere eseguita da un professionista qualificato.

Come resettare il termostato ?

Premere contemporaneamente i quattro tasti (A, B, C, D) e confermare con "Sì" (tasto D). Cancella tutte le impostazioni utente e resetta l'orologio.

Come programmare fasce orarie personalizzate ?

Vai nel menu "Programmazione" > "Modif.Programma", seleziona un programma utente (Prog1 o Prog2), poi scegli un giorno. Usa "Modif.Giorno" per definire i livelli di temperatura (T1, T2, T3) per intervalli di 20 minuti.

Cosa fare se lo schermo rimane nero ?

Verificare l'alimentazione (120-230 V~). Premere un tasto per attivare la retroilluminazione temporizzata. Se non compare nulla, effettuare un reset (premere contemporaneamente i 4 tasti). Se il problema persiste, contattare un professionista.

Come attivare la modalità antigelo ?

Nel menu "Funzionamento", selezionare "Antigelo". Impostare la temperatura minima desiderata (tra +4°C e +15°C). Il termostato manterrà questa temperatura per evitare il congelamento delle tubazioni.

Si può comandare il termostato a distanza per telefono ?

Sì, collegando un attuatore telefonico (vedi schema). Chiudendo il contatto, il termostato passa in modalità manuale e i tasti sono bloccati. Aprendo il contatto, passa in modalità antigelo (riscaldamento) o spegnimento (raffrescamento).

Come modificare l'isteresi ?

Vai nel menu "Impostazioni" > "Isteresi". Usa i tasti ▲/▼ per regolare il valore tra 0.1°C e 1°C, poi conferma con OK. Un'isteresi bassa è adatta per radiatori in ghisa, un valore alto per ventilconvettori.

Come cambiare la lingua di visualizzazione ?

Nel menu "Impostazioni" > "Lingua", seleziona la lingua desiderata (italiano, inglese, francese, spagnolo, tedesco) con i tasti ▲/▼ e conferma con OK.

Come regolare il contrasto dello schermo ?

Accedi al menu "Impostazioni" > "Display". Usa i tasti ▲/▼ per regolare il contrasto, poi conferma con OK.

Cosa significa l'icona "Man" lampeggiante ?

L'icona "Man" lampeggiante indica che il termostato è comandato a distanza da un attuatore telefonico (modalità manuale forzata). I tasti sono bloccati. Per tornare alla modalità normale, aprire il contatto dell'attuatore.

MANUALE UTENTE 20445.N Vimar

Cronotermostato elettronico

Electronic chronothermostat

Cronotermostato elettronico 1

ENGLISH

Electronic chronothermostat 15

FRANÇAIS

Spazio riservato per annotare le tre cifre del PIN della eventuale password di protezione.

(vedi "Password", pag. 8)

INDICE.

1. Descrizione 2
2. Campo di applicazione 2
3. Installazione 2
4. Vista frontale, comandi e display.... 3
5. Collegamenti

5.1. Schemi di collegamento 4
5.2. Comando tramite attuatore telefonico 5

1. Utilizzo del cronotermostato elettronico

6.1. Funzionamento 6
6.2. Impostazioni 7
6.3. Programmazione 8

1. Procedura di reset.... 10
2. Principali caratteristiche.... 10
3. Regole di installazione.... 12
4. Conformità normativa 12

VIMAR

1. DESCRIZIONE.

Cronotermostato elettronico per controllo ON/OFF della temperatura ambiente (riscaldamento e condizionamento), programmazione giornaliera/settimanale, dispositivo di controllo della temperatura di classe I (contributo 1%), uscita a relè in scambio 6(2) A 230 V\~, alimentazione 120-230 V\~ 50/60 Hz - 2 moduli.

2. CAMPO DI APPLICAZIONE.

L'apparecchio è adatto a controllare la temperatura ambiente agendo sul circuito di alimentazione del bruciatore o della pompa di circolazione (riscaldamento) o sul circuito di alimentazione del condizionatore (condizionamento), garantendo una situazione di temperatura ideale, ogni giorno, nell'arco dell'intera settimana. Grazie alle molteplici funzioni, è possibile scegliere di utilizzare i programmi fissi pre-memorizzati o realizzarne di nuovi.

L'ampio display visualizza la temperatura ambiente, il giorno, l'ora, lo stato di funzionamento dell'impianto e il profilo di temperatura giornaliero impostato per il programma in esecuzione. La programmazione di tutti i parametri, semplice ed intuitiva, avviene attraverso navigazione autoguidata da menù interattivi (tutte le istruzioni sono visualizzate sul display), utilizzando i 4 pulsanti presenti sul fronte dell'apparecchio.

3. INSTALLAZIONE.

L'apparecchio deve essere installato in scatole da incasso o da parete con i relativi supporti e placche, a un'altezza di 1,5 m dal piano di calpestio, in una posizione idonea alla corretta rilevazione della temperatura ambiente, evitando l'installazione in nicchie, dietro porte e tende o zone influenzate da fonti di calore o fattori atmosferici; in particolare si deve evitare l'installazione su pareti perimetrali o in associazione ad apparecchi che generano calore (es. regolatori o lampade).

Va utilizzato in luoghi asciutti e non polverosi a temperatura compresa tra 0 °C e +40 °C.

2 - ITALIANO

VIMAR

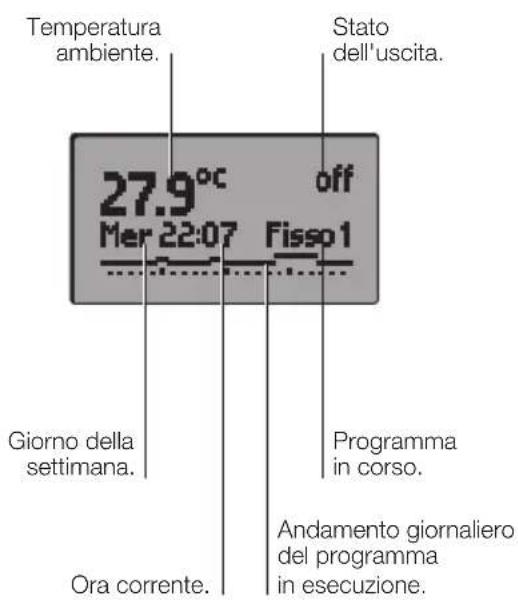

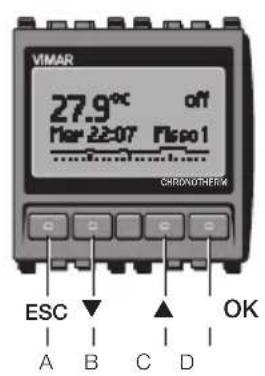

4. VISTA FRONTALE, COMANDI E DISPLAY.

ESC (tasto A): Cancellazione o ritorno alla videata precedente.

▼ (tasto B) : Scorrimento verso il basso di impostazioni o menù.

▲ (tasto C): Scorrimento verso l'alto di impostazioni o menù.

OK (tasto D) : Conferma o proseguimento alla videata successiva.

VIMAR

5. COLLEGAMENTI.

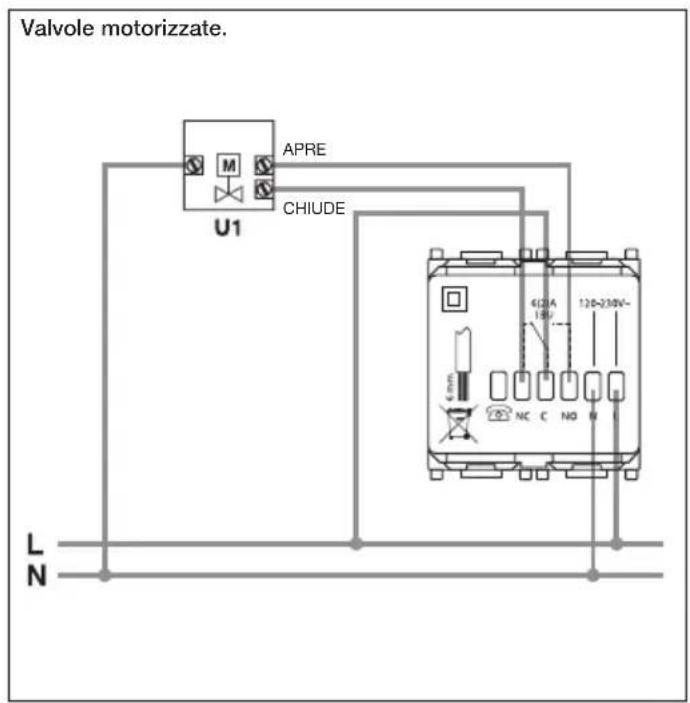

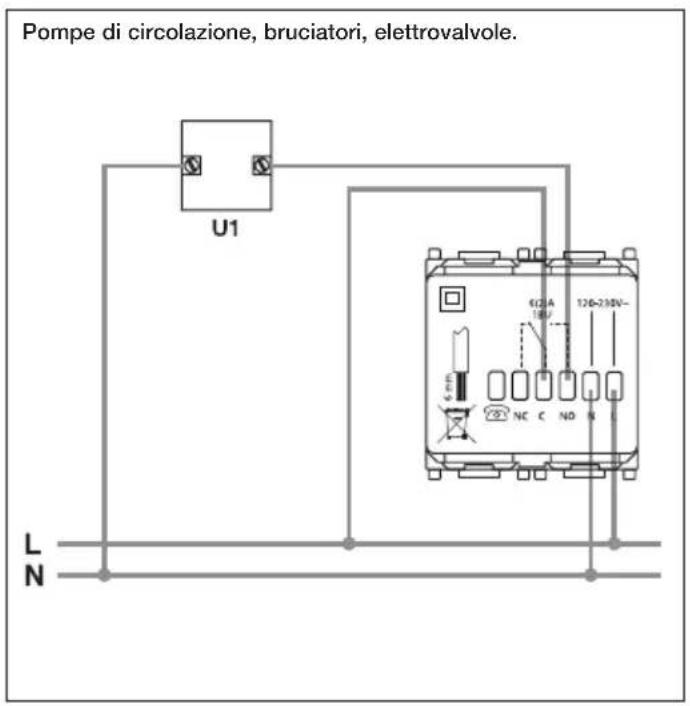

5.1 - Schemi di collegamento.

4 - ITALIANO

VIMAR

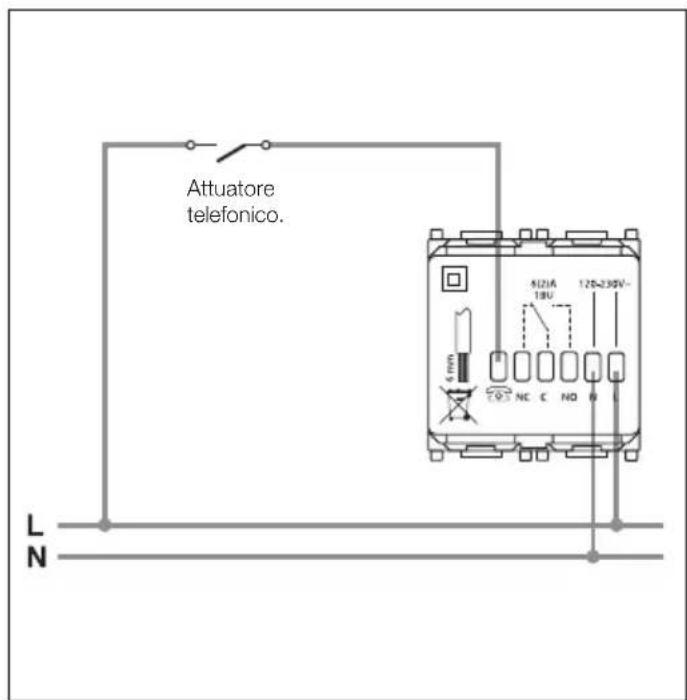

5.2 - Comando tramite combinatore telefonico.

E' possibile comandare il cronotermostato a distanza mediante un combinatore telefonico.

Chiudendo il contatto che collega il morsetto 📋 alla linea L, il funzionamento del cronotermostato viene forzato in modalità manuale e i quattro tasti A, B, C e D vengono bloccati (se si preme un tasto qualsiasi il display visualizza la scritta Man lampeggiante per circa 3-s).

Aprendo il contatto il cronotermostato si porta:

- in modalità Antigelo se sta funzionando in riscaldamento;

- in modalità OFF (spegnimento) se sta funzionando in condizionamento.

In questa fase i tasti del cronotermostato non sono bloccati ed è possibile effettuare qualsiasi operazione sul dispositivo.

ITALIANO - 5

VIMAR

6. UTILIZZO DEL CRONOTERMOSTATO ELETTRONICO.

Per impostare il crontermostato elettronico, dalla videata base del display, premere uno qualsiasi dei quattro tasti frontali.

Vengono visualizzate le icone:

• "Esc" (tasto A): consente di annullare la selezione.
• “▼” (tasto B): consente di visualizzare il valore del livello di temperatura (Ts) in esecuzione e, alla successiva pressione del tasto, di diminuirne il valore a piacere; premendo “Set” (tasto D), la nuova impostazione resterà attiva fino al successivo cambio di livello di temperatura impostato, dopo di che verrà ripristinato il programma memorizzato.
• “▲” (tasto C): consente di visualizzare il valore del livello di temperatura (Ts) in esecuzione e, alla successiva pressione del tasto, di aumentarne il valore a piacere; premendo “Set” (tasto D), la nuova impostazione resterà attiva fino al successivo cambio di livello di temperatura impostato, dopo di che verrà ripristinato il programma memorizzato.
• "Menù" (tasto D): consente di accedere al menù "Funzionamento".
• Premere “▼” (tasto B): compaiono le voci del menù “Impostazioni” e “Programmazione”; con “▲” (tasto C) si scorre il menù verso l’alto, con “ok” (tasto D) si seleziona il menù desiderato, con “Esc” (tasto A) si torna alla videata base.

6.1 FUNZIONAMENTO.

Consente di impostare il funzionamento del cronotermostato elettronico scegliendo tra "Auto/Manuale", "Spegnimento", "Risc./Cond.", "Antigelo".

- Conferma "ok" (tasto D) = menù a scorrimento tramite "▼" (tasto B) e "▲" (tasto C), scelta impostazione tramite "Set" (tasto D) per "Auto/Manuale", "Spegnimento", "Risc./Cond." e "Antigelo".

- AUTO/MANUALE.

Consente di selezionare la modalità di funzionamento, automatico o manuale, del cronotermostato.

Selezionando "Automatico", la temperatura verrà regolata secondo il programma memorizzato prescelto (vedi "Seleziona Prog.", pag. 8).

Selezionando "Manuale", è possibile impostare manualmente l'accensione e lo spegnimento del riscaldamento o del condizionamento:

• “▼” (tasto B): consente di visualizzare il valore del livello di temperatura (Ts) in esecuzione e, alla successiva pressione del tasto, di diminuirne il valore a piacere.
• “▲” (tasto C): consente di visualizzare il valore del livello di temperatura (Ts) in esecuzione e, alla successiva pressione del tasto,

VIMAR

di aumentarne il valore a piacere.

- Premere "Set" (tasto D) per confermare la scelta o "Esc" (tasto A) per ripristinare lo stato precedente.

- SPEGNIMENTO.

Consente di spegnere l'impianto o di impostarne lo spegnimento a tempo.

- RISC./COND.

Consente di selezionare la modalità di funzionamento del cronotermostato, scegliendo tra riscaldamento o condizionamento.

• ANTIGELO.

Consente di impostare un livello minimo di temperatura tale da evitare il danneggiamento delle condutture o per non far scendere la temperatura al di sotto di un livello di sicurezza.

6.2 IMPOSTAZIONI.

Consente di impostare "Orologio", "Diff. Termico", "Scala Temp.", "Lingua", "Display", "Password" e "Taratura".

- Conferma "ok" (tasto D) = menù a scorrimento tramite "▼" (tasto B) e "▲" (tasto C), scelta impostazione tramite "ok" (tasto D).

- OROLOGIO.

Consente di regolare il giorno e l'ora corrente.

• DIFFERENZIALE TERMICO.

Consente di impostare il valore del differenziale termico.

Per differenziale termico si intende la differenza tra il valore di temperatura impostato e l'effettiva temperatura di accensione o di spegnimento dell'impianto. Adeguando il differenziale termico al tipo di impianto se ne evitano continue accensioni e spegnimenti; impianti ad alta inerzia (ad esempio impianti con radiatori in ghisa) necessitano di un valore basso di differenziale termico, mentre impianti a bassa inerzia (ad esempio ventil-convettori) necessitano di un valore alto.

Esempio.

Impostando la temperatura desiderata a 20 °C e il differenziale termico a 0,3 °C, l'impianto si accenderà quando la temperatura ambiente scenderà a 19,9° C e si spegnerà quando raggiungerà i 20,3 °C.

- SCALA TEMP.

Consente di impostare l'unità di misura della temperatura, scegliendo tra gradi Celsius e gradi Fahrenheit.

• LINGUA.

Consente di impostare il linguaggio con cui verranno visualizzate tutte le istruzioni, scegliendo tra Italiano, English, Français, Español e Deutsch.

VIMAR

Consente di regolare il contrasto di visualizzazione del display.

- PASSWORD.

Consente di impostare, modificare o disattivare un codice segreto di accesso (PIN) a tre cifre che, quando attivato, verrà richiesto per accedere alle modifiche di funzionamento, impostazione e programmazione.

Attenzione!

Ricordatevi di annotare il numero del PIN nell'apposito spazio previsto nel riquadro a pag. 1.

• TARATURA.

Consente di compensare la differenza tra la reale temperatura ambiente e la temperatura visualizzata sul display, in quanto particolari condizioni installative possono alterare la corretta lettura della temperatura ambiente da parte del cronotermostato.

6.3 PROGRAMMAZIONE.

Consente di selezionare il tipo di programma in esecuzione o da eseguire "Seleziona Prog.", di modificare i programmi utente "Modifica Prog." e di visualizzare e/o modificare i livelli di temperatura utilizzati nei vari programmi "Livelli Temp.".

- Conferma "ok" (tasto D) = menù a scorrimento tramite "▼" (tasto

B) e “▲” (tasto C), scelta impostazione tramite “ok” (tasto D).

- SELEZIONA PROG.

Consente di selezionare il programma di funzionamento automatico scegliendo tra 2 programmi fissi prememorizzati (Fisso1 e Fisso2 - vedere figura a lato) e 2 programmi utente personalizzabili a piacere (Prog1 e Prog2).

- MODIFICA PROG.

Consente di modificare i 2 programmi utente (Prog1 e Prog2), sia per Riscaldamento che per Condizionamento, personalizzandoli a piacere.

• Selezione tra Riscaldamento o Condizionamento.
• Selezione tra Prog1 e Prog2.
• Conferma o modifica del nome del programma.
• Modifica (nome giorno lampeggiante): scelta del giorno della settimana di cui modificare il programma.
• Scelta tra Modif. Giorno, Nuovo e Copia Giorno:

- Modif.Giorno.

Consente di modificare un programma precedentemente memorizzato. La programmazione inizia dal passo orario "00:00÷00:20" e termina con la scelta del livello di temperatura per il passo "23:40÷24:00". Il passo è di 20 minuti; l'impostazione del livello di temperatura (T1, T2, T3) per ciascun orario deve essere confermato con "Set" (tasto D).

8 - ITALIANO

VIMAR

- Nuovo.

Consente di effettuare una nuova programmazione dei livelli di temperatura del giorno impostato. La programmazione inizia dal passo orario "00:00÷00:20" e termina con la scelta del livello di temperatura per il passo "23:40÷24:00".

- Copia giorno.

Consente di copiare il programma di uno dei giorni già impostati nel programma del giorno in corso.

• LIVELLI TEMP.

Consente di visualizzare e/o modificare il valore dei livelli di temperatura T1, T2, T3, sia per i programmi di riscaldamento che di condizionamento.

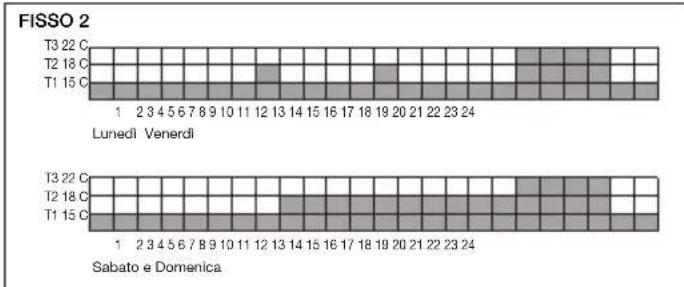

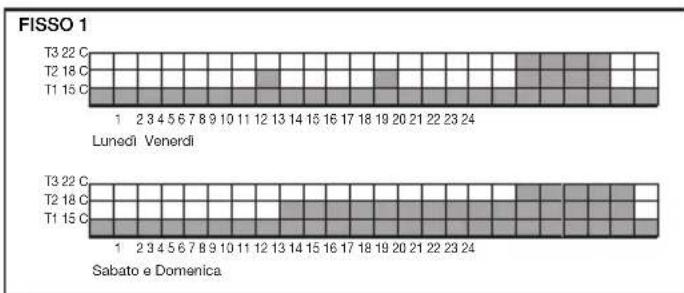

Programmi fissi per il Riscaldamento.

VIMAR

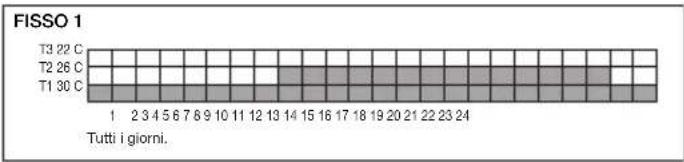

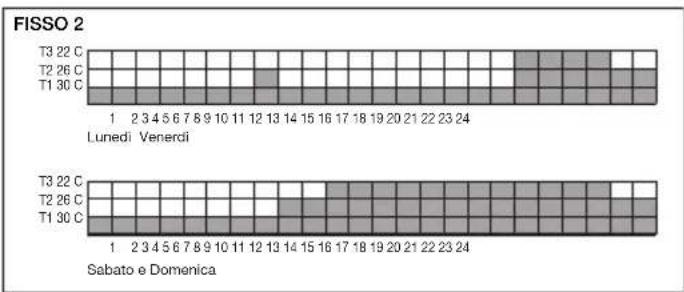

Programmi fissi per il Condizionamento.

7. PROCEDURA DI RESET.

• Premere contemporaneamente i quattro tasti (tasto A, tasto B, tasto C, tasto D).
• Confermare con "Si" (tasto D).

Tutti i parametri impostati si portano nelle condizioni di prima accensione (azzeramento dell'orologio, cancellazione dei programmi utente, ritorno ai valori di default per i 3 livelli di temperatura utilizzati nel funzionamento automatico).

8. PRINCIPALI CARATTERISTICHE.

• Alimentazione: 120-230 V\~ ±10% 50-60 Hz.
  • Assorbimento massimo: 1 W.
• Comandi frontali: "Esc"/"Mod"/"No", "▲", "▼", "Set"/"ok"/"Si"
• Riserva di carica per l'orologio: circa 20 giorni, mediante batteria tampone al litio ricaricabile.
• Uscita: a relè con contatto pulito in scambio 6 (2) A 230 V\~.
• Tipo di regolazione: ON/OFF.
• Frequenza di campionamento della temperatura:
• ogni 5 s, con media dei valori acquisiti 20 s
• istantanea, in caso di variazione di un parametro da parte dell'utente
• Aggiornamento dato visualizzato: ogni 20 s.

VIMAR

• Visualizzazione temperatura ambiente: 0 °C +40 °C.
  • Risoluzione della lettura: 0,1 °C.
• Risoluzione delle impostazioni: 0,1 °C.
• Precisione della lettura in riscaldamento:
• ≤ ±0,5 °C tra +15 °C e +25 °C;
• ≤ ±0,8 °C agli estremi.
• Precisione della lettura in condizionamento:
• ≤ ±0,5 °C tra +20 °C e +30 °C;
• ≤ ±0,8 °C agli estremi.
• Taratura software: possibilità di modificare la lettura della sonda con una taratura software (±3 °C max) per adattare la misura ad ogni specifica condizione installativa.
• Differenziale termico: regolabile da 0,1 °C a 1 °C.
• Campo di regolazione:
• +4 °C - +15 °C in antigelo;
• +5 °C - +35 °C in riscaldamento o condizionamento.
• Errore orologio: ≤ ± 1 s al giorno.
• Funzioni principali:
• impostazione oraria della temperatura con passi da 20 minuti;
• 3 livelli di temperatura programmabili per riscaldamento + 3 livelli di temperatura per condizionamento;
• programmazione settimanale;
• 2 programmi fissi e 2 programmi impostabili dall'utente (sia per riscaldamento che per condizionamento);

• possibilità di forzare il programma variando la temperatura;

• programmazione mantenuta anche in caso di black-out;

• regolazione per riscaldamento e condizionamento;
• funzione antigelo;
• possibilità di spegnimento temporizzato;
• possibilità di attivazione e disattivazione tramite combinatore telefonico;
• istruzioni in 5 lingue (italiano, inglese, francese, spagnolo, tedesco)
• reset del dispositivo;
• autodiagnosi: attivata periodicamente in modo automatico durante il normale funzionamento, effettua il controllo della presenza di tensione di alimentazione, dello stato del sensore di temperatura, dello stato del driver del display, dell'efficienza della memoria EEPROM, dell'efficienza dello stadio di backup;
• blocco tastiera tramite password con PIN a 3 cifre per bloccare l'accesso a tutte le funzioni dell'apparecchio e proteggerne il funzionamento e la programmazione (ad esempio, se installato in luogo pubblico);
• Display a retroilluminazione temporizzata, attivata premendo uno dei quattro pulsanti.
• Grado di protezione: IP40.
• Apparecchi di classe II:
• Numero di cicli manuali: 3.000.
• Numero di cicli automatici: 100.000.
• Tipo di apertura dei contatti: microdisconnessione.

VIMAR

• Tipo di azione: 1BU.
• Indice di tracking: PTI175.
• Grado di inquinamento: 2 (normale).
  • Tensione impulsiva nominale: 4.000 V
• Temperatura ambiente durante il trasporto: -25 °C +60 °C.
• Temperatura di funzionamento: T40 (0 °C +40 °C).
  • Classificazione ErP (Reg. UE 811/2013): classe I, contributo 1%
• Classe del software: A

9. REGOLE DI INSTALLAZIONE.

L'installazione deve essere effettuata da personale qualificato con l'osservanza delle disposizioni regolanti l'installazione del materiale elettrico in vigore nel paese dove i prodotti sono installati.
