Tipo di prodotto	Drone quadricottero pieghevole
Marca	Yuneec
Modello	Mantis G
Numero modello	YUNMGA
Telecomando	Modello YUNMQRC
Batteria di volo	Ricaricabile, tempo di ricarica circa 1 ora
Batteria del telecomando	Ricaricabile, tempo di ricarica circa 2,5 ore
Porta di ricarica	USB Type-C (drone e telecomando)
Archiviazione	Slot per scheda micro SD
Fotocamera	Integrata con gimbal e protezione gimbal
Applicazione	Yuneec Pilot, compatibile iOS 10.0+ / Android 5.0+
Eliche	4 eliche incluse
Blocco batteria	Sì
Supporto telefono	Sul telecomando
Funzioni di volo	Decollo/atterraggio automatico, controllo direzione, calibrazione bussola, GPS
Sicurezza	Accensione a doppio tono, arresto motore, atterraggio automatico
Manutenzione	Pulire con un panno morbido, evitare l'acqua
Parti di ricambio	Eliche, batterie, cavi (non inclusi per smartphone)
Garanzia	Consultare il manuale per i dettagli

Domande frequenti - Mantis G YUNEEC

Come ricaricare la batteria del drone?

Rimuovere la batteria di volo dal drone, collegarla al caricatore USB Type-C. La spia diventa verde fissa dopo circa 1 ora di carica.

Come installare l'applicazione Yuneec Pilot?

Scaricare l'applicazione Yuneec Pilot dall'App Store o Google Play. Assicurarsi che lo smartphone sia iOS 10.0+ o Android 5.0+.

Come collegare il drone al telefono?

Accendere il drone e il telecomando, quindi aprire l'app. Premere l'icona di ricerca e seguire le istruzioni. È anche possibile connettersi manualmente al WiFi del drone (password sull'etichetta QR).

Cosa fare se il drone deriva in volo?

Effettuare una calibrazione della bussola dall'app, nelle impostazioni. Attendere il blocco GPS prima di decollare.

Come calibrare la bussola?

Nell'app Yuneec Pilot, andare nelle impostazioni e selezionare Calibrazione bussola. Seguire le istruzioni a schermo per ruotare il drone.

Come sostituire le eliche?

Spegnere il drone, svitare l'elica danneggiata e avvitare la nuova. Assicurarsi che sia ben fissata prima di volare.

Qual è l'autonomia di volo?

L'autonomia non è specificata nel manuale, ma è tipicamente di circa 20 minuti per questo tipo di drone.

Il drone è compatibile con tutti gli smartphone?

È compatibile con iOS 10.0+ e Android 5.0+. Utilizzare un cavo adatto (non incluso) per collegare lo smartphone al telecomando.

Come conservare il drone?

Riporre il drone in un luogo asciutto, al riparo dalla polvere. Piegare le braccia e rimuovere la batteria se non lo si utilizza per molto tempo.

Cosa fare in caso di perdita di connessione?

Il drone è progettato per atterrare automaticamente in caso di perdita del segnale. È anche possibile avvicinare il telecomando al drone.

MANUALE UTENTE Mantis G YUNEEC

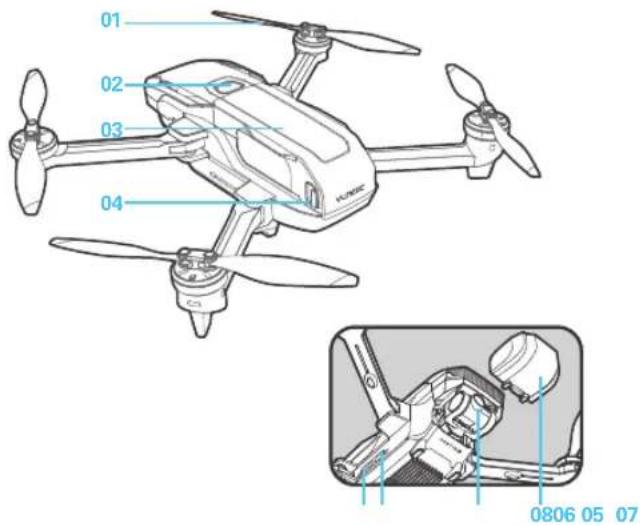

Nome prodotto: Mantis G

Modello: YUNMGA

01 Eliche
02 Pulsante di accensione
03 Batteria
04 Blocco batteria
05 USB tipo C

06 Alloggiamento micro scheda SD
07 Videocamera
08 Protezione della sospensione cardanica

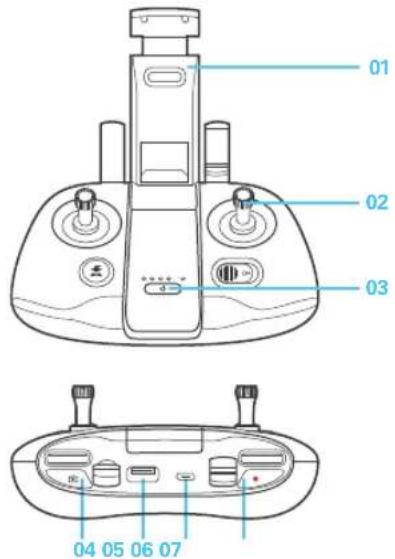

Nome prodotto: Radiocomando Mantis Q

Modello: YUNMQRC

01 Supporto telefono
02 Manopole di comando
03 Pulsante di accensione

04 Pulsante foto
05 Porta USB standard
06 USB tipo C
07 Pulsante di videoregistrazione

Prima del volo

1.Carica del radiocomando

• Per caricare utilizzare la USB tipo C (solo per caricare) per circa 2.5 ore.

2.Preparazione del velivolo

▶ Rimuovere la protezione della sospensione cardanica.

- Prima dell'accensione tutti i bracci e le eliche devono essere aperti. - Per ripiegare il Mantis G seguire le istruzioni di apertura nell'ordine contrario.

3.Carica della batteria di volo

- Premere il pulsante di blocco e rimuovere la batteria di volo.

• Caricare la batteria di volo finché la spia non si accende in verde fisso (circa 1 ora).

- Inserire la batteria di volo nel velivolo spingendola fino a sentire un "clic".

4. Scaricare l'app

- Scaricare l'App Yuneec Pilot. Mantis G supporta iOS 10.0 (o successivi) o Android 5.0 (o successivi).

Primo volo Parte 1

1.Installazione dello smartphone

▶ Estrarre il supporto per il telefono

▶ Inserire lo smartphone

▶Collegare lo smartphone al radiocomando (Cavo IPhone e Android non incluso)

2.Accensione

Per accendere il Mantis G e il radiocomando, premere il pulsante di accensione e tenerlo premuto per due secondi fino a sentire due su oni crescenti.

3. Connessione a Mantis G

• Lanciare l'appYuneecPilot.

- Toccare l'icona di ricerca nella schermata dell'app e seguire le istruzioni visualizzate per collegare il velivolo al proprio dispositivo di comando (oppure selezionare manualmente

Mantis Wi-Fi nelle impostazioni del telefono e immettere la password per completare il collegamento. La password è riportata sull'adesivo con il codice QR del velivolo).

3.Decollo

- Per garantire un volo sicuro arretrare di circa 3 metri (9 ft) rispetto al Mantis G.

Opzione 1

Toccare l'icona [ ↑ ] dell'App e poi scorrere per decollare.

Opzione 2

- Per avviare muovere lemanopole per 1,5 secondi come illustrato di seguito.

- Per decollare sollevare lentamente la manopola sinistra.

▶ Accendere il radiocomando Accendere il Mantis GAvviare i motori Decollo

Primo volo Parte 2

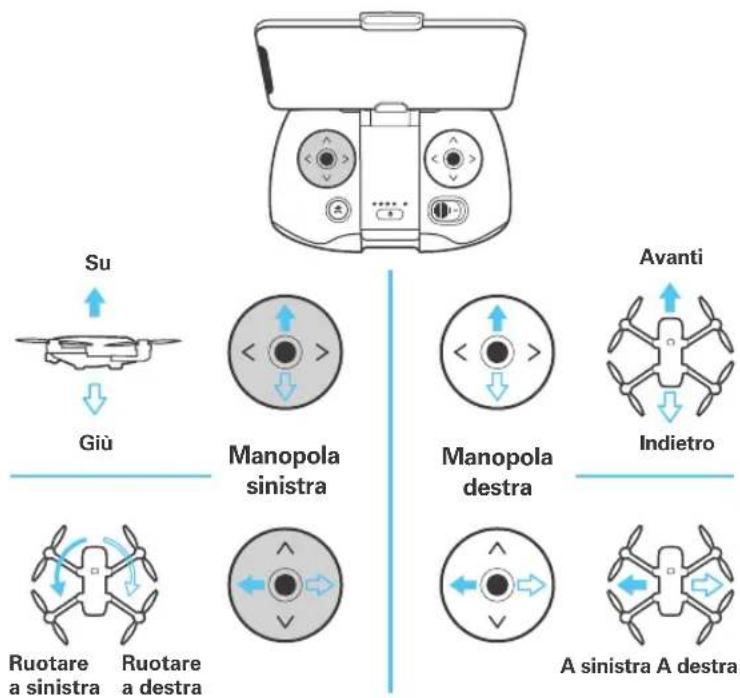

Per controllare la direzione del Mantis G muovere le manopole di comando come illustrato di seguito.

2.Atterraggio1.Controllo della direzione

Opzione 1

Toccare l'icona [ ↓ ] dell'App e poi scorrere per atterrare.

Opzione 2

Per atterrare abbassare lenta- mente la manopola sinis- tra. Per atterrare correttamente, assicurarsi che il velivolo sia lontano da ostacoli od ostruzi- oni, poiché atterrerà diretta- mente sotto il punto in cui staziona in hovering.

• Per spegnere il Mantis, premere il pulsante di accensione e tenerlo premuto per due secondi.
• Per spegnere il controller, premere il pulsante di accensione al centro del controller e tenerlo premuto per due secondi.
  * Se si è riscontrata una leggera deviazione durante il primo volo all' aperto, si consiglia di regolare la bussola e di attendere il segnale GPS prima del decollo. Selezionare la sezione Impostazioni nella propria app e seguire le istruzioni sullo schermo per regolare la bussola.
