Produkttyp	Faltbare Quadrocopter-Drohne
Marke	Yuneec
Modell	Mantis G
Modellnummer	YUNMGA
Fernbedienung	Modell YUNMQRC
Flugakku	Wiederaufladbar, Ladezeit ca. 1 Stunde
Fernbedienungsakku	Wiederaufladbar, Ladezeit ca. 2,5 Stunden
Ladeanschluss	USB Typ-C (Drohne und Fernbedienung)
Speicher	Steckplatz für microSD-Karte
Kamera	Integriert mit Gimbal und Gimbalschutz
App	Yuneec Pilot, kompatibel mit iOS 10.0+ / Android 5.0+
Propeller	4 Propeller inklusive
Akkuverriegelung	Ja
Telefonhalterung	An der Fernbedienung
Flugfunktionen	Automatischer Start/Landung, Richtungskontrolle, Kompasskalibrierung, GPS
Sicherheit	Einschalten mit Doppelton, Motorstopp, automatische Landung
Wartung	Mit einem weichen Tuch reinigen, Wasser vermeiden
Ersatzteile	Propeller, Akkus, Kabel (nicht für Smartphone inbegriffen)
Garantie	Einzelheiten entnehmen Sie bitte der Bedienungsanleitung

Häufig gestellte Fragen - Mantis G YUNEEC

Wie lade ich den Akku der Drohne auf?

Entnehmen Sie den Flugakku aus der Drohne, schließen Sie ihn an das USB Typ-C Ladegerät an. Die Anzeige leuchtet nach ca. 1 Stunde Ladezeit dauerhaft grün.

Wie installiere ich die Yuneec Pilot App?

Laden Sie die Yuneec Pilot App aus dem App Store oder Google Play herunter. Stellen Sie sicher, dass Ihr Smartphone iOS 10.0+ oder Android 5.0+ verwendet.

Wie verbinde ich die Drohne mit dem Telefon?

Schalten Sie die Drohne und die Fernbedienung ein, öffnen Sie dann die App. Tippen Sie auf das Suchsymbol und folgen Sie den Anweisungen. Sie können sich auch manuell mit dem WLAN der Drohne verbinden (Passwort auf dem QR-Etikett).

Was tun, wenn die Drohne während des Fluges driftet?

Führen Sie eine Kompasskalibrierung über die App in den Einstellungen durch. Warten Sie auf die GPS-Sperre, bevor Sie starten.

Wie kalibriere ich den Kompass?

Gehen Sie in der Yuneec Pilot App zu den Einstellungen und wählen Sie Kompasskalibrierung. Befolgen Sie die Anweisungen auf dem Bildschirm, um die Drohne zu drehen.

Wie ersetze ich die Propeller?

Schalten Sie die Drohne aus, schrauben Sie den beschädigten Propeller ab und schrauben Sie den neuen fest. Stellen Sie sicher, dass er fest sitzt, bevor Sie fliegen.

Wie lange ist die Flugzeit?

Die Flugzeit ist in der Anleitung nicht angegeben, beträgt aber typischerweise etwa 20 Minuten für diese Art von Drohne.

Ist die Drohne mit allen Smartphones kompatibel?

Es ist kompatibel mit iOS 10.0+ und Android 5.0+. Verwenden Sie ein geeignetes Kabel (nicht im Lieferumfang enthalten), um das Smartphone mit der Fernbedienung zu verbinden.

Wie lagere ich die Drohne?

Lagern Sie die Drohne an einem trockenen, staubgeschützten Ort. Klappen Sie die Arme ein und entfernen Sie den Akku, wenn Sie sie längere Zeit nicht verwenden.

Was tun bei Verbindungsverlust?

Die Drohne ist so konzipiert, dass sie bei Signalverlust automatisch landet. Sie können auch die Fernbedienung näher an die Drohne bringen.

BEDIENUNGSANLEITUNG Mantis G YUNEEC

DE: Schnellstartanleitung

Fluggerät Steuergerät

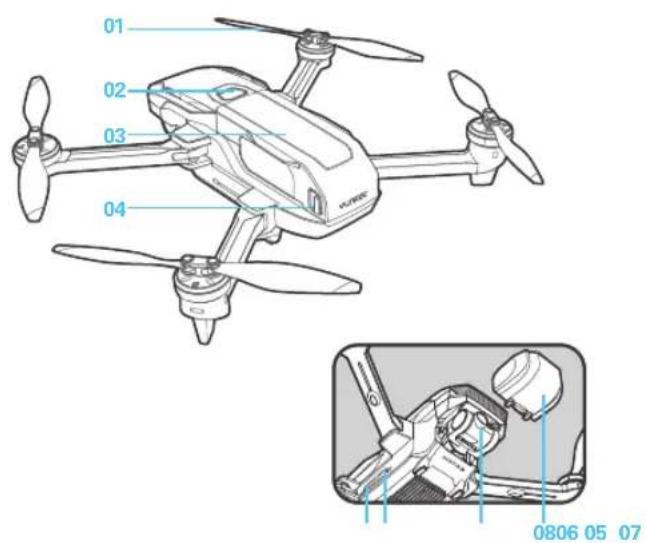

Produktbezeichnung: Mantis G Modell: YUNMGA

01 Propeller
02 Ein/Aus Schalter
03 Akku
04 Batteriefachverriegelung

05 USBTypC
06 Steckplatz für Micro SD Card
07 Kamera
08 Gimbal Protector

Produktbezeichnung: Mantis Q Fernsteuerung Modell: YUNMQRC

01 Telefonhalterung
02 Steuerknüppel
03 Ein/Aus Schalter

04 Foto-Taste
05 Standard USB-Anschluss
06 USBTypC
07 Taste Videoaufzeichnung

Vor dem Flug

1. Fernbedienung laden

- Verwenden Sie zum Laden USB Typ C (nur zum Laden). Dauer: etwa 2.5 Stunden.

2.Fluggerät vorbereiten

▶ Den Gimbal Protector entfernen.

- Vor dem Einschalten müssen alle Arme und Propeller aufgeklappt werden. - Gehen Sie zum Zusammenklappen der Mantis G in umgekehrter Reihenfolge vor.

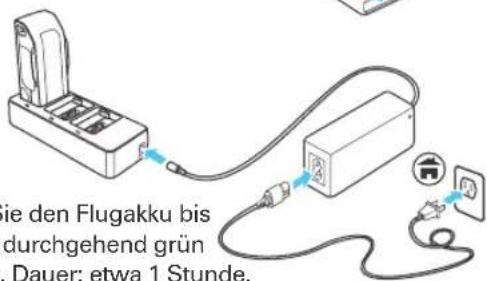

3.Flugakku laden

- Drücken Sie den Verriegelungsknopf und entnehmen Sie den Flugakku.

- Entfernen Sie vor dem Gebrauch den Isolationsstreifen am Batteriestecker.

- Schieben Sie den Flugakku in das Fluggerät, bis Sie einen Klick hören.

4.App Download

- Laden Sie die Yuneec Pilot App herunter. Mantis G unterstützt iOS 10.0 (oder neuer) oder Android 5.0 (oder neuer).

Erstflug Teil 1

1. Befestigung des Smartphones

▶ Ziehen Sie die Telefonhalterung heraus

▶ Befestigen Sie Ihr Smartphone

▶ Verbinden Sie das Smartphone mit der Fernbedienung (iPhone und Android-Kabel nicht im Lieferumfang enthalten)

2.Einschalten

Drücken und halten Sie zum Einschalten des Mantis G und der Fernsteuerung die Ein/Aus Taste für etwa 2 Sekunden, bis Sie zwei aufsteigende Töne hören.

▶ Schalten Sie das Steuergerät ein

3. Mit Mantis Q verbinden

- Yuneec Pilot App starten.

- Tippen Sie in der App auf das Scan-Icon und folgen Sie den Anweisungen, um die Drohne mit Ihrer Steuerung zu verbinden (oder wählen Sie alternativ in den Einstellungen Ihres Telefons das Mantis Wi-Fi aus und geben Sie das Passwort ein, um die Verbindung zu etablieren. Das Passwort befindet sich auf dem QR-Code-Sticker der Drohne.)

4.Abheben

- Treten Sie für einen sicheren Flug etwa 3 m (9 ft.) vom Mantis Q zurück.

Option 1

Tippen Sie zum Abheben auf das Symbol [ ↑ ] in der App und schieben Sie es nach oben.

Option 2

• Bewegen Sie die Steuer-knüppel für 1,5 Sekunden wie unten dargestellt, umdie Motoren zu starten.
• Schieben Sie zum Abheben langsam den linken Steuerknüppel nach oben.

eMantis Gein Starten Sie die Motoren Abheben

1. Richtungssteuerung

Bewegen Sie die Steuerknüppel wie unten dargestellt, um die Flugrichtung des Mantis G zu steuern.

Linker Steuerknüppel

Rechter Steuerknüppel

Links Rechts

2.Landung

Option 1

Tippen Sie zum Landen auf das Symbol [ ↓ ] in der App und schieben Sie es nach unten.

Option 2

Schieben Sie zum Landen den linken Steuerknüppel langsam nach unten. Für eine ordnungsgemäße Landung stellen Sie sicher, dass sich die Drohne nicht in der Nähe von Hindernissen befindet, da Sie direkt an der Stelle landet, über der sie schwebt.

• Zum Ausschalten des Mantis, drücken und halten Sie den Power-Button für zwei Sekunden.
• Zum Ausschalten der Fernsteuerung, drücken und halten Sie den Power-Button in der Mitte des Controllers für zwei Sekunden
  * Falls Sie bei Ihrem ersten Flug im Freien ein leichtes Abdriften feststellen, kann es hilfreich sein, vor dem nächsten Start den Kompass neu zu kalibrieren und zu warten, bis sich das GPS-Signal eingestellt hat. Um den Kompass zu kalibrieren, öffnen Sie die Einstellungen in der App und befolgen Sie die Anweisungen auf dem Bildschirm.
