MANUALE UTENTE HVG74WC5B HOOVER

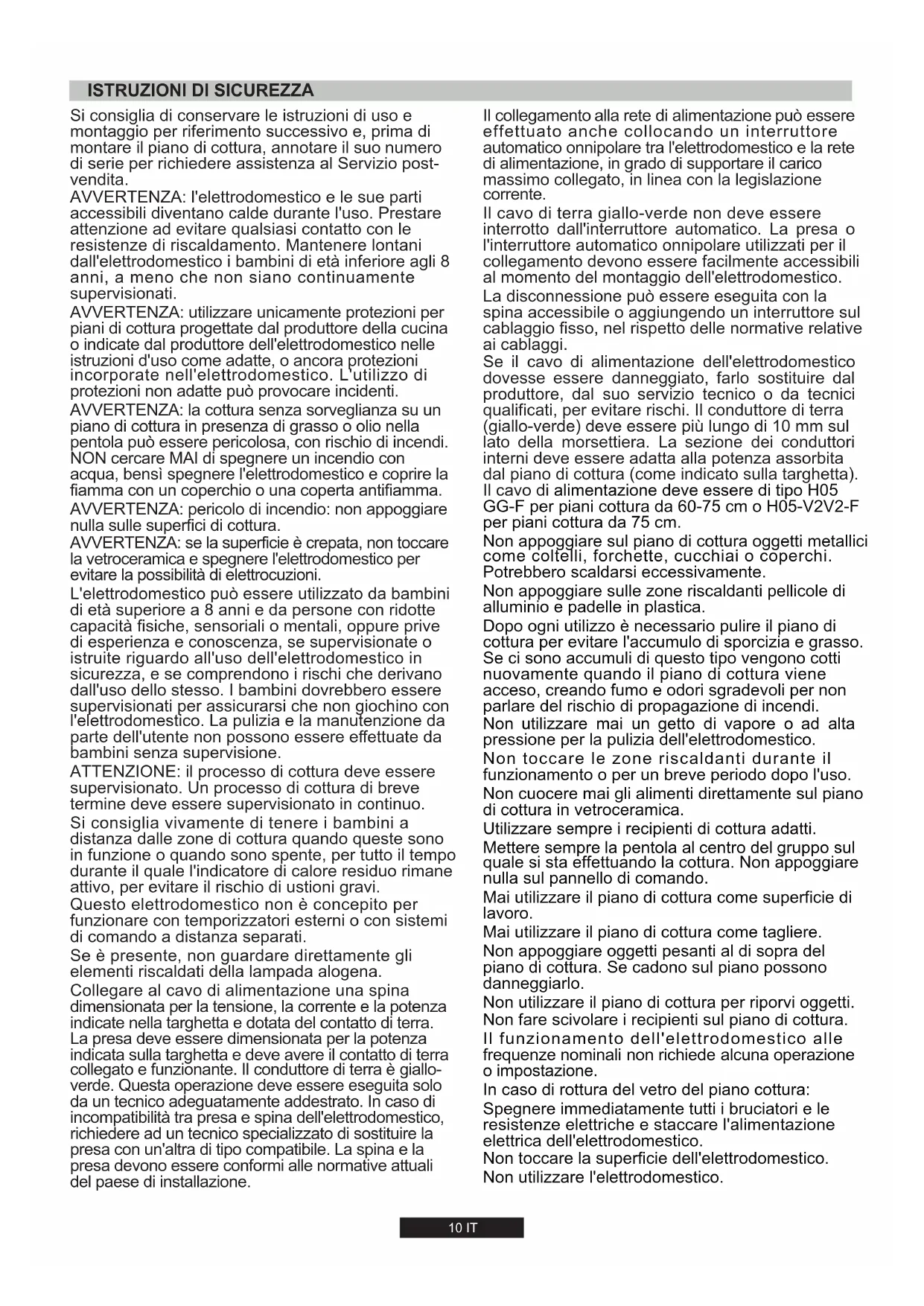

ISTRUZIONI DI SICUREZZA

Si consiglia di conservare le istruzioni di uso e montaggio per riferimento successivo e, prima di montare il piano di cottura, annotare il suo numero di seriese per richiedere assistenza al Servizio post-vendita.

AVVERTENZA: I'elettrodomestico e le sue parti accessibili divertano calde durante l'uso. Prestare attenzione ad evitare qualiasi contatto con le resistenze di riscaldamento. Mantenere lontani dall'elettrodomestico i bambini di età inferioreagli 8 anni, a meno che non siano continuamente supervisionati.

AVVERTENZA: utilizzare unicamente protezioni per piani di cottura progettate dal produttore della cucina o indicate dal produttore dell'elettrodomestico nelle istruzioni d'uso come adatte, o alla protezioni incorporate nell'elettrodomestico. L'utilizzo di protezioni non adatte può provocare incidenti.

AVVERTENZA: la cottura senza sorveglianza su un piano di cottura in presenza di grasso o olio nella pentola cui sono esse pericolosa, con rischio di incendi.

NON cercare MAI di spegnere un incendio con acqua, bensi spegnere l'elettrodomestico e coprire la fiamma con un coperchio o una coperta antifiamma.

AVVERTENZA: pericolodi incendio: non appoggiare nulla sulle superfici di cottura.

AVVERTENZA: se la superficie è crepata, non toccare la vetroceramica e spegnere l'elettrodomestico per evitare la possibilità di elettrocuzioni.

L'elettrodomestico più essere utilizzato da bambini di età superiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, oppure privile di esperienza e conoscenza, se supervisionate o istruite riguardo all'uso dell'elettrodomestico in sicurezza, e se comprehendo i rischi che derivano dall'uso dello stesso. I bambini dovrebbero essere supervisionati per assicurarsi che non giochino con l'elettrodomestico. La pulizia e la manutenzione da parte dell'utente non possono essere effettuate da bambini sulla supervisione.

ATTENZIONE: il processo di cottura deve essere supervisionato. Un processo di cottura di breve terminne deve essere supervisionato in continuo.

Si consiglia vivamente di tenere i bambini a distanza delle zone di cottura quando queste sono in funzione o quando sono spente, per tutto il tempo durante il quale l'indicatore di calore residuo rimane attivo, per evitare il rischio di usioni gravi.

Questo elettrodomestico non è concepito per funzionare con temporizzatori esterni o con sistemi di lavoro a distanza separati.

Se è presente, non guardare direttamente gli elementi riscaldati della lampada alogena.

Collegare al cavo di alimentazione una spina dimensionata per la tensione, la corrente e la potenza indicate nella targhetta e dotata del contatto di terra.

La presa deve essere dimensionata per la potenza indicata sulla targhetta e deve avere il contatto di terra collegato e funzionante. Il conduttore di terra è gialloverde. Questa operazione deve essere eseguita solo da un technician adeguatamente addestrato. In caso di incompatibilità tra presa e spina dell'elettrodomestico, richiedere ad un technician specializzato di sostituire la presa con un'altra di tipo compatibile. La spina e la presa devono essere conformi alle normative attuali del paese di INSTALLazione.

Il collegamento alla rete di alimentazione può essere effettuatoanche collocando un interruptore automatico onnipolare tra l'elettrodomestico e la rete di alimentazione, in grado di supportare il carico massimo collegato, in linea con la legislazione corrente.

Il cavo di terra giallo-verde non deve essere interrogatto dall'interruttore automatico. La presa o l'interruttore automatico onnipolare utilizzati per il collegamento devono essere disponibile accessibili al momento del montaggio dell'elettrodomestico.

La disconnessione può essere eseguita con la spina accessibile oaggiungendo un interrottore sul cablaggio fisso, nel rispetto delle normative relative ai cablaggi.

Se il cavo di alimentazione dell'elettrodomestico dovesse essere danneggiato, farlo sostuire dal produttore, dal suo servizio tecnico o da tecnici qualificati, per evitare rischi. Il conduttore di terra (giallo-verde) delve essere più lungo di 10 mm sul lato della morsettiera. La sezione dei conduttori interni delve essere adatta alla potenza assorbita dal piano di cottura (come indicate sulla targhetta).

Il cavo di alimentazione deve essere di tipo H05 GG-F per piani cottura da 60-75 cm o H05-V2V2-F per piani cottura da 75 cm.

Non appoggiare sul piano di cottura oggetti metallici come coltelli, forchette, cucchia o coperchi.

Potrebbero scaldarsi eccessivamente.

Non appoggiare sulle zone riscaldanti pellicole di alluminio e padelle in plastica.

Dopogniutilizzone necessario pulire il piano di cottura per evitare l'accumulo di sporcizia e grasso. Se ci sono accumuli di quello tipo vengono cotti nuovamente quando il piano di cottura viene acceso,creando fumo e odori sgradevoli per non parlare del rischio di propaganda di incendi.

Non utilizzato mai un getto di vapore o ad alta pressione per la pulizia dell'elettrodomestico.

Non toccare le zone riscaldanti durante il funzionamento o per un breve periodo dopo l'uso. Non cuocere mai gli alimenti direttamente sul piano di cottura in vetroceramica.

Utilizzare sempre i recipienti di cottura adatti.

Mettere sempre la pentola al centro del gruppo sul quale si sta effettuant la cottura. Non appoggiare nulla sul pannello di lavoro.

Mai utilizzato il piano di cottura come superficie di lavoro.

Maiutilizzareilpiano di cottura come tagliere.

Non appoggiare oggetti pesanti al di sopra del piano di cottura. Se cadono sul piano posso nanneggiarlo.

Nonutilizzareilpiano dicottura per riporvi oggetti.

Non fare scivolare i recipienti sul piano di cottura.

Il funzionamento dell'elettrodomestico alle frequenze nominali non richiede alcuna operazione o impostazione.

In caso di rottura del vetro del piano cottura:

Spagnere immediatamente tutti i bruciatori e le resistenze elettriche e staccare l'alimentazione elettrica dell'elettrodomestico.

Non toccare la superficie dell'elettrodomestico.

NonutilizzareI'elettrodomestico.

1. ISTRUZIONI PER L'INSTALLATORE

INSTALLARE UN ELETTRODOMESTICO PUO ESSERE UN'OPERAZIONE COMPLICATA CHE, SE NON ESEGUITA CORRETTAMENTE, PUO COMPROMETTERE SERIAMENTE LA SICUREZZA DELL'UTENTE. E PER QUESTA RAGIONE CHE L'OPERAZIONE DEV'ESSERE CONDOTTA DA PERSONALE PROFESSIONALMENTE QUALIFICATO CHE TENGA PRESENTE LE NORME VIGENTI. NEL CASO IN CUI QUESTO AVVISO VENG A IGNORATO E L'INSTALLLATIONE VENG A ESEGUITA DA PERSONALE NON QUALIFICATO, IL PRODUTTORE DECLINA OGNI RESPONSABILITA PER OGNIPROBLEMATECNCIO DEL PRODOTTO SIAIN CASO DIDANNA COSE OPERSONE SIA INASSENZADI ESSI.

1.1 INSTALLAZIONE

Il plano cottura può essere Installato In qualsiasi top che sua resistente ad una temperatura di 100^ e abbia uno spessore di 25-45 mm. La dimensione del vano di Inserimento del plano cottura è molto她在 Figura 2.

Qualora除去 plano cottura vi sua un vano accessibile bisogna predisporre un parete di divisione In materiale Isolante (legno o slmili) (Figura 2.

Qualora II plano venga Incassato In modo che sul suo lato sinistro o destro ci sua的一面, la distance non dev'essere Inferiore a 117 cm (60 cm) o 25 cm (75 cm) (vedere Figura 2); nella distance tra lapane posteriore ell plano devesse di almeno .70 mm La distance tra Il plano cottura e qualsiasi altri appearecchio sopra diesso (es. una cappa) non devesse inferiore a 70 cm.(Figura 4)

Oggetti metallici nel cassetto posso sono raggiungere temperature elevate a seguito del ricircolo dell'aria. Pertanto si consiglia di utilizzare una separazione intermedia in legno.

Importante - Il diagramma In figura 1在哪来？
applicato il sigillante.

Il piano cottura è fissato grazie a morsetti di supporto agganciati alla base.

Quando un piano cottura da 75 cmiene posizionato sopra un60 cm o forno, la parte posteriore delve essere raffreddata ad aria.

1.2. LOCAZIONI CONSIGLIATE

Questo apparecchio può essere installato in accordo con il regolamento vigente e solo in un ambiente ben ventilato. Leggere le istruzzioni prima dell'installazione o l'uso dell'apparecchio.

Un piano gas produce umidità e calore nell'area in cui è installato. Per questa ragione bisogna garantire una Buona ventilazione siatramite passaggio di aria naturale sia grazie all'installazione di una cappa d'aspirazione. Un uso intensivo e prolongato dell'apparechio richiede una ventilazione maggiore, come l'apertura di una finestra o augmentando la velocità di ventole di raffreddamento, se possible. Se non vi è la possibilità di installare una cappa, un aspiratore più essere installato su una parete esterna o su una finestra affinché ci siano delle correnti d'aria nell'area.

Una ventola elettrica è in grado di assicurare unchio. L'installatore dovra seguirgli standard nazionali pertinenti.

2.1 CONNECTION ELETTRICA.

Controllare i dati sulla placca segnaletica, situata sotto l'unità, per assicurarsi che il collegamento elettrico sia corretto. Prima della connessione, controllare I'impianto di messa a terra. Per legge, quest'apparecchio delve avere la messa a terra. Se esta operazione non viene eseguita, il produttore non sare responsabile di eventuali danni occorsi a persone o proprietà. Se non è gli applicata una spina, aplicarne una appropriata come indicate sulla placca segnaletica. Il cavo di messa a terra è di color verde/giallo. La spina delve essere posizionata in modo tale che sua sempre accessibile. Qualora il piano cottura via connesso direttamente all'alimentazione principale, bisognerà predisporreanche un salvavita. Se il cavo di alimentazione è danneggiato dovra essere sostituito da personale qualificato in modo da prevenir qualsiasi potenziale rischio. Il cavo di messa a terra (di color verde/giallo) delve essere più lungo di almeno 10mm rispetto ai cavi neutro e fase. La sezione del cavo usato delve essere delle giuste dimensioni in base all'assorbimento dell'apparecchio.

Si prega di controllare la placca segnaletica per i dettagli riguardanti la potenza dell'aparecchio e assicurare che il cavo di connessione sia dei tipi 3 × 0.75 ~mm^2 H05 GG-F per piani cottura da 60-75 cm o H05-V2V2-F per piani cottura da 75 cm.

Alimentazione principale	FASE	F	Cavo Marrone
	TERRA		Cavo Verde/Giallo
	NEUTRA	N	Cavo Blu

Il mezzo di disconnessione deve essere incorporenato nel cablaggio fisso in accordo con le leggi di cablaggio. Per il collegamento diretto alla rete, è necessario prevedere un dispositivo che assicuri la disconnessione dalla rete, con una distanza di aperture dei contatti che consenta la disconnessione completa nelle condizioni della categoria di sovratensione III, conformmente alle regole di installmente.

2.2. CONNECTION GAS

Queste istruzioni sono per personale qualificato, l'installazione dell'apparecchio deve seguire le direttive standard nazionali. (Solo per U.K.: per legge l'installazione deve essere commissionata ad un operatore "Corgi")

Qualsiasi operazione deve essere svolta staccando la corrente elettrica.

La placca segnaletica sotto il piano cottura在哪 il tipo di gas con cui bisogna allacciare l'apparecchio. La connessione all'alimentazione gas principale delve essere apportata dopo aver controllato che sua regolata in base al tipo di gas previsto dall'apparecchio. Se non è regolata correttamente guardare le istruzioni nei paragrafi seguenti per cancellare le impostazioni gas.

Per il gas liquido GPL usare dei regolatori di pressione che siano conformi con gli standard nazionali.

• Usare solo tubazioni, guarnizioni e sigillanti che siano conformi con gli standard nazionali.

Per alcuni modelli viene fornito in dotazione una raccordo conico, comme attrezzzatura per l'installazione, nei paesi dove è obbligatorio per legge; in Figura 8iene molto come riconoscere i diversi tipi di raccordi (CY=cilindrico, CO=conico). In qualsiasi caso la parte cilindrica del raccordo sera connessa al piano cottura.

Quando la connessione del piano all'alimentazione gas verrà effettuata utilizzando manicotti flessibili assicurarsi che la distanza massima coperta dal tubo non superi 2 metri.

Il tubo flessibile deve essere sistematico in modo tale che non possa entrare in contatto con parti mobile dell'unità abitativa (ad esempio un cassetto) e non passi atraverso alcuno spazio che sia suscettibile a congestionamento.

Per prevenir qualsiasi danno al piano seguire l'installazione segundo esta sequenza : (Figura 6)

1) Come illustrato, assemblare le parti in sequenza:

A: 1/2 Adattatore cilindrico maschio

B: 12 Sigillante

C: 1/2 Adattatore gas femmina conico-cilindrico o cilindrico-cilindrico

2) Stringere le giunture con la chiave inglese, ricordando di detettere le tubature in posizione.

3) Attaccare I'elemento C all'alimentazione gas usando tubi di rame o manicotti flessibili in acciaio.

IMPORTANTE: eseguire un ultimo controlo con una soluzione a base di sapone per controllare che le tubature non perdano. Non usare mai una fiamma. Inoltre assicurarsi che il manicotto flessibile non venga aicontatto con una parte mobile della cucina (es. cassetto) e che non sia situato dove possa essere danneggiato.

Attenzione: se si avverte odore di gas in vicinanza dell'apparecchio spegnere l'alimentazione e chiamare il technician. Non cercare un'eventuale perdita con una fiamma.

2.3 ADATTARE IL PIANO COTTURA CON. DIVERSI TIPI DI GAS

Per adattare il piano cottura all'uso di diversi tipi di gas, seguire le seguenti istruzioni:

• rimuovere le griglie e i bruciatori
• insere una chiave esagonale a tubo (7 mm) dentro il supporto bruciatore ()Figura 7
• svitare l'inietatore e sostituiro con uno compatibile con il tipo di gas che verrà utilizzato (vedere la tabella tipi di gas).

2. REGOLARE IL MINIMO DELLA FIAMMA4.

Dopo aver acceso i bruciatori, girare la manopola del gas sul minimo quando rimuovere la manopola (puo esere rimossa con una leggera pressione).

L'apparecchio più essere usato da bambini dagli 8 anni in su e persone con ridotte capacità fisiche, sensoriali o mentali oswana espersienza e conoscenza del prodotto se supervisionate o dando loro istruzioni riguardo al funzionamento dell'apparecchio in maniera sicura e coscente del rischio possibile.

Usare una piccola estermità come un cacciavite per regolare la vite come migliorato in Figura 9. Girando la vite in senso orario si riduce il flusso di gas, viceversa in senso antiorario si aumento il flusso - Usate quosti aggiustamenti per ottenere una fiamma approximativamente di 3/4 mm di lunghezza dopodiché riposizione rilopositionare la manopola. Nel caso in cui l'alimentazione si da tipo GPL - la vite per regolare la fiamma ideale deve essere ruotata (in senso orario) verso fine corsa. Una volta che si è impostata la nuova regolazione, sostituire la vecchia placca segnaletica sull'apparecchio con una adatta al tipo di alimentazione gas che è stata installata.

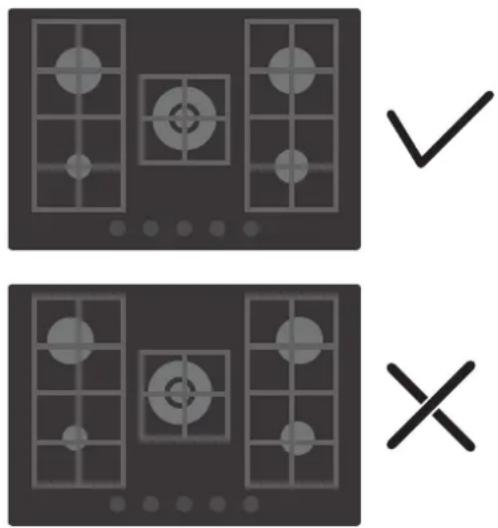

3. USO DEL PIANO - ISTRUZIONI UTENTE

Quest'apparecchio deve essere utilizzato solo per gli scopi con cui è stato pensato, qualiasi sono utilizzato perché essere considerato improprio e quindi pericoloso. Il produttore non è responsable per qualiasi danno o perdita dovuti ad un uso inappropriato.

Questo apparecchio non è pensato per essere usato da persona (inclusi bambini) con handicap fisici, sensoriali o capacità mentali limitate, con mancanza di esperienza e conoscenza, a meno che non siano supervisionati o struiti all'uso dell'apparechio da una persona responsable della loro incolumnà.

I bambini devono essere supervisionati per assicurare che non giochino con l'apparecchio.

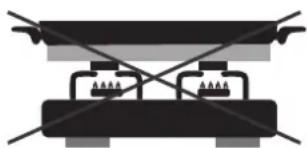

Non usare mai due diversi brucatori contemporaneamente per scaldare una pentola.
Non usare mai piastre metalliche, piastre Teppanyaki, pesciere e pentolame simile se il piano cottura ha la superficie in vetro.

Prima di accendere il piano cottura a gas, accertarsi che i tappi del bruciatore siano collocati correttamente in posizione. Questo piano cottura è dotato di accensione elettronica per l'accensione del bruciatore.

Per accendere i brucitori, procedere come segue: Premere e ruotare in senso antiorario la manopola fino al simbolo della fiamma più grande o in posizione 10, quando tenerla premuta 5 secondi dopo l'accensione. Ilsystema di accensione continuera a generate scintille fino a quando la manopola di commande rimane premuta.

Avvertenza: in mancanza di elettricità, per accendere il bruciatore utilizzare un fiammifero o un ascendino, effettuating le seguenti operazioni:

• Collocare un fiammifero acces o un ascendino vicino al bruciatore
• Premere e ruotare in senso antiorario la manopola fino al simbolo della fiamma più grande o in posizione 10, quando tenerla premuta 5 secondi dopo l'accensione

Avverenza: se dopo 5 secondi il bruciatore non si è accesso, non insistere e attendere almeno 1 minuto prima riprovare ad accendere il bruciatore.

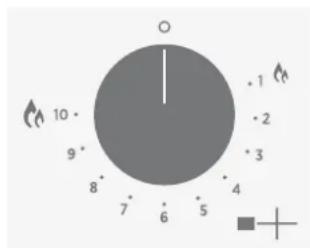

MANOPOLE DI CONTROLLO

Ogni manopola controlling a bruciatore, come indicate alla serigrafia. Le manopole hanno 10 regolazioni, nella fiamma più alta a quella più Bassa. Non provare mai a passare da 0 a 1 (senso orario)

Indicatori
+	Bruciatore controllato dalla manopola di lavoro
o	Bruciatore spento
10·	Regolazione alla massima potenza e accensione elettrica
·1	Impostazione della minima potenza

AVVISIGENERICI:

Per risultati miglior, la dimensione delle pentole deben seguire la dimensione del bruciatore come migliorato qui a seguito. Tabella A.

Tabella A

Tipo di bruciatore	Ø / (cm)	Potenza (kW)	G20/20 mbar (Metano)	G30/28-30 mbar (LPG)
AUX Ausiliario	10 - 18	1,00	95 l/h	73 g/h
SR Semi rapido	12 - 22	1,75	167 l/h	127 g/h
R Rapido	16 - 26	2,70	257 l/h	196 g/h
DC 4,5 kW Mono	16 - 26	4,50	429 l/h	327 g/h

Per contentitori più piccoli il bruciatore gas può essere regolato in modo che la fiamma non superi la pase della pentola. Recipienti con una base concava o convessa non sono甚么e usati.

ATTENZIONE: se un bruciatore si spegne accidentalemente, riportare la monopola sulla posizione spenta e non tentare di riaccenderlo prima che sia passato 1 minuto.

Se col passare del tempo il rubinetto del gas si indurisce è necessario lubricificarlo.

Questo tipo di operazione deve essere eseguita da personale qualificato.

4. MANUTENZIONE E PULIZIA

Prima di pulire il piano cottura, assicurarsi che l'apparecchio si ia raffreddato.

La pulizia e la manutenzione non dovrebbero essere fatto da bambini sulla supervisione.

Rimuovere la spina dalla presa corrente o (se connessa direttamente all'alimentazione generale) togliere la corrente dall'impianto generale.

Non usare sostanje abrasive, detergenti corrosivi, agenti sbiancanti o acidi. Evitare agli tipo di acido o sostanza alcalina (limone, aceto, etc.) per pulire le parti smaltate, laccate o in acciao inox.

Quando bisogna pulire le parti smaltate, laccate o cromate, usare acqua calda con sapone o un detergente non corrosivo. Per l'acciaio antimacchia useare una soluzione appropriata.

I bruciatori possono essere puliti con acqua e sapone. Per ripristinare la loro brillantezza originale, usare un comune prodotto di pulizia per superfici in acciaio. Dopo averi puliti, asciugarli e ricollocarli al loroippo.

E importante che i brucatori vengano riposizionati correttamente. Griglie cromate e brucatori

Le griglie cromate e i bruciatori tendono a divertare scuri con l'uso. Questo è un fenomeno normale ed inevitable, che tuttavia non compromette assolutamente il buon funzionamento del piano cottura. In anni caso sono disponibili, presso i centri servizio post vendita, i pezzi di ricambio.

5. RIPRISTINO

Prima di contattare un technician del Centro Assistenza si prega di controllare:

• de la spina sua ben inserta e collegata;
• Ce l'alimetazione gas non sia difettosa.

Se il malfunzionamento non è identificabile: specnere l'apparecchio - non manometterlo - e chiamare il Centro Assistenza.

6. RISPERTTO DELL'AMBIENTE

Questo appearecchio è contrassegnato in conformità alla Direttiva europea 2012/19/EU sulle apparecchiature elettriche ed elettroniche (WEEE). I WEEE contengono via sostenze inquinanti (che possono provocare consequences negative sull'ambiente) che componenti di base (che possono essere riutilizzati). E' importante che i WEEE siano soggetti a trattamenti specifici per

rimuovere e smaltire correttamente tutti gli inquinanti e recuperare tutti i materiali. I singoli possono giocare un ruolo importante nell'assicurare che i WEEE non diventino un problema ambientale; è essenziale seguire alcune regole di base:

• i WEEE non devono essere trattati come rifiuti domestici;

• i WEEE devono essere portati ai puniti di raccolta apposti gestiti dal comune o da società registrate.

In molti paesi, per i WEEE di grande dimensioni, potrebbe essere presente la raccolta domestica. Quando si acquista un nuovo apparecchio, quello vecchio potrebbe essere restituito al rivenditore che deve acquisirlo Gratisamente su base singola, sempre che l'apparecchio sia del tipo equivalente e abbia le stesse funzioni di quello acquistato.

SALVARE ERISPETTARE L'AMBIENTE

Ove possibl,utilizzare il coperchio per copire la padella.Regolare la fiamma per non superare il diametro della padella.

7. DICIHIARAZIONE DI CONFORMITA

L'elettrodomestico é conforme alla Direttiva Europea 2009/142/CE (GAD) e a partire dal 21/04/2018 con il regolamento GAR (Gas Appliances Regulation) 2016/426.

Apponendo la marcatura C es su questo prodotto, dichiariamo, sotto la nostra responsabilità, di ottemperare a tutti i requisiti relativi alla tutela di sicurezza, salute e ambiente previsti dalla legislazione europea in essere per quello prodotto.

8. GARANZIE

Il prodotto è garantito,或者其他 che ai sensi di legge, alle condizioni e nei termini riportati sul certificato di garanzia convenzionale inserito nel prodotto. Il certificato dovrá essere conservato e migliorato al nostro Centro di Assistenza Tecnica Autorizzato, in caso di necessità, insieme allo scontrino comprovante l'acquisto dell'elettrodomestico. P'uoi consultare le condizioni di garanziaanche sul loro sito internet.

Per ottenere assistenza compila l'apposto form on-line oppure contattaci al numero che trovi indicate nella pagina di assistenza del nostro site internet.

Tabella 1

Piastra del bruciatore	4 Gas - L1 - Diamond	5 Gas - L2 - Central Wok	5 Gas - L3 - 4+1
Bruciatore	AUX/SR/2R	AUX/SR/2R/DC	AUX/2SR/R/DC
Genere	PVUH60MF	PVUH75MF	PVUH75MF
FFD	sì	sì	sì
AUX 1kW	1	1	1
SR1,75kW	1	1	2
R 2,7 kW	2	2	1
DC 4,5 kW Mono	-	1	1
Ingresso nominale di calore	8,15kW	12,65kW	11,70 kW
G20/20 mbar	776 l/h	1204 l/h	1115 l/h
G30/28-30 mbar	593 g/h	920 g/h	850 g/h
Classe di installmente	3	3	3
Voltaggio / Freqenza (V / Hz)	220-240V 50/60Hz	220-240V 50/60Hz	220-240V 50/60Hz
Potenza elettrica in ingresso	1	1	1
Iniezione elettrica	sì	sì	sì
Dimensione prodotto (mm)	595x505x42	745x505x42	745x505x42

Questo appearecchio è stato progettato per uso domestico e non professionale.

La Ditta costrutrice declina agli responsabilità pereventuali errori di stampa conteni nel presente libretto. Si riserva inolte il diritto di apportare le modifiche che si renderanno utili ai propri prodotti senza compromettere le caratteristiche essenziali.
