talento smart CE2 - Interruttore Grässlin - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Interruttore orario modulare (timer)
Marca	Grässlin
Modello	talento smart CE2
Alimentazione	110-230 V AC o 12/24 V DC a seconda della variante
Numero di canali	1 o 2 canali
Montaggio	Su guida DIN (15 mm x 7,5 mm o 15 mm x 12,5 mm)
Dimensioni (circa)	90 x 36 x 58 mm (modulo DIN standard)
Peso (circa)	100 g
Schermo	LCD con retroilluminazione regolabile
Interfaccia wireless	Bluetooth 2,4 GHz (potenza max. 1,8 mW)
Programmazioni	Accensione/Spegnimento, impulso, ciclo, casuale, astro (alba/tramonto)
Priorità dei programmi	Sì (molto bassa, bassa, media, alta, molto alta)
Protezione con codice PIN	Sì
Batteria di backup	Integrata, durata fino a 8 anni senza rete
Estensione canale	Possibile via Bluetooth (fino a 8 canali)
Applicazione mobile	Android e iOS
Sezione del cavo	1 mm² a 2,5 mm²
Coppia di serraggio	1,2-1,4 Nm
Grado di inquinamento	2
Tensione di tenuta	4000 V
Manutenzione e pulizia	Pulire con un panno asciutto; non utilizzare prodotti aggressivi
Sicurezza	Installazione da parte di un elettricista qualificato; rispettare le norme di sicurezza
Ricambi	Batteria di backup integrata non sostituibile dall'utente
Riparabilità	Non riparabile dall'utente; contattare il produttore
Informazioni generali	Manuale disponibile in più lingue; dichiarazione di conformità su www.graesslin.de

Domande frequenti - talento smart CE2 Grässlin

Come impostare la lingua sul talento smart CE2?

Premere il tasto Menu, selezionare Lingua con i tasti freccia, confermare con OK, quindi scegliere la lingua desiderata.

Come collegare l'orologio a uno smartphone?

Attivare il Bluetooth sul telefono, quindi premere il tasto Bluetooth dell'orologio. Il simbolo Bluetooth lampeggia per 2 minuti. Selezionare l'orologio nell'elenco dei dispositivi sul telefono.

Come programmare un'ora di accensione quotidiana?

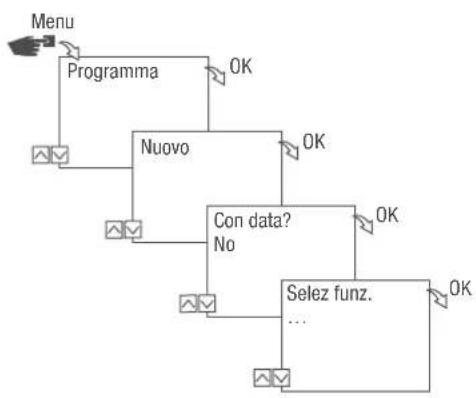

Premere Menu, selezionare Programma > Nuovo. Scegliere No per 'Con data?', quindi selezionare ACCENSIONE. Inserire l'ora e i giorni desiderati, confermare con OK.

Cosa significa la modalità 'Override'?

La modalità Override (OVR) sovrascrive temporaneamente il programma in corso fino al prossimo comando automatico. Ad esempio, per accendere un apparecchio eccezionalmente presto o spegnerlo prima dell'ora prevista.

Come resettare il contatore ore?

Vai in Menu > Configurazione > Contatore ore > Reset, seleziona il canale e scegli Sì per azzerare.

Posso usare caratteri jolly per le date di programmazione?

Sì, durante l'inserimento della data, puoi usare **** per l'anno e ** per il mese. Ad esempio, per eseguire un comando il 13 di ogni mese, inserisci 2016..13 - 2016..13.

Come attivare la modalità 'Astro' per seguire l'alba/tramonto?

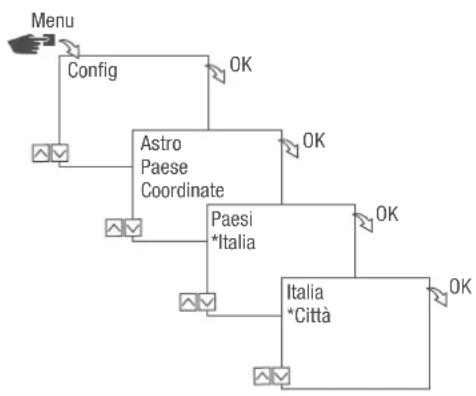

In Menu > Configurazione > Astro, impostare le informazioni sul sito (paese, città o coordinate). Quindi, durante la programmazione di un comando, scegliere Alba o Tramonto come ora.

Cosa fare se lo schermo non si accende?

Verificare l'alimentazione elettrica. Se l'apparecchio è alimentato, la retroilluminazione potrebbe spegnersi dopo 2 minuti di inattività. Premere un tasto per riaccenderla. È possibile regolare la durata in Menu > Configurazione > Retroilluminazione.

Come proteggere l'apparecchio con un codice PIN?

Vai in Menu > Configurazione > PIN, seleziona Inserisci PIN, inserisci un codice a 4 cifre e conferma. Una volta attivato, il PIN è richiesto per qualsiasi modifica.

Come collegare un'estensione canale?

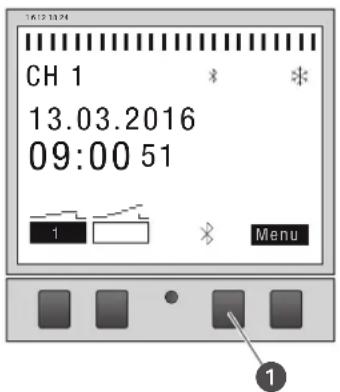

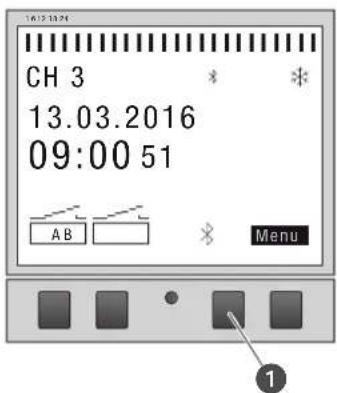

Premere il tasto Bluetooth dell'orologio modulare, poi quello dell'estensione. Nel menu Bluetooth dell'orologio, selezionare Dispositivi BLE, scegliere l'estensione nell'elenco e confermare con +.

MANUALE UTENTE talento smart CE2 Grässlin

Il presente manuale consente un utilizzo sicuro ed efficiente dell'interruttore orario (di seguito "apparecchio"). Il presente manuale costituisce parte integrante dell'apparecchio e deve essere conservato in modo da risultare accessibile in qualsiasi momento a chiunque utilizzi l'apparecchio.

Chiunque utilizzi l'apparecchio deve aver letto per intero e compreso il presente manuale prima di iniziare qualsiasi lavoro. Il presupposto per un lavoro sicuro è rappresentato dal rispetto di tutte le avventenze di sicurezza riportate e delle istruzioni operative del presente manuale. Vigono inoltre le norme antinfortunistiche locali e le disposizioni di sicurezza generali per l'ambito di impiego dell'apparecchio.

Tutela del diritto d'autore

Il presente manuale è protetto dal diritto d'autore.

La cessione del presente manuale a terzi, le riproduzioni di qualsiasi tipo e forma (anche parziali) e lo sfruttamento e/o la divulgazione del relative contento non sono consentiti perché il consenso scritto del produttore, se non per uso interno. Le contravvenzioni obbligano al risarcimento dei danni. Il produttore si riserva il diritto di far valere ulteriori diritti.

Il diritto d'autore è detenuto dal produttore.

Download

Le seguenti informazioni sono disponibili sul site www.graesslin.de:

• Istruzioni da scaricare
  Dati tecnici

Dichiarazione di conformità

Con la presente Grasslin GmbH dichiarare che il tipo di impianto radio "talento smart" risponde ai requisiti della Direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al segunte indirizzo web: http://grgrgesaliteetalento-smadcoformity

Panorama 170

Struttura e funzionamento 170

Sicurezza 175

Installazione 178

Configurazione 180

Prima messa in funzione 180

Impostazione della lingua 181

Impostazione della data e dell'ora 182

Selezione ora legale/ora solare 184

Impostazione delle informazioni sulla posizione 185

Impostazione della correzione Astro 186

Impostazione della retroilluminazione 187

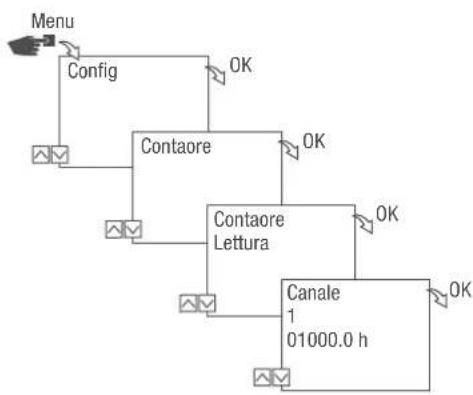

Lettura del contaore 188

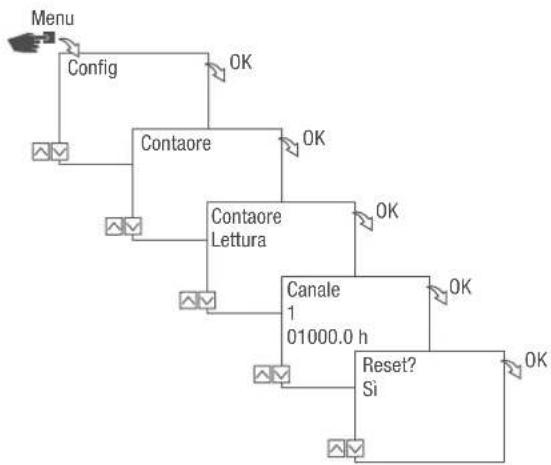

Ripristino del contaore 189

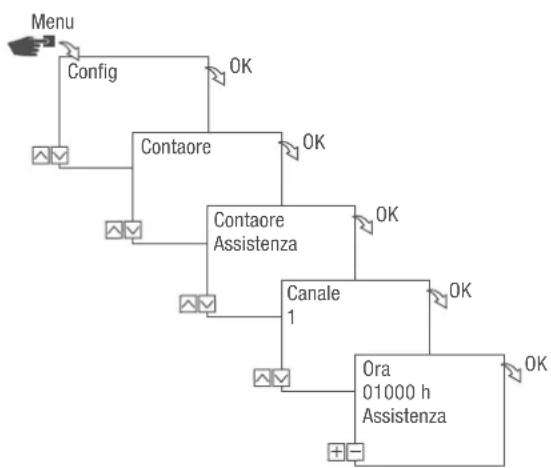

Impostazione del conta di assistenza 190

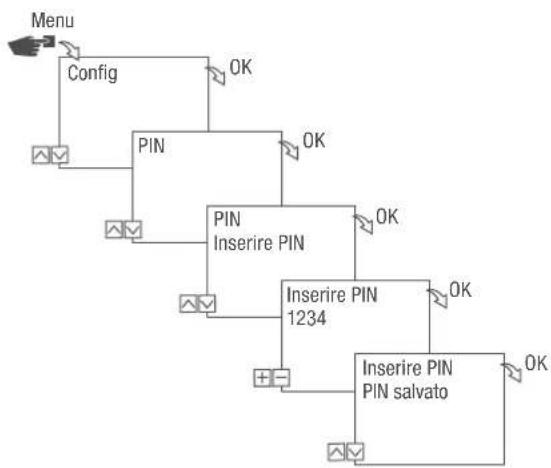

Definizione del PIN 191

Selezione modalità 192

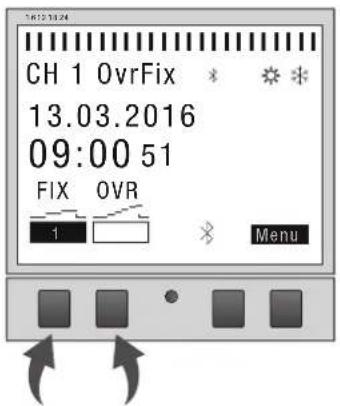

Selezione della modalità d'esercizio 193

Lettura delle impostazioni Bluetooth 195

Collegamento dell'interruttore orario all'estensione di canale 196

Disconnessione dell'estensione di canale dall'interruttore orario 199

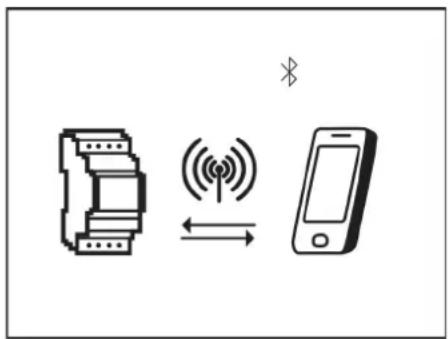

Comando e programmazione di un interrottore orario tramite dispositivi mobili. 200

Programmazione 202

Informazioni sulla programmazione 202

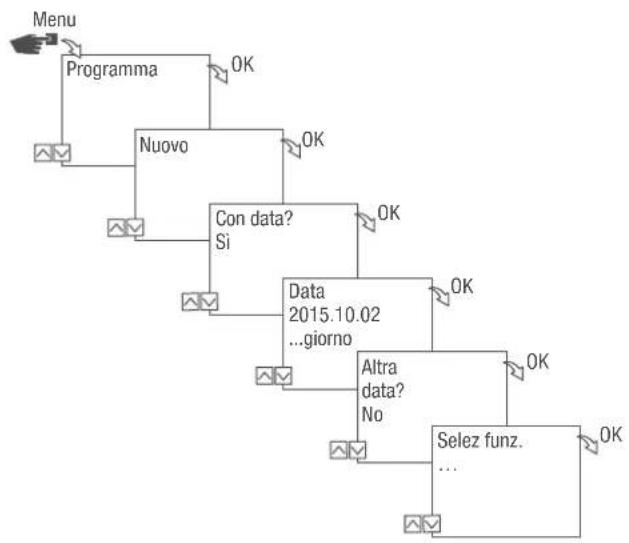

Programmazione dipendente/indipendente alla data 203

Utilizzo dei caratteri jolly 204

Prioritizzazione programmi 205

Creazione di un nuovo programma di commutazione 206

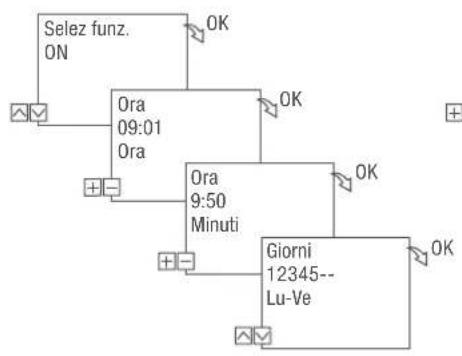

Programmazione del dato ON 206

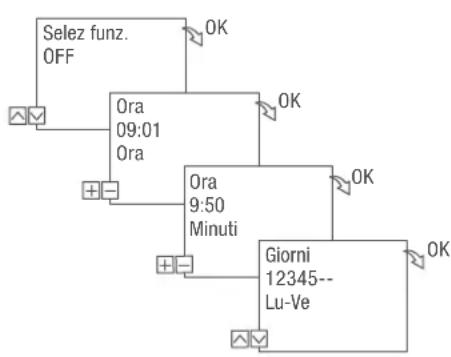

Programmazione del lavoro OFF 208

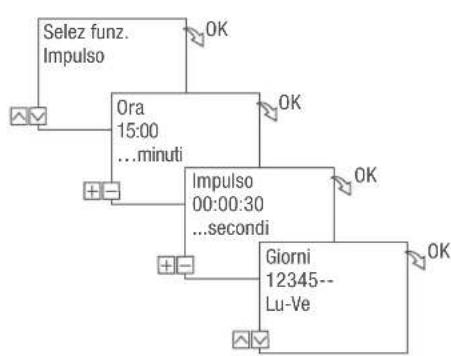

Programmazione della commutazione impulsi 210

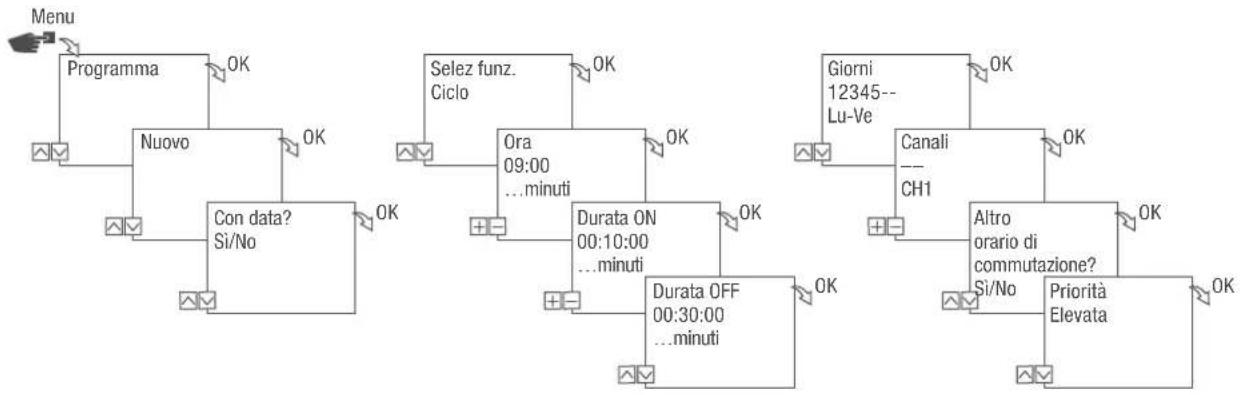

Programmazione della commutazione cicli 212

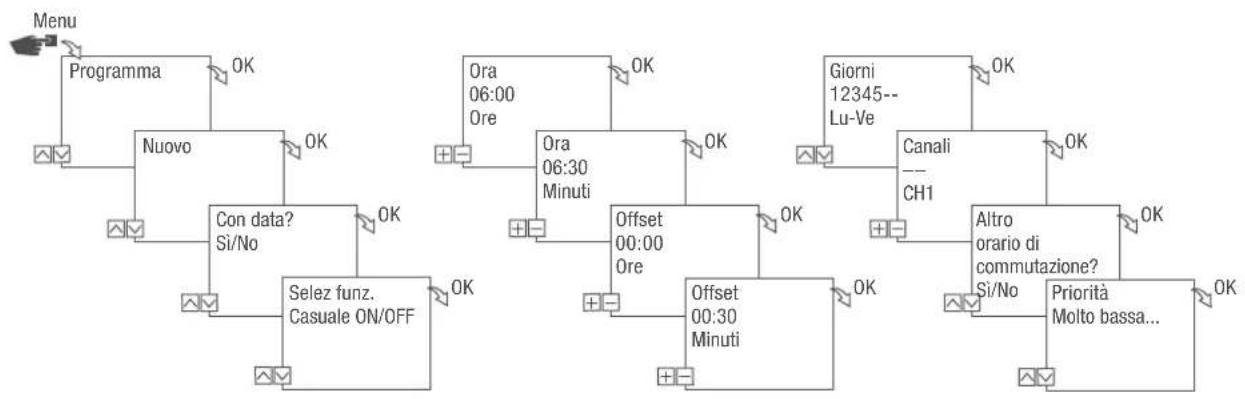

Programmazione della commutazione casuale 215

Visualizzazione, modifica o cancellazione di elementi 217

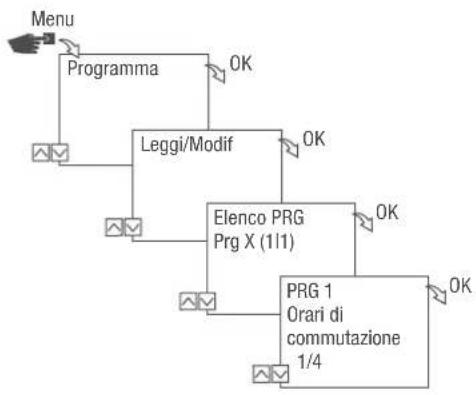

Visualizzazione, modifica o cancellazione di un programma 217

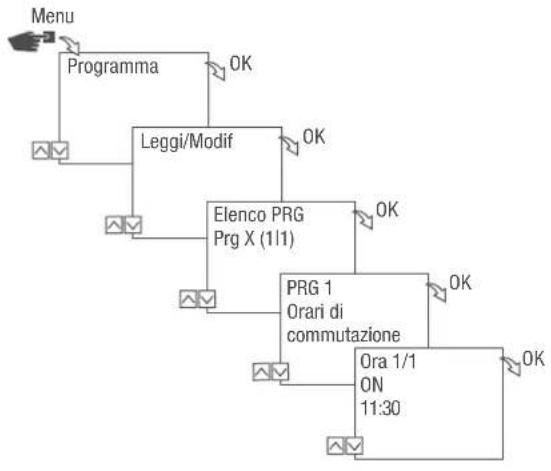

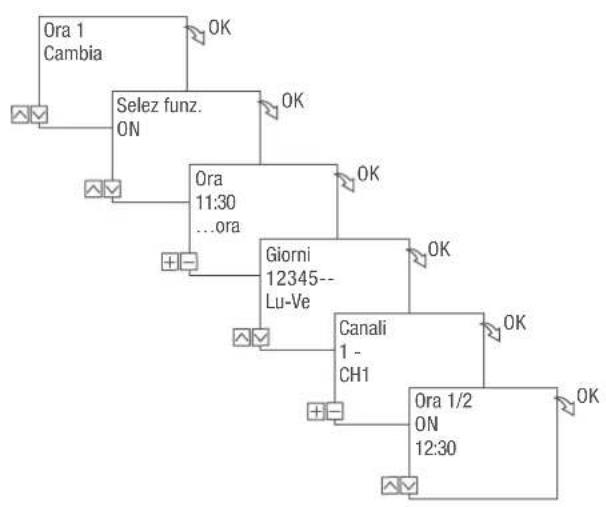

Visualizzare, modificare o cancellare gli orari di commutazione 218

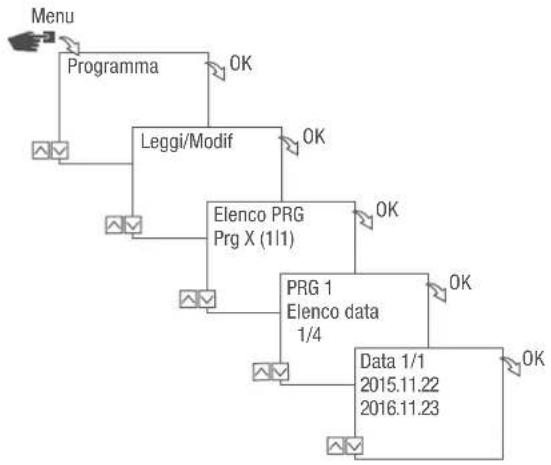

Visualizzazione, modifica o cancellazione dell'elenco data 219
Eliminare tutti i programmi 220

Smaltimento 221

Panorama

Struttura e funzionamento

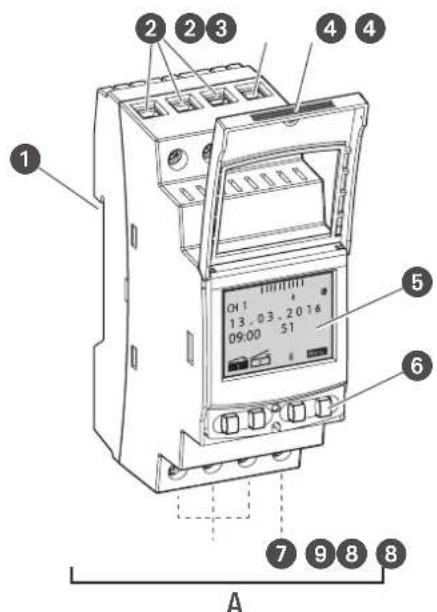

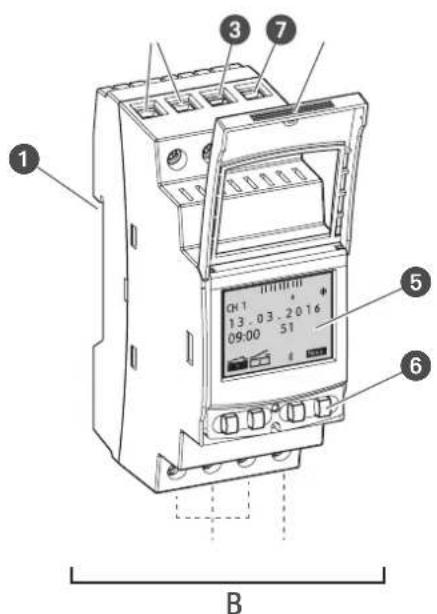

Fig. 1: Interruftore orario

A Interruptatore orario da 1 o 2 canali a 110-230 V
B Interrupttre orario a 12 / 24V

1 Sistema a scatto per montaggio su guida DIN
2 Morsetti di collegamento per canale 2 (solo per variente da 2 canali)
Morsetto di collegamento fase
Alloggamento piombabile
Display
6 Tasti di lavoro
7 Morsetto di collegamento conduttore di neutro
Morsetti di collegamento per canale 1
Morsetto a potenziale zero

Descrizione del funzionamento

L'interruttore orario è un timer che viene montato con un sistema a scatto su una guida DIN (Fig. 1); quello timer attiva l'apparecchio a cui è rispectivamente collegato. L'interruttore orario dispone di 1 o di 2 canali e può essere comandato mediante un display (Fig. 1) con 4 tasti di lavoro (Fig. 1/6). L'interruttore orario può essere programmatico manually oppuretramite un dispositivo mobile. La frequenza del radiosegnale è di 2,4 GHz e la potenza di trasmissione massima è pari a 1,8 mW.

Dati tecnici (DIN EN 60730-1)

Modalità d'azione 1.B

Grado di imbrattamento 2

Tensione a impulso di misurazione 4000 V

I dati tecnici degli apparecchi descritti nel presente manuale si trovano su:

Possibilità di utilizzo

Queste funzioni sono programmabili dall'interruttore orario:

• Programmazione indipendente alla data
• Programmazione in funzione della data
• Programmazione di accensione e spegnimento
  *Programmazione a impulsi, a ciclo e casuale
  *Programmazione basata su alba/tramonto
• Generazione di programma tramite dispositivi mobili
• Queste funzioni dipendono dalla variente

Elementi di visualizzazione e lavoro

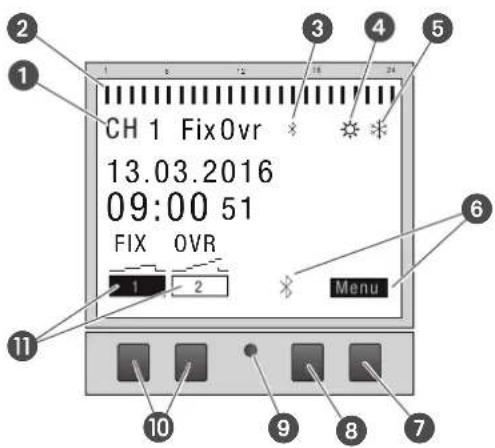

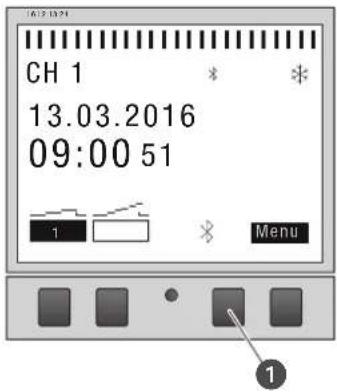

Fig. 2: Struttura del display

Canale
Orari di commutazione programmati
3 Bluetooth
Ora legale
5 Ora solare
6 Indicatori di funzionamento dei tasti a destra
Tastomenu
8 Tasto Bluetooth
9 Tasto Reset
10 Tasti a sinistra
Indicatori di funzionamento dei tasti a sinistra

Indicatori di funzionamento dei due tasti a destra (Fig. 2 / +

Visualizzazione Funzione

Menu Accesso nella modalità di programmazione.

Bluetooth

La digitazione del tasting attiva la funzione Bluetooth e consente di create la connessione.

ESC Premendo brevemente si torna al punto precedente.

Premendo a lungo (2 secondi) si torna alla modalità automatica.

OK Sezione e acquisizione.

<Revocare l'ultima immissione, per es. nell'immissione dell'orario.

Indicatori di funzionamento dei due tasti a sinistra (Fig. 2/0)

Visualizzazione Funzione
FIX	Modalità operativa ON (FISSO) - Il canale è attivato in modo permanente.
1
FIX	Modalità operativa OFF (FISSO) - Il canale è disattivato in modo permanente.
1
OVR	Modalità Override - Il programma in corso viene sovrascritto fino al successivo ordine automatico.
1
1	Modalità automatica ON - Il canale viene attivato in base all'orario di commutazione programmato.
1	Modalità automatica OFF - Il canale viene disattivato in base all'orario di commutazione programmato.
A B	Visualizzazione di un'estensione di canale non collegata.
^	Passa alla voce precedente del menu
v	Passa alla voce successiva del menu
- Premendo brevamente = il valore visualizzato (ora, minuto, secondo) viene ridotto di 1 incremento. Premendo a lungo (2 secondi) = avanzamento rapido. Diminuzione oppure disattivazione con selezione di canale e giorno.
+ Premendo brevamente = il valore visualizzato (ora, minuto, secondo) viene aumento di 1 incremento. Premendo a lungo (2 secondi) = avanzamento rapido. Aumento oppure attivazione con selezione di canale e giorno.

Struttura del menu

Fig. 3: Struttura del menu

• Queste funzioni dipendono dalla variente.

La struttura del menu appeare sul display dopo aver premuto il tasto menu (Fig. 27).

Download dell'app

L'interrottre orario può essere programmatotramite un dispositivo mobile.

L'app mobile è disponibile sia per dispositivi Android che per dispositivi iOS; in alternatively, scannerizzare il codice QR riportato e installare l'app.

Sicurezza

Avvertenze di sicurezza

Nel presente manuale le avvertenze di sicurezza sono contrassegnate da symboli. Le avvertenze di sicurezza sono introdotte da termini di segnalazione che indicano la portata del pericolo.

AVVERTI-MENTO!

La combinazione di questo significo e quello termine di segnalazione indica una situazione potenzialmente pericolosa che, se non evitata, può provocare lesioni gravi,anches mortali.

CAUTELA!

La combinazione di questo significo e quello termine di segnalazione indica una situazione potenzialmente pericolosa che, se non evitata, può provocare ferite lievi o leggere.

AVVERTENZA!

La combinazione di questo significolo e quello termine di segnalazione indica una situazione potenzialmente pericolosa che, se non evitata, può provocare danni materiali.

TUTELA AMBIENTALE!

La combinazione di quello significolo e quello termine di segnalazione indica potenziali pericoli per l'ambiente.

Suggerimenti e consigli

Questo significato evidenza suggerimenti e consigli utili nonché informazioni per un funzionamento efficente e privo di guasti.

Utilizzo conforme alla destinazione d'uso

• L'interruttore orario serve esclusivamente ad accendere apparente elettrici in aree private e commerciali, il cui utilizzo conforme alla destinazione d'uso non lo vieta.
• L'interrottlore orario peut essere installato esclusivamente su guide DIN.

Nell'utilizzo conforme alla destinazione d'uso rientraanche il rispetto di tutte leindicazioni del presente manuale.

Qualsiasi uso che esuli dall'utilizzo conforme alla destinazione d'uso o di altri tipo è considerato uso errato. Eventuali interventi e modifiche all'apparecchio comportano il decadimento della garanzia legale.

AVVERTI-MENTO!

Pericolo per sezione dei cavi insufficiente!

In caso di utilizzo di cavi con una sezione insufficiente cui verificarsi un cortocircuito o un incendio.

• Per i cavi utilizzato solo morsetti di collegamento con una sezione compresa tra 1mm^2 e 2,5mm^2 .

AVVERTENZA!

Danni all'interruttore orario a causa di luogo di installmente scorretto!

In caso di montaggio in luogo di installment Scorretto possono verificarsi danni materiali all'interruttore orario.

• Impiegare l'interruttore orario sostanto in ambienti asciutti e non installarlo in prossimità di apparecchiature con scarica induttiva (motori, trasformatori ecc.)
  Installare l'interruttor orario esclusivamente su guide DIN.

Rischi residui

L'apparecchio è concepito secondo lo stato della tecnia, conformmente ai requisiti di sicurezza attuali. Tuttavia permangono rischi residui che richiedono cautela. Di seguito sono elencati i pericoli residui e i comportamenti e le misure che ne derivano.

Certificazione FCC

ID FCC: 2AHH/-DG

Questo apparecchio è conforme al capitolo 15 delle norme FCC. Il funzionamento è consentito alle seguenti condizioni: (1) Questo apparecchio non deve provocare interferenze dannone e (2) l'apparecchio deve accettare qualsiasi interferenza ricevuta, compreseQL che potrebbero comprometerne il funzionamento.

Corrente elettrica

AVERTI-MENTO!

Pericolo di morte per folgorazione!

Un montaggio e un'installazione inadeguati dell'apparecchio posso sono provocare tensioni elettriche pericolose per l'incomità.

• Far eseguire il montaggio e l'allacciamento esclusivamente a elettrotecnici.

Requisiti per il personale

Elettrotecnico

Per via della sua formazione specialistica, delle sue conoscenze ed esperienze nonché della conoscenza delle norme e disposizioni di riferimento, l'elettrotecnico è in grado di eseguire interventi su impianti elettrici, individuando ed evitando autonomamente potenziali pericoli.

L'electrotecnico è formato appositamente per l'ambito di lavoro in cui opera e conosce le norme e disposizioni pertinenti.

Installazione

Allaccimento elettrico

AVVERTI-MENTO!

Pericolo di morte per folgorazione!

Un montaggio e un'installazione inadeguati dell'apparecchio posso sono provocare tensioni elettriche pericolose per l'incomità.

• Far eseguire il montaggio e l'allacciamento esclusivamente a elettrotecnici.

Personale:

Elettrotecnico

Materiali:

Guida DIN (15 mm x 7,5 mm)
Guida DIN (15 mm x 12,5 mm)

Condizione:

I morsetti di collegamento dei cavi devono avera una sezione compresa tra 1mm^2 e 2,5mm^2

Fig. 4: Montaggio su guida DIN

1. Posizione l'interruttore orario dall'alto sulla guida DIN (Fig. 4) e spingerlo all'indietro sino a quando non si innesta.

Allacciamento elettrico

1. Isolare il cavo di collegamento.

2. Lunghezza di isolamento: 8mm

! Coppie di serraggio Per evitare anni e contatti errati, avvitare i morsetti di collegamento con una coppi a 1,2-1,4 Nm.

Fig. 5: Schema elettrico

A Interruptlore orario da 1 canale a 110 - 230V
B Interrupttre orario da 2 canali a 110 - 230V
C Interrupttore orario a 12 / 24V

1. Connette l'interruttore orario conformmente allo schema elettrico (Fig. 5/A), (Fig. 5/B) oppure (Fig. 5/C).

Configurazione

Batteria di backup

! Riserva di carica ridotta della batteria di backup! In caso di utilizzo senza allacciamento alla rete, la riserva di carica della batteria di backup si riduce. Dop un magazzinaggio di 8 anni nella rete, la batteria di backup è scarica.

Connessiona a dispositivi mobili

Il dato manuale e la programmazione sono possibili solo se non sussiste nessuna connessione attiva ai dispositivi mobili.

Prima messa in funzione

Stato alla segna

Alla segna, il dispositivo è in modalità automatica con le impostazioni per ora, la data e la lingua (in inglese).

Assistente di messa in funzione

Durante il primo azionamento del tasting Menu, un assistente guiderà l'utente atraverso le impostazioni di base, che possono essere verificate ed eventualmente adeguate durante la prima messa in funzione.

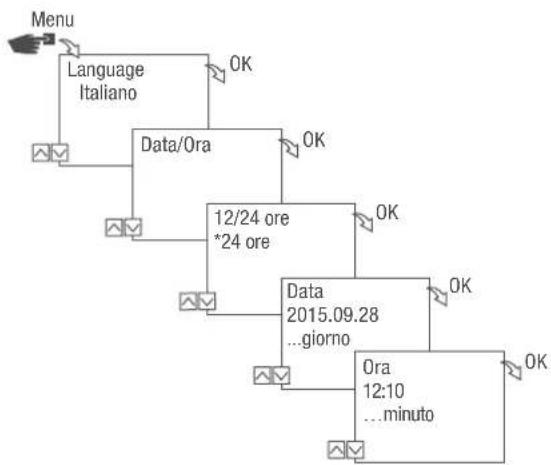

Fig. 6: Prima messa in funzione

Impostazione della lingua

Fig. 7: Impostazione della lingua

1. Premere il tasting Menu.
2. Selezionare Lingua e quindi confermare con OK.

Alla prima messa in funzione si trova sempre Language.

1. Selezionare la lingua e quindi confermare con OK.

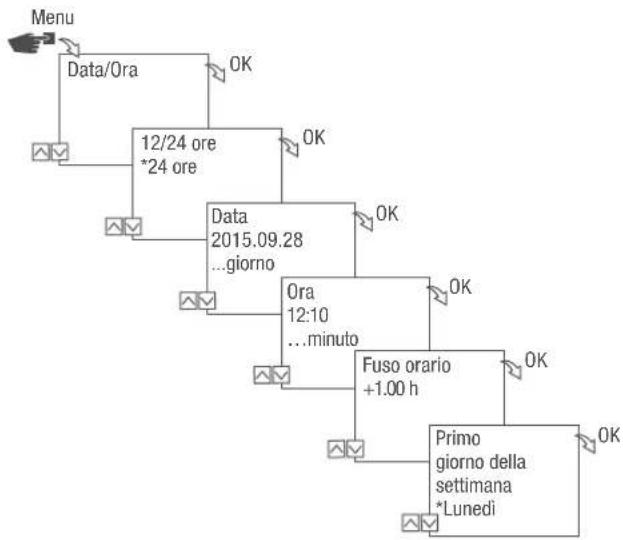

Impostazione della data e dell'ora

Fig. 8: Impostazione della data e dell'ora

1. Premere il tasting Menu.
2. Selezionare Data/Ora e quindi confermare con OK.
3. Selezionare il fornato dell'ora desiderato (念) "Possibili fornati dell'ora" a pagina 183) e quindi confermare con OK.
4. Immettere la data e quindi confermare con OK.
5. Immettere l'ora e quindi confermare con OK.
6. Immettere il fosso orario e quindi confermare con OK.
7. Immettere il primo giorno della settimana e quindi confermare con OK.

Selezione del giorno della settimana

Esemblio:

$$ \begin{array}{l} - 1 ^ {\circ} \text {g i o r n o} = \text {d o m e n i c a} \dots 1 - 5 = \text {d o m} - \text {g i o} \ - 1 ^ {\circ} \text {g i o r n o} = \text {l u n e d i} \dots 1 - 5 = \text {l u n} - \text {v e n} \ \end{array} $$

Possibili formati dell'ora

Impostazione Effetto

24 ore L'ora sera visualizzata nel formato delle 24 ore.

AM/PM L'ora Sara visualizzata nel formato delle 12 ore.

AM = mattina
- PM = pomeriggio

Selezione ora legale/ora solare

Il calcolo automatico dell'ora legale/ora solare più avvenir secondo le impostazioni (« „Possibili impostazioni“ a pagna 184) oppure essere disattivato.

Possibili impostazioni

Impostazione Effetto
UE (impostazione di fabbrica)	Ilchio dell'ora avviene l'ultima domenica di.Marzo e di ottobre. Viene ricalcolato agli anno.
USA	Ilchio dell'ora avviene la seconda domenica di marzo e la prima domenica di novembre. Viene ricalcolato anni.
Adeguamento 1 L'ora legale/ora solare viene ricalcolata anni.
	Ilchio dell'ora avviene la relativa domenica dalle 2 alle 3 (ora legale) o dalle 3 alle 2 (ora solare).Se la data insertita si colloca tra l'1 e il 15 del mese selezionato, ilchio dell'ora avviene sempre la prima domenica.Se la data insertita si colloca tra il 16 e il 31 del mese selezionato, ilchio dell'ora avviene sempre l'ultima domenica.

Adeguamento 2 Il cambio dell'ora avviene agli anni sempre alla stessa data inserita.

No Nessun cambio dell'ora.

Fig. 9: Sezione ora legale e ora solare

1. Premere il tasting Menu.
2. Selezionare ora legale/ora solare.
3. Selezionare l'impostazione desiderata (« „Possibil impostazioni“ a pagina 184) e quando confermare con OK.
4. Dopo aver immesso l'impostazione Adeguamento 1 oppure Adeguamento 2, immettere il mese e il giorno e quindi confermare conOK.

Impostazione delle informazioni sulla posizione

Nel menu Astro vengono definite le informazioni sulla posizione.

Definendo la posizione, i programmi si possono adeguare all'alba e al tramonto della relativa posizione.

Fig. 10: Impostazione delle informazioni sulla posizione

La funzione Astro dipende dalla variente.

1. Premere il tasto Menu.
2. Selezionare Confige quindi confermare con OK.
3. Selezionare l'impostazione desiderata (« „Possibili impostazioni“ a pagina 185) e quando confermare con OK.
4. Selezionale are specifiche dell'impostazione desiderata e quindi confermare con OK. I programmi vengono adeguati all'alba o al tramonto della città selezionata.

Possibili impostazioni

Impostazione Selezione Specifiche

Paese Nome della nazione in cui si trovava la posizione. Viene visualizzata una selezione di città.

Coordinate Grado di latitudine e di longitudine della posizione.

Impostazione della correzione Astro

Nel menu Correzione è possible correggere la programmazione basata su alba etramonto relativamente alla programmazione vera e propria.

Fig. 11: Impostazione della correzione Astro

La funzione di correzione dipende dalla variente.

Se sono state impostate diverse programmazioni basate su alba e tramonto, vengono considerati sempre solo la prima alba e l'ultimo tramonto.

Non è possible correggere commutazione a impulsi, commutazione cicli e commutazione casuale

1. Premere il tasto Menu.
2. Selezionare Confige quindi confermare con OK.
3. Selezionare Astro e quindi confermare con OK.
4. Selezionare Correzione e quindi confermare con OK.
5. Selezionare ON e quindi confermare con OK.

La correzione Astro è attivata e viene impostata singolarmente per agli programmazione.

Impostazione della retroilluminazione

Nel menu Luceiene impostata la durata della retroilluminazione dopo l'ultima pressione di un tasting.

Fig. 12: Impostazione della retroilluminazione

1. Premere il tasting Menu.
2. Selezionare Confige quindi confermare con OK.
3. Selezionare Luce e quindi confermare con OK.
4. Selezionare l'impostazione desiderata («, Possibili impostazioni" a pagina 187) e quando confermare con OK.

Possibili impostazioni

Impostazione Effetto

Fisso ON La retroilluminazione del display resta sempre attiva.

2 min La retroilluminazione del display resta attiva per due minuti dopo l'ultima pressione di un tasting.

Lettura del contaore

Nel menu Lettura contaore vengono visualizzate le ore di esercizio dell'apparecchio.

Fig. 13: Lettura del contaore

1. Premere il tasting Menu.
2. Selezionare Confige quindi confermare con OK.
3. Selezionare Contaore e quindi confermare con OK.
4. Selezionare Leggi e quindi confermare con OK.
5. Selezionare il canale desiderato e quindi confermare con OK.
6. Premere ESC per tornare alla selezione del canale per leggere il contaore per un'alto canale.

Ripristino del contaore

Nel menu Reset è possible impostare il contaore su 0.

Fig. 14: Ripristino del contaore

1. Premere il tasto Menu.
2. Selezionare Confige quindi confermare con OK.
3. Selezionare Contaore e quindi confermare con OK.
4. Selezionare Leggi e quindi confermare con OK.
5. Selezionare il canale e quindi confermare con OK.
6. Selezionare l'impostazione desiderata (« „Possibili impostazioni“ a pagina 189) e quindi confermare con OK.

Possibili impostazioni

Impostazione Effetto

Si II contaore viene ripristinato.

No II contaore continua a contare.

Impostazione del contaore di assistenza

Nel menu Contaore di assistenza è possibile impostare durante quante ore di esercizio deve essere visualizzato un messaggio di assistenza per un canale. L'indicazioneAssistenza CHX si presenta in modalità automatica in alternanza con l'ora.

Fig. 15: Impostazione del contaore di assistenza

1. Premere il tasto Menu.
2. Selezionare Confige quindi confermare con OK.
3. Selezionare Contaore e quindi confermare con OK.
4. Selezionare Assistenza e quindi confermare con OK.
5. Selezionare il canale desiderato e quindi confermare con OK.
6. Impostare l'intervallo (+ / -) e quindi confermare con OK.
7. Premere ESC per tornare alla selezione del canale per impostare il contaore per un'alto canale.

Definizione del PIN

Fig. 16: Definizione del PIN

1. Premere il tasting Menu.
2. Selezionare Confige quindi confermare con OK.
3. Selezionare PIN e quindi confermare con OK.
4. Selezionare Inserire PIN e quindi confermare con OK.
5. Immettere il PIN e quindi confermare con OK.

Tutte le configurazioni, i comandi manuali e le programmazioni sono protetti da PIN e non sono essere modificati alla immettere il PIN.

Selezione modalità

Nel menu Modalità è possibile specificare se devono essere disponibili le funzioni standard o le funzioni avanzate.

Fig. 17: Sezione modalità

1. Premere il tasto Menu.
2. Selezionare Confige quindi confermare con OK.
3. Selezionare Modalità e quindi confermare con OK.
4. Selezionare l'impostazione desiderata (« „Possibili impostazioni“ a pagna 192) e quindi confermare con OK.

Possibili impostazioni

Standard Estesa

• Comando ON/OFF - Comando ON/OFF

• Prioritizzazione programma ( capitolo „Prioritizzazione programmi" a pagina 205)

• Programmazione basata su alba/tramonto
• Programmazione a impulsi ( capitolo „Programmazione della commutazione impulsi“ a pagina 210)
• Programmazione a ciclo ( capitolo „Programmazione della commutazione cici" a pagina 212)
• Programmazione casuale ( capitolo „Programmazione della commutazione casuale“ a pagina 215)

Selezione della modalità d'esercizio

Fig. 18: Modalità d'esercizio

Utilizzando i tasti funzione di sinistra è possibile impostare la modalità d'esercizio del dispositivo.

Possibili impostazioni
FIX1	Permanente ON (FISSO) Canale attivato in modo permanente.
FIX1	Permanente OFF (FISSO) Canale disattivato in modo permanente.
OVR1	Modalità Override ON (OVR) Con la modalità Override, il programma in corso viene tempo-raneeamente sovrascritto.Avviare anticipatamente con "Modalità Override ON" un

La funzione Override è valida solo per il programma in corso e rimane operativa fino all'ordine automatico successivo. In seguito il dispositorio tornerà in modalità automatica.

Esempio:

Un programma giornaliero attiva il dispositivo agli giorni dalle 8 alle 17. Se perché in via eccezionale il dispositivo deve essere attivato più alle ore 6, viene utilizzata la modalità Override.

Possibili impostazioni

Modalità Override OFF (OVR)

Con la modalità Override, il programma in corso viene temporaneamente sovrascritto.

• Terminare anticipatamente il programma in corso con "Modalità Override OFF".

La funzione Override è valida solo per il programma in corso e rimane operativa fino all'ordine automatico successivo. In seguito il dispositorio tornera in modalità automatica.

Esembio:

Un programma giornaliero attiva il dispositivo agli giorni dalle 8 alle 17. Se perché in via eccezionale il dispositivo delve essere disattivato più alle ore 16, viene utilizzata la modalità Override.

Modalità automatica ON II canale viene attivato in base all'orario di commutazione programmato.

Modalità automatica OFF II canale viene disattivato in base all'orario di commutazione programmato.

Lettura delle impostazioni Bluetooth

Fig. 19: Impostazioni Bluetooth

1. Premere il tasting Menu.
2. Selezionare Confige quindi confermare con OK.
3. Selezionare Bluetooth e quindi confermare con OK.
4. Selezionare Smart Link o Generale e quindi confermare con OK.

É possibile leggere le impostazioni (« „Impostazioni Bluetooth" a pagina 195).

É possibile modificare il nome dell'apparecchioattraverso i dispositivi mobili.

Impostazioni Bluetooth

Menu Impostazioni

Smart Link Indirizzo MAC

Nome del dispositivo

GeneraleNumero di versione del software

Numero di series del dispositivo

Collegamento dell'interruttore orario all'estensione di canale

Le possibilità di utilizzo elencate possono essere programmate dall'interruttore orario ed eseguite sul canale desiderato dall'estensione di canale. A tale scopo l'interruttore orario deve essere collegato all'estensione di canale.

Possibilità di utilizzo

• Programmazione independente alla data
• Programmazione in funzione della data
• Programmazione a impulsi, a ciclo e casuale
• Programmazione basata su alba/tramonto
• Generazione di programma tramite dispositivi mobili
• Interfaccia Bluetooth-Low-Energy per la programmazione di accessori e dispositivi mobili

L'estensione è possible solo con determinate varianti.

Preparazione della connessione

Fig. 20: Stabilire una connessione Bluetooth all'interruttore orario.

1. Premere il tasting Bluetooth (Fig. 20/ ①) sull'interruttore orario.

Fig. 21: Impostazioni Bluetooth

1. Premere il tasting Menu.
2. Selezionare Confige quindi confermare con OK.
3. Selezionare Bluetooth e quindi confermare con OK.
4. Selezionare Dispositivi BLE e quindi confermare con OK.

Fig. 22: Stabilire una connessione Bluetooth all'estensione di canale.

1. Premere il tasto Bluetooth (Fig. 22/ sull'estensione di canale.

L'icona Bluetooth lampeggia per 2 minuti. Sul display dell'interruttore orario viene visualizzato un elenco di tutti gli appearecchi disponibili nelle vicinanze.

Concludere il procedimento entro 2 minuti, in caso contrario delve essere ripetu.

Dopo che la connessione viene stabilita per la prima volta, l'interruttore orario si connette automaticamente con il dispositivo mobile nelle vicinanze.

In caso di caduta di tensione la connessione Bluetooth resta attiva per 2 minuti.

Creazione della connessione

Fig. 23: Sezione estensione di canale

1. Dall'interrottore orario selezionare dall'elenco con i tasti a sinistra ( / ) l'estensione di canale da connettere e confirmare con + .

L'estensione di canale connessa viene indicata con#.

1. Confermare la selezione di una nuova estensione di canale con i tasti a sinistra ( / ) e con + .

Fig. 24: L'estensione di canale è collegata all'interruttore orario

1. In presenza di collegamento attivo, l'estensione di canale indica il nome dell'apparecchio collegato (Fig. 24).

Lindicazione sul display commuta tra il nome del dispositivo connesso, la data attuale e l'ora.

Se la connessione è riuscita, il nome del canale passa da “A” e “B” a “3” e “4”, “5” e “6” oppure “7” e “8”.

1. Se l'interruttore orario o l'estensione di canale sono protetti da un PIN, immettere il PIN per l'interrup- tore orario.

Disconnessione dell'estensione di canale dall'interruttore orario

Fig. 25: Sezione estensione di canale

1. Dall'interrottore orario selezionare dall'elenco con i tasti a sinistra ( / ) l'estensione di canale da disconnettere e confermare con -

Le estensioni di canale connesse vengono indicate con#.

1. Confermare la selezione di un'ulteriore estensione di canale da disconnettere con i tasti a sinistra ( / ) e con -

Se la disconnessione è riuscita, il nome del canale passa da "3" e "4", "5" e "6" oppure "7" e "8" a "A" e "B".

Comando e programmazione di un interrottore orario tramite dispositivi mobili

Connessiona a dispositivi mobili

Attraverso una connessione Bluetooth è possible comandare direttamente le funzioni "FISSO ON/OFF" e "Modalità Override (OVR)" dell'interruttore orario.

Fig. 26: Visualizzazione durante la trasmissione dei dati

Le impostazioni e le programmazioni possono essere definite dal dispositivo mobile ed eseguite sul canale desiderato dell'interruttore orario. Le impostazioni e i programmi creati sull'app mobile devono essere trasferiti all'interruttore orario (Fig. 26).

Per la programmazione dell'interruttore orariotramite un dispositivo mobile è necessaria la corrispondente app mobile. L'app mobile è disponibile sia per dispositivi Android che per dispositivi iOS; in alternatively, scannerizzare il codice QR riportato e installare l'app.

Preparazione della connessione

1. Attivare il Bluetooth sul dispositivo mobile.

Fig. 27: Stabilire una connessione Bluetooth all'interruttore orario.

1. Premere il tasto Bluetooth (Fig. 27/ ) sull'interruttore orario.

L'icona Bluetooth lampeggia per 2 minuti. Sul dispositivo mobile viene visualizzato un elenco di tutti gli interrupttori orari disponibili nelle vicinanze.

Concludere il procedimento entro 2 minuti, in caso contrario delve essere ripetuto.

Dopo che la connessioneiene stabilita per la prima volta, l'interruttore orario si connette automaticamente con il dispositoso mobile nelle vicinanze.

In caso di caduta di tensione la connessione Bluetooth resta attiva per 2 minuti.

Creazione della connessione

1. L'interruttore orario delve essere selezionato dal dispositivo mobile.

Quando la connessione è attiva l'interruptore orario在哪 l'icona Bluetooth (FISSO).

Programmazione

Informazioni sulla programmazione

! AVERTENZA!

Riserva di carica ridotta della batteria di backup! In caso di utilizzo alla allacciamento alla rete, la riserva di carica della batteria di backup si riduce.

Prioritizzazione

I comandi di spegnimento hanno la priorità sui programmi di accensione.

Passi di programmazione

Condizione:

Non e presente una connessione attiva a dispositivi mobili.

1. Impostare la data o gli intervalli di date.

In questo menu è possibile specificare quale giorno e a che ora (data da...a) dovrè essere acceso o spento il dispositivo.

1. Stabilire la funzione e l'ora di accensione.

In questo menu è possibile stabilire quale commando di commutazione viene eseguito a quale orario. Queste varianti sono disponibili nelle versioni:

• La funzione ON/OFF è disponibile in tutte le versioni.
• La funzione a impulsi, a ciclo e casuale dipende dalla variente.

Le funzioni e gli orari di commutazione sono essere stabiliti per agli canale in modo indipendente alla data o per diversi intervalli di date ( capitolo „Programmazione dipendente/indipendente alla data" a pagina 203).

PROGRAMMAZIONE DIPENDENTE/INDIPENDENTE DALLA DATA

É possible programme l'interruttore orario con oswana intervallo di date.

Fig. 28: Programmazione con oswana data

Preferenza Inserimento Risultato
Programmare l'interruttore orariozza intervallo di date.	Con data?Selezionale No e quindi confermare con OK.	I comandi di commutazione si appli-cano a prescindere alla data.
Programmare l'interruttore orario con intervallo di date.	Con data?Selezionale Si e quindi confermare con OK.Possono essere definite più intervalli di date. Dopoe aver impostato l'ultimo intervallo di date, selezionare No e quindi confermare con OK.	I comandi di commutazione sono validi per le date e per i periodi definite nella programmazione.

UTILIZZO DEI CARATTERI JOLLY

Quando si insertisce la data è possibile utilizzato caratteri jolly. Ciò consente di programmare gli orari di commutazione ripetiiti che, per es., devono sempre essere eseguiti il primo giorno del mese. Anzché i numero che indicate lo cifre del mese o dell'anno, è possibile selezionare i caratteri jolly **** per l'anno e ** per il mese.

Per selezionare i caratteri jolly, va immesso prima l'anno; verranno poi proposte le altre possibilità. I pulsanti lampeggianti molto dove ci si trovare con (+/-) è possibile insereire l'anno o il mese.

Esempi di date con caratteri jolly

Indicazione della data Esecuzione
2016.**.13 - 2016.**.13	Il lavoro di commutazione viene eseguito il giorno 13 di anni mese.
*****.01 - ****.01	Il lavoro di commutazioneibiene eseguito anni anio il primo giorno di anni mese.

PRIORITIZAZIONE PROGRAMMI

Utilizzato la priorità si determina l'ordine in cui devono essere eseguiti i programmi del dispositivo. Puedecco essere eseguito un dato di commutazione giornaliero, ma atraverso una priorità più elevata sipsu stabilire che in determinati giorni o orari valgano altri orari di commutazione.

Esempio

Un programma giornaliero attiva il dispositivo agli giorni dalle 8 alle 17. Se, per es., il dispositivo non deve essere attivato nel fine settimana o in un giorno festivo, occorre create un programma con priorità più elevata per tali giorni. Questo programmaavrà quindi la precedenza sulle altre impostazioni.

Di norma I'assegnazione della priorità avviene come segue:

• Senza data
• Moltobassa
  Un periodo
• Intermedia
• Con una data definita (per es. 01.01.2016)
  Elevata

Possono essere impostate le seguenti priorità:

Molto bassa
Bassa
Media
Elevata
- Molto elevata

Creazione di un nuovo programma di commutazione

PROGRAMMAZIONE DEL COMANDO ON

Fig. 29: Programmazione del lavoro ON

1. Premere il tasting Menu.
2. Selezionare Programma e quindi confermare con OK.
3. Selezionare Nuovo e quindi confermare con OK.

Il numero delle posizioni di memoria del programma è il numero delle posizioni di memoria del programma. Il numero delle posizioni è il numero delle posizioni del programma. Il numero delle posizioni è il numero delle posizioni del programma. Il numero delle posizioni è il numero delle posizioni del programma. Il numero delle posizioni è il numero delle posizioni del programma. Il numero delle posizioni è il numero delle posizioni del programma.

1. Alla voce di menu Con data? stabilire se il programma di commutazione deve essere programmato con una data ( capitolo ,Programmazione dipendente/indipendente alla data" a pagina 203).
2. Selezionare la funzione ON e quindi confermare con OK.
3. Inserire l'ora e i minuti di accensione (+ / -) e quindi confermare con OK.

A seconda dalla variante: Anziché ora e minuti è possibile selezionare ancche alba (Alba) o tramonto (Tramonto). Alba e tramonto vengono visualizzati come alternativa a ora e minuti.

1. Con correzione Astro attivata, selezionare l'impostazione desiderata e quindi confermare con OK.

Possibili impostazioni correzione Astro

Impostazione Effetto
hh:mm	-- La correzione è disattivata.
hh:mm	Il lavoro di commutazione viene eseguito solo se l'alba avviene dopo l'orario impostato.
hh:mm	Il lavoro di commutazione viene eseguito solo se l'alba avviene prima dell'orario impostato.
hh:mm	Il lavoro di commutazione viene eseguito solo se il tramonto avviene dopo l'orario impostato.
hh:mm	Il lavoro di commutazione viene eseguito solo se il tramonto avviene prima dell'orario impostato.

1. Selezionare le specifiche dell'impostazione desiderata della correzione Astro e quindi confermare con OK.
2. Impostare uno o più giorni della settimana ( / ) ai quali si applica il tempo di commutazione e quando confermare con OK.

I giorni della settimana 1 - 5, 6 - 7 e 1 - 7 sono preimpostati. I singoli giorni della settimana posso essere impostati (+/-) alla voce di menu "Seleziona giorn".

1. Selezionale il canale (+/-) per cui deve essere impostato il tempo di commutazione e quindi confermare con OK.

La selezione del canale viene visualizzata solo a partire da 2 canali.

• Canale attivo
• Canale inattivo

• Per create un nuovo orario di commutazione, selezionare Si e quindi confermare con OK.

• Accettare la priorità consigliata automaticamente e quando confermare con OK oppure modificare la priorità.

La scelta della priorità è possibile solo in modalità avanzata (↓ capitolo „Prioritizzazione programmi" a pagina 205).

PROGRAMMAZIONE DEL COMANDO OFF

Fig. 30: Comando di programmazione OFF

1. Premere il tasting Menu.
2. Selezionare Programma e quindi confermare con OK.
3. Selezionare Nuovo e quindi confermare con OK.

Il numero delle posizioni di memoria del programma è il numero delle posizioni di memoria del programma è il numero delle posizioni di memoria del programma è il numero delle posizioni di memoria del programma è il numero delle posizioni di memoria del programma è il numero delle posizioni di memoria del programma è il numero delle posizioni di memoria del programma è il numero delle posizioni di memoria del programma è il numero delle posizioni di memoria del programma è il numero delle posazioni di memoria del programma è il numero delle posazioni di memoria del programma è il numero delle posazioni di memoria del programma è il numero delle posazioni di memoria del programma è il numero delle posazioni di memoria del programma è il numero delle posazioni di memoria del programma è il numero delle posazioni di memoria del programma è il numero delle posazioni di memoria del programma è il numero delle posazioni di memoria du programmatiche è il numero delle posazioni di memoria du programmatiche.

1. Alla voce di menu Con data? stabilire se il programma di commutazione deve essere programmatico con una data ( 念 capitolo ,Programmazione dipendente/indipendente alla data" a pagina 203).
2. Selezionare la funzione OFF e quindi confermare con OK.
3. Inserire l'ora e i minuti di accensione (+ / -) e quindi confermare con OK.

A seconda dalla variente: Anziché ora e minuti è possibile selezionare ancche alba (Alba) otramonto (Tramonto). Alba e tramonto vengono visualizzati come alternativa a ora e minuti.

1. Con correzione Astro attivata, selezionare l'impostazione desiderata e quindi confermare con OK.
2. Selezionale le specifiche dell'impostazione desiderata della correzione Astro ( 念 capitolo „Programmazione del dato ON" a pagina 206) e quindi confermare conOK.
3. Impostare uno o più giorni della settimana ( / ) ai quali si applica il tempo di commutazione e quando confermare con OK.

I giorni della settimana 1 - 5, 6 - 7 e 1 - 7 sono preimpostati. I singoli giorni della settimana posso sono essere impostati (+/-) alla voce di menu "Seleziona giorn".

1. Selezionare il canale (+ / - ) per cui deve essere impostato il tempo di commutazione e quando confermare con OK.

La selezione del canale viene visualizzata solo a partire da 2 canali.

• Canale attivo

• Canale inattivo

• Per create un nuovo orario di commutazione, selezionare Si e quindi confermare con OK.

• Accettare la priorità consigliata automaticamente e quando confermare con OK oppure modificare la priorità.

La scelta della priorità è possibile solo in modalità avanzata (↓ capitolo „Prioritizzazione programmi" a pagina 205).

PROGRAMMAZIONE DELLA COMMUTAZIONE IMPULSI

La commutazione impulsi è possible solo con determinate varianti.

Fig. 31: Commutazione impulsi

Componenti di un dato di commutazione impulsi:

(Fig.31 1) Ora di avvio
(Fig. 31/2) Durata = Accensione ON

• Tempo di commutazione più breve ON: 1 secondo
• Tempo di commutazione più lungo ON: 2 ore

Esemblio

Il canale 1 delve essere acceso tutti i giorni dal lunedi al venerdi alle ore 15 per una durata di 30 secondi.

Fig. 32: Programmazione della commutazione impulsi

1. Premere il tasting Menu.
2. Selezionare Programma e quindi confermare con OK.
3. Selezionare Nuovo e quindi confermare con OK.

Il numero delle posizioni di memoria del programma è coro disponibili. Sarà visualizzato brevemente (PXXX).

Il numero delle posizioni di memoria del programma di commutazione è coro disponibili sare visualizzato brevamente (dXXX).

1. Alla voce di menu Con data? stabilire se il programma di commutazione deve essere programmato con una data ( 念 capitolo,Programmazione dipendente/indipendente alla dataa pagina 203).
2. Selezionare la funzione Impulsi e quindi confermare con OK.
3. Inserire l'ora e i minuti del tempo di commutazione (+/-) e quindi confermare con OK.
4. Inserire ora/e, minuto/i e secondo/i di durata dell'impulso (+/-) e quindi confermare con OK.
5. Impostare uno o più giorni della settimana ( / ) ai quali si applica il tempo di commutazione e quando confermare con OK.

I giorni della settimana 1 - 5,6 - 7 e 1 - 7 sono preimpostati. I singoli giorni della settimana possono essere impostati (+ / -) alla voce di menu "Seleziona giorni".

1. Selezionare il canale (+ / -) per cui deve essere impostato l'impulso e quindi confermare con OK.

La selezione del canale viene visualizzata solo a partire da 2 canali.

• Canale attivo

• Canale inattivo

• Per create un nuovo orario di commutazione, selezionare Si e quindi confermare con OK.

• Accettare la priorità consigliata automaticamente e quando confermare con OK oppure modificare la priorità.

La scelta della priorità è possibile solo in modalità avanzata (↓ capitolo „Prioritizzazione programmi“ a pagina 205).

PROGRAMMAZIONE DELLA COMMUTAZIONE CICLI

La commutazione cici è possibile solo con determinate varianti.

Fig. 33: Commutazione cicli

Componenti di un dato di commutazione cicli:

(Fig.33/ 1) Ora di avvio
(Fig.33/ 2)Durata ON = Accensione ON
(Fig. 33/ 3) Durata OFF = Accensione OFF

Per terminare un ciclo deve essere impostato un dato independente "OFF". Non è consen-tita la nidificazione dei programmi di ciclo

Esemblio

Il canale 1 viene attivato dal lunedi al venerdi dalle 9 alle 19 anni 30 minuti per 10 minuti.

Commutazione Ciclo

Oradiavio ore 9

Durata ON 10 minuti

Durata OFF 20 minut

Separatore comando OFF ore 19

Fig. 34: Programmazione della commutazione cicci

1. Premere il tasting Menu.
2. Selezionare Programma e quindi confermare con OK.
3. Selezionare Nuovo e quindi confermare con OK.

Il numero delle posizioni di memoria del programma è il più significativo.

Il numero delle posizioni di memoria del programma di commutazione è sulla disponibili si sare visualizzato brevamente (dXXX).

1. Alla voce di menu Con data? stabilire se il programma di commutazione deve essere programmatico con una data ( capitolo ,Programmazione dipendente/indipendente alla data" a pagina 203).
2. Selezionare la funzione Ciclo e quindi confermare con OK.
3. Inserire l'ora e i minuti del tempo di commutazione (+ / -) e quindi confermare con OK.
4. Immettere Durata ON (+ / -) e quindi confermare con OK.
5. Immettere Durata OFF (+ / - ) e quindi confermare con OK.
6. Selezionale il giorno della settimana ( / ) in cui deve essere avviato il ciclo e quando confermare con OK.

I giorni della settimana 1 - 5, 6 - 7 e 1 - 7 sono preimpostati. I singoli giorni della settimana possono essere impostati (+/-) alla voce di menu "Seleziona giorn".

1. Selezionare il canale (+ / -) per cui deve essere impostato il ciclo e quindi confermare con OK.

La selezione del canale viene visualizzata solo a partire da 2 canali.

• Canale attivo

• Canale inattivo

• Per create un nuovo orario di commutazione, selezionare Si e quindi confermare con OK.

Per terminare il ciclo deve essere impostato un dato OFF.

1. Eseguire i comandi per un orario di spegnimento della commutazione cici capitolo „Programmatico del lavoro OFF" a pagina 208.
2. Per create un nuovo orario di commutazione, selezionare NO.
3. Accettare la priorità consigliata automaticamente e quando confermare con OK oppure modificare la priorità.

La scelta della priorità è possibile solo in modalità avanzata (↓ capitolo „Prioritizzazione programmi“ a pagina 205).

PROGRAMMAZIONE DELLA COMMUTAZIONE CASUALE

La commutazione casuale è possible solo con determinate varianti.

Fig. 35: Programmare la commutazione casuale

La programmazione casuale è possibile solo in modalità avanzata ( capitolo „Selezione modalità“ a pagina 192).

Esemblio

Il canale 1iene attivato casualmente da lunedi a venerdi alle 6:30 con un Offset di ± 30 minuti.

1. Premere il tasto Menu.
2. Selezionare Programma e quindi confermare con OK.
3. Selezionare Nuovo e quindi confermare con OK.

Il numero delle posizioni di memoria del programma è recente. Il numero delle posizioni è recente. Il numero delle posizioni è recente. Il numero delle posizioni è recente. Il numero delle posizioni è recente. Il numero delle posizioni è recente. Il numero delle posizioni è recente. Il numero delle posizioni è recente. Il numero delle posizioni è recente. Il numero delle posizioni è recente. Il numero delle posizioni è recente.

Il numero delle posizioni di memoria del programma di commutazione è sulla disponibili sono visualizzato brevamente (dXXX).

1. Alla voce di menu Con data? stabilire se il programma di commutazione deve essere programmatico con una data ( 念 capitolo,Programmazione dipendente/indipendente alla data" a pagina 203).
2. Selezionare la funzione Casuale ON oppure Casuale OFF e quindi confermare con OK.

E possible definire un Offset di fino a ± 2 ore.

1. Inserire l'ora e i minuti del tempo di commutazione (+/-) e quindi confermare con OK.
2. Inserire l'ora e i minuti del periodo di programmazione casuale (+ / -) e quindi confermare con OK.
3. Selezionale il giorno della settimana ( / ) in cui il dispositorio deve attivarsi secondo il principio della casualità e quindi confermare conOK.

I giorni della settimana 1 - 5, 6 - 7 e 1 - 7 sono preimpostati. I singoli giorni della settimana posso essere impostati (+/-) alla voce di menu "Seleziona giorn".

1. Selezionare il canale (+ / - ) per cui delve essere impostato il ciclo e quindi confermare con OK.

La selezione del canale viene visualizzata solo a partire da 2 canali.

• Canale attivo

• Canale inattivo

• Per create un nuovo orario di commutazione, selezionare Si e quindi confermare con OK.

• Accettare la priorità consigliata automaticamente e quando confermare con OK oppure modificare la priorità.

La scelta della priorità è possibile solo in modalità avanzata (↓ capitolo „Prioritizzazione programmi" a pagina 205).

Visualizzazione, modifica o cancellazione di elementi

VISUALIZAZIONE, MODIFICA O CANCELAZIONE DI UN PROGRAMMA

Fig. 36: Visualizzare, modificare o cancellare programma

1. Premere il tasting Menu.
2. Selezionare Programma e quindi confermare con OK.
3. Selezionare Leggi/Modifica e quindi confermare con OK.
4. Selezionare il programma e quindi confermare con OK.
5. Per visualizzare o modificare un elenco (elenco data, orari di commutazione, priorità), selezionare l'elenco desiderato.

Per cancellare il programma desiderato, selezionare Cancella.

VISUALIZZARE, MODIFICARE O CANCELLARE GLI ORARI DI COMMUTAZIONE

Fig. 37: Visualizzare, modificare o cancellare orari di commutazione

1. Premere il tasting Menu.
2. Selezionare Programma e quindi confermare con OK.
3. Selezionare Leggi/Modifica e quindi confermare con OK.
4. Selezionare il programma e quindi confermare con OK.
5. Selezionare Orari di commutazione e quindi confermare con OK.

Elimina: Il tempo di commutazione selezionato (per es. ON/OFF, ora, giorni, canali, impulsi o ciclo)iene eliminato.

Elimina tutto: Tutti gli orari di commutazione vengono cancellati.

1. Selezionare Modifica, Completa, Elimina o Elimina tutto e quindi confermare con OK.

VISUALIZAZIONE, MODIFICA O CANCELLAZIONE DELL'ELENCO DATA

1. Premere il tasting Menu.
2. Selezionare Programma e quindi confermare con OK.
3. Selezionare Leggi/Modifica e quindi confermare con OK.
4. Selezionare Elenco data e quindi confermare con OK.
5. Selezionare Data e quindi confermare con OK.

Elimina: La data selezionata (da...a)iene cancellata.

Elimina tutto: Tutti i dati nell'elenco data vengono cancellati.

1. Selezionare Modifica, Completa oppure Elimina tutto e quindi confermare con OK.

ELIMINARE TUTTI PROGRAMMI

Fig. 39: Eliminare tutti i programmi

1. Premere il tasting Menu.
2. Selezionare Programma e quindi confermare con OK.
3. Selezionare Elimina tutto e quindi confermare con OK.
4. Selezionare Si e quindi confermare con OK.

Smaltimento

Smaltimento inappropriato

TUTELA AMBIENTALE!

Pericolo per l'ambiente per smaltimento errato!

Uno smaltimento errato cui provocare pericoli per l'ambiente.

Smaltire correttamente i rottami elettrici e i componenti elettronici, ovvero smistarli secondo il gruppo dei materiali delle parti da smaltire.
In generale, lo smaltimento dev'essere rispetto dell'ambiente nella misura stabilita dallo stato della tecnia di tutela ambientale, riciclaggio e smaltimento.

Riciclo

Se non sono stati stretti accordi di ritiro o smaltimento, destinare i componenti disassemblati al riciclo:

• Rottamare i metalli.
• Consegnare gli elementi in plastica per il riciclaggio.
• Smaltire i componenti restanti separatamente in base al tipo di materiale.

1. Pulse el botón Menu.
2. Sezione Configy confirme con OK.
3. Selezione Astro y confirma con OK.
4. Selezione Correcciony confirme con OK.
5. Selezione ON y confirme con OK.
