128999 - Router SILVERLINE - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Fresatrice per lamelle
Marca	Silverline
Modello	128999
Tensione di alimentazione	230 V~, 50 Hz
Potenza nominale	900 W
Velocità a vuoto	10 800 min⁻¹
Diametro della lama	100 mm
Foro della lama	22 mm
Profondità di taglio max.	19 mm
Regolazione altezza di taglio	0 – 30 mm
Regolazione angolo	0 – 135°
Dimensioni (L × l × H)	465 × 190 × 170 mm
Peso	3,6 kg
Lunghezza cavo	2 m
Grado di protezione	IP20
Classe di protezione	Doppio isolamento (Classe II)
Livello di pressione sonora (LpA)	89 dB(A)
Livello di potenza sonora (LwA)	100 dB(A)
Vibrazione – Impugnatura anteriore	2,597 m/s²
Vibrazione – Impugnatura posteriore	1,365 m/s²
Accessori forniti	Chiave esagonale, paio di spazzole di carbone
Uso previsto	Assemblaggio a lamelle su pezzi in legno
Dispositivi di protezione richiesti	Occhiali di sicurezza, protezione per l'udito, maschera antipolvere, guanti

Domande frequenti - 128999 SILVERLINE

Come cambiare la lama della fresatrice per lamelle Silverline 128999?

Scollegare l'utensile. Posizionare il coprilama (18) verso l'alto, allentare le 4 viti e rimuovere il coprilama. Premere il blocco albero (16), ruotare la lama fino allo scatto, quindi tenerlo premuto. Allentare la vite di fermo con la chiave esagonale (in senso antiorario). Rimuovere la vite, la flangia e la lama. Montare la nuova lama rispettando il senso di rotazione (freccia sull'alloggiamento). Rimontare la flangia, serrare la vite e riposizionare il coprilama.

Come regolare la profondità di taglio?

Ruotare il selettore di profondità (14) per scegliere la profondità desiderata (0-19 mm). Per una regolazione fine, utilizzare la manopola di regolazione della profondità (15): un giro completo in senso orario aumenta la profondità di 1 mm. Eseguire sempre una prova su uno scarto per verificare la regolazione.

Come calibrare la scala angolare?

Per la scala 0-90°: rimuovere la protezione (6), posizionare la guida su una superficie piana, allentare la manopola di blocco angolo (8), allineare la freccia inferiore della guida a 0° e serrare. Per la scala 90-135°: regolare la guida a 90° con una squadra, allentare le viti della scala, allineare la freccia superiore a 90° e serrare. Verificare sempre con un taglio di prova.

Come utilizzare il sistema di aspirazione polvere?

Collegare il tubo di aspirazione (9) a un aspirapolvere o a un sistema di aspirazione da officina. Se si utilizza il sacchetto per polvere fornito (10), inserirlo sul tubo e svuotarlo regolarmente (idealmente a metà). L'aspirazione riduce i rischi di incendio e migliora la visibilità.

Quali dispositivi di protezione sono necessari?

Indossare sempre occhiali di sicurezza, protezione per l'udito (se livello >85 dB), maschera antipolvere e guanti. Evitare abiti larghi e gioielli durante l'uso.

Come regolare l'altezza di taglio?

Allentare la manopola di blocco altezza (12) (in senso antiorario). Ruotare la manopola di regolazione altezza (11) in senso orario per aumentare l'altezza, antiorario per diminuire. L'altezza deve essere regolata a metà dello spessore del pezzo. Serrare il blocco dopo la regolazione.

Qual è la procedura per effettuare un taglio?

Segnare il centro dell'intaglio sul pezzo. Posizionare la guida angolare ben piatta sul pezzo. Assicurarsi che la lama non tocchi nulla. Avviare l'utensile (pulsante di sicurezza + grilletto), attendere la velocità massima, quindi spingere delicatamente la fresatrice sul pezzo. Una volta raggiunta la profondità, rimuovere lentamente la lama e spegnere l'utensile.

Come assemblare i pezzi dopo il taglio delle lamelle?

Applicare colla negli intagli di entrambi i pezzi. Inserire una lamella in un pezzo, quindi assemblare il secondo pezzo sulla lamella. Utilizzare un morsetto per tenere insieme i pezzi fino all'asciugatura. Per più lamelle, eseguire tagli multipli e inserire le lamelle alternandole.

Come mantenere l'utensile e sostituire le spazzole di carbone?

Scollegare sempre l'utensile prima della manutenzione. Pulire regolarmente le aperture di ventilazione con aria compressa. Controllare viti e cavo. Per sostituire le spazzole di carbone usurate, contattare un centro autorizzato. Un paio di spazzole di ricambio è fornito con l'utensile.

Cosa fare in caso di surriscaldamento del motore?

Se l'utensile emana odore di bruciato, non spegnerlo immediatamente. Rimuovere il carico e lasciare girare la macchina a vuoto per 5-10 secondi ad alta velocità per raffreddare il motore. Evitare di sovraccaricare l'utensile ed eseguire passate più superficiali su materiali appiccicosi.

MANUALE UTENTE 128999 SILVERLINE

Grazie per aver acquistato questo utensile Silverline. Queste istruzioni contengono informazioni utili per il funzionamento sicuro ed affidabile del prodotto. Questo prodotto è dotato di caratteristiche uniche, anche se vi è familiare questa tipologia di utensile, è necessario che leggiate e comprendiate a pieno queste istruzioni. Assicuratevi che tutti gli utilizzatori di questo utensile abbiano letto e ben capito queste istruzioni.

Descrizioni dei simboli

La targhetta sul vostro utensile può mostrare simboli. Questi rappresentano informazioni importanti riguardanti il prodotto o istruzioni sul suo utilizzo.

Indossare la protezione acustica

Indossare occhiali di protezione

Indossare una protezione per la respirazione Indossare il casco

Indossare la protezione delle mani

Leggere il manuale di istruzioni

Costruzione di Classe II (Doppio isolamento per una protezione supplementare)

Protezione ambientale

I simbolo del cestino barrato indica che i prodotti elettrici non devono essere mischiati con i rifiuti domestici ma conferito ad un centro di raccolta appropriato. Per ulteriori informazioni sul riciclaggio si prega di contattare la sua amministrazione comune locale o il punto vendita

Il prodotto è conforme alle vigenti normative e norme di sicurezza applicabili

Abbreviazioni tecniche

V Volt
~, CA Corrente alternata
A, mA Ampere, milliampere
n_o	Velocità a vuoto
n	Velocità nominale
° Gradi
∅ Diametro
Hz Hertz
W, kW Watt, kilowatt
/min or min^-1	Operazioni per minuto
rpm o giri/min. Rivoluzioni o giri per minuto
dB(A) Livello del suondo in decibel (A ponderato)
m/s^2	Metri per secondo quadrato (magnitudo della vibrazione)

Specifiche tecniche

Tensione:	230 V ~, 50 Hz
Potenza:	900 W
Velocità a vuoto:	10.800 min ^1
Angolo guardia:	0-135°
Massima profondità di taglio:	19 mm
Diametro lama:	100 mm
Dimensioni lama:	100 mm x 22 mm x 3,8 mm, 6 denti
Foro:	22 mm
Regolazione altezza:	0-30 mm
Protezione di ingresso:	IP20
Classe di protezione:
Lunghezza cavo di alimentazione:	2 m
Dimensioni (L x I x H):	465 mm x 190 mm x 170 mm
Peso:	3,6 kg

Come parte del nostro continuo sviluppo dei prodotti, le specifiche dei prodotti Silverline possono variare senza preavviso.

Informazioni sul suono e sulle vibrazioni:

Pressione sonora L_AV :	89 dB (A)
Potenza sonora L_AV :	100 dB (A)
Incertezza K:	3 dB
Vibrazione ponderata : . Presa frontale - 2,597 m/s2. Presa posteriore - 1,365 m/s2
Incertezza K:	1,5 m/s2

Il livello di intensità del suono per l'operatore può superare 85 dB (A) e sono necessarie delle misure di protezione del suono.

ATTENZIONE: Indossare sempre una protezione uditiva nel caso in cui il livello sonoro superi gli 85dB(A) e, ove necessario, limitare il tempo di esposizione. Qualora i livelli sonori risultino fastidiosi, anche indossando le apposite protezioni, interrompere immediatamente l'uso del dispositivo e controllare che le protezioni acustiche siano inserite nel modo adeguato e forniscano il livello adeguato di attenuazione sonora rispetto al livello sonoro prodotto dal dispositivo.

ATTENZIONE: L'esposizione dell'utente alle vibrazioni dell'utensile può causare la perdita del senso del fatto, intorpidimento, formicolio e riduzione della capacità di presa. Una lunga esposizione può portare ad una condizione cronica. Se necessario, limitare la durata di esposizione alle vibrazioni e utilizzare guanti anti-vibrazione. Non utilizzare l'utensile se la temperatura delle mani è al di sotto del normale, in quanto ciò farà si che l'effetto delle vibrazioni sia maggiore. Utilizzare i dati forniti nella specifica relativa alle vibrazioni per calcolare la durata e la frequenza di funzionamento dell'utensile.

I livelli sonori e le vibrazioni nella specifica sono determinati secondo standard internazionali. Le figure rappresentano un normale utilizzo per lo strumento in normali condizioni di lavoro. Un utensile tenuto in cattive condizioni, montato in modo errato o utilizzato in maniera impropria può essere causa di un aumento dei livelli sonori e delle vibrazioni. www.osha.europa.eu fornisce informazioni sui livelli sonori e delle vibrazioni nei luoghi di lavoro utili agli utenti domestici che utilizzano utensili per lunghi periodi di tempo.

Il valore totale dichiarato delle vibrazioni è stato misurato secondo un metodo di prova standard e può essere utilizzato per confrontare un utensile con un altro. Il valore totale della vibrazione dichiarata può anche essere utilizzato in una valutazione preliminare dell'esposizione.

ATTENZIONE: L'emissione di vibrazioni durante l'uso effettivo dell'utensile elettrico può differire dal valore totale dichiarato in base alle modalità di utilizzo dell'utensile. È necessario identificare le misure di sicurezza per proteggere l'operatore che si basano su una stima dell'esposizione nelle effettive condizioni d'uso (tenendo conto di tutte le parti del ciclo operativo come i tempi in cui l'utensile è spento e quando è in esecuzione inattiva oltre al tempo di attivazione).

Leggere ed assimilare tutte le istruzioni. La non osservanza delle seguenti istruzioni può causare scosse elettriche, incendi e/o lesioni gravi. Conservare tutte le avvertenze di pericolo e le istruzioni operative perogni esigenza futura. Assicurarsi che tutte le persone che usano questo prodotto canoscano bene questo manuale.

Anche se usato come prescritto, non è possibile eliminare tutti i fattori di rischio residui. Usare con cautela. Se non si è sicuri del modo corretto e sicuro in cui utilizzare questo utensile, non tentare di usarlo.

Norme generali di sicurezza

ATTENZIONE: Leggere tutte le avvertenze, le istruzioni, le illustrazioni e le specifiche fornite in dotazione con l'utensile. La non osservanza delle seguenti istruzioni può causare scosse elettriche, incendi e/o lesioni gravi.

Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura.

Il termine "elettroutensile" si riferisce all'utensile a rete fissa (con filo) o un utensile a batteria (senza filo).

1) Sicurezza nell'area di lavoro
a) Mantenere l'area di lavoro pulita e adeguatamente illuminata. Il disordine e le zone di lavoro non illuminate possono essere fonte di incidenti.
b) Non usare gli elettroutensili in presenza di atmosfere esplosive, come liquidi, gas e polveri infiammabili. Gli elettroutensili producono scintille che potrebbero accendere le polveri o i fumi.
c) Tenere altre persone e i bambini a distanza di sicurezza durante l'impiegodell'utensile elettrico. Eventuali distrazioni potrebbero far perdere il controllo dell'utensile all'operatore.
2) Sicurezza elettrica
a) Le spine degli elettroutensili devono essere compatibili con le prese di corrente. Non modificare in alcun modo la spina dell'elettroutensile. Non usare adattatori con gli elettroutensili dotati di collegamento di messa a terra. L'uso delle spine originali non modificate e delle prese corrispondenti ridurrà il rischio di scosse elettriche.
b) Evitare il contatto del corpo con le superfici collegate a massa come i tubi, i radiatori, le cucine e i frigoriferi. Se il corpo dell'operatore è collegato alla terra o alla massa il rischio di scosse elettriche è maggiore
c) Non esporre gli elettroutensili alla pioggia e non lasciarli in ambienti umidi o bagnati. L'ingresso dell'acqua in una macchina utensile aumenta il rischio di scosse elettriche.
d) Non usare il cavo in modo improprio. Non afferrare mai il cavo per trasportare, tirare o staccare l'elettroutensile dalla presa di corrente. Tenere il cavo lontano da fonti di calore, olio, e sostanze affini, bordi appuntiti o parti in movimento. I cavi danneggiati o attorcigliati aumentano il rischio di scosse elettriche.
e) Qualora si voglia usare l'utensile all'aperto, usare cavi di prolunga compatibili con l'uso in ambienti esterni. Un cavo idoneo all'uso in ambienti esterni riduce il rischio di scosse elettriche
f) Se l'utilizzo di un elettroutensile in ambiente umido è inevitabile, utilizzare una fonte di alimentazione protetta da un dispositivo differenziale. L'uso di un dispositivo differenziale riduce notevolmente il rischio di scosse elettriche.
3) Sicurezza personale
a) Quando si usa un elettroutensile lavorare sempre con la massima attenzione e concentrazione, lasciandosi guidare dal buon senso. Non usare mai un elettroutensile quando si è stanchi o sotto l'effetto di medicinali e/o sostanze alcoliche o stupefacenti. Quando si usa un elettroutensile un attimo di distrazione è sufficiente a causare gravi lesioni alle persone.
b) Usare dispositivi per la protezione personale. Indossare occhiali protettivi. I dispositivi per la sicurezza personale, come le mascherine antipolvere, le calzature di sicurezza antiscivolo, il casco e la cuffia, se usati in maniera appropriata, riducono i rischi di lesioni alle persone.
c) Evitare l'avviamento accidentale. Assicurarsi che l'interruttore si trovi in posizione arresto (OFF) prima di attaccare la presa e/o la batteria, prendere in mano o trasportare l'utensile. Trasportare gli elettroutensili con il dito sull'interruttore o collegare l'elettroutensile con l'interruttore acceso aumenta il rischio di accidenti.
d) Rimuovere tutte le chiavi di regolazione e le chiavi inglesi prima di accendere l'elettroutensile. Una chiave inglese o una chiave di regolazione collegata a una parte in movimento dell'elettroutensile potrebbe causare lesioni alle persone.
e) Non andare oltre l'altezza consentita. In qualsiasi momento mantenere i piedi poggiati su superfici solide e un punto di appoggio sicuro. Un buon equilibrio consente di avere il massimo controllo sull'elettroutensile nelle situazioni inaspettate.
f) Vestirsi con abbigliamento adeguato. Non indossare abiti larghi o gioielli. Tenere i capelli, vestiti e guanti lontano da parti in movimento. Vestiti, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento.
g) Se il dispositivo utilizzato è dotato di una bocchetta per l'aspirazione della polvere accertarsi che sia collegata e utilizzata correttamente. L'uso di tali dispositivi riduce i rischi correlati alle polveri.
h) Non lasciare che la familiarità acquisita con l'utensile, grazie al suo utilizzofrequente, vi faccia sottovalutare gli eventuali rischi connessi all'uso e le istruzioni di sicurezza. Un utilizzo distratto dell'utensile potrebbe portare al ferimento dell'operatore in una frazione di secondo.
4) Utilizzo e cura di un elettroutensile
a) Non forzare l'elettroutensile. Usare sempre l'elettroutensile corretto per il lavoro da eseguire. L'elettroutensile corretto sarà in grado di svolgere il lavoro in modo più efficiente e sicuro nell'ambito della gamma di potenza indicata.
b) Non usare l'elettroutensile se l'interruttore di accensione non si accende e si spegne. Gli elettroutensili con un interruttore di accensione difettoso sono pericolosi e devono essere riparati immediatamente.

c) Staccare la spina dalla presa di corrente prima di effettuare qualsiasi regolazione, sostituire gli accessori o riporre gli attrezzi a motore. Queste misure di sicurezza preventive riducono il rischio di avvio involontario.
d) Conservare l'elettroutensile fuori dalla portata dei bambini e non lasciare che venga utilizzato da persone non adeguatamente addestrate e competenti nell'uso degli elettroutensili o che non abbiano letto questo manuale di istruzioni. Gli elettroutensili diventano estremamente pericolosi nelle mani di persone non addestrate.
e) Effettuare la manutenzione degli elettroutensili. Controllare che non ci sia un disallineamento o un blocco delle parti in movimento, la rottura di alcune componenti e altre condizioni che possano influire sul funzionamento dell'apparecchio. In caso di danneggiamento, fare riparare prima di riutilizzarlo. Molti incidenti sono causati da una scarsa manutenzione dell'utensile.
f) Mantenere le lame pulite e affiliate. Gli utensili da taglio tenuti in buone condizioni operative e con i bordi taglienti affilati sono meno soggetti a bloccarsi e più facili da controllare.
g) Utilizzare l'elettroutensile e tutti i componenti e gli accessori in conformità con le istruzioni di questo manuale e nella maniera prevista per ciascun tipo di utensile, tenendo conto delle condizioni lavorative e del compito da eseguire. L'utilizzo degli elettroutensili per fini diversi da quelli previsti rappresenta un rischio per le persone.
h) Mantenere le impugnature asciutte, pulite e prive di oli e/o grassi. Delle impugnature scivolose compromettono l'utilizzo sicuro dell'utensile.
5) Riparazione
a) Qualsiasi intervento sull'elettroutensile deve essere eseguito da personale qualificato utilizzando unicamente pezzi di ricambio compatibili e approvati. Ciò garantisce la sicurezza dell'elettroutensile.

Sicurezza durante l'utilizzo di strumenti da taglio

ATTENZIONE. Prima di collegare un dispositivo a una sorgente di alimentazione (presa di corrente, presa, ecc.) verificare che la tensione corrisponda a quella indicata sulla targhetta del dispositivo. L'uso di una sorgente di alimentazione con tensione superiore a quella indicata per il dispositivo può causare gravi lesioni all'utente oltre che danni al dispositivo stesso. In caso di dubbi, non collegare il dispositivo. L'uso di una sorgente di alimentazione con tensione inferiore a quella indicata sulla targhetta è dannoso per il motore.

Utilizzare lo utensile da taglio corretto

- Assicurarsi che l'utensile da taglio sia adatto al lavoro che si intende svolgere. Non dare per scontato che l'utensile sia adatto all'utilizzo che se ne intende fare senza aver prima letto le istruzioni.

Proteggi i tuoi occhi

- Indossare sempre una protezione adeguata per gli occhi quando si utilizzano utensili da taglio.

- Occhiali di tutti i giorni non sono progettati per offrire alcuna protezione quando si utilizza questo prodotto; lenti normali non sono resistenti agli urti e potrebbero frantumarsi.

Proteggi il tuo udito

- Indossare sempre protezioni acustiche adeguate quando il rumore dello strumento supera i 85dB

Protezione respiratoria

- Durante l'utilizzo indossare sempre una protezione respiratoria adeguata e assicurarsi del fatto che lo facciano anche tutti gli astanti.

Preoccuparsi dell'incolumità di persone in prossimità della zona di lavoro

- È responsabilità dell'utente assicurarsi del fatto che altre persone in prossimità dell'area di lavoro non siano esposte a rumori o polveri pericolose e che siano inoltre dotate di idonei dispositivi di protezione.

Oggetti nascosti

• Controllare il pezzo e rimuovere tutti i chiodi ed eventuali altri oggetti in esso incorporati prima del taglio.
• Non tentare di tagliare un materiale che abbia oggetti conficcati al suo interno a meno che non si sappia che l'utensile da taglio montato sulla macchina è adatta ad eseguire quel tipo di lavoro.
• Le pareti possono nascondere cavi e tubazioni, i pannelli della carrozzeria di automobili possono celare tubazioni del carburante e nell'erba alta possono nascondersi pietre e vetro. Controllare sempre l'area di lavoro a fondo prima di procedere.

Attenzione agli scarti di lavoro proiettati

- In alcune situazioni, gli scarti di lavoro possono essere proiettati lontano dal pezzo ad alta velocità. è Responsabilità dell'operatore assicurarsi che le persone presenti nella zona di lavoro siano protette da possibili scarti volanti.

Inserire strumenti da taglio

- Assicurarsi del fatto che lame o altri strumenti da taglio siano correttamente e saldamente fissati e verificare che chiavi/regolatori siano stati rimossi prima dell'uso.

- Utilizzare solo strumenti da taglio consigliati per la vostra macchina.

• Non tentare di modificare gli strumenti da taglio.

Direzione di inserimento del pezzo

- Inserire il pezzo sotto la lama o la taglierina sempre nella direzione di movimento delle stesse.

Attenzione al calore

- Gli strumenti da taglio e i pezzi da lavoro possono surriscaldarsi durante la lavorazione. Non tentare di cambiare uno strumento da taglio prima che questo si sia raffreddato completamente.

Controllo delle polveri/trucioli

• Non lasciare che polvere o trucioli si accumulino. Le polveri generate dalla fresatrice possono prendere fuoco e alcune polveri metalliche possono essere esplosive.
• Fare particolare attenzione quando si taglia legno e metallo. Le scintille generate dal taglio del metallo sono causa comune di incendio del legno.
• Se possibile, utilizzare un sistema di estrazione della polvere per assicurarsi di lavorare in un ambiente sicuro.

Evitare che il motore si bruci

Nota: Le fresatrice lamellare è stata creata per lavorare sotto carico. A condizione che il motore si raffreddi rapidamente, l'usura o i danni che si verificheranno saranno minimi.

• NON sovraccaricare l'utensile.
- Se l'utensile emette odore di bruciato, non spegnerlo; rimuoverlo dal carico e farlo lavorare a vuoto per 5-10 secondi ad alta velocità per raffreddare il motore prima di continuare il lavoro.
- Rimuovere l'utensile saltuariamente per mantenere l'utensile durante l'uso.

Se l'utensile rallenta su un materiale appiccicoso quando sotto carico:

1. Controllare che l'accessorio che si sta utilizzando sia quello più adatto.

2. Fai passaggi più superficiali attraverso il materiale.

Familiarizzazione con il prodotto

1. Impugnatura posteriore

2. Impugnatura anteriore

3. Interruttore

4. Pulsante di blocco su OFF

5. Guida regolabile

6. Guardia

7. Moniometro

8. Manopola di blocco angolare

9. Forta di estrazione della polvere

10. Sacchetto per la polvere

11. Manopola per la regolazione dell'altezza

12. Blocco regolazione altezza

13. Scala per la misurazione dell'altezza

14. Selezionatore profondità di immersione

15. Manopola di calibrazione profondità

16. Pulsante di blocco mandrino

17. Lama

18. Rivestimento lama

Accessori (non mostrato):

• 1 x Chiave esagonale
• 1 x Spazzole di ricambio di carbone (paio)

Destinazione d'uso

Utensile elettrico portatile con lama circolare per tagliare scanalature e fessure nei pezzi da lavorare, per il collegamento con lamelle.

Disimballaggio dell'utensile

• Disimballare e ispezionare l'utensile. Familiarizzare completamente con tutte le suecaratteristiche e funzioni.
• Assicurarsi che tutte le parti dell'utensile siano presenti e in buone condizioni. In caso di parti mancanti o danneggiate, sostituire tali parti prima di utilizzare questo utensile.

Prima dell'uso

ATTENZIONE: Estrarre sempre la spina dalla presa prima di montare o smontare un accessorio o effettuare qualsiasi tipo di regolazione.

Montare la guardia

• La guardia (6) va connessa alla guida regolabile (5) prima dell'uso:
1. Impostare la guida regolabile su 90° (vedi "Regolare l'angolo della guida").
2. Far scorrere la guardia nella guida, assicurandosi del fatto che le scanalature si allineino con le linguette sulla guida.
3. Controllare che la guardia sia ben assicurata.

Estrazione della polvere

• Per estrarre al meglio la polvere, questo utensile dovrebbe essere connesso a un'aspirapolvere o a un sistema di estrazione della polvere tramite la porta di estrazione della polvere (9).
• Se nessuna delle due dovesse essere disponibile, il sacchetto della polvere (10) va montato direttamente all'utensile.
• Connettere il sacchetto all'utensile premendolo sulla porta di estrazione della polvere.

Nota: Quando si utilizza il sacchetto della polvere, rimuovere e svuotare regolarmente. Idealmente, svuotare il sacchetto quando ancora mezzo pieno.

Funzionamento

ATTENZIONE: Quando si lavora con questo utensile indossare SEMPRE un equipaggiamento di protezione personale adeguato, inclusa la protezione per gli occhi.

Regolare la profondità di taglio

ATTENZIONE: La mancata regolazione della profondità di immersione potrebbe causare danni all'utensile e al pezzo.

1. Ruotare il selezionatore di profondità di immersione (14) per impostare la profondità di taglio più adatta.

Nota: Controllare l'accuratezza del selezionatore di profondità per effettuare un test su un pezzo di prova (vedi "Effettuare un taglio"). Ricalibrare se necessario (vedi "Calibrare la profondità di immersione").

Regolare l'angolo della guida

1. Allentare la manopola di blocco angolare (8).
2. Regolare la guida (5) posizionandolo sull'angolo esatto indicato sul goniometro (7).
3. Stringere nuovamente la manopola di blocco angolare.

Nota: Controllare l'accuratezza del goniometro per effettuare un test su un pezzo di prova (vedi "Effettuare un taglio"). Ricalibrare se necessario (vedi "Calibrare il goniometro").

Regolare l'altezza di taglio

Nota: Poichè la scanalatura per la lamella deve essere sempre centrato sullo spessore del pezzo, l'altezza di taglio deve essere regolata a metà dello spessore del materiale.

1. Ruotare il blocco regolazione altezza (12) in senso antiorario per sbloccarlo.
2. L'altezza di taglio è indicata sulla scala per la misurazione dell'altezza.
3. Ruotare la manopola di regolazione dell'altezza (11) in senso orario per aumentare l'altezza di taglio.
4. Ruotare la manopola di regolazione dell'altezza in senso antiorario per diminuire l'altezza di taglio.
5. Una volta selezionata l'altezza desiderata stringere ilbloccodi regolazione altezza.

Nota: Controllare l'accuratezza della scala di regolazione altezza per effettuare un test su un pezzo di prova (vedi "Effettuare un taglio"). Ricalibrare se necessario (vedi "Calibrare la scala di regolazione dell'altezza").

Segnare il pezzo

• Prima di effettuare un taglio segnare i pezzi per indicare la posizione del taglio:
• posizionare i due pezzi che ha intenzione di connettere uno con l'altro e utilizzare una morsa per assicurare i due pezzi insieme.
• Segnare in maniera chiara il punto centrale della scanalatura.

Nota: Se sono necessarie delle scanalature multiple, determinare la distanza l'una dall'altra. Lescanalature dovrebbero avere una distanza l'uno dall'altra 100-150 mm.

Impostazione dell'utensile

• Allineare il segno centrale sulla guida regolabile (5) con i segni sul pezzo.

Accensione e spegnimento

ATTENZIONE: Indossare SEMPRE un equipaggiamento di protezione personale adeguato durante il montaggioi e l'utilizzo di questo utensile.
ATTENZIONE: MAI accendere o spegnere l'utensile quando la lama è ancora a contatto con il pezzo. NON posare l'utensile finché la lama non smette di ruotare.
ATTENZIONE: Scollegare SEMPRE l'utensile dall'alimentazione elettrica al termine del taglio o quando si lascia l'utensile incustodito.

1. Assicurarsi che la lama non sia a contatto con il pezzo in lavorazione o qualsiasi altro oggetto.
2. Tenere saldamente la fresatrice lamellare, con entrambe le mani, con l'impugnatura posteriore (1) e l'impugnatura anteriore (2)
3. Accendere l'utensile premendo il pulsante di blocco su OFF (4) e l'interruttore ON/OFF (3).
4. Spegnere l'utensile rilasciando l'interruttore ON/OFF.

Effettuare un taglio

ATTENZIONE: Assicurarsi di aver effettuato tutte le regolazioni necessarie prima di iniziare il taglio.

IMPORTANTE: Fissare SEMPRE il pezzo con una morsa.

1. Poggiare la guida regolabile (5) sul pezzo.

IMPORTANTE: È fondamentale che la guida regolabile (5) rimanga completamente piatta sul pezzo per l'intera durata del taglio.

1. Assicurarsi che la lama non sia a contatto con il pezzo in lavorazione o qualsiasi altro oggetto.
2. Accendere l'utensile (vedi "Accendere e spegnere").
3. Lasciare che il motore raggiunga la massima velocità.
4. Spingere lentamente la lama nel pezzo da lavorare esercitando una pressione in avanti sull'impugnatura posteriore (1).
5. Quando il cutter ha raggiunto la profondità impostata, estrarre lentamente la lama dal pezzo in lavorazione fino a quando la lama non è pulita.
6. Spegnere l'utensile.

Unire pezzi di lavoro

• Quando le scanalature in entrambi i pezzi sono state effettuate, i pezzi possono essere uniti insieme:
• Applicare una colla adatta a entrambe le scanalature.
• Inserire la lamella nella scanalatura di uno dei pezzi.
• Far scorrere il pezzo sulla lamella esposta.
• Tenere i pezzi insieme con una morsa e aspettare che la colla si sia asciugata (fare riferimento alle istruzioni del produttore della colla)

Unire pezzi di lavoro con connessioni multiple

• Se mentre si uniscono i pezzi si devono fare delle piccole modifiche:
1. Tagliare nel pezzo una scanalatura grande quanto una lamella.
2. Applicare la colla e posizionare la lamella nella scanalatura.

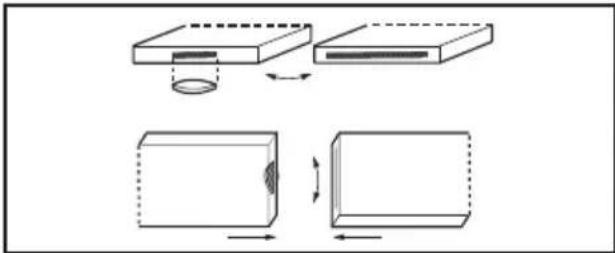

3. Tagliare una scanalatura più lunga nell'altro pezzo (vedi immagine)
4. Posizionare i pezzi e tenerli insieme con una morsa e aspettare che la colla si sia asciugata (fare riferimento alle istruzioni del produttore della colla)

• Se si uniscono pezzi con connessioni lamellari multiple:

1. Effettuare diversi tagli su entrambi i pezzi.
2. Applicare la colla e posizionare le lamelle in maniera alternata nelle scanalature di entrambi i pezzi.
3. Unire i pezzi e tenerli insieme con una morsa e aspettare che la colla si sia asciugata (fare riferimento alle istruzioni del produttore della colla).

• Una vasta gamma di accessori, incluselamelle di diverse dimensioni è disponibile presso i nostri rivenditori Silverline.
  • Componenti di ricambio possono essere acquistate su toolsparesonline.com

Manutenzione

ATTENZIONE: Staccare sempre la spina dalla presa prima di effettuare qualsiasi lavoro di ispezione, manutenzione o pulizia.

Ispezione generale

• Controllare regolarmente che tutte le viti siano ben fissate. Con il tempo, a causa delle vibrazioni, potrebbero allentarsi.
• Ispezionare il cavo dell'utensile prima di ogni uso, per assicurarsi del fatto che non siano consumato o danneggiato. Le riparazioni dovrebbero essere effettuare da personale autorizzato Silverline. Questo consiglio si applica anche a qualsiasi prolunga utilizzata con questo utensile.

Cambiare lama

ATTENZIONE: Assicurarsi SEMPRE che il dispositivo non sia connesso alla rete elettrica quando si cambiano gli accessori e indossare SEMPRE quanti anti taglio quando si toccano le lame.

1. Capovolgere il dispositivo di modo che la copertura lame (18) sia accessibile e che sia rivolta verso l'alto.
2. Allentare le 4 viti della copertura utilizzando un cacciavite(non in dotazione).
3. Far scorrere e quindi sollevare il coperchio dall'utensile.
4. Premere il pulsante di blocco del mandrino (16) e ruotare lentamente la lama a mano, finché non si avverte il meccanismo di bloccaggio. Premere il pulsante di blocco mandrino.
5. Utilizzare la chiave esagonale in dotazione per allentare la vite che tiene lama ruotandola in senso antiorario.
6. Rimuovere la vite di fissaggio, la flangia e la lama.
7. Inserire una nuova lama identica per tipo e dimensioni a quella originale (vedi "Specifiche tecniche").

ATTENZIONE: Tenere SEMPRE in considerazione la velocità di rotazione indicata dalla freccia sull'alloggiamento degli ingranaggi.
8. Rimontare la flangia della lama e la vite di fissaggio e serrare nuovamente in senso orario con la chiave esagonale.
9. Rilasciare il pulsante di blocco del mandrino, rimontare il coperchio della lama e serrare le viti del coperchio.

Regolazione fine della profondità di taglio

- La regolazione fine della profondità di taglio può essere effettuata usando la manopola di regolazione della profondità (15).

Nota: In caso di dubbi su come eseguire la calibrazione NON tentare di farla. Effettuare la calibrazione presso un centro di assistenza Silverline autorizzato.

1. Allentare il dado di fissaggio con una chiave adatta.
2. Ruotare la manopola di regolazione della profondità per regolare secondo necessità.

Nota: Una rotazione completa in senso orario comporterà un cambiamento di 1 mm della profondità di taglio.

1. Stringere il dado di fissaggio una volta effettuate le regolazioni.
2. Eseguire tagli di prova su un pezzo di materiale di scarto per garantire che l'utensile sia calibrato correttamente.

Calibrazione del goniometro

- La regolazione fine del goniometro (7) può essere effettuata regolando il goniometro stesso.

Nota: In caso di dubbi su come eseguire la calibrazione NON tentare di farla. Effettuare la calibrazione presso un centro di assistenza Silverline autorizzato.

Controllare il goniometro

Nota: Il goniometro comprende due piastre di scala che vanno da 0-90° a 90-135°.

0-90°:

1. Rimuovere la guardia (6)
2. Poggiare l'utensile su una superficie piatta.
3. Allentare la manopola di blocco angolare (8).
4. Controllare che la freccia inferiore della guida si allineata con lo 0° sul goniometro.
5. Se il goniometro non indica quando la guida si trova piatta contro la superficie, potrebbe essere necessario regolarla nuovamente.

Scala 90-135°:

1. Poggiare l'utensile su una superficie piatta.
2. Rimuovere la guardia (6)
3. Impostare la guida (5) su 90° allineando il goniometro con la freccia in alta sulla guida.
4. Utilizzando una squadra controllare che l'angolo della guida corrisponda con l'alloggiamento della lama.
5. Se le facce non dovessero essere perpendicolari, il goniometro potrebbe richiedere una nuova regolazione.

Regolazione del goniometro

0-90°:

1. Poggiare l'utensile su una superficie piatta.
2. Stringere la manopola di blocco angolare (8).
3. Allentare le viti di fissaggio del goniometro.
4. Allineare il goniometro con la freccia inferiore sullo 0°.
5. Avvitare nuovamente le viti di fissaggio.
6. Eseguire tagli di prova su un pezzo di materiale di scarto per assicurarsi che l'utensile sia calibrato correttamente.

Scala 90-135°:

1. Poggiare l'utensile capovolto su una superficie piatta.
2. Posizionare la guida regolabile su 90° utilizzando una squadra.
3. Stringere nuovamente la manopola di blocco angolare.
4. Allentare le viti di fissaggio superiori del goniometro.
5. Allineare il goniometro con la freccia superiore su 90°.
6. Avvitare nuovamente le viti di fissaggio.
7. Eseguire tagli di prova su un pezzo di materiale di scarto per assicurarsi che l'utensile sia calibrato correttamente.

Pulizia

- Tenere l'utensile sempre pulito. Lo sporco e la polvere possono causare la rapida usura delle componenti interne dell'utensile e ridurne la vita in servizio. Pulire il corpo dell'utensile con una spazzola morbida e un panno asciutto. Se disponibile, utilizzare aria compressa asciutta e pulita, soffiandola nei fori di ventilazione.

Spazzole

• Le spazzole di carbonio si consumano nel tempo.
• Spazzole eccessivamente consumate possono causare perdita di potenza, funzionamento a intermittenza o scintille visibili.
• Se si sospetta che le spazzole siano consumate, farle sostituire in un centro servizi Silverline autorizzato,

Nota: Un paio di spazzole al carbone viene fornito in dotazione con questo utensile.

Contatto

Per consigli tecnici e per eventuali riparazioni, contattare il nostro servizio di assistenza telefonico al numero ([phone]

- Riporre questo dispositivo con cura in un luogo sicuro e asciutto fuori dalla portata dei bambini.

Smaltimento

Rispettare sempre le normative nazionali per lo smaltimento delle apparecchiature elettriche che non sono più funzionali e non sono vitali per la riparazione.

- Non gettare utensili elettrici o altri rifiuti di apparecchiature elettriche edelettroniche (RAEE) con i rifiuti domestici.

- Contattare l'autorità locale di smaltimento rifiuti per informazioni sul modocorretto di smaltire gli elettroutensili.

Garanzia Silverline Tools

Questo prodotto Silverline è protetto da una garanzia di 3 anni

Per attivare la garanzia di 3 anni è necessario registrare il prodotto sul sito www.silverinetools.com entro 30 giorni dalla data d'acquisto. La data d'inizio del periodo di garanzia corrisponde alla data d'acquisto riportata sullo scontrino di vendita.

Registrazione dell'acquisto

Accedere al sito: silverlinetools.com e selezionare il tasto registra per inserire:

- Dati personali

- Informazioni sul prodotto

Una volta che queste informazioni sono state inserite, Il vostro certificato di garanzia sarà inviato per posta elettronica nel formato PDF. Si prega di stampare e conservare il Certificato insieme alla ricevuta d'acquisto.

Termini e condizioni

Il periodo di garanzia decorre dalla data dell'acquisto presso il rivenditore indicata sulla ricevuta d'acquisto.

SI PREGA DI CONSERVARE LA RICEVUTA D'ACQUISTO

Nel caso in cui il prodotto risultasse difettoso entro 30 giorni dalla data d'acquisto, sarà necessario restituirilo al punto vendita presso cui è stato acquistato, presentando la ricevuta e spiegando chiaramente la natura del difetto riscontrato. Il prodotto difettoso sarà sostituito o sarà rimborsato l'importo d'acquisto.

Nel caso in cui il prodotto risultasse difettoso dopo 30 giorni dalla data d'acquisto, sarà necessario inviare una richiesta di indennizzo in garanzia a:

Le richieste di indennizzo devono essere presentate durante il periodo della garanzia.

Affinché la richiesta sia approvata, è necessario presentare anche la ricevuta d'acquisto originale, indicando il luogo e la data dell'acquisto del prodotto e il proprio nome e indirizzo.

Sarà necessario inoltre fornire una descrizione dettagliata del guasto riscontrato.

Le richieste effettuate durante il periodo di garanzia saranno verificate da Silverline Tools per stabilire se il difetto del prodotto è dovuto a problemi di materiali o di lavorazione.

Le spese di spedizione non saranno rimborsate. Tutti i prodotti devono essere spediti puliti e in condizioni tali da garantire l'esecuzione della riparazione in modo sicuro. I prodotti devono essere imballati con cura per evitare danni o lesioni durante il trasporto. Silverline Tools si riserva il diritto di non accettare prodotti spediti in condizioni non idonee o non sicure.

Le riparazioni saranno eseguite da Silverline Tools o da un centro di riparazione autorizzato.

La riparazione o la sostituzione del prodotto non estende o rinnova il periodo di garanzia.

Nel caso in cui determini che il prodotto e il difetto riscontrato sono coperti dalla garanzia, Silverline Tools provvederà a riparare l'utensile

gratuitamente (esclusi i costi di spedizione) o, a propria discrezione, a sostituirlo con un nuovo utensile.

Gli utensili o le parti trattenuti da Silverline Tools in cambio di un prodotto o componente sostitutivo diventano proprietà di Silverline Tools.

La riparazione o la sostituzione di un prodotto in garanzia estende i diritti del consumatore previsti per legge, senza modificarli.

Cosa copre la garanzia:

La riparazione del prodotto, nel caso in cui Silverline Tools determini che il problema sia dovuto a difetti dei materiali o difetti di lavorazione riscontrati durante il periodo della garanzia.

Nel caso in cui un componente non sia più disponibile o fuori produzione, Silverline Tools si riserva il diritto di sostituirlo con un componente adeguato.

Prodotti acquistati e utilizzati all'interno dell'Unione Europea.

Cosa non copre la garanzia:

La Garanzia Silverline Tools non copre le riparazioni se il difetto è stato causato da:

La normale usura dei componenti per via dell'utilizzo del prodotto come indicato nelle istruzioni d'uso (ad esempio, lame, spazzole, cinghie, lampadine, batterie, ecc.).

La sostituzione di accessori forniti a corredo, come ad esempio punte, lame, fogli abrasivi, dischi di taglio e altri componenti correlati.

I danni accidentali, causati dall'uso improprio, dall'abuso e dalla manipolazione, conservazione e cura inadeguata dell'utensile da parte del proprietario.

L'uso del prodotto per fini non domestici.

La modifica o alterazione del prodotto.

Difetti causati dall'uso di parti e accessori che non siano componenti originali Silverline Tools.

Installazione difettosa (fatto salvo quando l'installazione viene eseguita da Silverline Tools). Riparazioni o alterazioni eseguite da terze parti che non siano la Silverline Tools o i centri di riparazione autorizzati da quest'ultima.

Richieste diversi dal diritto alla correzione degli errori con lo strumento denominato in queste condizioni di garanzia non sono coperti dalla garanzia.

Dichiarazione di conformità CE

Il sottoscritto: Sig. Darrell Morris

come autorizzato di: Silverline Tools

Dichiara che il prodotto:

Questa dichiarazione è stata emessa unicamente sotto la responsabilità del produttore.

L'obiettivo della dichiarazione è in conformità con la pertinente Normativa di

Armonizzazione dell'Unione.

Codice di identificazione: 128999

Descrizione: Fresatrice lamellare 900 W

Si conforma alle seguenti direttive

• Directiva de máquinas 2006/42/CE
- Compatibilidad electromagnética 2004/108/CE
• Directiva RoHS 2011/65/UE
• EN 60745-1:2009+A11:2010
• EN 60745-2-19:2009+A1:2010
• EN 55014-1:2006+A1:2009+A2:2011
• EN 55014-2:2015
• EN 61000-3-2:2014
• EN 61000-3-3:2013

Organismo notificato: Intertek

La documentazione tecnica è conservata da: Silverline Tools

Data: 10/04/2018

Firma:

Darrell Morris

Direttore generale

Nome e indirizzo del fabbricante:

Powerbox International Limited, N°. Società 06897059. Indirizzo registrato:. Powerbox,

Boundary Way, Lufton Trading Estate, Yeovil, Somerset, BA22 8HZ, Regno Unito.

Inleiding

Abbreviazioni tecniche

V Volts
~, CA Wisselstroom
A, mA Ampere, milli-Amp
n_o	Onbelaste snelheid
n	Nominale snelheid
° Graden
∅ Diameter
Hz Hertz
W, kW Watt, kilowatt
/min or min^-1	Bewerkingen per minuut
rpm o giri/min. Toeren	per minuut
dB(A) Geluidsniveau decibel (A-gewogen)
m/s^2	Meter per seconde ^2 (trillingsmagnitude)

Specifications

Spanning:	230V~, 50 Hz
Vermogen:	900 W
Onbelaste snelheid:	10.800 min-1
Hoekbereik geleiding	0-135°
Maximum werkingsdiepte:	19 mm
Bladdiameter:	100 mm
Bladafmetingen:	100 x 22 x 3,8 mm, 6T
Boring:	22 mm
Hoogte-instelling:	0-30 mm
Binnendringingsbescherming:	IP20
Beschermingsklasse:
Lengte stroomsnoer:	2 m
Afmetingen (L x B x H):	465 x 190 x 170 mm
Gewicht:	3,6 kg

IT 3 anni di garanzia. Registra il tuo prodotto on-line entro 30 giorni dall'acquisto. Vengono applicati i termini e le condizioni generali.
