Tipo di prodotto	Diffusore amplificato (attivo)
Marca	RCF
Modello	4PRO 3031A
Alimentazione di rete	115 V, 60 Hz
Fusibile	T 3.15 A 250 V
Connettori di ingresso	Jack / XLR femmina simmetrico o asimmetrico
Connettore di uscita	XLR maschio (segnale non elaborato)
Selettore di sensibilità di ingresso	Linea (0 dB) / Microfono
Regolazione del volume	Potenziometro (non influisce sull'uscita LINK)
Equalizzazione	Selettore Flat / Boost (loudness a basso volume)
Limitatore	Soft clipping con LED rosso (lampeggio occasionale accettabile)
Indicatore di segnale	LED verde (presenza di segnale in ingresso)
Indicatore di alimentazione	LED Power Status (verde quando alimentato)
Protezione	Microprocessore con rilevamento errori (avviso, limitazione, guasto)
Inizializzazione	Circa 2 secondi all'accensione (LED spenti)
Installazione	Base 35 mm per piedistallo; punti di fissaggio per sospensione (minimo 2 Fly-Track su lati opposti)
Manutenzione	Pulire con un panno asciutto; non utilizzare solventi, alcol o benzene
Sicurezza	Non aprire l'apparecchio; scollegare prima di qualsiasi intervento; rispettare la polarità della terra
Precauzioni	Evitare l'esposizione alla pioggia o all'umidità; non posizionare contenitori di liquidi sul diffusore

Domande frequenti - 4PRO 3031A RCF

Come collegare il diffusore 4PRO 3031A?

Collegare prima il cavo audio (Jack/XLR) all'ingresso principale, poi il cavo di alimentazione. Prima di accendere, assicurarsi che il volume del diffusore e del mixer siano al minimo. Accendere prima il mixer, poi il diffusore. Per spegnere, invertire l'ordine.

Cosa significa il lampeggio del LED rosso 'Limiter'?

Il LED rosso 'Limiter' lampeggia quando il circuito di soft clipping è attivo, indicando che l'amplificatore si avvicina alla saturazione. Un lampeggio occasionale è normale, ma se è frequente o continuo, ridurre il livello del segnale di ingresso.

A cosa serve il selettore Flat/Boost?

Il selettore offre due modalità di equalizzazione. Flat è consigliato per la maggior parte delle applicazioni. Boost è un loudness progettato per la riproduzione di musica d'ambiente a basso volume, rinforzando i bassi e gli alti.

Cosa fare se il diffusore non si accende?

Verificare che il cavo di alimentazione sia ben collegato e che la presa fornisca la tensione corretta (115 V, 60 Hz). Controllare il fusibile (T 3.15 A 250 V). Se il problema persiste, scollegare per alcuni minuti e ricollegare. Se il LED 'Limiter' rimane acceso, contattare un centro di assistenza autorizzato RCF.

Posso montare il diffusore su un piedistallo?

Sì, la base è dotata di un alloggiamento da 35 mm per montaggio su piedistallo o tubo di distanziamento. Assicurarsi che il supporto sia stabile e adatto al peso del diffusore.

Come pulire il diffusore?

Utilizzare un panno asciutto e morbido. Non utilizzare mai solventi, alcol, benzene o prodotti volatili, poiché potrebbero danneggiare la finitura.

Cosa significano i diversi lampeggi del LED 'Limiter'?

Il microprocessore indica gli errori dal numero di lampeggi prima che il LED 'Power Status' si accenda: 1-2 lampeggi = avviso (malfunzionamento risolto automaticamente), 3-4 = limitazione (volume ridotto di 3 dB, contattare l'assistenza), 5-8 = guasto (il diffusore si mette in muto).

Posso usare l'ingresso micro con un microfono dinamico?

Sì, posizionare il selettore di sensibilità su MIC per le fonti a livello microfono (come un microfono dinamico). Assicurarsi di utilizzare un cavo simmetrico per evitare rumore.

Come evitare danni all'udito con questo diffusore?

Il diffusore può produrre livelli di pressione sonora elevati. Indossare sempre protezioni per l'udito (tappi per le orecchie o cuffie antirumore) durante il funzionamento a volume elevato. Consultare le specifiche per il livello massimo.

Posso sospendere il diffusore per le maniglie?

No, le maniglie sono destinate solo al trasporto. Per sospendere il diffusore, utilizzare i punti di fissaggio dedicati con almeno due Fly-Track su lati opposti. Non utilizzare mai sistemi non previsti da RCF.

MANUALE UTENTE 4PRO 3031A RCF

1. Tutte le avventenze, in particolare quale relative alla sicurezza, devono essere lette con particolare attenzione, in quanto contengono importanti informazioni.
2. Alimentazione diretta da rete

a. La tensione di alimentazione dell'apparecchio ha un valore sufficientemente alto da costituire un rischio di folgorazione per le persone: non procedere mai all'installazione o connessione dell'apparecchio con l'alimentazione inserita.
b. Prima di alimentare quello prodotto, assicurarsi che tutte le connessioni siano corrette e che la tensione della vostra rete di alimentazione corrisponda quella di targa dell'apparecchio, in caso contrario rivolgetevi ad un rivenditore RCF.
c. La presa di alimentazione a vaschetta o il connettore PowerCon® sono sul retro dell'apparato è il dispositivo di disconnessione alla rete di alimentazione; tale dispositivo DEVE rinanere disponibile accessibile dopo l'installazione e durante l'utilizzo dell'apparato.
d. Le parti metalliche dell'apparecchio sono collegate a terra tramite il cavo di alimentazione. Un apparecchio avente costruzione di CLASSE I deve essere connesso alla presa di rete con un collegamento alla terra di protezione.
e. Accertarsi che il cavo di alimentazione dell'apparecchio non possa essere calpestato o schiacciato da oggetti, al fine di salvaguardarne la perfetta integrità.
f. Per evitare il rischio di shock elettrici, non aprir mai l'apparecchio: all'interno non visono parti che possono essere utilizzate dall'utente.

1. Impedire che oggetti o liquidi entrino all'interno del prodotto, perché potrebbero causare un corto circuito. L'apparecchio non deve essere esesto a stillicidio o a spruzzi d'acqua; nessun oggetti pieno di liquido, quali vasi, deve essereosto sull'apparecchio. Nessuna sorgente di fiamma nuda (es. candele accese) deve essere posta sull'apparecchio.
2. Non eseguire sul prodotto interventi / modifiche / riparazioni se non quella espessamente descritte sul manuale istruzioni.

Contattare centri di assistenza autorizzati o personale altamente qualificato quando:

• I'apparecchio non funziona (o funziona in modo anomalo);
• il cavo di alimentazione è danneggiato;
• oggetti o liquidi sono entrati nell'apparecchio;

• l'apparecchio ha subito forti urti.

• Qualora quello prodotto non sia utilizzato per lunghi periodi, scollegare il cavo d'alimentazione.

• Nel caso che dal prodotto provengano odori anomali o fumo, spegnerlo immediamente e scollegare il cavo d'alimentazione.
• Non collegare a quello prodotto altri apparetti e accessori non previsti.

Quando è prevista l'installazione sospesa,utilizzare solamente gli apposti punti di anticoraggio e non cercare di adderequito prodottotramite elementi non idonei o previsti allo scopo.

Verificare inoltre l'idoneita del supporto (parete, soffitto, struttura ecc., al quale è anticorato il prodotto) e dei componenti utilizzati per il fissaggio (tasselli, viti, staffe non fornite da RCF ecc.) che devono garantire la sicurezza dell'impiano / Installazione nel tempo,anche considerando, ad esempio, vibrazioni meccaniche normalmente generate da un trasduttore. Per evitare il pericolò di cadute, non sovrapporre fra loro più unità di quello prodotto, quando但这a possibilità non è espessamente contemplata dal manuale istruzioni.

1. La RCF S.p.A. raccomanda vivamente che l'installazione di questo prodotto sia eseguita solamente da installatori professionali qualificati (oppure da ditte specializzate) in grado di farla correttamente e certificarla in accordo con le normative vigenti. Tutto ilsystema audio dovrè essere in conformità con le norme e le leggi vigenti in materia di impianti elettrici.

IMPORTANT

1. Sostegni e Carrelli. Se previsto, il prodotto va utilizzato solo su carrelli o sostegni consigliati dal produttore. L'insieme appearecchio-sostegnio / carrello va mosso con estrema cura. Arresti improvvisi, spinte eccessive e superfici irregolari o inclinate possono provocare il ribaltamento dell'assieme.

2. Vi sono numerousi fattori meccanici ed elettrici da considerare quando si installa un sistema audio professionale (oltre a quelli prettamente acustici, come la pressione sonora, gli angoli di copertura, la risposta in frequenza, ecc.).

11. Perdita dell'udito

L'esposizione ad elevati livelli sonori cui provocare la perdita permanente dell'udito. Il livello di pressione acustica pericolosa per l'udito varia sensibilmente da persona a persona e dipende alla durata dell'esposizione. Per evitare un'esposizione potenzialmente pericolosa ad elevati livelli di pressione acustica, è necessario che chiunque sia sottoposto a tali livelli utilizzi delle adequate protezioni; quando si fa funzionare un trasduttore in grado di produire elevati livelli sonori è necessario indossare dei tappi per orecchie o delle cuffie protettive. Consultare i dati tecnici del manuale d'uso per conoscere le massime pressioni sonore che i monitor da studio sono in grado di produire.

NOTE IMPORTANTI

Per evitare fenomeni di rumorosità indotta sui cavi che trasportano segnali dai microfoni o di linea (per esempio 0dB), usare solo cavi schermati ed evitare di posarli nelle vicinanze di:

• apparecchiature che producono campi elettromagnetici di forte intensita;
  -cavi di rete;
  -linee che alimentano altoparlanti.

NOTE IMPORTANTI

PRECAUZIONI D'USO

PRECAZIONI D'USO

• Collocare il prodotto lontano da fonti di calore e lasciare dello spazio libero intorno per garantire la circolazione dell'aria.
• Non sovraccaricare quello prodotto per lunghi periodi.
• Non forzare mai gli organi di lavoro (tasti, manopole ecc.).
  Non usare solventi, alcohol, benzina o altre sostenze volatili per la pulitura delle parti esterne.

NOTE IMPORTANTI

Prima di collegare ed'utilizzare quello prodotto, leggere attendamente le istruzioni contenate in quello manuale, il quale è da conservare per riferimenti futuri.

Il presente manuale costituisce parte integrante del prodotto e deve accompagnare quest'ultimo anche nei passaggi di proprieta, per permettere al nuovo proprietario di conoscere le modalità d'installazione e d'utilizzo e le awertenze per la sicurezza.

L'installazione e l'utilizzo errati del prodotto esimo la RCF S.p.A. da agli responsabilità.

ATTENZIONE: Per prevenire i rischi di fiamme o scosse elettriche, non esporre mai quello prodotto alla pioggia o all'umidità.

ATTENZIONE: al fine di prevenire shock elettrici, disconnettere il dispositorio dall'alimentazione di rete quando la grigliaiene rimossa

NOTE IMPORTANTI

ATTENZIONE

ATTENZIONE

DESCRIZIONEGENERALE

Il concetto alla base dello sviluppo di quosti unici diffusori deriva dall'industria del tour, portando in un cabinet compatto tutte l'esperienza professionale di RCF.

Il Team RCF ha sempre in parte sin dall'inizio del progettto le necessità dell'artista in modo da creare nuove linee di diffusori con rinnovate caratteristiche, maggior chiarezza e definizione del suono in sistemi più leggeri.

4PRO rappresenta l'ultima evoluzione nella technologia dei diffusori attivi con suono e design rivoluzionari. Ogni dettaglio è stato studiato a fondo per offrir a musicisti e professionisti lo strumento perfetto per amplificare le loro performance, serata dopo serata. Materiali di alta qualità, costruzioni di precisione, un attento assemblaggio ed estese procedure di controlo qualità completano i progetti innovativi del team Ricerca e Sviluppo di RCF.

Le voci sono naturali, il suono è biano a maggiori distanze, la potenza SPL è stabile fino ai più alto livelli.

Tutti i driver a compressione ed i trasduttori sono costrui gierez a superiori technologie nello stampaggio ed assemblaggio di precisione.

Il woofer ad alta potenza genera un basso preciso e profondo, il driver custom a compressione offre medie trasparenti ed estrema accuratezza.

La Tecnologia di amplificazione in Classe D di RCF permette performance incredibili ed una altissima efficienza in dimensioni e pesi extremamente contentuti. Gli amplificatori 4PRO sono caratterizzati da attacchi velocissimi, risposte ai transenti naturali e performance audio impressionanti.

II DSP integrato gestisce crossover, equalizzazione, soft limiter, compressori e bass boost dinamico.

Ognischedadi ingresso presenta ingressibilanciati XLR/jack, link di uscita XLR, commutazione sensibilità mic/linea, controlo di volume ed un tasto di selezione dell'equalizzazione EQ Mode (Flat/Boost). L'amplificatore è dotato di una robusta struttura di alluminio che non solo lo rende robusto durante il trasporto e gli urti ma assiste la dissipazione termica.

Tutti gli amplificatori 4PRO sono dotati di sezione di alimentazione SMPS per erogare la massima potenzaanche con minimo peso del diffusore.

I diffusori della series 4PRO sono costruiti in multistrato di betulla del baltico in modo da minimizzare vibrazionianche a livelli massimi e durare nel tempo.

Dalla creazione degli stampi fino alla texture finale, i prodotti 4PRO offrono il massimo della affidabilità e robustezza per l'uso intensivo "on the road".

Le porte reflex sono state maggiorate per il massimo dell'efficienza.

Le casse 4PRO sono dotate di maniglie laterali dotate di inserto in gomma per il massimo della portabilità.

Sul fondo dei diffusori è installato un robusto pole mount per supporto a stand.

La nuova forma del cabinet permetto l'utilizzo in posizione stage monitor.

Tre inserti Fly-track sono dedicati all'istallazione di accessori per sistemi di diffusione permanente del suono o per il touring.

TOUR SOUND

COMPONENTI

AMPLIFICATORI

MOBILI

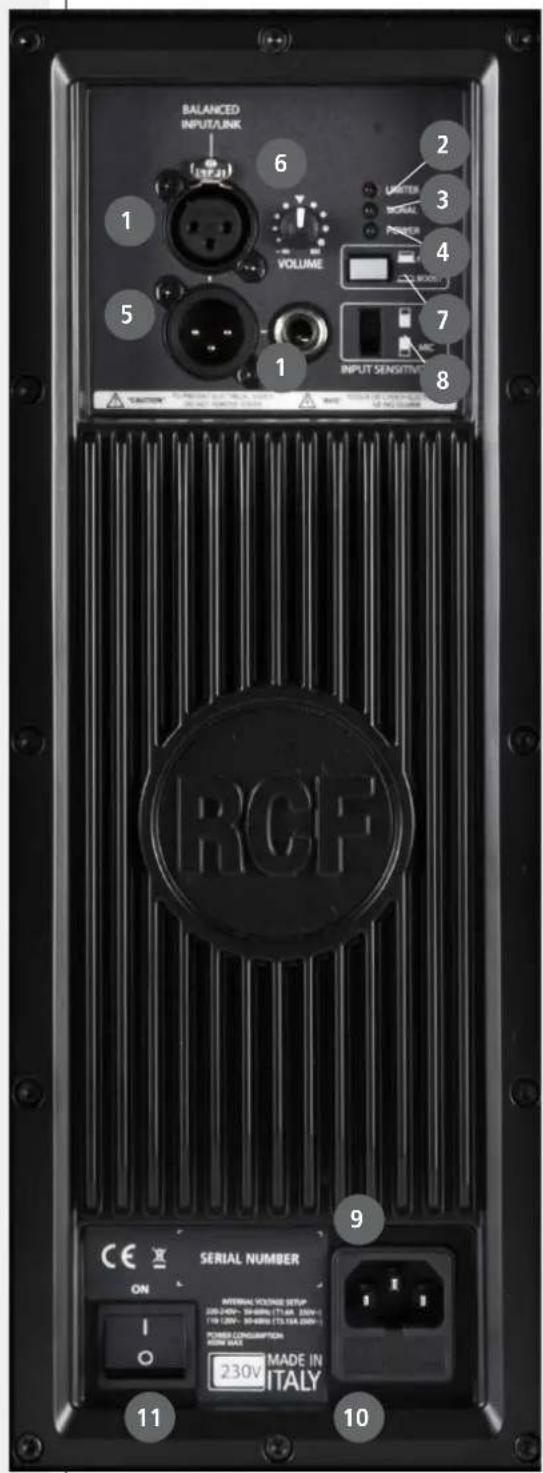

1 INGRESSO JACK/XLR (SBILANCIATO/BILANCIATO). Ilsystema accetta connettori di ingresso Jack o XLR che essere utilizzati come ingressi bilanziati per il collegamento di microfoni bilanziati o sbilanziati o di sorgenti audio a livello linea.
LED DI INSERIMENTO DEL LIMITER. L'amplificatore è dotato di un circuito di limiter in modo da prevenir il clipping dell'amplificatore o di sovracaricare gli altoparlanti. Quando il circuito di soft clipping è attivo il LED lampeggia con colore ROSSO. É accettabile che il LED lampeggi occasionalemente. Se il LED lampeggia frequentlymente o si accende di continuo ridurre il segnale in ingresso.
3 LED DI PRESENZA DEL SEGNALE. Il LED di segnale si accende con colore VERDE se è presente segnale audio all'ingresso XLR.
4 LED DI POWER STATUS. Il LED verde è acceso quando il diffusore è alimentato e il commutatore di accensione è nella posizione ON.
5 USCITA SEGNALE XLR MASCHIO. Il connettore XLR di loop del segnale permette la connessione a catena di più diffusori.
CONTROLLO DI LIVELLO. Varia il volume del diffusore.
FLAT/BOOST. Il pulsante imposta l'equalizzazione "Flat" o "Boost". Quest'ultima agisce come loudness per applicazioni musica quando il diffusore acustico viene impiegato a bassi livelli di volume. Per tutte le altre applicazioni voce, dal vivo o di musica riprodotta ad alto volume si consiglia l'uso dell'equalizzazione nella posizione "Flat".
8 MIC/LINE. Posizionare il selettore in LINE per l'utilizzo di una sorgente a livello linea (0 dB) o MIC per l'utilizzo di un microfono.
9 VASCETTA IEC DEL CONNETTORE DI ALIMENTAZIONE. Presa per il cavo di rete.
10 PORTAFUSIBLE. Alloggio per fusibile di rete.
11 INTERRUTTORE GENERALE. L'interruttore generale permette l'accensione e lo spegnimento dell'apparecchio una volta che questo sa collegato alla rete di alimentazione.

Il connettore di ingressro XLR segue il seguente standard AES:

PIN 1 = TERRA (GROUND; SHIELD)
PIN 2 = LATO CALDO (HOT; +)
PIN 3 = LATO FREDDO (COLD; -)

CONNECTIONI

Sul pannello posteriore trovanoippo tutti i controlli, gli ingressi di segnale e di corrente. In caso sia necessario cambiare la tensione di alimentazione rivolgersi al proprio rivenditore o centro assistenza. Questa operazione che richiede la sostituzione del fusibile di protezione con valore appropriato è da effettuarsi presso un centro autorizzato da RCF Spa.

A quello potono potete inseire il connettore di alimentazione e il connettore di segnale, ma prima di accendere il diffusore assicuratevi che il controllo di volume sia al minimo sia sul diffusore che sulla sorgente sonora collegata al diffusore (che generalmente sarea un mixer); è importanteanche che il mixer sia più accesso al momento in cui viene accesso il diffusore a lui collegato. Queste due precauzioni vi eviteranno innanzitutto di accendere i diffusori in presenza di forti segnali in ingressso (evitando di causare danni al diffusore stesso ma soprattutto alle persone che vi si possono trovare davanti) e inoltre di far arrivare agli altoparlanti e al pubblico i fastidiosi "bump" causati dall'accensione delle apparecchiature audio a monte dei diffusori. Infatti è buona regola che i diffusori amplificati e gli amplificatori in genere siano sempre le ultime apparecchiarure ad essere accese dello montaggio e le prime ad essere spente alla fine dello spettacolo. A quello potono potete accendere il diffusore e alzare il controllo di livello fino alla linea marcatrice presente sulla Scala tra "0" e MAX", per poi correggere successivement il livello a seconda delle necessità.

Gli amplificatori sono equipaggiati con un microprocessore per la gestione del DSP ed il controlo dell'amplificatore. La regolare accensione del diffusore è garantita da una procedura di initializzazione; durante esta fase di test i LED ("Limiter", "Signal" e "Power status"), posti sul modulo amplificatore rimangono spenti per circa 2 secondi. Al terminale della procedura di avvio il LED verde "Power status" rimane acceso fisso. Nel caso di un malfunzionamento grave del diffusore sul modulo amplificatore il LEDrosso "Limiter" lampeggia. Il diffusore vieneosto in stato "mute".

PRIMA DI CONNECTERE IL DIFFUSORE

PRIMA DI ACCENDERE IL DIFFUSORE

Il diffusore è provvisto di un adattatore per supporto a stand di 35 mm. I diffusori 4PRO devono essere sospesi solo per mezzo di accessori originali ed approvati. In agli caso utilizzare sempre almeno 2 apposti fly-track situati su lati oppositi del diffusore.

ATTENZIONE: Non sospendere mai il diffusore per mezzo delle maniglie. Le maniglie sono state progettate per il trasporto del diffusore, non per la sua sospensione.

ATTENZIONE

PROTEZIONI ED INDICAZIONI DI GUASTO

Il microprocessore è in grado di segnalare tre diversi tipi di guasti tramite il lampeggio del LED rosso "Limiter" sul pannello amplificatore prima dell'accensione del LED verde "Power status". I tre tipi di guasto sono: ATTENZIONE: viene rilevato un erre o un malfunzionamento autoripristinante non grave e le prestazioni del diffusore non vengono limitate. LIMITAZIONE: viene rilevato un erre e vengono limitate le prestazioni del diffusore (il livello sonoro viene ridotto di 3 dB). Questo perché non influisce sul funzionamento generale del diffusore. è comunque necessario contattare il centro assistenza per risolverve il guasto. GUASTO: viene rilevato un malfunzionamento grave. Il diffusore vieneippo dello stato stato di "mute".

INDICAZIONI: 1 o 2 >Attenzione 3 o 4 >Limitazione da 5 a 8 >Guasto

Nel caso di quasto, il LED verde "Power status" rimane spento.

Nel caso si presenti un qualsiasi avviso luminoso da parte del LED rosso "LIMITER", provare le seguenti procedure:

• controllare che il diffusore sia correttamente collegato all'alimentazione.

• disconnettere il diffusore dall'alimentazione, attendere 5 minuti quindi ricollegare il diffusore all'alimentazione.

Se dato aver effettuato i test, il LED rosso "LIMITER" continua a lampeggiare, contattare il centro assistenza autorizzato.

SELEZIONE 230 Volt, 50 Hz: VALORE FUSIBILE T 1.6 A 250 V

SELECTION 115 Volt, 60 Hz: VALORE FUSIBLE T 3.15 A 250 V

SELEZIONDELLATENSIONDI ALIMENTAZIONE

(RISERVATO AI CENTRI SERVIZIO RCF)
