MANUALE UTENTE MD 19700 MEDION
Istruzioni per l'uso

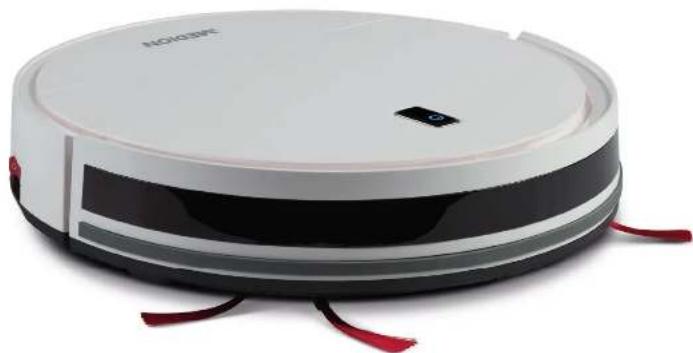

Robot aspirapolvere con telecomando
MEDION® MD 19700
MSN 5006 5379
Made in China
1948 M.I.76 2011 Con: 2015 Federal Allo
(1) N(M) (中和)
Inhaltsverzeichnis
DE
Dommage matériel possible!
Dommage matériel possible!
1. Informazioni sulle presenti istruzioni per l'uso 111
1.1. Spiegazione dei simboli ....111
2. Utilizzo conforme 113
3. Indicazioni di sicurezza 113
3.1. Utilizzo sicuro di pile/batterie 115
4. Contenuto della confezione.... 116
5. Panoramica dell'apparecchio 117
5.1. Parte superior cerrada....117
5.2. Lato superiore chiuso....117
6. Prima messa in funzione....120

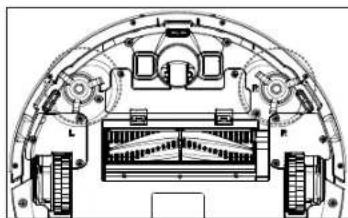

6.1. Montaggio delle spazzole di pulizia....120
6.2. Caricamento della batteria....120
6.3. Inserimento delle batterie nel telecomando....121
6.4. Impostazione dell'ora....121
7. Funzionamento dell'aspirapolvere 122
7.1. Impostazione del conto alla rovescia di avvio....122
7.2. Reset del conto alla rovescia....123
7.3. Zelezione della modalità....123
7.4. Gestione dell'energia del robot aspirapolvere 125
8. Pulizia e manutenzione.... 126

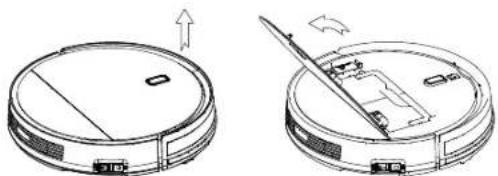

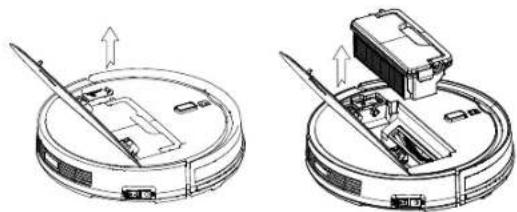

8.1. Pulizia del contenitore della polvere 126
8.2. Pulizia dell'apertura di aspirazione....128
8.3. Pulizia dei sensori/contatti di carica....128

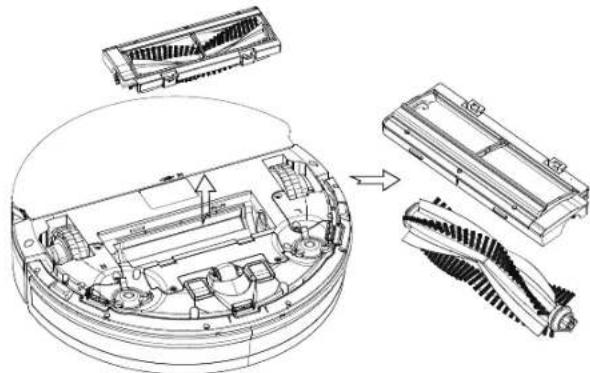

8.4. Pulizia delle spazzole 128
8.5. Pulizia della ruota....128
9. Soluzione dei problemi 129
10. Estrazione della batteria.... 130
-
Smaltimento.... 131
-
Dati tecnici 132
-
Informazioni sulla conformità.... 133
-
Informazioni relative al servizio di assistenza 133
-
Note legali 134
-
Informativa sulla protezione dei dati personali.... 134
DE
FR
NL
ES
IT
1. Informazioni sulle presenti istruzioni per l'uso
La ringraziamo per l'acquisto di questo prodotto. Ci auguriamo che sia soddisfatto.
Prima di mettere in funzione l'apparecchio, leggere attentamente le indicazioni di sicurezza. Osservare le avvertenze riportate sull'apparecchio e nelle istruzioni per l'uso.
Tenere le istruzioni per l'uso sempre a portata di mano. Esse sono parte integrante del
prodotto e, in caso di vendita o cessione dell'apparecchio, devono essere consegnate al nuovo proprietario.
1.1. Spiegazione dei simboli
Quando un paragrafo è contrassegnato da uno dei seguenti simboli di avvertenza è necessario evitare il pericolo indicato per prevenire le possibili conseguenze descritte.
PERICOLO!
Questa parola chiave denota un livello di rischio elevato che, se non viene evitato, causa la morte o gravi lesioni.
AVVERTENZA!
Questa parola chiave denota un livello di rischio medio che, se non viene evitato, può causare la morte o gravi lesioni.
ATTENZIONE!
Questa parola chiave denota un livello di rischio basso che, se non viene evitato, può causare una lesione lieve o modesta.
AVVISO!
Questa parola chiave mette in guardia da possibili danni materiali.
Questo simbolo fornisce informazioni supplementari utili per l'assemblaggio o per il funzionamento.
Osservare le indicazioni contenute nelle istruzioni per l'uso!
AVVERTENZA!
Segnalazione di pericolo di scosse elettriche.
AVVERTENZA!
Segnalazione di pericolo di corrosione!
AVVERTENZA!
Avviso di pericolo a causa di materiali che possono infiammarsi anche facilmente!
AVVERTENZA!
Segnalazione di pericolo dovuto a materiali a rischio di esplosione!
Punto elenco/Segnala un'informazione relativa a un evento che si può verificare durante l'utilizzo
▶ Istruzioni da seguire
■ Indicazioni di sicurezza da eseguire
Dichiarazione di conformità (vedere capitolo "Informazioni sulla conformità"): I prodotti contrassegnati con questo simbolo soddisfano i requisiti delle direttive CE.
Classe di protezione II
Gli apparecchi elettrici di classe Il possiedono un isolamento doppio e/o rinforzato permanente e non hanno possibilità di allacciamento per un conduttore di terra. L'involucro di un apparecchio elettrico rivestito di materiale isolante della classe di protezione Il può fungere parzialmente o interamente da isolamento supplementare o rinforzato.
Simbolo della corrente continua
Indicazione della polarità
Per identificare i collegamenti positivi e negativi (la polarità) di un alimentatore in c.c., o i collegamenti positivi e negativi di un'apparecchiatura a cui può essere collegata un alimentatore in c.c.
Simbolo dell'alimentatore elettrico a commutazione
Trasformatore – protetto contro i cortocircuiti
Trasformatore nel quale la temperatura non supera i limiti stabiliti neppure quando il trasformatore è sovraccarico o cortocircuitato e che, dopo la rimozione del sovraccarico o del cortocircuito, continua a soddisfare tutti i requisiti della presente norma.
Utilizzo in ambienti chiusi
Gli apparecchi contrassegnati da questo simbolo possono essere utilizzati solo in ambienti chiusi.
Smaltire l'apparecchio nel rispetto dell'ambiente (vedere „11. Smaltimento“ a pagina 131)
L'adattatore AC/DC presenta il grado di protezione IP20 in conformità alla norma DIN EN 60529.
L'adattatore AC/DC è quindi protetto:
IP20
- contro la possibilità di accedere a parti pericolose con un dito;
- contro la penetrazione di corpi estranei solidi di diametro pari o superiore a 12,5 mm
L'adattatore AC/DC non è impermeabile.
Utilizzare esclusivamente la base di carica in dotazione.
Utilizzare esclusivamente l'alimentatore in dotazione.
ta=40°
L'alimentatore è utilizzabile fino a una temperatura ambiente di 40 °C.
2. Utilizzo conforme
Il robot aspirapolvere serve per pulire a secco e in modo autonomo pavimenti lisci e piani in ambienti interni.
Non utilizzare l'apparecchio all'aperto.
Il prodotto è destinato esclusivamente all'utilizzo privato e non a quello industriale/commerciale.
L'utilizzo non conforme comporta il decadimento della garanzia:
■ non modificare l'apparecchio senza la nostra approvazione e non utilizzare alcun altro apparecchio ausiliario non approvato o non fornito da noi.
■ Utilizzare esclusivamente pezzi di ricambio e accessori forniti o approvati da noi.
Attenersi a tutte le indicazioni fornite nelle presenti istruzioni per l'uso, in particolare alle indicazioni di sicurezza. Qualsiasi altro utilizzo è considerato non conforme e può provocare danni a persone o cose.
3. Indicazioni di sicurezza
AVVERTENZA!
Pericolo di lesioni!
Pericolo di lesioni per bambini e persone con ridotte capacità fisiche, sensoriali o intellettive (ad esempio persone parzialmente disabili, anziani con capacità fisiche o intellettive ridotte) o con carenza di esperienza e di conoscenze (ad esempio bambini grandi).
■ Tenere l'apparecchio e gli accessori fuori dalla portata dei bambini.
Il presente apparecchio può essere utilizzato a partire da un'età di 8 anni e anche da persone con capacità fisiche, sensoriali o intellettive ridotte o con carenza di esperienza e/o di conoscenze, a condizione che siano sorvegliate o istruite circa l'utilizzo sicuro dell'apparecchio e che abbiano compreso i pericoli che ne derivano.
■ I bambini non devono giocare con l'apparecchio.
■ La pulizia e la manutenzione a cura dell'utilizzatore non devono essere eseguite dai bambini, a meno che questi non abbiano almeno 8 anni e non siano sorvegliati.
■ Tenere l'apparecchio, l'alimentatore e il cavo di alimentazione fuori dalla portata dei bambini di età inferiore agli 8 anni.
■ Tenere tutti i materiali di imballaggio utilizzati (sacchetti, pezzi di polistirolo ecc.) fuori dalla portata dei bambini.
PERICOLO!
Pericolo di scossa elettrica!
Componenti sotto tensione. Pericolo di scossa elettrica/cortocircuito.
■ Per ricaricare la batteria utilizzare solo l'alimentatore fornito in dotazione e la base di carica.
■ L'alimentatore deve essere utilizzato solo in ambienti chiusi e asciutti.
Collegare l'alimentatore a una presa di corrente facilmente accessibile installata a regola d'arte. La tensione di rete locale deve corrispondere a quella indicata nei dati tecnici dell'alimentatore.
■ La presa deve essere liberamente accessibile per consentire di scollegare rapidamente l'apparecchio dalla rete elettrica in caso di emergenza.
■ Estrarre il cavo di alimentazione dalla presa afferrando la spina e non tirando il cavo. Non piegare o schiacciare il cavo di alimentazione.
In caso di danni alla spina, al cavo di alimentazione, alla base di ricarica o all'apparecchio, oppure in caso di penetrazione di liquidi o di corpi estranei all'interno dell'apparecchio, staccare immediatamente la spina dalla presa elettrica.
■ Utilizzare l'apparecchio solo in locali chiusi e non esporlo mai a gocce o spruzzi d'acqua.
■ Durante la ricarica non toccare l'apparecchio con le mani bagnate.
■ Prima di utilizzare l'apparecchio per la prima volta e dopo ogni utilizzo assicurarsi che l'apparecchio e il cavo di alimentazione non siano danneggiati.
■ Non mettere in funzione il robot aspirapolvere se si riscontrano danni all'apparecchio stesso, alla base di carica o al cavo di alimentazione.
■ Nel caso si riscontrino danni dovuti al trasporto, rivolgersi immediatamente al servizio di assistenza.
In caso di lunghi periodi di assenza o di temporali, scollegare l'alimentatore dalla presa elettrica.
Non immergere mai il robot aspirapolvere, la base di carica o l'alimentatore in acqua o in altri liquidi! Prima di ogni pulizia e manutenzione, così come prima di montare o smontare gli accessori, scollegare l'alimentatore dalla presa elettrica.
■ Non esporre l'apparecchio a condizioni estreme. Occorre evitare:
– elevata umidità dell'aria o umidità in generale,
- temperature estremamente alte o basse,
- raggi diretti del sole,
- fiamme libere.
AVVERTENZA!
Pericolo di esplosione!
L'aspirazione di liquidi infiammabili o di determinati materiali solidi può comportare il rischio di incendi o esplosioni.
Non utilizzare l'apparecchio in prossimità di materiali facilmente infiammabili. Non aspirare oggetti con bordi taglienti oppure oggetti o liquidi facilmente infiammabili come fiammiferi o cenere calda.
■ Non aspirare in nessun caso polvere di toner (di stampanti laser, fotocopiatrici).
ATTENZIONE!
Pericolo di lesioni/di danni all'apparecchio!
L'utilizzo improprio dell'apparecchio può causare lesioni o danni all'apparecchio.
- Utilizzare l'apparecchio soltanto per aspirare piccole quantità di polvere, sporco e bricio-le. Svuotare il contenitore della polvere dopo ogni utilizzo.
■ Non utilizzare l'apparecchio per aspirare liquidi o sporcizia umida.
■ Per non rischiare di inciampare, non utilizzare prolunghe e informare le persone presenti che si sta per utilizzare il robot aspirapolvere.
■ Prima di utilizzare l'apparecchio, rimuovere dall'area di lavoro tutti gli oggetti fragili (ad es. vetro, lampade, vasi) e quelli che possono impigliarsi nelle spazzole o possono essere aspirati (ad es. cavi, capi d'abbigliamento, giornali, tende). Se necessario, posizionare la barriera fotoelettrica per delimitare l'area da aspirare.
■ Non coprire i sensori e le fessure di aerazione del robot aspirapolvere.
AVVISO!
Possibili danni all'apparecchio causati dallo sfregamento su superfici ruvide.
Alcuni battiscopa e in particolare i camini e i forni possono presentare una superficie ruvida, spazzolata o granulare in metallo anodizzato, acciaio o ghisa. Tali superfici possono avere l'effetto della carta vetrata sulla gomma e sulla plastica, danneggiando il corpo dell'apparecchio in caso di contatto. Inoltre, l'urto con l'aspirapolvere può danneggiare anche le superfici stesse.
■ Per prevenire possibili danni, evitare che l'apparecchio urti superfici ruvide, spazzolate o granulari. Testare la superficie strofinandovi con cautela un panno o un fazzoletto. L'eventuale formazione di pelucchi indica che, per evitare urti, l'aspirapolvere non dovrebbe essere passato su tale area.
ATTENZIONE!
Pericolo di lesioni/di danni all'apparecchio!
Per ragioni costruttive e progettuali, all'interno di una stanza è possibile che i sensori del robot aspirapolvere non rilevino completamente scale e ostacoli. Sussiste il pericolo di un'area morta attraverso la quale il robot possa cadere da scale o bordi non protetti.
■ Durante il funzionamento, accertarsi che il robot aspirapolvere riconosca scalini o altri ostacoli, in particolare su pavimenti lucidati molto chiari o bianchi.
■ Eventualmente realizzare barriere aggiuntive per escludere danni a oggetti, pareti, scale o all'apparecchio.
■ L'altezza degli scalini deve essere di almeno 8 cm.
■ Durante il funzionamento dell'apparecchio non sostare sotto bordi non protetti o scale.
■ Pulire regolarmente i sensori del robot aspirapolvere.
■ Non posizionare la base di carica nelle immediate vicinanze di scale.
3.1. Utilizzo sicuro di pile/batterie
L'apparecchio contiene una batteria agli ioni di litio. Il telecomando funziona con due batterie da 1,5 V del tipo AAA.
PERICOLO!
Pericolo di ustione chimica!
L'ingestione di batterie comporta il rischio di ustioni chimiche interne che possono causare la morte nel giro di due ore. A contatto con la pelle, l'acido della batteria può causare ustioni chimiche.
Se si pensa che le batterie possano essere state ingerite o trovarsi in una qualsiasi parte del corpo, rivolgersi immediatamente a un medico.
■ Non ingerire le batterie.
■ Evitare il contatto con l'acido delle batterie. In caso di contatto con la pelle, gli occhi o le mucose, sciacquare i punti interessati con abbondante acqua pulita e contattare immediatamente un medico.
■ Tenere le batterie nuove e usate fuori dalla portata dei bambini.
■ Sospendere l'uso dell'apparecchio se il vano delle batterie non si chiude in modo sicuro e tenerlo fuori dalla portata dei bambini.
In caso di fuoriuscita di liquido dalle batterie, rimuoverle immediatamente dall'apparecchio. Pulire i contatti prima di inserire nuove batterie.
AVVERTENZA! Pericolo di esplosione!
In caso di sostituzione impropria delle batterie, sussiste il pericolo di esplosione!
- Utilizzare sempre solo batterie nuove dello stesso tipo. Non utilizzare mai insieme batterie vecchie e nuove.
■ Nel collocare le batterie nel relativo vano, fare attenzione alla corretta polarità (+/-).
■ Non cercare mai di ricaricare le batterie.
■ Conservare le batterie in un luogo fresco e asciutto.
■ Mai esporre le batterie a un calore eccessivo (ad esempio raggi diretti del sole, fuoco o simili). Fonti di calore diretto possono danneggiare le batterie.
■ Non gettare le batterie nel fuoco.
■ Non cortocircuitare le batterie.
■ Estrarre dall'apparecchio anche le batterie scariche.
Se si prevede di non utilizzare l'apparecchio per lungo tempo, estrarre le batterie.
■ Prima di introdurre le batterie nel relativo vano, verificare che i contatti nell'apparecchio e sulle batterie siano puliti e, se necessario, pulirli.
■ Utilizzare la batteria a una temperatura ambiente di 10-40 °C.

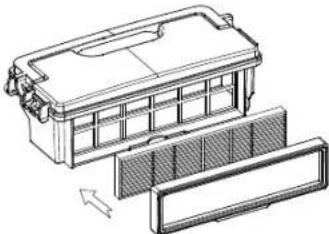

AVVISO! Possibili danni materiali!
Il filtro per polveri sottili non è resistente all'acqua.
■ Rimuovere il filtro per polveri sottili prima di pulire con acqua il contenitore della polvere.
■ Scuotere il filtro per polveri sottili per rimuovere i depositi di polvere.
4. Contenuto della confezione
PERICOLO! Pericolo di soffocamento!
Pericolo di soffocamento in caso di ingestione o inalazione di componenti piccoli o pellicole dell'imballaggio.
Tenere la pellicola dell'imballaggio fuori dalla portata dei bambini.
Verificare l'integrità della confezione e comunicare l'eventuale incompletezza della fornitura entro 14 giorni dall'acquisto.
La confezione acquistata include:
- Robot aspirapolvere con batteria agli ioni di litio integrata
- Base di carica
- Alimentatore
- Telecomando
- 2 spazzole laterali
- 1 filtro di ricambio
- Spazzolino di pulizia (nell'apparecchio sotto il coperchio del contenitore della polvere)
- Istruzioni per l'uso e documenti di garanziaVue d'ensemble de l'appareil
5. Panoramica dell'apparecchio

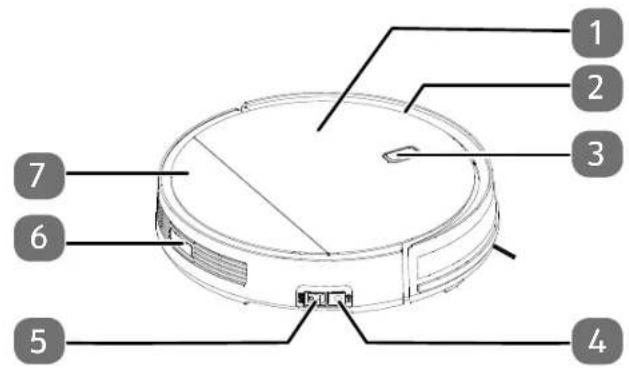

5.1. Parte superior cerrada
1) Coperchio del contentiore della polvere
2) Paraurti
3) Interruttore On/Off/Indicatore di funzionamento
4) Persa di carica
5) Interruttore On/Off
6) Sensore
7) Involucro dell'apparecchio

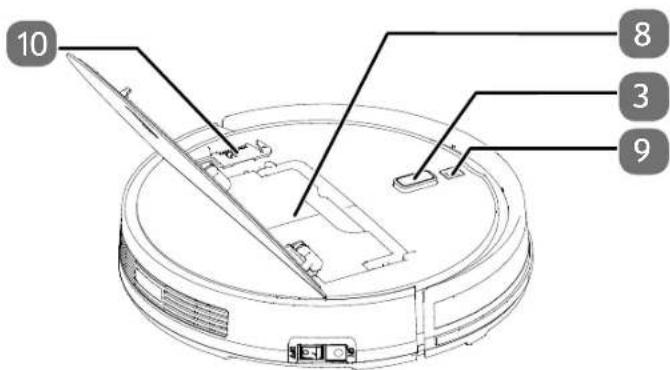

5.2. Lato superiore chiuso
9) Chusura del coperchio
DE
FR
NL
ES
IT
8) Contentiore della polvere
a) Coperchio del contenitore della polvere
b) Alloggiamento del contenitore della polvere
c) Filtro polvero sottili
d) Supporto per il filtro
10) Spazzola per la pulizia
11) Copertura della spazzola
12) Spazzola per la pulizia
13) Ruoata: per agevolare la direzione die movimento
14) Spazzola, laterale
15) Ruota: per lávanzamento dell'a apparechhio
16) Contatti di carica

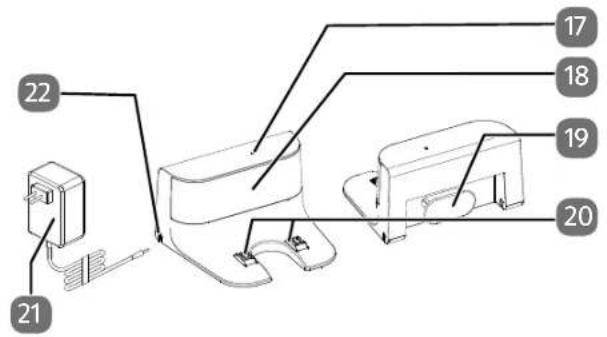

5.5. Station de charge
FR
NL
ES
IT
17) Indicatore di funzionamento
18) Lente del sensore
19) Avvolgicavo
20) Contatti di carica
21) Alimentatore
22) Presa per l'alimentatore

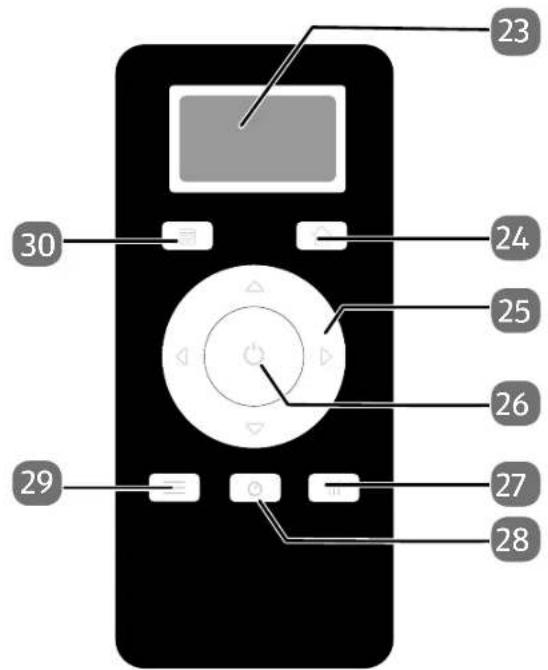

5.6. Télécommande
24) Ritorno alla base di carica
25) Tasti freccia: Determinare la direzione di marcia, aumentare/diminuire il valore numerico
26) Avvio pulizia standard automatica
27) Pulizia intensiva
28) Impostazione dell'ora
29) Selezione della modalità di funzionamento
30) Impostazione dell'ora di avio
| A | Sensore | anteriore |
| B | Sensore | destro |
| C | Sensore | sinistro |
6. Prima messa in funzione
6.1. Montaggio delle spazzole di pulizia
Prima di utilizzare l'apparecchio per la prima volta è necessario montare le spazzole fornite in dotazione 14 (vedere Fig. G).
Le spazzole vengono inserite sull'apposito attacco.
Premere le due spazzole sui supporti finché scattano in sede.
6.2. Caricamento della batteria
Il robot aspirapolvere è dotato di una batteria agli ioni di litio. Una volta estratto l'apparecchio dall'imballaggio, innanzitutto caricare la batteria per ca. 6 ore. Questa operazione migliora le prestazioni della batteria a lungo termine.
È possibile caricare il robot aspirapolvere direttamente con l'alimentatore fornito in dotazione oppure con la base di carica.
6.2.1. Caricamento diretto dell'apparecchio
Collegare l'alimentatore fornito alla presa per l'alimentatore 4 che si trova lateralmente sul robot aspirapolvere.
Portare l'interruttore On/O5 in posizione I per accendere l'apparecchio, altrimenti non è possibile caricare la batteria.

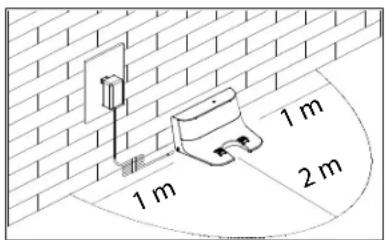

6.2.2. Caricamento mediante la base di carica
Collegare l'alimentato 5 alla relativa presa 20 della base di carica. Posizionare il robot aspirapolvere sulla base di carica in modo che i contatti di carica 16 / 19 siano appoggiati gli uni sopra gli altri.
▶ Collegare la spina alla presa di corrente.
Portare l'interruttore On/Off in posizione I per accendere l'apparecchio.
L'apparecchio si carica, l'indicatore di funzionamento lampeggia lentamente con luce blu.
Se l'interruttore On/Off è 5 in posizione 0, non è possibile ricaricare la batteria e l'indicatore di funzionamento lampeggia velocemente con luce rossa.
Non appena la batteria è completamente carica, l'indicatore di funzionamento si illumina in maniera fissa con luce blu e vengono emessi 5 segnali acustici.
La batteria deve essere ricaricata al più tardi quando in modalità standby le spie di funzionamento lampeggiano due volte al secondo.
Durante il funzionamento, il robot aspirapolvere torna alla base di carica quando il livello di carica della batteria è basso. In tal caso vengono emessi 4 segnali acustici. Con il ritorno alla base di carica la pulizia viene interrotta.
Prima di utilizzare di nuovo il robot aspirapolvere, ricaricare la batteria con l'alimentatore collegato all'apparecchio oppure tramite la base di carica.
Per evitare che la batteria si scarichi completamente quando l'apparecchio non viene utilizzato per un lungo periodo, ricaricare la batteria dopo 3 mesi per 6 ore.
Se le prestazioni della batteria dovessero diminuire sensibilmente, rivolgersi al servizio di assistenza Medion.
6.3. Inserimento delle batterie nel telecomando
▶ Fare scorrere verso il basso il coperchio del vano batterie sul retro del telecomando.
▶ Inserire due batterie da 1,5 V di tipo AAA rispettando la polarità indicata nel vano batterie.
Riposizionare il coperchio sul vano batterie e farlo scorrere fino a chiuderlo.
6.4. Impostazione dell'ora
Per utilizzare la funzione di avvio temporizzato è necessario impostare prima l'ora sul telecomando.
Procedere come segue:
Premere e tenere premuto il tasto 28 per circa 2 secondi per impostare l'orario attuale.
L'indicazione delle ore lampeggia.
▶ Con i tasti freccè oppure ▽ impostare l'ora. Premere quindi il tasto ▷ per impostare i minuti.
L'indicazione dei minuti lampeggia.
▶ Con i tasti freccia oppure impostare i minuti.
▶ Premere quindi il tasto ▷ per impostare il giorno della settimana.
L'indicazione del giorno della settimana lampeggia.
Impostare il giorno della settimana con l'ausilio del tasto ▷.
▶ Confermare l'immissione premendo il tasto.
L'ora e il giorno della settimana sono impostati. Il simbolo dell'ora viene visualizzato sul display del telecomando.
7. Funzionamento dell'aspirapolvere
Per ottenere i migliori risultati di pulizia, assicurarsi di avere rimosso dal pavimento tutti gli oggetti come tende, capi d'abbigliamento, carta, cavi liberi e prolunghe.
AVVISO!
Pericolo di danni materiali!
I cavi liberi possono restare impigliati nel robot aspirapolvere e venire trascinati, causando, ad esempio, la caduta da un tavolo degli eventuali apparecchi collegati, con conseguenti danni.
■ Spostare i cavi fuori dalla portata del robot aspirapolvere.
Il robot aspirapolvere non è idoneo a essere utilizzato su tappeti.
Ogni volta che si preme un tasto, viene emesso un segnale acustico che ne conferma la pressione.
- Prima dell'accensione, staccare la spina dell'alimentatore dall'apparecchio.
- Assicurarsi che il contenitore della polvere sia pulito e il filtro inserito correttamente.
▶ Collocare il robot aspirapolvere in una zona libera della stanza.
▶ Posizionare l'interruttore On/Off Su
L'apparecchio è pronto all'uso e si trova in modalità standby. La modalità standby è indicata da 3 brevi segnali acustici.
Premere il tasto 3 / 26 sull'apparecchio o sul telecomando per avviare la pulizia.
La spia di funzionamento è accesa con luce blu.
Premere di nuovo il tasto per interrompere la pulizia. Vengono emessi due segnali acustici.
Premere ancora una volta il tasto se si desidera proseguire la pulizia. Viene emesso un segnale acustico.
Se non viene premuto alcun tasto entro 10 minuti, il robot aspirapolvere passa alla modalità di riposo. Prima di utilizzare il robot aspirapolvere è possibile metterlo direttamente in modalità di riposo tenendo premuto il tasto ⏻ dell'apparecchio per circa tre secondi. In modalità di riposo la spia di funzionamento è spenta.
Un basso livello di carica della batteria è indicato dalla luce rossa dell'indicatore di funzionamento. Quando il livello di carica della batteria è basso, il robot aspirapolvere torna automaticamente alla base di carica. Con il ritorno alla base di carica la pulizia viene interrotta.
Ad apparecchio spento (interruttore On/Off in posizione), pulire periodicamente l'apertura di aspirazione e dopo ogni utilizzo svuotare il contenitore della polvere.
7.1. Impostazione del conto alla rovescia di avvio
Per avviare la pulizia in propria assenza o a un orario prestabilito, impostare il conto alla rovescia. Procedere come segue:
Posizionare l'interruttore On/OF in posizione I: l'apparecchio è pronto all'uso e in modalità standby.
Premere e tenere premuto il tasto 28 per impostare il conto alla rovescia.
L'indicazione delle ore lampeggia.
Con i tasti freccia oppure ▼ 25 impostare l'ora. Premere quindi il tasto ▷ per impostare i minuti.
L'indicazione dei minuti lampeggia.
Con i tasti freccia oppure impostare i minuti (a intervalli di 30 minuti).
Premere il tasto 26 per confermare l'inserimento.
Il conto alla rovescia è ora impostato. Il simbolo della sveglia viene visualizzato sul display. La pulizia inizia ogni giorno alla stessa ora.
7.2. Reset del conto alla rovescia
Per disattivare il conto alla rovescia, impostarlo a 00:00:
Premere e tenere premuto il tasto 28.
Premere e tenere premuto il tasto 26 per circa 2 secondi per impostare il conto alla rovescia a 00:00.
Premere il tasto 26 per confermare l'inserimento.
▶ Confermare l'inserimento tenendo premuto a lungo il tasto 28.
Vengono emessi due brevi segnali acustici.
7.3. Zelezione della modalità
Grazie ai sensori e ai paraurti ② sull'apparecchio, il robot aspirapolvere viene guidato automaticamente attraverso le stanze. È possibile decidere come deve procedere il robot aspirapolvere:
| Modalità di pulizia | Percorso di pulizia | Funzione |
| Pulizia automatica▶Premere il tasto ⏻26per atti-vare la pulizia automatica. |  | Pulizia standard in base agli ostacoli (7 minuti di pulizia in corsie parallele, 5 minuti di pulizia negli angoli, 5 minuti di pulizia in modalità casuale)Le modalità si ripetono a ciclo continuo fino a quando la batteria è scarica e il robot aspirapolvere torna alla base di carica. |
 | ||
 | ||
| Pulizia a spiralePer attivare la pulizia a spirale, preme-re ripetutamente il tasto ≡29fino a quando sul display non viene visualizzata l'indicazione MODE1. |  | Per pulire un'area precisa intorno al punto di avvio del robot aspirapolvere.Il robot aspirapolvere esegue la pulizia fino a quando la batteria è scarica e torna alla base di carica. |
| Pulizia in modalità casuale▶ Per attivare la pulizia in modalità casuale, pre- mere ripetuta- mente il tasto ≡29 fino a quando sul dis- splay non vie- ne visualizza- ta l'indicazione MODE2. |  | Per pulire con seguendo un percorso in modo casuale.Il robot aspirapolvere esegue la pulizia fino a quando la batteria è scarica e torna alla base di carica. |
| Pulizia lungo la parete▶ Per attivare la pulizia lungo la parete, preme- re ripetutamen- te il tasto ≡29 fino a quando sul display non viene visualizza- ta l'indicazione MODE3. |  | Per la pulizia lungo pareti/ostacoli.Nel caso non vi siano ostacoli per orientarsi, il robot aspirapolvere termina la pulizia.Il robot aspirapolvere esegue la pulizia fino a quando la batteria è scarica e torna alla base di carica. |
| Pulizia a corsie pa- rallele▶ Per attivare la pulizia a corsie parallele, preme- re ripetutamen- te il tasto ≡29 fino a quando sul display non viene visualizza- ta l'indicazione MODE4. |  | Per pulire a corsie parallele.Il robot aspirapolvere esegue la pulizia fino a quando la batteria è scarica e torna alla base di carica. |
| Pulizia con massima forza di aspirazione▶ Premere il tasto 27 per attivare la pulizia con la massima forza di aspirazione. |  | La pulizia viene eseguita come in modalità automatica, ma con una forza di aspirazione e una potenza delle spazzole maggiori.Il robot aspirapolvere esegue la pulizia fino a quando la batteria è scarica e torna alla base di carica. |
 | ||
 | ||
| Ritorno alla base di carica▶ Premere il tasto 1 per inviare il robot aspirapolvere a ricaricarsi alla base di carica. |  | Il robot aspirapolvere torna alla base e ricarica la batteria. L'indicatore di funzionamento si accende con luce rossa. |
7.4. Gestione dell'energia del robot aspirapolvere
L'aspirapolvere è utilizzata solo di tanto in tanto
Se non c'è bisogno che il robot aspirapolvere pulisca più volte al giorno, quotidianamente o regolarmente, si consiglia di scollegare il caricabatteria o l'alimentatore 21 dalla presa dopo ogni carica completa. Impostare anche il robot aspirapolvere su 50 utilizzando l'interruttore On/Off.
Il robot aspirapolvere è utilizzato quotidianamente
Si consiglia di caricare continuamente il robot se utilizzato più volte al giorno per garantire la necessaria e piena potenza di aspirazione. Quando la batteria è completamente carica, l'indicatore di funzionamento si accende in maniera fissa con luce blu e il consumo energetico viene ridotto al minimo grazie alla carica di mantenimento.
Il robot aspirapolvere è utilizzato solo di tanto in tanto oppure regolarmente per piccole superfici
Il robot aspirapolvere è dotato di una modalità di riposo. (vedere capitolo "Modalità di riposo"). Si consiglia di utilizzare la modalità di riposo se sono state pulite aree più piccole e se è ancora disponibile energia sufficiente senza ricaricare la batteria. Scollegare il caricabatteria e l'alimentatore dalla presa. Impostare il robot aspirapolvere tramite l'interruttore On/Off I. Dopo 10 minuti, il robot aspirapolvere passa alla modalità di riposo.
L'aspirapolvere robot può essere riattivato in qualsiasi momento tramite il tasto ⏻ sul telecomando, tramite programmazione o tasto sull'apparecchio.
| Consumo in Watt | |
| Alimentatore | 0,075 |
| Carica con l'alimentatore direttamente al robot aspirapolvere | 7,6–12 |
| Carica nella base di carica 7,6–12 | |
| Carica di mantenimento alla base di carica 1–2 | |
| Carica di mantenimento all'alimentatore 1–2 |
8. Pulizia e manutenzione
PERICOLO!
Pericolo di scossa elettrica!
Pericolo di scossa elettrica/cortocircuito dovuto alla presenza di componenti sotto tensione.
Non immergere mai il robot aspirapolvere, la base di carica o l'alimentatore in acqua o in altri liquidi! Pulire l'apparecchio e tutti gli accessori solo a secco o utilizzando un panno leggermente umido.
■ Prima di effettuare qualsiasi operazione di pulizia o manutenzione, così come prima di montare e smontare accessori, posizionare l'interruttore On/Off su o e staccare la spina dalla presa elettrica.
La pulizia e la manutenzione del robot aspirapolvere sono semplici e rapide. Svuotare il contenitore della polvere 8 dopo ogni utilizzo, pulire il filtro circa 2 volte al mese. Pulire l'apertura di aspirazione quando necessario.
- Per pulire la superficie dell'apparecchio non utilizzare solventi né detergenti corrosivi o gassosi.
Passare un panno inumidito sulla superficie del robot aspirapolvere e sulla base di carica.
- Pulire le superfici dei sensori e i contatti di carica con un panno asciutto e pulito.
8.1. Pulizia del contenitore della polvere
Si raccomanda di svuotare il contenitore della polvere dopo ogni utilizzo e di pulire il filtro ogni 15-30 giorni. Eseguire le operazioni sotto indicate:
Aprire il coperchio del contenitore della polveria.
Sollevare la maniglia del contenitore della polver8 e rimuoverlo dall'aspirapolvere.
Rimuovere il filtro per polveri sott8c con il portafiltro 8d.
Aprire il coperchio del contenitore della polve8a e rimuovere il filtro per la polvere.
Svuotare il contenitore della polvere in un bidone dei rifiuti.
AVVISO!
Possibili danni materiali!
Il filtro per polveri sottili non è resistente all'acqua.
■ Rimuovere il filtro per polveri sottili prima di pulire con acqua il contenitore della polvere.
■ Scuotere il filtro per polveri sottili per rimuovere i depositi di polvere.
▶ Sciacquare il contenitore della polvere con acqua. La pulizia con acqua non è necessaria ogni volta. Non mettere il contenitore della polvere in lavastoviglie!
▶ Quando il contenitore della polvere è asciutto, reinserire il filtro. Al termine della pulizia, rimonta-re il contenitore della polvere e chiudere il coperchio del robot aspirapolvere.
Prima di mettere in funzione l'apparecchio, assicurarsi che il filtro del contenitore della polvere sia inserito correttamente.
Se il contenitore della polvere non viene inserito o non correttamente, l'indicatore di funzionamento lampeggia quattro volte al secondo.
8.2. Pulizia dell'apertura di aspirazione
Dopo qualche tempo, sull'apertura di aspirazione possono accumularsi polvere e sporcizia che pregiudicano la potenza di aspirazione. Per evitare ciò, pulire l'apertura di aspirazione a intervalli di tempo regolari.
▶ Spegnere l'apparecchio.
Rimuovere la polvere e la sporcizia sull'apertura di aspirazione e al suo interno.
8.3. Pulizia dei sensori/contatti di carica
Pulire i sensori (vedere Fig. H) e i contatti di carica 16 / 20 con un panno morbido e asciutto.
8.4. Pulizia delle spazzole
Consigliamo una pulizia periodica delle spazzole, al più tardi però quando un lungo segnale acustico segnala un blocco delle spazzole o l'indicatore di funzionamento lampeggia alternativamente con luce blu e rossa. Eseguire le operazioni sotto indicate:
▶ Spegnere l'apparecchio e appoggiarlo su una base piana con il lato inferiore rivolto verso l'alto.
8.4.1. Pulizia delle spazzole laterali
Tenere ferme le spazzola ed estrarle dall'apparecchio tirandole dritte verso l'alto.
▶ Pulire le spazzole da sporcizia e capelli.
Dopo la pulizia reinserire le spazzole.
Dopo qualche tempo, per mantenere l'efficienza dell'apparecchio, occorre sostituire le spazzole. Per gli accessori di ricambio, rivolgersi al nostro servizio di assistenza.
Se le setole dovessero piegarsi, può essere utile immergere le spazzole in acqua molto calda in modo che riprendano la loro forma originale.
8.4.2. Pulizia della spazzola rotante
Premere entrambe le clip per rimuovere la copertura della spazzola 11.
Rimuovere la spazzola rotant ^12 dalla guida del relativo alloggiamento.
▶ Pulire la spazzola da sporcizia e capelli.
▶ Pulire la spazzola sotto l'acqua corrente.
▶ Lasciar asciugare la spazzola.
Reinserire la spazzola nella guida all'interno del relativo alloggiamento.
Ricollocare poi la copertura della spazzola con le linguette nelle guide dell'apparecchio fino a che entrambi le clip scattano in posizione.
8.5. Pulizia della ruota
Se la ruota anteriore 13 si blocca, viene emesso un lungo segnale acustico.
Pulire la ruota rimuovendo la sporcizia con un panno inumidito.
9. Soluzione dei problemi
In caso di anomalia dell'apparecchio verificare per prima cosa se sia possibile risolvere il problema con l'ausilio del prospetto seguente.
Non tentare mai di riparare autonomamente gli apparecchi. Se è necessaria una riparazione, rivolgersi al nostro servizio di assistenza o a un altro centro specializzato.
| Problema Possibile causa Rimedio | ||
| L'apparecchio non si accende. | La batteria è sca-rica. | ▸ Fare caricare la batteria completamente per circa 6 ore. |
| L'indicatore di funzionamento lampeggia dopo che l'apparecchio è stato acceso. | La batteria è sca-rica. | ▸ Fare caricare la batteria completamente per circa 6 ore.▸ Eliminare tutte le anomalie. |
| Il robot aspirapolvere non si muove.Viene emesso un sin-golo segnale acustico lungo.L'indicatore di funzionamento lampeggia alternativamente 3 x con luce rossa e 1 x con luce blu. | Le ruote sono bloccate. | ▸ Eliminare l'anomalia nelle ruote. |
| Anomalia del sensoreViene emesso un sin-golo segnale acusti-co lungo. L'indicato-re di funzionamento lampeggia alternati-vamente 2 x con luce rossa e 2 x con luce blu. | Il robot aspirapol-vere si trova su un pavimento scuro.Il sensore è coper-to. | ▸ Spostare il robot aspirapolvere in un punto più chiaro.▸ Pulire il sensore. |
| L'apparecchio è bloc-cato.Viene emesso un sin-golo segnale acusti-co lungo. L'indicato-re di funzionamento lampeggia alternati-vamente 2 x con luce rossa e 1 x con luce blu. | Il robot aspirapol-vere è incastrato. | ▸ Spostare il robot aspirapolvere in un altro pun-to. |
DE
FR
NL
ES
IT
| Problema Possibile causa Rimedio | ||
| Le spazzole laterali non si muovono.Viene emesso un sin-golo segnale acustico lungo.L'indicatore di funzio-namento lampeggia alternativamente 1 x con luce rossa e 1 x con luce blu. | Sono bloccate da sporcizia. | ▸ Togliere le spazzole, pulirle accuratamente e ri-montarle. |
| La spazzola rotante non si muove.Viene emesso un sin-golo segnale acustico lungo.L'indicatore di funzio-namento lampeggia alternativamente 1 x con luce rossa e 2 x con luce blu. | Sono bloccate da sporcizia. | ▸ Togliere le spazzole, pulirle accuratamente e ri-montarle. |
| Motore della ventola bloccato.L'indicatore di funzio-namento lampeggia alternativamente 1 x con luce rossa e 3 x con luce blu. | ▸ Rivolgersi al servizio di assistenza. | |
10. Estrazione della batteria
ATTENZIONE! Pericolo di lesioni.
■ Una volta estratte le batterie, tenerle fuori dalla portata dei bambini, non gettarle nel fuoco, non cortocircuitarle o aprirle.
■ Non esporle a condizioni estreme, ad es. posizionandole su termosifoni o tenendole alla luce del sole! Il rischio di fuoriuscita di liquidi è elevato!
■ Evitare il contatto con la pelle, gli occhi e le mucose. In caso di contatto con l'acido delle batterie, pulire subito le parti interessate con una abbondante acqua pulita e rivolgersi immediatamente a un medico.
▶ Estrarre la batteria prima di smaltire il robot aspirapolvere oppure in caso di difetto della batteria.
- Quando si rimuove la batteria, accertarsi che sia completamente scarica.
▶ Spegnere l'apparecchio, staccare la spina dalla presa elettrica e il cavo di alimentazione dall'apparecchio.
Allentare le viti sul lato inferiore del robot aspirapolvere con un cacciavite a croce e aprire l'alloggiamento della batteria.
▶ Estrarre la batteria tirando la linguetta.
Rimuovere il manicotto dai cavi. Scollegare il connettore della batteria dalla presa dell'apparecchio.
Smaltire la batteria nel rispetto dell'ambiente (vedere „11. Smaltimento“ a pagina 131).
▶ Quando si sostituisce la batteria, collegare il connettore della batteria alla presa dell'apparecchio. Inserire una batteria nuova. Utilizzare solo batterie dello stesso tipo.
▶ Chiudere l'alloggiamento della batteria con le due viti.
11. Smaltimento
Imballaggio
L'imballaggio protegge l'apparecchio da eventuali danni durante il trasporto. Gli imballaggi sono costituiti da materiali grezzi e quindi sono riutilizzabili oppure possono essere riciclati.
Apparecchio
Gli apparecchi usati non devono essere smaltiti insieme ai rifiuti domestici.
Come previsto dalla direttiva 2012/19/UE, al termine del ciclo di vita dell'apparecchio occorre smaltirlo correttamente.
In questo modo i materiali contenuti nell'apparecchio verranno riciclati e si ridurrà l'impatto ambientale.
Consegnare l'apparecchio dismesso a un punto di raccolta per rottami di apparecchi elettrici o a un centro di riciclaggio.
Per ulteriori informazioni, rivolgersi all'azienda locale di smaltimento o all'amministrazione comunale.
Pile/batterie
Le pile/batterie usate non devono essere smaltite nei rifiuti domestici. Le batterie devono essere smaltite conformemente alle disposizioni. A tale scopo, presso gli esercizi commerciali che vendono batterie e presso i punti di raccolta sono disponibili contenitori appositi per lo smaltimento. Per ulteriori informazioni, rivolgersi all'azienda locale di smaltimento o all'amministrazione comunale.
- Dati tecnici
| Volume | ca. 65 dBModalità max: < 72 dB |
| Capacità contenitore della pol-vere | 0,5 l |
| Durata di funzionamento | ca. 120 min.Modalità max: ca. 60 min. |
| Peso ca. 2,22 Kg | |
| Dimensioni ca. 32 x 8 cm | |
| Batteria | |
| Batteria agli ioni di litio | |
| Modello 18650-M26 | |
| Costruttore J&Y Technology Co. Ltd., China | |
| Capacità 2600 mAh | |
| Tensione nominale 10,8 V | --- |
| Potenza 28,08 Wh | |
| Celle 3 | |
| Durata di carica ca. 6 ore | |
| Temperatura di funzionamento 10 °C - 45 °C | |
| Alimentatore | |
| Costruttore Dong Guan City Gang | Qi Electronic Co., Ltd., China |
| Importatore:MEDION AGAm Zehnthof 7745307 EssenGemaniaNumero FC: 13274 HRB | |
| Modello GQ12-190060-AG | |
| Ingresso 100–240 V~, 50/60 Hz, 0,4 A max. | |
| Tensione di uscita / corrente 19 V | --- 600 mA |
| Potenza di uscita 11,4 W | |
| Efficienza media durante il fun-zionamento | 84,85 % |
| Efficienza con carico ridotto (10%) | 76,32 % |
| Potenza assorbita a vuoto | 0,057 W |
| Classe di protezione (adattatore AC/DC) | IP20 |
Telecomando
Funzionamento a batterie 2 x 1,5 V di tipo AAA
13. Informazioni sulla conformità
Medion AG dichiara che il prodotto è conforme ai seguenti requisiti europei:
• Direttiva EMC 2014/30/CE
• Direttiva bassa tensione 2014/35/CE
• Direttiva Ecodesign 2009/125/CE
• Direttiva RoHS 2011/65/UE.
14. Informazioni relative al servizio di assistenza
Nel caso in cui il dispositivo non funzioni come desiderato o come previsto, per prima cosa contattare il nostro servizio clienti. Esistono diversi modi per mettersi in contatto con noi.
- In alternativa è possibile compilare il modulo di contatto disponibile alla pagina www.medion.com/contact.
- Il nostro team di assistenza è raggiungibile anche via telefonicamente.
| Italia | |
| Orari di apertura Assistenza Post-Vendita | |
| Lun.-ven.: 9.00-17.00 | 1 02 - 360 003 40 |
| Indirizzo del servizio di assistenza | |
| Teleca Lab S.R.L.Medion c/oVia Daniele da Torricella, 4242122 Reggio Emilia REItalia | |
| Svizzera | |
| Orari di apertura Assistenza Post-Vendita | |
| Lun.-ven.: 9.00-19.00 | 1 0848 - 33 33 32 |
| Indirizzo del servizio di assistenza | |
| MEDION/LENOVO Service CenterIfangstrasse 68952 SchlierenSvizzera | |
Italia
Queste e altre istruzioni per l'uso possono essere scaricate dal portale dell'assistenza www.medion.com/it/.
Lì sono disponibili anche driver e altri software per diversi dispositivi.
È inoltre possibile effettuare una scansione del codice QR riportato a fianco e scaricare le istruzioni per l'uso dal portale dell'assistenza utilizzando un dispositivo portatile.
Svizzera
Queste e altre istruzioni per l'uso possono essere scaricate dal portale dell'assistenza www.medion.com/ch/de/service/start/.
Lì sono disponibili anche driver e altri software per diversi dispositivi.
È inoltre possibile effettuare una scansione del codice QR riportato a fianco e scaricare le istruzioni per l'uso dal portale dell'assistenza utilizzando un dispositivo portatile.
15. Note legali
Copyright © 2020
Ultimo aggiornamento: 11.05.2020
Tutti i diritti riservati.
Le presenti istruzioni per l'uso sono protette da copyright.
È vietata la riproduzione in forma meccanica, elettronica e in qualsiasi altra forma senza l'autorizzazione scritta da parte del produttore.
Il copyright appartiene all'azienda:
MEDION AG
Am Zehnthof 77
45307 Essen
Germania
L'indirizzo riportato sopra non è quello a cui spedire la merce resa. Per prima cosa contattare sempre il nostro servizio clienti.
16. Informativa sulla protezione dei dati personali
Egregio cliente!
La informiamo che noi, MEDION AG, Am Zehnthof 77, 45307 Essen, Germania, siamo responsabili del trattamento dei suoi dati personali.
In materia di protezione dei dati siamo supportati dal nostro incaricato aziendale, che può essere contattato presso MEDION AG, Datenschutz, Am Zehnthof 77, D - 45307 Essen, Germania; datenschutz@medion.com. Trattiamo i suoi dati ai fini dell'elaborazione della garanzia e dei processi eventualmente connessi (ad es. riparazioni) e basiamo l'elaborazione dei suoi dati sul contratto di acquisto concluso con noi.
Trasmetteremo i suoi dati ai fornitori di servizi di riparazione da noi incaricati per la gestione della garanzia e dei relativi processi (ad es. riparazioni). Di norma, conserviamo i suoi dati personali per un periodo di tre anni al fine di rispettare i suoi diritti di garanzia previsti dalla legge.
Nei nostri confronti ha il diritto all'informazione sui dati personali interessati, nonché alla correzione, cancellazione, limitazione dell'elaborazione, opposizione all'elaborazione e alla trasferibilità dei dati.
I diritti d'informazione e di cancellazione sono tuttavia soggetti a restrizioni ai sensi dei §§ 34 e 35 secondo le speciali disposizioni legali tedesche in materia di protezione dei dati in conformità con la BDSG (art. 23 GDPR). Sussiste inoltre un diritto di ricorso presso un'autorità di controllo competente per la protezione dei dati (art. 77 GDPR in combinato disposto con l'articolo 19 secondo le speciali disposizioni legali tedesche in materia di protezione dei dati in conformità con la BDSG). Per MEDION AG, si tratta dell'incaricato regionale per la protezione dei dati e la libertà d'informazione della Renania Settentrionale-Vestfalia, casella postale 200444, 40212 Düsseldorf, www.ldi.nrw.de. L'elaborazione dei suoi dati è necessaria per la gestione della garanzia; senza la disponibilità dei dati necessari tale gestione non è possibile.
