Tipo di prodotto	Ricevitore amplificatore a 4 canali
Marca	Crunch
Modello	GPX1200.4
Potenza di uscita RMS	4 x 80 W @ 4 Ohm / 4 x 150 W @ 2 Ohm
Potenza di uscita Max.	4 x 160 W @ 4 Ohm / 4 x 300 W @ 2 Ohm
Impedenza altoparlante (stereo)	2 – 8 Ohm
Risposta in frequenza	5 – 40 000 Hz (-3 dB)
Tasso di distorsione totale (THD)	< 0,5% (1 kHz)
Rapporto segnale/rumore	> 90 dB
Sensibilità d'ingresso	0,1 – 7 V
Impedenza d'ingresso	10 kOhm
Filtro passa-basso (CH3/4)	50 – 250 Hz @ 12 dB/Ottava
Filtro passa-alto (CH1/2 & CH3/4)	50 – 250 Hz @ 12 dB/Ottava
Bass Boost (CH3/4)	Collegabile 0 / 6 / 12 dB
Uscita linea	Stereo, da CH1/2
Tensione di alimentazione	+12 V (9 – 15 V), negativo a massa
Fusibile	2 x 20 A
Dimensioni (L x A x P)	254 x 46 x 330 mm
Protezione integrata	Sì, LED verde (acceso) / rosso (guasto), spegnimento automatico

Domande frequenti - GPX1200.4 Crunch

Come collegare l'amplificatore alla batteria dell'auto?

Per prima cosa, scollegare il terminale negativo della batteria. Collegare il cavo di alimentazione (+12 V) alla batteria con un fusibile in linea posto a meno di 30 cm dal terminale positivo. Collegare il terminale GND dell'amplificatore a una massa pulita del telaio. Infine, collegare il filo REMOTE all'uscita di comando dell'autoradio.

Cosa fare se il LED di protezione si accende in rosso?

Indica un cortocircuito, un'impedenza troppo bassa o un surriscaldamento. Controllare i collegamenti degli altoparlanti, l'impedenza (minimo 2 ohm per canale in stereo, 4 ohm in ponte) e assicurarsi che l'amplificatore sia ben ventilato. Se il problema persiste, lasciarlo raffreddare e controllare la tensione della batteria.

Come regolare i filtri passa-alto e passa-basso?

Posizionare l'interruttore FILTER su HPF per passa-alto, su LPF per passa-basso, o su FULL per risposta completa. Regolare le frequenze di taglio (50-250 Hz) in base agli altoparlanti: per un subwoofer, usare LPF intorno a 80-120 Hz; per satelliti, usare HPF intorno a 125 Hz.

Qual è l'impedenza minima degli altoparlanti?

In modalità stereo a 4 canali, l'impedenza minima è di 2 ohm per canale. In modalità ponte (2 canali), è di 4 ohm. Non scendere al di sotto per evitare l'attivazione della protezione.

Come collegare un subwoofer in modalità ponte?

Utilizzare i canali CH3 e CH4: collegare il filo positivo del subwoofer al terminale positivo di CH3 e il filo negativo al terminale negativo di CH4. Impostare il filtro su LPF e la frequenza di taglio desiderata. L'impedenza del subwoofer deve essere di almeno 4 ohm.

L'amplificatore non si accende, cosa controllare?

Prima controllare il LED di alimentazione: se non si accende, verificare il fusibile in linea, i fusibili dell'amplificatore (2x20A), il collegamento a massa, e la tensione sui terminali +12 V e REM (deve essere tra 9 e 15 V). Controllare anche che il filo REM sia ben collegato all'autoradio.

Come evitare i rumori del motore negli altoparlanti?

Instradare i cavi audio (RCA) lontano dai cavi di alimentazione. Assicurarsi che le masse siano pulite e ben collegate. Se il rumore persiste, aggiungere un cavo di massa supplementare tra la batteria e il telaio, o utilizzare un filtro antirumore.

Come utilizzare la funzione Bass Boost?

Il Bass Boost (CH3/4) consente di aumentare le basse frequenze di 0, 6 o 12 dB. Usarlo con moderazione per evitare di saturare il subwoofer. Una regolazione eccessiva può danneggiare gli altoparlanti.

Posso collegare più amplificatori?

Sì, utilizzare l'uscita linea OUTPUT CH1/2 per collegare un altro amplificatore. Questa uscita trasmette il segnale stereo degli ingressi CH1/2. Assicurarsi che l'alimentazione possa supportare la potenza totale.

Come regolare la sensibilità d'ingresso (GAIN)?

Impostare il volume dell'autoradio a circa il 75% della sua posizione massima. Ruotare il potenziometro GAIN dell'amplificatore fino a ottenere un livello sonoro medio senza distorsione. Un guadagno troppo alto può introdurre rumore.

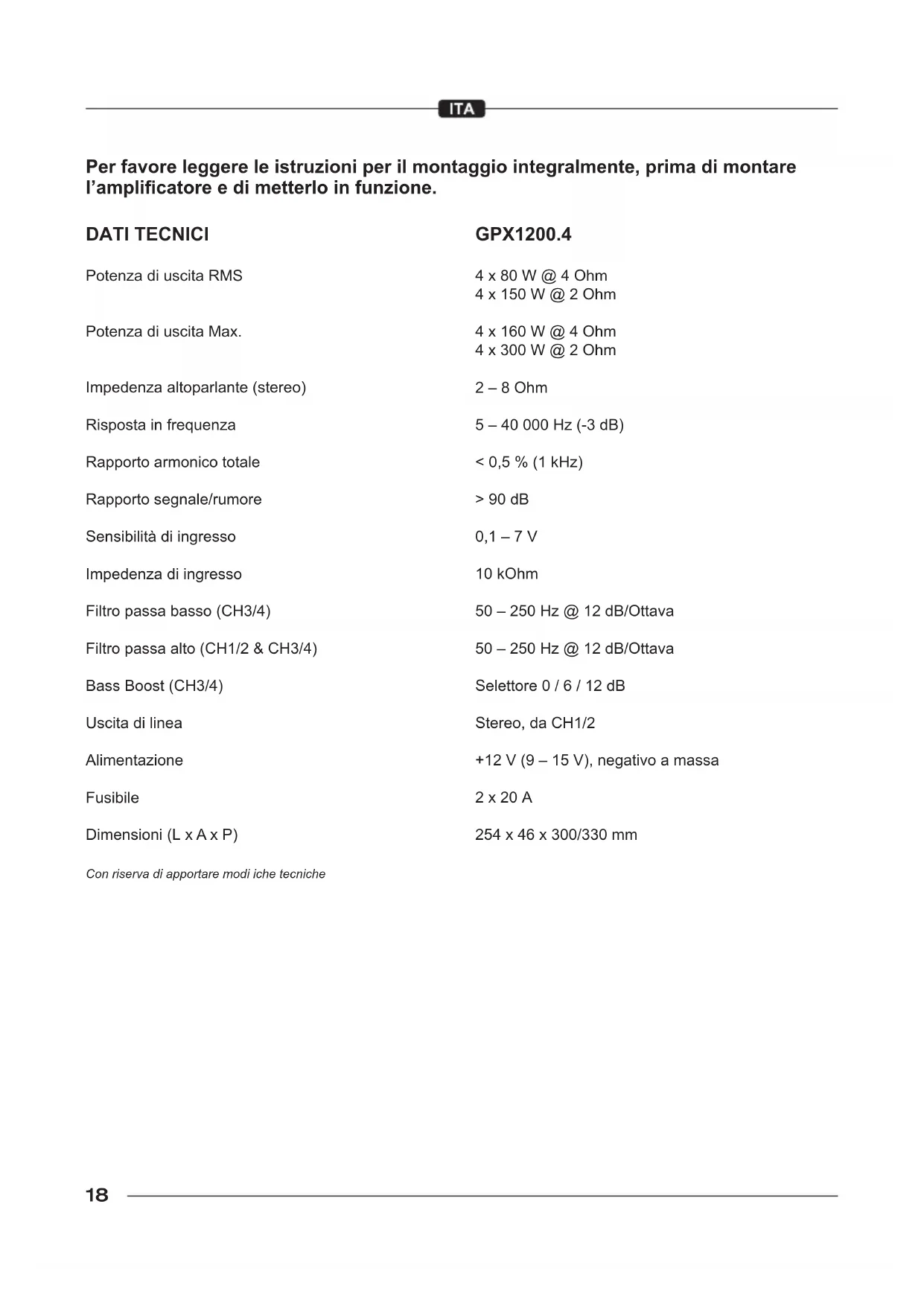

MANUALE UTENTE GPX1200.4 Crunch

Per favore leggere le istruzioni per il montaggio integralmente, prima di montare l'amplificatore e di metterlo in funzione.

DATI TECNICI

Potenza di uscita RMS	4 x 80 W @ 4 Ohm4 x 150 W @ 2 Ohm
Potenza di uscita Max.	4 x 160 W @ 4 Ohm4 x 300 W @ 2 Ohm
Impedenza altoparlante (stereo)	2 – 8 Ohm
Risposta in frequenza	5 – 40 000 Hz (-3 dB)
Rapporto armonico totale	< 0,5 % (1 kHz)
Rapporto segnale/rumore	>90 dB
Sensibilità di ingresso	0,1 – 7 V
Impedenza di ingresso	10 kOhm
Filtro passa basso (CH3/4)	50 – 250 Hz @ 12 dB
Filtro passa alto (CH1/2 & CH3/4)	50 – 250 Hz @ 12 dB
Bass Boost (CH3/4)	Selettore 0 / 6 / 12 dB
Uscita di linea	Stereo, da CH1/2
Alimentazione	+12 V (9 – 15 V), neg
Fusibile	2 x 20 A
Dimensioni (L x A x P)	254 x 46 x 300/330 m

Con riserva di apportare modi iche tecniche

GPX1200.4

INDICAZIONI IMPORTANTI PRIMA DEL MONTAGGIO

• Questo apparecchio e adatto unicamente ad essere collegato con un sistema elettrico a 12 Volt con massa negativa.
• Il calore irradiato durante l'erogazione di potenza richiede un posizionamento con una sufficiente circolazione d'aria. E molto importante che le alette di raffreddamento del dissipatore non siano adiacenti ad una paratia che possa limitare la circolazione d'aria. L'amplificatore non deve essere montato in spazi piccoli o non ventilati (per es. incavo della ruota di scorta o sotto la moquette dell'autoveicolo). E consigliabile una sistemazione nel bagagliaio.
• Montare l'amplificatore in modo tale che sia completamente protetto da urti, polvere e sporcizia.
• Fare attenzione al fatto che i cavi d'ingresso e d'uscita siano sufficientemente lontani dai cavi dell'alimentazione elettrica, altrimenti si possono verificare irradiazioni di disturbo.
• Fare attenzione al fatto che i controlli e gli elementi di comando siano accessibili dopo il montaggio.
• Le prestazioni e l'affidabilità dell'impianto dipendono dalla qualità del montaggio. Affidare preferibilmente il montaggio ad un esperto, specialmente se poi si tratta di una installazione con diversi altoparlanti o di un sistema complesso multiplo.
• Il cavo audio e il cavo di alimentazione non vanno fatti correre lungo lo stesso lato della vettura.

IMPORTANTE!

Rispettare sempre la corretta polarità di tutte le connessioni!

CONNESSIONI

ALIMENTAZIONE ELETTRICA E IMPIANTO D'ACCENSIONE

ATTENZIONE: Prima di iniziare con l'installazione staccare il morsetto negativo della batteria dell'auto, per evitare cortocircuiti.

Il normale cablaggio elettrico nelle reti di bordo dell'auto non e sufficiente per il fabbisogno di un amplificatore di potenza. Fare attenzione al fatto che i conduttori elettrici del GND e del morsetto + 12 V siano sufficientemente dimensionati. Per l'allacciamento della batteria ai morsetti elettrici dell'amplificatore si deve usare un cavo con un diametro di almeno 10 mm ^2 . Innanzitutto creare un collegamento tra il morsetto GND dell'amplificatore e il polo negativo della batteria. E molto importante creare un buon collegamento. Eliminare accuratamente residui di sporcizia dal punto di collegamento con la batteria. Un collegamento allentato può avere come conseguenze un malfunzionamento o disturbi e distorsioni.

L'attacco dell'amplificatore +12 V viene collegato attraverso un cavo elettrico con un dispositivo di protezione integrato, al polo positivo della batteria. Il dispositivo di protezione si dovrebbe trovare nelle vicinanze della batteria, per motivi di sicurezza la lunghezza del cavo dal polo positivo della batteria fino al dispositivo di protezione deve essere inferiore a 30 cm. Inserire il dispositivo di protezione dopo aver terminato i lavori d'installazione compresi i collegamenti degli altoparlanti. Ora allacciare il cavo del telecomando del autoradio alla presa di controllo remote dell'amplificatore. Per l'allacciamento del collegamento REM dell'amplificatore con il dispositivo di controllo e sufficiente un cavo del diametro di 0,5 mm ^2 .

COLLEGAMENTI ALTOPARLANTI

• Nel funzionamento a 4 canali (un altoparlante connesso a ciascun canale dell'amplificatore) l'impedenza di ciascun altoparlante non deve essere inferiore a 2 ohm.
• Nel funzionamento a ponte in mono (2 uscite dell'amplificatore combinate) l'impedenza non essere inferiore a 4 ohm.
• Non collegare mai i cavi altoparlanti alla massa della carrozzeria o al +12V.

Se l'amplificatore viene fatto funzionare con valori terminali bassi o in modo sbagliato ciò può portare al danneggiamento sia dello stesso amplificatore che anche degli altoparlanti. In questo caso la garanzia non e più valida.

CAVI AUDIO

Consigliamo di effettuare un'installazione isolata, facendo passare il cavo di alimentazione attraverso il sotto-porta che si trova lungo il lato sinistro e il cavo audio attraverso il sotto-porta che si trova sul lato destro, o viceversa. Così facendo, si riducono le interferenze determinate dalla componente diafonica di disturbo dei canali audio.

USCITA PER IL COLLEGAMENTO DI AMPLIFICATORI AGGIUNTIVI

Il segnale di ingresso sui connettori INPUT CH1/2 (Fig. 1,5) sarà indirizzato, in stereo, ai connettori OUTPUT CH1/2 (Fig. 1,6) per permettere di collegare amplificatori aggiuntivi.

ELEMENTI DI COMANDO

SENSIBILITÀ D'INGRESSO CH1/2 & CH3/4

La sensibilità d'ingresso può essere adattata ad ogni autoradio o ad ogni sorgente. Ruotare il regolatore di volume audio della radio sulla posizione centrale e regolare poi il regolatore del livello d'ingresso GAIN (Fig. 1,4 CH1/2 e fig. 1,8 CH3/4) in modo tale da ottenere un volume audio medio. Con questa regolazione si ottiene una prestazione con riserva di potenza in presenza di un rapporto segnale rumore ottimale.

FILTRO PASSA ALTO REGOLABILE CH1/2 & CH3/4

Se l'amplificatore è impiegato per pilotare altoparlanti/tweeter posizionare lo selettore FILTER (Fig. 1,3 CH1/2 e fig. 1,11 CH3/4) in posizione HPF o, per altoparlanti più grandi (>20 cm) in posizione FULL. Impostate la frequenza di crossover desiderata impiegando il controllo apposito HPF (Fig.1,2 CH1/2 e fig. 1,12 CH3/4). Questo minimizza la distorsione e l'eccesso di potenza alle frequenze inferiori. Un buon punto di inizio è impostare 125Hz.

FILTRO PASSA BASSO REGOLABILE CH3/4

Se l'amplificatore è impiegato per pilotare un subwoofer, posizionare lo selettore FILTER (Fig. 1,1 CH3/4) in posizione LPF. Impostare la frequenza di crossover desiderata impiegando il controllo apposito LPF (Fig. 1,10 CH3/4). In questo modo solo le frequenze inferiori a quella impostata saranno amplificate ed il subwoofer suonerà in modo più preciso ed efficiente.

BASS BOOST COMMUTABILE CH3/4

Impiegando lo selettore del BASS BOOST (Fig.1,9 CH3/4) si possono aumentare i livelli dei bassi di 6 o 12dB.

CIRCUITI DI PROTEZIONE

II POWER/PROTECTION LED (Fig. 1,1) si accende in verde quando l'amplificatore funziona.

Il POWER/PROTECTION LED (Fig. 1,1) si accende in rosso quando l'amplificatore è troppo caldo o in caso di corto circuito quando è collegato un carico con impedenza troppo bassa alle uscite altoparlanti. In questi casi il circuito di protezione interna spegne l'amplificatore automaticamente. L'amplificatore tornerà a funzionare normalmente dopo che il problema sarà stato risolto.

FIGURI (P. 28-30)

CONNESSIONI E CONTROLLI (FIG. 1)

(1) LED della protezione/di accensione
(2) Regolatore di frequenza per il passa-alto CH1/2
(3) Selettore FULL / HPF (filtro passa alto) CH1/2
(4) Regolatore livello d'ingresso CH1/2
(5) Ingressi audio CH1/2
(6) Uscita per il collegamento di amplificatori aggiuntivi
(7) Ingressi audio CH3/4
(8) Regolatore livello d'ingresso CH3/4
(9) Selettore per l'attivazione dell'incremento dei bassi CH3/4
(10) Regolatore di frequenza per il passa-basso CH3/4
(11) Selettore FULL / HPF (filtro passa alto) / LPF (filtro passa basso) CH3/4
(12) Regolatore di frequenza per il passa-alto CH3/4

ALIMENTAZIONE ELETTRICA E IMPIANTO D'ACCENSIONE (FIG. 2)

(1) Morsetto GND per connettere la massa, sul polo negativo della batteria
(2) Morsetto REM per l'accensione a distanza
(3) Morsetto +12V per connettore il positivo
(4) Batteria
(5) Fusibile di protezione del cavo (non incluso)
(6) Cavo di accensione dall'autoradio o antenna elettrica
(7) Fusibile

Se l'amplificatore è impiegato con un'autoradio con 4 canali d'uscita* e pilota 4 altoparlanti, impiegare lo schema di collegamento e regolazione di figura 3 :

(1) Dall'autoradio, uscita sinistra davanti CH1
(2) Dall'autoradio, uscita destra davanti CH2
(3) Dall'autoradio, uscita sinistra posteriore CH3
(4) Dall'autoradio, uscita destra posteriore CH4
(5) Altoparlante sinistro posteriore CH3
(6) Altoparlante destra posteriore CH4
(7) Altoparlante sinistro davanti CH1
(8) Altoparlante destra davanti CH2

Se l'amplificatore è impiegato con un'autoradio con 4 canali d'uscita* e pilota 2 altoparlanti ed un subwoofer, impiegare lo schema di collegamento e le regolazioni di figura 4:

(1) Dall'autoradio, uscita sinistra davanti CH1
(2) Dall'autoradio, uscita destra davanti CH2
(3) Dall'autoradio, uscita sinistra posteriore CH3 o Subwoofer
(4) Dall'autoradio, uscita destra posteriore CH4 o Subwoofer
(5) Altoparlante sinistro davanti CH1
(6) Altoparlante destro davanti CH2
(7) Subwoofer

* Se l'autoradio ha solo due canali di uscita, utilizzare commercialmente disponibili adattatori a Y per dividere il segnale. Ma poi la funzione di dissolvenza della autoradio non funziona più.

RISOLUZIONE DEI PROBLEMI

Se incontraste dei problemi dopo l'installazione, seguite le procedure per la localizzazione e la riparazione dei guasti elencate di sotto.

Procedura 1:

Controllate che l'amplificatore abbia i collegamenti adeguati.

Controllate che la POWER/PROTECTION LED sia accesa in verde. Se questo è il caso, passare al numero 3, altrimenti continuare.

1. Controllare il fusibile in linea sul cavo positivo della batteria. Sostituire, se necessario.
2. Controllare il fusibile sull'amplificatore. Sostituire,se necessario.
3. Controllate che la massa sia collegata al metallo non verniciato del telaio del veicolo. Se necessario, effettuare riparazioni o sostituzioni.
4. Controllate che ci siano dai 9 ai 16 volt di tensione al cavo positivo della batteria e al cavo di accensione del remote.
   Controllate che ci siano collegamenti di qualità per tutte le connessioni dell'amplificatore, l'impianto stereofonico e la batteria/porta fusibili. Se necessario, effettuare riparazioni o sostituzioni.

Procedura 2:

Gli indicatori luminosi per la POWER/PROTECTION LED sono accesi in rosso.

1. Se l'indicatore di protezione è acceso, ciò può indicare un corto circuito nel collegamento con gli altoparlanti. Controllare che i collegamenti agli altoparlanti siano corretti e utilizzare un misuratore di resistenza per controllare che non ci siano corto circuiti nei cavi dell'altoparlante. L'indicatore di protezione si può accendere anche in caso di impedenza dell'altoparlante troppo bassa. Può anche accadere a causa di una areazione non sufficiente quando si richiede una potenza elevata. In questo caso spegnere il sistema e farlo raffreddare. Assicurarsi che l'impianto elettrico del veicolo mantenga la tensione adeguata. Se i punti precedenti non risolvono il problema, allora potrebbe trattarsi di un malfunzionamento dell'amplificatore.

Procedura 3:

Verifica che ci sia audio in uscita dell'amplificatore.

1. Controllare che la linea ci cavi RCA sia collegata opportunamente sia alla sorgente che dell'amplificatore. Controllare che lungo l'intera lunghezza dei cavi non ci siano rotture, spellature, ecc. Verificare che alle entrate RCA si abbia AC con la sorgente accesa. Se necessaria, effettuare riparazioni o sostituzioni.

Procedura 4:

Rumori di accensione.

1. Scollegate il segnale d'entrata dell'amplificatore; spegnete e riaccendete l'amplificatore.
2. Se il rumore scomparisse,collegate il REMOTE dell'amplificatore ad una sorgente con una uscita remote ritardata.

Procedura 5:

Verifica dell'amplificatore in caso si possa udire rumore di motore.

1. Stendete tutti cavi che trasportano segnale audio (RCA, cavi degli altoparlanti) lontano dai cavi di alimentazione e di massa.

OPPURE

1. Escludere tutte i componenti elettrici tra la sorgente e l'amplificatore (i). Collegate la sorgente direttamente dall'ingresso dell'amplificatore. Se il rumore sparsse significa che i componenti saltati sono la causa del rumore.

OPPURE

1. Eliminate e rifate tutte le masse portandole ad un punto diverso dell'auto. Controllate che il punto di massa sia fatto su una superficie metallica pulita, senza vernice, ruggine, ecc.

OPPURE

1. Aggiungete un cavo ulteriore per la massa dal terminale negativo della batteria al metallo del telaio o del monoblocco del veicolo.

OPPURE

1. Fate esaminare sia l'alternatore che tutto il circuito di ricarica del veicolo da un professionista. Controllate che il sistema elettrico del veicolo sia funzionante, compreso il distributore, le candele, i cavi delle candele, il regolatore di tensione, ecc.
