MANUALE UTENTE Infinity Rebel 54 HFC DIRT DEVIL

Istruzioni per l'uso Aspirapolvere multiciclonico senza sacca

TR Kullanim Klavuzu Torbasiz multisiklon elektrik supurgesi

DD 5254

Istruzioni per l'uso 34-39

Kullanim Klavuzu 40-45

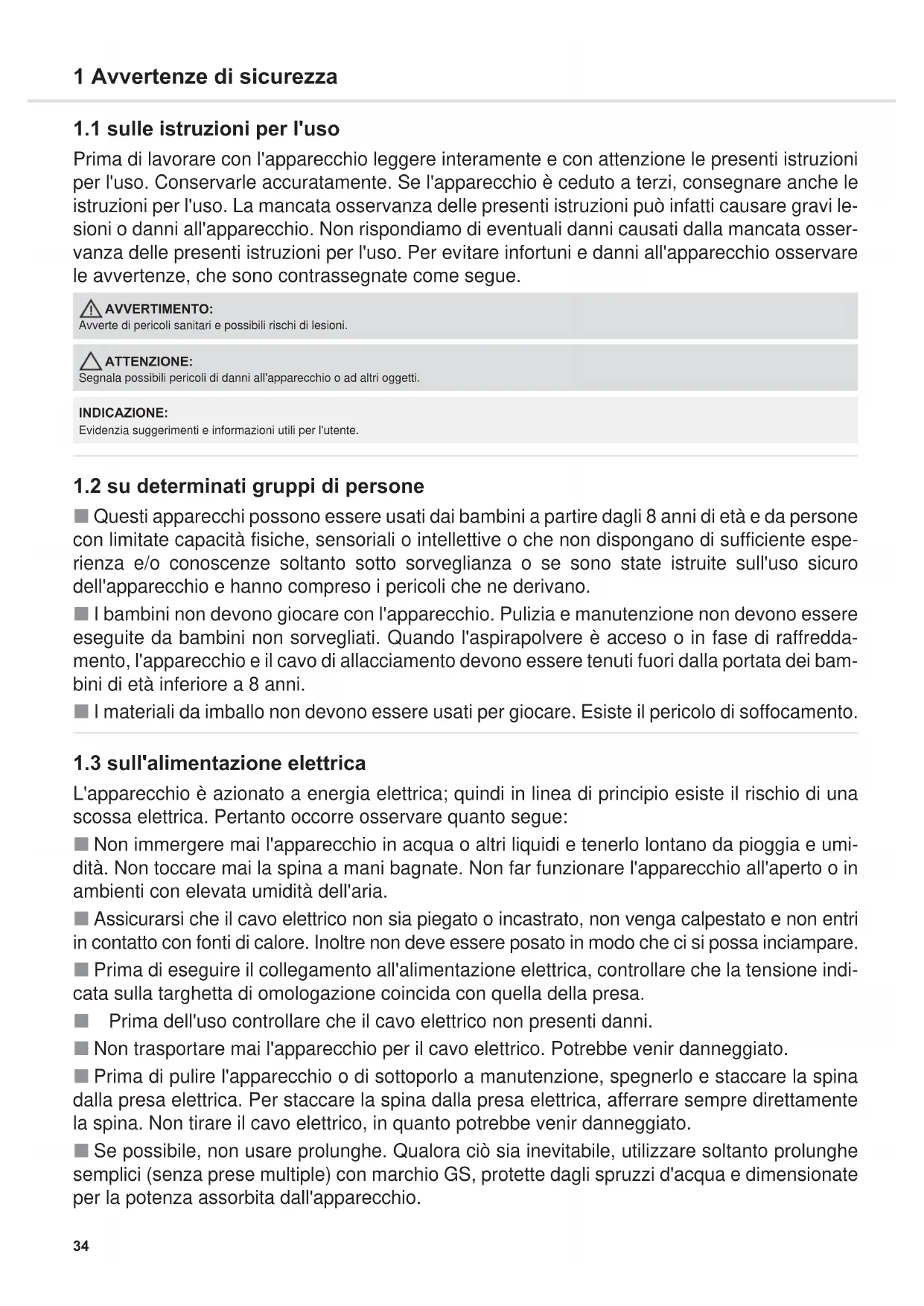

1.1 sulle istruzioni per l'uso

Prima di lavorare con l'apparecchio leggere interamente e conattenzione le presenti istruzioni per l'uso. Conservarle accuratamente. Se l'apparecchio è Ceduto a terzi, consegnareanche le istruzioni per l'uso. La mancata osservanza delle presenti istruzioni cui po infatti causare gravi lesioni o dati all'apparecchio. Non rispondiamo di eventuali danni causati alla mancata osservanza delle presenti istruzioni per l'uso. Per evitare infortuni e dati all'apparecchio osservare le avventenze, che sono contrassegnate come segue.

AVERTIMENO:

Avverte di pericoli sanitari e possibili rischi di lesions.

ATTENZIONE:

Segnala possibili pericoli di danni all'apparecchio o ad altri oggetti.

INDICAZIONE:

Evidenzia suggerimenti e informazioni utili per l'utente.

1.2 su determinati gruppi di persona

■ Questi appearecchi possono essere usati dai bambini a partire dagli 8 anni di età e da persona con limitate capacità fisiche, sensoriali o intellettive o che non dispongano di sufficiente espertienza e/o conoscenze soltanto quello sorveglianza o se sono state istruite sull'uso sicuro dell'apparecchio e hanno compreso i pericolì che ne derivano.
I bambini non devono giocare con l'apparecchio. Pulizia e manutenzione non devono essere eseguite da bambini non sorvegliati. Quando l'aspirapolvere è acceso o in fase di raffreddamento, l'apparecchio e il cavo di allacciamento devono essere tenuti fuori alla portata dei bambini di età inferiore a 8 anni.
I materiali da imballo non devono essere usati per giocare. Esiste il pericolo di soffocamento.

1.3 sull'alimentazione elettrica

L'apparecchio è azionato a energia elettrica; quando in linea di principio esiste il rischio di una scossa elettrica. Pertanto occorre osservare quanto segue:

Non immergere mai l'apparecchio in acqua o altri liquidi e tenerlo lontano da pioggia e umidità. Non toccare mai la spina a mani bagnate. Non far funzionare l'apparecchio all'aperto o in ambienti con elevata umidità dell'aria.
■ Assicurarsi che il cavo elettrico non sia piedato o incastrato, non venga calpestato e non entri in contatto con fonti di calorie. Inoltre non deve essere posato in modo che ci si possa inciampare.
■ Prima di esquire il collegamento all'alimentazione elettrica, controllare che la tensione indicata sulla targhetta di omologazione coincida con quella della presa.
Prima dell'uso controllare che il cavo elettrico non presenti danni.
Non trasportare mai l'apparecchio per il cavo elettrico. Potrebbe venir danneggiato.
■ Prima di pulire l'apparecchio o di sottomenza, spegnerlo e staccare la spina alla presa elettrica. Per staccare la spina alla presa elettrica, afferrare sempre direttamente la spina. Non tirare il cavo elettrico, in quanto potrebbe venir danneggiato.
■ Se possibile, non usare prolunghe. Qualora ciò sia inevitabile, utilizzare soltanto prolunghe simplici (senza prese multiple) con marchio GS, protette dagli spruzzi d'acqua e dimensionate per la potenza assorbita dall'apparecchio.

1.4 sull'impiego conforme alla destinazione d'uso

L'aspirapolvere a cilindro cui essere usato soltanto in ambito domestico.

Non è adatto per l'impiego industriale.

L'aspirapolvere a cilindro deve essere utilizzato esclusivamente per pulire pavimenti nonché rivestimenti per pavimenti asciutti e normalmente sporchi. A seconda della bocchetta applicata (»Capitolo 2.1, „Montaggio dell'apparecchio e regolazione delle bocchette”), l'apparecchio può essere utilizzatoanche per aspirare mobili o imbottiture non delicate.

Ogni altri utilizzato è considerato non conforme alla destinazione d'uso e, pertanto, vietato.

Inoltre è vietato quando segue:

Aspirare:

• personne, animali, piante, in particolare capelli, dita o altre parti del corpo nonché capi di vestiario indossati. Posso niven risucchiati. La consensoza possono essere ferite.
• acqua e altri liquidi, in particolare detergenti per pulizia a umido di tappeti e moquette. L'umidità presente all'interno più infatti causare cortocircuito.
• toner (per stampanti laser, fotocopiatrici, ecc.). Esiste il pericolo di incendi ed esplosioni.
• genere incandescente, sigarette o fiammiferi accesi. Esiste il pericolo di incendi.
• oggetti appuntiti, come schegge di vetro, chiodi, ecc. che possono danneggiare l'apparecchio.
• macerie, gesso, cemento, polveri fini da trapanazioni, trucchi, talco ecc. che possono danneggiare l'apparecchio.

L'impiego vicino a sostanze esplosive o fácilmente infiammabili. Esiste il pericolo di incendi o esplosioni.
L'utilizzo all'aperto. Pioggia e sporco possono danneggiare l'apparecchio.
L'insertimento di oggetti nelle aperture dell'apparecchio. Potrebbsurriscaldarsi.
Modifiche o riparazioni autonome dell'apparecchio.

1.5 sulla spazzola turbo opzionale

Le setole della spazzola turbo in dotazione a titolo opzionale ruotano molto rapidamente. Esiste il pericolo di lesioni.

Non usare la spazzola turbo su persone, animali o piante. Tenere la spazzola rotativa lontana dal corpo.
Prima di pulire o togliere la spazzola turbo, spegnere l'aspirapolvere.
Non passare mai sopra il cavo. Altrimenti è possibile danneggiare l'isolamento del cavo.
La spazzola turbo non è adatta a pulire superfici delicate, che potrebbero subire danni. Rispettare le avventenze per la pulizia e la cura del relative produttore.

1.6 se l'apparecchio è difettoso

Non far mai funzionare l'apparecchio se lo stesso o il relative cavo elettrico sono difettosi. Se il cavo di allacciamento di quello apparecchio è danneggiato, per prevenir eventuali pericoli, delve essere sostituito dal produttore, dal servizio assistenza o da un technician adeguatamente qualificato. Per la riparazione inviare l'apparecchio difettoso a un rivenditore specializzato o all'assistenza clienti Dirt Devil (▷Pagina 46, „International Service").

2.1 Montaggio dell'apparecchio e regolazione delle bocchette

AVERTIMENO:

Pericolo di lesioni! Montare i componenti dell'aspirapolvere sostanto con la spina staccata alla presa elettrica. Altrimenti l'apparecchio cui avviarsi e risucchiare parti del corpo, capelli o capi di vestiario.

ATTENZIONE:

Prima del montaggio assicurarsi che la bocchetta applicata sua integra e idonea per il tipo di pavimento da aspirare.

Non pulire mai con la spazzola a setole rotanti ad es. pavimenti o altri oggetti che non pulireste tranquilamente con una spazzola convenzione. Osservare le raccomandazioni del produttore del rivestimento.

INDICAZIONE:

Eventually durante l'innesto-poed rendersi necessario ruotare leggermente i due componenti uno rispetto all'altro, in modo che risultino saldamente posizionati. Controllare che i pezzi siano saldamente bloccati tentando di sfilarli uno dall'altro.

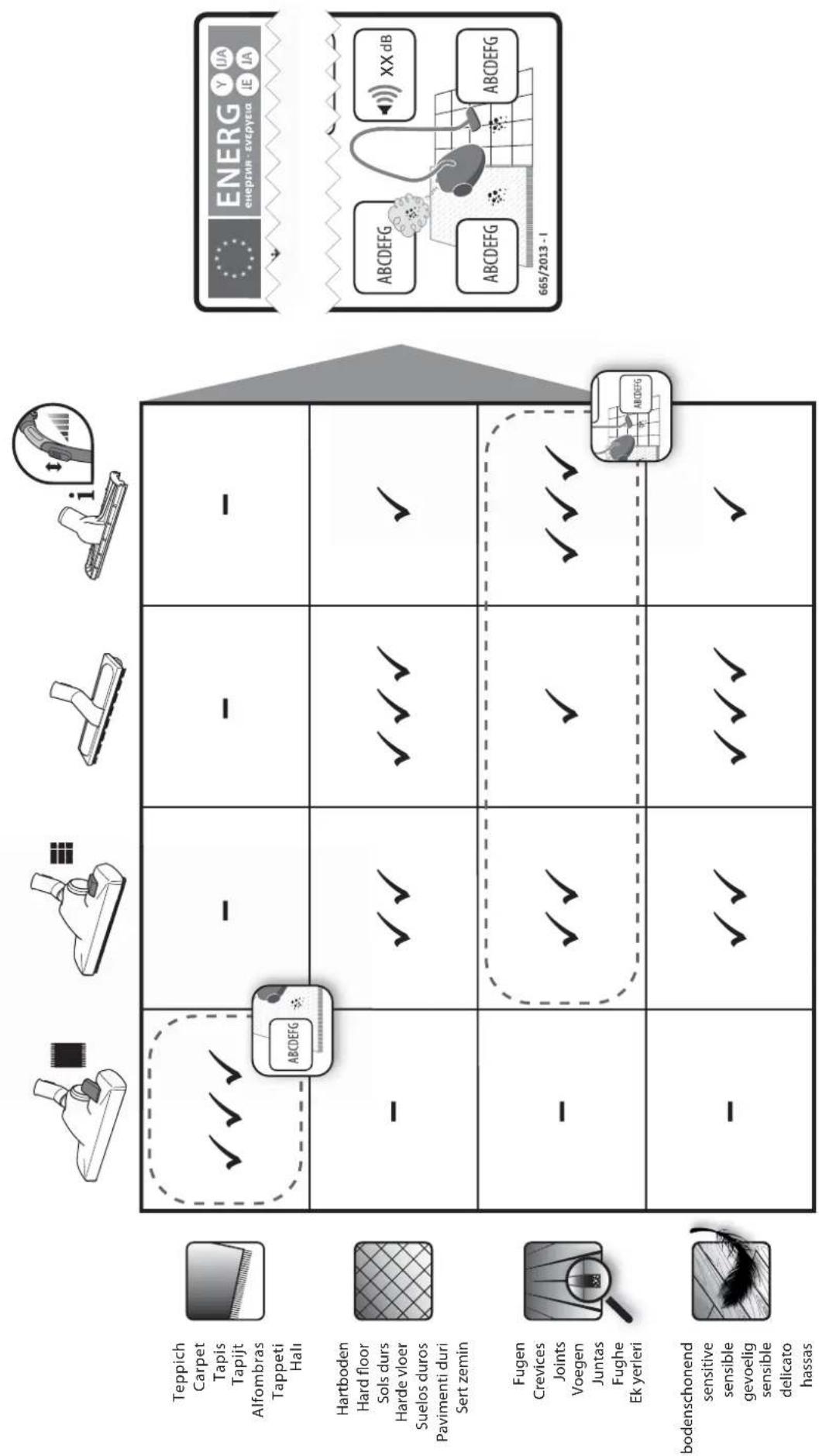

1. Collegare il tubo flessibile di aspirazione e l'apparecchio (Fig. 1).

2. Inflare l'accessorio del corredo di fornitura nell'impugnatura (Fig. 2 - 10) a seconda del pavimento da aspirare:

3. spazzola per mobili (Fig. 2) per oggetti con superficie delicata

4. bocchetta per imbottiture (Fig. 3) per mobili imbottiti o simili
5. bocchetta per fughe (Fig. 4) o bocchetta per fughe flessibile lunga, opzionale (Fig. 5) per fenditure in imbottiture
6. mini-spazzola turbo opzionale (Fig. 6) per imbottiture, passatoie, zerbini e similii non delicati
7. bucchetta per pavimenti con posizione interrottore come da Fig. 7 per tappeti e moquette
8. bucchetta per pavimenti con posizione interrottore come da Fig. 8 per pavimenti duri
9. spazzola per parquet opzionale (Fig. 9) per pavimento duri delicati

10. bocchetta opzionale (Fig. 10) per pavimenti duri con fughe e fenditure

11. Assicurarsi che il regolatore dell'aria secondaria sia chiuso (Fig. 15).

12. Se si usa il tubo telescopico, regolarne la lunghezza.

2.2 Aspirare la polvere

AVVERTIMENTO:

Pericolo di lesioni! Prima di agli utilizzo verificare l'apparecchio e il cavo elettrico. Non usare mai l'apparecchio se difettoso.

ATTENZIONE:

Utilizzare l'aspirapolvere sostanto se tutti i filtri sono integri, asciuti e correttamente montati. Accertarsi che nessun oggett ostruisca il tubo telescopico, il flessibile di aspirazione o altre aperture.

1. Staccare il cavo dall'apparecchio (Fig. 11) e insere la spina in una pre-sa elettrica.

AVERTIMENO:

Pericolo di scosse elettriche! Se la marchiatura rossa risulta visibile (Fig. 12), riavolgere il cavo elettrico tramite il tasto avvolgicavo (sino alla marchiatura gialla (Fig. 13).

2.Accendere l'apparechio tramite l'interruttore ON/OFF (X(Fig.14).

INDICAZIONE:

Durante l'aspirazione il regolatore dell'aria secondario (Fig. 15) deve essere completamente chiuso. Tramite tale regolatore, all'occorrenza, è possibile ridurre velocimento la potenza di aspirazione in modo da liberare eventuali oggetti aspirati (ad es. tende). Se la bocchetta per pavimenti duri (Fig. 10) "fa presa fissa" al pavimento, è possibile ridurre confacilitya lo potenza di aspirazione con l'ausilio del regolatore dell'aria secondaria (Fig. 15).

1. Aspirare la polvere.

AVVERTIMENTO:

Pericolo di lesioni! In particolare quando si aspirano scale controllare di trovarsi sempre sopra all'apparecchio.

3.1 Svuotamento e pulizia del contentitore della polvere

ATTENZIONE:

Prima di estrarre il contentatore della polvere spegnere l'apparecchio. In quello modo si evita che la polvere lo danneggi.

INDICAZIONE:

Il contentuto del contentatore della polvere più essere smaltito tramite i rifiuti domestici, a meno che non comprende sporco non amesso in tali rifiuti.

INDICAZIONE:

Il contentatore della polvere deve essere svuotato e pulito regolarmente. Altrimenti lo svuotamento diventa di volta inolta più difficoltoso o si sono formare addirittura cattivi odori o proliferazioni batteriche, a seconda di quale è stato precedentemente aspirato.

L'ideale è svuotare il contentatore della polvere dopo agli operazioni di aspirazione.
Svuotare e pulire il contentitore della polvere al più tardi non appena si raggiunge il contrassegno MAX o l'indicatore di pulizia/svuotamento si illumina (Fig. 16).
Inoltre il contentatore della polvere va svuotato e pulito al più tardi ogni 3 mesi, prima di lunghe conservazioni o della spedizione.

1. Spegnere l'apparecchio ( )
2. Staccare la spina alla presa elettrica.
3. Estrarre il contentatore della polvere (Fig. 17).
4. Svuotare il contentitore della polvere (Fig. 18).
5. Con l'occasion controllare anche gli elementi filtrlo (Fig. 20 e 22) e l'unità cyclone (fig. 21).

ATTENZIONE:

L'unità cyclone non è lavabile (Fig. 25)! Se l'unità cyclone entra a contatto con l'acqua, lo sporco può aderire al suo interno. Pulire l'unità cyclone battendola delicatamente.

1. Qualora gli elementi filtering (Fig. 23 e 24) dovessero essere sporchi, la varli molto acqua corrente fredda o tiepida sono a eliminare agli traccia di sporco.

ATTENZIONE:

Gli elementi filtro (Fig. 23 e 24) sono lavabili, ma non sono idonei né per il lavaggio in lavatrice né per quello in lavastoviglie.

Inoltre per la pulizia degli elementi filtrono non bisogna usare detergenti o spazzole con setole dire.
Dopo la pulizia a umido far asciugare gli elementi fatto (circa 24 ore a temperatura ambiente).
Rimontare gli elementi fatto soltanto quando sono completamente asciutti.
Sostituire immediatamente i filtri danneggiati o deformati (per le informazioni per l'ordine vedere Capitolo 3.4, Ricambi e accessori").

1. Dopo la pulizia a umido far asciugare gli elementi filtro (circa 24 ore a temperatura ambiente).

ATTENZIONE:

Non far funzionare mai l'apparechio sono gli elementi filtro correttamente inserti. Non mettere mai in funzione l'apparechio con elementi filtro danneggiati.

1. Rimontare gli elementi filtro e l'unità cyclone (Fig. 26-29).

INDICAZIONE:

Gli elementi fatto e l'unità cyclone sono strutturati in modo da poter essere inserti e completingamente abbassati soltanto nella posizione corretta. Pertanto, nell'inserimento non usare una forza eccessiva. Se non si riesce immediatamente, riprovare.

1. Reinserire il contentitore della polvere (Fig. 30). Deve scattare in posizione in maniera percettibile a livello sua tattile che uditivo.

3.2 Pulizia/sostituzione del filtro dell'aria uscente

ATTENZIONE:

Pulire il filtrto agli volta che si pulisce il contentatore della polvere. Sostituire il filtrto quando è danneggiato o deformato (per le informazioni per l'ordine videere > Capitolo 3.4, "Ricambi e accessori").

ATTENZIONE:

Il filtro dell'aria uscente non è lavabile.

INDICAZIONE:

Il coperchio del filtrlo dell'aria uscente può essere bloccato più facilemente tenendo prima premuto lo sblocco (Fig. 35) e poi rilasciandolo quando il coperchio del filtrlo dell'aria uscente si trova nella relativa posizione finale.

1. Spagnere l'apparecchio ()
2. Staccare la spina dalla presa elettrica.
3. Sbloccare il coperchio del filtro dell'aria uscente come illustrato (Fig. 31).
4. Rimuovere il filtro dell'aria uscente tramite l'apposita linguetta (Fig. 32).
5. Percuotere leggermente il filtro dell'aria uscente sopra a un secchio delle immondizie.
6. Quindi spazzolare il filtro dell'aria uscente con una spazzola morbida, ad es. quella per mobili fornita a corredo (Fig. 33).
7. Premere il filtro dell'aria uscente nuovamente nella relativa mensola, fino ad udire nettamente lo scatto d'innesto della linguetta (Fig. 34).
8. Applicare il coperchio del filtrlo dell'aria uscente iniziando da quello.
9. Bloccare il coperchio del filtrlo dell'aria uscente (Fig. 35).

3.3 Conservazione

AVERTIMENO:

Pericolo di lesions! Dopo aver finito di aspirare spegnere l'apparecchio () e avvolgere il cavo elettrico ( ). Durante l'avolgimento tenere in mano il cavo di modo che non si avvinghi, con seguenti possibili ferite.

AVERTIMENO:

Pericolodi lesioni! Conservare sempre l'apparecchio fuori alla portata dei bambini.

ATTENZIONE:

Non riporre mai l'apparecchio nelle immeditate vicinanze di fonti di calorie (ad es. riscaldamento, stufe). Evitare le radiazioni solari dirette. Riporre l'apparecchio e gli accessori in un luogo fresco e asciutto nonché con modalità salvaspazio (Fig. 36 - 40).

ATTENZIONE:

Se si intende ripore l'apparecchio per tempi lunghi, svotare e pulire l'aspirapolvere nonché i relativi elementi filtering Capitolo 3.1, "Svuota-mentation e pulizia del contentatore della polvere".

3.4 Ricambi e accessori

Accessorie ricambi possono essere ordinati tramite diversi canali:

ATTENZIONE:

Utilizzato soltanto componenti originali inclusi nel corredo di fornitura o ricambi procurati mediante successivo riordino.

I seguenti accessori e ricambi possono essere riordinati:

Codice articolo Descrizione

5254001 Set di filtri composto da:

1 filtrodi protezione del motore (Fig.24) 1 filtrodellaria uscente Fig.33

M203-5 1 spazzola per parquet

M219 minispazzola turbo „Fellino"

M221 1 midi-spazzola turbo

M232 1 bacchetta per fughe flessible lunga

M236-1 1 bacchetta opzionale per pavimenti duri

4.1 Prima di inviare l'apparecchio

AVVERTIMENO:

Pericolo di lesions! Non usare mai l'apparecchio se è difettoso! Prima di procedere con la diagnóstica, spegnere l'apparecchio e staccare la spina della presa elettrica.

Prima di contattarci o di inviare l'apparecchio, controllare, in base alla tabella seguente, se I'anomalia cui assere eliminata autonomamente.

Problema Causa possible / soluzione

Nono-stante il funziona-mento sa perfetto, il risultato dell'aspi-razione non è soddisfa-ente.	Il regolatore dell'aria secondario (Fig. 15) è aperto. Chiudere il regolatore dell'aria secondario (Fig. 15).
	La bocchetta inserta non è adatta. Cambiare bocchetta, >Capitolo 2.1, „Montaggio dell'appa-recchio e regolazione delle bocchette".
	La corona della spazzola della bocchetta per pavimenti è in una posizione non adatta per il rivestimento (Fig. 7 - 8). Con il selettore della bocchetta adattare la posizione della corona della spazzola al rivestimento (Fig. 7 - 8).
	Il contentitore della polvere è piano. Svuotare e pulire il contentitore della polvere >Capitolo 3.1, „Svuotamento e pulizia del contentitore della polvere".
	I filtri sono sporchi. Pulire i filtri, >Capitolo 3.1, „Svuotamento e pulizia del contentitore della polvere" oppure >Capitolo 3.2, „Pulizia/sostituzione del filtrio dell'aria uscente".
	La bocchetta, il tubo telescopico o il flessibile di aspirazio-ne sono ostruiiti. Eliminare l'ostruzione eventualmente utilizzato un basto-lungo (ad es. un manico di scopa).

Problema Causa possibile / soluzione

L'indicatore di pulizia/svuota-mente si illumina(Fig. 16).	Il contentatore della polvere è piano.Svuotare e pulire il contentatore della polvere \( \triangleright \) Capitolo 3.1, "Svuotamento e pulizia del contentitore della polvere".
	I filtri sono sporchi.Pulire i filtri, \( \triangleright \)Capitolo 3.1, "Svuotamento e pulizia del contentitore della polvere" oppure \( \triangleright \)Capitolo 3.2, "Pulizia/sostituzione del filtrlo dell'aria uscente".
	La bocchetta, il tubo telescopico o il flessibile di aspirazione sono ostruiti.Eliminare l'ostruzione eventualmente utilizzando un ba-stone lungo (ad es. un manico di scopa).
L'apparecchio smette improvvisamente di aspirare.	La protezione dai surriscaldamenti è scattata (forse a causa di condutture di aspirazione ostruite o altro).1. Specnere l'apparecchio e staccarne la spina alla presa elettrica.2. Eliminare la causa del surriscaldamento (ad es.smontare il tubo telescopico e il flessibile di aspirazioné ed eliminare l'obstruzione).3. Attendere circa 45 minuti che l'apparecchio si via raffreddato.4. L'apparecchio raffreddato può quindi essere riacea-so.

INDICAZIONE:

Se non si è riusciti ad eliminare il problema con l'ausilio della presente tabella, contattare la nostra assistenza clienti (D) Page 46, International Service).

4.2 Garanzia

Valgono la disposizioni di garanzia di legge conformi alla Direttiva CE 1999/44/CE.

Nei paesi non facenti parte dell'UE valgono i requisiti di garanzia minimi vigienti nella relativa nazione.

4.3 Smaltimento

Smaltire l'apparecchio in conformità alle norme ambientali vigenti nel paese. I rifiuti elettrici non devono essere smaltiti assiem a quelli domestici. Avvalersi dei centri di raccolta locali che effettuano il ritiro degli apparecchi usati.

I filtri sono fabbricati in materiali ecocompatibili. Questi possono quando essere smaltiti - diversamente dall'apparecchio - tramite i normali rifiuti domestici, a meno che non siano state aspirate sostanze che è vietato smaltire tramite i rifiuti domestici.

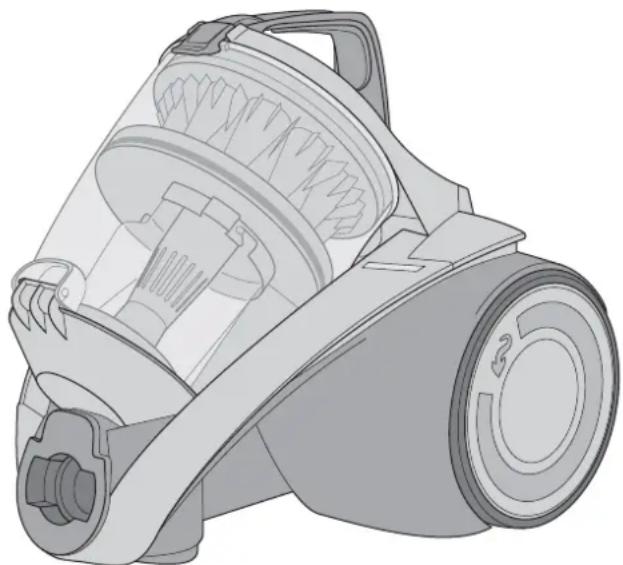

4.4 Dati tecnici

Tipodi appearechio:Aspirapolvere multiciclonoico

senza sacca

Nome del modello

: Infinity Rebel54

Modello: DD 5254 (-0/-1/../-8/-9)

Tensione:220-240V\~,50/60Hz

Potenza: 800 W nom.

Max. volume utile del contentatore : circa 1,8 litri della polvere

Lunghezza del cavo elettrico : ca. 6,0 m

Peso : circa 5,0 kg

Con riserva di modifiche tecniche e costruittive finalizzate al costante perfezionamento del prodotto.
