BEDIENUNGSANLEITUNG Infinity Rebel 54 HFC DIRT DEVIL

DE Bedienungsanleitung beutelloser Multicyclone Bodenstaubsauger

Bedienungsanleitung 4-9

Operating Manual 10-15

Mode d'emploi 16-21

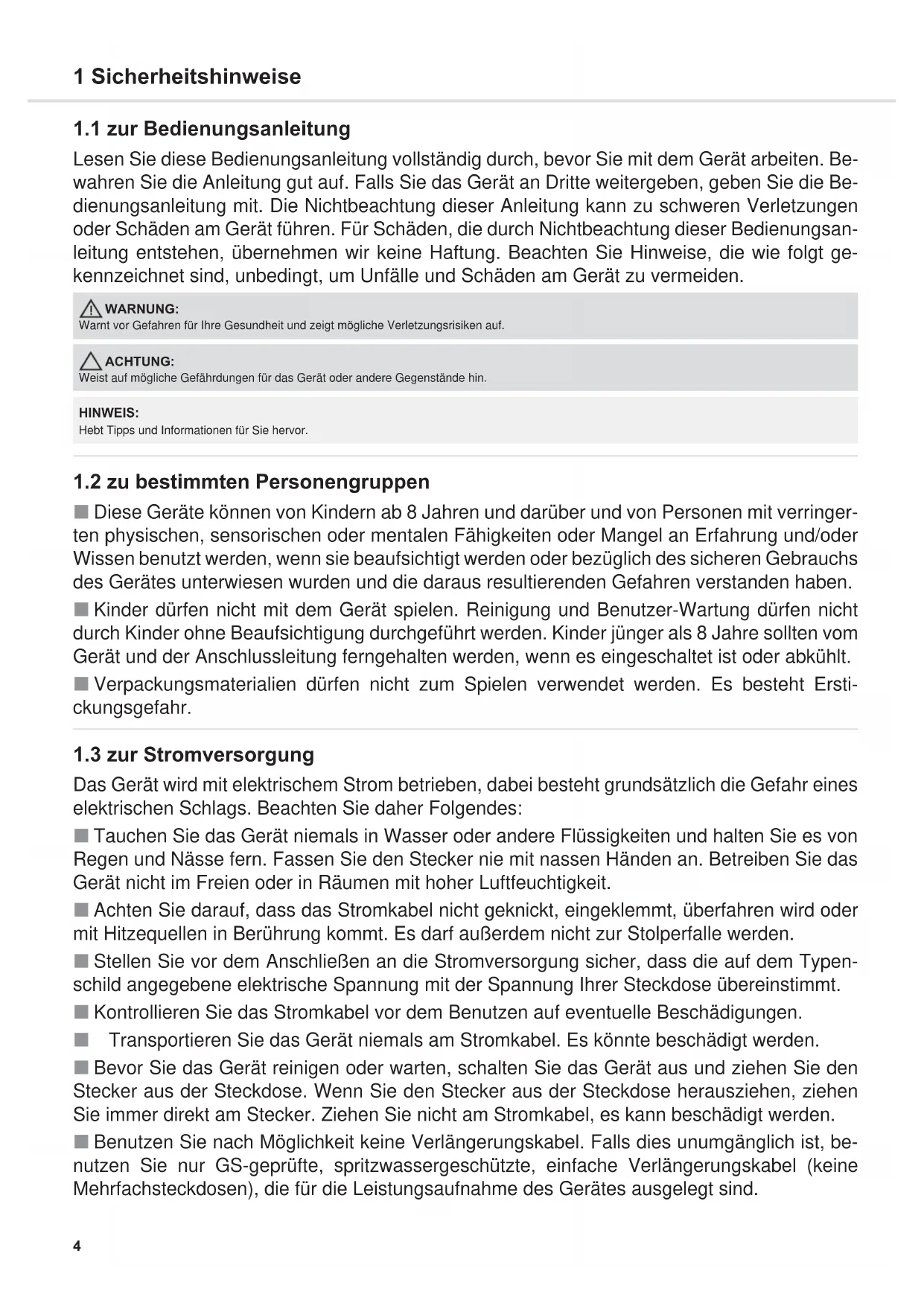

1.1 zur Bedienungsanleitung

Lesen Sie diese Bedienungsanleitung vollständig durch, bevor Sie mit dem Gerät arbeiten. Bewahren Sie die Anleitung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie die Bedienungsanleitung mit. Die Nichtbeachtung dieser Anleitung kann zu schweren Verletzungen oder Schäden am Gerät führen. Für Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung entstehen, übernehmen wir keine Haftung. Beachten Sie Hinweise, die wie folgt gekennzeichnet sind, unbedingt, um Unfälle und Schäden am Gerät zu vermeiden.

WARNING:

Warnt vor Gefahren fur ihre Gesundheit und zeit mogliche Verletzungsrisiken auf.

ACHTUNG:

Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.

HINWEIS:

Hebt Tipps und Informationen für Sie hervor.

1.2 zu bestimmten Personengruppen

These Geräte können von Kindern ab 8 Jahren und darüber und von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die darauf resultierenden Gefahren verstanden haben.
■ Kinder dürfen nicht mit dem Gerät speiten. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden. Kinder jünger als 8 Jahre sollenn vom Gerät und der Anschlussleitung ferngehalten werden, wenn es eingeschaltet ist oder abkühlt.
■ Verpackungsmaterialien)dürfen nicht zum Spielena verwendet werden. Es besteht Erstungsgefahr.

1.3 zur Stromversorgung

Das Gerät wird mit elektrischem Strom betrieben, damit besteht grundsätzlich die Gefahr eines elektrischen Schlags. Beachten Sie daher Folgendes:

■ Tauchen Sie das Gerät niemals in Wasser oder andere Flüssigkeiten und halten Sie es von Regen und Nasse fern. Fassen Sie den Stecker nie mit nassen Händen an. Betreiben Sie das Gerät nicht im Freien oder in Räumen mit hoher Luftfeuchtigkeit.
Achten Sie darauf, dass das Stromkabel nicht geknicht, eingeklemmt, überfahren wird oder mit Hitzequellen in Berührung kommt. Esarf auBerdem nicht zur Stolperfalle werden.
■ Stellen Sie vor dem Anschlieben an die Stromversorgung sicher, dass die auf dem Typenschild angegebene elektrische Spannung mit der Spannung ihrer Steckdose übereinstimmt.
■ Kontrollieren Sie das Stromkabel vor dem Benutzen auf eventuelle Beschädigungen.
Transportieren Sie das Gerät niemals am Stromkabel. Es könnte beschädigt werden.
■ Bevor Sie das Gerät reinigen oder warten, schalten Sie das Gerät aus undziehen Sie den Stecker aus der Steckdose. Wenn Sie den Stecker aus der Steckdose Herausziehen,ziehen Sie immer direkt am Stecker. Ziehen Sie nicht am Stromkabel, es kann beschädigt werden.
■ Benutzen Sie nach Möglichkeit keine Verlängerungskabel. Falls dies unumganglich ist, benutzen Sie nur GS-geprüfte, spritzwassergeschützte, einfache Verlängerungskabel (keine Mehrfachsteckdosen), die für die Leistungsaufnahme des Gerätes ausgelegt sind.

1.4 zur bestimmungsgemäßen Verwendung

Der Bodenstaubsaugerarf nur im Haushalt eingesetzt werden. Erist fur eine gewerbliche Nutzung nicht geeignet.

Verwenden Sie den Bodenstaubsauger ausschließlich für das Reinigen von trockenen, normal verschmutzten Böden oder Bodenbelägen. Je nach dem, welche Düse Sie aufgesetzt haben (▷ Kapitel 2.1, „Gerät montieren und Düsen an Untergrund anpassen”), konnen Sie das Gerät auch zum Sagen von Möbeln oder unempfindlichen Polstern einsetzen.

Jede weitere Verwendung gilt als nicht bestimmungsgemäß und ist untersagt.

Verboten ist zudem:

Das Saugen von:

• Menschen, Tieren, Pflanzen, insbesondere Haaren, Fingern und anderen Körperteilen sowie am Körper befindlichen Kleidungsstücken. Diese können eingezogen werden. Verletzungen können die Folge sein.
• Wasser und anderen Flüssigkeiten, insbesondere feuchten Teppichreinigern. Feuchtigkeit im Inneren kann zum Kurzschluss führen.
• Toner (für Laserdrucker, Kopierer usw.). Es besteht Brand- und Explosionsgefahr.
• gluhender Asche, brennenden Zigaretten oder Streichhölzern. Es besteht Brandgefahr.
• spitzen Gegenständen, wie Glassplittern, Nageln etc. Dadurch kann das Gerät beschädigt werden.
• Bauschutt, Gips, Zement, feinstem Bohrstaub, Schminke, Puder usw. Dadurch kann das Gerät beschädigt werden.

Die Verwendung in der Höhe von explosiven oder leicht entzündlichen Stoffen. Es besteht Brand- oder Explosionsgefahr.
Die Verwendung im Freien. Regen und Schmutz konnen das Gerät beschädigen.
Das Hineinstecken von Gegenständen in die Öffnungen des Gerätes. Es konnte überhitzen.
Das selbstständige Umbauen oder Reparieren des Gerätes.

1.5 zur optionalen Turbobürste

Die Borsten der optional enthaltenen Turbobürste rotieren sehr Schnell. Es besteht Verletzungsgefahr.

Setzen Sie die Turbobürste nicht an Menschen, Tieren oder Pflanzen ein. Halten Sie Körpers- teile von der rotierenden Bürstwalze fern.
■ Bevor Sie die Turbobürste reinigen oder abnehmer, schalten Sie den Staubsauger aus.
■ Überfahren Sie niemals Kabel. Anderenfalls kann deren Isolation beschädigt werden.
Die Turbobürste ist nicht dafür geeignet, empfindliche Oberflächen zu reinigen. Schaden können die Folge sein. Beachten Sie die Reinigung- und Pflegehinweise der Hersteller.

1.6 bei defektem Gerät

Betreiben Sie niemals ein defectes Gerät oder ein Gerät mit einem defecten Stromkabel. Wenn die Anschlussleitung these Gerätes beschädigt ist, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden. Geben Sie ein defectes Gerät zur Reparatur an einen Fachhändler oder den Dirt Devil-Kundendienst (>Seite 46, „International Service").

2.1 Gerat montieren und Dusen an Untergrund anpassen

WARNING:

Verletzungsgefahr! Montieren Sie die Geräteile nur, wenn der Stecker aus der Steckdose gezogen ist. Anderenfalls kann das Gerät anlaufen und Körperteile, Haare oder Kleidungsstücke einziehen.

ACHTUNG:

Stellen Sie vor dem Montieren sicher, dass die aufgesetzte Düse unbeschädigt und für den zu saugenden Untergrund geeignet ist. Benutzen Sie z. B. niemals eine Bürste mit rotierenden Borsten für Boden oder Gegenstände, die dies nicht unbeschadet überstehen. Beachoten Sie die Empfehlungen und Pflegehinweise des Belagherstellers.

HINWEIS:

Eventuell ist es erforderlich, beide Teile beim Zusammenstecken etwas gegeneinander zu drehen, damit sie fest sitzen. Prufen Sie montierte Teile auf festen Halt, indem Sie versuchen, diese auseinanderzuziehen.

1. Verbinden Sie Saugschlauch und Gerät (Abb. 1).

2. Stecken Sie das Zubehor aus dem Lieferumfang auf den Handgriff (Abb. 2-10), je nachdem welchen Untergrund Sie saugen möchten:

3. Möbelbürste (Abb. 2) für Gegenstände mit empfindlicher Oberfläche

4. Polsterdüse (Abb. 3) für Polstermöbel, Polster, Matratzen und der gleichen
   Fugenduse (Abb. 4) oder optionale range flexible Fugenduse (Abb. 5) für Ritzen in Polstern
5. optionale Mini-Turbobürste (Abb. 6) für unempfindlicher Polster, Läufer, Fußmatten und dergleichen
   -Bodenduse mit Schalterstellung wie in Abb. 7 fur Teppiche
6. Bodendüse mit Schalterstellung wie in Abb. 8 für Hartböden
7. optionale Parketbürste (Abb. 9) für empfindliche Hartböden

8. optionale Hartbodendüse (Abb. 10) für Hartböden mit Fugen

9. Achten Sie darauf, dass der Nebenluftregler geschlossen ist (Abb. 15).

10. Falls Sie das Teleskoprohr verwenden, stellen Sie seine Länge ein.

2.2 Staubsaugen

WARNING:

Verletzungsgefahr! Prufen Sie Gerät und Stromkabel vor jeder Benutzung. Ein beschädigtes Gerätarf nicht verwendet werden.

ACHTUNG:

Verwenden Sie das Gerät nur, wenn alle Filter unbeschädigt, trocken und korrekt eingesetzt sind. Stellen Sie safer, dass keinerlei Gegenstände das Teleskoprohr, den Saugschlauch oder andere Öffnungen verstopfen.

1. Ziehen Sie das Kabel aus dem Gerät (Abb. 11) und stecken Sie den Stecker in eine Steckdose.

WARNING:

Gefahr eines elektrischen Schlags! Falls die rote Markierung sightbar ist (Abb. 12),ziehen Sie das Stromkabel mithilfe der Kabelaufrolltaste () wieder bis zur gelben Markierung (Abb. 13) ein.

1. Schalten Sie das Gerät über den Ein-/Aus-Schalter () ein (Abb. 14).

HINWEIS:

Der Nebenluftregler (Abb. 15) muss beim Saugen vollständig geschlossen sein. Mit seiner Hilfe konnen Sie bei Bedarf die Saugleistung schnell reduzieren, um eingesaugte Gegenstände (z. B. Gardinen) wieder freizugegeben. Falls sich die Hartbodendüse (Abb. 10) am Untergrund "festgesaugt" haben sollen, konnen Sie diese über den Nebenluftregler (Abb. 15) ebenso leicht die Saugkraft vermindern.

1. Saugen Sie Staub.

WARNING:

Verletzungsgefahr! Achten Sie insbesondere beim Sagen von Treppen darauf, dass Sie sich stets oberhalb des Gerätes befinden.

3.1 Staubbehälter leeren und reinigen

ACHTUNG:

Bevor Sie den Staubnehmer entnehmen, schalten Sie das Gerät aus. So vermeiden Sie, dass Staub das Gerät beschädigt.

HINWEIS:

Den Inhalt des Staubbehalters konnen Sie im Hausmull entsorgen, solange er keinen für den Hausmull verbotenen Schmutz enthalt.

HINWEIS:

Der Staubbehalter muss regelmäßig geleert und gereinigt werden. Andere falls wird das Entleeren von Mal zu Mal schwieriger oder es konnen sichSolar Gerüche oder Keime bilden,je nachdem,was Sie zuvor aufgesaugt haben.

Leeren Sie den Staubbehalter am besten nach jedem Saugvorgang.
Leeren und reinigen Sie den Staubbehälter spätestens, sobald die MAX-Markierung erreicht wurde oder die Reinigung-/Entleerungsanzeige leuchtet (Abb. 16).
Leeren und reinigen Sie den Staubbehalter zudem spätestens alle 3 Monate, vor längerer Lagerung oder bevor Sie das Gerät versenden.

1. Schalten Sie das Gerät aus ( ).
2. Ziehen Sie den Stecker aus der Steckdose.
3. Entnehmen Sie den Staubbehälter (Abb. 17).
4. Leeren Sie den Staubbehälter (Abb. 18).
5. Kontrollieren Sie bei dieser Gelegenheit auch gleich die Filterelemente (Abb. 20 und 22) und die Zykloneinheit (Abb. 21).

ACHTUNG:

Die Zykloneneinheit ist nicht waschbar (Abb. 25)! Wenn die Zykloneneinheit mit Wasser in Kontakt kommt, konnen Verschmutzungen im Innern verkleben. Reinigen Sie die Zykloneneinheit, indem sie vorsichtig ausklopfen.

1. Sollen die Filtralelemente (Abb. 23 und 24) verschmutzt sein, reinigen Sie diese unter flieBendem, kaltem oder handwarmem Wasser, bis samtliche Verschmutzungen beseitigt sind.

ACHTUNG:

Die Filtralelemente (Abb. 23 und 24) sind waschbar, jedoch weder spulmaschinen- noch waschmaschinentauglich.

Verwenden Sie außer dem zur Reinigung der Filterelemente keine Reinigungsmittel oder Bürsten mit harten Borsten.
Lassen Sie die Filterelemente nach der Nassreinigung trocknen (ca. 24 Stunden bei Raumtemperatur).
Setzen Sie die Filterelemente erst wieder ein, wenn sie vollkommen trocken sind.

■ Ersetzen Sie beschädigte oder veriformte Filter umgehend (Bestellinformationen siehe Kapitel 3.4, "Ersatzteile und Zubehor').

1. Lassen Sie die Filterelemente nach der Nassreinigung trocknen (ca. 24 Stunden bei Raumtemperatur).

ACHTUNG:

Betreiben Sie das Gerät niemals ohne korrekt eingesetzte Filterelemente. Betreiben Sie das Gerät niemals mit beschädigten Filterelementen.

1. Setzen Sie die Filterelemente und die Zykloneinheit wieder ein (Abb. 26-29).

HINWEIS:

Die Filterelemente und die Zykloneneinheit sind so konstruiert, dass sie sich nur in der richtigen Lage einsetzen und vollständig versenken halten. Wenden Sie beim Einsetzen also keine Gewalt an. Wenn es Ihrn nicht gleich gelingt, probieren Sie es ernut.

1. Setzen Sie den Staubnehmer wieder ein (Abb. 30). Er muss hör- und spürbar einrasten.

3.2 Ausblasfilter reinigen/wechseln

ACHTUNG:

Reinigen Sie den Filter{jedes Mal, wenn Sie den Staubbehalter reinigen. Wechseln Sie den Filter, wenn dieser beschadigt oder verformt ist (Bestellinformationen siehe Kapitel 3.4, "Ersatzteile und Zubehor).

ACHTUNG:

Der Ausblasfilter ist nicht waschbar.

HINWEIS:

Die Ausblasfilterabdeckung lasst sich leichter verriegeln, wenn Sie die Entriegelung gedrückt halten (Abb. 35) und erst loslassen, wenn die Ausblasfilterabdeckung in ihrer Endposition steht.

1. Schalten Sie das Gerät aus ( ).
2. Ziehen Sie den Stecker aus der Steckdose.
3. Entriebeln Sie die Ausblasfilterabdeckung wie abgebildet (Abb. 31).
4. Entnehmen Sie den Ausblasfilter an der darauf vorgesehenen Lasche (Abb. 32).
5. Klopfen Sie den Ausblasfilter über einem Mülleimer aus.
6. Bürsten Sie den Ausblasfilter anschließend mit einer weichen Bürste, beispisseweise der mitgelieferten Möbelbürste, aus (Abb. 33).
7. Drucken Sie den Ausblasfilter zurück in seine Konsole, bis die Lasche hörbar einrastet (Abb. 34).
8. Setzen Sie die Ausblasfilterabdeckung zuerst unter an.
9. Verriegeln Sie die Ausblasfilterabdeckung (Abb. 35).

3.3 Aufbewahren

WARNING:

Verletzungsgefahr! Schalten Sie das Gerät nach dem Saugen aus () und wickeln Sie das Stromkabel auf (4). Behalten Sie den Stecker beim Aufrollen in der Hand, damit das Kabel nicht umherschlingert und Sie sich womöglich verletzen.

WARNING:

Verletzungsgefahr! Bewahren Sie das Gerät stets für Kinder unzugänglich auf.

ACHTUNG:

Stellen Sie das Gerät nicht direkt hinter Wärmequellen ab (z. B. Heizung, Ofen). Vermeiden Sie direkte Sonneneinstrahlung. Bewahren Sie Gerät und Zubehor kuhl, trocken undplatzsparend auf (Abb. 36 - 40).

ACHTUNG:

Wenn Sie beabsichtigen, das Gerät langere Zeit zu lagern, leeren und reinigen Sie den Staubbehälter sowie seine Filterelemente > Kapitel 3.1., "Staubbehälter leeren und reinigen".

3.4 Ersatzteile und Zubehör

Zubehör- und Ersatzteile können Sie auf verschiedene Wegen bestellen:

ACHTUNG:

Verwenden Sie nur Originalersatzteile aus dem Lieferumfang oder solche, die Sie durch Nachbestellung erworben haben.

Bestellung per Telefon: [phone]*

0,14 €/Minute aus dem deutschen Festnotz (deutscher Mobilfunkhochspreis 0,42 €/Minute) Die Kosten für Telefonate aus dem Ausland richten sich nach den Gebühren der jeweiligen ausländischen Anbieter und der jeweiligen aktuellen Tariffe.

Bestellung in unserem Onlineshop: www.dirtdevil.de

Folgende Zubehor- und Ersatzteile konnen Sie nachbestellen:

Article-Nr, Beschreibung

5254001 Filterset bestehend aus:

1 Motorschutzfilter (Abb. 24)

1 Ausblasfilter (Abb. 33)

M203-51 Parkettburste

M219 1 Mini-Turbobürste „Fellino"

M221 1 Midi-Turbobürste

M232 1 Lange, flexible Fugenduse

M236-1 1 Hartbodenduse

4.1 Bevor Sie das Gerät einsenden

WARNING:

Verletzungsgefahr! Verwenden Sie niemals ein defektes Gerät! Bevor Sie auf Problemsuche gehen, schalten Sie das Gerät aus undziehen Sie den Stecker aus der Steckdose.

Bevor Sie uns kontaktieren oder das Gerät gar einsenden, überprüfen Sie anhand der Tabelle, ob Sie das Problem selbst beseitigen konnen.

Problem mögliche Ursache / Lösung

Sauger-gebnis ist troz ein-wandfreier Funktion nicht zufriedenstel-lend.	Nebenluftregler (Abb. 15) ist geöffnet.Schließen Sie den Nebenluftregler (Abb. 15).
	Aufgesteckte Düse ist nicht angemessen.Wechseln Sie die Düse, > Kapitel 2.1, „Gerät montieren und Düsen an Untergrund anpassen".
	Bürstkranz der Bodendüse steht in einer dem Belag nicht angemessenen Stellung (Abb. 7 - 8).Passen Sie die Stellung des Bürstkranzes über den Umschalter der Bodendüse an den Belag an (Abb. 7 - 8).
	Staubbehälter ist voll.Leeren und reinigen Sie den Staubbehälter, > Kapitel 3.1, „Staubbehälter leeren und reinigen".
	Filter sind verschmutzt.Reinigen Sie die Filter, > Kapitel 3.2, „Ausblasfilter reinigen/wechseln" bzw. > Kapitel 3.2, „Ausblasfilter reinigen/wechseln".
	Düse, Teleskoprohr oder Saugschauch sind verstopf. Entfern den Sie die Verstopfung. Benutzen Sie dazu falls erforderlich einen langen Stab (z. B. einen Besenstiel).

Problem möglich Ursache / Lösung

Reinigungs-/Entleerungs-anzeige leuchtet (Abb. 16).	Staubbehalter ist voll. Leeren und reinigen Sie den Staubbehalter, > Kapitel 3.1, „Staubbehalter leeren und reinigen".
	Filter sind verschmutzt. Reinigen Sie die Filter, > Kapitel 3.1, „Staubbehalter leeren und reinigen“ bzw. > Kapitel 3.2, „Ausblasfilter reinigen/wechseln".
	Düse, Teleskoprohr oder Saugschlauch sind verstopft. Entfernen Sie die Verstopfung. Benutzen Sie dazu falls erforderlich einen langen Stab (z. B. einen Besenstiel).
Gerät hört plötzlich auf zu saugen.	Überhitzungsschutz hat angesprochen (möglicherweise aufgrund verstopfter Saugwege o. Ä.).1. Schalten Sie das Gerät aus undziehen Sie den Stecker aus der Steckdose.2. Beseitigen Sie die Ursache der Überhitzung (z. B. Teleskoprohr und Saugschlauch demontieren und Verstopfung entfernen).3. Warten Sie ca. 45 Minuten, bis das Gerät abgekühlt ist.4. Das abgekühte Gerät konnen Sie wieder einschalten.

HINWEIS:

Wenn Sie das Problem mit Hilfe dieser Tabelle nicht beheben konnten, kontaktieren Sie die Service-Hotline (▶ siehe unter) oder den Dirt Devil-Kundenservice (▶ siehe unter).

4.2 Gewährleistung

Es gelten die gesetzlichen Gewährleistungsregeln nach EU-Richtlinie 1999/44/EG. In Nicht-EU-Ländern gelten die im jeweiligen Land gultigen Mindestansprüche der Gewährleistung.

4.3 Entsorgung

Entsorgen Sie das Gerät entsprechend den in Ihr dem Land geltenden Umweltschutzvorschriften. Elektrische Abfälle dürfen nicht zusammen mit Haushaltsabfällen entsorgt werden. Nutzen Sie stattdessen die örtlichen Sammelstellen zur Rückgabe von Altgeräten.

Die Filter sind aus umweltverträglichen Materialien hergestellt. Sie können diese – anders als das Gerät – im Hausmull entsorgen, solange Sie keine für den Hausmull verbotenen Stoffe aufgesaugt haben.

Störungen ganz leicht selbst beheben.

SERVICE-HOTLINE [phone]* Mo.-Fr.,8-20Uhr

+0,14 /Min aus dem deutschen Festnetz (deutscher Mobilfunkhochstpreis 0,42 €/Min.)

www.dirtdevil.de/service

4.4 Technische Daten

Geräteart: beutelloser Multicyclone

Bodenstaubsauger

Modellname : Infinity Rebel54

Model: DD 5254 (-0/-1/../-8/-9)

Spannung:220-240V\~,50/60Hz

Leistung:800W nom.

max. nutzbares Volumen : ca. 1,8 Liter des Staubbehalters

Stromkabellange:ca.6,0m

Gewicht : ca. 5,0 kg

Technische und gestalterische Änderungen im Zuge stetiger Produktverbesserungen vorbehalten.

Royal Appliance International GmbH

Royal Appliance International GmbH

Abt. Kundenservice

Jagenbergstraße 19

41468 Neuss

DEUTSCHLAND

Tel.: +49 (0) 180 - 501 50 50*

Fax: [phone]

www.dirtdevil.de

[e-mail]

^*0,14 €/Minute aus dem deutschen Festnetz (deutscher Mobilfunkhochstpreis 0,42 €/Minute)

4.4 Technische gegevens

Gewicht : ca. 5,0 kg
