MANUALE UTENTE B002DP1AC8N4 Tripp Lite

Switch KVM sicuri, profilo di protezione NIAP versione 4.0

Modelli DisplayPort:

B002-DP1AC2-N4, B002-DP2AC2-N4, B002-DP1AC4-N4,

B002-DP2AC4-N4, B002-DP1AC8-N4

Modelli HDMI:

B002-H1AC2-N4, B002-H2AC2-N4, B002-H1AC4-N4, B002-H2AC4-N4

Modelli da DP a HDMI:

B002-HD1AC2-N4, B002-HD2AC2-N4, B002-HD1AC4-N4,

B002-HD2AC4-N4

DVI:

B002-DV1AC2-N4, B002-DV2AC2-N4, B002-DV1AC4-N4,

B002-DV2AC4-N4, B002-DV1AC8-N4

English 1

Espanol 17

Francais 33

Deutsch 49

TrippLite.Eaton.com/support

Copyright © 2024 Tripp Lite. Tutti i diritti riservati.

Indice

Ilpacchettoinclude 67

Accessori opzionali 67

Requisiti di problema 68

Caratteristica 68

Istruzioni importanti per la sicurezza 70

Installazione 72

LED KVM 74

LED di selezione della porta 74
LED a pulsante 74
LED di selezione porta e pulsante 74
LED della porta video della console 74
LED della porta CAC della console 74

Funzionalità KVM varie 75

Disabilitare la funzionalità CAC 75
Abilitazione della funzionalità CAC 75
Configurazione della porta CAC 75
AUDITING: salvataggio del registro eventi 77
RESET: Ripristino dei valori predefiniti di fabbrica 78
Autotest di accensione 79

Garanzia 80

IIpacchetto include

B002-Series switch KVM sicuro
12 V 3 A di alimentazione esterna*
- Manuale utente

• Include spine NEMA 1-15P (Nord America), CEE 7/16 Schuko (Europa), BS 1363 (Regno Unito) e AS/NZS 3112 (Australia).

Accessorio opzionali

Cavi audio stereo serie P312 da 3,5 mm
Cavi HDMI Premium P569-XXX-CERT ad alta velocità
Kit di cavi P782-XXX-HA HDMI/USB KVM
Kit di cavi KVM HDMI/DVI/USB P782-XXX-DH
Kit di cavi KVM DisplayPort Serie P783
Cavi DisplayPort serieP580
Cavi per dispositivi USB 2.0 A/B Serie U022

*XXX si riferisce alla lunghezza (ad esempio, 006 = 6 piedi, 010 = 10 piedi e casi via).

Requisiti di sistema

Monitor DisplayPort, DVI o HDMI
Note: il numero di display necessari cui èsso essere determinato dal nome del modello. Il numero che precede la "A" nel nome del modello indica quanti monitor sono essere collegati allo switch KVM.
- Mouse e tastiera USB cablati nella hub interno o funzioni di dispositivo composito*
- Computer con una porta DisplayPort, DVI o HDMI
- Computer con una porta USB disponibile (USB 2.0 è necessario per il supporto della Common Access Card [CAC])
- Computer con una porta audio stereo disponibile da 3,5 mm
- Altoparlanti con porta audio stereo da 3,5 mm
- Dispositivi di autenticazione dell'utente autorizzati: dispositivi USB identificati come autenticazione dell'utente (classe di base 0Bh, ad esempiolettore di Smart-card,lettore PIV/CAC,Token olettore biometrico)
- Compatible con tutti i principali sistemi operativi

*La tastiera e il mouse wireless non sono supportati

Caratteristiche

• Certificato secondo il profilo di protezione NIAP / Common Criteria per gli interruttori con divisione di periferiche, versione 4.0.
• Passa in modo sicuro da un computer all'altro (fino a 8) con diversi livelli di sicurezza.
• Alcuni modelli supportano il collegamento di Common Access Card (CAC),lettori biometrici e altrilettori di smart card.
• I modelli DisplayPort supportano risoluzioni video sono a 3840 x 2160 @ 30 Hz. I modelli HDMI supportano risoluzioni sono a 3840 x 2160 @ 60 Hz.
• Protezione antimanomissione - Gli interrupttori interni antimanomissione disattivano il KVM se l'alloggio viene aperto, rendendolo inutilizzato. Quando è disattivato, i LED del pannello frontale lampeggiano e la cicalina interna suona ripetutamente. Ciò può essere causato ancche dall'esaurimento della batteria interna, che ha una vita prevista di altri 10 anni. L'apertura dell'alloggio rende inutilizzato l'unità e annulla la garanzia.

Caratteristiche

• Sigilli anti-manomissione - L'involucro dell'unità è protetto da sigilli anti-manomissione, per fornire una prova visiva della manomissione o compromissione dell'unità. La rimozione di questi sigilli invalida la garanzia.
• Firmware protetto: l'unità dispone di una protezione speciale che impedisce la riprogrammazione o lagettura del firmware, proteggendo da tentativi di alterare la logica del KVM.
• Isolamento elevato sui canali USB: gli opto-isolatori sono utilizzati per mantenere i percorsi dei dati USB isolati elettricamente l'uno dall'altro, impedendo la perdita di dati tra le porte.
• Emulazione EDID sicura: L'apprendimento e l'emulazione EDID sicuri impediscono la trasmissione di dati indesiderati e non sicuriattraverso la linea DDC.
• Svuotamento automatico del buffer della tastiera: il buffer della tastiera viene svuotato automaticamente dopo la trasmissione dei dati, in modo che non rimangano informazioni memorizzate nel commutatore.
• Nessun buffer di memoria: l'unico modo per accedere ai computer collegati ètramite pulsante. I metodi di commutazione delle porte, come l'On-Screen Display (OSD) e l'azionamento dei comanditramite i tasti di scelta rapida sono stati esclusi per garantire ulteriormente l'integrità dei dati.

Istruzioni di sicurezza importanti

• Leggere attendamente e per esteso le istruzioni e conservarle per potervi fare riferimento in futuro.
• Seguire toutes le awertenze e le istruzioni riportate sul disposizio.
• Non collocare il dispositivo su una superficie instabile (carrello, cavalletto, davolo, ecc.). Se il dispositivo cade, rischia di subire gravi danni.
• Non utilizzato il dispositivo in prossimità dell'acqua.
  Non collocare il dispositivo vicino o sopra radiatori o termosifoni. L'armadio del dispositivo contiene fissure e aperture per consentire una ventilazione adegua Per garantire un funzionamento affidabile e per protegere dal surriscaldamento, queste aperture non devono mai essere bloccate o coperte.
• Il disposativo non deve mai essere appoggiato su una superficie morbida (letto, divano, tappeto, ecc.), in quanto ciò bloccherebbe le aperture della ventilazione. Allo stesso modo, il disposativo non deve essere collocato in un involucro incorporato, salvo si fornisce una ventilazione adeguata.
• Non versare mai liquidi di alcun tipo sul dispositivo.
• Prima di procedere alla pulizia, scollegare il dispositivo alla presa a muro. Non utilizzizi pulitori liquidi o Aerosol. Utilizzi un panno umido per la pulizia.
• Il disposativo dovrebbe essere gestito dal tipo di fonte di alimentazione comeindicato sull'etichetta di segnalazione. Se non si è sicuri del tipo di alimentazione di cui si dispone, rivolgersi al rivenditore o alla società elettrica locale.
• Assicurarsi cheULLa poggi sul cavo di alimentazione o sugli altri cavi. Installare il cavo di alimentazione e gli altri cavi in modo che non possano essere calpestati o che vi si possa inciampare.
• Se con questo dispositivo viene utilizzato un cavo di prolunga, assicurarsi che l'amperaggio nominale totale di tutti i prodotti utilizzati sul cavo non superi l'amperaggio nominale del cavo di prolunga. Assicurarsi che la potenza nominale totale di tutti i prodotti collegati alla presa a muro non superi 15 ampere.
• Posizione are con cura i cavi del systeme e i cavi di alimentazione. Assicurarsi che nulla poggi sui cavi.
• Per proteggere ilsystema da augmenti e diminuzioni transienti improwise di energia elettrica, si raccomanda di collegare i dispositivi a una protezione da sovratensione, a un condizionatore di linea o a un gruppo di continuità (UPS).
• Quando si collega o scollega l'alimentazione agli alimentatori collegabili a caldo, osservare le seguenti linee guida:

Istruzioni di sicurezza importanti

o Installare l'alimentatore prima di collegare il cavo di alimentazione all'alimentatore.
o Scollegare il cavo di alimentazione prima di rimuovere l'alimentatore.
o Se ilsystema dispone di fonti di alimentazione multiple, scollegare l'alimentazione dal systema scollegando tutti i cavi di alimentazione dagli alimentatori diSYSTEMA.

• Non spingere mai oggetti di alcun tipo dentro o attraverso le fissure dell'apparecchio. Potrebbero toccare punti di tensione pericolosi o cortocircuitare parti, con seguente rischio di scossa elettrica o incendio.
• Se si verificano le seguenti condizioni, scollegare il dispositivo alla presa a muro e rivolgersi a personale di assistenza qualificato per la riparazione.

o Il cavo di alimentazione o la spina si sono danneggiati o sfilacciati.

o Nel disposativo è stato versato del liquido.
o Il disposativo è stato esposto alla pioggia o all'acqua.
o Il disposativo è caduto o l'apparecchio è stato danneggiato.
o Il disposativo presente un Cambiamento evidente nelle prestazioni, cui indica la necessità di assistenza.
o Il disposativo non funzione normalmente quando vengono seguite le istruzioni operative.

• Regoli solo i comandi che sono coperti dalle istruzioni per l'uso. La regolazione impropriaria di altri controllingi più provocare danni che richiederanno un intervento esteso da parte di un technician补水ificato per essere riparati.
• Questo disposativo è progettato per sistemi di distribuzione di energia IT con una tensione fase-fase fino a 230 V.
• Per evitare danni all'instrumentazione, è importante che tutti i dispositivi siano correttamente collegati a terra.
• Questo dispositivo è dotato di una spina a tre fili con messa a terra. Questa è una caratteristica di sicurezza. Se non si riesce a insertire spina nell'uscita, contattare un elettricista per sostuire la presa con una che accetti questo tipo di spina. Non tentare di annullare lo scopo della spina con messa a terra. Seguire sempre i codici di cablaggio locali/nazionali.
• Attenzione! C'è rischio di esplosione se la batteria viene sostituita con una batteria di tipo non corretto. Non cerchi di riparare il disposativo da solo. Rivolgersi a personale di assistenza qualificato per tutti gli interventi di manutenzione.

Installazione

Nota: prima di procedere all'installazione, assicurarsi che tutti i dispositivi collegati allo switch KVM siano spenti.

1. Utilizzato i cavi audio/video adatti al suo modello di switch, collegare la porta di uscita video di agli computer che sta aggiungendo alle porte di ingressso video dello switch KVM.
   Nota: i modelli con funzionalità Dual Monitor richiedono due porte video disponibili per anni computer.
2. Utilizzato cavi per dispositivi USB A/B, collegare una porta USB di ciascun computer da aggiungere alla porta di ingresso USB dello switch KVM. Per le connessioni CAC (Common Access Card) sono necessari和其他 cavi USB A/B, poiché sullo switch KVM ci sono porte USB分开 per le connessioni CAC e KVM.
3. Utilizzato i cavi audio stereo 3,5 mm, collegare l'uscita audio di agli computer che sta aggiungendo alle porte di ingresso audio dello switch KVM.
4. Utilizzato il cavo audio/video appropriato, collegare un monitor adatto al suo modello di switch alla porta di uscita video della console dello switch KVM.
   5 Collegare una tastiera e un mouse USB cablati alle porte della tastiera e del mouse USB della console dello switch KVM.

Note: le tastiere e i mouse con hub USB interno o funzioni di dispositivo composito non sono supportati. Le tastiere e i mouse wireless non sono supportati.

1. Collegare un set di altoparlanti alla porta di uscita audio della console dello switch KVM utilizzando un cavo audio stereo da 3,5 mm.

Nota: i microfoni o le cuffie con microfono non sono supportati.

1. Collegare unlettore CAC alla porta CAC della console dello switch KVM.

Nota: ilettori CAC con fonti di alimentazione esterne non sono supportati. Il KVM terminera una sessione aperta al momento della rimozione dellettore CAC o del disposativo di autenticazione collegato.

1. Accendere il KVM collegando l'alimentatore esterno incluso e inserendolo in una protezione da sovratensione, unità di distribuzione dell'alimentazione (PDU) o in un gruppo di continuità (UPS).

Installazione

1. Accendere tutti i computer e il monitor collegati. I LED del pannello frontale inizieranno a lampeggiare.

Note: il computer collegato alla porta 1 sare sempre selezionato per impostazione predefinita dopo l'accensione.

1. Per passare da un computer all'altro, è sufficiente premere il pulsante di ingressso desiderato sul pannello frontale del KVM. Se si selezione una porta di ingressso, il LED della porta in questione si accende.

Nota: il KVM terminerà una sessione aperta quando passera a un'altro computer.

LED KVM

LED di selezione della porta

• Quando il LED è spento, la porta corrispondente non è attualmente selezionata.
• Quando il LED è acceso, la porta corrispondente è attualmente selezionata.
• Quando il LED lampeggia, è in corso il processo di appendimento EDID.

LED a pulsante

• Quando il LED del pulsante di una porta non selezionata è spento, la porta corrispondente non è attualmente selezionata.
• Quando il LED del pulsante della porta selezionata è spento, la funzionalità CAC è stata disattivata per la porta corrispondente.
• Quando il LED del pulsante è acceso, la porta corrispondente è attualmente selezionata e la funzionalità CAC è abilitata.
• Quando il LED del pulsante lampeggia, è in corso il processo di apprendimento EDID.

LED di selezione porta e pulsante

• Quando tutti i LED di selezione della porta e del pulsante lampeggiano contemporaneamente, la periferica USB collegata alla porta della tastiera o del mouse della console è stata rifiutata.

LED della porta video della console

• Quando il LED è spento, un monitor non è collegato.
• Quando il LED è illuminato, è collegato un monitor.
• Quando il LED lampeggia, c'é un problema con l'EDID. Ripristini l'alimentazione del KVM per risolverve quosti problemi.

LED della porta CAC della console

• Quando il LED è spento, un dispositivo CAC non è collegato.
• Quando il LED è acceso, è collegato un dispositivo CAC autorizzato e funzionante.
• Quando il LED lampeggia, è collegato una periferica non-CAC.

Funzionalità KVM varie

Nota: i passaggi seguenti sono destinati esclusivamente all'amministratore del systema.

Disabilitare la funzionalità CAC

Per disabilitare il CAC per qualsiasi porta dello switch KVM (tutte le porte CAC sono abilitate per impostazione predefinita), utilizzare i pulsanti del pannello frontale per commutare il KVM sulla porta di cui si desidera modificare la modalità CAC. Una volta selezionato, il LED del pulsante per la porta selezionata si illuminerà di blu perindicare che la funzionalità CAC èabilitata. Tenere premuto il pulsante per 3 secondi finché il LED blu del pulsante non si spegne. La funzionalità CAC per la porta è ora disattivata.

Abilitazione della funzionalità CAC

Per abilitare il CAC per qualsiasi porta dello switch KVM, utilizzato i pulsanti del pannello frontale per commutare il KVM sulla porta di cui si desidera modificare la modalità CAC. Una volta selezionato, il LED del pulsante per questo canale specifico deve essere spento perindicare che la funzionalità CAC è disattivata. Tenere premuto il pulsante per 3 secondi, finché il LED blu del pulsante non si accende. La funzionalità CAC per la porta è oraabilitata.

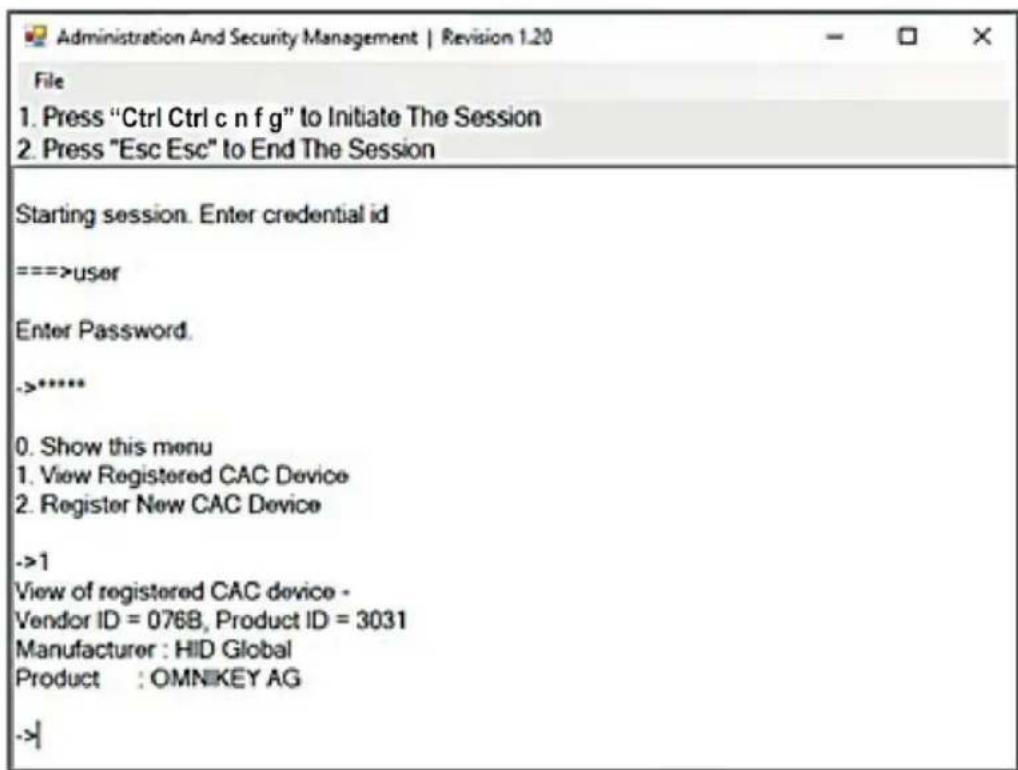

Configurazione della porta CAC

Nota: i passaggi seguenti sono destinati all'amministratore del systema.

La configurazione della porta CAC è un'opzione caratteristica, che consente la registrazione di qualsiasi periferica USB per operare con KVM. É possible registrarare solo una periferica alla volta e solo la periferica registrata sare in grado di operare col KVM. Se una periferica diversa da quella registrata viene collegata alla porta USB-A CAC, non funzionera. Quando non è registrata alcuna periferica, il KVM funzionera di default con qualsiasilettore CAC. Per configurare la porta USB-A CAC, seguire le istruzioni riportate di seguito.

Nota: per questa operazione è necessario un solo computer collegato alla porta 1.

1. Dal computer collegato, scaricare lo strumento per l'Amministrazione e gestione della sicurezza da TrippLite.Eaton.com/support
2. Una volta scaricato, esegua il file eseguibile dello strumento di Amministrazione e gestione della sicurezza. Viene visualizzata la schermata Amministrazione e gestione della sicurezza.

Funzionalità KVM varie

1. Iniziare la sessione premendo il seguente lavoro di scelta rapida, un tasto dopo l'alto.

$$ [ \mathrm {C t r l} ] [ \mathrm {C t r l} ] [ c ] [ n ] [ f ] [ g ] $$

1. Al termine del dato, il mouse Collegato al KVM smettera di funzionare. Verrà richiesto di inserire l'ID della credenziale.
2. Accedere inserendo il nome utente predefinito "admin" e premendo Invio.
3. Inserire la password predefinita "12345" e premere Invio.
4. Selezionare I'opzione 2 dal menu sullo schermo e premere Invio.
5. Collegare la periferica USB da registrarare alla porta USB-A CAC della console su KVM. Attenderere che il KVM legga le nuove informazioni sulla periferica.
6. Una volta completata la registrazione, il KVM elENCHERA le informazioni della nuova periferica configurata sullo schermo e vibrera 3 volte.

Nota: la sessione aperta sera immediatamente terminata quando verrà rimioso il dispositorio CAC registrato.

Funzionalità KVM varie

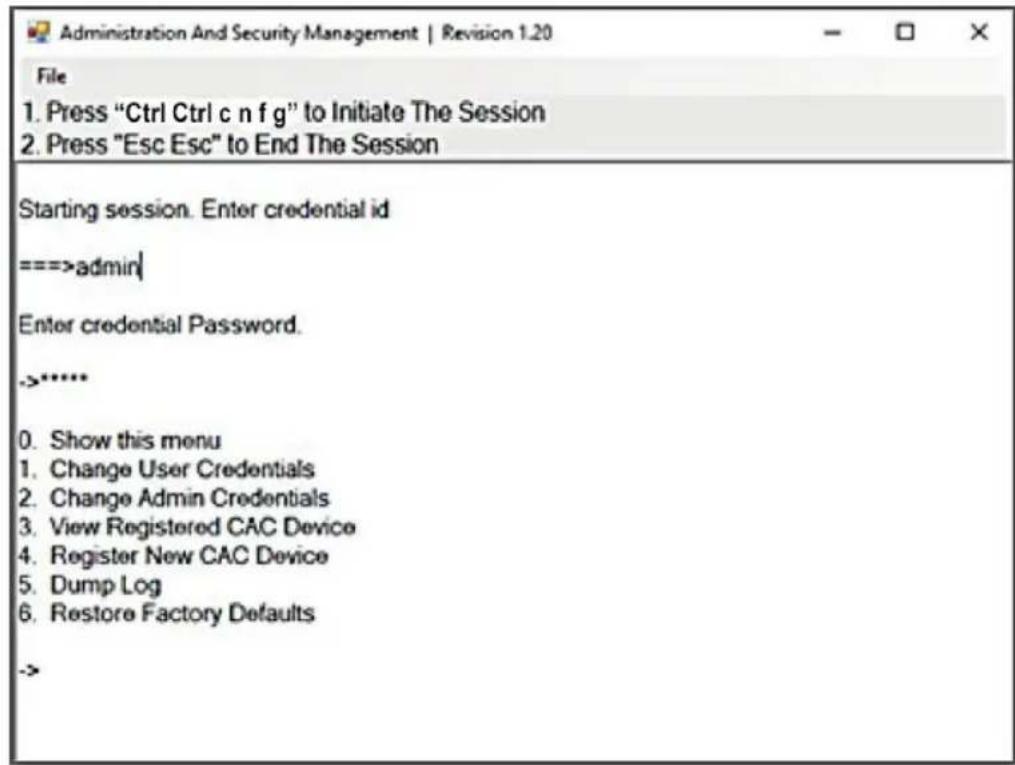

AUDITING: salvataggio del registro eventi

Nota: i passaggi seguenti sono destinati all'amministratore del systema.

Il Registro eventi è un rapporto dettagliato delle attività critiche memorizzate nel KVM o nella memoria del KVM. Per visualizzare o scaricare il Registro eventi, seguire le istruzioni riportate di seguito.

Nota: per questa operazione è necessario un solo computer collegato alla porta 1.

1. Aprire il Programma di gestione dell'amministrazione e della sicurezza (consultare la sezione EDID Learn per le istruzioni di download). Viene visualizzata la schermata Amministrazione e gestione della sicurezza.
2. Iniziare la sessione premendo il seguente lavoro di scelta rapida. Premere agli tasto uno più oto.

[Ctrl][Ctrl][c][n][f][g]

1. Al terme del dato, il mouse collegato al KVM smettera di funzionare. Le verrà richiesto di insere le credenziali.
2. Accedere inserendo il nome utente predefinito "admin" e premendo Invio.
3. Inserire la password predefinita "12345" e premere Invio.
4. Richiedere un Log Dump selezionando I'opzione 5 nel menu.

Funzionalità KVM varie

RESET: Ripristino delle impostazioni di fabbrica

Nota: i passaggi seguenti sono destinati all'amministratore del systema. Ripristinando le impostazioni di fabbrica, tutte le impostazioni del KVM saranno ripristinate allo stato originale:

• La registrazione della porta CAC sare rimossa
• Le impostazioni di KVM verranno ripristinate ai valori predefiniti di fabbrica. Per ripristinare le Impostazioni di fabbrica, seguire la procedura seguente.

Nota: per esta operazione è necessario un solo computer collegato alla porta 1.

1. Aprire il Programma di Amministrazione e Gestione della Sicurezza (vedere la sezione Configurazione della porta CAC per le istruzioni di download). Apparirà la schermata "Amministrazione e Gestione della sicurezza".
2. Iniziare la sessione premendo il seguente lavoro di scelta rapida, un tasto dopo l'alto.

[Ctrl][Ctrl][c][n][f][g]

1. Al terme del dato, il mouse collegato al KVM smetterà di funzionare. Verrà richiesto di insere le credenziali.
2. Accederere inserendo il nome utente predefinito "admin" e premendo Invio.
3. Inserire la password predefinita "12345" e prema Invio.
4. Selezionare l'opzione "Ripristino delle impostazioni di fabbrica" dal menu e prema Invio.

Nota: un elenco completo di caratteristiche e le istruzioni per il Servizio di Amministrazione e Gestione della Sicurezza si trovano nella Guida per l'Amministratore disponibile sul site TrippLite.Eaton.com/support

Funzionalità KVM varie

Autotest di accensione

Se tutti i LED del pannello frontale sono accesi e non lampeggiano, l'autotest di accensione è fallito e tutte le funzioni sono disabilitate. Verificare se uno dei pulsanti di selezione dell'alimentazione del pannello frontale è inceppato. In questo caso, sbloccare il pulsante inceppato e riaccendere. Se l'autotest di accensione continua a fallire, contattare l'Assistenza Tecnica di TrippLite. Eaton.com/support

Controllo del Pannello frontale

Per passare a una porta di ingresso, basta premere il pulsante di ingresso desiderato sul pannello frontale del KVM. Se si selezione una porta di ingresso, il LED della porta in questione si accende. Una sessione aperta viene terminata quando passa a un altro computer.

Garanzia

Garanzia limitata di 3 anni

Tripp Lite garantisce che i loro prodotti siano privi di difetti nei materiali e nella lavorazione per un periodo di tre (3) anni alla data di acquisito iniziale. L'obbligo di Tripp Lite ai sensi della presente garanzia è limitato alla riparazione o alla sostituzione (a sua escludiva discrezione) di tali prodotti difettosi. Per ottenere l'assistenza in base alla presente garanzia, deve ottenere un numero di autorizzazione alla restituzione del materiale (RMA) da Tripp Lite o dal Centro assistenza Tripp Lite autorizzato. I prodotti devono essere restituiti a Tripp Lite o alCentro Assistenza Tripp Lite autorizzato con spese di trasporto prepagate e devono essere accompagnati da una breve descrizione del problema riscontrato e alla prova della data e del luogo d'acquisto. La presente garanzia non si applica alle attrezzature danneggiate accidentallymente, per negligenza o errata applicazione o che siano state in qualsiasi modo alterate o modificate.

AD ECCEZIONE DI QUANTO PREVISTO NEL PRESENTE DOCUMENTO, TRIPP LITE NON FORNISCE ALCUNA GARANZIA, ESPRESSA O IMPLICITA, INCLUSE LE GARANZIE DI COMMERCIABILITÀ E DI IDONEITA PER UNO SCOPOPARTICOLARE. In alcuni Stati non sono consentite la limitazione o l'esclusione di garanzie implicite; pertanto, in tali casi, le limitazioni o esclusionsi di cui sopra potrebbero non applicarsi all'acquirente.

Tripp Lite segue una politica di miglioramento continuo. Le specifiche sono soggette a modifiche alla ricerca alcun preawiso.
