MANUALE UTENTE B002H2A2N4 Tripp Lite
Switch KVM sicuri, profilo di protezione NIAP versione 4.0
Modelli DisplayPort:
B002-DP1A2-N4, B002-DP2A2-N4, B002-DP1A4-N4, B002-DP2A4-N4
Modelli HDMI:
B002-H1A2-N4, B002-H2A2-N4, B002-H1A4-N4, B002-H2A4-N4
Modelli DP a HDMI:
B002-HD1A2-N4, B002-HD2A2-N4, B002-HD1A4-N4,
B002-HD2A4-N4
DVI:
B002-DV1A2-N4 B002-DV2A2-N4 B002-DV1A4-N4
B002-DV2A4-N4
English 1
Español 15
Français 29
Deutsch 43
Indice
Contenuto della confezione.... 59
Accessori opzionali 59
Requisiti di sistema 60
Caratteristiche 61
Importanti istruzioni per la sicurezza....62
Installazione 65
LED del KVM....66
LED di selezione porte 66
LED dei pulsanti....66
LED di selezione porte e dei pulsanti.... 66
LED della porta video della console 66
Funzionalità varie del KVM....67
ISPEZIONE: scaricare il registro eventi.... 67
RESET: ripristino dei valori predefiniti di fabbrica 68
Autotest di accensione 69
Garanzia e registrazione del prodotto 70

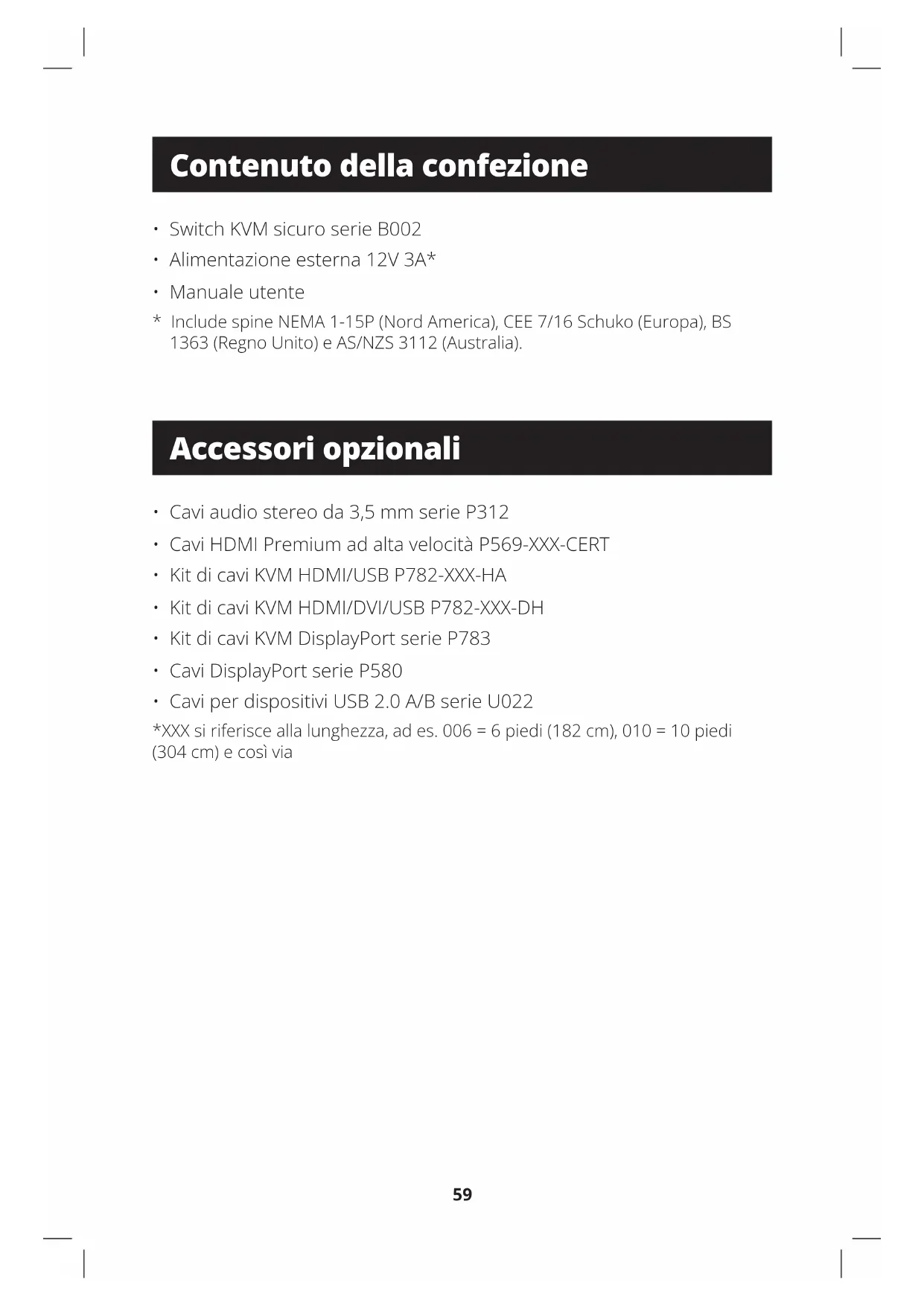

Contenuto della confezione
- Switch KVM sicuro serie B002
- Alimentazione esterna 12V 3A*
- Manuale utente
* Include spine NEMA 1-15P (Nord America), CEE 7/16 Schuko (Europa), BS 1363 (Regno Unito) e AS/NZS 3112 (Australia).
Accessori opzionali
• Cavi audio stereo da 3,5 mm serie P312
• Cavi HDMI Premium ad alta velocità P569-XXX-CERT
- Kit di cavi KVM HDMI/USB P782-XXX-HA
- Kit di cavi KVM HDMI/DVI/USB P782-XXX-DH
• Kit di cavi KVM DisplayPort serie P783
• Cavi DisplayPort serie P580
• Cavi per dispositivi USB 2.0 A/B serie U022
*XXX si riferisce alla lunghezza, ad es. 006 = 6 piedi (182 cm), 010 = 10 piedi (304 cm) e così via
Requisiti di sistema
• Monitor DisplayPort, DVI o HDMI
Nota: il numero di display necessari può essere determinato dal nome del modello. Il numero subito prima della "A" nel nome del modello indica quanti monitor possono essere collegati allo switch KVM.
- Mouse e tastiera con cavo USB senza hub interno o funzioni di dispositivo composito*
- Computer con una porta DisplayPort, DVI o HDMI
- Computer con una porta USB disponibile
- Computer con una porta audio stereo da 3,5 mm disponibile
- Altoparlanti con una porta audio stereo da 3,5 mm
- Compatibile con tutti i principali sistemi operativi
*Tastiere e mouse wireless non sono supportati
Caratteristiche
- Certificazione NIAP / Common Criteria Protection Profile for Peripheral Sharing Switches, versione 4.0.
- Passa in modo sicuro da un computer all'altro (fino a 8) con vari livelli di sicurezza.
- I modelli DisplayPort supportano risoluzioni video fino a 3840 x 2160 a 30 Hz. I modelli HDMI supportano risoluzioni fino a 3840 x 2160 a 60 Hz.
- Protezione antimanomissione: gli interruttori antimanomissione interni disattivano il KVM se l'alloggiamento viene aperto, rendendolo inutilizzabile. Quando è disattivato, i LED del pannello frontale lampeggiano ripetutamente e il cicalino interno suona ripetutamente. Questo è causato anche dall'esaurimento della batteria interna, che ha una durata nominale di oltre 10 anni. L'apertura dell'alloggiamento disabilita l'unità e invalida la garanzia.
- Sigilli antimanomissione: l'involucro dell'unità è protetto da sigilli antimanomissione per fornire una prova visiva in caso l'unità sia stata manomessa o compromessa. La rimozione di queste etichette invalida la garanzia.
- Firmware protetto: l'unità dispone di una protezione speciale che impedisce la riprogrammazione o la lettura del firmware, proteggendo contro i tentativi di alterare la logica del KVM.
- Elevato isolamento sui canali USB: sono impiegati optoisolatori per mantenere i percorsi dei dati USB elettricamente isolati l'uno dall'altro, prevenendo perdite di dati tra le porte.
- Emulazione EDID sicura: l'apprendimento e l'emulazione EDID sicuri impediscono la trasmissione non voluta e non sicura di dati attraverso la linea DDC.
- Svuotamento automatico del buffer della tastiera: il buffer della tastiera viene automaticamente svuotato dopo la trasmissione dei dati, così nessuna informazione rimane memorizzata nello switch.
- Nessun buffer di memoria: l'unico modo per accedere ai computer collegati è tramite pulsante. I metodi di commutazione delle porte, come l'On-Screen Display (OSD) e i comandi con tasti di scelta rapida, sono stati esclusi per garantire ulteriormente l'integrità dei dati.
Importanti istruzioni di sicurezza
- Leggere per intero le istruzioni e conservarle per futuro riferimento.
- Seguire tutte le avvertenze e le istruzioni riportate sul dispositivo.
- Non appoggiare il dispositivo su una superficie instabile (carrello, piedistallo, tavolo, ecc.). Se il dispositivo cade, potrebbe subire gravi danni.
• Non utilizzare il dispositivo vicino all'acqua.
- Non collocare il dispositivo vicino o sopra radiatori o bocchette dell'aria calda. La scocca del dispositivo è provvista di fessure e aperture per consentire un'adeguata ventilazione. Per garantire un funzionamento sicuro e prevenire il surriscaldamento, queste aperture non devono mai essere bloccate o coperte.
- Il dispositivo non deve mai essere appoggiato su una superficie morbida (letto, divano, tappeto, ecc.), perché le aperture per la ventilazione verrebbero bloccate. Allo stesso modo, il dispositivo non deve essere inserito in un contenitore integrato a meno che non venga fornita un'adeguata ventilazione.
- Mai versare liquidi di alcun tipo sul dispositivo.
- Prima della pulizia, si scolleghi il dispositivo dalla presa a muro. Non si usino detergenti liquidi o a spruzzo. Utilizzare un panno umido per la pulizia.
- Il dispositivo deve essere alimentato dalla fonte di alimentazione del tipo indicato nell'etichetta informativa. Se non si è sicuri del tipo di alimentazione disponibile, consultare il rivenditore o l'azienda elettrica locale.
- Assicurarsi che nulla poggi sul cavo di alimentazione o sugli altri cavi. Stendere il cavo di alimentazione e gli altri cavi in modo che non si possa calpestarli o inciamparci.
- Se si utilizza un cavo di prolunga con questo dispositivo, assicurarsi che l'amperaggio nominale totale di tutti i prodotti utilizzati sul cavo non superi l'amperaggio nominale del cavo di prolunga. Assicurarsi che il valore nominale totale di tutti i prodotti collegati alla presa a muro non superi i 15 ampere.
- Posizionare con cura i cavi di sistema e i cavi di alimentazione. Assicurarsi che nulla poggi su nessun cavo.
- Per proteggere il sistema da improvvisi alti e bassi dei transienti nell'alimentazione elettrica, si consiglia di collegare la spina dei dispositivi a una protezione da sovratensione, a un condizionatore di rete o a un gruppo di continuità (UPS) Tripp Lite.
Importanti istruzioni di sicurezza
- Nel collegare e scollegare l'alimentazione dagli alimentatori hot-plug, osservare le seguenti linee guida:
o Installare l'alimentatore prima di collegare il cavo di alimentazione all'alimentatore.
o Scollegare il cavo di alimentazione prima di rimuovere l'alimentatore.
o Se il sistema dispone di diverse fonti di alimentazione, scollegare l'alimentazione dal sistema scollegando tutti i cavi di alimentazione dagli alimentatori.
- Mai inserire oggetti di alcun tipo dentro o attraverso le fessure della scocca. Potrebbero toccare pericolosi punti di tensione o cortocircuitare componenti, con conseguente rischio di scossa elettrica o incendio.
- Se dovessero verificarsi le seguenti condizioni, scollegare il dispositivo dalla presa a muro e portarlo al personale di assistenza qualificato per la riparazione.
o Il cavo di alimentazione o la spina si sono danneggiati o sfilacciati.
o È stato versato del liquido sul dispositivo.
o Il dispositivo è stato esposto a pioggia o acqua.
o Il dispositivo è caduto o la scocca è stata danneggiata.
o Il dispositivo presenta un evidente cambiamento nelle prestazioni, che indica la necessità di assistenza.
o Il dispositivo non funziona normalmente nonostante si seguano le istruzioni per l'uso.
- Si regolino solo i comandi che discussi nelle istruzioni per l'uso.
Un'errata regolazione di altri controlli potrebbe provocare danni che richiederebbero un importante lavoro di riparazione eseguito da un tecnico qualificato. - Questo dispositivo è stato progettato per sistemi di distribuzione dell'alimentazione IT con una tensione fase-fase fino a 230 V.
- Per prevenire danni alla propria installazione, è importante che tutti i dispositivi siano correttamente messi a terra.
Importanti istruzioni di sicurezza
- Questo dispositivo è dotato di una spina a tre fili con messa a terra. Questa è una misura di sicurezza. Se non si riesce a inserire spina nell'uscita, contattare un elettricista per sostituire la presa con una che accetti questo tipo di spina. Non tentare di annullare lo scopo della spina con messa a terra. Seguire sempre i codici locali/nazionali per il cablaggio.
- Attenzione! Esiste il rischio di esplosione se la batteria viene sostituita con una batteria del tipo non corretto. Non cerchi di riparare il dispositivo da solo. Rivolgersi a personale di assistenza qualificato per tutti gli interventi di manutenzione.
Installazione
Nota: prima di procedere con l'installazione, assicurarsi che tutti i dispositivi collegati allo switch KVM siano spenti.
- Utilizzando cavi audio/video adatti per il modello di switch, collegare la porta di uscita video di ogni computer da aggiungere, alle porte di ingresso video dello switch KVM.
Nota: i modelli con funzionalità Dual Monitor richiedono due porte video disponibili per computer. - Utilizzando cavi per dispositivi USB A/B, collegare una porta USB di ciascun computer da aggiungere, alla porta di ingresso USB dello switch KVM.
3 Utilizzando cavi audio stereo da 3,5 mm, collegare l'uscita audio di ogni computer da aggiungere, alle porte di ingresso audio dello switch KVM. - Utilizzando il cavo audio/video appropriato, collegare un monitor adatto per il modello di switch alla porta di uscita video della console dello switch KVM.
- Collegare una tastiera e un mouse USB cablati alle porte tastiera e mouse USB della console dello switch KVM.
Nota: tastiere e mouse con hub USB interno o con funzioni di dispositivo composito, non sono supportati. Tastiere e mouse wireless non sono supportati.
- Collegare un set di altoparlanti alla porta di uscita audio della console dello switch KVM utilizzando un cavo audio stereo da 3,5 mm.
Nota: i microfoni e le cuffie con microfono non sono supportati.
- Accendere il KVM collegando l'alimentatore esterno in dotazione e inserendolo in un dispositivo di protezione da sovratensioni, in un'unità di distribuzione dell'alimentazione (PDU) o in un gruppo di continuità (UPS) Tripp Lite.
- Accendere tutti i computer e i monitor collegati. I LED del pannello frontale inizieranno a lampeggiare.
Nota: il computer collegato alla porta 1 sarà sempre selezionato per impostazione predefinita dopo l'accensione
- Per commutare tra i computer collegati, premere semplicemente il pulsante di ingresso desiderato sul pannello frontale del KVM. Se si selezione una porta di ingresso, il LED di tale porta si accenderà.
Nota: il KVM termina una sessione aperta quando si passa a un altro computer.
LED del KVM
LED di selezione porte
- Quando il LED è spento, la porta corrispondente non è attualmente selezionata.
- Quando il LED è acceso, la porta corrispondente è attualmente selezionata.
- Quando il LED lampeggia, è in corso il processo di apprendimento dell'EDID.
LED dei pulsanti
- Quando il LED del pulsante di una porta non selezionata è spento, la porta corrispondente non è attualmente selezionata.
- Quando il LED del pulsante è acceso, la porta corrispondente è attualmente selezionata.
- Quando il LED del pulsante lampeggia, è in corso il processo di apprendimento dell'EDID.
LED di selezione porte e dei pulsanti
- Quando tutti i LED di selezione porte e dei pulsanti lampeggiano simultaneamente, la periferica USB collegata alla porta della tastiera o del mouse della console è stata rifiutata.
LED della porta video della console
- Quando il LED è spento, il monitor non è collegato.
- Quando il LED è acceso, è collegato un monitor.
- Quando il LED lampeggia, c'è un problema con l'EDID. Scollegare e ricollegare l'alimentazione del KVM per risolvere questi problemi.
Funzionalità varie del KVM
Nota: le seguenti istruzioni sono destinate esclusivamente all'amministratore del sistema.
ISPEZIONE: scaricare il registro eventi
Nota: le seguenti istruzioni sono destinate esclusivamente all'amministratore del sistema.
Il registro eventi è un rapporto dettagliato delle attività cruciali memorizzate nel KVM o nella memoria del KVM. Per visualizzare o scaricare il registro eventi, seguire le istruzioni riportate di seguito.
Nota: per esegurie questa operazione è necessario un solo computer collegato alla porta 1.

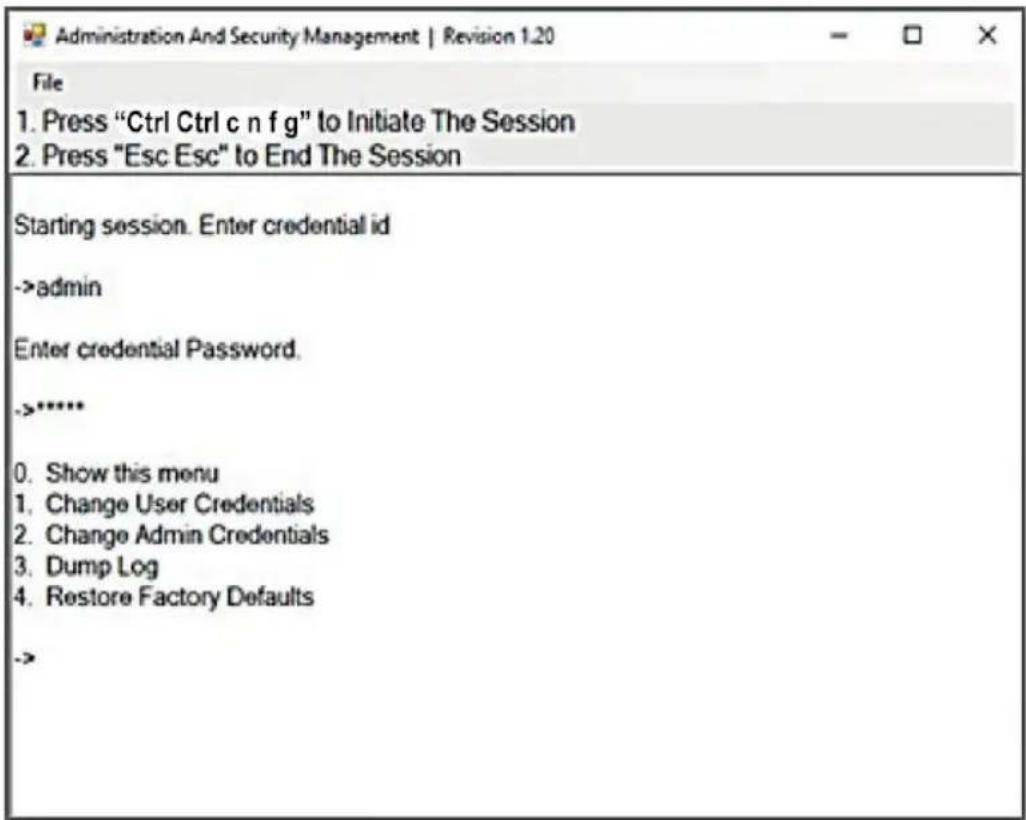

- Dal computer collegato, scaricare l'Administration and Security Management Tool dal sito tripplite.com/support.
- Una volta scaricato, eseguire il file eseguibile dell'Administration and Security Management Tool. Apparirà la schermata Administration and Security Management.
- Inizare la sessione premendo la seguente sequenza di tasti del comando. Premere ogni tasto uno dopo l'altro.
[Ctrl][Ctrl][c][n][f][g]
-
Una volta completato il comando, il mouse collegato al KVM smetterà di funzionare. Verrà richiesto di inserire le credenziali di accesso.
-
Accedere inserendo il nome utente predefinito "admin" e premendo Invio.
-
Inserire la password predefinita "12345" e premere Invio.
-
Richiedere un Log Dump selezionando l'opzione 3 nel menu.
Funzionalità varie del KVM
RESET: ripristino dei valori predefiniti di fabbrica
Nota: le seguenti istruzioni sono destinate esclusivamente all'amministratore del sistema. Il ripristino dei valori predefiniti di fabbrica riporterà tutte le impostazioni del KVM al loro stato originale:
• Le impostazioni del KVM saranno ripristinate ai valori predefiniti di fabbrica
Per ripristinare i valori predefiniti di fabbrica, seguire le istruzioni riportate di seguito.
Nota: per esegurie questa operazione è necessario un solo computer collegato alla porta 1.
-
Aprire il programma Administration and Security Management (vedere le istruzioni per il download nella sezione lspezione). Apparirà la schermata Administration and Security Management.
-
Iniziare la sessione premendo la seguente sequenza di tasti del comando, un tasto dopo l'altro.
[Ctrl][Ctrl][c][n][f][g]
Funzionalità varie del KVM
- Una volta completato il comando, il mouse collegato al KVM smetterà di funzionare. Verrà richiesto di inserire le credenziali di accesso.
- Accedere inserendo il nome utente predefinito "admin" e premendo Invio.
- Inserire la password predefinita "12345" e premere Invio.
- Selezionare l'opzione "Restore Factory Default" dal menu e premere Invio.
Nota: un elenco completo di funzionalità e istruzioni per l'Utility Administration and Security Management si trova nella Guida per l'amministratore disponibile all'indirizzo tripplite.com/support.
Autotest di accensione
Se tutti i LED del pannello frontale sono accesi e non lampeggiano, l'autotest di accensione è fallito e tutte le funzioni sono disabilitate. Verificare se uno dei pulsanti di selezione dell'alimentazione del pannello frontale è inceppato. In questo caso, sbloccare il pulsante incastrato, quindi scollegare e ricollegare l'alimentazione. Se l'autotest di accensione continua a fallire, contattare l'Assistenza tecnica Tripp Lite all'indirizzo tripplite.com/support.
Controllo del pannello frontale
Per commutare a una porta di ingresso, premere semplicemente il pulsante di ingresso desiderato sul pannello frontale del KVM. Se si seleziona una porta di ingresso, il LED della porta in questione si accende. Una sessione aperta viene terminata quando si passa a un altro computer.
Garanzia
Garanzia limitata di 3 anni
Tripp Lite garantisce che i suoi prodotti sono esenti da difetti di materiali e di fabbricazione per un periodo di tre (3) anni dalla data del primo acquisto. L'obbligo di Tripp Lite ai sensi della presente garanzia è limitato alla riparazione o alla sostituzione (a sua esclusiva discrezione) di tali prodotti difettosi. Per ottenere l'assistenza in base alla presente garanzia, deve ottenere un numero di autorizzazione alla restituzione del materiale (RMA) da Tripp Lite o dal Centro assistenza Tripp Lite autorizzato. I prodotti devono essere restituiti a Tripp Lite o a un centro assistenza Tripp Lite autorizzato con spese di trasporto prepagate e devono essere accompagnati da una breve descrizione del problema riscontrato e dalla prova della data e del luogo di acquisto. La presente garanzia non si applica alle apparecchiature danneggiate a causa di incidenti, negligenza o uso improprio o che sono state in qualsiasi modo alterate o modificate.
FATTO SALVO QUANTO PREVISTO NEL PRESENTE DOCUMENTO, TRIPP LITE NON FORNISCE ALCUNA GARANZIA, ESPRESSA O IMPLICITA, INCLUSE GARANZIE DI COMMERCIABILITÀ E DI IDONEITÀ PER UN PARTICOLARE SCOPO. Alcuni stati non permettono la limitazione o l'esclusione delle garanzie implicite; pertanto, le suddette limitazioni o esclusioni potrebbero non essere applicabili all'acquirente.
Tripp Lite segue una politica di miglioramento continuo. Le specifiche sono soggette a modifiche senza alcun preavviso.
