MANUALE UTENTE Recital 61 ALESIS

Assistenza Per le ultime informazioni in merito a questo prodotto (requisiti di sistema, informazioni sulla compatibilità, ecc.) e per la registrazione del prodotto, recarsi alla pagina alesis.com. Per ulteriore assistenza sul prodotto, recarsi alla pagina alesis.com/support. Configurazione Leggio

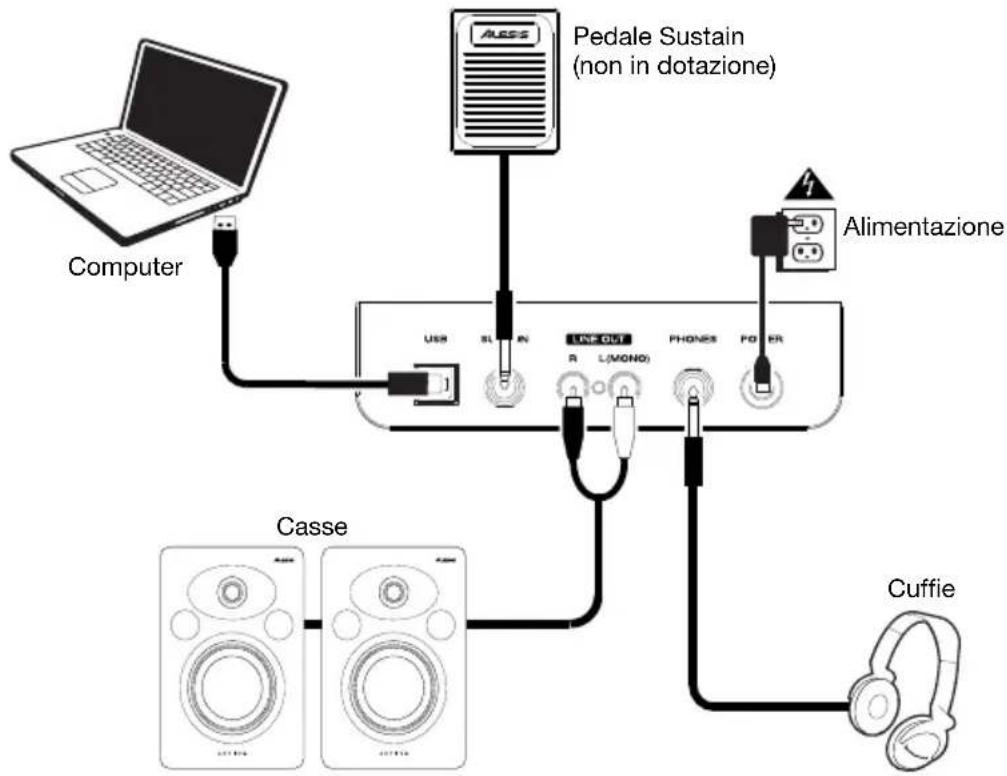

Schema dei collegamenti Elementi non elencati sotto Introduzione > Contenuti della confezione sono venduti separatamente.

Cuffie Computer Pedale Sustain (non in dotazione) Casse Alimentazione Passo 1 Passo 2 Dettaglio37 Caratteristiche Pannello superiore

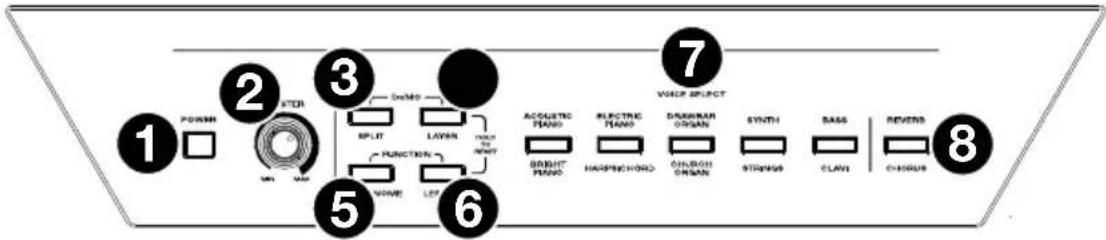

1. Interruttore di alimentazione: accende e spegne il pianoforte. Per risparmiare energia, il pianoforte si

spegnerà automaticamente dopo 30 minuti in caso di inattività.

2. Manopola volume master: regola il volume master per l'uscita di linea e per l'uscita cuffie.

Nota bene: se gli altoparlanti interni non producono alcun suono, assicurarsi che la manopola Volume Master non sia troppo bassa e che le cuffie non siano inserite nell'apposita uscita. Se le cuffie sono inserite nell'uscita cuffie, gli altoparlanti saranno silenziati.

3. Tasto Split: premere questo tasto per entrare o uscire dalla modalità di divisione Split.

4. Layer: premere questo tasto per attivare e disattivare la modalità Layer. Premere

contemporaneamente il tasto Layer e il tasto Split per attivare la riproduzione della Demo. Tenere premuti contemporaneamente il tasto Layer e il tasto Lesson per 5 secondi per riportare il Recital 61 alle sue configurazioni predefinite di fabbrica.

5. Tasto Metronome: premere questo tasto per accendere e spegnere il metronomo. Premere

contemporaneamente il tasto Metronome e il tasto Lesson per entrare in modalità funzioni avanzate (Advanced Function).

6. Tasto Lesson: premere questo tasto per accendere e spegnere la modalità lezione (Lesson). Premere

contemporaneamente il tasto Lesson e il tasto Metronome per entrare in modalità funzioni avanzate (Advanced Function).

7. Tasti Voice Select (scelta voce): premere uno di questi tasti per selezionare una voce predefinita. Si

veda Operazione > Voci per saperne di più.

8. Reverb/Chorus: premere questo tasto per attivare o disattivare gli effetti di riverbero e chorus. Si

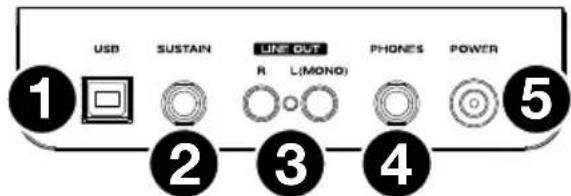

veda Operazione > Effetti per saperne di più. Pannello posteriore

1. Porta USB: consente il trasferimento dei dati

2. Ingresso pedale sustain: Collegare il pedale

sustain incluso a questo livello.

3. Uscita di linea: collegare dispositivi audio

esterni quali amplificatori, mixer o registratori a questo livello. Servirsi delle uscite R ed L per un'uscita stereo o la sola uscita L per un'uscita mono.

4. Uscita cuffie: collegare cuffie stereo con connettore stereo da 1/4" (6,35 mm). Quando le cuffie sono

collegate, gli altoparlanti interni si spengono automaticamente e il suono si sente unicamente attraverso le cuffie stesse.

5. Connettore di alimentazione: collegare a questo livello l'adattatore di alimentazione in dotazione.

1. Scomparto batterie: inserire 6 batterie “AA” a questo livello per

alimentare la tastiera digitale Recital 61 quando non si utilizza l'adattatore di alimentazione.

Operazione Canzoni Demo Riproduzione di canzoni Demo Il pianoforte digitale Recital 61 presenta 2 canzoni demo. Per riprodurle:

1. Premere e rilasciare i tasti Split e Layer contemporaneamente. Il pianoforte digitale Recital 61 entrerà

in modalità Demo e riprodurrà le canzoni demo in un loop continuo. Durante la riproduzione della demo i LED dei due tasti lampeggiano.

2. Per uscire dalla modalità Demo, premere e rilasciare nuovamente i tasti Split e Layer

Riproduzione delle voci demo Ciascun tasto Voice sul pannello è predefinito con una voce demo. Tenere premuti contemporaneamente i tasti Split e Layer, quindi premere uno dei tasti Voice per riprodurre una voce demo.

Voci Il pianoforte digitale Recital 61 presenta 10 voci. Ciascuno dei 5 tasti Voice presenta una voce Originale e una voce Variazione tra cui scegliere: Tasto nr. Nome Voce Originale/Variazione 1 Pianoforte acustico / Bright 2 Pianoforte elettronico / Clavicembalo 3 Organo elettrico / Organo da chiesa 4 Synth / String 5 Bassi / Clavi Per scegliere una delle voci Originali, premere il relativo tasto della Voice. Il LED corrispondente a quella voce si illuminerà di verde. Quando suonerete i tasti del pianoforte, si potrà sentire la voce Originale selezionata. Per scegliere una delle voci Variazioni, premere il relativo tasto della Voice corrispondente per due volte (o una volta, se il tasto della Voce Originale è già stato selezionato). Il LED corrispondente a quella voce si illuminerà di rosso. Quando suonerete i tasti del pianoforte, si potrà sentire la voce Variazione selezionata.39 Modalità Layer Questa funzione consente la sovrapposizione di due voci diverse per ottenere un suono più ricco e pieno. Per attivare la modalità Layer:

1. Premere il tasto Layer per attivare la modalità Layer. Il LED del tasto Layer si illuminerà di verde.

2. Selezionare la prima voce premendo uno dei tasti Voice per scegliere tra la modalità Originale o

3. Premere di nuovo il tasto Layer. Il LED del tasto Layer si illuminerà di rosso.

4. Selezionare la seconda voce premendo uno dei tasti Voice per scegliere tra la modalità Originale o

5. Premere di nuovo il tasto Layer. Il LED del tasto Layer si illuminerà di giallo.

6. Suonare i tasti del pianoforte per ascoltare le due diverse voci suonare insieme sovrapposte.

Per disattivare la modalità Layer, premere di nuovo il tasto Layer. Nota bene: il primo tasto Voice che viene selezionato quando si scelgono le voci da sovrapporre sarà impostato come voce superiore, mentre il secondo tasto Voice selezionato sarà la voce inferiore. Si veda Operazione > Volume delle voci per sapere come regolare il livello delle voci superiore e inferiore.

Questa modalità consente di dividere gli 61 tasti in due zone in modo da poter avere voci diverse per ciascuna mano. Ad esempio, si potrebbero avere la voce Pianoforte acustico per la mano destra e la voce Basso per quella sinistra. Quando la modalità Split è attiva, ci si riferisce alla voce della mano sinistra come voce divisa. Per abilitare la modalità Split:

1. Selezionare la voce che si desidera nella zona della mano destra.

2. Tenere premuto il tasto Split, quindi premere uno dei tasti Voice per selezionare la voce divisa per la

zona della mano sinistra. Quindi rilasciare il tasto Split per entrare in modalità Split. Il LED del tasto Split sarà acceso quando la modalità Split è attiva.

3. Suonando i tasti si sentirà che la zona della mano destra e quella della mano sinistra hanno voci

diverse. Per disattivare la modalità Split, premere nuovamente il tasto Split. Il LED del tasto Split si spegne quando la modalità Split è disattiva. Per impostare il tasto dove si desidera che abbia luogo la divisione tra la voce della mano destra e quella della mano sinistra, procedere come segue:

1. Tenere premuto il tasto Split e premere il tasto dove si desidera che abbia luogo la divisione.

2. Rilasciare il tasto Split per confermare il nuovo punto di divisione.

Nota bene: quando si utilizzano contemporaneamente la modalità Split e la modalità Layer, l'area della mano destra della divisione suonerà entrambe le voci sovrapposte e l'area della mano sinistra della divisione suonerà unicamente la voce divisa. Nota bene: si veda il paragrafo Operazione > Volume delle voci del presente manuale per sapere come regolare il livello della voce divisa (split).40 Modalità funzioni avanzate Si possono modificare numerose funzioni del Recital 61 entrando in modalità funzionamento avanzata. Per entrare in modalità funzionamento avanzata, premere contemporaneamente i tasti Metronome e Lesson. I LED dei due tasti saranno accesi. Utilizzare quindi i tasti corrispondenti alle impostazioni desiderate (come indicato qui di seguito). Maggiori dettagli sulle impostazioni regolabili possono essere trovati nelle prossime pagine di questa guida per l’uso. Per uscire dalla modalità funzionamento avanzata, premere ancora una volta contemporaneamente i tasti Metronome e Lesson. TouchOff 1 2 3Transpose Octave Reverb123451 23 45Chorus Split Volume Upper Volume Lower Volume C1 D1 E1 F1 G1 A1 B1 C2 D2 E2 F2 G2 A2C#1 D#1 F#1 G#1 A#1 C#2 D#2 F#2 G#2 A#2B2 C3 D3 C#3

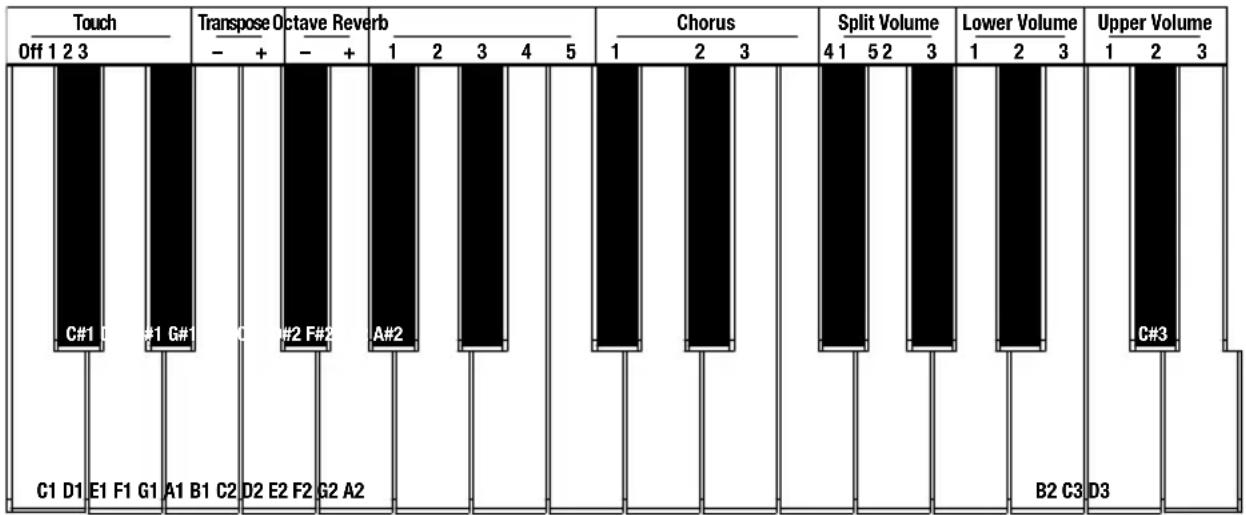

Midi Ch. On Off Auto Pwr Pedal Res. E5 F5 G5 A5 B5 C6 F#5 G#5 A#541 Volume delle voci Si può impostare il volume di ciascuna voce in modalità layer e la voce split (di divisione) in modalità Split. Per modificare il volume della voce superiore in modalità Layer:

1. Premere contemporaneamente i tasti Metronome e Lesson per entrare in modalità funzioni avanzate

(Advanced Function). I LED dei due tasti si accenderanno.

2. Servirsi dei tasti Upper Volume 1-2-3 per modificare il volume. 1 è il volume più basso e 5 è il volume

3. Premere nuovamente i tasti Metronome e Lesson per uscire dalla modalità funzioni avanzate

(Advanced Function). Per impostare il volume della voce inferiore in modalità Layer e la voce split (di divisione) in modalità Split: seguire i passaggi di cui sopra, utilizzando invece i tasti Lower Volume 1-2-3 o Split Volume 1-2-3.

Impostazione del canale MIDI Servendosi della modalità funzioni avanzate è anche possibile impostare il canale MIDI per l'uscita USB- MIDI. Per impostare il canale di uscita MIDI:

1. Premere contemporaneamente i tasti Metronome e Lesson per entrare in modalità funzioni avanzate

(Advanced Function). I LED dei due tasti si accenderanno.

2. Servirsi dei tasti MIDI Ch + o MIDI Ch - per impostare il canale di uscita MIDI tra i Canali 1–16.

Premere i due tasti contemporaneamente per ripristinare il valore predefinito del canale riportandolo a

Nota bene: il Recital 61 impiega un solo canale MIDI alla volta, anche se si utilizzano la modalità Split o Layer.

3. Premere nuovamente i tasti Metronome e Lesson per uscire dalla modalità funzioni avanzate

Impostazione del segnale acustico Quando il segnale acustico è acceso, si sentirà un “clic” ogniqualvolta si modifica un'impostazione o un parametro. Per accendere o spegnere il segnale acustico:

1. Premere contemporaneamente i tasti Metronome e Lesson per entrare in modalità funzioni avanzate

(Advanced Function). I LED dei due tasti si accenderanno.

2. Premere il tasto Click per accendere o spegnere il segnale acustico.

3. Premere nuovamente i tasti Metronome e Lesson per uscire dalla modalità funzioni avanzate

(Advanced Function).42 Sensibilità tattile Il pianoforte digitale Recital 61 è dotato di una risposta tattile per controllare il livello della voce con la forza con cui viene suonato - proprio come accade con un pianoforte acustico. Ciò significa che più forte vengono suonati i tasti, maggiore volume proviene dagli altoparlanti. Lo spegnimento di questa funzione porta a una risposta di tocco fissa, indipendentemente da quanto forte o piano vengono suonati i tasti. Vi sono 3 impostazione di tocco: Off, 1, 2 e 3. Per impostare la sensibilità del tocco:

1. Premere contemporaneamente i tasti Metronome e Lesson per entrare in modalità funzioni avanzate

(Advanced Function). I LED dei due tasti si accenderanno.

2. Servirsi dei tasti Touch Off-3 per selezionare un livello di tocco adeguato.

Parametro Descrizione Off Fixed (fisso) 1 Soft (morbido) 2 Medium (medio) 3 Hard (forte)

3. Premere i tasti Metronome e Lesson per uscire dalla modalità funzioni avanzate (Advanced Function).

Transpose (trasponi) Questa funzione consente di trasporre il pitch complessivo del pianoforte verso l'alto o verso il basso in incrementi di un semitono (fino a un massimo di dodici semitoni). Per trasporre la tastiera tra -12 e +12 semitoni:

1. Premere contemporaneamente i tasti Metronome e Lesson per entrare in modalità funzioni avanzate

(Advanced Function). I LED dei due tasti si accenderanno.

2. Servirsi dei tasti Transpose + o Transpose – per impostare il valore della trasposizione. Premere i

due tasti contemporaneamente per riportare la trasposizione al valore predefinito 0.

3. Premere nuovamente i tasti Metronome e Lesson per uscire dalla modalità funzioni avanzate

(Advanced Function).43 Metronomo La funzione di metronomo garantisce un battito costante per aiutare a fare esercizio con un tempo costante. Per accendere o spegnere il metronomo, premere il tasto Metronome. Quando il metronomo è in uso, il LED del tasto Metronome lampeggerà a tempo. Il tempo del metronomo può essere regolato liberamente da 30 a 280 battiti al minuto. Per impostare il tempo del metronomo:

1. Premere contemporaneamente i tasti Metronome e Lesson per entrare in modalità funzioni avanzate

(Advanced Function). I LED dei due tasti si accenderanno.

2. Procedere in uno dei seguenti modi:

• Seguendo il diagramma a pagina 7, servirsi dei tasti marcati Tempo - o Tempo + per ridurre o aumentare il tempo. Se si premono entrambi i tasti contemporaneamente, il metronomo sarà riportato al tempo predefinito di 120.

• Seguendo il diagramma a pagina 7, servirsi dei tasti marcati Tempo 0–9 per inserire un tempo preciso. Per inserire il valore del tempo, occorrerà premere 3 di tali tasti. Ad esempio, premere 1, 2, 0 in sequenza per inserire un valore di tempo di 120, oppure premere 0, 6, 4 in sequenza per impostare un valore di tempo di 64.

• Seguendo lo schema a pagina 7, premere più volte il tasto Tap al tempo desiderato. Il pianoforte regolerà il metronomo alla velocità delle ultime due pressioni.

3. Premere nuovamente i tasti Metronome e Lesson per uscire dalla modalità funzioni avanzate

(Advanced Function). Per impostare la divisione metrica del tempo del metronomo:

1. Premere contemporaneamente i tasti Metronome e Lesson per entrare in modalità funzioni avanzate

(Advanced Function). I LED dei due tasti si accenderanno.

2. Servirsi dei tasti Metronome 0-9 per impostare la divisione metrica di tempo.

3. Premere nuovamente i tasti Metronome e Lesson per uscire dalla modalità funzioni avanzate

(Advanced Function). Per impostare il volume del metronomo:

1. Premere contemporaneamente i tasti Metronome e Lesson per entrare in modalità funzioni avanzate

(Advanced Function). I LED dei due tasti si accenderanno.

2. Servirsi dei tasti Metronome Vol. 1-2-3 per impostare il volume del metronomo. 1 è il valore di volume

più basso e 5 è il più alto.

3. Premere nuovamente i tasti Metronome e Lesson per uscire dalla modalità funzioni avanzate

(Advanced Function).44 Effetti Con il Recital 61 potrete aggiungere effetti regolabili di riverbero e/o chorus al vostro suono. Per attivare gli effetti:

1. Premere il tasto Reverb/Chorus una volta per attivare l’effetto di riverbero. Il LED corrispondente si

illuminerà di verde solo quando l’effetto riverbero sarà attivo.

2. Premere di nuovo il tasto Reverb/Chorus per disattivare l’effetto di riverbero e attivare l’effetto

chorus. Il LED corrispondente si illuminerà di rosso solo quando l’effetto chorus sarà attivo.

3. Premere di nuovo il tasto Reverb/Chorus per attivare entrambi gli effetti di riverbero e chorus. Il LED

corrispondente si illuminerà di giallo quando entrambi gli effetti saranno attivi.

4. Premere nuovamente il tasto per disattivare tutti gli effetti. Il LED si spegnerà quando nessuno degli

effetti sarà attivo. Per regolare il tipo di reverbero:

1. Premere contemporaneamente i tasti Metronome e Lesson per attivare la modalità funzioni avanzate.

I due LED corrispondenti si illumineranno.

2. Servirsi dei tasti Reverb 1-5 per selezionare il tipo di riverbero desiderato.

Parametro Tipo di riverbero 1 Room 2 Hall 3 Church 4 Delay 5 Pan Delay

3. Premere di nuovo contemporaneamente i tasti Metronome e Lesson per disattivare la modalità

funzioni avanzate. Per regolare il tipo di chorus:

1. Premere contemporaneamente i tasti Metronome e Lesson per attivare la modalità funzioni avanzate.

I due LED corrispondenti si illumineranno.

2. Servirsi dei tasti Chorus 1–5 per selezionare il tipo di chorus desiderato.

Parametro Tipo di coro (chorus) 1 Chorus 1 2 Chorus 2 3 Chorus 3 4 Flanger 5 Rotary

3. Premere di nuovo contemporaneamente i tasti Metronome e Lesson per disattivare la modalità

funzioni avanzate.45 Risonanza del pedale La risonanza del pedale è una funzione che simula il riverbero delle note quando viene premuto il pedale sustain su un vero pianoforte. Con la risonanza del pedale attivata, il Recital 61 riproduce la ricca armonica e le caratteristiche di suono uniche di un vero pianoforte quando viene utilizzato un pedale sustain. Per accendere o spegnere la risonanza del pedale:

1. Premere contemporaneamente i tasti Metronome e Lesson per entrare in modalità funzioni avanzate

(Advanced Function). I LED dei due tasti si accenderanno.

2. Premere il tasto Pedal Res. per accendere o spegnere la funzione.

3. Premere nuovamente i tasti Metronome e Lesson per uscire dalla modalità funzioni avanzate

(Advanced Function). Nota bene: quando la risonanza del pedale è attiva, l'effetto chorus verrà disattivato automaticamente. Nota bene: potrebbe verificarsi una leggera pausa nel suono se si accende/spegne la risonanza del pedale mentre si suona.

Modalità Lezione (Lesson) La modalità lezione suddivide gli 61 tasti in due aree con gli stessi pitch e voce. Questo consente allo studente e all'insegnante di guardare facilmente e/o suonare insieme durante le istruzioni senza doversi allontanare dal pianoforte e fare a turno o dovendo allungarsi per suonare lo stesso pitch. Per attivare o disattivare la modalità lezione, premere il tasto Lesson. Per selezionare una voce per entrambe le aree in modalità lezione, premere uno dei tasti Voice. Per cambiare il punto di divisione (split) in modalità lezione, tenere premuto il tasto Split, premere un tasto compreso tra C2 e C5, e rilasciare il tasto Split. Il punto di divisione predefinito è E3. Per cambiare l'ottava di entrambe le aree in modalità lezione:

1. In modalità lezione, premere contemporaneamente i tasti Metronome e Lesson per entrare in

modalità funzioni avanzate (Advanced Function). I LED dei due tasti si accenderanno.

2. Servirsi dei tasti Octave + o Octave - per regolare il valore delle ottave. Premere i due tasti

contemporaneamente per ripristinare il valore predefinito delle ottave riportandolo a 0.

3. Premere nuovamente i tasti Metronome e Lesson per uscire dalla modalità funzioni avanzate

(Advanced Function). Nota bene: in modalità lezione, le modalità Layer e Split saranno disattivate automaticamente.

Auto Power Off (spegnimento automatico) Per risparmiare energia, il Recital 61 si spegnerà automaticamente dopo 30 minuti in caso di inattività. Per attivare o disattivare la funzione di spegnimento automatico:

1. Premere contemporaneamente i tasti Metronome e Lesson per entrare in modalità funzioni avanzate

(Advanced Function). I LED dei tasti si accenderanno.

2. Servirsi dei tasti Auto Pwr per attivare o disattivare la funzione di spegnimento automatico.

3. Premere nuovamente i tasti Metronome e Lesson per uscire dalla modalità funzioni avanzate

(Advanced Function).46 Ripristino dei valori predefiniti di fabbrica Per riportare il Recital 61 alle configurazioni predefinite di fabbrica, tenere premuti i tasti Layer e Lesson mentre si accende il pianoforte digitale Recital 61. Tutte le impostazioni saranno riportate ai loro valori predefiniti. Nota bene: il Recital 61 non può essere in modalità di funzionamento avanzato quando vengono ripristinate le impostazioni predefinite di fabbrica.

Risoluzione di problemi Problema Possibile causa e soluzione Gli altoparlanti producono uno "schiocco" ogni volta in cui si accende o si spegne l'alimentazione. Questo è normale e non deve allarmare. Quando vengono suonati i tasti, gli altoparlanti non producono alcun suono. Verificare se il volume master è troppo basso o se le cuffie sono inserite nell'uscita cuffie. Se le cuffie sono inserite nell'uscita cuffie, gli altoparlanti saranno silenziati. Se il problema persiste, tenere premuti i tasti Layer e Lesson per 5 secondi per ripristinare le configurazioni predefinite del volume. Gli altoparlanti producono rumore o interferenza. L'utilizzo di un telefono cellulare in prossimità del pianoforte digitale Recital 61 può causare interferenze. Per evitarlo, spegnere il cellulare o tenerlo lontano dal pianoforte. Alcune note producono il pitch sbagliato. Assicurarsi che l'impostazione della trasposizione sia su 0. Se questo non funziona, tenere premuti contemporaneamente i tasti Reverb e Chorus mentre si accende l'alimentazione per ripristinare le impostazioni predefinite di fabbrica. Le note suonano deboli o distorte. Se la tastiera è alimentata a batterie, assicurarsi che le batterie inserite siano nuove.47 Benutzerhandbuch (Deutsch) Einführung Lieferumfang Recital 61 Digitalpiano Netzteil Notenständer Benutzerhandbuch Sicherheitshinweise und Garantieinformationen Kundendienst Für die neuesten Informationen zu diesem Produkt (Systemanforderungen, Informationen zur Kompatibilität etc.) und für die Produktregistrierung besuchen Sie alesis.com. Für zusätzlichen Produkt-Support besuchen Sie alesis.com/support. Setup Notenständer
