MANUALE UTENTE Recital ALESIS

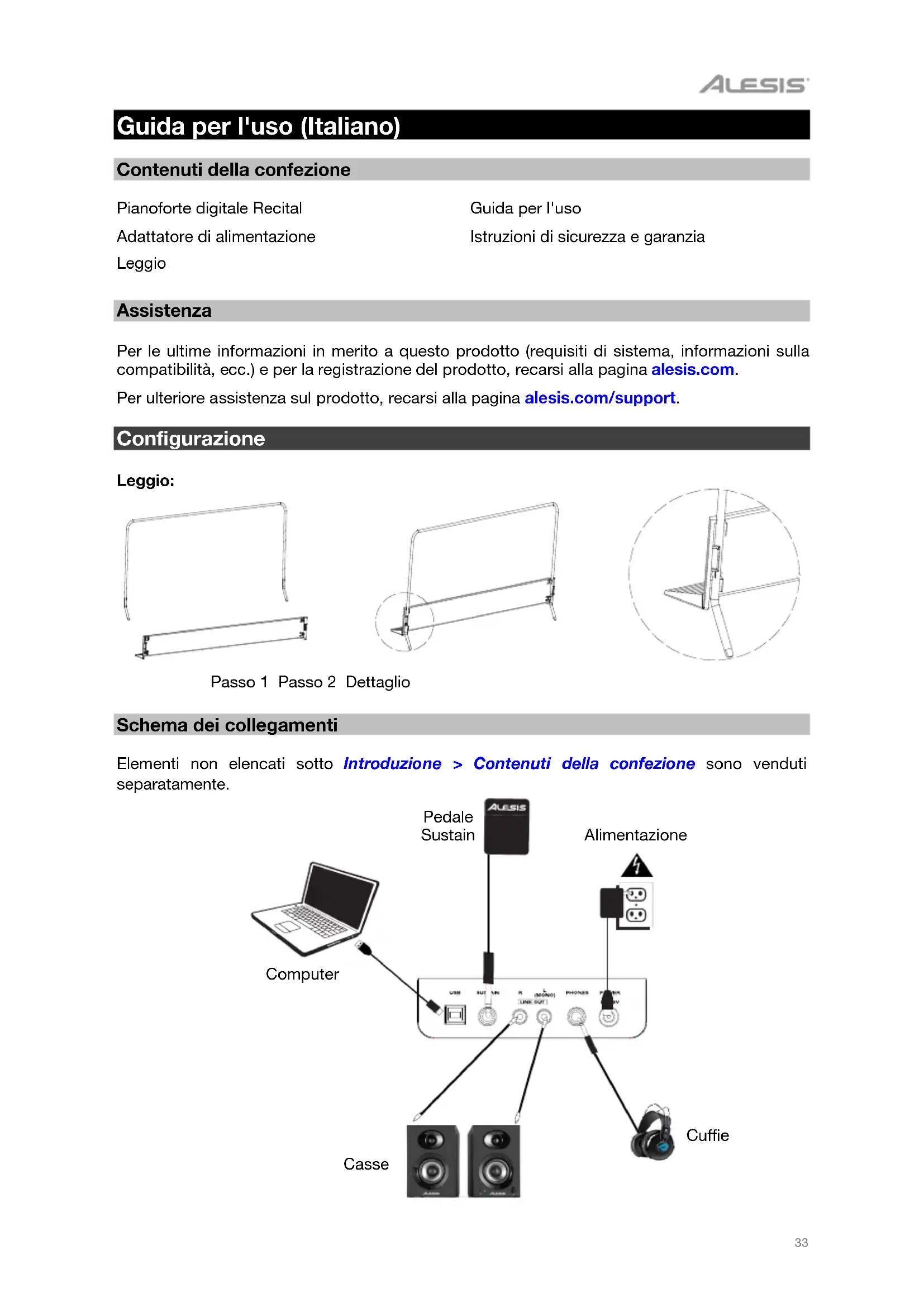

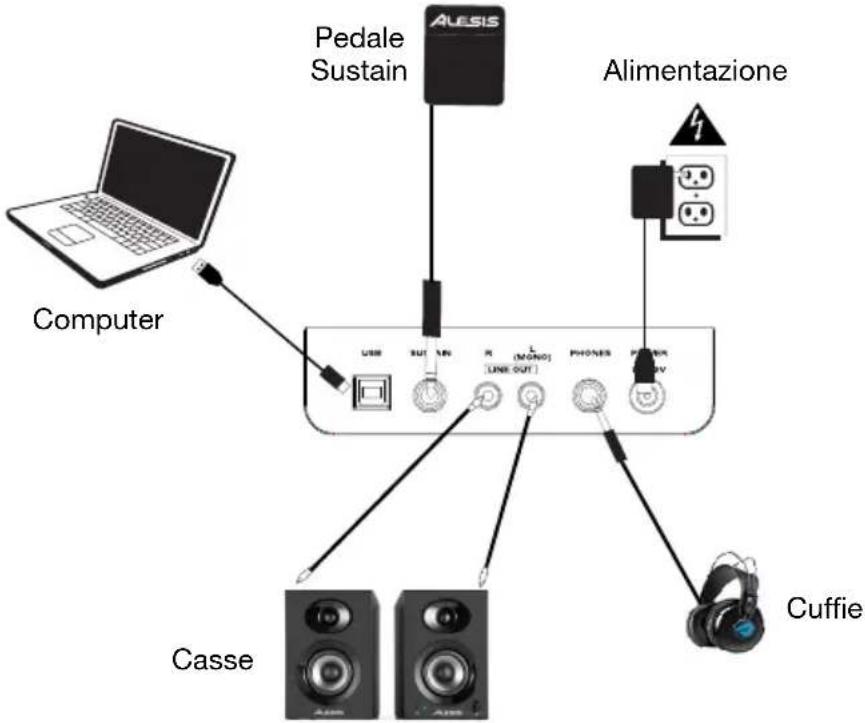

Schema dei collegamenti Elementi non elencati sotto Introduzione > Contenuti della confezione sono venduti separatamente.

Cuffie Computer Pedale Sustain Casse Alimentazione Passo 1 Passo 2 Dettaglio34 Caratteristiche Pannello superiore

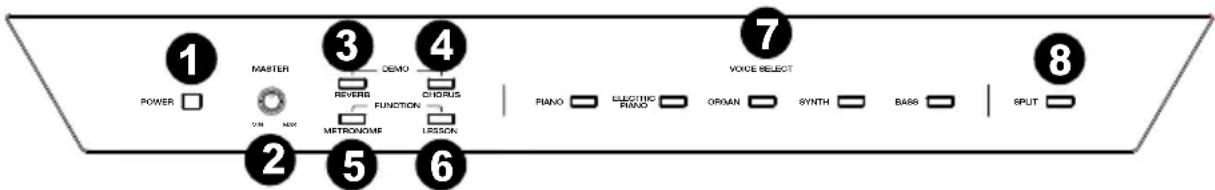

1. Interruttore di alimentazione: accende e spegne il pianoforte. Per risparmiare energia, il pianoforte si

spegnerà automaticamente dopo 30 minuti in caso di inattività.

2. Manopola volume master: regola il volume master per l'uscita di linea e per l'uscita cuffie.

Nota bene: se gli altoparlanti interni non producono alcun suono, assicurarsi che la manopola Volume Master non sia troppo bassa e che le cuffie non siano inserite nell'apposita uscita. Se le cuffie sono inserite nell'uscita cuffie, gli altoparlanti saranno silenziati.

3. Tasto Rever b: premere questo tasto per accendere e spegnere l'effetto di riverbero. Premere

contemporaneamente il tasto Reverb e il tasto Chorus per avviare la riproduzione della Demo.

4. Tasto Chorus: premere questo tasto per accendere e spegnere l'effetto chorus. Premere

contemporaneamente il tasto Chorus e il tasto Reverb per avviare la riproduzione della Demo.

5. Tasto Metronome: premere questo tasto per accendere e spegnere il metronomo. Premere

contemporaneamente il tasto Metronome e il tasto Lesson per entrare in modalità funzioni avanzate (Advanced Function).

6. Tasto Lesson: premere questo tasto per accendere e spegnere la modalità lezione (Lesson). Premere

contemporaneamente il tasto Lesson e il tasto Metronome per entrare in modalità funzioni avanzate (Advanced Function).

7. Tasti Voice Select (scelta voce): premere uno di questi tasti per selezionare una voce predefinita.

8. Tasto Split: premere questo tasto per entrare o uscire dalla modalità di divisione Split.

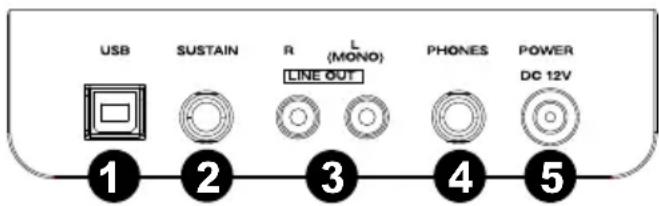

1. Porta USB: consente il trasferimento dei

dati MIDI a un computer.

2. Ingresso pedale sustain: collegare un

pedale sustain standard da 1/4" (6,35 mm) a questo livello.

3. Uscita di linea: collegare dispositivi

audio esterni quali amplificatori, mixer o registratori a questo livello. Servirsi delle uscite R ed L per un'uscita stereo o la sola uscita L per un'uscita mono.

4. Uscita cuffie: collegare cuffie stereo con connettore stereo da 1/4" (6,35 mm). Quando le cuffie sono

collegate, gli altoparlanti interni si spengono automaticamente e il suono si sente unicamente attraverso le cuffie stesse.

5. Connettore di alimentazione: collegare a questo livello l'adattatore di alimentazione in dotazione.

1. Scomparto batterie: inserire 6 batterie “D” a questo

livello per alimentare la tastiera digitale Recital quando non si utilizza l'adattatore di alimentazione.

Guida rapida Riproduzione di canzoni Demo Il pianoforte digitale Recital presenta 2 canzoni demo. Per riprodurle:

1. Premere e rilasciare i tasti Reverb e Chorus contemporaneamente. Il pianoforte digitale Recital

entrerà in modalità Demo e riprodurrà le canzoni demo in un loop continuo. Durante la riproduzione della demo i LED dei due tasti lampeggiano.

2. Per uscire dalla modalità Demo, premere e rilasciare nuovamente i tasti Reverb e Chorus

contemporaneamente. Riproduzione delle voci demo Ciascun tasto Voice sul pannello è predefinito con una voce demo. Tenere premuti contemporaneamente i tasti Reverb e Chorus, quindi premere uno dei tasti Voice per riprodurre una voce demo. Voci Per selezionare e riprodurre una voce:

1. Premere uno dei tasti Voice. Il LED corrispondente a quella voce si illumina.

2. Suonare i tasti per sentire la voce.

N. Nome voce 1 Pianoforte 2 Pianoforte elettronico 3 Organo 4 Synth 5 Bassi Modalità Layer Questa funzione consente la sovrapposizione di due voci diverse per ottenere un suono più ricco e pieno. Per abilitare la modalità Layer:

1. Tenere premuti i due tasti Voice per selezionare le due voci che si desidera sovrapporre, quindi

rilasciarli contemporaneamente. Il Recital entrerà in modalità Layer e il LED dei corrispondenti tasti voice si accenderanno per le voci selezionate.

2. Premere i tasti per sentire le due voci diverse sovrapposte.

Per disattivare la modalità Layer, premere uno dei tasti Voice. Nota bene: il primo tasto Voice che viene premuto quando si selezionano le voci da sovrapporre sarà impostato come voce "superiore", mentre il secondo tasto Voice premuto sarà la voce "inferiore". Nota bene: si veda il paragrafo Funzioni avanzate del presente manuale per sapere come regolare il livello delle voci "superiore" e "inferiore".36 Modalità Split

Questa modalità consente di dividere gli 88 tasti in due zone in modo da poter avere voci diverse per ciascuna mano. Ad esempio, si potrebbero avere la voce Pianoforte per la mano destra e la voce Basso per quella sinistra. Quando la modalità Split è attiva, ci si riferisce alla voce della mano sinistra come voce divisa. Per abilitare la modalità Split:

1. Selezionare la voce che si desidera nella zona della mano destra.

2. Tenere premuto il tasto Split, quindi premere uno dei tasti Voice per selezionare la voce divisa per la

zona della mano sinistra, quindi rilasciare il tasto Split per entrare in modalità Split. Il LED del tasto Split sarà acceso quando la modalità Split è attiva.

3. Suonando i tasti si sentirà che la zona della mano destra e quella della mano sinistra hanno voci

diverse. Per disattivare la modalità Split, premere nuovamente il tasto Split. Il LED del tasto Split si spegne quando la modalità Split è disattiva. Per impostare il tasto dove si desidera che abbia luogo la divisione tra la voce della mano destra e quella della mano sinistra, procedere come segue:

1. Tenere premuto il tasto Split e premere il tasto dove si desidera che abbia luogo la divisione.

2. Rilasciare il tasto Split per confermare il nuovo punto di divisione.

Nota bene: quando si utilizzano contemporaneamente la modalità Split e la modalità Layer, l'area della mano destra della divisione suonerà entrambe le voci sovrapposte e l'area della mano sinistra della divisione suonerà unicamente la voce divisa. Nota bene: si veda il paragrafo Funzioni avanzate del presente manuale per sapere come regolare il livello della voce divisa (split).37 SPLIT VOLUME 1 2 3 4 5 LOWER VOLUME 1 2 3 4 5 UPPER VOLUME 1 2 3 4 5 METRONOME0 2 3 4 5 6 7 8 9 METRONOME VOLUME 1 2 3 4 5 C2 D2 E2 F2 G2 A2 B2 C3 D3 E3 F3 G3 A3 B3 C4 D4 E4 F4 G4 A4 TEMPO TAP

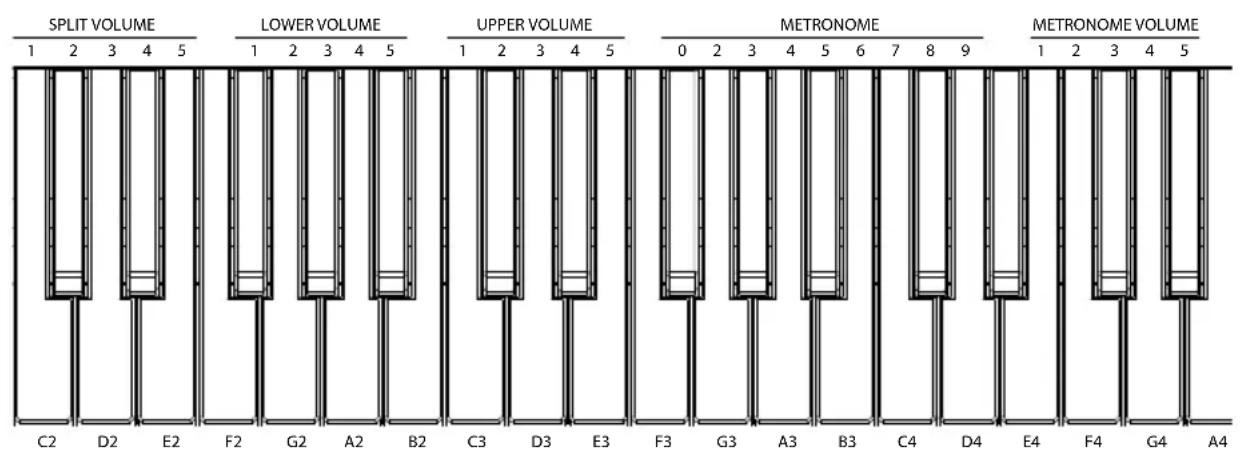

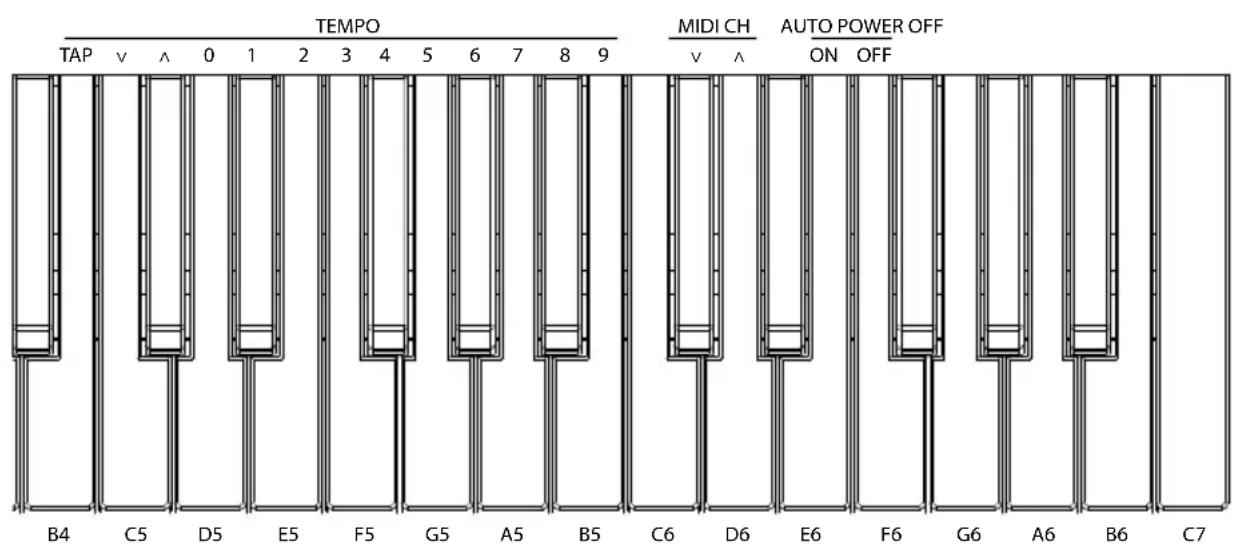

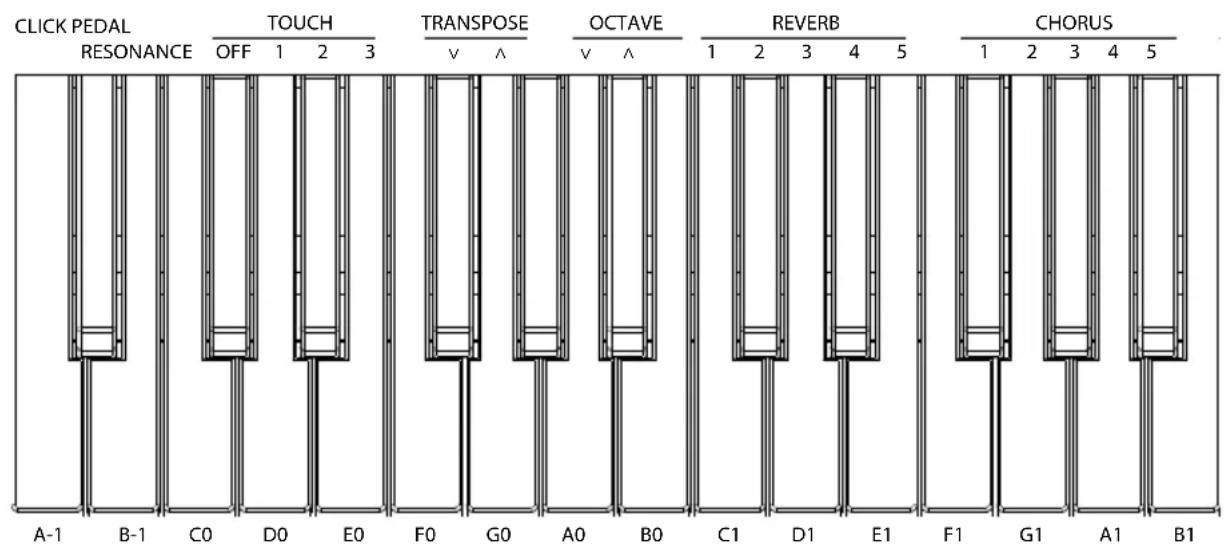

Funzioni avanzate Si possono modificare ulteriori impostazioni avanzate premendo contemporaneamente e rilasciando i tasti Metronome e Lesson per entrare in modalità funzioni avanzate e servendosi poi dei tasti corrispondenti alla grafica indicata qui di seguito per modificare l'impostazione desiderata.

Volume delle voci Si può configurare il volume di ciascuna voce in modalità Layer e Split servendosi della modalità funzioni avanzate.

1. Premere contemporaneamente i tasti Metronome e Lesson per entrare in modalità funzioni avanzate

(Advanced Function). I LED dei due tasti si accenderanno.

2. Servirsi dei tasti Upper Volume 1–5 per modificare il volume della voce superiore in modalità Layer. 1

è il volume più basso e 5 è il volume più alto.

3. Premere nuovamente i tasti Metronome e Lesson per uscire dalla modalità funzioni avanzate

(Advanced Function). Si possono seguire i passaggi di cui sopra per impostare il volume in modalità Layer e per la voce divisa in modalità Split servendosi, rispettivamente, dei tasti Lower Volume 1–5 e Split Volume 1–5. Impostazione del canale MIDI Servendosi della modalità funzioni avanzate è anche possibile impostare il canale MIDI per l'uscita USB- MIDI.

1. Premere contemporaneamente i tasti Metronome e Lesson per entrare in modalità funzioni avanzate

(Advanced Function). I LED dei due tasti si accenderanno.

2. Servirsi dei tasti MIDI Ch + o MIDI Ch - per impostare il canale di uscita MIDI tra i Canali 1–16.

Premere i due tasti contemporaneamente per ripristinare il valore predefinito del canale riportandolo a

Nota bene: il Recital impiega un solo canale MIDI alla volta, anche se si utilizzano la modalità Split o Layer.

3. Premere nuovamente i tasti Metronome e Lesson per uscire dalla modalità funzioni avanzate

(Advanced Function). Impostazione del segnale acustico Quando il segnale acustico è acceso, si sentirà un “clic” ogniqualvolta si modifica un'impostazione o un parametro. Si può accendere o spegnere il segnale acustico in modalità funzioni avanzate (Advanced Function). Per accendere o spegnere il segnale acustico:

1. Premere contemporaneamente i tasti Metronome e Lesson per entrare in modalità funzioni avanzate

(Advanced Function). I LED dei due tasti si accenderanno.

2. Premere il tasto Click per accendere o spegnere il segnale acustico.

3. Premere nuovamente i tasti Metronome e Lesson per uscire dalla modalità funzioni avanzate

(Advanced Function).39 Sensibilità tattile Il pianoforte digitale Recital è dotato di una risposta tattile per controllare il livello della voce con la forza con cui viene suonato - proprio come accade con un pianoforte acustico. Ciò significa che più forte vengono suonati i tasti, maggiore volume proviene dagli altoparlanti. Lo spegnimento di questa funzione porta a una risposta di tocco fissa, indipendentemente da quanto forte o piano vengono suonati i tasti. Vi sono 3 tipi di impostazione di tocco (Off, 1–3). Per impostare la sensibilità del tocco:

1. Premere contemporaneamente i tasti Metronome e Lesson per entrare in modalità funzioni avanzate

(Advanced Function). I LED dei due tasti si accenderanno.

2. Servirsi dei tasti To uch per selezionare un livello di tocco adeguato.

3. Premere i tasti Metronome e Lesson per uscire dalla modalità funzioni avanzate (Advanced Function).

Parametri Descrizione OFF Fixed (fisso) 1 Soft (morbido) 2 Medium (medio) 3 Hard (forte) Transpose (trasponi): Questa funzione consente di trasporre il pitch complessivo del pianoforte verso l'alto o verso il basso di un massimo di un'ottava in incrementi di un semitono. Per cambiare la trasposizione:

1. Premere contemporaneamente i tasti Metronome e Lesson per entrare in modalità funzioni avanzate

(Advanced Function). I LED dei due tasti si accenderanno.

2. Servirsi dei tasti Transpose + o Transpose – per impostare il valore della trasposizione. Premere i due

tasti contemporaneamente per riportare la trasposizione al valore predefinito 0.

3. Premere nuovamente i tasti Metronome e Lesson per uscire dalla modalità funzioni avanzate

Metronomo La funzione di metronomo garantisce un battito costante per aiutare a fare esercizio con un tempo costante. Per accendere o spegnere il metronomo premere il tasto Metronome. Quando il metronomo è in uso, il LED del tasto Metronome lampeggerà a tempo. Il tempo del metronomo può essere regolato liberamente da 30 a 280 battiti al minuto. Per impostare il tempo del metronomo:

1. Premere contemporaneamente i tasti Metronome e Lesson per entrare in modalità funzioni avanzate

(Advanced Function). I LED dei due tasti si accenderanno.

2. Servirsi dei tasti Tempo + o Tempo – per regolare il valore del tempo. Se si premono entrambi i tasti

contemporaneamente, il metronomo sarà riportato al tempo predefinito di 120.

3. Si possono inoltre utilizzare i tasti Tempo 0-9 per impostare il valore del tempo. Per inserire il valore

del tempo servendosi di questi tasti, occorrerà premere 3 tasti in tutto. Ad esempio, premere 1, 2, 0 in sequenza per inserire un valore di tempo pari a 120, oppure premere 0, 6, 4 in sequenza per impostare un tempo pari a 64. Alternativamente, battere il tasto Tap per ottenere il tempo desiderato. Il pianoforte avvierà il suono del metronomo alla velocità delle ultime due pressioni.

4. Premere nuovamente i tasti Metronome e Lesson per uscire dalla modalità funzioni avanzate

(Advanced Function).40 Per impostare la divisione metrica del tempo del metronomo:

1. Premere contemporaneamente i tasti Metronome e Lesson per entrare in modalità funzioni avanzate

(Advanced Function). I LED dei due tasti si accenderanno.

2. Servirsi dei tasti Metronome 0-9 per impostare la divisione metrica di tempo.

3. Premere nuovamente i tasti Metronome e Lesson per uscire dalla modalità funzioni avanzate

(Advanced Function). Per impostare il volume del metronomo:

1. Premere contemporaneamente i tasti Metronome e Lesson per entrare in modalità funzioni avanzate

(Advanced Function). I LED dei due tasti si accenderanno.

2. Servirsi dei tasti Metronome Volume 1–5 per impostare il volume del metronomo. 1 è il valore di

volume più basso e 5 è il più alto.

3. Premere nuovamente i tasti Metronome e Lesson per uscire dalla modalità funzioni avanzate

Reverb Al suono è inoltre possibile aggiungere un effetto di riverbero regolabile. Per attivare l'effetto di riverbero:

1. Premere il tasto Reverb per accendere l'effetto. II LED del tasto si accenderà.

2. Premere nuovamente il tasto per spegnere l'effetto.

Per cambiare il tipo di riverbero:

1. Premere contemporaneamente i tasti Metronome e Lesson per entrare in modalità funzioni avanzate

(Advanced Function). I LED dei due tasti si accenderanno.

2. Servirsi dei tasti Reverb 1–5 per selezionare il tipo di riverbero desiderato.

3. Premere nuovamente i tasti Metronome e Lesson per uscire dalla modalità funzioni avanzate

(Advanced Function). Parametri Tipi di riverbero 1 Room 2 Hall 3 Church 4 Delay 5 Pan Delay41 Chorus Al suono è inoltre possibile aggiungere un effetto chorus regolabile. Per attivare l'effetto chorus:

1. Premere il tasto Chorus per accendere l'effetto. II LED del tasto si accenderà.

2. Premere nuovamente il tasto per spegnere l'effetto.

Per regolare il tipo di chorus:

1. Premere contemporaneamente i tasti Metronome e Lesson per entrare in modalità funzioni avanzate

(Advanced Function). I LED dei due tasti si accenderanno.

2. Servirsi dei tasti Chorus 1–5 per selezionare il tipo di chorus desiderato.

3. Premere nuovamente i tasti Metronome e Lesson per uscire dalla modalità funzioni avanzate

(Advanced Function). Parametri Tipo di coro (chorus) 1 Chorus 1 2 Chorus 2 3 Chorus 3 4 Flanger 5 Rotary Risonanza del pedale La risonanza del pedale è una funzione che simula il riverbero delle note quando viene premuto il pedale sustain su un vero pianoforte. Con la risonanza del pedale attivata, il Recital riproduce la ricca armonica e le caratteristiche di suono uniche di un vero pianoforte quando viene utilizzato un pedale sustain (non in dotazione). Per accendere o spegnere la risonanza del pedale:

1. Premere contemporaneamente i tasti Metronome e Lesson per entrare in modalità funzioni avanzate

(Advanced Function). I LED dei due tasti si accenderanno.

2. Premere il tasto Pedal Resonance per accendere o spegnere la funzione.

3. Premere nuovamente i tasti Metronome e Lesson per uscire dalla modalità funzioni avanzate

(Advanced Function). Nota bene: quando la risonanza del pedale è attiva, l'effetto chorus verrà disattivato automaticamente. Nota bene: potrebbe verificarsi una leggera pausa nel suono se si accende/spegne la risonanza del pedale mentre si suona.42 Modalità Lezione (Lesson) La modalità lezione suddivide gli 88 tasti in due aree con gli stessi pitch e voce. Questo consente allo studente e all'insegnante di guardare facilmente e/o suonare insieme durante le istruzioni senza doversi allontanare dal pianoforte e fare a turno o dovendo allungarsi per suonare lo stesso pitch. Nota bene: in modalità lezione, le modalità Layer e Split saranno disattivate automaticamente. Per attivare o disattivare la modalità lezione, premere il tasto Lesson. Per selezionare una voce per entrambe le aree in modalità lezione, premere uno dei tasti Voice. Per cambiare il punto di divisione (split) in modalità lezione, tenere premuto il tasto Split, premere un tasto compreso tra C3 e C6, e rilasciare il tasto Split. Il punto di divisione predefinito è E3. Per cambiare l'ottava di entrambe le aree in modalità lezione:

1. In modalità lezione, premere contemporaneamente i tasti Metronome e Lesson per entrare in

modalità funzioni avanzate (Advanced Function). I LED dei due tasti si accenderanno.

2. Servirsi dei tasti Octave + o Octave - per regolare il valore delle ottave. Premere i due tasti

contemporaneamente per ripristinare il valore predefinito delle ottave riportandolo a 0.

3. Premere nuovamente i tasti Metronome e Lesson per uscire dalla modalità funzioni avanzate

(Advanced Function). Auto Power Off (spegnimento automatico) Per risparmiare energia, il pianoforte digitale Recital si spegnerà automaticamente dopo 30 minuti in caso di inattività. Per attivare o disattivare la funzione di spegnimento automatico:

1. Premere contemporaneamente i tasti Metronome e Lesson per entrare in modalità funzioni avanzate

(Advanced Function). I LED dei tasti si accenderanno.

2. Servirsi dei tasti Auto Power Off (spegnimento automatico) per attivare o disattivare la funzione di

spegnimento automatico.

3. Premere nuovamente i tasti Metronome e Lesson per uscire dalla modalità funzioni avanzate

(Advanced Function). Ripristino dei valori predefiniti di fabbrica Per riportare il Recital alle configurazioni predefinite di fabbrica, tenere premuti i tasti Reverb e Chorus mentre si accende il pianoforte digitale Recital. I seguenti parametri saranno riportati ai loro valori predefiniti: Reverb, Chorus, Metronome Tempo, Metronome Time Signature, Metronome Volume, Upper Volume, Lower Volume, Split Volume, Split Point, MIDI Channel, Touch Sensitivity e Auto Power Off.43 Risoluzione di problemi Problema Possibile causa e soluzione Gli altoparlanti producono uno "schiocco" ogni volta in cui si accende o si spegne l'alimentazione. Questo è normale e non deve allarmare. Quando vengono suonati i tasti, gli altoparlanti non producono alcun suono. Verificare se il volume master è troppo basso o se le cuffie sono inserite nell'uscita cuffie. Se le cuffie sono inserite nell'uscita cuffie, gli altoparlanti saranno silenziati. Gli altoparlanti producono rumore o interferenza. L'utilizzo di un telefono cellulare in prossimità del pianoforte digitale Recital può causare interferenze. Per evitarlo, spegnere il cellulare o tenerlo lontano dal pianoforte. Alcune note producono il pitch sbagliato. Assicurarsi che l'impostazione della trasposizione sia su 0. Se questo non funziona, tenere premuti contemporaneamente i tasti Reverb e Chorus mentre si accende l'alimentazione per ripristinare le impostazioni predefinite di fabbrica. Le note suonano deboli o distorte. Se la tastiera è alimentata a batterie, assicurarsi che le batterie inserite siano nuove.44 Benutzerhandbuch (Deutsch) Lieferumfang Recital Digitalpiano Netzteil Notenständer Benutzerhandbuch Sicherheitshinweise und Garantieinformationen Kundendienst Für die neuesten Informationen zu diesem Produkt (Systemanforderungen, Informationen zur Kompatibilität etc.) und für die Produktregistrierung besuchen Sie alesis.com. Für zusätzlichen Produkt-Support besuchen Sie alesis.com/support. Setup Notenständer:
