BEDIENUNGSANLEITUNG Recital ALESIS

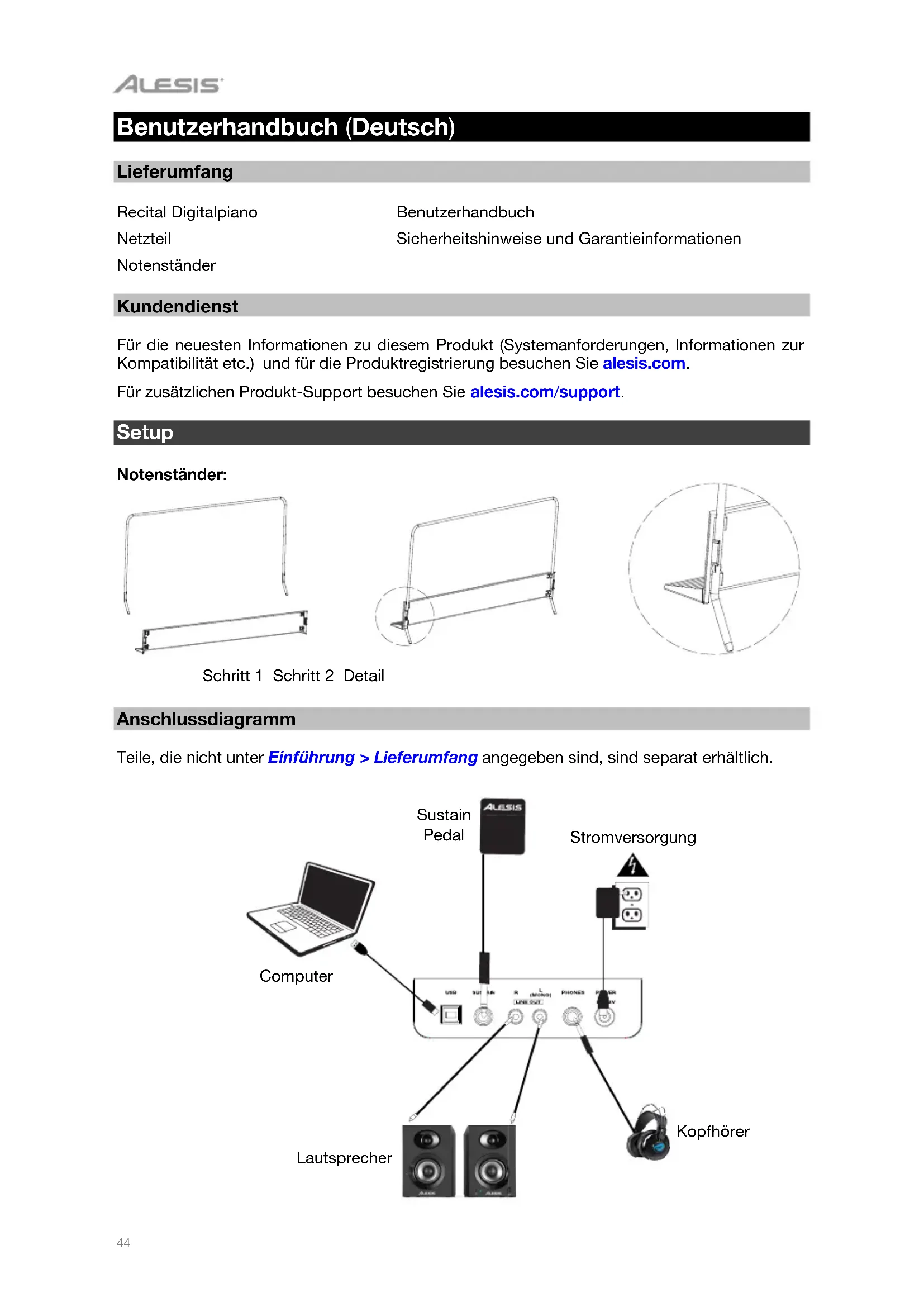

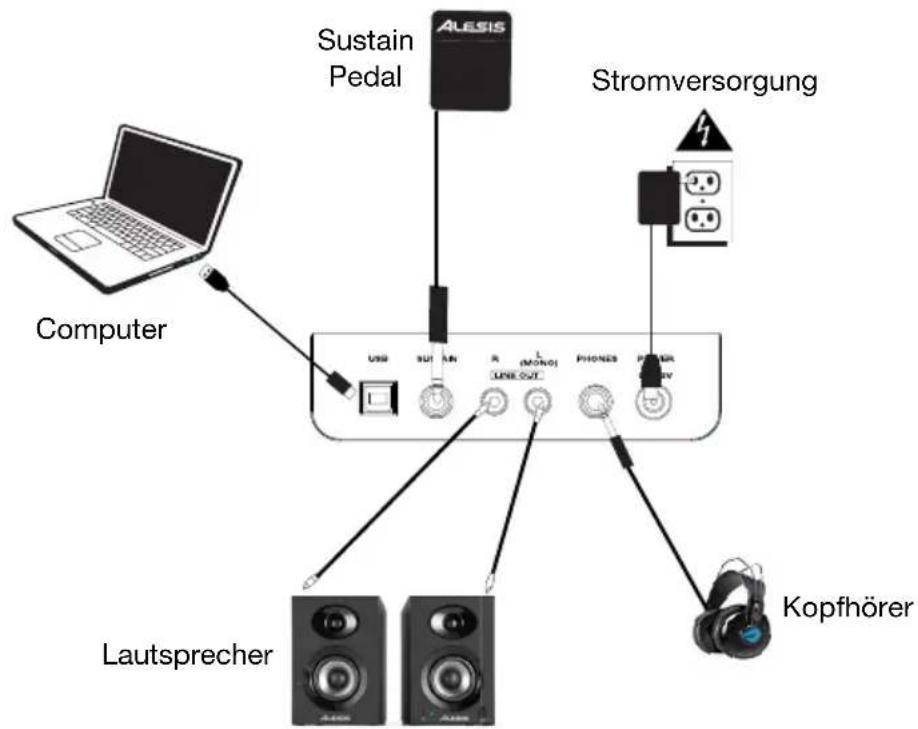

Anschlussdiagramm Teile, die nicht unter Einführung > Lieferumfang angegeben sind, sind separat erhältlich.

Kopfhörer Computer Sustain Pedal Lautsprecher Stromversorgung Schritt 1 Schritt 2 Detail45 Funktionen Oberseite

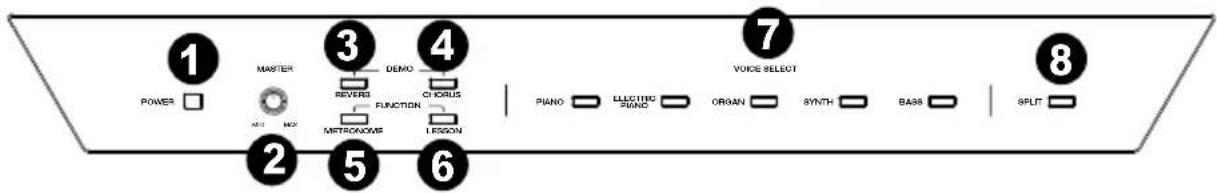

1. Netzschalter: Schaltet die Stromversorgung des Pianos ein bzw. aus. Um Energie zu sparen, wird das

Piano sich automatisch nach 30 Minuten abschalten, wenn es nicht verwendet wird.

2. Gesamtlautstärkeregler: Stellt die Gesamtlautstärke für den Line- und Kopfhörerausgang ein.

Hinweis: Wenn die internen Lautsprecher keinen Ton ausgeben, überprüfen Sie, ob der Gesamtlautstärkeregler nicht zu niedrig eingestellt ist, oder ob die Kopfhörer an den Kopfhörerausgang angeschlossen sind. Die Lautsprecher werden stumm geschaltet, wenn die Kopfhörer an den Kopfhörerausgang angeschlossen sind.

3. Reverb-Taste: Drücken Sie diese Taste, um den entsprechenden Reverb-Effekt ein- oder

auszuschalten. Drücken Sie die Reverb-Taste und die Chorus -Taste gleichzeitig, um die Demo- Wiedergabe zu starten.

4. Chorus-Taste: Drücken Sie diese Taste, um den entsprechenden Chorus-Effekt ein- oder

auszuschalten. Drücken Sie die Chorus-Taste und die Reverb-Taste gleichzeitig, um die Demo-Wiedergabe zu starten.

5. Metronome-Taste: Um das Metronom ein- oder auszuschalten, drücken Sie diese Taste. Drücken Sie

die Metronome-Taste und die Lesson-Taste gleichzeitig, um zum Modus Erweiterte Funktionen zu wechseln.

6. Lesson-Taste: Drücken Sie diese Taste, um den Lektionsmodus ein- oder auszuschalten. Drücken Sie

die Lesson-Taste und die Metronome-Taste gleichzeitig, um zum Modus Erweiterte Funktionen zu wechseln.

7. Voice Select-Tasten: Drücken Sie eine dieser Tasten, um eine Preset-Voice auszuwählen.

8. Split-Taste: Drücken Sie diese Taste, um den Split-Modus zu starten bzw. zu beenden.

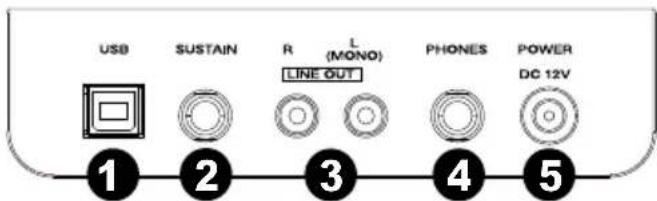

1. USB-Anschluss: Ermöglicht die

Übertragung von MIDI-Daten auf einen Computer.

2. Sustain Pedal-Eingang: Schließen Sie

hier ein standardmäßiges 1/4” (6,35mm) Sustain-Pedal an.

3. Line-Ausgang: Schließen Sie externe

Audiogeräte wie Verstärker, Mischpult oder Recorder an. Verwenden Sie die R- und L-Ausgänge als Stereo-Ausgang oder nur den L-Ausgang als Mono-Ausgang.

4. Kopfhörerausgang: Schließen Sie hier Stereokopfhörer mit einem 1/4" (6,35 mm) Stereostecker an.

Wenn Kopfhörer angeschlossen sind, werden die internen Lautsprecher automatisch ausgeschaltet und der Ton wird nur über den Kopfhörer zu hören sein.

5. Stromanschluss: Schließen Sie das mitgelieferte Netzteil hier an.

1. Batteriefach: Legen Sie hier 6 "D"-Batterien ein, um

das Recital-Keyboard mit Strom zu versorgen, wenn Sie kein Netzteil verwenden.

Schnellstart Wiedergabe von Demo-Songs Das Recital-Digitalpiano verfügt über 2 Demo-Songs. Um die Demo-Songs abzuspielen:

1. Drücken Sie gleichzeitig die Reverb und Chorus-Tasten. Das Recital-Digitalpiano wird in den Demo-

Modus wechseln und die Demo-Songs in einer Endlosschleife spielen. Die beiden Tasten-LEDs werden während der Demo-Wiedergabe blinken.

2. Um den Demo-Modus zu verlassen, drücken Sie erneut die Reverb und Chorus-Tasten zur gleichen

Zeit. Wiedergabe von Voice-Demos Jede Voice-Taste auf dem Bedienfeld hat eine voreingestellte Voice-Demo. Halten Sie die Tasten Reverb und Chorus gedrückt und drücken dann eine der Voice-Tasten, um eine Voice-Demo zu spielen. Voices Um eine Voice auszuwählen und wiederzugeben:

1. Drücken Sie eine der Voice-Tasten. Die entsprechende LED dieser Voice beginnt zu leuchten.

2. Spielen Sie die Klaviaturtasten, um die Voice zu hören.

Nr. Voice-Name 1 Piano 2 E-Piano 3 Orgel 4 Synth 5 Bass Layer-Modus Im Layer-Modus können zwei verschiedene Voices für einen volleren Klang übereinander geschichtet werden. Um den Layer-Modus zu aktivieren:

1. Halten Sie zwei Voice-Tasten gedrückt, um die beiden Voices zu wählen, die Sie übereinander

schichten möchten und lassen dann diese Voice-Tasten gleichzeitig los. Recital wird in den Layer- Modus wechseln und die entsprechenden Voice-Tasten-LEDs werden für die aktuell ausgewählten Voices aufleuchten.

2. Spielen Sie die Tasten, um die zwei verschiedenen Voices übereinander geschichtet zu hören.

Um den Layer-Modus zu deaktivieren, drücken Sie eine der Voice-Tasten. Hinweis: Die erste Voice-Taste, die Sie bei der Auswahl der Voices drücken, wird als die "obere" Voice eingestellt, die zweite von Ihnen gedrückte Voice-Taste wird als "untere" Voice eingestellt. Hinweis: Lesen Sie den Abschnitt Erweiterte Funktionen in dieser Anleitung, um zu erfahren, wie Sie den Pegel der "oberen" und "unteren" Voices einstellen können.47 Split-Modus

Im Split-Modus können Sie die 88 Tasten in zwei Zonen aufteilen, so dass Sie zwei verschiedene Voices für jede Hand haben. Zum Beispiel könnten Sie die Piano-Voice für die rechte Hand und die Bass-Voice für die linke Hand verwenden. Wenn der Split-Modus aktiviert ist, wird die Voice der linken Hand als Split-Voice bezeichnet. Um den Split-Modus zu aktivieren:

1. Wählen Sie die Voice aus, die Sie auf der rechten Seite spielen möchten.

2. Halten Sie die Taste Split gedrückt und drücken dann eine der Voice-Tasten, um die Split-Voice für

die linke Zone zu wählen. Lassen Sie dann die Split-Taste los, um den Split-Modus aufzurufen. Die Split-Tasten-LED leuchtet, wenn der Split-Modus aktiviert ist.

3. Spielen Sie die Tasten und Sie werden hören, dass die rechten und linken Zonen unterschiedliche

Voices haben. Um den Split-Modus zu deaktivieren, drücken Sie erneut die Taste Split. Die Split-Tasten-LED erlischt, wenn der Split-Modus deaktiviert ist. Um die Taste für den Splitpunkt zwischen rechter und linker Stimme festzulegen, gehen Sie folgendermaßen vor:

1. Halten Sie die Taste Split gedrückt und drücken dann die Taste, die den neuen Splitpunkt

repräsentieren soll.

2. Lassen Sie die Taste Split los, um den neuen Splitpunkt zu bestätigen.

Hinweis: Wenn Sie den Split-Modus und den Layer-Modus gleichzeitig verwenden, spielt die rechte Zone beide geschichteten Voices und die linke Zone nur die Split-Voice. Hinweis: Lesen Sie den Abschnitt Erweiterte Funktionen in dieser Anleitung, um zu erfahren, wie Sie den Pegel der Split-Voice einstellen können.48 SPLIT VOLUME 1 2 3 4 5 LOWER VOLUME 1 2 3 4 5 UPPER VOLUME 1 2 3 4 5 METRONOME0 2 3 4 5 6 7 8 9 METRONOME VOLUME 1 2 3 4 5 C2 D2 E2 F2 G2 A2 B2 C3 D3 E3 F3 G3 A3 B3 C4 D4 E4 F4 G4 A4 TEMPO TAP

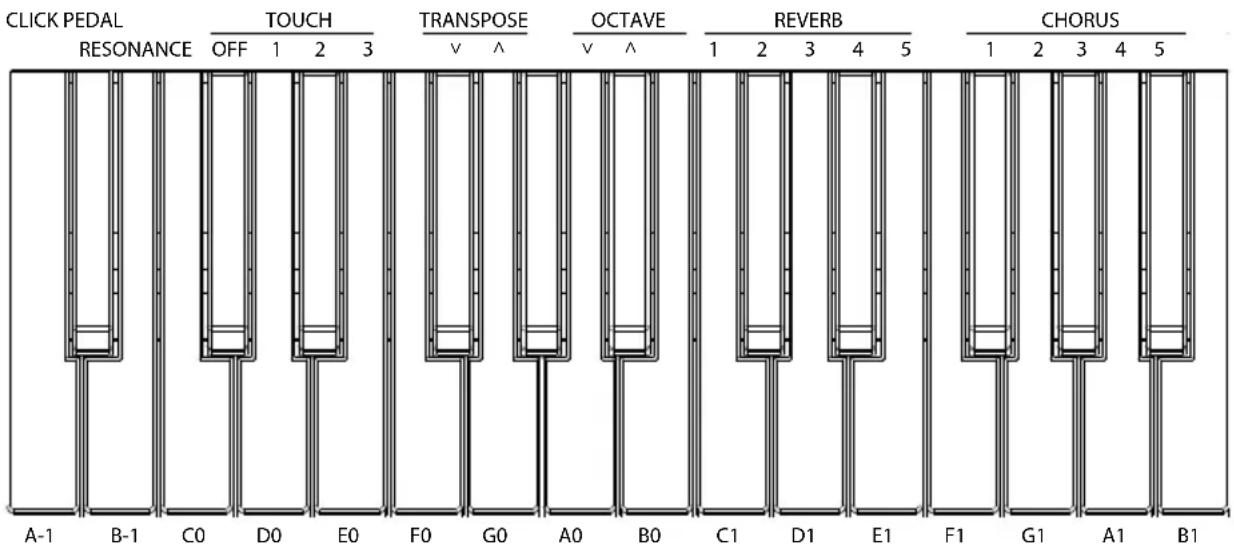

Erweiterte Funktionen Sie können durch kurzes gleichzeitiges Drücken der Tasten Metronome und Lesson erweiterte Einstellungen ändern, indem Sie den Modus Erweiterte Funktionen aufrufen und dann die Tasten verwenden, die der unten gezeigten Grafik entsprechen, um die gewünschte Einstellung zu ändern.

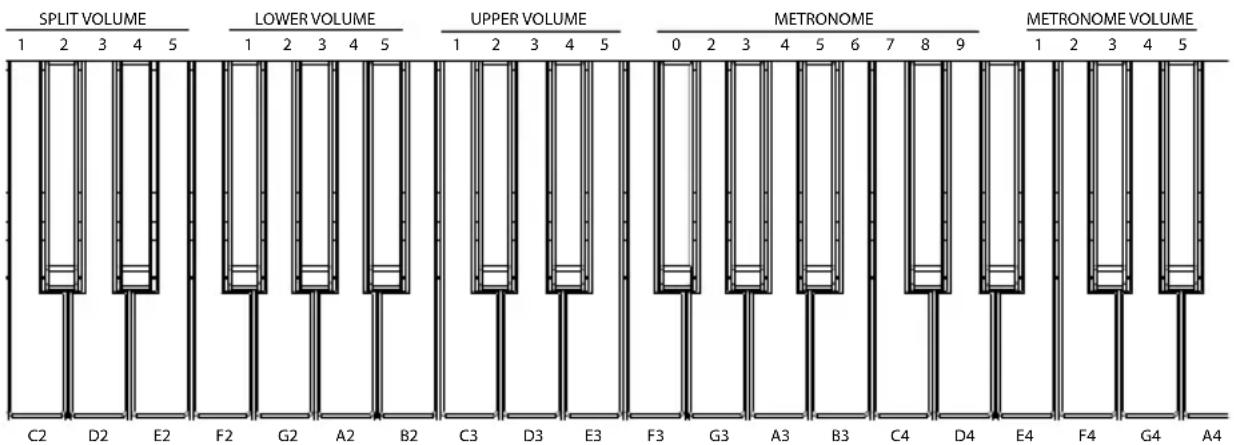

Voice-Pegel Sie können die Lautstärke jeder Voice im Modus Layer- und Split einstellen, indem Sie den Modus Erweiterte Funktionen verwenden.

1. Drücken Sie die Metronome-Taste und die Lesson-Tasten gleichzeitig, um zum Modus Erweiterte

Funktionen zu wechseln. Die beiden Tasten-LEDs werden leuchten.

2. Verwenden Sie die Tasten mit der Aufschrift Upper Volume 1–5, um den Pegel der oberen Voice im

Layer-Modus zu ändern. 1 ist der niedrigste Pegel und 5 ist der höchste Pegel.

3. Drücken Sie sowohl die Metronome- als auch die Lesson-Tasten erneut, um den Modus Erweiterte

Funktionen zu verlassen. Sie können die oben genannten Schritte befolgen, um die Pegel für die untere Voice im Layer-Modus und die Split-Voice im Spalt-Modus einzustellen, indem Sie jeweils die Tasten Lower Volume 1–5 und Split Volume 1–5 verwenden. Einstellen des MIDI-Kanals Einstellen des MIDI-Kanals Sie können auch den MIDI-Kanal für den USB-MIDI-Ausgang im Modus Erweiterte Funktionen einstellen.

1. Drücken Sie die Metronome-Taste und die Lesson-Tasten gleichzeitig, um zum Modus Erweiterte

Funktionen zu wechseln. Die beiden Tasten-LEDs werden leuchten.

2. Verwenden Sie die Tasten mit der Aufschrift MIDI Ch + oder MIDI Ch -, um den MIDI Out-Kanal von

Kanal 1–16 einzustellen. Drücken Sie beide Tasten gleichzeitig, um die Standardeinstellung des Kanals auf 1 zu setzen. Hinweis: Recital verwendet nur einen MIDI-Kanal gleichzeitig, auch wenn Sie den Split-Modus oder den Layer-Modus verwenden.

3. Drücken Sie sowohl die Metronome- als auch die Lesson-Tasten erneut, um den Modus Erweiterte

Funktionen zu verlassen. Einstellen des Klicks Ist diese Funktion aktiviert, hören Sie ein Klicken, wenn Sie eine Einstellung oder einen Parameter ändern. Sie können den Klick im Modus Erweiterte Funktionen ein- oder ausschalten. So aktivieren oder deaktivieren Sie den Klick:

1. Drücken Sie die Metronome-Taste und die Lesson-Tasten gleichzeitig, um zum Modus Erweiterte

Funktionen zu wechseln. Die beiden Tasten-LEDs werden leuchten.

2. Drücken Sie die Taste mit der Aufschrift Click, um den Klick ein- oder auszuschalten.

3. Drücken Sie sowohl die Metronome- als auch die Lesson-Tasten erneut, um den Modus Erweiterte

Funktionen zu verlassen.50 Berührungsempfindlichkeit Das Recital-Digitalpiano ist anschlagdynamisch, damit Sie die Lautstärke der Voice mit Ihrer Spielstärke steuern können - genau wie ein akustisches Klavier. Das bedeutet: je stärker Sie die Tasten anschlagen, desto lauter ist der Ton aus den Lautsprechern. Wenn diese Funktion ausgeschaltet wird, wird eine fixe Anschlagdynamik verwendet, egal wie stark oder sanft die Tasten angeschlagen werden. Es gibt 3 Varianten der Touch-Einstellungen (Aus, 1–3). So stellen Sie die Berührungsempfindlichkeit ein:

1. Drücken Sie die Metronome-Taste und die Lesson-Tasten gleichzeitig, um zum Modus Erweiterte

Funktionen zu wechseln. Die beiden Tasten-LEDs werden leuchten.

2. Verwenden Sie die Tasten Touc h , um die geeignete Stärke auszuwählen.

3. Drücken Sie sowohl die Metronome- als auch die Lesson-Tasten erneut, um den Modus Erweiterte

Funktionen zu verlassen.

Parameter Beschreibung AUS Fixiert 1 Weich 2 Mittel 3 Hart Transponieren Mit dieser Funktion kann die Gesamtstimmung des Klaviers um maximal eine Oktave in Halbtonschritten nach oben oder unten transponiert werden. So ändern Sie die Transposition:

1. Drücken Sie die Metronome-Taste und die Lesson-Tasten gleichzeitig, um zum Modus Erweiterte

Funktionen zu wechseln. Die beiden Tasten-LEDs werden leuchten.

2. Verwenden Sie die Tasten mit der Aufschrift Transpose + oder Transpose –, um den Wert der

Transposition einzustellen. Drücken Sie beide Tasten gleichzeitig, um die Transposition zurück auf den Standardwert 0 zu setzen.

3. Drücken Sie sowohl die Metronome- als auch die Lesson-Tasten erneut, um den Modus Erweiterte

Funktionen zu verlassen.51

Metronom Die Metronom-Funktion bietet einen konstanten Rhythmus, um beim Üben bei gleichbleibender Geschwindigkeit zu helfen. Um das Metronom ein- oder auszuschalten, drücken Sie die Metronome-Taste. Wenn das Metronom im Einsatz ist, blinkt die Metronome-Tasten-LED im Takt des aktuellen Tempos. Das Tempo des Metronoms kann frei von 30-280 Schläge pro Minute eingestellt werden. So stellen Sie das Metronom-Tempo ein:

1. Drücken Sie die Metronome-Taste und die Lesson-Tasten gleichzeitig, um zum Modus Erweiterte

Funktionen zu wechseln. Die beiden Tasten-LEDs werden leuchten.

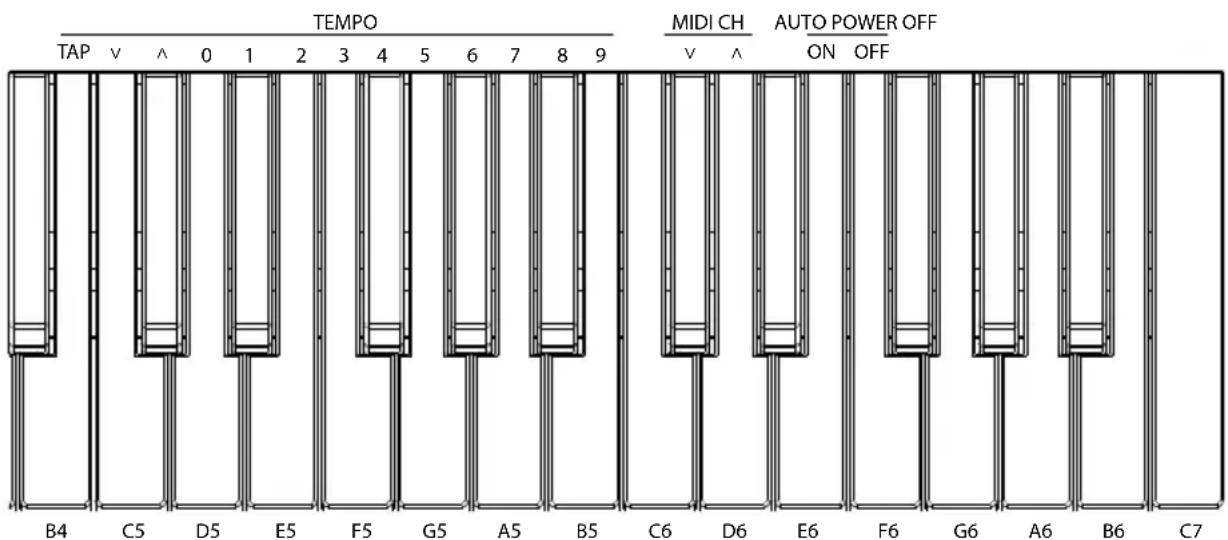

2. Verwenden Sie die Tasten mit der Aufschrift Tempo + oder Tempo –, um das Tempo einzustellen.

Wenn Sie beide Tasten gleichzeitig drücken, wird das Metronom wieder auf das Standardtempo von 120 eingestellt.

3. Sie können auch die Tasten mit der Aufschrift Tempo 0-9 verwenden, um das Tempo einzustellen. Sie

müssen insgesamt 3 Tasten drücken, um den Tempowert mit diesen Tasten einzugeben. Drücken Sie zum Beispiel 1, 2, 0 in Folge, um einen Tempowert von 120 einzugeben oder 0, 6, 4 in Folge, um einen Tempowert von 64 einzustellen. Alternativ können Sie auf die Taste mit der Aufschrift Tap tippen, um das gewünschte Tempo einzustellen. Das Klavier wird das Metronom-Klicken mit der Geschwindigkeit der letzten beiden Drücke starten.

4. Drücken Sie sowohl die Metronome- als auch die Lesson-Tasten erneut, um den Modus Erweiterte

Funktionen zu verlassen. So ändern Sie die Taktart des Metronoms:

1. Drücken Sie die Metronome -Taste und die Lesson -Tasten gleichzeitig, um zum Modus Erweiterte

Funktionen zu wechseln. Die beiden Tasten-LEDs werden leuchten.

2. Verwenden Sie die Tasten mit der Aufschrift Metronome 0–9, um die Taktart einzustellen.

3. Drücken Sie sowohl die Metronome- als auch die Lesson -Tasten erneut, um den Modus Erweiterte

Funktionen zu verlassen. So stellen Sie den Pegel des Metronoms ein:

1. Drücken Sie die Metronome -Taste und die Lesson -Tasten gleichzeitig, um zum Modus Erweiterte

Funktionen zu wechseln. Die beiden Tasten-LEDs werden leuchten.

2. Verwenden Sie die Tasten mit der Aufschrift Metronome Volume 1–5, um den Pegel des Metronoms

einzustellen. 1 ist der niedrigste Pegel und 5 ist der höchste Pegel.

3. Drücken Sie sowohl die Metronome- als auch die Lesson -Tasten erneut, um den Modus Erweiterte

Funktionen zu verlassen.52 Reverb Sie können Ihrem Sound auch einen einstellbaren Reverb-Effekt hinzufügen. So aktivieren Sie den Reverb-Effekt:

1. Drücken Sie die Reverb-Taste, um den Reverb-Effekt einzuschalten. Die Tasten-LED wird leuchten.

2. Drücken Sie diese Taste erneut, um den Reverb-Effekt auszuschalten.

Um den Reverb-Typ zu ändern:

1. Drücken Sie die Metronome-Taste und die Lesson-Tasten gleichzeitig, um zum Modus Erweiterte

Funktionen zu wechseln. Die beiden Tasten-LEDs werden leuchten.

2. Verwenden Sie die Tasten mit der Aufschrift Reverb 1–5, um den gewünschten Reverb-Typ

3. Drücken Sie sowohl die Metronome- als auch die Lesson-Tasten erneut, um den Modus Erweiterte

Funktionen zu verlassen. Parameter Reverb-Typ 1 Raum 2 Halle 3 Kirche 4 Delay 5 Pan-Delay Chorus Sie können Ihrem Sound auch einen einstellbaren Chorus-Effekt hinzufügen. Um den Chorus-Effekt zu aktivieren:

1. Drücken Sie die Taste Chorus, um den Chorus-Effekt einzuschalten. Die Tasten-LED wird leuchten.

2. Drücken Sie diese Taste erneut, um den Chorus-Effekt auszuschalten.

So stellen Sie den Chorus-Typ ein:

1. Drücken Sie die Metronome-Taste und die Lesson-Tasten gleichzeitig, um zum Modus Erweiterte

Funktionen zu wechseln. Die beiden Tasten-LEDs werden leuchten.

2. Verwenden Sie die Taste mit der Aufschrift Chorus 1–5, um den gewünschten Chorus-Typ

3. Drücken Sie sowohl die Metronome- als auch die Lesson-Tasten erneut, um den Modus Erweiterte

Funktionen zu verlassen.

Parameter Chorus-Typ 1 Chorus 1 2 Chorus 2 3 Chorus 3 4 Flanger 5 Rotary53 Pedalresonanz Pedalresonanz ist eine Funktion, die den Nachhall der Noten beim Betätigen des Haltepedals auf einem echten Klavier simuliert. Ist die Pedal Resonance aktiviert, reproduziert Recital die reichen Harmonien und einzigartigen Klangeigenschaften eines echten Klaviers mit gehaltenem Sustain-Pedal (nicht inkludiert). Um die Pedalresonanz ein- oder auszuschalten:

1. Drücken Sie die Metronome-Taste und die Lesson-Tasten gleichzeitig, um zum Modus Erweiterte

Funktionen zu wechseln. Die beiden Tasten-LEDs werden leuchten.

2. Drücken Sie die Taste mit der Aufschrift Pedal Resonance, um die Funktion ein- oder auszuschalten.

3. Drücken Sie sowohl die Metronome- als auch die Lesson-Tasten erneut, um den Modus Erweiterte

Funktionen zu verlassen. Hinweis: Wenn die Pedalresonanz aktiviert ist, wird der Chorus-Effekt automatisch deaktiviert. Hinweis: Es kann zu einer kleinen Unterbrechung des Piano-Sounds kommen, wenn Sie die Pedalresonanz beim Spielen ein-/ausschalten. Lektionsmodus Der Lektionsmodus teilt die 88 Tasten in zwei Zonen mit gleicher Tonhöhe und Voice auf. Auf diese Weise können sowohl Schüler als auch Lehrer leicht beobachten und/oder während des Unterrichts gemeinsam spielen, ohne sich vom Klavier wegbewegen zu müssen, abwechselnd spielen zu müssen oder übereinander greifen zu müssen, um die gleiche Tonhöhe zu spielen. Hinweis: Im Lektionsmodus sind die Layer- und Split-Modi automatisch deaktiviert. Um den Lektionsmodus zu aktivieren oder zu deaktivieren, drücken Sie die Taste Lesson. Um eine Voice für beide Zonen im Lektionsmodus zu wählen, drücken Sie eine der Voice-Tasten. Um den Split-Punkt im Lektionsmodus zu ändern, halten Sie die Split-Taste gedrückt und drücken eine Taste zwischen C3 und C6 und lassen dann die Split-Taste los. Der Standard-Spaltpunkt ist E3. So ändern Sie die Oktave beider Zonen im Lektionsmodus:

1. Drücken Sie im Lektionsmodus die Tasten Metronome und Lesson gleichzeitig, um zum Modus

Erweiterte Funktionen zu wechseln. Die beiden Tasten-LEDs werden leuchten.

2. Verwenden Sie die Tasten mit der Aufschrift Octave + oder Octave -, um den Oktavenwert

einzustellen. Drücken Sie beide Tasten gleichzeitig, um den Standardoktavenwert auf 0 zu setzen.

3. Drücken Sie sowohl die Metronome- als auch die Lesson -Tasten erneut, um den Modus Erweiterte

Funktionen zu verlassen. Automatisches Abschalten Um Energie zu sparen, schaltet sich das Recital-Digitalpiano automatisch nach 30 Minuten ab, wenn es nicht verwendet wird. So aktivieren oder deaktivieren Sie die Automatische Abschaltfunktion:

1. Drücken Sie die Metronome-Taste und die Lesson-Tasten gleichzeitig, um zum Modus Erweiterte

Funktionen zu wechseln. Die Tasten-LEDs werden leuchten.

2. Verwenden Sie die Tasten mit der Aufschrift Auto Power Off, um die Automatische Abschaltfunktion

zu aktivieren oder zu deaktivieren.

3. Drücken Sie sowohl die Metronome- als auch die Lesson-Tasten erneut, um den Modus Erweiterte

Funktionen zu verlassen.54 Werkseinstellungen wiederherstellen Um die Werkseinstellungen des Recital wieder herzustellen, halten Sie die Tasten Reverb und Chorus gedrückt und schalten das Recital Digitalpiano ein. Die folgenden Parameter werden auf ihren Standardwert zurückgesetzt: Reverb, Chorus, Metronomtempo, Metronom-Taktart, Metronompegel, Oberer Pegel, Unterer Pegel, Split-Pegel, Split-Punkt, MIDI-Kanal, Berührungsempfindlichkeit und Automatische Abschaltfunktion. Fehlerbehebung Problem Mögliche Ursache und Lösung Die Lautsprecher erzeugen ein "knackendes" Geräusch, wenn das Gerät ein- oder ausgeschaltet wird. Das ist normal und kein Grund zur Beunruhigung. Die Lautsprecher geben keinen Ton aus, wenn die Tasten gespielt werden. Überprüfen Sie, ob die Gesamtlautstärke zu niedrig eingestellt ist oder ob ein Kopfhörer an den Kopfhörerausgang angeschlossen ist. Die Lautsprecher werden stumm geschaltet, wenn die Kopfhörer an den Kopfhörerausgang angeschlossen sind. Die Lautsprecher produzieren Rauschen oder Störgeräusche. Die Verwendung eines Mobiltelefons in unmittelbarer Nähe des Recital Digitalpianos kann Störgeräusche verursachen. Um dies zu vermeiden, schalten Sie das Mobiltelefon aus oder verwenden es nicht in unmittelbarer Nähe des Pianos. Bestimmte Noten geben die falsche Tonhöhe wieder. Stellen Sie sicher, dass der Wert der Transposition auf 0 gesetzt ist. Wenn das nicht funktioniert, dann halten Sie die Tasten Reverb und Chorus beide gedrückt und schalten das Gerät ein, um die Werkseinstellungen wiederherzustellen. Die Töne klingen schwach oder verzerrt. Wenn das Keyboard mit Batterien betrieben wird, stellen Sie sicher, dass neue Batterien eingelegt sind.55 Appendix (English) Technical Specifications Keyboard 88 semi-weighted keys with velocity sensitivity Polyphony 128 voices Sounds
