MANUALE UTENTE 232118 Arktic
Prima di utilizzare l'apparecchio in funzione leggere attentamente le istruzioni per l'uso.
Conservate le istruzioni insieme all'apparecchio.
Destinato solo all'uso domestico.
Conservate le istruzioni insieme all'apparecchio.
Destinato solo all'uso domestico.
Conservate le istruzioni insieme all'apparecchio.
Destinato solo all'uso domestico.
Conservate le istruzioni insieme all'apparecchio.
Destinato solo all'uso domestico.
Conservate le istruzioni insieme all'apparecchio.
Destinato solo all'uso domestico.
Conservate le istruzioni insieme all'apparecchio.
Destinato solo all'uso domestico.
Grazie per aver acquistato questo apparecchio Hendi. Ti invitiamo a leggere queste istruzioni per l'uso con attenzione prima di collegare l'apparecchio al fine di evitare danni dovuti a uso improprio. Ti invitiamo inoltre a prestare particolare attenzione alle precauzioni di sicurezza.
1. PRECAUZIONI DI SICUREZZA
- L'uso scorretto e improprio dell'apparecchio possono danneggiare seriamente l'apparecchio e ferire gli utenti.
- Questo dispositivo è destinato esclusivamente per uso commerciale e non può essere utilizzato per uso domestico.
- L'apparecchio può essere utilizzato solo per lo scopo per cui è stato concepito e progettato. Il produttore non è responsabile di eventuali danni provocati da uso scorretto ed improprio.
- Tenere l'apparecchio e la spina elettrica lontani da acqua ed altri liquidi. Nel caso improbabile che l'apparecchio cada in acqua, staccare immediatamente la spina dalla presa e fare ispezionare l'apparecchio da un tecnico certificato. . L'inosservanza delle presenti istruzioni può dare luogo a situazioni pericolose
- Non provare mai ad aprire l'involucro dell'apparecchio da soli.
• Non inserire oggetti nell'involucro dell'apparecchio.
• Non toccare la presa con le mani bagnate o umide.
- Pericoli di scosse elettriche! Non tentare de riparare l'apparecchio da solo. Eventuali difetti e malfunzionamenti devono essere rimossi soli da personale qualificato.
- Non usare l'apparecchio danneggiato! L'apparecchio difettoso deve essere immediatamente scollegato dalla rete e contattare il rivenditore.
- Attenzione! Non immergere parti elettriche in acqua o altri liquidi. Non mettere l'apparecchio sotto l'acqua corrente.
- Controllare regolarmente se la spina e il cavo di alimentazione non sono danneggiati. La spina o il cavo danneggiati trasmettere al servizio o alla persona qualificare per riparare, per evitare eventuali pericoli e lesioni.
- Assicurarsi che il cavo di alimentazione non è in contatto con oggetti appuntiti o caldi. Tenere il cavo lontano da fiamme libere. Per scollegare la spina dalla presa, tirare sempre la spina, mai il cavo.
- Proteggere il cavo di alimentazione (o di estensione) per la sconnessione accidentale dalla presa. Disporre il cavo in modo per evitare lo slittamento accidentale.
- Sorvegliare l'apparecchio continuamente durante l'uso.
- Attenzione! Se la spina è inserita nella presa, l'apparecchio è considerate come collegato.
- Prima di rimuovere la spina dalla presa, spegnere l'apparecchio!
- Non trasportare l'apparecchio tenendo il cavo di alimentazione.
- Non utilizzare qualsiasi accessorio che non è stato fornito con l'apparecchio.
- L'apparecchio deve essere collegato ad una presa con tensione e frequenza indicate sulla targhetta.
- Inserire la spina nella presa situata in un punto facilmente accessibile in modo che in caso di guasto sia possibile scollegare immediatamente l'apparecchio. Per spegnere completamente l'apparecchio, scollegarlo dalla presa di corrente. Per questo staccare la spina che si trova sull'estremità del cavo di alimentazione.
- Prima di scollegare la spina, ricordarsi sempre di spegnere l'apparecchio!
- Non usare gli accessori non raccomandati dal produttore. L'uso di accessori non raccomandati può
creare i rischi per l'utente e provocare i danni all'apparecchio. Usare unicamente solo pezzi ed accessori originali.
- L'installazione elettrica deve soddisfare le normative nazionali e locali applicabili. Questo apparecchio non è destinato all'uso da parte di persone (inclusi i bambini) con capacità fisiche, sensoriali o mentali ridotte, o senza esperienza e conoscenza.
• Non permettere ai bambini di utilizzare l'apparecchio.
- Tenere l'apparecchio con il cavo fuori dalla portata dei bambini.
• Non permettere ai bambini di giocare con l'apparecchio.
- Scollegare l'apparecchio dalla rete se esso deve essere lasciato incustodito e prima del montaggio, dello smontaggio o della pulizia.
- Non lasciare l'apparecchio incustodito durante l'utilizzazione.
2. REGOLE DI SICUREZZA SPECIALI
- Questo apparecchio è destinato alla conservazione a breve termine a basse temperature di dolci per presentare il prodotto ai clienti. Non conservare altri materiali nell'apparecchio. Non mettere all'interno o in prossimità dell'apparecchio prodotti pericolosi come carburante, alcool, vernici, materiali infiammabili o esplosivi. L'apparecchio è destinato alla conservazione di prodotti medici.
- I cibi inseriti nella vetrina refrigerante devono essere preliminarmente raffreddate. In caso contrario l'umidità che evapora può portare alla condensazione nella camera di raffreddamento. Questo fenomeno è normale e non significa un cattivo funzionamento dell'apparecchio.
- L'apparecchio deve essere installato, utilizzato e sottomesso al servizio qualificato dal personale qualificato e addestrato.
- ATTENZIONE: Non utilizzare qualsiasi apparecchio meccanico o altri mezzi per accelerare il processo dello sbrinamento diverso da quello consigliato dal produttore e / o dal venditore.
- ATTENZIONE: Non danneggiare il circuito del refrigerante.
ATTENZIONE! RISCHIO DI INCENDIO! Il refrigerante utilizzato. È un composto molto infiammabile.
- ATTENZIONE: Tutte le aperture di ventilazione nella scatola dell'apparecchio devono essere obbligatoria-
mente esposti.
- ATTENZIONE: Non utilizzare apparecchi elettrici all'interno della vetrina a meno che sono raccomandati dal produttore e/o dal venditore.
- Posizionare l'apparecchio su una superficie pulita, stabile, asciutta e piana.
- Tenere l'apparecchio lontano da superfici calde o fiamme libere. Proteggere assolutamente l'apparecchio da calore, polvere o luce solare diretta, umidità è acqua gocciolante o spruzzante.
- Utilizzando l'apparecchio lasciare assolutamente almeno 10 cm di distanza tra l'apparecchio e le superfici per garantire la ventilazione adeguata.
- Prevenire i colpi degli oggetti duri sulla superficie del vetro. Per la pulizia non utilizzare i getti d'acqua, non spruzzare direttamente con l'acqua o non pulire con il vapore per non impregnare di umidità le parti che potrebbe portare alle scosse elettriche.
-
Non mettere niente sulla parte superiore dell'apparecchio. Non mettere oggetti con una sorgente di fiamma (ad es. candele) sull'apparecchio o nella sua prossimità. Non posizionare oggetti pieni d'acqua (ad esempio un vaso) sull'apparecchio o nella sua prossimità.
• Non coprire l'apparecchio durante il suo funzionamento, il rischio di incendi.
-
Non lavare l'apparecchio sotto il getto d'acqua. L'aumento del rischio di penetrazione dell'acqua all'interno dell'apparecchio e del rischio di scossa elettrica.
- Non aprire la scatola dell'apparecchio. Non installare ulteriori accessori.
- Non sovraccaricare i ripiani all'interno dell'apparecchio. La capacità massima è di 40 kg con il carico uniformemente distribuito.
• Non salire sulla parte superiore dell'apparecchio.
Non collegare assolutamente altri apparecchi alla stessa presa che la vetrina refrigerante. Non posizionare l'apparecchio all'interno o in prossimità dell'apparecchio prodotti pericolosi come carburante, alcool, vernici, materiali infiammabili o esplosivi. Non conservare qualsiasi articoli medici nella vetrina. Aspettare circa 5 minuti prima di riavviare l'apparecchio dopo aver tolto la spina dalla presa di corrente. Non lavare l'apparecchio sotto il getto d'acqua. L'aumento del rischio di penetrazione dell'acqua all'interno dell'apparecchio e del rischio di scossa elettrica. Non lavare qualsiasi parte / accessorio in lavastoviglie.
In caso di guasto elettrico o di raffreddamento, un centro di assistenza autorizzato dal produttore e/o dal venditore è responsabile per i lavori di manutenzione in caso di emergenza o di guasto
4. DESTINAZIONE
I frigofero è usato per conservare il cibo a una temperatura ridotta.
I congelatore sono utilizzati per stoccare i cibi freschi con una lunga durata di conservazione – fino a qualche mesi, a seconda dell'alimento e della temperatura di stoccaggio.
- L'apparecchio è destinato per l'uso in ristoranti, mense, imprese commerciali come panetterie, supermercati ecc.
- Questo apparecchio è progettato per l'uso commerciale.
- L'apparecchio è destinato unicamente per l'uso all'interno dei locali.
- Utilizzare l'apparecchio solo in modo indicato nelle istruzioni d'uso.
- Ogni altro uso può causare danni all'apparecchio,
ai beni dell'utente o alle lesioni.
- Il produttore o il rivenditore non assume alcuna responsabilità per i danni derivanti dall'uso non conforme alle istruzioni d'uso.
ATTENZIONE: I prodotti posti nell'apparecchio di refrigerazione devono essere preliminarmente raffreddati. In caso contrario, l'umidità che evapora durante il raffreddamento dei prodotti può causare la condensazione dell'acqua nella camera di raffreddamento. Questo può provocare la contaminazione di altri prodotti.
Non utilizzare l'apparecchio per conservare i prodotti medicali.
Ogni altro uso è considerato come non conforme e abusivo.
Caratteristiche comuni dei refrigeratori e dei congelatori:
- Srtuttura interna ed esterna in acciaio inossidabile di alta qualità, ad eccezione della schiena posteriore esterna che è fatto di acciaio zincato.
- Raffreddamento forzato, compressore in alto.
- Display digitale e termostato elettronico
- Compressore EMBRACO.
• Chiusura porta con serratura
- Confortevole maniglia curva.
Modello 232118 232125 233108* 233122*
| Dimensioni [mm] 730x805x2065 1314x805x2065 600x740x(H)1950 1200x740x(H)1950 |
| Dimensioni camera [mm] | 610x635x(H)1540 1194x635x(H)1540 500x540x(H)1380 1100x540x(H)1380 |
| Numeri / dimensioni degli scaffali [mm] | 3x GN 2/1 6x GN 2/1 3x 485x525 6x 525x530 |
| Capacità. Gross [l] 670 1240 410 900 |
| Potenza [W] 220 350 290 450 |
| Tensione / fre-quenza | 220-240V ~50 Hz | 220-240V ~50 Hz | 220-240V ~50 Hz | 220-240V ~50 Hz |
| Uso energetico giornaliero / anno [kWh] | 1,26 / 459 2,01 / 733 | 1,43/522 2,18/796 |
| Refrigerante / Quantità [kg] | R600a/0,11 | R600a /0,14 | R600a/0,08 | R600a / 0,13 |
| GWP | - | - | - | - |
| Classe di clima 5 | 5 | 5 | 5 | |
| Equivalente di CO2 [kg] | - | - | - | - |
| EEI | B | B | C | C |
| Temp. gamma [°C] | 0/+8 | 0/+8 | -2/+8 | -2/+8 |
| Peso [kg] | 107 171 | 82 | 132 | |
Modello 232132 232149 233115 233139
| Dimensioni [mm] | 730x805x(H)2065 | 1314x805x(H)2065 | 600x740x(H)1950 | 1200x740x(H)1950 |
| Dimensioni camera [mm] | 610x635x(H)1540 | 1194x635x(H)1540 | 500x540x(H)1380 | 1100x540x(H)1380 |
| Numeri / dimensioni degli scaffali [mm] | 3x GN 2/1 | 6x GN 2/1 3x 485x525 | 6x 525x530 | |
| Capacità. Gross [l] 670 | 1240 | 410 900 | | |
| Potenza [W] | 600 980 | 600 750 | | |
| Tensione / frequenza | 220-240V ~50 Hz | 220-240V ~50 Hz | 220-240V ~50 Hz | 220-240V ~50 Hz |
| Uso energetico giornaliero / anno [kWh] | 4,99 / 1821 | 8,19 / 2989 | 5,78 / 2110 | 9,17 / 3347 |
| Refrigerante / Quantità [kg] | R290/0,12 | R290/0,15 | R290/0,09 | R290/0,15 |
| GWP | - | - | - | - |
| Classe di clima 5 | 5 | 4 | 4 | |
Modello 232132 232149 233115 233139
| Equivalente di CO2[kg] |
| EEI C C D D |
| Temp. gamma [°C] -22/-17 -22/-17 -22/-17 -22/-17 |
| Peso [kg] 115 177 82 132 |
Modello 233146 233153
| Dimensioni [mm] 1200x740x(H)1950 1800x740x(H)1950 |
| Dimensioni camera [mm] 525x540x(H)1380 FRIGOFERI525x540x(H)1380 CONGELATORI | 1100x540x(H)1380 FRIGOFERI525x540x(H)1380 CONGELATORI |
| Numeri / dimensioni degli scaffali [mm] | 6x 510x525 | 6x 525x530 FRIGOFERI+ 3x 510x525 CONGELATORI |
| Capacità. Gross [l] | 420 FRIGOFERI420 CONGELATORI | 890 FRIGOFERI420 CONGELATORI |
| Potenza [W] | 870 | 1150 |
| Tensione / frequenza | 220-240V ~50 Hz | 220-240V ~50 Hz |
| Uso energetico giornaliero / anno [kWh] | 8,22 / 3000 | 9,32 / 3402 |
| Refrigerante / Quantità [kg] | R600a/0,08 FRIGOFERIR290/0,09 CONGELATORI | R600a/0,13 FRIGOFERIR290/0,09 CONGELATORI |
| GWP | 4 | 4 |
| Classe di clima | - | - |
| Equivalente di CO2 [kg] - | | |
| EEI | D | D |
| Temp. gamma [°C] | -2/+8-22/-17 | -2/+8-22/-17 |
| Peso [kg] | 158 | 207 |
*L'apparecchiatura contiene gas a effetto serra fluorurati
I dispositivi sono progettati per funzionare in modo efficiente nell'ambiente di +30 °C con 55% di umidità relativa (*233108, 233122, +40°C/40%).
La classe climatica indica la massima temperatura ambiente in luogo di installazione dell'apparecchio. Se la temperatura ambiente consentita non è superata, la temperatura all'interno dell'apparecchio è mantenuta e garantisce lo stoccaggio sicuro dei prodotti. Ricordarsi che la temperatura ambiente troppo elevata in cui funziona il refrigeratore o il congelatore può aumentare il consumo energetico e la sicurezza della conservazione del prodotto.
Il produttore e il rivenditore non è responsabile per eventuali imprecisioni dovute ad errori di stampa o di trascrizione che sono presenti in queste istruzioni per l'uso. In conformità con la nostra politica di miglioramento continuo dei prodotti, ci riserviamo il diritto di apportare senza preavviso modifiche al prodotto, all'imballaggio, alle specifiche contenute nella documentazione.
6. PRIMO UTILIZZO
6.1. TRANSPORTO
- Per il trasporto dell'apparecchio è richiesto un imballaggio speciale. Durante il trasporto e l'utilizzo mantenere l'apparecchio in senso orizzontale.
- Controllare se durante il trasporto l'imballaggio dell'apparecchio non è danneggiato.
- Controllare la completezza di tutte le parti. In caso di consegna incompleta o danni all'imballaggio, contattare il fornitore (vedi la sezione GARANZIA).
- Durante la rimozione dell'imballaggio spostare con cura la piastra di legno, il rischio di graffi sull'apparecchio.
- Se durante il trasporto l'apparecchio s'inclina, vi è il rischio che il grasso del compressore penetra il circuito di raffreddamento. In questo caso, prima di utilizzare l'apparecchio mantenerlo nella posizione orizzontale durante 24 ore perché il grasso fluisca di nuovo al compressore.
- Smaltire l'imballaggio in conformità con le disposizioni in vigore.
- Pulire tutti gli elementi secondo le istruzioni (vedì la sezione PULIZIA E MANUTENZIONE)
- Mettere tutti i ripiani all'interno dell'apparecchio.
ATTENZIONE: A causa di residui di produzione, l'apparecchio può emettere un odore sgradevole all'inizio del funzionamento dell'apparecchio. Questo è normale e non significa che il funzionamento non corretto o pericolo. Assicurarsi che l'apparecchio è ben ventilato.
- Turn on the lighting switch, check the light is nor-
6.2. IMBALLAGGIO
Controllare durante la ricezione dell'apparecchio il suo imballaggio, se non presenta i danni creati durante il trasporto.
Rimuovere attentamente il cartone esterno, allentare le viti che fissano l'apparecchio al pallet – se esistono (la protezione contro lo spostamento durante il trasporto), mettere l'apparecchio da parte mal.
ATTENZIONE: Durante il trasporto, evitare di inclinare l'unità dalla verticale con un angolo superiore a 30°. Se necessario, attendere circa 3-4 ore prima di metterla in funzione affinché l'olio scorra verso l'unità. In caso contrario, il condensatore potrebbe venire danneggiato. Durante il trasporto, evitare di inclinare l'unità dalla verticale con un angolo superiore a 30°, In caso contrario, il condensatore potrebbe venire danneggiato.
e rimuovere dall'involucro esterno il film di protezione. Il ricupero e il riciclaggio di materiali di imballaggio come plastica, acciaio, cartone e legno contribuisce decisamente al risparmio delle materie prime e alla riduzione dei rifiuti.
Seguire le norme locali riguardanti il modo e il luogo di smaltimento dei materiali di imballaggio.
6.3. POSIZIONAMENTO
Per garantire un corretto funzionamento dell'apparecchio, si deve livellarlo. Il livellamento adeguato riduce la vibrazione dell'aggregato funzionante.
L'apparecchio è dotato di piedini che possono es-
sere regolati. Verificare la posizione corretta
dell'apparecchio utilizzando la livella.
NOTA!
Per consentire al refrigeratore o al congelatore il funzionamento corretto, seguire le seguenti istruzioni:
- Non posizionare l'apparecchio in un luogo esposto alla luce solare diretta o vicino ad apparecchio che emettono la radiazione come: lampade di riscaldamento, stufe, radiatori ecc.
- Evitare di integrare l'apparecchio.
- Non mettere qualsiasi oggetto sulla parte superi-
6.4. DISTANZA MINIMA DALLE PARETI
Per garantire un funzionamento corretto dell'apparecchio, durante l'installazione deve essere rispettata la distanza minima dalle pareti come mostrato nelle figure seguenti. Ricordarsi che la distanza adeguata dalla parte anteriore dell'apparecchio è necessaria per aprire facilmente la porta del refrigerante / del congelatore.
ore dell'apparecchio in quanto vi è un aggregato.
- Non posizionare l'apparecchio in una stanza con un'umidità relativamente alta (l'acqua può condensare sull'involucro dell'apparecchio).
- Non posizionare l'apparecchio in una stanza stretta (l'aria non circola, l'apparecchio non funziona correttamente).
- Non coprire le aperture di ventilazione nell'involucro dell'apparecchio.
- Non posizionare gli apparecchi in modo che la parte posteriore di un apparecchio si trovi presso la parte posteriore di un altro apparecchio (gli apparecchi non funzioneranno correttamente).
Assicurarsi che nel luogo in cui si trova l'apparecchio la ventilazione è sufficiente, anche fuori orari di lavoro, è essenziale per il corretto funzionamento dell'aggregato.
6.5. COLLEGAMENTO ALLA FONTE DI ALIMENTAZIONE
Il collegamento alla rete di alimentazione deve essere affidato e realizzato solo da personale idoneamente formato e qualificato. Il tavolo frigotifero/congelatore viene fornito dotato di cavo di alimen-
tazione. Tra la presa e il cavo, è necessario installare l'interruttore termomagnetico (non in dotazione).
Prrima di procedere al collegamento accertare che:
- Tensione di alimentazione sia compatibile con quella dell'apparecchio 230V/50Hz/1Ph; per un corretto funzionamento la tensione deve rientrare +/-6% nel campo di tensione nominale dell'apparecchio;
- Impianto elettrico, al quale è collegato l'apparecchio, sia idonea ai parametri nominali dell'apparecchio installato;
- Sistema di controllo elettronico, al quale viene collegato l'apparecchio, soddisfi i requisiti in vig-
ore ed i collegamenti elettrici nonché che l'installazione dell'interruttore termomagnetico siano stati eseguiti da personale qualificato.
Fasi procedurali di collegamento:
- Installare l'interruttore termomagnetico, idoneo alla potenza nominale di uscita dell'apparecchio;
- Collegare l'armadio all'uscita dell'interruttore termomagnetico;
- Verificare che il tavolo funzioni, che sarà segnalato dall'accensione della spia.
7. FUNZIONAMENTO

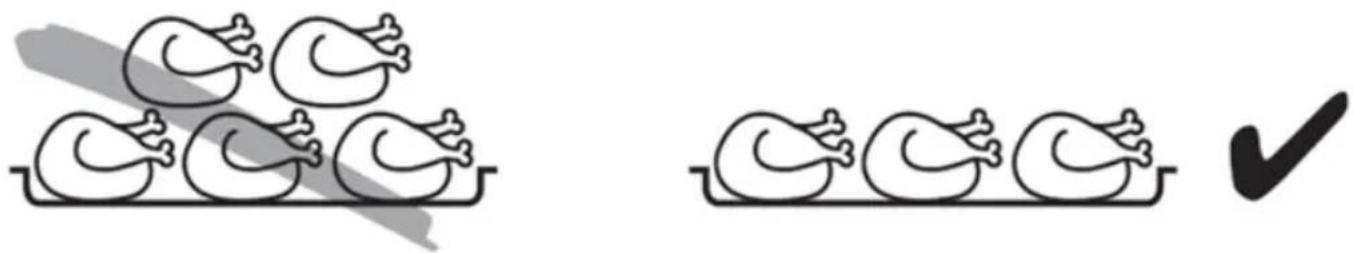

7.1. CARICAMENTO DEI VASSOI E DEI PRODOTTI NELLA CAMERA DEL APPARECCHIO
I prodotti destinati per la cottura non possono essere posti l'uno sull'altro.
Distanza tra i vasoi / recipienti gn
Per assicurare la circolazione ottimale dell'aria calda nella camera del apparecchio la distanza richiesta minima tra i vassoi / recipienti GN è di 40 mm.

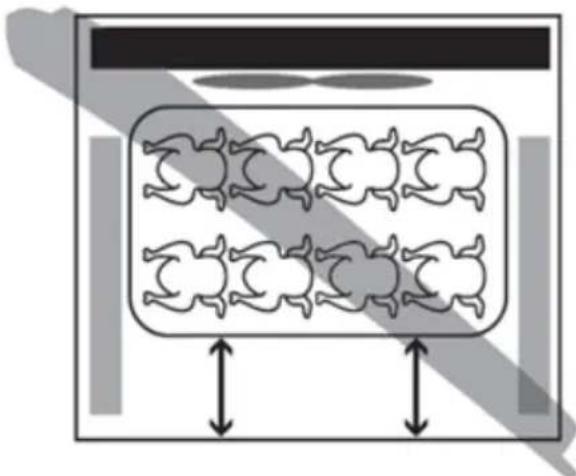

Posizionamento dei vasoi / recipienti gn nella camera dei apparecchio
Per assicurare una circolazione ottimale e regolare di aria freddo:
- Allineare la posizione dei vassoi / recipienti GN relativamente al ventilatore
- Disporre uniformemente i vassoi / recipienti GN nella camera del apparecchio
L'apparecchio è dotato di un sistema di sbrinamento automatico i cui parametri sono preimpostati in fabbrica, e il numero, la durata e l'intervallo tra i cicli di sbrinamento successivi possono essere impostati tramite il pannello di controllo.
Questo processo deve essere eseguito da personale qualificato, e in alcuni casi l'apparecchio può richiedere lo sbrinamento manuale – per questo utilizzare il pannello di controllo o spegnere l'apparecchio fino a quando la ghiaccio non si scioglie (a seconda delle condizioni nella stanza e della quan-
7.3. PRIMO UTILIZZO
Prima di utilizzare aprire e ventilare l'apparecchio nuovo. Poi pulire l'interno con acqua tiepida.
Dopo aver collegato ad una fonte di alimentazione, premere il pulsante di accensione sul pannello di controllo (la spia verde si accende). Il refrigeratore inizia a funzionare. Il driver di microcomputer installato nel pannello di controllo può impostare
7.4. FUNZIONAMENTO
Prima di mettere il prodotto nella camera dell'apparecchio, attendere che esso raggiunga la temperatura desiderata. Tutti i prodotti messi nell'apparecchio devono essere preraffreddati alla temperatura di servizio all'interno della camera. Non mettere il cibo caldo ritirato direttamente dal forno. Prima di mettere il prodotto nella camera dell'apparecchio, verificare se la temperatura desiderata corrisponde alla temperatura effettiva all'interno dell'apparecchio. I prodotti congelati non devono superare i -18°C. Se si mette i prodotti non raffreddati, si può causare un malfunzionamento dell'apparecchio o tità di ghiaccio).
Per gli apparecchi destinati a prodotti congelati o confezionati, si raccomanda effettuare una pulizia completa, incluso un ciclo di sbrinamento dell'apparecchio.
Si raccomanda di pulire quotidianamente l'esterno dell'apparecchio e della parte interna della porta, prestando particolare attenzione alle parti vicino alla guarnizione.
automaticamente gli intervalli di temperatura. Il driver digitale intelligente funziona in modo seguente: in caso di aumento di temperatura e dopo aver raggiunto il punto di accensione predeterminato il compressore è acceso. Poi, quando la temperatura raggiunge il valore predefinito, il compressore è spento.
anche il deterioramento.
Perché l'apparecchio funzioni correttamente i prodotti devono messi in modo da non interferire la circolazione dell'aria fredda all'interno dell'apparecchio. Durante l'apertura della porta, l'aria fredda esce dalla camera e per questo è consigliabile limitare l'apertura al minimo necessario e solo per il tempo necessario per rimuovere o mettere i prodotti. Non mettere i prodotti sulla parte superiore dell'apparecchio.
7.5. PANNELLO DI CONTROLLO
SPIA PULSANTE
| [33D4]CompressoreSi accende – Compressore funzionaLampeggia – Intervallo tra due cicli (parametro CA) | SuPremere e rilasciare– scorrere gli elementi, aumentare il valore del parametro selezionato.In modalità di programmazione è possibile visualizzare i codici dei parametri. |
 SbrinamentoSi accende – Sbrinamento in corsoLampeggia – Condensazione in corso | GiùPremere e rilasciare– scorrere gli elementi, aumentare il valore del parametro selezionato.In modalità di programmazione è possibile visualizzare i codici dei parametri. |
| °CScala del CelsiusSi accende – Unità di misuraLampeggia – Modalità di programmazione | SETSet (Confermare)Premere e rilasciare– il valore della temperatura definitiva viene visualizzato.In modalità di programmazione è possibile selezionare un parametro o confermare un’azione. |
 Scala di Fahrenheit SbrinamentoSi accende – Unità di misuraLampeggia – Modalità di programmazione | Premere e mantenere per almeno 2 secondi– Avviare lo sbrinamento manuale |
Si accende – ventilatore acceso
Lampeggia - Ritardo dell'avviamento dei ventilatori
7.6. FUNZIONAMENTO DEL PANNELLO DI CONTROLLO
7.6.1. VISUALIZZAZIONE DEL VALORE
- Per visualizzare il valore predefinito, premere e rilasciare immediatamente il per almeno
2 secondi per cambiare il valore predefinito. Il valore predefinito sarà visualizzato e il diodo „°C” o „°F” lampeggia.
• . Per modificare il valore predefinito, premere
i pulsanti o modificare il valore del parametro. Premere SET per salvare il nuovo valore e passare al parametro successivo.
- Uscita: Premere i pulsanti SET
10 secondi.
7.6.2. CAMBIAMENTO DI UNITÀ DI MISURA
- Per modificare il valore del parametro, eseguire la seguente procedura. Passare alla modalità di programmazione tenendo premuto per 3 secondi i pulsanti (diodo „°C” o „°F” lampeggia). Selezionare il parametro desiderato.
- Premere il valore SET per visualizzare il valore.
- Utilizzando i pulsanti
- Press SET, to store the new value and go to next parameter. To exit: Press the SET+A pettare 15 secondi senza premere alcun pulsante.
ATTENZIONE: il valore predefinito è salvata anche in caso di uscita della procedura senza premere alcun pulsante.
7.6.3. BLOCCO TASTIERA
- Premendo contemporaneamente i pulsanti la tastiera viene bloccata.
7.6.4. AVVIO DELLO SCONGELAMENTO MANUALE
Per iniziare lo scongelamento manuale, premere e tenere premuto il pulsante DEF ✉ per più di 2 secondi
7.7.ALLARMI
Alarme Errore
| P1 Errore del sensore camera |
| P2 Errore del sensore dell'evaporatore |
| HA Allarme temperatura massima |
| LA Avviso minimo di temperatura |
| EA Avviso esterno |
| CA Avviso esterno grave |
dA Porta aperta
8. PULIZIA E MANUTENZIONE
ATTENZIONE: Prima della pulizia e/o la manutenzione, assicurarsi che l'apparecchio NON è collegato all'alimentazione elettrica. La manutenzione deve essere eseguita da persone qualificate o autorizzate.
8.1. PULIZIA
Il funzionamento corretto e la durata di vita dell'apparecchio dipendono in gran parte dalla corretta e sistematica manutenzione. La pulizia giornaliera della camera di refrigerazione / congelamento è essenziale e necessaria per prevenire la crescita e lo sviluppo dei batteri. Prima della pulizia, effettuare lo sbrinamento manuale con la porta aperta e il tappo di scarico rimosso. Seguire le istruzioni riportate di seguito:
- Non utilizzare getti d'acqua diretta e acqua sotto pressione per pulire l'apparecchio in quanto ciò potrebbe danneggiare l'installazione elettrica.
• Non utilizzare oggetti metallici per rimuovere il ghiaccio
8.2. PULIZIA DEL CONDENSATORE
Prima di pulire il condensatore, assicurarsi che l'apparecchio NON sia collegato all'alimentazione elettrica.
Per garantire il funzionamento corretto e la durata di vita dell'unità di condensazione dell'apparecchio, pulire assolutamente il condensatore almeno una volta al mese. Per la pulizia del condensatore utilizzare un'aspirapolvere o una spazzola stretta con una setola lunga. Si raccomanda di utilizzare i guanti protettivi, questo riduce il rischio
8.3. MANUTENZIONE
Si deve controllare a intervalli regolari (almeno una volta all'anno) la condizione tecnica dell'apparecchio. È importante che l'ispezione sia eseguita da personale qualificato e autorizzato.
Verificare che:
- Il sistema di evacuazione di condensato funziona correttamente.
- Non ci sono perdite di sostanza refrigerante / congelan-
all'interno dell'apparecchio – rischio di graffi e / o danni alle superfici interne
- Per la pulizia utilizzare solo l'acqua tiepida (non calda!) con un detergente delicato. Per asciugare utilizzare un panno morbido.
- Evitare sostanze corrosive – compresi cloro (anche le sue soluzioni), soda caustica, acido cloridrico, aceto, candeggiante ecc.
Si raccomanda di utilizzare guanti protettivi durante la pulizia dell'apparecchio.
di lesioni contro i bordi taglienti. L'unità di condensazione sporca, riduce la potenza del motore aumentando il consumo energetico.
Fare attenzione a non danneggiare l'installazione di raffreddamento
Si raccomanda di utilizzare guanti protettivi durante la pulizia del condensatore – rischio di lesioni.
te e l'installazione di raffreddamento funziona correttamente.
- Lo stato tecnico dell'installazione elettrica è completamente sicuro.
- La guarnizione nella porta e la porta si chiudono correttamente.
- Il condensatore è stato pulito.
- Il pannello di controllo funziona correttamente.
9. STOCCAGGIO DEI PRODOTTI ALIMENTARI
Per ottenere il funzionamento corretto del refrigeratore, seguire le seguenti istruzioni:
- Mettere i prodotti nel refrigeratore solo dopo quando esso ha raggiunto la temperatura desiderata che si può controllare sul display.
- Non mettere i cibi o i liquidi caldi nell'apparecchio.
- Se possibile, il cibo deve essere imballato o protetto (la circolazione dell'aria provoca l'essicazione del cibo più
rapido).
- Non limitare la circolazione dell'aria all'interno della camera (ostacoli inutili).
- Evitare aperture frequenti e prolungate della porta
- Aspettare il momento prima di aprire la porta, se è appena stata chiusa (il vuoto prodotto all'interno della camera dopo la chiusura della porta rende difficile l'apertura immediata della porta – questo fenomeno è normale).
10. RISOLUZIONE DEI PROBLEMI
Il funzionamento difettoso è spesso causato da problemi semplici che possono essere facilmente rimossi senza chia- mare un tecnico. Pertanto, in caso di guasto, si deve eseguire i passi di seguito.
10.1. SE L'APPARECCHIO NON FUNZIONA VERIFICARE CHE:
- La spina è correttamente inserita nella presa di corrente.
- Il cavo di alimentazione non è danneggiato.
10.2. SE LA TEMPERATURA DESIDERATA NON È RAGGIUNTA, CONTROLLARE CHE:
• L'interruttore di controllo è acceso.
- Le impostazioni del pannello di controllo non sono corretti.
- L'apparecchio è in fase di sbrinamento o è subito dopo questa fase.
- Il condensatore non è coperto di polvere.
• L'apparecchio non è impostato vicino alla sorgente di
calore o il flusso di aria intorno all'unità di condensazione non è bloccato.
- Le merci stoccate o altri oggetti non consentono di chiudere correttamente la porta.
- L'apparecchio non funziona in condizioni anormali (il sovraccarico, troppi prodotti all'interno, i prodotti bloccano la circolazione dell'aria).
10.3. QUANDO IL REFRIGERATORE GENERA RUMORE ECCESSIVO VERIFICARE CHE:
• Non ci sono viti allentate sul quadro.
- L'apparecchio è stato posto in posizione stabile ed è correttamente livellato.
Se dopo aver eseguito questi controlli il dispositivo non funziona correttamente, si raccomanda di contattare il supporto tecnico. Si deve essere pronto a comunicare le
seguenti informazioni:
- Nome commerciale del modello e numero di serie (entrambi le informazioni sono riportati sulla targhetta).
- I codici di allarme visualizzati sul display del pannello di controllo.
- In caso di incendio scollegare il refrigeratore dalla rete elettrica e utilizzare un estintore a polvere, se possibile.
11. GARANZIA
Qualsiasi difetto che influenza la funzionalità del dispositivo che compaia entro un anno dall'acquisto sarà corretto a titolo interamente gratuito o con la sostituzione del prodotto che è stato utilizzato e sottoposto a manutenzione corretta seguendo le istruzioni, senza alcuna violazione. I diritti legali del cliente non sono assolutamente modificati. Nel caso in cui l'intervento di manutenzione o sostituzione sia previsto nel periodo di validità della garanzia, precisare dove e quando si è acquistato il prodotto, possibilmente allegando lo scontrino. In linea con la nostra politica di sviluppo continuo dei prodotti, ci riserviamo il diritto di modificare il prodotto, l'imballo e le specifiche di documentazione, senza notifica alcuna
12. SMALTIMENTO & AMBIENTE
Dopo l'uso dell'apparecchio esso non deve essere smaltito con altri rifi uti domestici ma deve essere trasmesso al punto di raccolta di rifi uti elettriche e elettroniche. L'utente è responsabile di trasmettere il prodotto ritirato dall'uso al punto di smaltimento. Il mancato rispetto può essere punito secondo le norme locali in materia di smaltimento dei rifi uti. Se l'apparecchio fuori servizio è ricevuto correttamente come un rifi uto separato, esso può
essere smaltito in modo ecologico, riducendo l'impatto sull'ambiente e sulla salute. Per ulteriori informazioni sui servizi disponibili nel settore della raccolta dei rifi uti, contattare la vostra azienda locale di raccolta dei rifi uti. Il produttore, l'importatore o il venditore non sono responsabili per la trasformazione, lo smaltimento dei rifi uti né direttamente né indirettamente tramite il sistema pubblico.
Conservate le istruzioni insieme all'apparecchio.
Destinato solo all'uso domestico.
Conservate le istruzioni insieme all'apparecchio.
Destinato solo all'uso domestico.
- Errori di cambiamenti, di stampa e di impaginazione riservati.
