MANUALE UTENTE 0KB50808 Trevi

• Per informazioni integrative e aggiornamenti di questo prodotto vedi: www.trevi.it

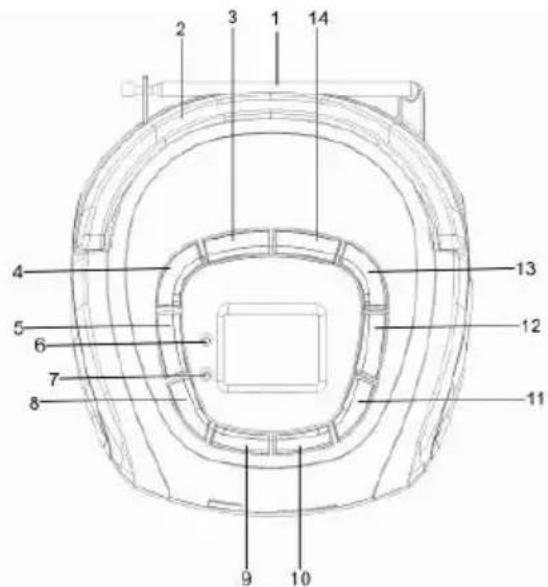

2. Maniglia per trasporto

3. Tasto STAND-BY/FUNCTION, funzioni Radio/USB/AUX,

accensione/spegnimento

4. Tasto /Tun.+, salto brano successivo/ricerca stazione radio

5. Tasto /Tun.-, salto brano precedente/ricerca stazione

8. Tasto Alarm/FOLD/M-, impostazione Allarme/selezione car tella/

memoria canale radio precedente.

9. Tasto Snooze/Dim, spegnimento temporaneo dell’allarme

sveglia/illuminazione display

10. Tasto Sleep/+10, regolazione timer di spegnimento/salto di

11. Tasto Set/Play/Pause/M+, regolazione orario/Play/Pausa/

memoria canale radio successivo

12. Tasto VOL-, regolazione volume

13. Tasto VOL+, regolazione volume

14. Tasto MEM/Repeat/Search, memorizzazione delle stazioni

radio/Ripetizione/Ricerca

17. Feritoie ventilazione

21. Presa Alimentazione C.A. 220V 50Hz

ALIMENTAZIONE BATTERIE Aprire il vano batterie (18) ed inserire 4 batterie formato “C” (UM-2) avendo cura di rispettare attentamente le polarità indicate. Sostituire immediatamente le batterie scariche e toglierle se prevedete di non utilizzare l’apparecchio per lungo tempo. RETE Collegare il cavo di alimentazione alla presa (21). Inserire la spina del cavetto di alimentazione in una presa di corrente 220V - 50Hz. Non collegare l’apparecchio a prese con tensione diversa da quella indicata. ACCENSIONE/SPEGNIMENTO Per accendere l’unità premere il tasto STAND-BY/FUNCTION(3). Premerlo più volte per scegliere la funzione desiderata tra Radio/ USB/AUX. Per spegnere l’apparecchio, tenere premuto per qualche secondo il tasto STAND-BY/FUNCTION(3). Nota: In modalità USB o AUX, quando l’unità non è in riproduzione e non riceve nessun comando per 15 minuti, l’apparecchio passa automaticamente in modalità standby. Premere il tasto STANDBY/FUNCTION per accendere nuovamente l’unità. REGOLAZIONE OROLOGIO E’ possibile impostare l’ora solamente in modalità Stand-by

1. Premere per qualche secondo il tasto Set/Play/Pause/M+(11).

2. L’ora lampeggia sul display, premere il tasto /TUN+(4) o

/TUN-(5) per impostare l’ora.

3. Premere il tasto Set/Play/Pause/M+(11) per confermare e

passare alla regolazione dei minuti.

4. Premere il tasto /TUN+(4) o /TUN-(5) per impostare i

5. Premere il tasto Set/Play/Pause/M+(11) per confermare.

IMPOSTAZIONE SVEGLIA E’ possibile impostare l’allarme solamente in modalità Stand-by.KB 508 USB

1. Premere per qualche secondo il tasto Alarm/FOLD/M-(8),

premere i tasti /TUN+(4) o /TUN-(5) per scegliere la modalità di allarme desiderata: BUZZ (Allarme), TUNE (Radio), USB, OFF.

2. Premere nuovamente il pulsante Alarm/FOLD/M-(8) per

confermare e impostare l’ora della sveglia.

3. Premere i tasti /TUN+(4) o /TUN-(5) per impostare l’ora

dell’allarme, quindi premere il tasto Alarm/FOLD./M-(8) per confermare e passare alla regolazione dei minuti.

4. Premere i tasti /TUN+(4) o /TUN-(5) per impostare i

minuti, quindi premere il il tasto Alarm/FOLD/M-(8) per confermare. Dopo aver impostato l’allarme, il logo apparirà sul display. - Per cancellare l’allarme, premere e tenere premuto tasto Alarm FOLD/M-(8) premere i tasti /TUN+(4) o /TUN-(5) e scegliere OFF.

SPEGNIMENTO DELLA SVEGLIA/FUNZIONE

SNOOZE Se desiderate spegnere momentaneamente la sveglia, premere il tasto Snooze/Dim(9), il logo sul display lampeggia. L’interruzione dura 9 minuti, trascorsi i quali la sveglia si riaccende. L’operazione puo’ essere ripetuta diverse volte entro un’ora di tempo. Per spegnere denitivamente un allarme-sveglia premere il tasto Alarm/FOLD/M-(8). Nota: il volume dell’allarme-sveglia, con qualsiasi sorgente selezionata, è pre impostato e non può essere regolato. REGOLAZIONE VOLUME Durante l’ascolto premere i tasti VOL+(13) e VOL-(12) per regolare il volume. FUNZIONE DIMMER E’ possibile impostare una luminosita’ attenuata del display oppure display sempre illuminato. Per passare da una impostazione all’altra premere il tasto Snooze/ Dim(9). FUNZIONE SLEEP Il pulsante SLEEP (10) vi permette di programmare lo spe gnimento automatico dell’apparecchio no ad un massimo di 90 minuti. Questa regolazione viene effettuata con apparecchio in riproduzione.

1. Durante la normale riproduzione premere il tasto Sleep/+10(10)

più volte; inizialmente verra’ mostrato il tempo massimo di 90 minuti, premendo piu’ volte si abbassera’ a passi di 10 minuti no alla comparsa della scritta OFF (funzione SLEEP disattivata).

2. Selezionare il tempo desiderato e rilasciare il tasto

Sleep/+10(10),dopo circa 5 secondi questo verrà impostato automaticamente e l’indicatore “SLEEP” apparirà sul display. RADIO

RICERCA DI UNA STAZIONE RADIO

Per ottimizzare la ricezione durante l’ascolto di stazioni Radio in banda FM, estendere l’antenna telescopica(1) per tutta la sua lunghezza. Quando viene ricevuto un segnale stereo l’indicazione ST apparirà sul Display

1. Accendete l’apparecchio premendo il tasto STAND-BY/

FUNCTION(3); premetelo più volte per selezionare la funzione Radio.

2. Sintonizzatevi sulla vostra stazione preferita utilizzando i tasti

/Tun.+(4) e /Tun.-(5); tenendoli premuti per qualche secondo la ricerca si fermerà sulla emittente con segnale più forte; premendoli più volte si ha un avanzamento passo-passo di 0,1MHz. La frequenza della stazione apparirà direttamente sul display.

3. Premere i tasti VOL+(13) e VOL-(12) per portare il volume ad

un livello confortevole

MEMORIZZAZIONE AUTOMATICA E ASCOLTO DI

STAZIONI RADIO MEMORIZZATE

E’ possibile memorizzare no a 40 stazioni radio. Per salvare automaticamente le stazioni Radio:

1. Premere e tenere premuto per qualche secondo il tasto MEM

Repeat/Search(14). Ogni stazione con un segnale sufcientmente forte verrà salvata in una memoria di preselezione.

2. Terminata la scansione, l’unità si sintonizza automaticamente

al numero di preselezione 1 (P00).

3. Per richiamare le memorie e spostarsi sui canali memorizzati,

premere il tasto Set/Play/Pause/M+(11) per avanzare; premere il tasto Alarm/FOLD/M-.(8) per retrocedere.

PER MEMORIZZARE UNA STAZIONE MANUALMENTE

1. Sintonizzatevi sulla vostra stazione preferita utilizzando i tasti

/Tun.+(4) e /Tun.-(5).

2. Premere il tasto MEM/Repeat/Search(14). “P01” lampeggia sul

display. Premere i tasti Set/Play/Pause/M+(11) o Alarm/ FOLD/M-(8) per scegliere la cella di memoria.

3. Premere il tasto MEM/Repeat/Search(14) per confermare.

FUNCTION(3); premetelo più volte per selezionare la funzione USB.

2. Collegate l’apparecchio esterno alla presa USB(16) dell’unità.

La riproduzione partirà automaticamente dalla traccia 1.

3. Premere il pulsante SET/Play/Pause/M+(11) per mettere in

pausa la riproduzione, premerlo nuovamente per riprendere.

4. Premere il tasto Alarm/FOLD/M-(8) per fermare denitivamente

DESIDERATO In modalità di arresto o durante la riproduzione premere i tasti / ITALIANOKB 508 USB

Tun.+(4) o /Tun.-(5), no a visualizzare sul display il numero del brano desiderato. L’unità avvierà automaticamente la riproduzione.

PER CERCARE UN PARTICOLARE PASSAGGIO

Durante la riproduzione premere e tenere premuto i tasti /Tun.+(4) o /Tun.-(5) per ricercare velocemente un particolare passaggio musicale. Rilasciare il tasto per tornare alla riproduzione normale. PER SELEZIONARE UN BRANO IL CUI NUMERO BINARIO SUPERA 10 Per selezionare un brano/traccia il cui numero è superiore a 10, tenere premuto il tasto SLEEP/+10(10) ogni volta per andare avanti di 10 brani, quindi premere i tasti /Tun.+(4) o /Tun.-(5) per selezionare il brano desiderato.

PER SELEZIONARE UNA CARTELLA DESIDERATA

Questa funzione è attiva solamente se il dispositivo esterno contiene directory o cartelle, altrimenti non funziona. Per selezionare una cartella desiderata, premere il tasto Alarm/ FOLD/M-(8) ogni volta per andare avanti in una cartella, quindi premere i tasti /Tun.+(4) o /Tun.-(5) per selezionare il brano desiderato. RIPETIZIONE In modalità USB, durante la riproduzione, è possibile riprodurre un brano o tutti i brani ripetutamente .

• Per ripetere un singolo brano, premere il tasto MEM/Repeat/ Search(14) durante la riproduzione nché l’indicatore REPEAT appare sul display. La traccia verrà riprodotta ininterrottamente.

• Per ripetere tutti i brani, premere il tasto MEM/Repeat/Search(14) durante la riproduzione no a quando sul display non compare l’indicatore REPEAT ALL. Tutte le tracce del dispositivo verranno riprodotte ininterrottamente.

• Per ripetere tutti i brani MP3 di una cartella, premere il tasto MEM/Repet /Search(14) durante la riproduzione no a quando l’indicatore REPEAT FOLDER non verrà visualizzato sul display. Tutti i brani contenuti nella cartella verranno riprodotti ininterottamente. Per annullare la riproduzione ripetuta, premere il tasto MEM/ Repeat/Search nché il display non mostra più alcuna indicazione di ripetizione.

Questo apparecchio ha una presa AUX-IN(20), attraverso la quale si possono collegare altre sorgenti audio esterne

1. Premere il pulsante STANDBY/FUNCTION(3) e scegliere la

2. Collegare il cavo audio Jack da 3,5 mm (non in dotazione) nella

presa AUX IN e l’altra estremità alla presa AUDIO OUT della sorgente audio esterna.

3. Utilizzare i controlli del dispositivo esterno collegato per avviare

la riproduzione e regolare il volume. SPECIFICHE TECNICHE Alimentazione AC: .....................................................230V 50Hz DC: ............................. .6V “C” size (UM-2) x 4pcs Consumo: ....................................................................15 Watts Dimensioni : ...............................175 (L) X 187 (D) X 90 (H) mm Temperature di lavoro: ..................................... + 5°C – + 35° C RICEVITORE RADIO Bande: ..................................................................................FM Gamma Frequenze FM: ............................... FM 87.5 – 108 MHz AUDIO Potenza audio: .............................................................1,2W X 2 Avvertenze per il corretto smaltimento del prodotto. Il simbolo riportato sull’apparecchiatura indica che il riuto deve essere oggetto di “raccolta separata” pertanto il prodotto non deve essere smaltito insieme ai riuti urbani. L’utente dovrà consegnare il prodotto presso gli appositi “centri di raccolta differenziata” predisposti dalle amministrazioni comunali, oppure consegnarlo al rivenditore contro acquisto di un nuovo prodotto. La raccolta differenziata del riuto e le successive operazioni di trattamento, recupero e smaltimento favoriscono la produzione di apparecchiature con materiali riciclati e limitano gli effetti negativi sull’ambiente e sulla salute causati da una gestione impropria del riuto. Lo smaltimento abusivo del prodotto comporta l’applicazione di sanzioni amministrative. ITALIANOKB 508 USB

DICHIARAZIONE DI CONFORMITÀ
