MANUALE UTENTE GV64TXBK Glem Gas

la buona cucina italiana

Modelos - Models - Modèles Modelli - Modelos

Mod: GV64TXBK

Mod: GV75TXBK

TYPE:PCZT

ES Manual de Nombre

EN User Manual

IT Manuale d'Istruzione

AR

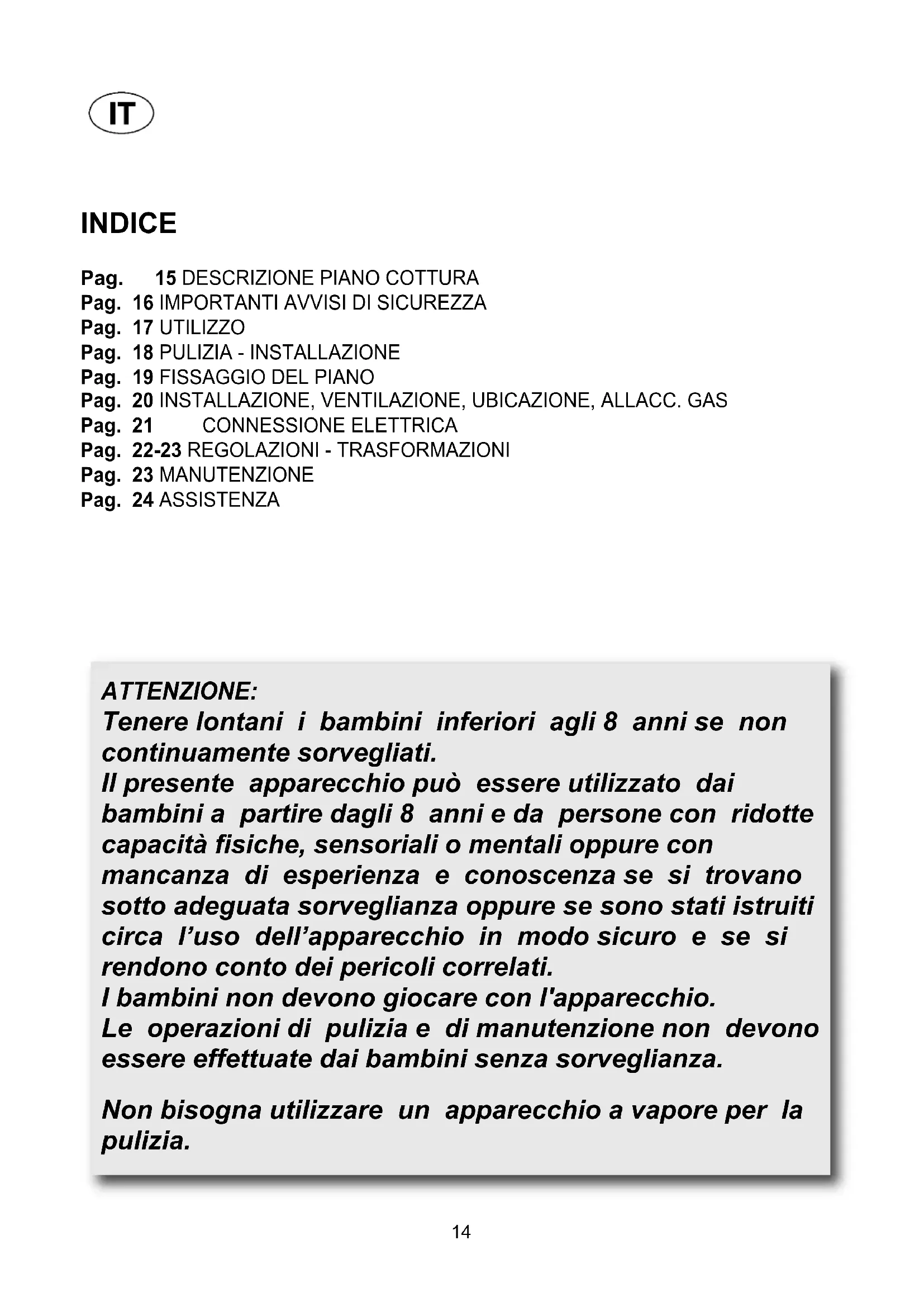

Resumen - Summary - Résumé - Sommario - Resumo

IT

Pag. 4 - 13 Descrizione, installmente, montaggio, pulizia, manutenzione e diverse fas di montaggio. Dati tecnici.

Pag. 14 Istruzioni per l'installazione e consigli di manutenzione. Manuale di istruzioni.

ES

In caso di adattamento del piano cottura ad un altro tipo di gas, operare come descririto nelle istruzioni per l'uso e l'installazione e sostituire l'etichetta sul fondo con quella fornita nella busta ricambi in dotazione.

Pag. 15 DESCrizIONE PIANO COTTURA
Pag. 16 IMPORTANT AVVISI DI SICUREZZA
Pag. 17 UTILIZZO
Pag. 18 PULIZIA - INSTALLAZIONE
Pag. 19 FISSAGGIO DEL PIANO
Pag. 20 INSTALLAZIONE, VENTILAZIONE, UBICAZIONE, ALLACC. GAS
Pag. 21 CONNECTIONE ELETTRICA
Pag. 22-23 REGOLAZIONI - TRASFORMAZIONI
Pag. 23 MANUTENZIONE
Pag. 24 ASSISTENZA

ATTENZIONE:

Tenere lontani i bambini inferioriagli 8 anni se non continuamente sorvegliati.

Il presente apparecchio può essere utilizzato dai bambini a partire dagli 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali oppure con mancanza di esperienza e conoscenza se si trovano molto adeguata sorveglianza oppure se sono stati istruiti circa l'uso dell'apparecchio in modo sicuro e se sirendonoconto dei pericoli correlati.

I bambini non devono giocare con l'apparecchio.

Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini alla sorvegianza.

Non bisogna utilizzare un appearecchio a vapore per la pulizia.

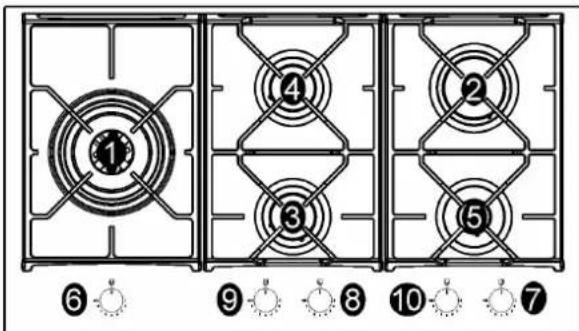

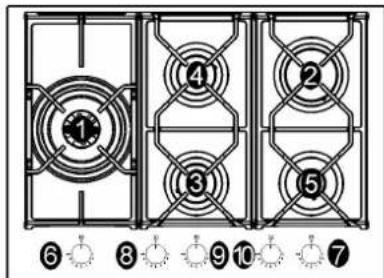

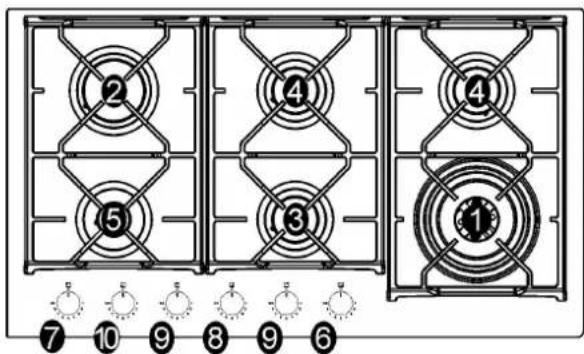

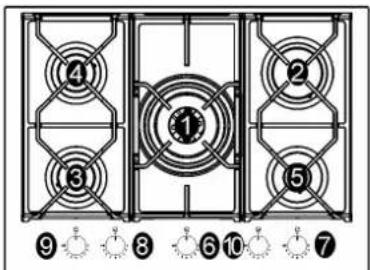

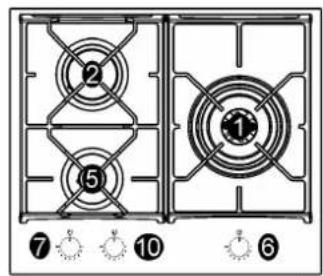

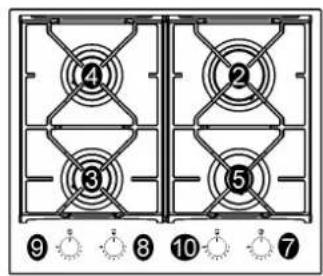

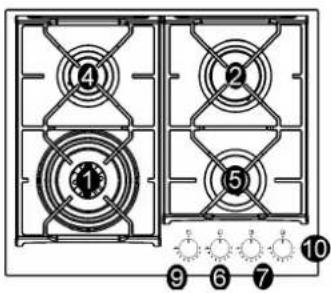

DESCRIZIONE PIANI DI COTTURA

1 Bruciatore ultrarapido DCC AFB* di 4000 W
2 Bruciatore rapido di 2800 W
3 Bruciatore semirapido ridotto di 1400 W
4 Bruciatore semirapido di 1750 W
5 Bruciatore ausiliario di 1000 W
6 Manopola comando bruciatore n^ 1
7 Manopola comando bruciatore n^2
8 Manopola commande bruciatore n^ 3
9 Manopola comando bruciatore n^4
10 Manopola commande bruciatore n^5

Attenzione: quello apparecchio è stato concepito per uso domestico, in ambienti domestici e da parte di soggetti privati.

IMPORTANT AVVERTENZE DI SICUREZZA

AVVERTENZE E CONSIGLI PER L'UTILIZZATORE ATTENZIONE:

• Attenzione: durante il funzionamento il piano di lavoro diventa molto caldo sulle zone di cottura: tenere a distanza i bambini!

In caso di rottura del vetro del piano cottura:

• spegnere immediatamente tutti i fornelli e gli elementi riscaldanti elettrici, quindi scollegare l'alimentazione elettrica dell'apparecchio,
• non toccare la superficie dell'apparecchio,
  -nonutilizzare l'apparecchio.

IMPORTANT:

• L'apparecchiatura deve essere installata correttamente, in conformità con le norme in vigore e secondo le istruzioni del costruttore. Una errata installatione cui cause danni a個人, animali o cose, nei confronti dei quali il costruttore non cui quere considerato responsabile. I dispositivi di sicurezza o di regolazione automatica degli apparecchi durante la vita dell'impianto potranno essere modificati solamente dal costruttore o dal fornitore debitamente autorizzato.
• Per una perfetta installatione, regolazione o trasformazione del piano di cottura all'uso di altri gas, è necessario ricorrere ad un INSTALLATORE QUALIFICATO: la mancata osservazione di但这a norma provoca il decadere della garanzia.
• Nel caso che l'installazione dovesse richiedere delle modifiche all'impianto elettrico domestico o in caso di incompatibilità tra la presa e la spina dell'apparecchio, far intervenire per la sostituzione personale professionalmente qualificato. Quest'ultimo, in particolare, dovr'àanche accertare che la sezione dei cavi della presa sia idonea alla potenza assorbita dall'apparecchio.
• l'utilizzo di un appearecchio di cottura a gas produce calore ed umidità nel locale in cui è installato. Necessita pertanto assicurare una Buona aerazione del locale Maintainando sgombre le aperture della ventilazione naturale (fig. 3) ed attivando il dispositivo

meccanico di aerazione (cappa di aspirazione o elettroventilatore fig. 4 e fig. 5).

• Un utilizzo intensivo e prolongato dell'apparecchio, cui necessitate di una aerazione supplementare, per esempio l'apertura di una finestra, oppure un'aerazione più efficace augmentando la potenza dell'aspirazione meccanica se esiste.
  Non tentare di modificare le caratteristiche tecniche del prodotto, in quanto cui quod essere pericoloso.
• Qualora dovesse decidere di non utilizzato più quello apparecchio (o sostituire un vecchio modello) prima di portarlo al macero si raccomanda di renderlo inoperante nel modo previsto delle normative vigenti in materia della tutela della salute e dell'inquinamento ambientale, rendendo inoltre innocue哪些 parti pericolose, specialmente per i bambini, i quali potrebbero servirsi dell'apparecchio fuori uso per giocare.
  Non toccare I'apparecchio con mani o piedi bagnati o umidi.
• Non usare l'apparecchio a piedi nudi.
• Il costruttore non può essere considerato responsable per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.
• Durante e immediatamente dopo il funzionamento alcune parti del piano di cottura raggiungono temperature molto elevate: evitare di toccarle.
• Dopo aver utilizzato il piano cottura, assicurarsi che l'indice delle manopole sia in posizione di chiusura e chiudere il rubinetto principale del condotto di erogazione del gas o il rubinetto della bombola.
• In caso di anomalie di funzionamento dei rubinetti gas chiamare il Servizio Assistenza.

L'apparecchio è conforme alle disposizioni dei sub-regolamenti per le direttive europee:

Regolamento (UE) 2016/426.

1) BRUCIATORI

Sulla superficie del piano è serigrafato sopra ad agli manopola uno schema a 9 posizioni in cui è indicato a quale bruciatore la manopola stessa si riferisce. Dop o aver aperto il rubinetto della rete gaso della bombola gas, accendere i bruciatori come più sotto descritto:

- Accensione elettrica automatica e Total Flame Control

Premere e ruotare in senso antiorario la manopola corrispondente al bruciatore da usarsi, portarla sua posizione di massimo (Posizione 9, fig. 1) quando premere la manopola a fondo, il rubinetto è dotato di una Scala di 9 positizioni, ad agli scatto la fiamma si riduce fino ad arrivare alla posizione di 1,cisione alla minima erogazione di gas.

- Accensione bruciatori dotati di termocoppia di sicurezza

Con i bruciatori dotati di termocoppia di sicurezza, si deve ruotare in senso antiorario la manopola corrispondente al bruciatore da usarsi, portarla sulla posizione di "Massimo" (posizione 9 fig. 1) sino ad avvertire un piccolo fermo quando premere la manopola. Ad accensione avvenuta mantenere premuta la manopola per circa 10 secondi. Quindi seguire le istruzioni dell'uso del rubinetto come spiegato in precedenza. Nel caso di estinzione occidentale della fiamma del bruciatore, chiudere la manopola di lavoro del bruciatore e non tentare una riaccensione per almeno 1 min.

Come usare i bruciatori

Per ottenere il massimo rendimento con il minimo consumo di gas è utile ricordare quando nelle specificato:

-utilizzare per ciascun bruciatore pentole adequate (vedi la tabella seguente e la fig.2).
- Quando si è giunti all'ebollizione portare la manopola in posizione di "Minimo" (Posizione 1 fig. 1).

Bruciatori Ø Pentole	cm
Ultrarapido		24 ÷ 26
Rapidò		20 ÷ 22
Semirapido ridotto		16 ÷ 18
Semirapido		16 ÷ 18
Ausiliario		10 ÷ 14

• Usare sempre pentole con coperchio.

AVVERTENZE:

• l'accensione dei brucitori con termocoppie di sicurezza cui avvernire solamente quando la manopola è sulla posizione di Massimo "9" (fig. 1).
• mancando l'energia elettrica è possibile accendere i bruciatori con i fiammiferi.
• Durante l'uso dei brucitori non lasciare incustodito l'apparecchio e fare attenzione che i bambini non siano nelle vicinanze. In particolare assicurarsi che le maniglie delle pentole siano posizionate in modo corretto e sorvegliare le cotture di cibi che utilizzato oli e grassi in quanto facilitmente infiammabili.
• Non utilizzato spray in prossimità dell'apparecchio quando è in funzione.
• Se il piano di cottura è dotato di un coperchio, prima di aprirlo, eliminare tutti i residui d'alimenti traboccati sulla sua superficie. Se l'apparecchio verrà dotato di un coperchio in vetro, quello cui scoppiare quando viene scaldato. Specnere e lasciare raffreddare tutti i bruciatori prima di chiudere il coperchio.
• Non disporre pentole che fuoriscano dai bordi del piano.
• Non strisciare il pentolame sul piano in cristallo poichè la superficie rimane graffiata.

FIG.1

• Posizione di chiuso

9) Posizione di Massima erogazione gas

1) Posizione di Minima erogazione gas

PULIZIA

ATTENZIONE:

prima di effettuare qualiasi operazione di pulizia, disinserire l'apparecchio alla reted'alimentazione gas ed elettrica.

2) PIANO LAVORO

Periodicamente, le griglie, i coperchi smaltati "A-B-C", e le teste bruciatori "T" (vedi fig. 6-6/A) devono essere lavati con acqua saponata tiepida e asciugati bene, non devono essere lavarti in lavastoviglia. Gli elementi di accensione "AC" e i sensori di sicurezza "TC" (vedi fig. 6) devono essere puliti delicatamente con uno spazzolino di nylon come indicato (vedi fig. 6/B) e lasciare asciugare completeness.

Non pulire i componenti in lavastoviglie. La pulizia deve essere eseguita quando il piano ed i componenti non sono caldi e non si devono utilizzare spugnette metalliche, abrasivi in polvere o spray corrosivi.

Non permettere che aceto, caffe, latte, acqua saliva eucco di limone o di pomodoro rimangano per lungo tempo a contatto delle superfici.

AVVERTENZE:

nel rimontare i componenti si prega di attenersi alle sottomotate raccomandazioni:

• verificare che le fessurazioni delle teste brucitori "T" (fig. 6) non siano otturate da corpi estranei.
• Assicurarsi che il coperchietto smaltato "A-B-C" (fig. 6-6/A) sua posizionato correttamente sulla testa bruciatore. Questa condizione può ritenersi soddisfatta quando il coperchietto posizionato sulla testa risultata perfettamente stabile.
• Le griglie di supporto pentola devono essere posizionate con l'aiuto dei pioli di centraggio o dal profilo di alluminio (se in dotazione) e verificare la perfetta stabilità.
• Se la manovra di aperture e chiusura di quale rubinetto è difficultosa, non forzare, ma richiedere con urgenza l'intervento dell'assistenza tecnica.
• Non usare getti di vapore per la pulizia dell'apparecchio.

NOTIZIE TECNICHE DEDICATE AI SIGNORI INSTALLATORI

L'installazione, tutte le regolazioni, le trasformazioni e le manutenzioni elencate in questa parte devono essere eseguite esclusivamente da personale qualificato (leggen n^46 e D.P.R. 447).

3) INSERIMENTO DEL PIANO

Dopo aver molto l'imballo esterno e gli imballi interni delle varie parti mobili, assicurarsi dell'integrità del piano. In caso di dubbio non utilizzato l'apparecchio e rivolgersi a personale qualificato.

Gli elementi dell'imballaggio (cartone, sacchetti, polistirolo espanso, chiodi...) non devono essere lasciati alla portata dei bambini in quanto potenziali fonti di pericolo.

Si deve praticare nel piano del mobile componibile, una aperture per l'incasso delle dimensioni indicate nella fig. 7, assicurandosi che siano rispetto le dimensioni critiche dello spazio nel quale l'apparecchio deve essere installato (vedi fig. 7).

L'apparecchio deve classificarsi in classe 3 ed è pertanto soggetto a tutte le prescrizioni previste dalle norme per tali apparecchi.

Nota: l'uso continu potrebbe causare, in corrispondenza dei bruciatori, una colorazione diversa dall'originale, dovuta all'alta temperatura.

INSTALLAZIONE TIPO A: Posteriore con ganci neri.

Il piano è corredato di una speciale guarnizione al fine di evitare qualiasi infltrazione di liquido nel mobile. Per applicare correttamente但这a guarnizione, si prega di atteneri scrupolosamente a quanto specificato più sotto:

• togliere tutte le parti mobili del piano.
• Tagliare la guarnizione in 4 parti della lunghezza necessaria in modo da posizionarla sui 4 bordi del cristallo.
• Rovesciare il piano e posizionare correttamente il lato adesivo della guarnizione "E" (fig. B) sotto il bordo dello stesso in modo che il lato esterno della guarnizione stessa combaci perfettamente con il bordo perimetrale esterno del vetro. Le estremità delle striscie devono combaciare sulla sormontarsi.
• Fareaderirealvetroguarnizioneinmodouniforme e sicuro,pressandolaconle dita.
• Posizione i ganci nelle rispettive posizioni. Usa il foro n. 1 come riferimento per la posizione laterale (figura 9) e il foro n. 2 per la posizione posteriori (vedi Fig. 10).
• Fissare i ganci "G" mediante le viti "F" (vedere Fig. 9 / A per i lati e Fig. 10 / A per la parte posteriore).
• Inserire il piano cottura nel foro praticato sul top del mobile della cucina con una leggera pressione per superare la resistenza dei ganci (vedere Fig. 9 / B per i laterali e Fig. 10 / B per i posteriori). Vedi lo schema riportato tutto.
• Al fine di evitare possibili contatti accidentali con la superficie della scatola del piano surriscaldata durante il funzionamento dello stesso, necessita applicare una separazione in legno bloccata da viti ad una distanza minima di 70~mm dal top (fig. 7).

INSTALLAZIONE TIPO B: Tradizione

Il piano è corredato di una speciale guarnizione al fine di evitare qualsiasi infiltrazione di liquido nel mobile. Per applicare correttamente但这a guarnizione, si prega di atteneri scrupolosamente a quanto specificato più sotto:

• togliere tutte le parti mobili del piano.
• Tagliare la guarnizione in 4 parti della lunghezza necessaria in modo da posizionarla sui 4 bordi del cristallo.

• Rovesciare il piano e posizionare correttamente il lato adesivo della guarnizione "E" (fig. B) fatto il bordo dello stesso in modo che il lato esterno della guarnizione stessa combaci perfettamente con il bordo perimetrale esterno del vetro. Le estremità delle striscie devono combacciare alla sormontarsi.

• Fareaderirealvetrolaguarnizioneinmode uniforme esicuro,pressandola conle dita.

• Posizione are il piano cottura nel foro praticato sul mobile e bloccarlo con le apposite viti "F" dei ganci di fissaggio "G" (vedi fig. C).
• Al fine di evitare possibili contatti accidentali con la superficie della scatola del piano surriscaldata durante il funzionamento dello stesso, necessita applicare una separazione in legno bloccata da viti ad una distanza minima di 70~mm dal top (fig. 7).

Per tutti i modelli

ATTENZIONE : non appoggiare il cristallo (A) direttamente sul top, deve essere il fondo in metallo (B) ad appoggiarsi al top (fig. A)

INSTALLAZIONE

IMPORTANT PRESCRIZIONI D'INSTALLAZIONE

Si segnala all'installatore che le eventuali pareti laterali non devono superare in altezza il piano di cottura. Inoltre la parete posteriore e le superfici adiacenti e circostanti al piano devono resistere ad una temperature di 90^

Il collante che unisce il laminato plastico al mobile, deve resistere a temperature non inferiori a 150^ per evitare lo scollaggio del rivestimento stesso.

L'insta Ila zio ne del I'a ppa re cchio
essere conforme a quanto prescritto dalne
norme UNI 7129 e 7131.

Questo appearecchio non è collegato ad un dispositivo d'evacuazione dei prodotti della combustione. Esso deve pertanto essere collegato conformmente alle regole d'installazione più sopra menzionate.

Particolare attenzione si dovrà prestare alle sottomotate dispositionsi applicabili in materia di ventilazione e di aerazione.

5) VENTILAZIONE LOCALI

E' indispensable che il locale dove viene installato l'apparecchio sia permanenteventilato per garantire un corretto funzionamento dello stesso. La quantità d'aria necessaria è quella richiesta dalla regolare combustione del gas e alla ventilazione del locale il cui volume non potra essere inferiore a 20m^3 . L'afflusso naturale dell'aria deve avvenire per via direttaattraversoaperture permanenti praticate sulle pareti del locale da ventilare che danno verso I'esterno con una sezione minima di 100~cm^2 (vedi fig. 3). Queste aperture devono essere realizzate in modo che non possano essere ostruite.

E' consentitaanche la ventilazione indiretta mediana prelievo dell'aria da locali attigui a quello da ventilare, rispetto tassativamente quando prescritto dalle norme UNI 7129 e 7131.

6) UBICAZIONE ED AERAZIONE

Gli appearecchi di cottura a gas devono sempre scaricare i prodotti della combustione a mezzo cappe collegate a camini, a canne fumarie o direttamente all'esterno (vedi fig. 4). In caso non esista la possibilità di applicazione della cappa, è tollerato l'utilizzo di un ventilatore installato su finestra o su parete affacciata all'esterno, da dettere in funzione contemporaneamente all'apparecchio (vedi fig. 5), perché siano tassativamente rispetto le disposizioni riguardanti la ventilazione elencate nelle norme UNI 7129 e 7131.

7) ALLACCIAMENTO GAS

Prima di collegare l'apparecchio accertarsi che i dati dell'etichetta segnaletica applicata nella parte inferiore del cassone siano compatibili a quelli della rete di distribuzione gas.

Un'etichetta stampata di questo libretto ed una applicata sulla parte inferiore del cassone, indica le condizioni di regolazione dell'apparecchio: tipo di gas e la pressione d'esercizio.

Quando il gas viene distribuito a mezzo canalizzazione, l'apparecchio deve essere allacciato all'impiano di adduzione gas:

• con tubo metallico rigido d'acciaio a norme UNI 8863, le cui giunzioni devono essere realizzate mediante raccordi filettati conformmente alla norma UNI EN 10226.
• Con tubo di rame a norma UNI EN 1057, le cui gi unz io ni dev ono es se re rea liz zat e mediente raccordi a tenuta meccanica a norma UNI EN 1254.

• Con tubo flessibile di acciaio inossidabile a parete continua, secondo la norma UNI EN 14800, con estensione massima di 2 metri e guarnizioni di tenuta conformi alla norma UNI EN 682. Questo tubo deve essere installato in maniera che non possa venire in contatto con parti mobili del modulo d'incasso (per esempio cassetti) e non deveattraversare vani che possono venire stipati.

• si rammenta che il raccordo di entrata gas dell'apparecchio è filettato 1/2 gas conico maschio a normeserie UNI EN 10226.

Quando il gas viene erogato direttamente da una bombola, l'apparecchio, alimentato con un regolatore di pressione conforme alla norma UNI EN 12864, delve essere allacciato:

• con tubo di rame a norma UNI EN 1057, le cui giunzioni devono essere realizzate mediante raccordi a tenuta meccanica a norma UNI EN 1254.
• Con tubi flessibili di acciaio inossidabile a parete continua, secondo la norma UNI EN 14800, con estensione massima di 2 metri e guarnizioni di tenuta conformi a norma UNI EN 682. Questo tubo deve essere installato in maniera che non possa venire in contatto con parti mobili del modulo d'incasso (per esempio cassetti) e non deveattraversare vani che possono venire stipati. Si consiglia di applicare sul tubo flessibile lo speciale adattatore, lavoramente reperibile sul mercato, per facilitare il collegamento con il portagomma del regolatore di pressione montato sulla bombola.

Ad allacciamento ultimato verificare la perfetta tenuta utilizzando una soluzione saponosa e mai una fiamma.

INSTALLAZIONE

8) ALLACCIAMENTO ELETTRICO

Il collegamento elettrico deve essere eseguito in conformità con le norme e le disposizioni di legge in vigore.

Prima di effettuare l'allcamento, verificare che:

• la tensione corrisponda al valore indicato nella targhetta caratteristica e che la sezione dei cavi dell'impianto elettrico possa sostarare il carico,indicato anch'esso nella targhetta.
• La portata elettrica dell'impianto e delle prese di corrente via adeguata alla potenza massima dell'apparecchio (vedi etichetta segnaletica applicata nella parte inferiore del cassone).
• la presa o l'impianto sua munito di un efficace collegamento a terra secondo le norme e le disposizioni di legge attualmente in vigore. Si declina agli responsabilità per l'inosservanza di queste disposizioni.

Quando il collegamento alla rete d'alimentazione è effettuato tramite presa:

• applicare al cavo d'alimentazione "C" se sprovvisto (vedi fig. 11) una spina normalizzata adatta al carico individato sull'etichetta segnaletica.
• Allacciare i cavetti secondo lo schema della fig. 11 avendo cura di rispetto le sottomotate rispondenze:

lettera L (fase) = cavetto colore marrone;

lettera N (neutro) = cavetto colore blu;
simpolo terra 12 cavetto colore verde-giallo.

• Il cavo d'alimentazione deve essere posizionato in modo che non raggiunga in nessun punto una temperatura di 90^
• Non utilizzare per il collegamento riduzioni, adattatori o derivatori in quanto potrebbero provocare falsi contatti con seguenti pericolosi surriscaldamenti.
• Ad incasso avvenuto la presa deve essere accessibile.

Quando il collegamento è effettuato direttamente alla rete elettrica:

• interporre tra l'apparecchio e la rete un interruptore onnipolare, dimensionato al carico dell'apparecchio, con aperture minima fra i contatti di 3 mm.
• Ricordare che il cavo di terra non deve essere interrotto dall'interruttore.
• Il collegamento elettrico può essereanche protetto con un interrettore differenziale ad alta sensibilità.

Si raccomanda vivamente di fissare l'apposto cavetto di terra colorato verde-giallo ad un efficente impianto di terra.

In caso di mancata messa a terra

dell'apparecchio, l'azienda costruttrice non risponde di eventuali danni.

Prima di effettuare un qualiasi intervento sulla parte elettrica dell'apparecchio, si deve assolutamente scollegare il collegamento alla rete.

AVVERTENZE:

Tutti i nostri appearecchi sono conformi alle norme europee in vigore più relativi emendamenti.

L'apparecchio è inoltre conforme alle prescrizioni delle Direttive Europee in vigore relative a:

• compatibilità elettromagnetica (EMC);
• sicurezza elettrica (LVD);
• restrizione dell'uso di determinate sostanze pericolose (RoHS);
• progettazione ecocompatibile (ERP).

REGOLAZIONI

Prima di eseguire qualsiasi regolazione togliere corrente all'apparecchio.

Al termine delle regolazioni o preregolazioni, le eventuali sigillature devono essere ripristinate dal technique.

La regolazione dell'aria primaria sui nostri brucitori non è necessaria.

9) RUBINETTI

Regolazione del "Minimo":

• accendere il bruciatore e mettere la manopola sulla posizione di "Minimo" (fiamma piccola fig. 1).
• Togliere la manopola "M" (fig. 12 e 12/A) del rubinetto fissata per semplice pressione sull'astina dello stesso by-pass per la regolazione della portata minima cui essere: a lato del rubinetto (fig. 12) oppure all'interno dell'astina. In agli caso per la regolazione vi si accediate insertingzione di un piccolo cacciavite "D" a lato del rubinetto (fig. 12), oppure nel foro "C" all'interno dell'astina del rubinetto (fig. 12/A).
• Ruotare il by-pass a destra o sinistra regolando adeguatamente la fiamma nella posizione di portata ridotta.

Resta inteso che la regolazione suddetta va eseguita sostanto con bruciatori funzionanti a G20, perché con bruciatori funzionanti a G30 o G31 la vite deve essere bloccata a fondo (ruotando in senso orario).

10) SOSTITUZIONE UGELLI

I brucitori sono adattabili ai diversi gas montando gli ugelli corrispondenti al gas d'utilizzazione. Per fare quello è necessario togliere le teste dei brucitori e con una chiave adeguata "B", svitare l'ugello "A" (vedi fig. 13 e13/A - 13/B "DCC AFB") e sostuirlo con un ugello corrispondente al gas d'utilizzazione, per il bruciatore "DCC AFB"togliere il lamierino di copertura come raffigurato nella figura 13/B e sostuire l'ugello come spiegato sopra.

Si consiglia di bloccare energeticamente l'ugello.
Dopo aver eseguito le suddette sostuzioni, il
technico dovra procedere alla regolazione dei
brucitori come descripto nel paragrafo 9,
sglillare gli eventuali organi di regolazione o
preregolazione ed applicare sull'apparecchio,
in sostuzione di quella existente, l'etichetta
dorrispondente alla nuova regolazione gas
effettuata sull'apparecchio. Questa etichetta è
contuna nella busta degli ugelli di ricambio.

Per comodità dell'installatore riportiamo più nelle una tabella con le portate, le portate termiche dei bruciatori, il diametro degli ugelli e la pressione di esercizio per i vari gas.

Lubrificazione Rubinetti se i rubinetti divertano duri da girare o si bloccano, chiamare il SERVIZIO TECNICO DI ASSISTENZA

AVVERTENZA: LA MANUTENZIONE DEVE ESSERE ESEGUITA SOLO ED ESCLUSIVAMENTE DA PERSONE AUTORIZZATE.

TRASFORMAZIONI

DISPOSITIONE DEI BRUCIATORI

BRUCIATORI		GAS	PRESSIONE DI ESERCIZIO mbar	PORTATA TERMICA		DIAMETRO UGELLO Max188ergasbur	PORTATA TERMICA (W)
N°	DENOMINAZIONE			gr/h l/h Min.			urner**
1	ULTRARAPIDO * "DCC AFB"	G30 - BUTANO G31 - PROPANO G20 - NATURALE	28 - 30 37 20	291 286	381	100 H1 100 H1 150 Z1	1800 1800 1800	4000 4000 4000	57,6 %
2	RAPIDO	G30 - BUTANO G31 - PROPANO G20 - NATURALE	28 - 30 37 20	203 200	267	83 83 117 S	900 900 900	2800 2800 2800	57,9 %
3	SEMIRAPIDO RIDOTTO	G30 - BUTANO G31 - PROPANO G20 - NATURALE	28 - 30 37 20	102 100	133	60 60 88 Z	550 550 550	1400 1400 1400	58,9 %
4	SEMIRAPIDO	G30 - BUTANO G31 - PROPANO G20 - NATURALE	28 - 30 37 20	127 125	167	65 65 97 Z	550 550 550	1750 1750 1750	63,5 %
5	AUSILIARIO	G30 - BUTANO G31 - PROPANO G20 - NATURALE	28 - 30 37 20	73 71	95	50 50 72 X	450 450 450	1000 1000 1000	N.A

**In accordo al Regolamento UE n° 66/2014 recante misura di esecuzione della Direttiva 2009/125/CE, il rendimento (EEgas burner) è stato calculato conformmente alla EN 30-2-1 ultima revisione utilizzato G20.
*(DCC AFB) Air From The Bottom.

MANUTENZIONE

TIPI E SEZIONI DEI CAVI D'ALIMENTAZIONE

TIPO DI PIANO TIPO DI CAVO	ALIMENTAZIONE MONOFASE
Piano a gas H05 RR-F Sezione	3 x 0.75 mm

ATTENZIONE!!!

Nel caso di sostituzione del cavo di alimentazione, l'installatore dovrà tenere il conduttore di terra "B" più lungo rispetto ai conduttori di fase (fig. 19) ed inoltre dovrà rispetto le avventenze indicate nel paragrafo 8.

In caso di guasto o di taglio nel cavo, allontanarsi dal cavo e non toccarlo. Inoltre, il dispositivo deve essere scollegato e non acceso. Chiamare il centro di assistenza autorizzato più vicino per risolverve il problema.

ASSISTENZA TECHNICA E RICAMBI

Questa apparecchiatura, prima di lasciare la fabbrica, è stata collaudata e messa a punto da personale esperto e specializzato, in modo da garantire i migliori risultati di funzionamento.

I ricambi originali si trovano solo presso i nostri Centri di assistenza Tecnica e negoti autorizzati.

Ogni riparazione, o messa a punto che si rendesse in seguito necessaria delve essere fatta con la massima cura ed attenzione da personale qualificato.

Per quello motivo raccomandiamo di rivolverVi sempre al Concessionario che ha effettuato la vendita od al nostro Centro di Assistenza più vicino specificando lamarca, il numero di seri ed il tipo di inconvenientiente dell'apparecchiatura in Vostro possesso. I dati relativi sono stampigliati sull'etichetta segnaletica applicata sulla parte inferiore dell'apparecchio e sull'etichetta applicata alla scatola imballo.

Queste informazioni permettono all'assistente technician di munirsi degli adeguati pezzi di ricambio e garantire di consegenza un intervento tempestivo e mirato. Si consiglia di riportare più sotto tali dati in modo da averli sempre a portata di mano:

MARCA:

MODELLO:

SERIE:

Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2002/96/CE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment - WEEE).

Questa direttiva definisce le norme per la raccolta e il riciclaggio degli appearecchi dismessi valide su tutto il territorio dell'Unione Europea.

CONTENIDO:

Pag. 26 DESCRIPCION PLACAS DE COCCION
Pag. 27 ADVERTENCIAS IMPORTANTES DE SEGURIDAD
Pag. 28 USO
Pag. 29 LIMpieZA - INSTALLACION
Pag. 30 FIJACIOn DE LA PLACA DE COCCION
Pag. 31 INSTALLACION
Pag. 32 INSTALLACION, ACOMETIDA ELECTRICA
Pag. 33 REGULACIONES - TRANSFORMACIONES
Pag. 34 TRANSFORMACIONES - MANTENIMIENTO
Pag. 35 ASISTENCIA TECNICA
