MANUALE UTENTE HWQ60B SAMSUNG

INFORMAZIONI SULLA SICUREZZA

NORME PER LA SICUREZZA

PER RIDURRE I RISCHI DI FOLGORAZIONE, NON RIMUOVERE IL COPERCHIO (O IL RETRO), ALL'INTERNO NON VI SONO PARTI RIPARABILI DALL'UTENTE. PER L'ASSISTENZA TECNICA FARE RIFERIMENTO A PERSONALE QUALIFICATO. Fare riferimento alla seguente tabella per una descrizione dei simboli che è possibile trovare sul proprio prodotto Samsung.

	ATTENZIONERISCHIO DIFOLGORAZIONE.NON APRIRE.
	Questo simbolo indica che all'interno sono presenti tensioni pericolose.E' pericoloso toccare in qualsiasi modo le parti interne di questo prodotto.
	Questo simbolo indica la disponibilità di informazioni importanti nella letteratura del prodotto relative al funzionamento e alla manutenzione del dispositivo.
	Prodotto di Classe II: Questo simbolo indica che il prodotto non necessita di una connessione di sicurezza alla terra.Se questo simbolo non è presente su un prodotto con un cavo di alimentazione, il prodotto DEVE disporre di una connessione sicura a una presa di corrente dotata di messa a terra.
	Tensione CA: Questo simbolo indica che la tensione contrassegnata con questo simbolo è di tipo CA.
	Tensione CC : Questo simbolo indica che la tensione contrassegnata con questo simbolo è di tipo CC.
	Attenzione, consultare le Istruzioni per l'uso: Questo simbolo indica all'utente la necessità di consultare il manuale dell'utente per ottenere ulteriori informazioni sulla sicurezza.

AVVERTENZA

- Per ridurre i rischi d'incendio e di scosse elettriche non esporre l'apparecchio a pioggia o umidità.

ATTENZIONE

• PER EVITARE SCOSSE ELETTRICHE, INSERIRE CORRETTAMENTE E COMPLETAMENTE LA SPINA.
- Questo dispositivo deve essere sempre collegato ad una presa elettrica dotata di messa a terra di protezione.
- Per scollegare il dispositivo dalla rete elettrica, lo spinotto deve essere estratto dalla presa, pertanto esso deve essere facilmente raggiungibile.
- Non schizzare o sgocciolare liquidi sull'apparecchio. Non sistemare oggetti pieni di liquidi, come dei vasi, sull'apparecchio.
- Per spegnere completamente l'apparecchio, estrarre la spina di alimentazione dalla presa di rete.

Di conseguenza, la spina di alimentazione deve essere facilmente e prontamente accessibile in qualsiasi momento.

PRECAUZIONI

1. Assicurarsi che l'alimentazione CA della propria abitazione sia conforme ai requisiti di potenza riportati sull'adesivo di identificazione situato sulla parte inferiore del prodotto. Installare il prodotto orizzontalmente, su un supporto adeguato (mobile), verificando che vi sia spazio sufficiente per una corretta ventilazione 7 - 10 cm. Assicurarsi che le aperture di ventilazione non siano coperte. Non sistemare l'unità su amplificatori o altri dispositivi che possono diventare caldi. Questa unità è progettata per un uso continuo. Per spegnere completamente l'unità, scollegare il connettore CA dalla presa di rete. Scollegare l'unità dalla presa se si prevede di non utilizzarla per un periodo prolungato.

2. Durante i temporali, scollegare la spina di alimentazione dalla presa. I picchi di alta tensione provocati dai fulmini potrebbero danneggiare l'unità.

3. Non esporre l'unità alla luce diretta del sole o ad altre fonti di calore. Questo potrebbe causare il surriscaldamento e il malfunzionamento dell'unità.

4. Tenere il prodotto lontano da fonti di umidità (ad es. vasi) e calore eccessivo (ad es. fuoco) o da apparecchi che generano un forte campo magnetico o elettrico. In caso di malfunzionamento dell'unità, scollegare il cavo di alimentazione dalla presa di corrente. Il prodotto non è destinato all'uso industriale. Questo prodotto è destinato esclusivamente all'uso personale. Se il prodotto o il disco vengono conservati a basse temperature, potrebbe formarsi della condensa. Trasportando l'unità in inverno, attendere circa 2 ore prima di utilizzarla, in modo che ritorni a temperatura ambiente.

5. Le batterie utilizzate con questo prodotto contengono sostanze chimiche dannose per l'ambiente. Non smaltirle con i comuni rifiuti domestici. Non gettare le batterie nel fuoco. Non cortocircuitare, smontare o surriscaldare le batterie. ATTENZIONE : Una installazione scorretta delle batterie può causarne l'esplosione. Sostituire solo con batterie dello stesso tipo o equivalenti.

SOMMARIO

01 Verifica dei componenti 6

02 Panoramica del prodotto 7

Pannello anteriore / Pannello superiore della Soundbar 7

Pannello inferiore della Soundbar 8

03 Utilizzo del telecomando 9

Inserimento delle batterie prima dell'utilizzo del telecomando (2 batterie AAA) 9

Come utilizzare il telecomando ____ 9

Utilizzo dei pulsanti nascosti (pulsanti con più di una funzione) ____ 12

Specifiche di uscita per diverse modalità di effetti sonori ____ 13

Regolazione del volume della Soundbar con il telecomando della TV 14

04 Collegamento della Soundbar 15

Collegamento alla rete elettrica 15

Collegamento del Kit posteriore wireless Samsung alla Soundbar 18

05 Utilizzo di una connessione cablata al TV 19

Metodo 1. Collegamento con HDMI ____ 19

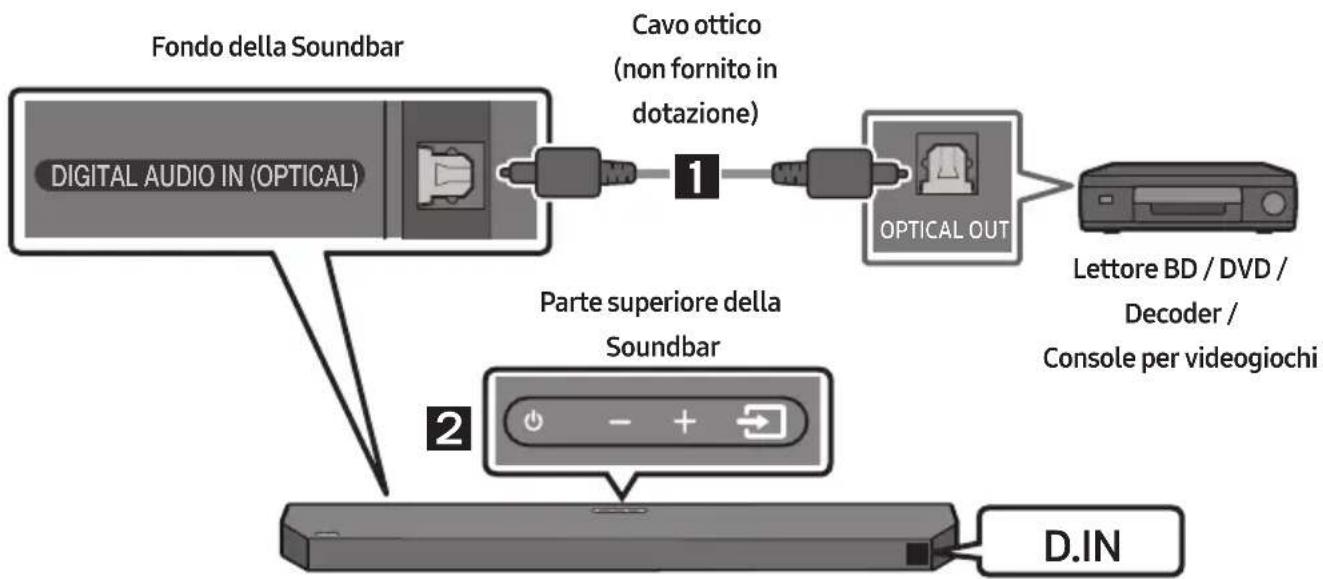

Metodo 2. Collegamento tramite un cavo ottico ____ 21

06 Utilizzo di una connessione wireless al TV 23

Connessione tramite Bluetooth 23

07 Collegamento di un dispositivo esterno 25

Metodo 1. Collegamento tramite un cavo HDMI (compatibile con decodificazione e riproduzione Dolby Atmos®) ____ 25

Metodo 2. Collegamento tramite un cavo ottico ____ 26

08 Collegamento di un'unità USB 27
09 Connessione di un dispositivo mobile 28

Connessione tramite Bluetooth 28

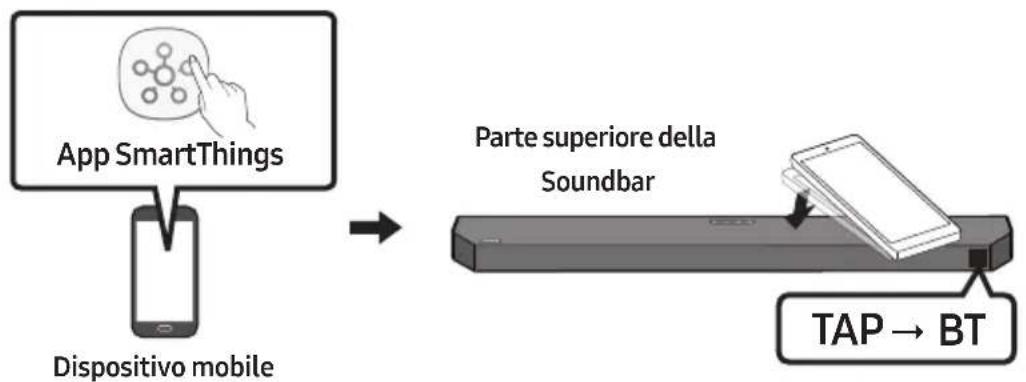

Utilizzo di Tap Sound ____ 32

10 Installazione del supporto a parete 33

Precauzioni per l'installazione ____ 33

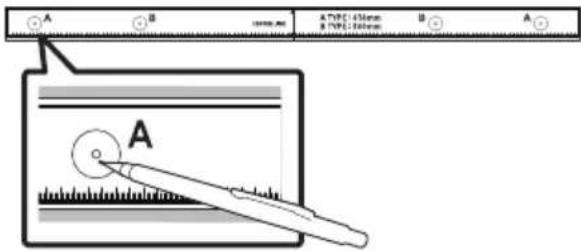

Componenti per il montaggio a parete ____ 33

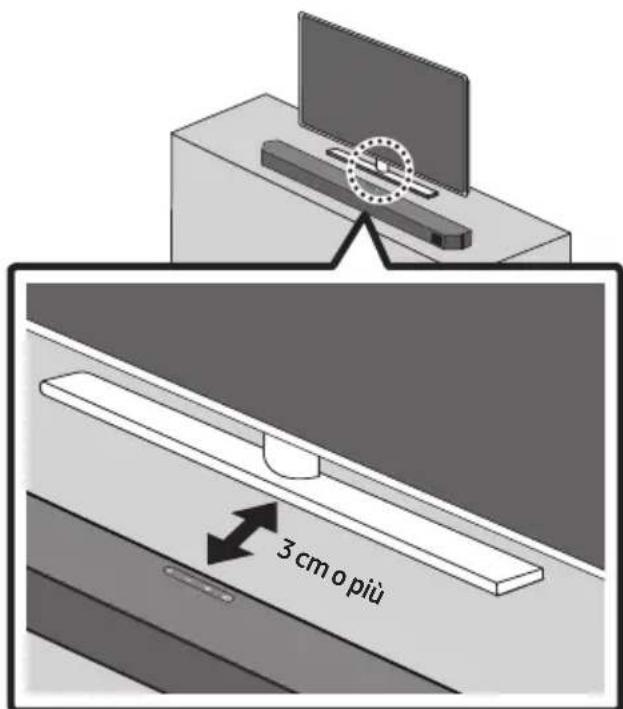

11 Installazione della soundbar di fronte al TV 35
12 Aggiornamento del software 36

Aggiornamento USB ____ 36

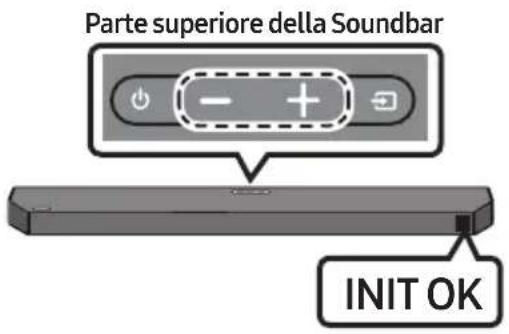

Ripristino 37

13 Risoluzione dei problemi 38
14 Licenza 40
15 Avviso di licenza open source 41
16 Nota importante sul servizio 41
17 Specifiche e guida 42

Specifiche ____ 42

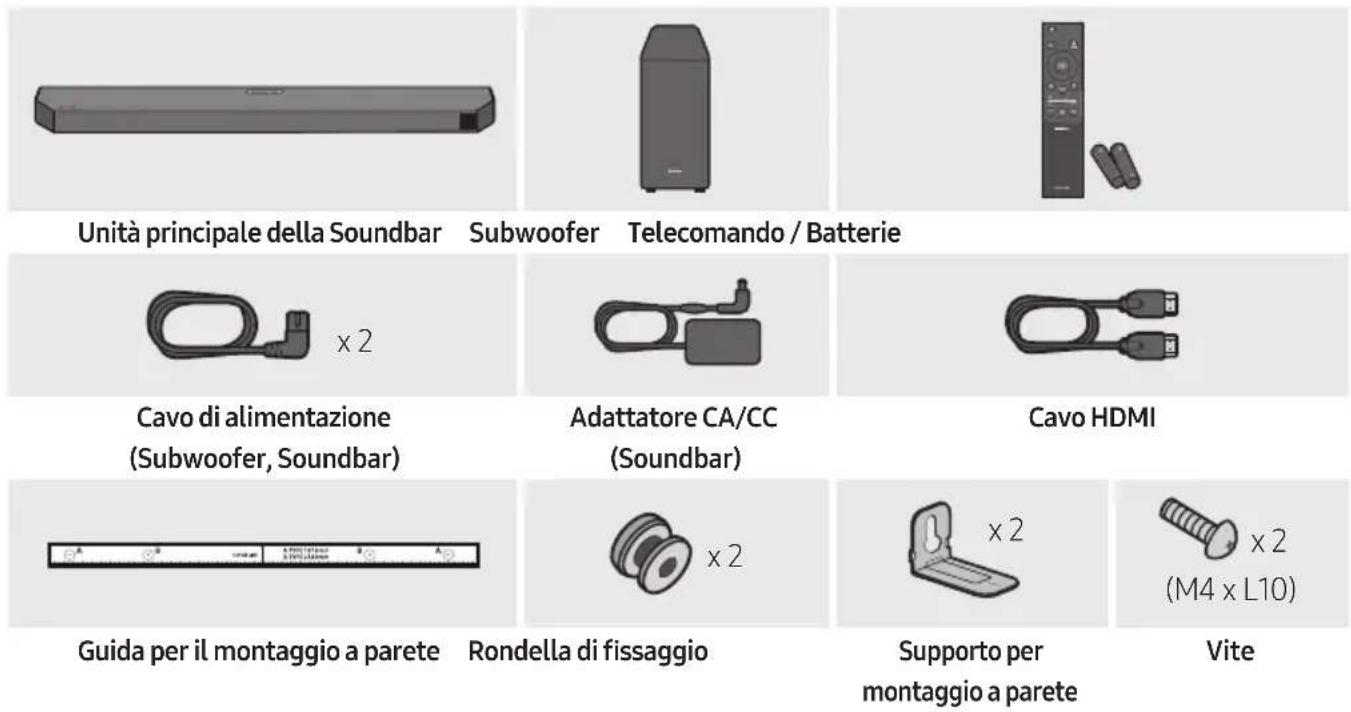

01 VERIFICA DEI COMPONENTI

• Per ulteriori informazioni sull'alimentazione e il consumo di energia, vedere l'etichetta applicata al prodotto. (Etichetta : Fondo dell'Unità Principale della Soundbar)
• Per acquistare componenti aggiuntivi o cavi opzionali, contattare un Centro servizi Samsung o l'Assistenza clienti Samsung.
• Per ulteriori informazioni sul montaggio a parete, consultare la pagina 33.
• Le caratteristiche e le specifiche sono soggette a modifiche senza preavviso.
• L'aspetto degli accessori può variare leggermente dalle illustrazioni riportate sopra.

02 PANORAMICA DEL PRODOTTO

Pannello anteriore / Pannello superiore della Soundbar

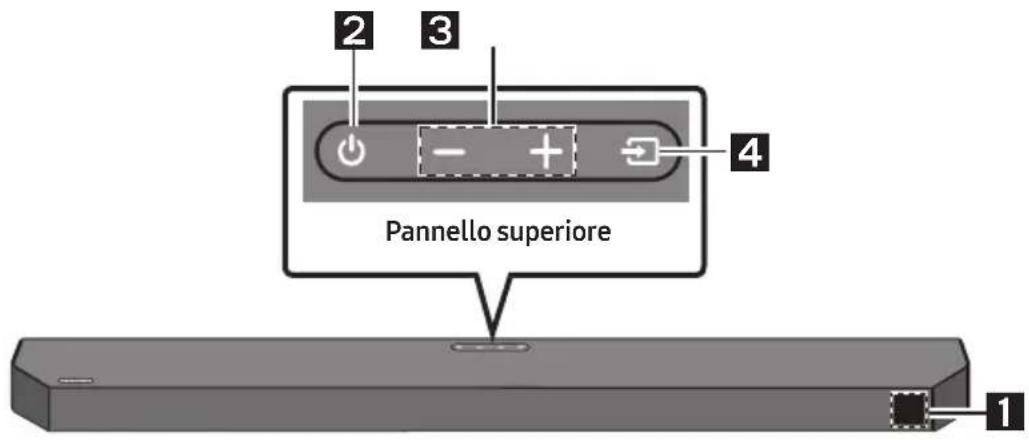

2 3 Pannello superiore 4 1

1	VisualizzazioneConsente di visualizzare lo stato e il modo attuale del prodotto.
2	Tasto (Alimentazione)Consente di accendere e spegnere il dispositivo.Funzione Auto Power DownL'unità si spegne automaticamente nelle situazioni elencate di seguito.- Modalità D.IN / HDMI / BT / USB: Se non è presente un segnale audio per 18 minuti.
3	Tasto -(volume)Consente di regolare il volume.Una volta effettuata la regolazione, il livello del volume viene visualizzato sul display frontale della Soundbar.
4	Tasto (Sorgente)Consente di selezionare il modo di ingresso della sorgente.
	Modo di ingresso Visualizzazione
	Ottico D.IN
	eARC/ARC (HDMI OUT)	* D.IN → TV eARC (Conversione automatica)
		D.IN → TV ARC (Conversione automatica)
	HDMI	HDMI
	Modo BLUETOOTH	BT
	Modo USB	USB

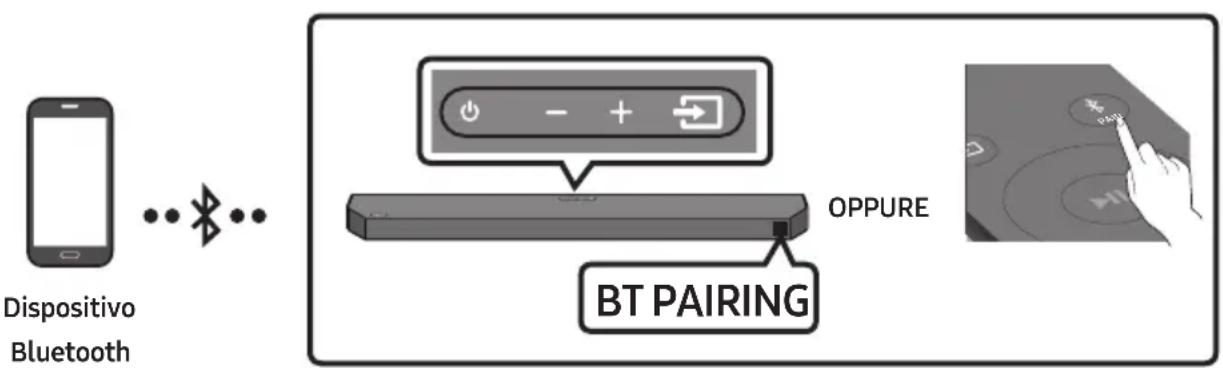

	Per attivare il modo "BT PAIRING", cambiare la sorgente passando al modo "BT", quindi tenere premuto il tasto (Sorgente) per almeno 5 secondi.

- La modalità “*” è supportata quando la funzione eARC nell'impostazione TV è attiva.

- Quando si inserisce il cavo CA, il tasto di accensione diventa operativo in 4 - 6 secondi.

• Quando si accende l'unità vi è un ritardo di 4 - 5 secondi prima che venga riprodotto il suono.
• Se l'audio proviene sia dal TV che dalla Soundbar, andare al menu Impostazioni dell'audio del TV e impostare l'altoparlante del TV su Altoparlante esterno.

Pannello inferiore della Soundbar

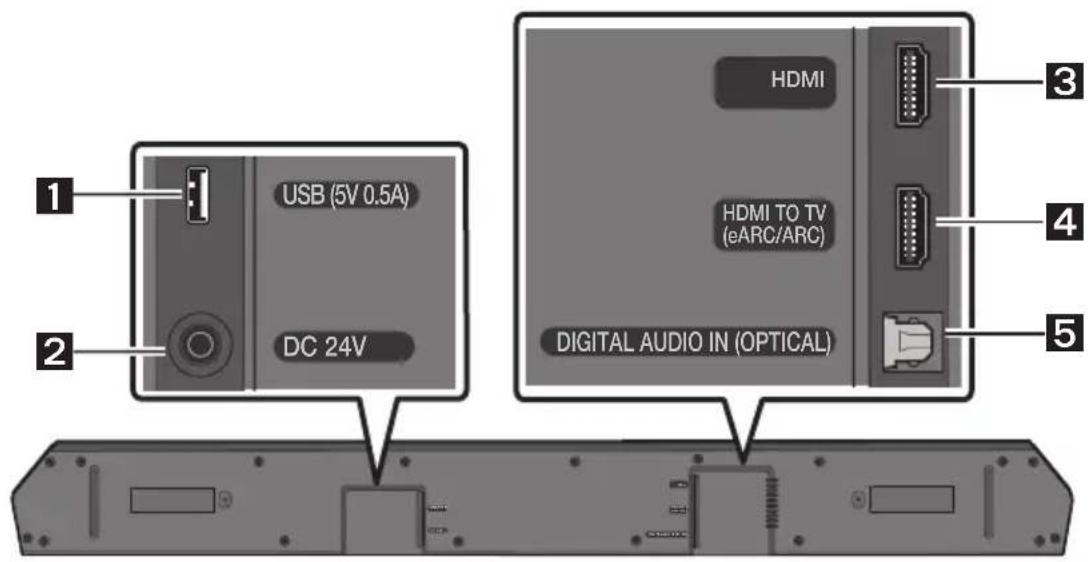

USB (5V 0.5A) DC 24V HDMI HDMI TO TV (eARC/ARC) DIGITAL AUDIO IN (OPTICAL) 3 4 5

1	USB (5V 0.5A)Collegare qui un'unità USB per riprodurre i file musicali archiviati sull'unità USB attraverso la Soundbar.
2	DC 24V (Ingresso alimentazione)Collegare l'adattatore CA/CC.
3	HDMIConsente l'ingresso di segnali audio e video contemporaneamente utilizzando un cavo HDMI.Collegare all'uscita HDMI di un dispositivo esterno.
4	HDMI TO TV (eARC/ARC)Collegare alla presa jack HDMI IN (ARC) di una TV.
5	DIGITAL AUDIO IN (OPTICAL)Collegare all'uscita digitale (ottica) di un dispositivo esterno.

• Quando si disconnette il cavo di alimentazione dell'adattatore CA/CC da una presa a muro, tirare la spina. Non tirare il cavo.
• Non collegare questa unità o altri componenti a una presa CA fino a quanto tutti i collegamenti tra i componenti sono stati completati.

03 UTILIZZO DEL TELECOMANDO

Inserimento delle batterie prima dell'utilizzo del telecomando (2 batterie AAA)

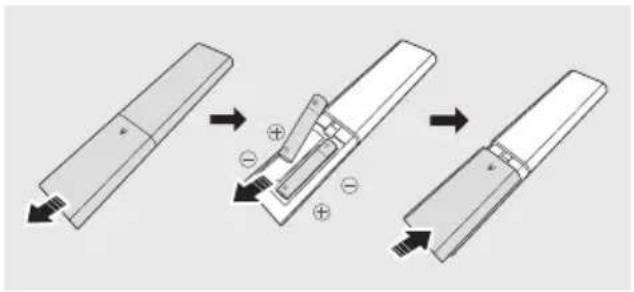

Far scorrere il coperchio posteriore nella direzione della freccia fino alla completa rimozione. Inserire 2 batterie AAA (1,5 V) orientate in maniera tale da rispettarne la polarità. Far scorrere il coperchio posteriore fino al raggiungimento della posizione iniziale.

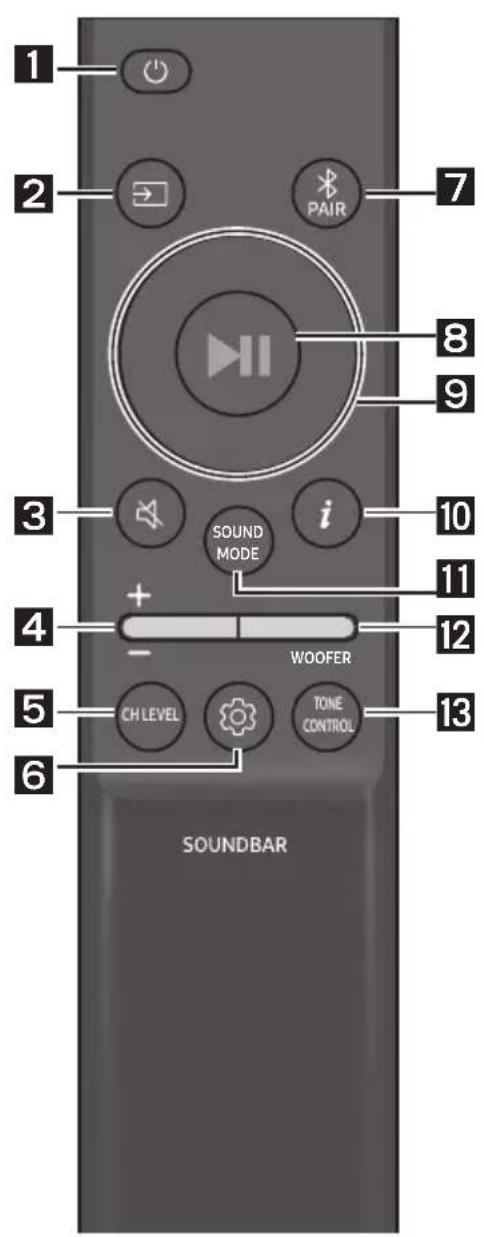

Come utilizzare il telecomando

1 2 PAIR 7 8 9 3 i SOUND MODE 10 11 4 + - WOOFER 12 5 CH LEVEL TONE CONTROL 13 6 SOUNDBAR

1	Alimentazione	Consente di accendere e spegnere la Soundbar.
2	Sorgente	Premere per selezionare una sorgente collegata alla Soundbar.
3	Muto	Premere il tasto (Muto) per disattivare l'audio. Premerlo nuovamente per riattivare l'audio.
4	Volume	Premere il tasto su o giù per regolare il volume.• SilenziosoPremere il tasto Volume per escludere l'audio. Premerlo nuovamente per riattivare l'audio.

5	CH LEVEL	Premendo il pulsante è possibile regolare il volume di ciascun altoparlante.Premere il pulsanteCENTER LEVELe quindi regolare il volume tra -6~+6 utilizzando i pulsantiSu/Giù.Se vengono connessi gli altoparlanti posteriori (venduti separatamente),l'impostazioneREAR LEVELè supportata. Per regolare il volume delREAR LEVELtra-6 e +6, utilizzare i pulsantiSu/Giù.
6	Controllo audio	Premendo il pulsante è possibile impostare la funzione audio. È possibile regolare le impostazioni desiderate utilizzando i tastiSu/Giù.VOICE ENHANCE ON/OFF → NIGHT MODE ON/OFF → AUDIO SYNC → VIRTUAL ON/OFF– VOICE ENHANCE ON/OFFQuesta modalità semplifica l'ascolto dei dialoghi parlati nei film e in TV.– NIGHT MODE ON/OFFQuesta modalità è ottimizzata per la visione notturna con le impostazioni regolate per abbassare il volume ma mantenere i dialoghi chiari.–AUDIO SYNCSe il video della TV e l'audio della Soundbar non sono sincronizzati, premere il tasto(Controllo audio)per selezionareAUDIO SYNC, quindi impostare il ritardo audio tra 0~300 millisecondi utilizzando i tastiSu/Giù.(Non disponibile nel modo "USB" o "BT".)– VIRTUAL ON/OFFLa funzione Dolby Virtual può essere impostata suON/OFF.La funzione audioVOICE ENHANCE, NIGHT MODE e VIRTUALpuò essere impostata su ON/OFF utilizzando i pulsantiSu/Giù.(La funzioneVIRTUALnon è disponibile in modalità "USB" o "BT").Tenere premuto il pulsante(Controllo audio)per circa 5 secondi per regolare il suono di ciascuna banda di frequenza. È possibile utilizzare i pulsantiSinistra/Destra per selezionare 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz e 10 kHz e ciascuna selezione può essere regolata tra -6 e +6 mediante i pulsantiSu/Giù.(Accertarsi che il modo Audio sia impostata su "STANDARD".)
7	BluetoothPAIR	Consente di attivare la modalità associazione Bluetooth della Soundbar.Premere il tastoPAIRe attendere che venga visualizzata la schermata "BT PAIRING" per connettersi a un nuovo dispositivo Bluetooth.
8	Riproduci /Sospendi	È possibile riprodurre o mettere in pausa la musica premendo il tasto.
9	Su/Giù/Sinistra/Destra	Premere le aree indicate per selezionare Su/Giù/Sinistra/Destra.Premere Su/Giù/Sinistra/Destra sul tasto per selezionare o impostare funzioni.RipetiPer utilizzare la funzione Ripeti nel modo "USB",premere il tastoSu.Salta branoPremere il tastoDestraper selezionare il file musicale successivo. Premere il tastoSinistraper selezionare il file musicale precedente.ID SETTenere premuto il tastoSuper 5 secondi per completare l'ID SET(quando ci si connette a un subwoofer wireless o ad altoparlanti posteriori wireless).
10		Quando premuto, vengono visualizzate le informazioni per ciascuna modalità. (Vedere pagina 7).
11	SOUND MODE	Premendo il pulsante,è possibile selezionare la modalità audio desiderata.SURROUND SOUND → GAME → ADAPTIVE SOUND → DTS VIRTUAL:X → STANDARD– SURROUND SOUNDFornisce un campo sonoro più ampio di quello standard.– GAMEFornisce l’audio stereoscopico che consente la piena immersione nell’azione di gioco.– ADAPTIVE SOUNDAnalizza il contenuto in tempo reale e fornisce automaticamente il campo sonoro ottimale in base alle caratteristiche del contenuto.– DTS VIRTUAL:XAudio 3D immersivo da qualsiasi contenuto.– STANDARDEmette l’audio originale.DRC (Dynamic Range Control)Consente di applicare la funzionalità Dynamic Range Control alle tracce Dolby Digital. Con la Soundbar spenta, tenere premuto il tastoSOUND MODEper più di 5 secondi per attivare o disattivare la modalità DRC (Dynamic Range Control). La modalità DRC, se attivata, attenua i suoni forti (il suono potrebbe risultare distorto).Bluetooth PowerQuesta funzione accende automaticamente la Soundbar nel momento in cui riceve una richiesta di connessione da una TV o da un dispositivo Bluetooth già connessi in passato. La funzione è Attiva per impostazione predefinita.- Tenere premuto il tastoSOUND MODEper più di 5 secondi per disattivare la funzione Bluetooth Power.
12	WOOFERLIVELLOWOOFER(BASSO)	Premere il tasto su o giù per regolare il livello del woofer (bassi) a -12 o tra -6 e +6. Per regolare il livello del volume del woofer (bassi) su 0 (valore predefinito), premere il tasto.
13	TONECONTROL	Premendo il pulsante è possibile regolare il volume degli alti o dei bassi.Premere il pulsante TREBLE o BASS e quindi regolare il volume tra -6~+6 utilizzando i pulsanti Su/Giù.

Utilizzo dei pulsanti nascosti (pulsanti con più di una funzione)

Tasto nascosto		Pagina di riferimento
Tasto del telecomando Funzione
WOOFER (Su)	Acceso/Spento Telecomando della TV (Standby)	Pagina 14
Sinistra	Accensione/Spegnimento della connessione automatica TV (BT Pronto)	Pagina 24
Su ID SET Pagina 11
(W4A2) (Controllo audio)	EQ 7 bande Pagina 10
SOUND MODE	DRC ON/OFF (Standby) Pagina 11
	Bluetooth Power Pagina 11

Specifiche di uscita per diverse modalità di effetti sonori

Effetto Ingresso			Uscita
			Con solo il subwoofer	Con Subwoofer e kit Altoparlanti posteriori wireless
SOUND MODE	SURROUND SOUND	2.0 canali	3.1 canali 5.1 canali
		5.1 canali 3.1 canali	5.1 canali
		Dolby Atmos® 3.1 canali 5.1 canali
	GAME	2.0 canali	3.1 canali 5.1 canali
		5.1 canali 3.1 canali	5.1 canali
		Dolby Atmos® 3.1 canali 5.1 canali
	ADAPTIVE SOUND	2.0 canali	3.1 canali 5.1 canali
		5.1 canali 3.1 canali	5.1 canali
		Dolby Atmos® 3.1 canali 5.1 canali
	DTS VIRTUAL:X	2.0 canali	3.1 canali 5.1 canali
		5.1 canali 3.1 canali	5.1 canali
		Dolby Atmos® 3.1 canali 5.1 canali
	STANDARD	2.0 canali	2.1 canali 2.1 canali
		5.1 canali 3.1 canali	5.1 canali
		Dolby Atmos® 3.1 canali 5.1 canali

• È possibile acquistare il kit di diffusori posteriori wireless Samsung separatamente. Per acquistare un kit, contattare il venditore da cui avete acquistato la Soundbar.
• Quando la sorgente di ingresso è Dolby Atmos® la configurazione solo subwoofer fornisce audio a 3.1 canali, mentre la configurazione con subwoofer e kit diffusori posteriori wireless fornisce audio a 5.1 canali.
• Gli altoparlanti posteriori non riprodurranno audio per l'uscita a 2 canali mentre la modalità STANDARD è attiva. Per abilitare l'audio per gli altoparlanti posteriori, impostare la modalità effetto su SURROUND SOUND.

Regolazione del volume della Soundbar con il telecomando della TV

Regolare il volume della Soundbar usando il telecomando della TV.

• Questa funzione può essere usata solo con telecomandi IR. I telecomandi Bluetooth, che richiedono l'associazione, non sono supportati.
• Per utilizzare questa funzione, impostare il diffusore TV su Altoparlante esterno.

• Produttori che supportano questa funzione: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

• Spegnere la Soundbar.

• Tenere premuto il tasto WOOFER per 5 secondi.

Ogni volta che si solleva il tasto WOOFER per 5 secondi, la modalità cambia nel seguente ordine: "OFF-TV REMOTE" (modalità predefinita), "SAMSUNG-TV REMOTE", "ALL-TV REMOTE".

Tasto del telecomando	Visualizzazione Stato
	(modalità predefinita)	Disabilita il telecomando della TV.
		Abilita il telecomando IR di una TV Samsung.
		Abilita il telecomando IR di una TV di terze parti.

Collegamento alla rete elettrica

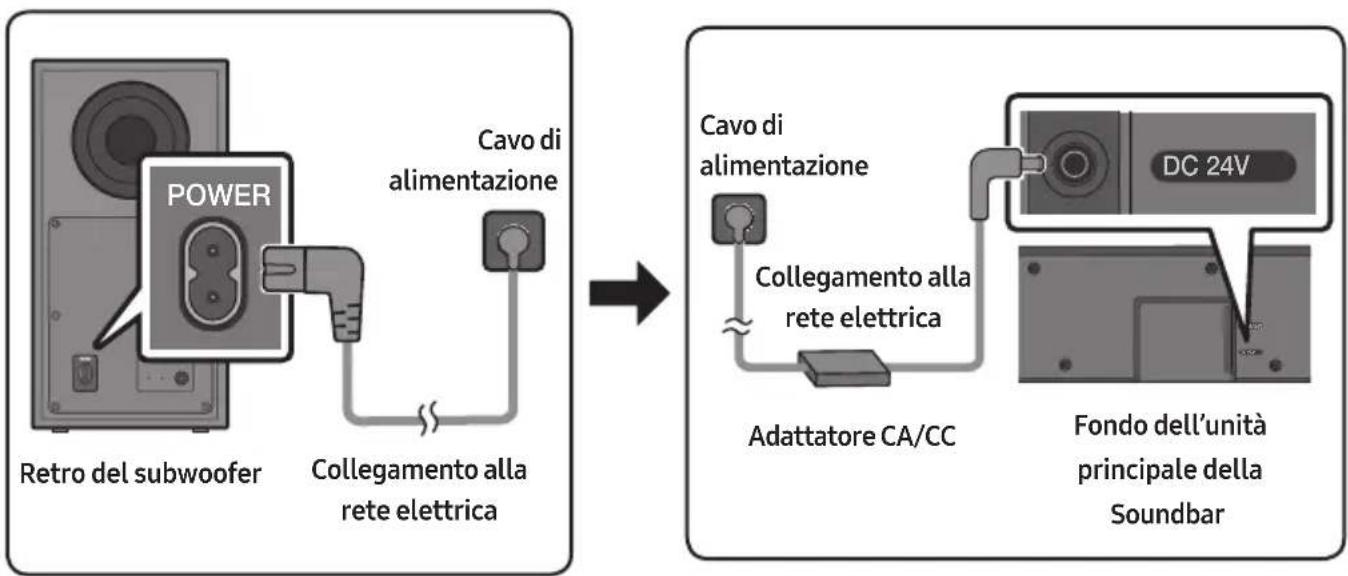

Per collegare il subwoofer e la Soundbar a una presa elettrica, utilizzare i componenti di alimentazione nel seguente ordine:

- Per ulteriori informazioni sull'alimentazione e il consumo di energia, vedere l'etichetta applicata al prodotto. (Etichetta : Fondo dell'Unità Principale della Soundbar)

1. Collegare il cavo di alimentazione al subwoofer.

2. Collegare il cavo di alimentazione all'adattatore CA/CC. Collegare l'adattatore CA/CC (con il cavo di alimentazione) alla Soundbar.

3. Collegare all'alimentazione la Soundbar e il subwoofer.

- Collegare prima il cavo di alimentazione al subwoofer. Il Subwoofer si connetterà automaticamente all'accensione della Soundbar.

- Assicurarsi di poggiare l'adattatore CA/CC orizzontalmente su un tavolo o sul pavimento. Se si posiziona l'adattatore CA/CC in modo che penda con l'ingresso del cavo CA rivolto verso l'alto, acqua o altre sostanze estranee potrebbero penetrare nell'adattatore e causarne il malfunzionamento.

- Se si disinserisce e si inserisce il cavo di alimentazione quando il prodotto è acceso, la Soundbar si accende automaticamente.

Connessione manuale del subwoofer in caso di connessione automatica non riuscita

Prima di eseguire la procedura di connessione manuale descritta di seguito:

• Verificare che i cavi di alimentazione della Soundbar e del subwoofer siano collegati correttamente.
  • Assicurarsi che la Soundbar sia accesa.

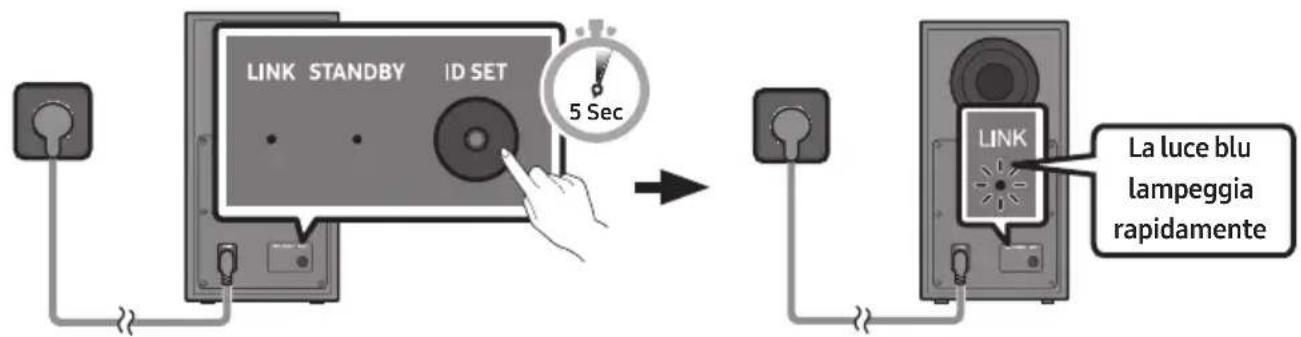

• Tenere premuto ID SET sul retro del subwoofer per almeno 5 secondi.

• L'indicatore rosso sul retro del diffusore si spegne e l'indicatore blu lampeggia.

LINK STANDBY ID SET 5 Sec LINK La luce blu lampeggia rapidamente

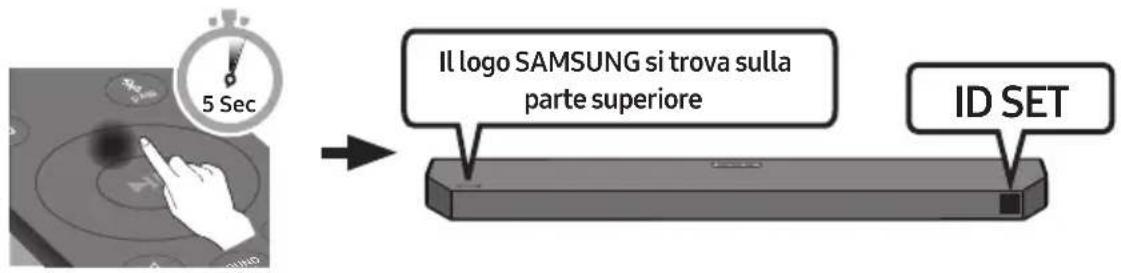

1. Tenere premuto il tasto Su del telecomando per almeno 5 secondi.

2. Il messaggio ID SET viene visualizzato brevemente sul display della Soundbar, poi scompare.

3. La Soundbar si accenderà automaticamente una volta completata l'ID SET.

5 Sec Il logo SAMSUNG si trova sulla parte superiore ID SET

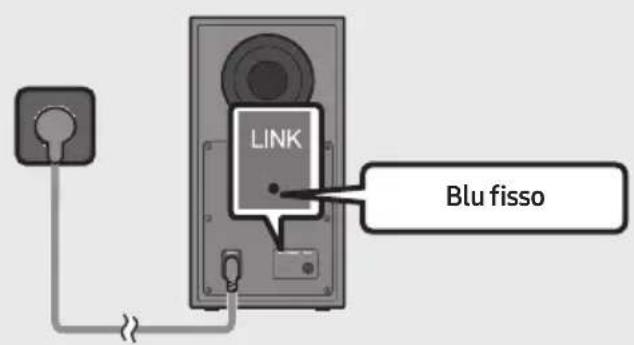

1. Verificare che il LED LINK sia di colore blu fisso (connessione completata).

LINK Blu fisso

L'indicatore a LED LINK smette di lampeggiare e diventa blu fisso quando si stabilisce una connessione tra la Soundbar e il subwoofer wireless.

Indicatori LED sul retro del subwoofer

LED	Stato	Descrizione	Soluzione
	Acceso	Connessione riuscita (funzionamento normale)	-
	Lampeggiante	Ripristino della connessione	Controllare che il cavo di alimentazione connesso all’unità principale della Soundbar sia collegato correttamente oppure attendere circa 5 minuti. Se continua a lampeggiare, provare a connettere manualmente il subwoofer.Consultare la pagina 16.
	Acceso	Standby (con l’unità principale della Soundbar spenta)	Verificare che il cavo di alimentazione sia collegato correttamente all’unità principale della Soundbar.
		Connessione non riuscita	Procedere nuovamente alla connessione.Vedere le istruzioni relative alla connessione manuale a pagina 16.
	Lampeggiante	Malfunzionamento	Consultare il manuale per i recapiti del Centro servizi Samsung.

NOTE

• Non collegare il cavo di alimentazione di questo prodotto o la tua TV a una presa a muro fino a quanto tutti i collegamenti tra i componenti sono stati completati.
• Prima di spostare o installare questo prodotto, assicurarsi di spegnerlo e scollegare il cavo di alimentazione.
• Se l'unità principale è spenta, il subwoofer wireless entrerà in modo stand-by e l'indicatore Led di STANDBY sul retro diventerà rosso dopo aver lampeggiato in blu per diverse volte.
• Se si utilizza un dispositivo che sfrutta la medesima frequenza della Soundbar nelle vicinanze della Soundbar, le interferenze potrebbero causare alcune interruzioni del suono.
• La distanza di trasmissione massima del segnale wireless dell'unità principale è di circa 10 metri, ma può variare a seconda dell'ambiente di funzionamento. Se tra l'unità principale e il subwoofer si frappone una parete metallica o di cemento armato, il sistema potrebbe non funzionare affatto in quanto il segnale wireless non è in grado di attraversare il metallo.

ATTENZIONE

• Le antenne di ricezione wireless sono integrate nel subwoofer wireless. Tenere le unità al riparo da acqua e umidità.
• Per prestazioni di ascolto ottimali, assicurarsi che l'area circostante il diffusore wireless e il posizionamento del modulo di ricezione wireless (venduto separatamente) siano sgombri da ostacoli.

Collegamento del Kit posteriore wireless Samsung alla Soundbar

Per ascoltare il vero audio surround wireless, collegare il Kit altoparlante posteriore wireless Samsung (SWA-9100S or SWA-9200S, venduto separatamente) alla Soundbar.

Per informazioni dettagliate sui collegamenti, consultare il manuale del Kit altoparlante posteriore wireless Samsung.

05 UTILIZZO DI UNA CONNESSIONE CABLATA AL TV

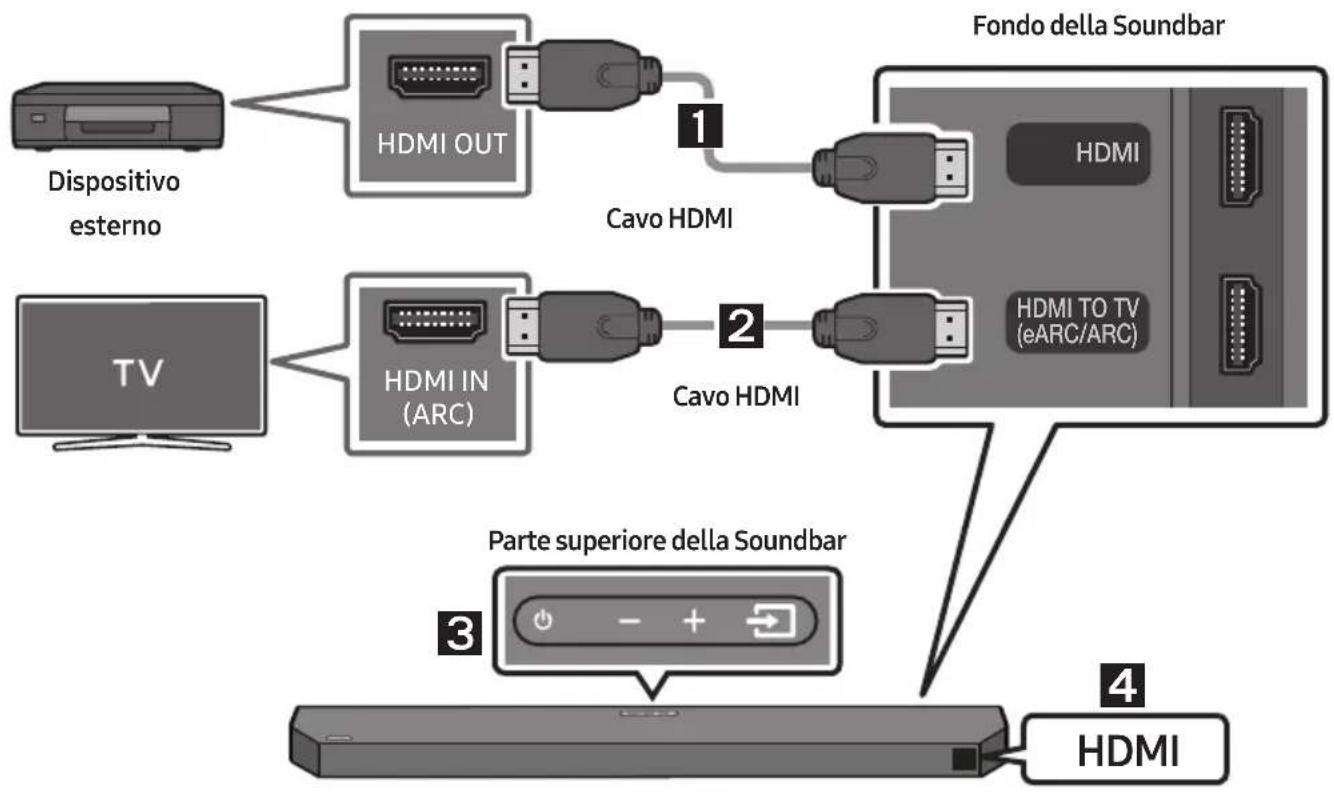

Metodo 1. Collegamento con HDMI

Collegamento di un TV in grado di supportare HDMI ARC/eARC (Audio Return Channel/Enhanced Audio Return Channel)

ATTENZIONE

• Dopo aver collegato il cavo HDMI e il cavo ottico, il segnale HDMI viene ricevuto per primo.
• Per collegare il cavo HDMI al TV e alla Soundbar, assicurarsi di collegare i terminali contrassegnati ARC o eARC. In caso contrario, l'audio del TV non verrà emesso.
• Si consiglia di utilizzare un cavo High-Speed HDMI Cable with Ethernet.
• Se si collega un TV in grado di supportare la funzione eARC, sul display viene visualizzata la scritta "TV eARC" e l'audio viene riprodotto.
• Dolby Atmos® è supportato con la funzione ARC/eARC.
• La porta TV può essere contrassegnata con eARC a seconda del TV.


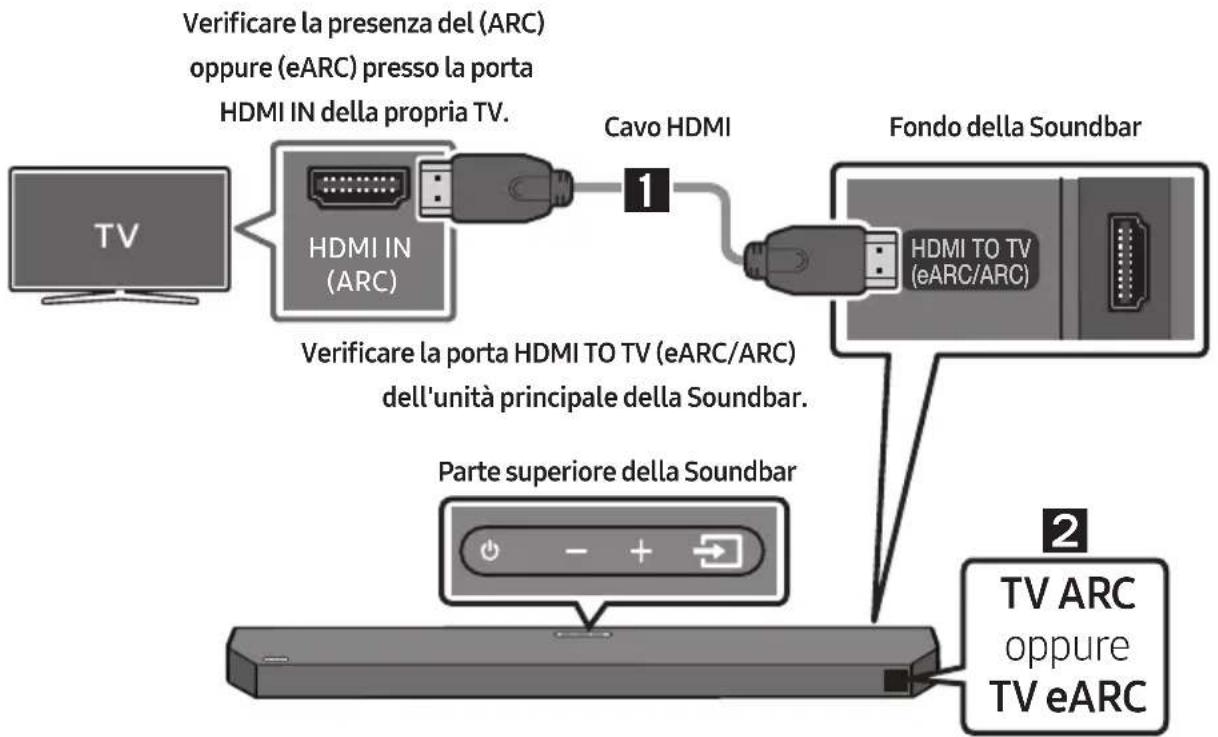

1. Con la Soundbar e la TV accese, collegare il cavo HDMI come illustrato nella figura.
2. "TV ARC" oppure "TV eARC" compare nella finestra di visualizzazione dell'unità principale della Soundbar e la Soundbar riproduce l'audio della TV.
3. "TV eARC" viene visualizzato quando la funzione eARC nell'impostazione TV è attiva.

- Per connettersi con eARC, la funzione eARC nel menu TV deve essere impostata su On. Per dettagli sull'impostazione, consultare il manuale dell'utente del TV.

(Esempio: TV Samsung : Pagina iniziale ( → Menu → Impostazioni ( ) → Tutte le impostazioni ( → Suono → Impostazioni avanzate → Modalità HDMI-eARC (Auto))

• Se l'audio della TV è inudibile, premere il tasto (Sorgente) sul telecomando o sulla parte superiore della Soundbar per passare al modo "D.IN". Sullo schermo vengono visualizzati "D.IN" e "TV ARC" oppure "TV eARC" n sequenza e viene riprodotto l'audio della TV.
• Se "TV ARC" oppure "TV eARC" non compare nella finestra di visualizzazione dell'unità principale della Soundbar, verificare che il cavo HDMI sia collegato alla porta corretta.
• Utilizzare i tasti del volume del telecomando della TV per regolare il volume della Soundbar.

NOTE

• Quando si connette un TV che supporta HDMI ARC/eARC (Audio Return Channel/Enhanced Audio Return Channel) alla Soundbar con un cavo HDMI, è possibile trasmettere i dati audio e video digitali senza collegare un cavo ottico separato.
• Consigliamo l'uso di un cavo HDMI coreless, se possibile. Se si utilizza un cavo HDMI cored, usarne uno il cui diametro sia inferiore ai 14 mm.
• Questa funzione non è disponibile, se il cavo HDMI non supporta l'ARC oppure eARC.
• ARC e eARC differiscono nella larghezza di banda. eARC, la versione migliorata del canale di ritorno audio, ha una larghezza di banda significativamente maggiore di ARC. Una larghezza di banda maggiore aumenta la quantità di dati che possono essere trasmessi. Pertanto, con il canale eARC, è possibile ascoltare l'audio in formati come Dolby Atmos®.
• Quando i segnali di radiodiffusione sono di tipo Dolby Digital e nella TV il "Formato audio dell'uscita digitale" è impostato su PCM, si raccomanda di modificare l'impostazione passando a Dolby Digital. Una volta modificata l'impostazione, è possibile godere di una qualità audio più elevata. (Sul menu del TV le diciture per Dolby Digital e PCM potrebbero essere diverse a seconda del produttore del TV.)

Metodo 2. Collegamento tramite un cavo ottico

Lista di controllo pre-connessione

• Dopo aver collegato il cavo HDMI e il cavo ottico, il segnale HDMI viene ricevuto per primo.
• Quando si utilizza un cavo ottico e i terminali sono coperti, assicurarsi di rimuovere la copertura.

1. Collegare la presa jack DIGITAL AUDIO IN (OPTICAL) della Soundbar alla presa jack OPTICAL OUT della TV con un cavo ottico (non fornito in dotazione) digitale.
2. Premere il tasto → (Sorgente) sul pannello superiore o sul telecomando, quindi selezionare il modo "D.IN".
3. L'audio del TV viene diffuso dalla Soundbar.

Utilizzo della funzione Q-Symphony

Per Q-Symphony, la Soundbar si sincronizza con un TV Samsung per emettere l'audio attraverso due dispositivi per un effetto surround ottimale. Quando la Soundbar è connessa, viene visualizzato il menu "TV+Soundbar" sotto il menu Uscita audio del TV. Selezionare il menu corrispondente.

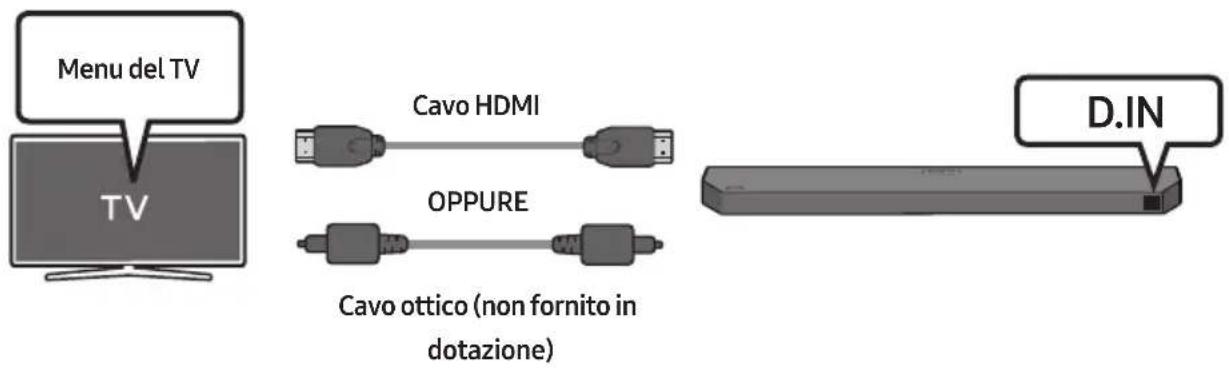

Menu del TV Cavo HDMI OPPURE Cavo ottico (non fornito in dotazione) D.IN

- Esempio di menu del TV: TV + [AV] Soundbar Nome serie (HDMI)

NOTE

• Può funzionare a seconda del Codec supportato dal TV.
• Questa funzione è supportata solo quando è collegato il cavo HDMI o il cavo ottico (non fornito in dotazione).
• Il messaggio visualizzato potrebbe variare a seconda del modello di TV.
• Questa funzione è disponibile su alcuni TV Samsung e alcuni modelli di Soundbar.

06 UTILIZZO DI UNA CONNESSIONE WIRELESS AL TV

Connessione tramite Bluetooth

In caso di connessione di una TV mediante Bluetooth, è possibile percepire l'audio stereo senza i fastidi dovuti al cablaggio.

- È possibile connettere solo una TV alla volta.


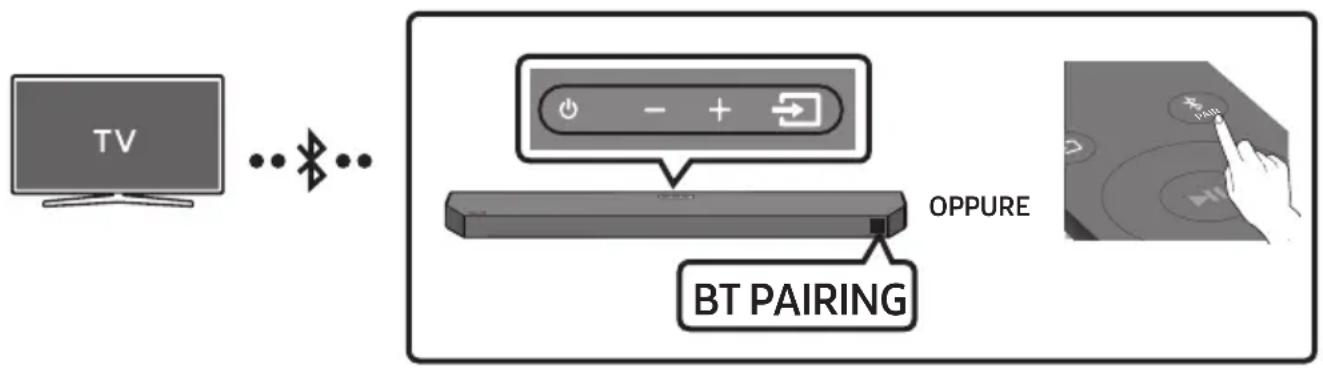

La connessione iniziale

1. Premere il tasto ✘ PAIR sul telecomando per accedere alla modalità "BT PAIRING".

(OPPURE)

a. Premere il tasto → (Sorgente) sul pannello superiore, quindi selezionare "BT". "BT" passa automaticamente in pochi secondi a "BT PAIRING" oppure a "BT READY" se presente un record di connessione.
b. Quando compare "BT READY", tenere premuto il tasto → (Sorgente) nel pannello superiore della Soundbar per più di 5 secondi per visualizzare "BT PAIRING".

1. Selezionare il modo Bluetooth sulla TV. (Per ulteriori informazioni, consultare il manuale della TV.)
2. Selezionare “[AV] Samsung Soundbar Q6B-Series” dall'elenco visualizzato nella schermata della TV. Una Soundbar disponibile è indicata con “Need Pairing” o “Paired” nell'elenco dei dispositivi Bluetooth della TV. Per connettersi alla Soundbar, selezionare il messaggio e stabilire una connessione.

- Una volta connessa la TV, viene visualizzato il messaggio [Nome TV] → "BT" sul display frontale della Soundbar.

1. Ora è possibile percepire l'audio della TV dalla Soundbar.

- Una volta connessa la Soundbar alla TV per la prima volta, utilizzare la modalità "BT READY" per la riconnessione.

Se il dispositivo non riesce a connettersi

• Se la voce relativa alla Soundbar precedentemente connessa (ad es. "[AV] Samsung Soundbar Q6B-Series") compare nell'elenco, cancellatela.
• Ripetere quindi i passaggi da 1 a 3.

Disconnessione della Soundbar dalla TV

Premere il tasto → (Sorgente) sul pannello superiore o sul telecomando, quindi passare a un modo qualsiasi eccetto "BT".

• La disconnessione richiede tempo perché la TV deve ricevere una risposta dalla Soundbar. (Il tempo necessario potrebbe variare a seconda del modello di TV.)
• Per annullare la connessione Bluetooth automatica tra la Soundbar e il TV, premere il tasto Sinistra del telecomando per 5 secondi con la Soundbar in stato "BT READY". (Attivazione → Disattivazione)

Qual è la differenza tra BT READY e BT PAIRING?

• BT READY : In questa modalità, è possibile riconnettere qualsiasi TV o dispositivo mobile connesso in precedenza.
• BT PAIRING : in questa modalità, è possibile connettere un nuovo dispositivo alla Soundbar. (Premere il tasto ✝ PAIR sul telecomando o tenere premuto il tasto 📄 (Sorgente) nella parte superiore della Soundbar per più di 5 secondi mentre la Soundbar è in modo "BT".)

Note sulla connessione Bluetooth

• Individuare un nuovo dispositivo nel raggio di copertura di 1 m da connettere tramite Bluetooth.
• Se viene richiesto un codice PIN durante la connessione a un dispositivo Bluetooth, immettere <0000>.
• Nel modo di connessione Bluetooth, la connessione Bluetooth viene persa se la distanza tra la Soundbar e il dispositivo Bluetooth supera i 10 m.
• La Soundbar si spegne automaticamente dopo 18 minuti nello stato Pronto.

• La Soundbar potrebbe non essere in grado di effettuare la ricerca o la connessione Bluetooth correttamente nelle seguenti condizioni:

• Se la Soundbar è circondata da un potente campo elettrico.

• Quando più dispositivi Bluetooth sono associati contemporaneamente alla Soundbar.
• Se il dispositivo Bluetooth è spento, fuori posto o presenta malfunzionamenti.

- I dispositivi elettronici potrebbero causare interferenze radio. I dispositivi che generano onde elettromagnetiche, come ad esempio forni a microonde, LAN wireless e così via, devono essere tenuti lontano dall'unità principale della Soundbar.

07 COLLEGAMENTO DI UN DISPOSITIVO ESTERNO

Metodo 1. Collegamento tramite un cavo HDMI (compatibile con decodificazione e riproduzione Dolby Atmos®)

Lista di controllo pre-connessione

• Se le opzioni Uscita Audio includono Audio secondario, assicurarsi che sia impostato su spento.
• Assicurarsi che il contenuto supporti Dolby Atmos®.
• La porta TV può essere contrassegnata con eARC a seconda del TV.

1. Collegare un cavo HDMI dalla porta HDMI sulla parte inferiore della Soundbar alla porta HDMI OUT sul dispositivo digitale.
2. Collegare un cavo HDMI dalla porta HDMI TO TV (eARC/ARC) sulla parte inferiore della Soundbar alla porta HDMI IN (ARC) sul TV.
3. Premere il tasto → (Sorgente) sul pannello superiore o sul telecomando, quindi selezionare "HDMI".
4. Il modo "HDMI" è visualizzato sul pannello display della Soundbar e l'audio viene riprodotto.

NOTE

• Quando si usa Dolby Atmos®: Se la sorgente di ingresso è Dolby Atmos®, l'uscita è a 3.1 canali.
• Quando Dolby Atmos® viene attivato, sul display anteriore viene visualizzato il messaggio "DOLBY ATMOS".
• Configurazione di Dolby Atmos® sul lettore BD o altro dispositivo.

Aprire le opzioni uscita audio sul menu impostazioni del lettore BD o altro dispositivo e assicurarsi che l'opzione "Nessuna codifica" sia selezionata per Bitstream. Ad esempio, su un lettore BD Samsung, accedere al menu iniziale → Audio → Uscita digitale, quindi selezionare Bitstream (non elaborato).

- HDMI Pass-Through è che la Soundbar riproduce l'audio dalla sorgente attraverso i propri altoparlanti e invia il segnale video inalterato a un TV tramite il secondo cavo HDMI.

Specifica segnali UHD supportata (3840 x 2160p)

Frequenza fotogrammi (fps)	Profondità colori	RGB 4:4:4 YCbCr 4:4:4 YCbCr 4:2:2 YCbCr 4:2:0
<60	8 bit 0 0 0 0
	10 bit - - 0 0
	12 bit - - 0 0
120	8 bit - - - -
	10 bit - - - -

- La specifica supportata può variare a seconda del dispositivo esterno connesso o delle condizioni di utilizzo.

Metodo 2. Collegamento tramite un cavo ottico

1. Collegare la porta DIGITAL AUDIO IN (OPTICAL) sulla Soundbar alla porta OPTICAL OUT sul dispositivo esterno con il cavo ottico (non in dotazione), come mostrato in figura.
2. Selezionare il modo "D.IN" premendo il tasto ➞ (Sorgente) sul pannello superiore o sul telecomando.
3. L'audio del dispositivo esterno viene diffuso dalla Soundbar.

08 COLLEGAMENTO DI UN'UNITÀ USB

È possibile riprodurre i file musicali situati sull'unità USB attraverso la Soundbar.

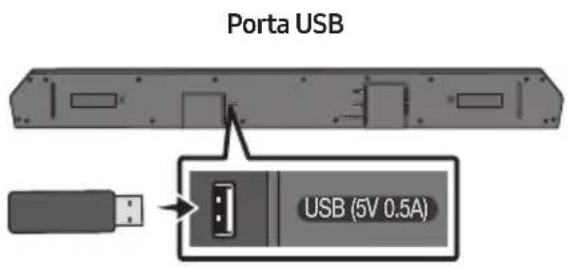

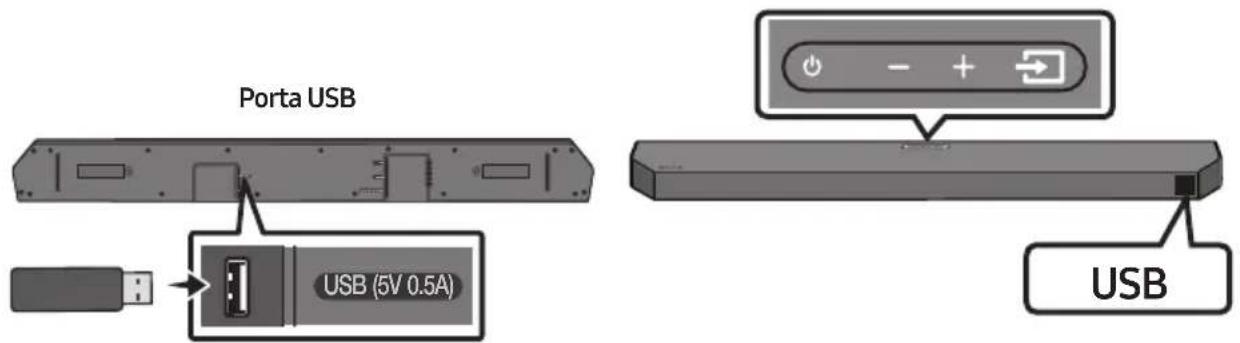

Porta USB USB (5V 0.5A) USB

1. Collegare l'unità USB alla porta USB sulla parte inferiore del prodotto.
2. Premere il tasto (Sorgente) sul pannello superiore o sul telecomando, quindi selezionare "USB".
3. Nel display viene visualizzato "USB".
4. È possibile riprodurre i file musicali dall'unità USB attraverso la Soundbar.

- La Soundbar si spegne automaticamente (Auto Power Down, Spegnimento automatico) se non c'è segnale audio dall'unità USB o se non è collegata all'unità USB per più di 18 minuti.

Elenco della compatibilità

Estensione Codec	Frequenza di	campionamento	Velocità di trasmissione
*.mp3 MPEG1 Layer2	32 kHz ~ 48 kHz 32 ~ 320 kbps
	MPEG1 Layer3 32 kHz ~ 48 kHz	32 ~ 320 kbps
	MPEG2 Layer3	16 kHz ~ 24 kHz	8 ~ 160 kbps
	MPEG2.5 Layer3	8 kHz ~ 12 kHz	8 ~ 160 kbps
*.wma	WMA7/8/9 (solo audio)	32 kHz ~ 48 kHz	32 ~ 320 kbps
*.ogg	Vorbis	32 kHz ~ 48 kHz	45 ~ 500 kbps
*.aac*.m4a*.mp4	AAC-LC(MPEG2/MPEG4 solo audio)	32 kHz ~ 48 kHz 32 ~ 320 kbps
*.wav	LPCM	32 kHz ~ 192 kHz	1024 ~ 9216 kbps
*.flac	FLAC	32 kHz ~ 192 kHz	162 ~ 8100 kbps
*.aiff	AIFF	32 kHz ~ 192 kHz	1024 ~ 9216 kbps

• Se sull'unità USB sono archiviati un elevato numero di cartelle (circa 200) e file (circa 2000), è possibile che la Soundbar impieghi qualche istante per accedere ai file e riprodurli.
• File system USB supportato: FAT16, FAT32, NTFS

09 CONNESSIONE DI UN DISPOSITIVO MOBILE

Connessione tramite Bluetooth

In caso di connessione di un dispositivo mobile mediante Bluetooth, è possibile percepire l'audio stereo senza i fastidi dovuti al cablaggio.

• Quando si connette un dispositivo Bluetooth associato con la Soundbar spenta, la Soundbar si accende automaticamente.

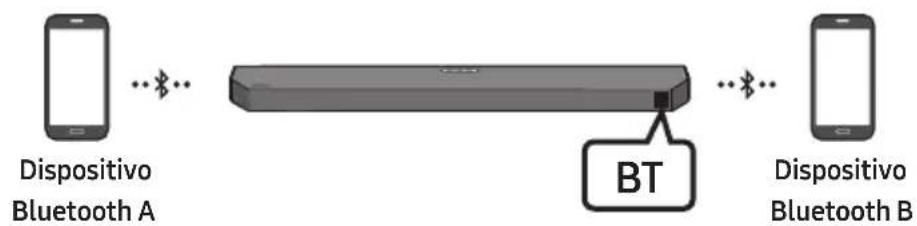

• La connessione è limitata a una TV o a due dispositivi Bluetooth contemporaneamente.

Dispositivo Bluetooth OPPURE BT PAIRING

La connessione iniziale

- Quando si connette un nuovo dispositivo Bluetooth, assicurarsi che si trovi nel raggio di copertura di 1 m.

1. Premere il tasto ✘ PAIR sul telecomando per accedere alla modalità "BT PAIRING".

(OPPURE)

a. Premere il tasto → (Sorgente) sul pannello superiore, quindi selezionare "BT". "BT" passa automaticamente in pochi secondi a "BT PAIRING" oppure a "BT READY" se presente un record di connessione.
b. Quando compare "BT READY", tenere premuto il tasto (Sorgente) nel pannello superiore della Soundbar per più di 5 secondi per visualizzare "BT PAIRING".

1. Selezionare "[AV] Samsung Soundbar Q6B-Series" all'elenco visualizzato.

- Quando la Soundbar è connessa al dispositivo mobile, sul display anteriore viene visualizzato [Nome dispositivo mobile] → "BT".

1. Riprodurre file musicali dal dispositivo, connesso tramite Bluetooth, tramite la Soundbar.

- Una volta connessa la Soundbar alla dispositivo mobile per la prima volta, utilizzare la modalità "BT READY" per la riconnessione.

Se il dispositivo non riesce a connettersi

• Se nell'elenco degli altoparlanti visualizzato sul dispositivo mobile è presente una Soundbar esistente (ad es. "[AV] Samsung Soundbar Q6B-Series"), eliminarla.
  • Quindi ripetere i passaggi 1 e 2.

Qual è la differenza tra BT READY e BT PAIRING?

• BT READY : In questa modalità, è possibile riconnettere qualsiasi TV o dispositivo mobile connesso in precedenza.
• BT PAIRING : in questa modalità, è possibile connettere un nuovo dispositivo alla Soundbar. (Premere il tasto ✝ PAIR sul telecomando o tenere premuto il tasto ➞ (Sorgente) nella parte superiore della Soundbar per più di 5 secondi mentre la Soundbar è in modo "BT".)

Note sulla connessione Bluetooth

• Individuare un nuovo dispositivo nel raggio di copertura di 1 m da connettere tramite Bluetooth.
• Se viene richiesto un codice PIN durante la connessione a un dispositivo Bluetooth, immettere <0000>.
• Nel modo di connessione Bluetooth, la connessione Bluetooth viene persa se la distanza tra la Soundbar e il dispositivo Bluetooth supera i 10 m.

- La Soundbar si spegne automaticamente dopo 18 minuti nello stato Pronto.

- La Soundbar potrebbe non essere in grado di effettuare la ricerca o la connessione Bluetooth correttamente nelle seguenti condizioni:

- Se la Soundbar è circondata da un potente campo elettrico.

- Se si effettua l'associazione di diversi dispositivi Bluetooth con la Soundbar in contemporanea.

- Se il dispositivo Bluetooth è spento, fuori posto o presenta malfunzionamenti.

- I dispositivi elettronici potrebbero causare interferenze radio. I dispositivi che generano onde elettromagnetiche, come ad esempio forni a microonde, LAN wireless e così via, devono essere tenuti lontano dall'unità principale della Soundbar.

• Il Soundbar supporta i dati SBC (44,1kHz, 48kHz).

• Effettuare il collegamento esclusivamente a un dispositivo Bluetooth che supporti la funzione A2DP (AV).
• Non è possibile collegare il Soundbar a un dispositivo Bluetooth che supporta soltanto la funzione HF (Hands Free).
• Una volta stabilito il collegamento tra la Soundbar e un dispositivo Bluetooth, selezionando "[AV] Samsung Soundbar Q6B-Series" dall'elenco dei dispositivi trovati, la Soundbar passa automaticamente al modo "BT".

- Disponibile solo se il Soundbar è elencato tra i dispositivi collegati al dispositivo Bluetooth. (Il dispositivo Bluetooth e il Soundbar devono essere stati collegati in precedenza almeno una volta).

• Il Soundbar appare nell'elenco dei dispositivi cercati del dispositivo Bluetooth solo se il Soundbar visualizza "BT READY".
• Quando si collega la Soundbar a un dispositivo Bluetooth, posizionare i due dispositivi il più vicino possibile.
• Maggiore è la distanza tra la Soundbar e il dispositivo Bluetooth, peggiore sarà la qualità dell'audio. Il collegamento Bluetooth potrebbe interrompersi se i dispositivi non rientrano nel range di copertura.
• Il collegamento Bluetooth potrebbe non funzionare come previsto in aree con scarsa ricezione.

- Potrebbero verificarsi rumori o malfunzionamenti sul dispositivo Bluetooth nelle condizioni seguenti:

• When the body is in contact with the signal transceiver on the Bluetooth device or Soundbar
• Negli angoli o in aree con ostacoli nelle vicinanze, come pareti o muri divisori, dove potrebbero verificarsi variazioni di corrente.
• Quando esposto a interferenze radio di altri prodotti che operano sugli stessi intervalli di frequenza, come apparecchiature mediche, forni a microonde e dispositivi LAN wireless.
• Ostacoli come porte e pareti possono comunque incidere sulla qualità dell'audio anche quando i dispositivi si trovano all'interno della portata effettiva.

- Tenere presente che non è possibile associare la Soundbar con altri dispositivi Bluetooth mentre l'opzione Bluetooth è in uso.

- Questo dispositivo wireless potrebbe causare interferenze elettriche durante il funzionamento.

Accensione Bluetooth Power (SOUND MODE)

Quando la funzione Accensione Bluetooth Power è attivata e il Soundbar è spento, se un dispositivo Bluetooth collegato in precedenza prova a collegarsi al Soundbar, il Soundbar si accende automaticamente.

1. Tenere premuto il tasto SOUND MODE sul telecomando per più di 5 secondi mentre si accende la Soundbar.
2. "ON-BLUETOOTH POWER" viene visualizzato sul display della Soundbar.

Disconnettere il dispositivo Bluetooth dalla Soundbar

È possibile scollegare il dispositivo Bluetooth dall'Soundbar. Per le istruzioni, vedere il manuale utente del dispositivo Bluetooth.

• L'Soundbar viene scollegato.
- Una volta disconnessa la Soundbar dal dispositivo Bluetooth, nel suo display frontale verrà visualizzato il messaggio "BT DISCONNECTED".

Disconnessione della Soundbar dal dispositivo Bluetooth

Premere il tasto → (Sorgente) sul pannello superiore o sul telecomando, quindi passare a un modo qualsiasi eccetto "BT".

• La disconnessione richiede tempo perché il dispositivo Bluetooth deve ricevere una risposta dalla Soundbar. (Il tempo di disconnessione potrebbe variare a seconda del dispositivo Bluetooth)
• Una volta disconnessa la Soundbar dal dispositivo Bluetooth, nel suo display frontale verrà visualizzato il messaggio "BT DISCONNECTED".

Connessione multipla Bluetooth

La Soundbar può essere connessa a 2 dispositivi Bluetooth contemporaneamente.

1. Connettere la Soundbar a un massimo di due dispositivi Bluetooth. (Consultare la pagina 28)
2. Riprodurre la musica da uno dei dispositivi Bluetooth connessi mentre ne sono connessi due.
3. Se la musica viene riprodotta dal dispositivo Bluetooth "B" durante la riproduzione dal dispositivo "A", viene avviata la riproduzione della musica sul dispositivo "B" e interrotta/messa in pausa automaticamente sul dispositivo "A".
4. Nelle versioni precedenti ad AVRCP V1.4, il tempo necessario per passare da un dispositivo che riproduce la musica all'altro potrebbe essere maggiore.

NOTE

• Il dispositivo può essere commutato tramite notifica o allarme su alcuni dispositivi.
• Alcuni dispositivi non supportano la connessione multipla Bluetooth.
• La modalità "BT PAIRING" si arresta quando nessun dispositivo viene accoppiato entro 3 minuti.
• La commutazione dei dispositivi potrebbe richiedere circa 7 secondi su alcune app.
• Se si cerca di connettere un 3º dispositivo Bluetooth, uno tra i dispositivi A o B verrà disconnesso. (Verrà disconnesso un dispositivo non attualmente in fase di riproduzione.)
• È possibile connettere solo un TV Samsung o 2 dispositivi Bluetooth contemporaneamente.
• La Soundbar verrà disconnessa dai dispositivi Bluetooth se riceverà una richiesta di connessione da una TV Samsung.

Utilizzo di Tap Sound

Toccare la Soundbar con il dispositivo mobile per riprodurre l'audio dal dispositivo mobile tramite la Soundbar.

• A seconda del dispositivo mobile, questa funzione potrebbe non essere supportata.
• Questa funzione è disponibile solo con i dispositivi mobili Samsung con Android 8.1 o versione successiva.

1. Attivare la funzione Tap Sound sul dispositivo mobile.
2. Per dettagli sull'attivazione della funzione, vedere "Attivare la funzione Tap Sound" di seguito.
3. Toccare la Soundbar con il dispositivo mobile. Selezionare "Avvia ora" nella finestra dei messaggi che viene visualizzata. Viene stabilita una connessione Bluetooth tra dispositivo mobile e Soundbar.

4. Riprodurre l'audio dal dispositivo mobile tramite la Soundbar.

5. Questa funzione collega un dispositivo mobile alla Soundbar via Bluetooth rilevando le vibrazioni che si verificano quando il dispositivo tocca la Soundbar.

6. Assicurarsi che il dispositivo mobile non tocchi un angolo appuntito della Soundbar. La Soundbar o il dispositivo mobile può graffiarsi o danneggiarsi.
7. Si consiglia di applicare una custodia al dispositivo mobile. Toccare leggermente l'ampia area nella parte superiore della Soundbar, senza esercitare una forza eccessiva.
8. Per usare questa funzione, aggiornare l'app SmartThings all'ultima versione.

A seconda della versione dell'app, questa funzione potrebbe non essere supportata.

Attivare la funzione Tap Sound

Usare l'app SmartThings per attivare la funzione Tap View, Tap Sound.

1. Eseguire l'app SmartThings sul dispositivo mobile.
2. Selezionare (≡→_) nella schermata dell'app SmartThings mostrata sul dispositivo mobile.
3. Impostare "Tap View, Tap Sound" su Attivo per consentire il funzionamento della funzione quando un dispositivo mobile si avvicina alla Soundbar.

NOTE

• Quando il dispositivo mobile è in modalità di risparmio energetico, la funzione Tap Sound non è in operazione.
• La funzione Tap Sound potrebbe non funzionare se ci sono dispositivi vicino alla Soundbar che causano interferenze radio come i dispositivi elettrici. Assicurarsi che i dispositivi che possono causare interferenze radio siano posizionati a una distanza sufficiente dalla Soundbar.

10 INSTALLAZIONE DEL SUPPORTO A PARETE

Precauzioni per l'installazione

• Installare solamente su pareti verticali.
- Non installare in luoghi caratterizzati da alte temperature e livelli di umidità.
- Verificare che la parete sia sufficientemente robusta da sostenere il peso del prodotto. In caso contrario, provvedere a rinforzare la parete o scegliere un altro luogo di installazione.
- Acquistare e utilizzare viti e ancoraggi di fissaggio adatti alla tipologia di parete scelta (cartongesso, ferro, legno, ecc.). Se possibile, fissare le viti di supporto ai montanti della parete.
- Acquistare viti per il montaggio a parete a seconda della tipologia e dello spessore del muro su cui si intende montare la Soundbar.

- Diametro: M5

– Lunghezza: si consiglia 35 mm o maggiore.

• Collegare i cavi dall'unità ai dispositivi esterni prima di installare la Soundbar sulla parete.
• Assicurarsi che l'unità sia spenta e scollegata dall'alimentazione prima di installarla. In caso contrario, potrebbero verificarsi scariche elettriche.

Componenti per il montaggio a parete

Guida per il montaggio a parete

x 2 x 2 (M4 x L10)

Rondella di fissaggio Vite

Supporto per montaggio a parete

1. Posizionare la Guida per il montaggio a parete contro la superficie della parete.

2. La Guida per il montaggio a parete deve essere livellata.

3. Se la TV è montata sulla parete, installare la Soundbar almeno 5 cm sotto la TV.

TV

Almeno 5 cm

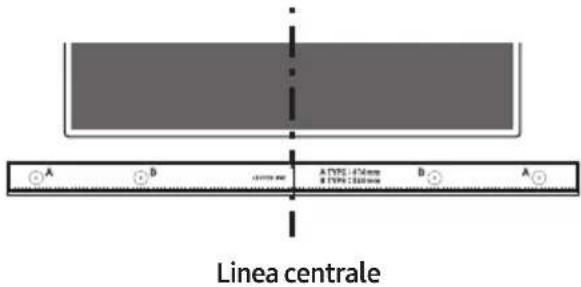

1. Allineare la Linea centrale della Guida per il montaggio a parete con il centro della TV (in caso di montaggio della Soundbar sotto la TV), quindi fissare la Guida per il montaggio a parete alla parete con del nastro adesivo.

- Se non si intende montare la Soundbar sotto una TV, posizionare la Linea centrale al centro dell'area di installazione.

A B Linea centrale A TYPE: 476 mm B TYPE: 280 mm B A

1. Con la punta di una penna o di una matita temperata forare il centro delle immagini A-TYPE su ciascuna estremità della Guida per contrassegnare i punti destinati ai fori delle viti di supporto, quindi rimuovere la Guida per il montaggio a parete.

A B A TPO C:10mm B TPO C:10mm A A

1. Utilizzando una punta da trapano delle giuste dimensioni, praticare un foro nella parete in corrispondenza di ciascun segno.

- Se i contrassegni non corrispondono alle posizioni dei prigionieri, accertarsi di inserire tasselli adeguati nei fori prima di inserire le viti di fissaggio. Quando si usano i tasselli, accertarsi che i fori praticati siano abbastanza larghi per i tasselli utilizzati.

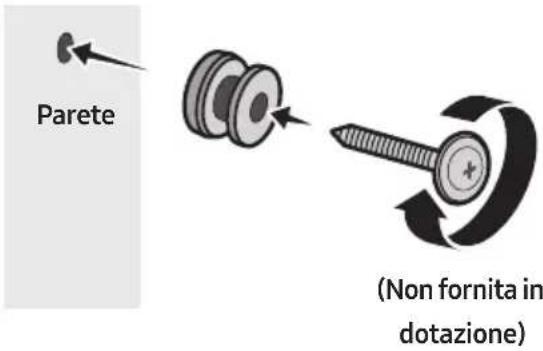

1. Far passare una vite (non fornita in dotazione) attraverso ciascuna Rondella di fissaggio, quindi avvitare saldamente ciascuna vite in un apposito foro.

Parete (Non fornita in dotazione)

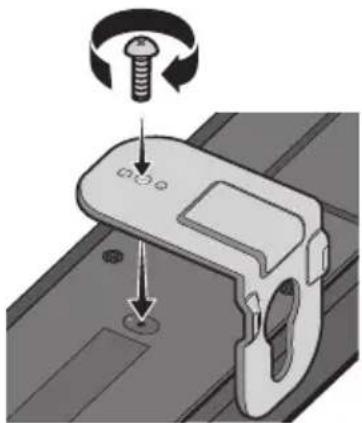

1. Installare 2 Supporto per montaggio a parete con l'orientamento corretto sul fondo della Soundbar, utilizzando 2 Viti.

- Durante l'assemblaggio, assicurarsi che la parte a sospensione dei Supporti per montaggio a parete sia situata dietro la parte posteriore della Soundbar.

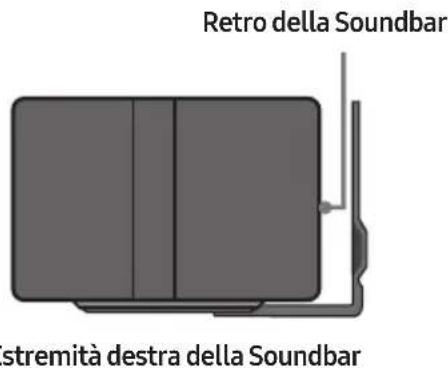

Retro della Soundbar stremità destra della Soundbar

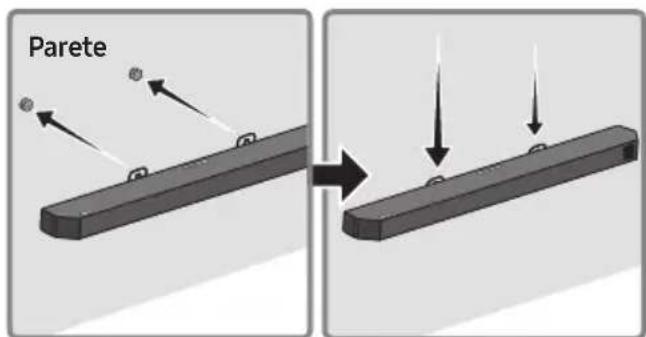

1. Installare la Soundbar con gli annessi Supporti per montaggio a parete appendendo i Supporti per montaggio a parete alle Rondelle di fissaggio sulla parete.

Parete

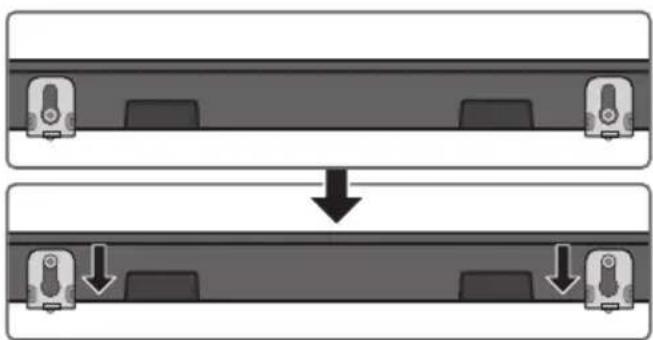

1. Far scorrere la Soundbar verso il basso come illustrato di seguito, in modo che le Supporto per montaggio a parete si appoggino saldamente sulle Rondella di fissaggio.

- Inserire le Rondella di fissaggio nella parte larga (fondo) delle Supporto per montaggio a parete, quindi far scorrere le Supporto per montaggio a parete verso il basso, in modo che le Supporto per montaggio a parete si appoggino saldamente sulle Rondella di fissaggio.

11 INSTALLAZIONE DELLA SOUNDBAR DI FRONTE AL TV

Collocare la Soundbar sul piedistallo di una TV.

3 cm o più

Come illustrato nell'immagine, allineare il centro della Soundbar con il centro del TV, quindi, prestando la massima attenzione, posizionare la Soundbar sul piedistallo del TV.

Per una qualità audio ottimale, posizionare la Soundbar ad almeno 3 cm dalla parte anteriore della TV.

NOTE

• Assicurarsi di collocare la Soundbar su una superficie piana e solida.
- Una distanza insufficiente dal TV può causare problemi acustici.

12 AGGIORNAMENTO DEL SOFTWARE

In futuro Samsung potrebbe fornire aggiornamenti del firmware del sistema della Soundbar.

Porta USB USB (5V 0.5A)

Se viene offerto un aggiornamento, è possibile aggiornare il firmware connettendo l'unità USB che contiene l'aggiornamento del firmware alla porta USB della Soundbar.

Aggiornamento USB

Una volta completato l'aggiornamento, tutte le impostazioni utente personalizzate vengono mantenute.

1. Collegare un'unità USB alla porta USB sul computer. Importante: assicurarsi che non siano presenti file musicali nell'unità USB. Questo potrebbe causare il mancato aggiornamento del firmware.

2. Andare a (samsung.com) → Selezionare il tipo di prodotto o inserire il numero di modello della Soundbar, quindi scaricare il file di aggiornamento più recente (tipo USB).

- Per ulteriori informazioni sull'aggiornamento, consultare la Guida all'aggiornamento.

1. Decomprimere il file di aggiornamento scaricato e copiare il file *.bin nella directory principale dell'unità USB.

2. Spegnere la Soundbar e connettere l'unità USB che contiene l'aggiornamento firmware alla porta USB sulla Soundbar.

3. Accendere la Soundbar e premere il pulsante (Sorgente) per selezionare la sorgente USB. Viene visualizzato "UPDATE": questo processo può impiegare fino a 3 minuti.

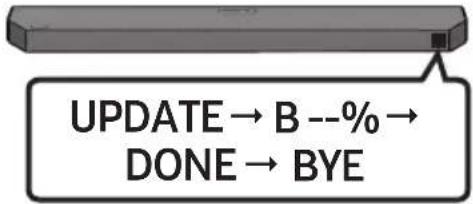

- Viene visualizzato il processo di aggiornamento del firmware UPDATE → B --% → DONE → BYE in sequenza: B, D o H può essere visualizzato in base al firmware aggiornato.

NOTE

• Al termine dell'aggiornamento, la Soundbar verrà riavviata automaticamente.
• Questo prodotto ha una funzione DUAL BOOT. Se l'aggiornamento del firmware non può essere eseguito, è possibile aggiornare nuovamente il firmware.
• Durante l'aggiornamento, non spegnere o rimuovere l'USB.
• Se l'aggiornamento non procede, ricollegare il cavo di alimentazione della Soundbar.
• Se la versione più recente è già installata, l'aggiornamento non verrà effettuato.
• A seconda del tipo di USB, l'aggiornamento potrebbe non essere supportato.
• Se la connessione al subwoofer non viene ristabilita automaticamente dopo l'aggiornamento, consultare la pagina 16.
• Se non è possibile effettuare l'aggiornamento, controllare se l'unità USB è difettosa.
• Gli utenti Mac OS dovrebbero utilizzare MS-DOS (FAT) come formato USB.

Ripristino

Parte superiore della Soundbar INIT OK

Con la soundbar attivata, premere il pulsante

- + (Volume) sul corpo in contemporanea per almeno 5 secondi. "INIT OK" viene visualizzato sul display e la Soundbar viene azzerata.

ATTENZIONE

- Tutte le impostazioni della Soundbar verranno ripristinate.

Assicurarsi di eseguire questa procedura soltanto se è necessario il ripristino.

13 RISOLUZIONE DEI PROBLEMI

Prima di contattare l'assistenza, controllare quanto segue.

La Soundbar non si accende.

→ Assicurarsi che il cavo di alimentazione della Soundbar sia inserita correttamente nella presa.

La Soundbar funziona in modo non regolare.

→Disinserire e reinserire il cavo di alimentazione.
→Scollegare il cavo di alimentazione dal dispositivo esterno, ricollegarlo e riprovare.
→In assenza di segnale, la Soundbar si spegne automaticamente dopo un certo periodo di tempo. Accendere la Soundbar. (Andare a pagina 7.)

Se il telecomando non funziona.

→Puntare il telecomando direttamente sulla Soundbar.
→Sostituire le batterie.

La Soundbar non emette suoni.

→Il volume della Soundbar è troppo basso o azzerato. Regolare il volume.
→ Quando è connesso un dispositivo esterno (STB, dispositivo Bluetooth, dispositivo mobile e così via), regolare il volume del dispositivo esterno.
→Per l'uscita audio della TV, selezionare Soundbar. (TV Samsung: Pagina iniziale (
→ Menu → Impostazioni ( Ⓧ → Tutte le impostazioni ( Ⓧ → Suono → Uscita audio → Seleziona Soundbar)
→Il collegamento del cavo alla Soundbar non può essere allentato. Rimuovere il cavo e ricollegarlo.
→Rimuovere completamente il cavo di alimentazione, ricollegarlo e accendere il prodotto.
→ Inizializzare il prodotto e riprovare. (Andare a pagina 37.)

Il subwoofer non emette suoni.

→ Assicurarsi che l'indicatore LED nella parte posteriore del subwoofer emetta una luce blu. Ricollegare la Soundbar e il subwoofer se l'indicatore lampeggia in blu o in rosso. (Andare a pagina 16.)
→Potrebbe verificarsi un problema se è presente un ostacolo tra la Soundbar e il subwoofer. Spostare i dispositivi in un'area libera da ostacoli.
→Altri dispositivi che inviano segnali in radiofrequenza nelle vicinanze potrebbero interrompere il collegamento. Tenere lontano il diffusore da questi dispositivi.
→Rimuovere e ricollegare la spina di alimentazione.

Il volume del subwoofer è troppo basso.

→Il volume originale del contenuto riprodotto potrebbe essere basso. Provare a regolare il livello del subwoofer. (Andare a pagina 12.)
→Avvicinare a sé il diffusore del subwoofer.

Se il TV non è collegato tramite HDMI TO TV (eARC/ARC).

→Assicurarsi che il cavo HDMI sia inserito correttamente nel terminale ARC. (Andare a pagina 19.)
→La connessione potrebbe essere impedita da un dispositivo esterno connesso (set-top box, console per videogame e così via). Connettere direttamente la Soundbar.
→HDMI-CEC potrebbe non essere attivo sulla TV. Attivare CEC sul menu della TV.
(TV Samsung: Pagina iniziale (→Menu → Impostazioni (→Tutte le impostazioni ( )
→ Connessione → Gestione dispositivi esterni → Anynet+ (HDMI-CEC) ACCESO)
→Per connettersi con eARC, la funzione eARC nel menu TV deve essere impostata su On.
(TV Samsung: Pagina iniziale (→Menu → Impostazioni (→) → Tutte le impostazioni (→) → Suono → Impostazioni avanzate → Modalità HDMI-eARC (Auto))

Nessun audio in ingresso quando ci si collega alla TV in modalità HDMI TO TV (eARC/ARC).

→Il dispositivo non è in grado di riprodurre il segnale di ingresso. Impostare l'uscita audio della TV su PCM o Dolby Digital. (Per una TV Samsung: Pagina iniziale ( → Menu → Impostazioni ( → Tutte le impostazioni ( → Suono → Impostazioni avanzate → Formato audio dell'uscita digitale)

La Soundbar non si connette tramite Bluetooth.

→ Quando si connette un nuovo dispositivo, passare a "BT PAIRING" per la connessione. (Premere il tasto ✗ PAIR sul telecomando o il tasto (Sorgente) sul corpo per almeno 5 secondi.)
→la Soundbar è collegata a un altro dispositivo, scollegarlo prima di cambiare dispositivo.
→Riconnetterlo dopo aver rimosso l'elenco dei diffusori Bluetooth sul dispositivo da connettere. (TV Samsung: Pagina iniziale (☐) → Menu → Impostazioni (☐) → Tutte le impostazioni (☐) → Suono → Uscita audio → Elenco altoparlanti Bluetooth)
→Il collegamento automatico della TV potrebbe essere disabilitato. Con la Soundbar in "BT READY", tenere premuto il tasto Sinistra sul telecomando della Soundbar per 5 secondi per selezionare ON-TV CONNECT. Se viene visualizzato il messaggio OFF-TV CONNECT, tenere premuto il tasto Sinistra per 5 secondi per cambiare selezione.
→Rimuovere e ricollegare la spina di alimentazione, quindi riprovare.
→ Inizializzare il prodotto e riprovare. (Andare a pagina 37.)

Il suono si interrompe se connesso tramite Bluetooth.

→Alcuni dispositivi possono causare interferenze radio se posizionati troppo vicino alla Soundbar, es. microonde, router wireless, ecc.
→Se il dispositivo connesso tramite Bluetooth si sposta troppo lontano dalla Soundbar, potrebbe causare l'interruzione dell'audio. Avvicinare il dispositivo alla Soundbar.
→Se una parte del corpo entra in contatto con il trasmettitore Bluetooth o il prodotto è installato su mobili di metallo, il suono potrebbe interrompersi. Verificare l'ambiente di installazione e le condizioni di utilizzo.

La connessione multipla Bluetooth non funziona.

→ Quando il TV è connesso alla soundbar, la connessione multipla Bluetooth potrebbe non funzionare. Scollegare la Soundbar dal TV e riprovare.
→Verificare se l'impostazione della connessione multipla Bluetooth è attivata. (Fare riferimento alla sezione "La Soundbar non si connette tramite Bluetooth.")
→Scollegare il dispositivo attualmente in corso di riproduzione, associare al dispositivo che si desidera collegare e ricollegare il dispositivo precedente.
→Se il suono non viene emesso neanche con una connessione adeguata, fare riferimento alla sezione “Il suono si interrompe se connesso tramite Bluetooth.”

La Soundbar non si accende automaticamente con il TV.

→ Quando si spegne la Soundbar mentre si guarda la TV, la sincronizzazione della potenza con la TV è disattivata. Spegnere la TV.

14 LICENZA

Dolby

ATMOS

Per inviare richieste di informazioni e domande sulle risorse open source, contattare Samsung Open Source (http://opensource.samsung.com).

16 NOTA IMPORTANTE SUL SERVIZIO

• Le figure e le illustrazioni del presente manuale utente sono fornite soltanto come riferimento. Possono differire rispetto all'aspetto effettivo del prodotto.
• È possibile che vengano addebitate delle spese amministrative nei seguenti casi:
  (a) l'uscita del tecnico in seguito a una chiamata non rileva difetti nel prodotto (ad es. nel caso l'utente abbia omesso di leggere questo manuale utente).
  (b) utente ha portato l'unità presso un centro di riparazione che non rileva difetti nel prodotto (ad es. nel caso l'utente abbia omesso di leggere questo manuale utente).

- L'importo di tali spese amministrative verrà comunicato all'utente prima di eseguire una visita a domicilio o un eventuale intervento di manutenzione.

17 SPECIFICHE E GUIDA

Specifiche

Nome del modello HW-Q60B / HW-Q64B
USB 5V/0,5A
Peso 3,5 kg
Dimensioni (L x A x P) 1030,0 x 57,0 x 105,0 mm
Temperatura di esercizio +5°C e +35°C
Umidità di esercizio 10 % e 75 %
AMPLIFICA TOREPotenza di uscita nominale	180W (30W x 6)
Formati di riproduzione supportati	Dolby 5.1ch / Dolby Digital Plus / Dolby TRUE HD / Dolby ATMOS / DTS Digital Surround / LPCM 8ch
POTENZA IN USCITA DEL DISPOSITIVO WIRELESSPotenza max. trasmettitore BTPotenza max. trasmettitore SRD	100 mW a 2,4 GHz – 2,4835 GHz25 mW a 5,725 GHz – 5,825 GHz
Nome del subwoofer PS-WB67B
Peso 5,5 kg
Dimensioni (L x A x P) 184,0 x 343,0 x 295,0 mm
AMPLIFICA TOREPotenza di uscita nominale	160W
POTENZA IN USCITA DEL DISPOSITIVO WIRELESSPotenza max. trasmettitore SRD	25 mW a 5,725 GHz – 5,825 GHz
Consumo energetico complessivo in standby (W) 2,0W
BluetoothMetodo di disattivazione porta	Tenere premuto il tasto SOUND MODE per più di 5 secondi per disattivare la funzione Bluetooth Power.

NOTE

• Samsung Electronics Co., Ltd si riserva il diritto di modificare le specifiche senza preavviso.
• Peso e dimensioni sono approssimativi.

Con la presente, Samsung dichiara che questa apparecchiatura radio è conforme alla Direttiva 2014/53/UE e ai relativi requisiti di legge del Regno Unito.

Il testo completo della dichiarazione di conformità è disponibile al seguente indirizzo:

http://www.samsung.com accedere alla pagina Supporto e immettere il nome del modello.

L'uso di questa apparecchiatura è consentito in tutti i Paesi dell'UE e nel Regno Unito.

[Corretto smaltimento delle batterie del prodotto]

(Applicabile nei Paesi con sistemi di raccolta differenziata)

Il simbolo riportato sulla batteria o sulla sua documentazione o confezione indica che le batterie di questo prodotto non devono essere smaltite con altri rifiuti al termine del ciclo di vita. Dove raffigurati, i simboli chimici Hg, Cd o Pb indicano che la batteria contiene mercurio, cadmio o piombo in quantità superiori ai livelli di riferimento della direttiva CE 2006/66.

Se le batterie non vengono smaltite correttamente, queste sostanze possono causare danni alla salute umana o all'ambiente.

Per proteggere le risorse naturali e favorire il riutilizzo dei materiali, separare le batterie dagli altri tipi di rifiuti e utilizzare il sistema di conferimento gratuito previsto nella propria area di residenza.

Corretto smaltimento del prodotto

(rifiuti elettrici ed elettronici)

(Applicabile nei Paesi con sistemi di raccolta differenziata)

Il simbolo riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori elettronici (quali caricabatterie, cuffia e cavo USB) non devono essere smaltiti con altri rifiuti al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dallo smaltimento dei rifiuti non corretto, si invita l'utente a separare il prodotto e i suddetti accessori da altri tipi di rifiuti, conferendoli ai soggetti autorizzati secondo le normative locali.

Gli utenti domestici, in alternativa alla gestione autonoma di cui sopra, potranno consegnare l'apparecchiatura che si desidera smaltire al rivenditore, al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici con superficie di vendita di almeno 400 m2 è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm.

Gli utenti professionali (imprese e professionisti) sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri rifiuti commerciali.

Per informazioni sugli impegni ambientali assunti da Samsung e gli obblighi normativi specifici del prodotto, ad es. REACH, WEEE, batterie, visitare la pagina

Specifiche per la progettazione ecocompatibile degli alimentatori esterni :

www.samsung.com/global/ecodesign_component

Bassokaiuttimen takaosa Bassokaiuttimen takaosa

Effect Intrare			leşire
			Doar cu subwoofer	Cu subwoofer și cu kitul de difuzoare wireless spate
SOUND MODE	SURROUND SOUND	2.0 canale	3.1 canale 5.1 canale
		5.1 canale 3.1 canale	5.1 canale
		Dolby Atmos® 3.1 canale	5.1 canale
	GAME	2.0 canale	3.1 canale 5.1 canale
		5.1 canale 3.1 canale	5.1 canale
		Dolby Atmos® 3.1 canale	5.1 canale
	ADAPTIVE SOUND	2.0 canale	3.1 canale 5.1 canale
		5.1 canale 3.1 canale	5.1 canale
		Dolby Atmos® 3.1 canale	5.1 canale
	DTS VIRTUAL:X	2.0 canale	3.1 canale 5.1 canale
		5.1 canale 3.1 canale	5.1 canale
		Dolby Atmos® 3.1 canale	5.1 canale
	STANDARD	2.0 canale	2.1 canale 2.1 canale
		5.1 canale 3.1 canale	5.1 canale
		Dolby Atmos® 3.1 canale	5.1 canale
