MANUALE UTENTE SR10M701WUW SAMSUNG

• Prima di utilizzato quello prodotto, leggere attendamente le istruzioni.
  Solo per uso in interno.

SAMSUNG

Sommario

03 Informazioni di sicurezza
08 Installazione Accessori/Note per l'installazione
10 Ricarica Ricarica automatica / Ricarica / Batterie scariche (Lo)
12 Uso di POWERbot Accensione e spegnimento / Selezione della modalita di pulizia / Uso delle funzioni di pulizia speciali

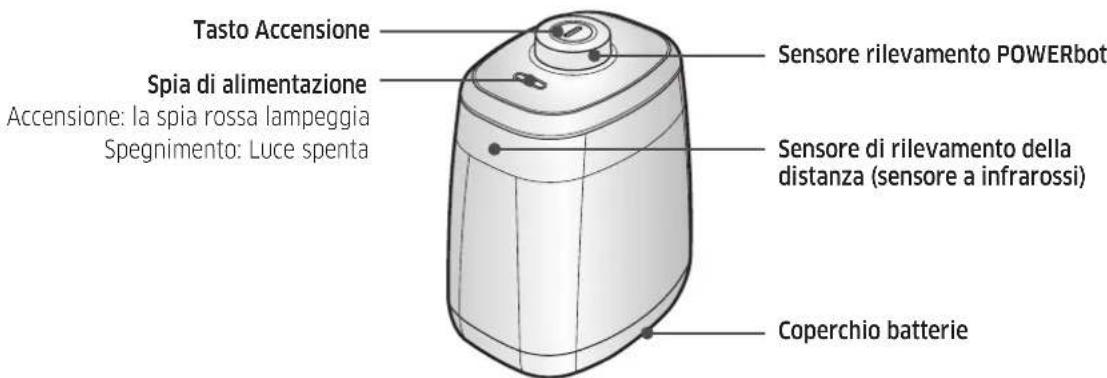

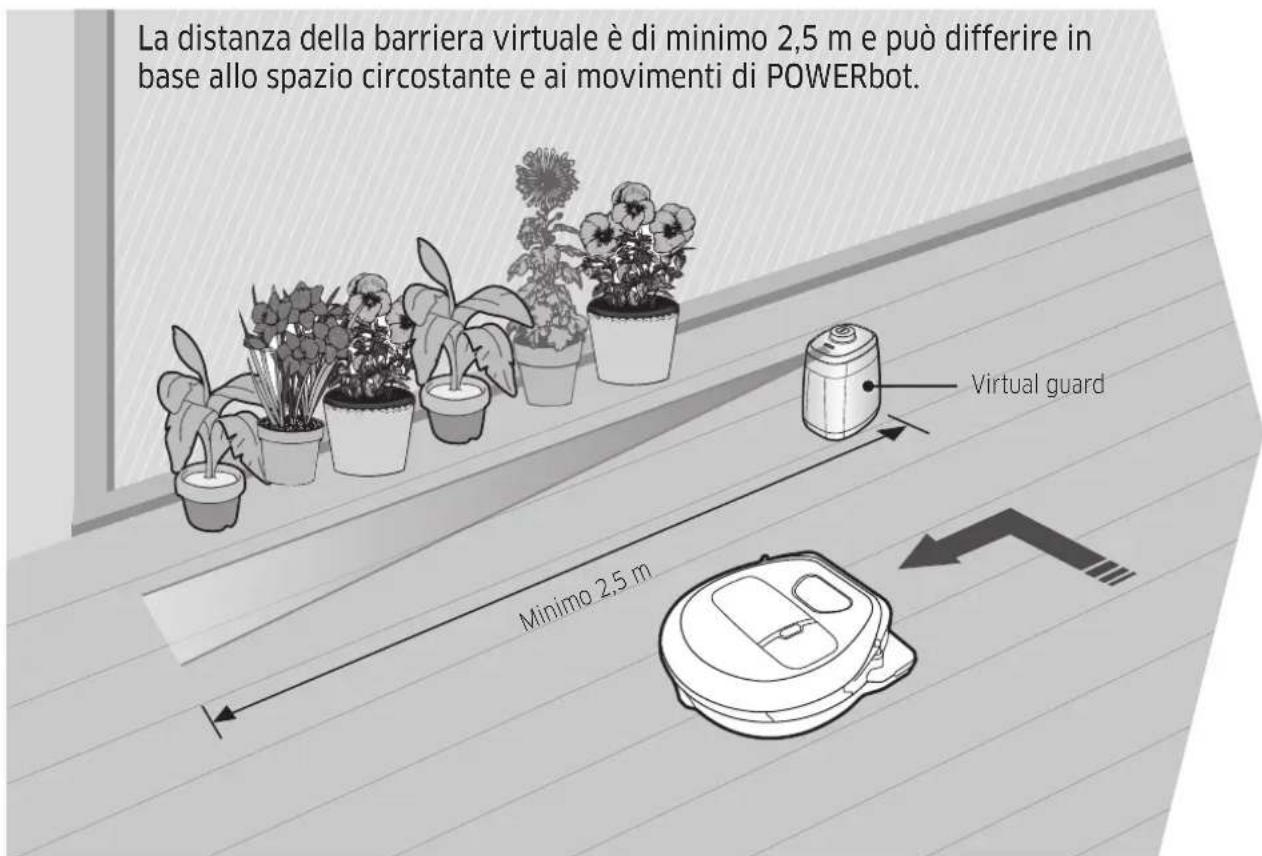

15 Installazione della Virtual guard Nomenclatura delle parti della Virtual guard / Inserimento delle batterie

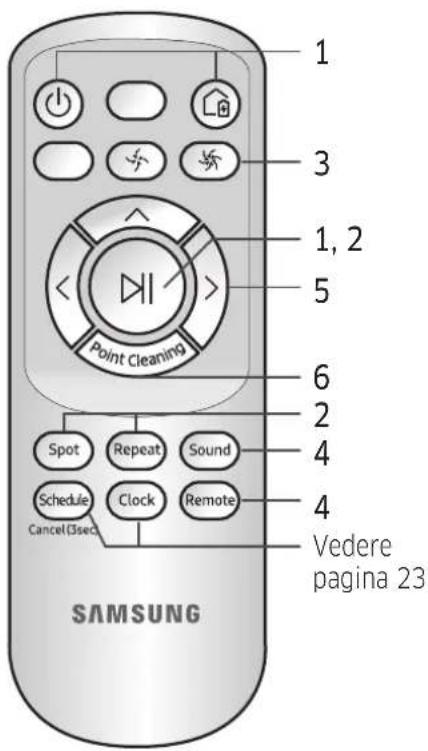

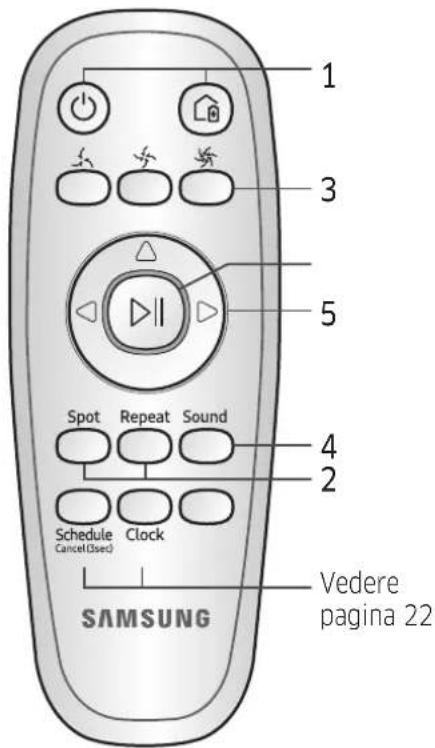

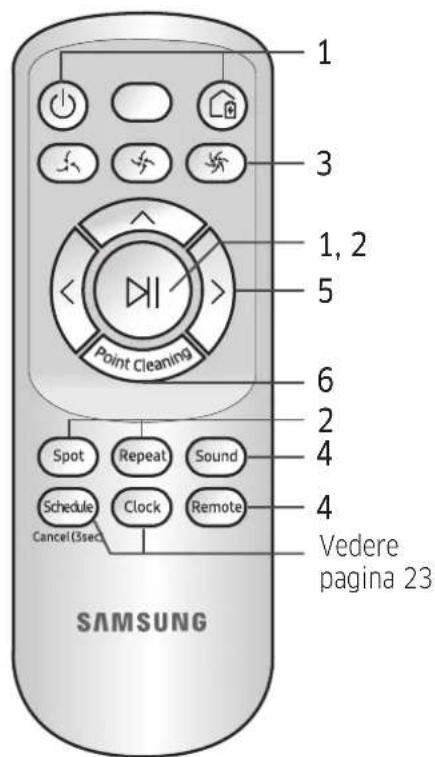

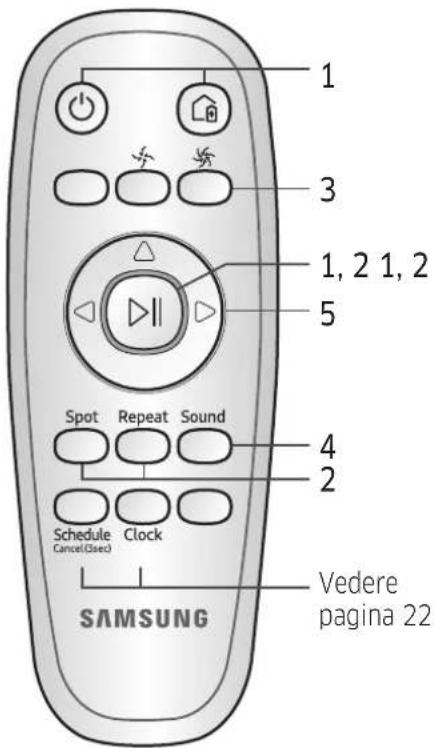

17 Uso del telecomando

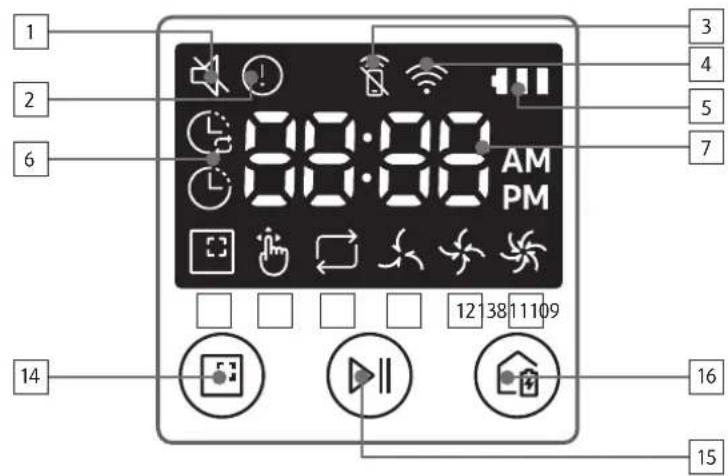

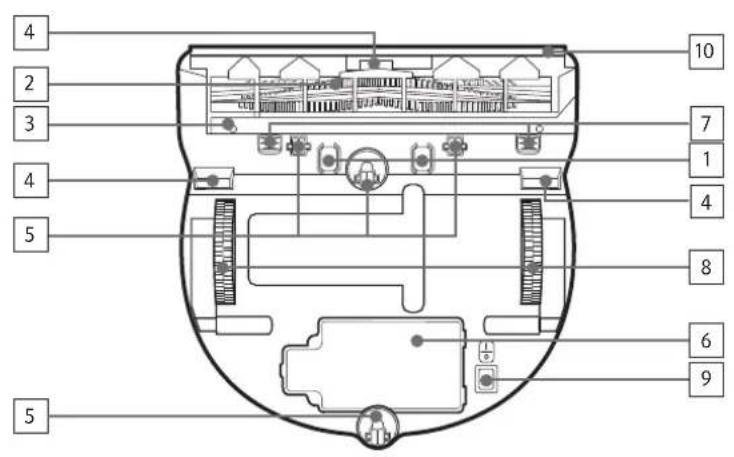

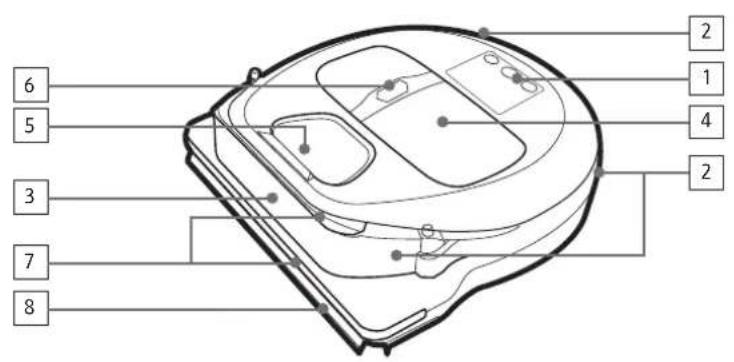

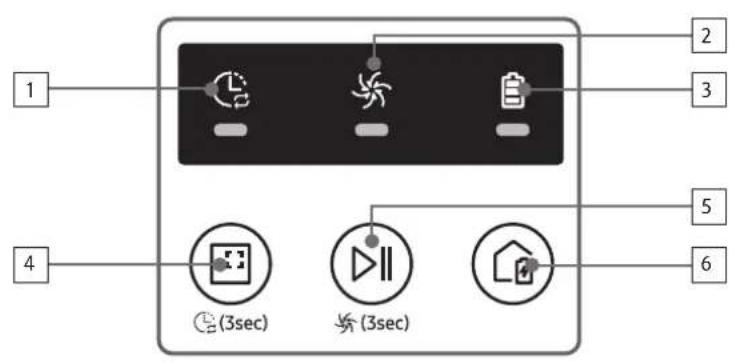

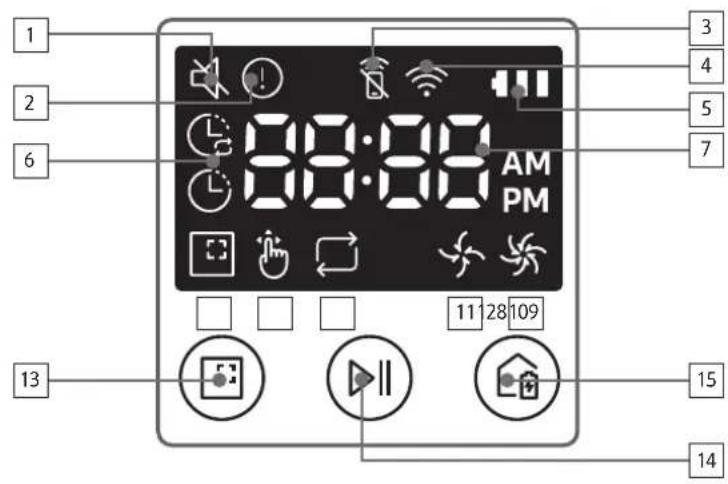

20 Nomenclatura delle parti Alto/Fondo/Display

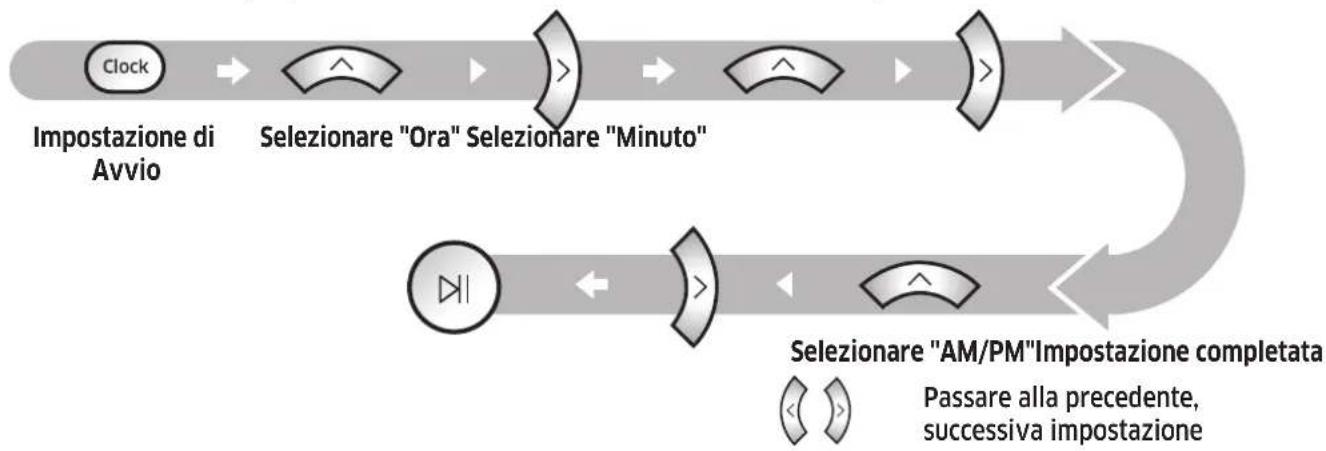

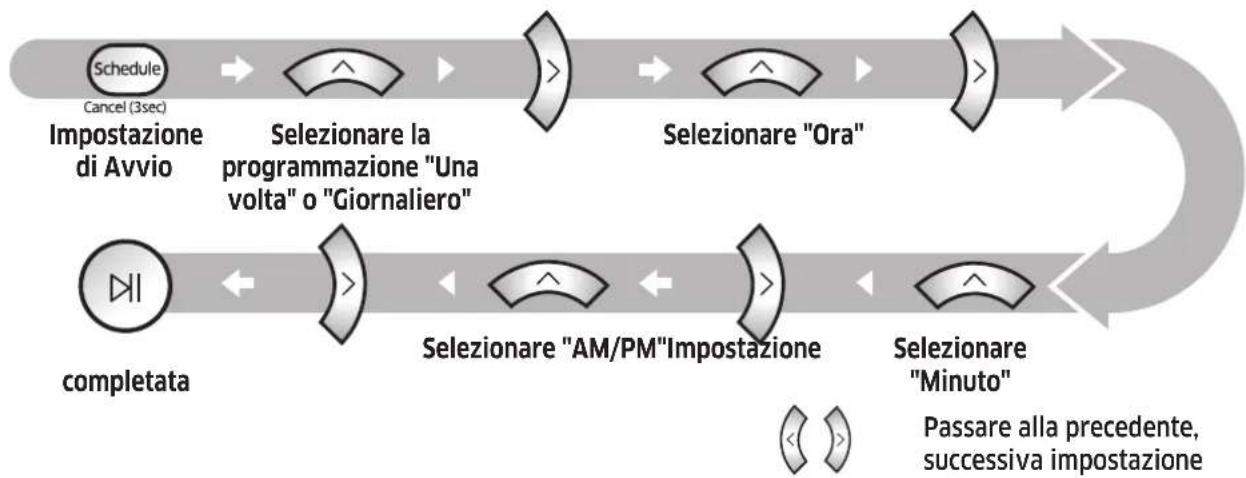

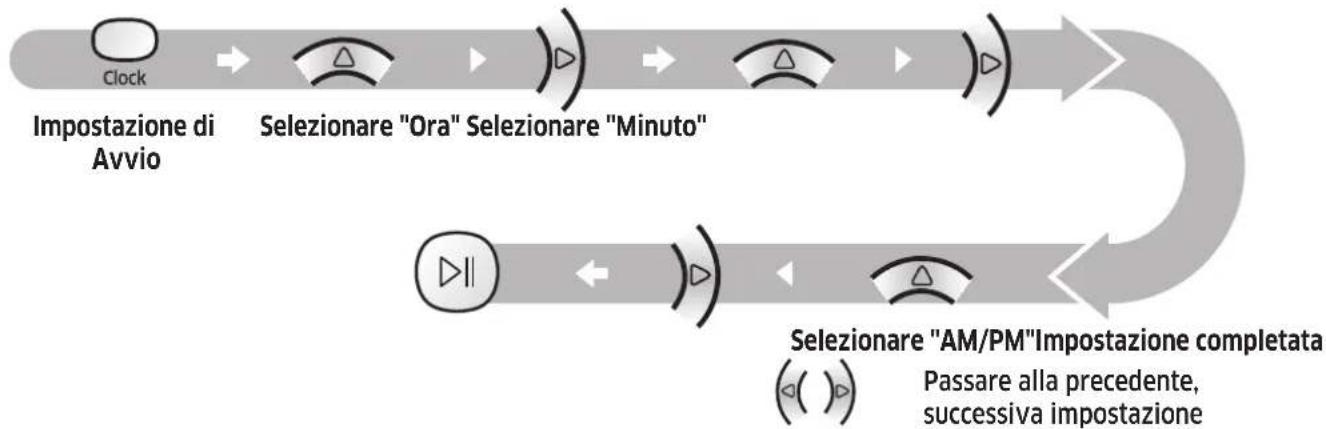

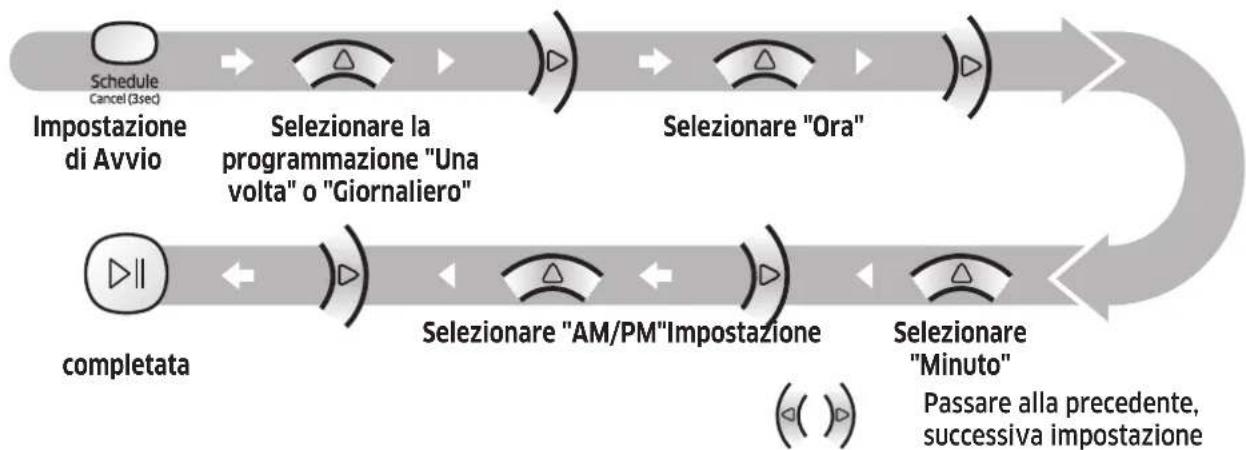

22 Impostazione dell'orario / della programmazione Impostazione dell'orario / Impostazione della programmazione

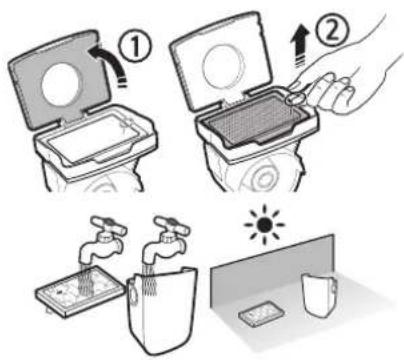

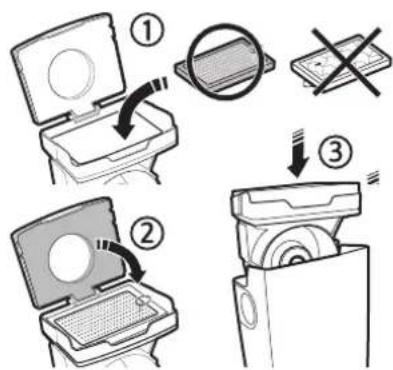

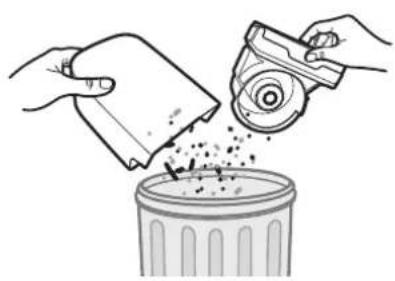

25 Pulizia e manutenzione Pulizia del contentitore di raccolta polvere / Pulizia dei sensori e della telecamera / Pulizia della spazzola e della bocchetta automatica / Pulizia della ruota di guida

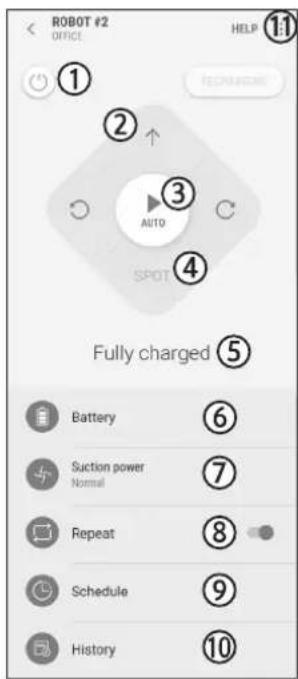

27 App Samsung Connect
31 Note e precauzioni Ricarica / Uso / Pulizia e manutenzione / Informazioni sulla batteria / Informazioni sul sensore IrDA

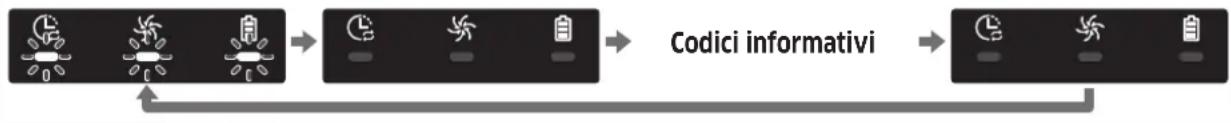

33 Codici informativi
35 Risoluzione dei problemi
39 Avvertenze sulla batteria
40 Dichiarazione Open Source
41 Specifique

Informazioni di sicurezza

INFORMAZIONI DI SICUREZZA

• Prima di utilizzato il prodotto, leggere attendamente quello manuale e conservarlo per future consulzioni.

• Dal momento che queste istruzioni coprono diversi modelli di prodotto, le caratteristiche dell'aspirapolvere acquistato potrebbero differire leggermente da quanto descririto in quello manuale.

SIMBOLI DI ATTENZIONE/AVVERTENZA UTILIZZATI

AVVERTENZA	Indica il possibile rischio di lesioni gravi perfino mortali.
ATTENZIONE	Indica il rischio di lesioni personali o danni materiali.

ALTRISIMBOLIUTILIZZATI

NOTA	Indica che il testo che segue contiene informazioni importanti.

• Per ulteriori informazioni sull'impegno ambientale di Samsung e sugli obblighi normativi specifici dei singoli prodotti es. REACH visitare la pagina: samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data-corner.html

Informazioni di sicurezza

ISTRUZIONI DI SICUREZZA IMPORTANTI

Durante l'uso di apparecchiature elettriche, è necessario seguire alcune precauzioni di base, tra le quali:

LEGGERE TUTTE LE ISTRUZIONI PRIMA DELL'USO DI POWERbot.

Scollegare il prodotto alla presa di corrente in caso di inutilizzato o prima di effettuire la manutenzione.

AVVERTENZA: per ridurre il rischio di incendio, scariche elettriche o lesions:

GENERALE

• Usare il prodotto solo secondo quando descririto in quello manuale.
  Non utilisezare POWERbot o il caricabatterie / docking station se presentano danni.
• In caso di malfunzionamento, caduta, danni, permanenza all'esterno o immersione in acqua del robot aspirapolvere o del caricabatterie, rivolgersi a un Centro di assistenza autorizzato.
  Non toccare POWERbot o il caricabatterie / docking station con le mani bagnate.
• Usare il prodotto solo su superfici asciutte e in interno.
• Questo apparecchio più essere utilizzato da bambini di età superiore agli 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali oswana esperienza o conoscenza del prodotto solo sotto la supervisione di una persona responsabile o nel caso in cui abbiano ricevuto informazioni specifiche sull'uso sicuro dell'apparecchio e ne abbiano compreso i rischi adesso associati. Non consentire ai bambini di giocare con l'apparecchio. La pulizia e la manutenzione dell'apparecchio non può eseguita da minori perché la diretta supervisione di un adulto.

• Non modificare la spina polarizzata per adattarla a una presa non polarizzata o a un cavo di prolunga.
• Non utilizzato in esterno o su superfici bagnate.
• Scollegare il caricabatterie / docking station alla presa elettrica in caso di inutilizzato e prima di effettuare la manutenzione.
• Usare solo il caricabatterie / docking station forniti in dotazione dal costruttore.
  Non usare un cavo o una spina di alimentazione danneggiati o una presa allentata.
• Non trasportare il prodotto tirandolo per il cavo, non utilizzato il cavo come una maniglia, non incastrare il cavo chiudendo una porta, non far passare il cavo intorno a bordi o angoli taglienti. Tenere il cavo lontano da superfici bollenti.
  Non utilizzato prolonghe o prese con una capacité di corrente inadequata al carico.
• Non scollegare la spina di alimentazione tirandola per il cavo. Per scollegare il prodotto, afferrare la spina, non il cavo.

ITALIANO-04

• Non après o bruciare le batterie poiché potrebbero esplodere ad elevate temperature.
• Non tentare di aprire il caricabatterie / docking station. Le riparazioni devono essere eseguite esclusivamente da un centro assistenza clienti qualificato.
• Non esporre caricabatterie / docking station a temperature elevate, umidità o vapore di alcun genere.

POWERbot

• Non aspirare oggetti rigidi, appuntiti o taglienti come vetro, chiodi, viti, monete o similili.
• Non utilizzatorawnenza fittro.Durante la manutenzione dell'unità,non inseire dita o altri oggetti nel comparto della ventola per evitare lesions in caso di attivazione accidentale del prodotto.
• Non insertire oggetti estranei nelle aperture di ventilazione. Non utilizzare se le aperture sono ostruite; mantenerle libere da polvere, residui, capelli o qualunque oggettto possa ridurre il flusso dell'aria.
• Non aspirare sostanze tossiche (candeggina, ammoniaca, disgorgante idraulico).
• Non aspirare oggetti ardenti o che producono fumo, quali sigarette, fiammiferi o braci.
• Non utilizzato per aspirare liquidi infiammabili o combustibili quali benzina, né usare in luoghi dove tali sostanje potrebbero essere presenti.
• Non usare in luoghi in cui siano presenti candele o lampade da ravolo appoggiate al pavimento.
• Non usare in luoghi in cui siano presenti fiamme libere (camini o stufe).
• Non usare in luoghi in cui siano presenti alcohol distillato, diluenti, portacenere con sigarette accese, ecc.
• Non usare POWERbot in spazi ristretti in cui siano presenti vapori rilasciati da vernici a base d'olio, diluenti, antitarme, polveri infiammabili o altri vapori esplosivi o tossici.
• In caso di uso intensivo o temperature estreme, dalle batterie può fuoriscire liquido. Se il liquido fuoriuscito entra a contatto con la pelle, lavare immediamente con acqua. Se il liquido fuoriuscito entra a contatto con gli occhi, lavare immediamente con acqua corrente per almeno 10 minuti. Consultare un medico.

Informazioni di sicurezza

AVVERTENZA

Tensionenominale

Evitare qualsiasi rischio di incendio o scariche elettriche.
- Non danneggiare il cavo di alimentazione.
- Non estrarre il cavo di alimentazione con forza eccessiva e non toccare la spina con le mani bagnate.
- Utilizzare solo una fonte di alimentazione da 100-240 V~ e non utilizzato una presa multipla che alimenti più dispositori. contemporaneamente. (non lasciare il cavo di alimentazione appoggiato a terra).
Non usare un cavo o una spina di alimentazione danneggiati o una presa allentata.

Rimuovere polvere e sostanje estranee dai poli e dai contatti della spina elettrica.

Rischio di scarica elettrica o malfunzionamento.

AVVERTENZA

Prima dell'uso

Non usare POWERbot vicino a materiali combustibili.
Non posizionare vicino a candele accese, lampade da ravolo, camini o materiali infiammabili quali benzina, alcool, diluenti, ecc.
▶ POWERbot è inteso per un uso domestico, pertanto se ne sconsiglia l'uso in attici o seminterrati, in magazzini, edifici industriali, all'esterno, su tavoli o scaffali o in luoghi caratterizzati da umidità come lavanderie e bagni.
- In caso contrario POWERbot potrebbe subire danni o funzionare in modo anomalo.
- POWERbot non deve attraversare pozze di liquido o entrare a contatto con liquidi.
- Se le ruote atraversano un liquido, POWERbot potrebbe riportare gravi danni e contaminare autre aree lungo il suo passaggio.
Non versare liquidi sul caricabatterie.
- Pericolo di scariche elettriche o incendi.

Non usare il caricabatterie per scopi diversi da quelli per i quali è stata progettato.
- Il caricabatterie potrebbe subire gravi danni o potrebbe insorgere un rischio di incendio.
Per la propria sicurezza, Maintainere sempre il sensore di dislivello pulito.

AVVERTENZA

Utilizzo

• Se si avvertono odori o rumori insoliti o sinota del fumo fuoriuscire da POWERbot, spegnere immediamente l'apparecchio agenda sull'interruttore di emergenza postosul fondo di POWERbot e contattare unCentro di assistenza autorizzato.

AVVERTENZA

Pulizia e manutenzione

Se il cavo di alimentazione è danneggiato, contattare un Centro di assistenza autorizzato per richiederne la sostituzione da parte di un technician certificato.

• Pericolo di scariche elettriche o incendi.

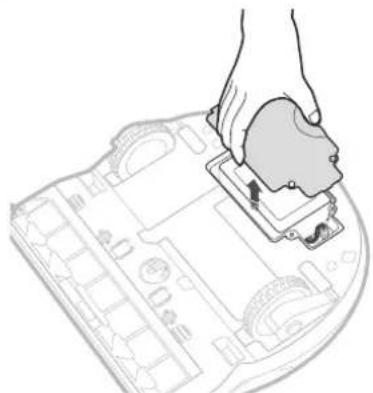

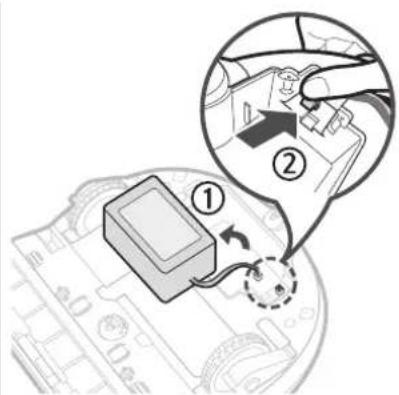

  Per sostituire le batterie, rivolgersi ad un Centro di assistenza autorizzato Samsung Electronic.
• L'uso di batterie di altri prodotti cui provocare malfunzionamenti.

ATTENZIONE

Prima dell'uso

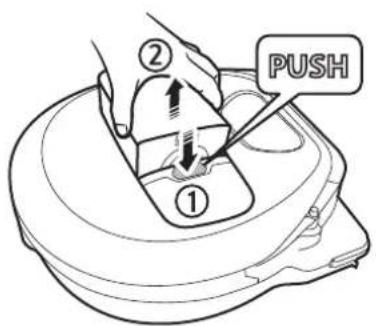

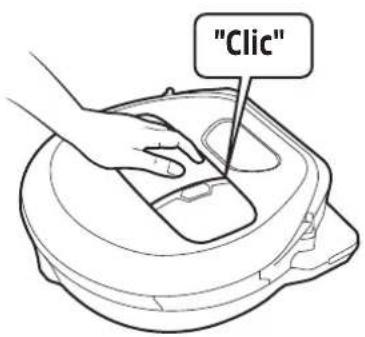

• Prima di avviare POWERbot inseire il contentitore di raccolta polvere.
• Prestare attenzione alle seguenti condizioni per effettuire una ricarica corretta delle batterie.
• Accendere sempre la docking station.
• Installare la docking station in un luogo fácilmente individabile da POWERbot.

• Non lasciare oggetti davanti alla docking station.

• Durante l'installazione della docking station, non lasciare cavi sul pavimento che potrebbero bloccare i movimenti di POWERbot.
  Non usare POWERbot su pavimenti scuri.

• POWERbot potrebbe non essere in grado di funzionare regolarmente.

Non posizionare oggetti a meno di 0,5 m sui lati e 1 m sulla parte anteriore della docking station.
- Accertarsi che i contatti della docking station non siano danneggiati o coperti da sostanze estranee.
Non installment la docking station su un pavimento nero o scuro.

• Se il pavimento intorno alla docking station è scuro, il robot potrebbe non riuscire a raggiungere la base per effettuire la ricarica.

• Prima di avviare la pulizia, rimuovere qualsiasi oggetto possa ostacolare il movimento di POWERbot (ad esempio i giochi per bambini).
  Nonutilizzare POWERbot in luoghi vicini troppo angusti per il raggio di curvatura di POWERbot (0,5 m o meno).
  Se una spazzola o il coperchio di una spazzola non è montato correttamente, si potrebbe graffiare il pavimento o il prodotto potrebbe non funzionare regolarmente.

• Prima di azionare il POWERbot, rimuovere gli oggetti che potrebbero rompersi quali cornici, specchi e oggetti in porcellana in modo che POWERbot sia libero di muoversienza fermarsi.

ATTENZIONE

Utilizzo

L'uso di POWERbot su un tappeto spesso potrebbe danneggiare sua POWERbot sua il tappeto.
- POWERbot non è in grado di passare su tappeti spessi nelle 1 cm.
Non usare POWERbot su tavoli o superfici sopraelevate.
- Il robot potrebbe cadere e subire danni.

• POWERbot potrebbe urtare sedie e gambe di tavoli, pertanto si consiglia di spostarli prima di azionare il robot al fine di consentire una pulizia rapida ed efficente.
• Durante il funzionamento di POWERbot, non sollevarlo da terra o spostarlo in un'altra zona della casa.

• Quando si trasporta POWERbot, non afferrarlo dalle ruote di guida.
  Non posizionare oggetti sopra POWERbote sulla telecamera poiché potrebberofunzionare in modo scorretto.
  Rimuovere eventuali sacchetti di carta o plastica di granidi dimensioni prima di usare POWERbot poiché potrebbero bloccarne l'aspirazione.
  Non indirizzare direttamente il punctatore grosso versuso persone o animali.
  Non sdraiarsi a terra intorno a POWERBOT,.
  dontre e in funzione.

• I capelli potrebbero rinanere intrappolati nella spazzola principale causando lesions.

ATTENZIONE

Pulizia e manutenzione

Attenersi alle seguentiindicazioni per evitare dannia POWERbot.
- Non pulire POWERbot spruzzandovi sopra acqua o usando benzina, diluenti, acetone o alcool.
Non disassemblare o riparare autonomamente POWERbot. Tale operazione deve essere effettuata da un technician qualificato.

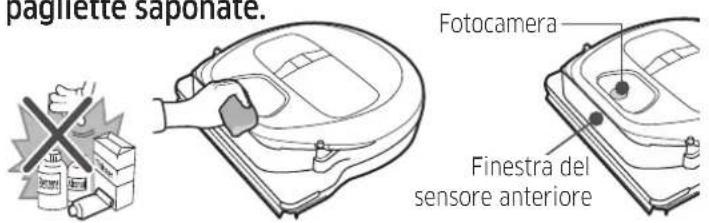

- Mantenere sempre puliti il sensore degli ostacoli, il sensore di dislivello e la lente della teilecamera.
- In caso si accumuli dello sporco, i sensori potrebbero non funzionare correttamente.

Installazione

La docking station deve essere sempre accesa e collegata alla presa elettrica.

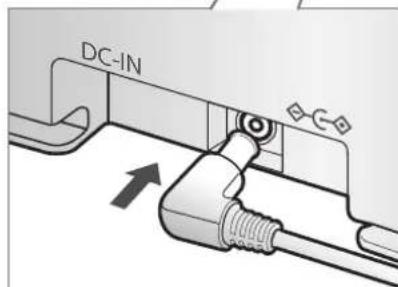

1 Collegare la spina del caricabatterie alla docking station

2 Collegare il cavo di alimentazione alla docking station

Quando si usa il caricabatterie, il lato con l'adesivo deve essere rivolto verso il basso.

3 Collegare la spina di alimentazione alla presa di corrente

ITALIANO-08

Accessori

Telecomando (Opzionale)	Batterie (Tipo AAA) (Opzionale)	Manuale dell'utente Filtrò di ricambio (Opzionale)
Docking station Cavo	di alimentazione Caricabatterie Virtual guard (Opzionale)

• Gli accessori in dotazione al prodotto possono variate in base al modello acquistato.
  ※ Specifiche delle batterie
  SR1M70 series : Ioni di Litio 21.6 V , 1800 mAh, 6 celle
  SR2M70** series : Ioni di Litio 21.6 V , 3600 mAh, 12 celle

Note per l'installazione

Nota

Installare la docking station in un luogo che presenti pavimento e pareti a livello.

E'meglio installare la docking station lungo la scanalatura dei pavimenti in legno.

• Se l'interruttore di emergenza è spento, POWERbot non effettuerà la ricaricaanche se collegato alla docking station.

Accendere sempre la docking station.

• Se la docking station non è alimentata, POWERbot non sare in grado di effettuare la ricarica automatica.
• Se POWERbot viene lasciato scollegato alla docking station, la batteria si scaricherà nel tempo.

Se il robot aspirapolvere è in modalità risparmio energetico, l'alimentazione non si attivera nemmeno spegnendo e riaccendendo l'interruttore di emergenza. Tenere premuto il tasto [Start/Stop] sul POWERbot per disattivare la modalità di risparmio energetico.

Ricarica

Una volta completata la prima ricarica (dopo l'acquisto) POWERbot cui essere utilizzato per 60 min. in modalità Normale (vedere a pagna 39 per i tempi di ricarica).

Ricarica Smart

Se la carica di POWERbot si esaurisce in modalità di pulizia Auto,esso ritornera automaticamente alla docking station e riprenderà la pulizia dell'area una volta che la carica delle batterie abbia raggiunto i due terzi della capacité massima. (max 2 volte).

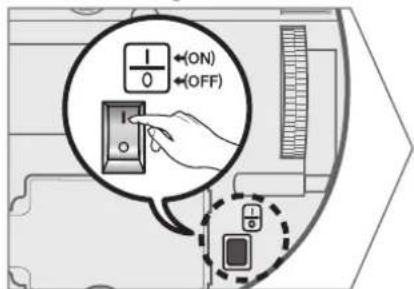

1 Attivare l'interruttore di emergenza posto sul fondo

E' necessario attivare l'interruttore di emergenza per accendere POWERbot. Premere e rilasciare il tasto

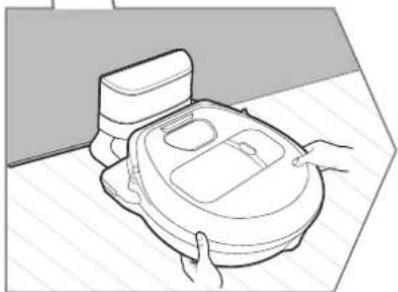

2 Effettuare la ricarica manuale di POWERbot posizionandolo nella docking station.

Verificare l'allineamento dei contatti di ricarica su POWERbot e sulla docking station.

ITALIANO-10

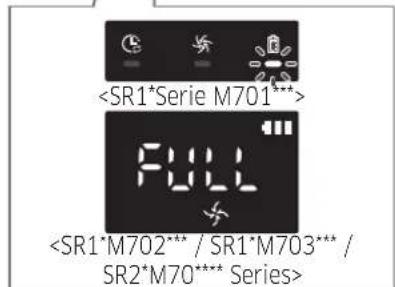

3 Controllare lo stato della carica.

Per SR1M701 Series, durante la ricarica la spia di ricarica lampeggia ad intervalli di 1 sec. e la spia rimane accesa al termine della ricarica. Per SR1M702 / SR1M703/ SR2M70* Series, "si accenderà in base all'andamento della ricarica nelle si accenderà "FULL" al termine della ricarica.

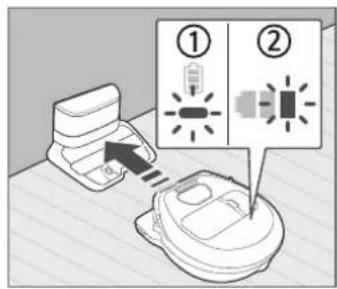

Ricarica automatica

Se la spia di carica della batteria lampeggia ad intervalli di 0,4 sec., POWERbot tornerà automaticamente alla docking station per effettare la ricarica.

2. SR1*M70***/SR2*M70*** Series

Quando la spia della batteria lampeggia durante la pulizia, POWERbot ritorna alla base di ricarica per eseguire automaticamente la ricarica delle batterie.

Ricarica

E' possible indicate all'aspirapolvere POWERbot di recarsi alla docking station durante il processo di pulizia.

Batterie scariche (Lo)

Effettuare la ricarica manuale di POWERbot posizionandolo nella docking station.

Azioni da intraprendere se la ricarica non viene eseguita:

Verificare l'installazione della docking station quando:

la docking station è situata in una posizione non facilemente accessibile da POWERbot.
la distanza tra la docking station e POWERbot è superiore a 5 m.
- POWERbot potrebbe impiegare molto tempo per raggiungere la docking station

Caricare manualmente POWERbot quando:

la docking station e posizionata in un angolo
la batteria è Completely scarica
▶ POWERbot è bloccato da un ostacolo (mobile, ecc.)

• POWERbot non può scavalcare una soglia vicina alla docking station (l'altezza massima della soglia che POWERbot è in grado di scavalcare è di 1,5 cm).

• quando la spia di carica della batteria lampeggia e sul display appeare "Lo"
  quando la spia di carica della batteria lampeggia (applicable a SR1M701* Series)
  ▶ POWERbot è impostato in modalità di pulizia Spot o Manual

ITALIANO-11

Uso di POWERbot

E necessario attivare l'interruttore di emergenza poso sul fondo prima di usare POWERbot.

Accensione e spegnimento

Premere il tasto per più di 3 secondi

• Quando POWERbot non viene utilizzato per 30 min.;

SR1M70U / SR2M70U Series: Attiva la modalità di risparmio energetico.

SR1M70W / SR2M70W Series: Torna automaticamente alla docking station per effettuare la ricarica.

Avviamento della modalità di pulizia Auto

Premere e rilasciare quello tasto. POWERbot si sposta ed inizia a pulire automaticamente una volta le aree impostate.

• Interruzione della pulizia: Premere e rilasciare il tasting

Uso della modalità modalità pulizia Spot

POWERbot effettua una pulizia accurata di una specifica zona.

Ricarica

Premendo quello tasto è possibile impostare POWERbot perché esegua automaticamente la procedura di ricarica alla base durante la pulizia.

ITALIANO-12

Selezione della modalità di pulizia

Modalità di pulizia	Come selezionarla	Icona visualizzata
		SR1*M702***SR1*M703***SR2*M70****	SR1*M701***
Pulizia Auto
Pulizia Spot
Pulizia Repeat	Repeat* Premere [A,B], [C,D]Repeat sul telecomando quando premere [Avvia/Stop].		-
Pulizia Manual	* La modalità di pulizia Manual più essere impostata mediante i tasti di controllo direzionale del telecomando.		-

• Se POWERbot non riesce a tornare alla docking station, attiverà la modalità di risparmio energetico ed il pannello verrà disattivato.
  Per uscire alla modalita di risparmio energetico, premere il tasto [Avvia/Stop] o [Accensione sul corpo del telecomando.
  ※ Se la pulizia Autoiene terminata entro 15 minuti, POWERbot effettuera una seconda pulizia.

ITALIANO-13

Uso di POWERbot

Metodi di pulizia per anni modalità

Pulizia Auto

Effettua una pulizia delle aree impostate. SR1*M701** Series: Effettua una pulizia continua fino all'esaurimento della batteria.

Pulizia Spot

Effettua la pulizia accurata di un'area specifica. Questa modalità cui essere utilizzata per pulire briziole di pane o dolci.

Pulizia Manual

Per pulire un'area
specifica e possiblce
spostare POWERbot
mediante telecomando. Questa funzione non è disponibile nella serie SR1*M701***

Pulizia Repeat

Effettua una pulizia continua fino all'esaurimento della batteria. * Questa funzione non è disponibile nella serie SR1M701**

Nota

• Se viene attivata la funzione Auto e Repeat, POWERbot esegue per primo la pulizia dell'area vicino alla docking station.

Uso delle funzioni di pulizia speciali

Funzione di pulizia	Funzionamento	Icona visualizzata
		SR1*M702***SR1*M703***SR2*M70****	SR1*M701***
Controllo potenza intelligente	* Whenever POWERbot rileva un tappeto in modalità Normale, attiverà automaticamente una maggiore potenza di aspirazione.
Edge Clean Master	* Whenever POWERbot rileva un bordo o un angolo in modalità pulizia Auto o Spot, si attiva la bocchetta automatica e POWERbot approccia la parte del bordo o dell'angolo da pulire.Bordo dritto (pulizia Una volta)Angolo (pulizia Due volte)

ITALIANO-14

Installazione della Virtual guard

I raggi infrarossi emessi alla Virtual guard impediscono a POWERbot di accedere ad alcune zone.

• (in dotazione con SR2solo M707 Series) Per SR2M704 / SR2M705 / SR2M706 Series, necessario ulteriore acquisto).

1 Premere il tasting di accensione per accendere il robot

La spia di alimentazione (rossa) lampeggia.

2 Installare la Virtual guard dove si desidera limitare l'accesso di POWERbot

Verificare che il sensore di distanza sia rivolto nella direzione nella quale si desidera creare la barriera invisibile (che limiterà l'accesso di POWERbot).

ITALIANO-15

Installazione della Virtual guard

Nomenclatura delle parti della Virtual guard

Inserimento delle batterie

Le batterie della Virtual guard devono essere acquistate a parte.

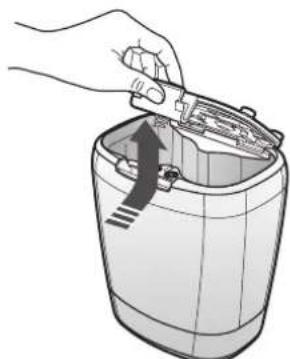

1 Apriere il coperchio della batteria della Virtual guard premendo la linguetta di blocco, quindi solleverlo.

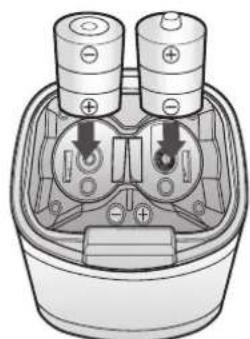

2 Inserire le batterie alcaline (tipD) come mostrato nell'immagine (controllare la polarità +, -).

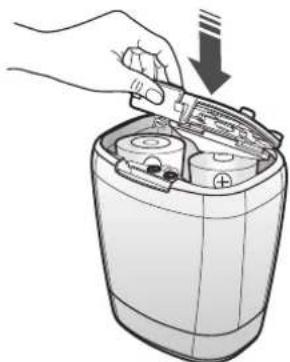

3 Inserire un'estremità del coperchio nell'alloggiamento e premere l'altra estremità per chiudere il vano batterie.

Uso del telecomando

[Tipo A] [Tipo B]

[Tipo C] [Tipo D]

ITALIANO-17

Uso del telecomando

□ [Tipo A] / [ Tipo B] / [ Tipo C] / [ Tipo D]

1 Accensione / Ricarica / Avvio/Stop

Accensione					Per accendere/spagnere POWERbot
Ricarica					Selezionare per effettuire la ricarica automatica di POWERbot presso la docking station
Avvio/Stop					Selezionare per avviare o terminare il processo di pulizia

2 Modalità di pulizia

Pulizia Auto	DII	DII	DII	DII	Selezionare per effettuire la pulizia di tutte le aree una sola volta per poi tornare alla docking station.
Pulizia Spot	Spot	Spot	Spot	Spot	Selezionare per effettuire la pulizia intensa di una specifica zona
Pulizia Repeat	Repeat	Repeat	Repeat	Repeat	Selezionare per effettuire la pulizia ripetuta fino allo scarico della batteria adindicatore lampeggiante

3 Potenza di aspirazione

Modalità Turbo					Selezionare per effettuire la pulizia con la massima potenza di aspirazione
Modalità Normal					Selezionare per effettuire la pulizia con una potenza di aspirazione media
Modalità Quiet					Selezionare per eseguire la pulizia con un livello di rumore inferiore (silenzioso)

4 Funzioni aggintive

Sound	Sound	Sound	Sound	Sound	A agli pressione di quello tasto si selezione in sequenza Effetti audio → Muto.
Telecomando			Remote	Remote	Selezionare per attivare e disattivare la funzione Wi-Fi

※ L'impostazione precedenteffettuata non variera anche spegnendo eriaccendendo l'interruttor di emergenza.

ITALIANO-18

5 Modalità pulizia Manual e controllo direzione

Avanti	△	△	△	△	Selezionare per procedere in avanti
Sinistra	(α)	(α)	<	<	Selezionare per girare a sinistra
Destra	()	()	>	>	Selezionare per girare a destra

• Il movimento in retro non è disponibile

6 Pulizia di uno specifico punto

Disponibile solo con telecomandi di tipo C e D.

É possible usare il telecomando perindicare di pulire un punto desiderato nelle POWERbot è in fase di pulizia.

Puntare la luce rossa sul pavimento a una distance di 0,5 m da POWERbot.

Tenere premuto il pulsante Point cleaning per spostare il raggio rosso sul punto desiderato. POWERbot seguirà la luce durante i loro spostamenti per eseguire la pulizia dell'ambiente.

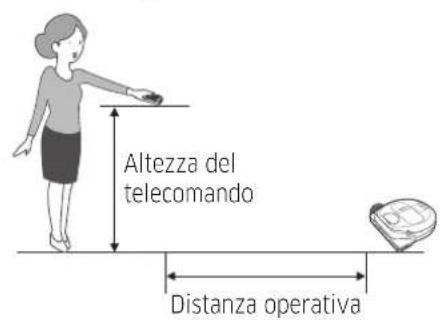

Distanza operativa del telecomando

Altezza del telecomando	0,5 m 1 m	1,5 m
Distanza operativa	Circa 1,5 m Circa 2 m Circa 3 m

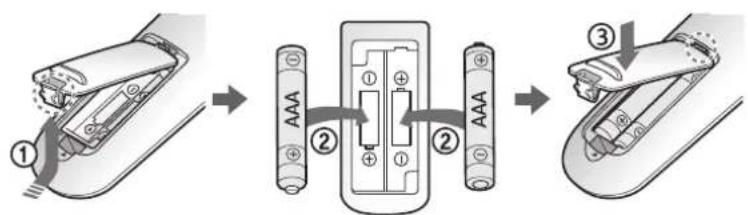

Inserimento delle batterie

Apriere il vano batterie premendo la linguetta di blocco e sollevando il coperchio, quindi insertire le batterie come molto in figura. Riposizionare il coperchio e premere fino allo scatto in posizione.

ITALIANO-19

Nomenclatura delle parti

Alto

1. Display
2. Ricevitore segnali telecomando
3. Sensore ostacoli
4. Serbatoio di raccolta polvere
5. Fotocamera
6. Tasto serbatoio di raccolta polvere
7. Sensore paracolpi
8. Bocchetta automatica

Fondo

1. Contatti di ricarica
2. Spazzola
3. Coperchio spazzola
4. Sensore di dislivello
5. Rullo
6. Coperchio batterie
7. Tasto coperchio spazzola
8. Ruote di guida
9. Interruttore di emergenza
10. Bocchetta automatica

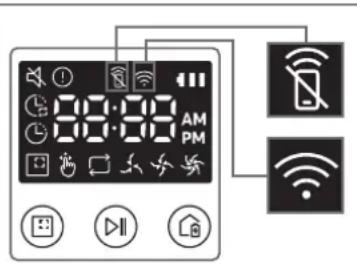

Display

1. Programmazione giornaliera
2. Modalità Normal/Turbo
3. Spia batteria
4. Tasto pulizia Spot, programmazione giornaliera (3 sec)
5. Tasto Avvio/Stop button, Modalità Turbo (3 sec)
6. Tasto Ricarica

1. Muto
2. Indicatore informazioni
3. *Spia Controllo Smart Off/On
4. ^ - F_i
5. Spia batteria
6. Programmazione Una volta/ Giornaliero
7. Display numerico
8. Modalità pulizia Spot
9. Modalità pulizia Manual
10. Modalità pulizia Repeat
11. Modalità Normal
12. Modalità Turbo
13. Tasto pulizia Spot
14. Tasto Avvio/Stop
15. Tasto Ricarica

1. Muto
2. Indicatore informazioni
3. *Spia Controllo Smart Off/On
4. *Wi-Fi
5. Spia batteria
6. Programmazione Una volta/ Giornaliero
7. Display numerico
8. Modalità pulizia Spot
9. Modalità pulizia Manual
10. Modalità pulizia Repeat
11. Modalità Quiet
12. Modalità Normal
13. Modalità Turbo
14. Tasto pulizia Spot
15. Tasto Avvio/Stop

16. Tasto Ricarica

17. SR1M70W / SR2M70W: Modalità Wi-Fi supportate

ITALIANO-21

Impostazione dell'orario / della programmazione

[ Tipo A, Tipo B] è possible programmare solo la modalità di pulizia Auto.

Impostazione dell'orario

Prima di utilizzare la programmazione Una volta/Ciornaliero è necessario impostare l'orario corrente.

Impostazione della programmazione

L'impostazione/annullamento della programmazione cui è fermo nella docking station.

Annullamento durante l'impostazione L'impostazione viene annullata automaticamente in mancanza di una azione entro 7 secondi.

Annullamento programmazione Una volta/Giornaliero

ITALIANO-22

Quando sono impostate entrambé le programmazioni Una volta/Giornaliero	Schedule Cancel (3sec) Premere per 3 secondi.	→	O Schedule Cancel (3sec)	→	O Schedule Cancel (3sec)	→	Annullamento completato
Quando è impostata una delle programmazioni Una volta o Giornaliero			Selezionare la programmazione desiderata
			Schedule Cancel (3sec)
			Premere per 3 secondi.

[ Tipo C, Tipo D] è possible programmare solo la modalità di pulizia Auto.

Impostazione dell'orario

Prima di utilizzare la programmazione Una volta/Ciornaliero è necessario impostare l'orario corrente.

Impostazione della programmazione

L'impostazione/annullamento della programmazione cui è fermo nella docking station.

Annullamento durante l'impostazione L'impostazione viene annullata automaticamente in mancanza di una azione entro 7 secondi.

Annullamento programmazione Una volta/Giornaliero

ITALIANO-23

Quando sono impostate entrambé le programmazioni Una volta/Giornaliero	Schedule Cancel (3sec) Premere per 3 secondi.	→	←	O Schedule Cancel (3sec)	→	DI Schedule Cancel (3sec)	Annulamento completato
Quando è impostata una delle programmazioni Una volta o Giornaliero			Selezionare la programmazione desiderata
			Schedule Cancel (3sec)
			Premere per 3 secondi.

Impostazione dell'orario / della programmazione

[SR1M701** Series] Per le modalità che non prevedono un telecomando, è disponibile la programmazione/DD.

Impostazione della programmazione

L'impostazione/annullamento della programmazione più essere effettuata solo quando POWERbot è fermo nella docking station.

Premere per 3 secondi.

Quando il LED della programmazione

e acceso ciò indica che è stata impostata una programmazione

Giornaliero.

• Verrà inserita la programmazione corrispondente all'orario in cui si preme il tasto. La pulizia verrà automaticamente eseguita in base all'orario programmatico.

Annullamento programmazione Giornaliero

Quando è stata impostata la programmazione Giornaliero

Premere per 3 secondi.

Pulizia e manutenzione

E' necessario disattivare l'interruttore di emergenza prima di esguire la pulizia di POWERbot.

Pulizia del contentatore di raccolta polvere

1 Premere il tasto per rimuovere il contentatore di raccolta della polvere

2 Rimuovere il coperchio del contentatore di raccolta polvere

3 Rimuovere la polvere dal contentitore di raccolta e dal ciclo

4 Scollegare il cyclone dal coperchio del contentatore di raccolta e lavare contentatore ehetto

5 Rimontare il contentitore di raccolta polvere

6 Reinserire il contentitore di raccolta polvere nel corpo del robot fatto ad avvertire uno scatto

Pulizia dei sensori e della telecamera

Pulire delicatamente con un panno morbido. Non utilizzato prodotti abrasivi o pagliette saponate.

ITALIANO-25

Pulizia e manutenzione

Pulizia della spazzola e della bocchetta automatica

La forma della spazzola può variaré in base al modello acquistato.

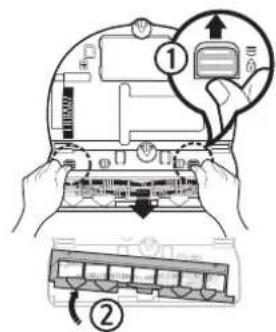

1 Rimuovere il coperchio della spazzola principale

2 Rimuoverelaspazzola principale

3 Pulire la spazzola principale
4 Pulizia della bocchetta automatica

5 Rimontare la spazzola principale

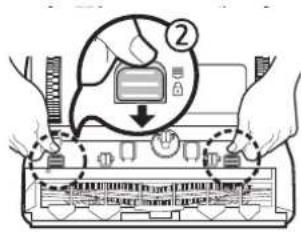

6 Rimontare il coperchio della spazzola principale

Pulizia della ruota di guida

1 Appoggiare un panno morbido sul pavimento e posizionare POWERbot su diesso capovolto.

2 Usare delle forbici o una bacchetta non appuntiti per rimuovere eventuali materiali estranei.

App Samsung Connect

La app Samsung Connect é disponible solo nei modelli dotati di una funzione Wi-Fi.

Impostazione del router wireless

In caso di problemi di accesso del router wireless vedere il relativivo manuale dell'utente.

Samsung POWERbot supporta solo la banda Wi-Fi 2,4 Ghz.
Samsung POWERbot supporta IEEE 802.11b/g/n and Soft-AP.

• Si consiglia l'adozione dello standard IEEE 802.11n.

Samsung POWERbot supporta solo il protocollo DHCP (Dynamic Host Configuration Protocol). Assicurarsi che l'opzione DHCP server sul proprio router wireless sia attivata.
▶ POWERbot supporta i protocolli WEP-OPEN, WPA-PSK/TKIP e WPA2-PSK/AES quali protocolli di autenticazione e crittografia.

• Si consiglia l'uso del protocollo WPA2-PSK/AES.

• Accertarsi che il router sia dotato di una SSID e di una password univoci.

• La qualità della connessione del network wireless può essere influenzata delle condizioni ambientali circostanti.
  Qualora il vostro Internet service provider registri permanentemente l'indirizzo MAC (un numero di identificazione unico) del vostro PC o modem, il vostro POWERbot potrebbe non riuscire a connettersi ad Internet. Richiedete al vostro Internet service provider la procedura necessaria per connette un apparato diverso dal PC ad Internet.

• Qualora il vostro Internet service provider richieda il vostro ID o la password per la connessione Internet, il vostro POWERbot potrebbe non essere in grado di connettersi ad internet. In quello caso, digitarile il proprio ID o la password durante la connessione ad internet.
  ▶ POWERbot potrebbe non essere in grado di connettersi ad Internet per varie problematiche relative al firewall. Chiedete al vostro Internet service provider le soluzioni a tale problema.
• Alcuni router wireless possono veicolare un indirizzo di Domain Name Server (DNS) anomaloanche in assenza di connessione Internet. In quello caso, rivolgetevi al produttore del vostrorouter wireless ed al vostro Internet service provider.
  Se, anche dopo aver provato la procedura suggerita dal proprio Internet service provider non si riesce connettersi ad Internet, rivolgersi ad un Centro di assistenza autorizzato Samsung.
• Qualore il router non sia un prodotto certificato Wi-Fi, POWERbot potrebbe non essere in grado di connettersi a Internet.

App Samsung Connect

Download della app Samsung Connect

• Eseguire il download ed installare la app Samsung Connect dai vari market (Google Play Store, Apple App Store, o Samsung Galaxy Apps). Per trovare la app da scaricare usare la parola chiave "Samsung Connect."

Nota

Samsung Connect non é compatible con tablet ed alcuni dispositivi mobile.

• É consigliato disponre di Android 6.0 o successivo (almeno 2GB di RAM).

• iPad ed alcuni dispositivi mobile posso non essere supportati.

• iOS 10.0 o successivo / iPhone 6 o successivi sono supportati.

• Visitare il Play Store o App Store per capire se il proprio dispositivo mobile è compatible con Samsung Connect.
  Le funzioni supportate sono soggette a modifiche alla cun preavviso.

Impostazione di un account Samsung

Per usare la app Samsung Connect è necessario disponre di un account Samsung.
Per impostare un account Samsung, seguire leindicazioni fornite alla app Samsung Connect.
- In alternatively, se si dispone di uno smartphone Samsung,aggiungere l'account Samsung nella app di impostazione del proprio smartphone. In seguito lo smartphone effettuerà l'accesso automatico all'account Samsung.

Aggiungere un dispositivo alla app Samsung Connect

1. Connette il proprio smartphone al router wireless.
2. Avviare la app Samsung Connect sul proprio smartphone.

3. In caso di comparsa di una finestra indicante l'individualizzazione di un nuovo dispositivo, premere ADD NOW.

4. Qualora la finestra non venga visualizzata, premere il tasto + e selezionare il dispositivo da aggiungere nelleelenco AVAILABLE DEVICES.

5. Se il dispositorio non compare nelle'elenco,aggiungerlo manualemente selezionandone il tipo e lo specifico modello.

6. [Android] La connessione al dispositivo viene effettuata automaticamente.

7. [iOS] Accederere alla app delle impostazioni e selezionare [Robot vacuum] Samsung nell'elenco dei Wi-Fi disponibili.

8. A richiesta fornire le credenziali di autenticazione.

9. [Android] La connessione al router wireless viene effettuata automaticamente.

10. [iOS] Accederate alla app delle impostazioni e selezionare il router wireless presente nella'elenco dei Wi-Fi disponibili.

11. Le rimanenti operazioni di impostazione vengono effettuate automaticamente. Verrà quando aggiunta una nuova Device Card.

Nota

• Qualora non sia possibile completare la registrazione del prodotto, intraprendere le seguenti azioni.

• Provare nuovamente la procedura di registrazione così come indicate dai messaggi visualizzati.

• Controllare se l'opzione UPnP del router wireless è disponibile e riprovare la procedura di registrazione.
• Confermare che il router wireless sia operativo in modalità wireless, quando riprovare nuovamente la procedura di registrazione.
• In presenza di due o più POWERbot, spegnere gli autres POWERbot e riprovare nuovamente la registrazione del POWERbot.
• Qualora nelle vicinanze vi sia un altro router con lo stesso SSID del proprio router wireless, la registrazione non potra essere completata.

Smart control e indicator Wi-Fi

On	Smart control Bloccato (è ancora possibile usare il telecomando).
Off	Smart control consentito.
On	POWERbot è connesso al router wireless.
Off	POWERbot sta tentando di connettersi al router wireless.

• Quando lo Smart control è bloccato, non è possible controllare il POWERbot dal proprio smartphone.
• Se POWERbot e lo smartphone non sono connessi allo stesso router wireless, cui verificarsi un retardo di risposta in base alle condizioni dell'ambiente di rete.

ITALIANO-29

App Samsung Connect

Aggiornamento Software

• Quando POWERbot è in carica nella docking station, POWERbot si collèga al server e verifica la presenza di aggiornamenti software. Se viene trovato un aggiornamento del software, POWERbot effettuerà automaticamente il download e lo aggiornera.
  Se sul display viene visualizzato "UP" quando POWERbot è in ricarica, cui indichiera che l'aggiornamento è in corso. Attendere il completamento dell'aggiornamento prima di usare POWERbot.

Uso della app Samsung Connect

• Selezionando la schedal dispositivo nella app Samsung Connect, verrà avviato il plug-in del proprio dispositivo.

1. Accensione/spegnimento
2. Tasti direzionali in modalità Pulizia Manuale (avanti, sinistra, destra)
3. Attivazione/disattivazione modalità pulizia Auto
4. Modalità pulizia Spot
5. Indicatore stato corrente
6. Indicatore carica della batteria
7. Potenza di aspirazione
8. Opzione Ripetizione (on / off)

9. Programma (Una volta / Giornaliero)

10. L'orario del dispositivo verrà sincronizzato durante l'attivazione dell'impostazione della programmazione.

11. Una pulizia programmata viene eseguita solo quando il dispositorio è inserito nella docking station.

12. Cronologia della pulizia

13. Impostazioni > Guida vocale

ITALIANO-30

Note e precazioni

Ricarica

Nota

Se la batteria si surriscalda durante la ricarica, il tempo di carica potrebbe essere più lungo.
Se la ricarica automatica non funziona, controllare le seguenti condizioni:

• Attivare e riattivare l'interruttore di emergenza (posto sul fondo di POWERbot).
• Scollegare e ricollegare la spina di alimentazione della docking station.
• Scollegare la base di ricarica, quando con un panno asciutto o uno straccio, verificare che non vi siano sostanze estranee sui contatti di carica di POWERbot e della docking station.
• Controllare che non vi siano ostacoli od oggetti riflettenti, sedie ecc. vicino alla docking station.

Se POWERbot viene lasciato scollegato alla docking station, la batteria si scaricherà nel tempo.

• Fare in modo che POWERbot sia sempre caricato alla docking station. (tuttavia specnere il dispositivo e lasciare la docking station scollegata durante una prolongata assenza da casa).

Uso

Nota

• POWERbot potrebbe restore bloccato in una soglia o altrove durante la pulizia.

• Per riavviare il funzionamento, disattivare l'interruttore di emergenza, spostare POWERbot in una zona dove sia in grado di muoversi lavorante quindi riattivare l'interruttore.

▶ POWERbot non è in grado di pulire completamente le aree nelle quale non riesce ad accedere, ad esempio angoli, spazio tra muro e divano, ecc.

• Per questo, utilizzato un diverso strumento di pulizia.

• POWERbot non è in grado di aspirare grossi agglomerati di sporcizia, pertanto alcuni residui possono restare sul pavimento al termine della pulizia.

• Per quello, utilizzare un diverso strumento di pulizia.
  Se POWERbotiene spento, non è possibile riaccenderlo mediante il tasto Accensione del telecomando. Tenere premuto il tasto [Avvio/ Stop] su POWERbot.
  Non è possibile selezionare ed impostare POWERbot in modo che esegua una pulizia Spot durante la fase di ricarica.
• Premendo il tasto pulizia Manual / Point cleaning durante la fase di ricarica POWERbot si scolleghera alla docking station entrando in modalità standby.

Pulizia e manutenzione

Nota

• Dopo aver lavato il contentatore di raccolta della polvere ed il filtro con acqua
• Contenitore di raccolta polvere: Asciuagare completeness l'acqua residua.
• Filtro: Lasciare asciugare completeness all'ombra prima dell'uso.
• Nel pulire la bocchetta automatica, non estrarla con eccessiva forza.

Attenzione

• Prestare attentione alle dit a nello smontare/ rimontare il filtro poiché è facile che rimangano intrappolate nell'ingresso del contentatore di raccolta.
  Al fine di evitare ostruzioni a causa di corpi estranei, non permettere a POWERbot di aspirare stuzzicadenti, cotton fioc o simili.

Note e precazioni

Qualora sia dificile rimuovere gli oggetti estranei nella spazzola principale, rivolgersi ad un Centro di assistenza autorizzato Samsung.
- Poiché la spazzola principale rimuove lo sporco dal pavimento durante la pulizia, è possibile che capelli lunghi o altri materiali possano restarvi impigliati. Per ottener risultati di pulizia ottimali, controllinga e pulirla regolarmente.
Se una spazzola o il coperchio di una spazzola non è montato correttamente una volta eseguita la manutenzione, si potrebbe graffiti il pavimento o il prodotto potrebbe non funzionare regolarmente. Pertanto, montarli correttamente seguito le procedure di manutenzione previste.

Informazioni sulla batteria

Nota

Acquistare le batterie presso di Centri di assistenza autorizzata Samsung e verificare la presenza del symbolo (c) aplicato alla batteria ed il nome del modello perima di completare l'acquisto.
- Questa batteria è indicata eclusivamente per un POWERbot Samsung Electronics. Non utilizzarla per altri prodotti.
Non disassemblare o modificare la batteria.
Non gettare la batteria nel fuoco o riscaldarla.
Non posizionare alcun oggetto metallico sui contatti di carica (+, -)
- Tenere il prodotto all'interno (0^ 40^) .
In caso di malfunzionamento della batterie, non tentare di disassembarle autonomamente. Rivolgersi ad un Centro di assistenza autorizzato Samsung.

Il tempo di ricarica della batteria e il tempo di utilizzo possono diminuire con l'uso della batteria. Se la batteria è ESAusta e il robot non si insertisce più correttamente nella docking station, richiederne la sostituzione presso un Centro di assistenza autorizzato Samsung.
Il periodo di garanzia della batteria è di 6 mesi alla data di acquisto.

Informazioni sul sensore IrDA

Attenzione

• La trasmissione a infrarossi potrebbe essere irregularare nei luoghi esposti a luce alogena o in spazi aperti.

• POWERbot utilizes 3 tipi di dispositivi ad infrarossi. Ogni dispositivo ha un diverso livello di priorità. Un dispositivo potrebbe non funzionare correttamente se il suo segnale è disturbato da un dispositivo con priorità maggiore.

• Priorità dei segnali a infrarossi: Smart control

  Docking station
  Diversi segnali a infrarossi possono interferire l'uno con l'altro e provocare malfunzionamenti ai dispositivi se usati insieme in uno spazio ristretto o a breve distanza.
  Se si utilizzato più dispositorii POWERbot contemporaneamente, il loro funzionamento potrebbe risultare irregolare a causa delle interferenze dei segnali a infrarossi.

Codici informativi

1 Le tre spie sotto lampeggiano e vengono emessi allarmi acustici di codici informativi.

2 Disattivare l'interruttore di emergenza e controllare le istruzioni sottostanti adottando l'azione opportuna

3 Il codice informativo scompare attivando l'interruttore di emergenza

Animazione dei Codici informativi

Codici informativi Checklist

POWERbot è rimasto impigliato, ostacolato o bloccato lungo il suo percorso di pulizia.

Disattivare l'interruttore di emergenza e spostare POWERbot in un'altra zona.

Corpo estraneo impigliato nella spazzola principale.

• Disattivare l'interruttore di emergenza e rimuovere gli oggetti estranei alla spazzola di pulizia.

Corpo estraneo impigliato nella ruota di guida sinistra.

• Disattivare l'interruttore di emergenza e rimuovere il corpo estraneo alla ruota di guida.

Corpo estraneo impigliato nella ruota di guida destra.

• Disattivare l'interruttore di emergenza e rimuovere il corpo estraneo alla ruota di guida.

Controllare il sensore paracolpi.

Disattivare l'interruttore di emergenza e riattivarlo.

Se il codice di erre visualizzato non scompare, verificare l'eventuale presenza di un corso estraneo tra il paracolpi e l'apparecchio. Nel caso vi sia un corso estraneo, estrarre delicatamente il paracolpi e rimuoverlo.

Sul sensore ostacoli si è accumulato dello sporco.

• Disattivare l'interruttore di emergenza e pulire i sensori anteriore e posteriore con un panno morbido.

Sul sensore di dislivello si è accumulato dello sporco.

• Disattivare l'interruttore di emergenza e pulire il sensore di dislivello con un panno morbido.

Controllare la schedules madre.

• Spagnere e riavviare l'apparecchio. In caso il problema persistsita, contattare un Centro di assistenza autorizzato.

ITALIANO-33

Codici informativi

1 Viene visualizzato il codice informativo fatto in sisieme ad un allarme di erre.

2 Disattivare l'interruttore di emergenza e controllare le istruzioni sottostanti adottando l'azione opportuna

3 Il codice informativo scompare attivando l'interruttore di emergenza

Codici informativi Checklist

1	POWERbot è rimasto impigliato, ostacolato o bloccato lungo il suo percorso di pulizia. ▷ Disattivare l'interruttore di emergenza e spostare POWERbot in un'altra zona.
C 01	Corpo estraneo impigliato nella spazzola principale. ▷ Disattivare l'interruttore di emergenza e rimuovere gli oggetti estranei alla spazzola di pulizia.
C 02	Corpo estraneo impigliato nella ruota di guida sinistra. ▷ Disattivare l'interruttore di emergenza e rimuovere il corpo estraneo alla ruota di guida.
C 03	Corpo estraneo impigliato nella ruota di guida destra. ▷ Disattivare l'interruttore di emergenza e rimuovere il corpo estraneo alla ruota di guida.
C 05	Controllare il sensore paracolpi. ▷ Disattivare l'interruttore di emergenza e riattivarlo. ▷ Se il codice di erre visualizzato non scompare, verificare l'eventuale presenza di un corso estraneo tra il paracolpi e l'apparecchio. Nel caso vi sia un corso estraneo, estrarre delicatamente il paracolpi e rimuoverlo.
C 06	Sul sensore ostacoli si è accumulato dello sporco. ▷ Disattivare l'interruttore di emergenza e pulire i sensori anteriore e posteriore con un panno morbido.
C 07	Sul sensore di dislivello si è accumulato dello sporco. ▷ Disattivare l'interruttore di emergenza e pulire il sensore di dislivello con un panno morbido.
C 11	Controllare la scheda madre. ▷ Spagnere e riavviare l'apparecchio. In caso il problema persistsita, contattare un Centro di assistenza autorizzato.

Risoluzione dei problemi

Sintomo Checklist
POWERbot non funziona.	• Controllare l'attivazione dell'interruttore di emergenza. • Controllare che tutte le icone siano visualizzate sul display. • Verificare che la batteria di POWERbot non sia scarica. - Se sul display viene visualizzato "Lo", posizionare POWERbot nella docking station per ricaricare la batteria. - Quando la spia di carica della batteria lampeggia, posizionare manually POWERbot nella docking station per ricaricarlo. (Solo SR1*M701*** Series) • Se il telecomando non funziona, sostituire le batterie (nome AAA).
POWERbot si arresta durante il ciclo di pulizia.	• Se sul display viene visualizzato "Lo", posizionare POWERbot nella docking station per ricaricare la batteria. • Quando la spia di carica della batteria lampeggia, posizionare manually POWERbot nella docking station per ricaricarlo. (Solo SR1*M701*** Series) • Se POWERbot rimane bloccato in ostacoli quali cavi, soglie o altri, sollevarlo per liberarne il movimento. - Se nella ruota di guida rimangono impigliati tessuti o lacchi, spegnere il dispositivo e rimuovere eventuali occlusioni prima di utilizzato nuovamente l'apparecchio.
La potenza di aspirazione è Bassa.	• Quando il contentitore di raccolta polvere è troppo pieno, la potenza di aspirazione può risultare inferiore. Disattivare l'interruttore di emergenza e vuotare il contentitore di raccolta polvere. • Se l'aspirazione (situata sul fondo di POWERbot)iene ostruita da corpi estranei, disattivare l'interruttore di emergenza e rimuoverli. • Se la rumorosità aumento improvisamente, disattivare l'interruttore di emergenza e vuotare il contentitore di raccolta polvere.
POWERbot non riesce a individuire la base di ricarica.	• Controllare se si è verificato un blackout o se il cavo di alimentazione è stato scollegato. • Rimuovere eventuali ostacoli intorno alla docking station che possano ostacolare l'acceso di POWERbot. • In caso di presenza di corpi estranei sui contatti di ricarica, la ricarica ne sare influenza. Rimuovere eventuali corpi estranei dai contatti di ricarica.
POWERbot pulisce improvvisamente in diagonale.	• Verificare se la docking station sia installata lungo le venature di un parquet o di piastrelle. • POWERbot può iniziare a pulire in diagonale qualora si rechi in un'altra zona di pulizia segundo il percorso più corto. Puitoanche iniziare a pulire in diagonale qualora urti contro ostacoli con quell'angolazione, se ha avuto accesso alla docking station con quale angolazione, o se la trama del pavimento in legno o ceramicà segue quella angolazione.
La pulizia di un singolo punto non viene eseguita.	• Puntando la luce rossa direttamente verso POWERbot, questo potrebbe non spostarsi nella direzione desiderata. - Puntare la luce rossa sul pavimento a una distance di 0,5 m da POWERbot. *: Non utilizzato il punctatore in piena luce del sole, sotto una luce intensa o su pavimenti scuri.

Risoluzione dei problemi

Sintomo Checklist
Ho installato la app Samsung Connect, ma POWERbot non riesce a connettersi.	Una volta effettuata la connessione del router wireless e del POWERbot mediante un Easy-Setup è possibile usare il prodotto.
Non riesco ad accedere al mio account Samsung.	Controllare la proprio ID e la propria password sullo schermo nella schermata dell'account Samsung.
Viene visualizzato un messaggio che indica un malfunzionamento durante l'impostazione Easy-Setup.	Il mancato funzionamento temporaneo potrebbe essere dovuto alla eccessiva distance dal router wireless o ad altri ostacoli. Attendere quale minuto e riprovare.
I prodotti non funzionano nonostante lo smart phone sia regolarmente connesso al POWERbot.	Chiudere la app Samsung Connect ed eseguirla nuovamente, oppure sconnette lo smartphone dal router wireless e ricollegarlo. Spagnere l'alimentatore del POWERbot, quando riaccenderlo, attendere per un minuto o più, quando eseguire nuovamente la app Samsung Connect.
Le funzioni della app Samsung Connect non hanno effetto.	Controllare se è stata impostata sul telecomando la funzione di blocco del Smart control del POWERbot. ( quando lo Smart control è bloccato la spia Wi-è spenta).
La app Samsung Connect Robot vacuum app non viene eseguita.	Verificare che POWERbot sia connesso al router wireless.
POWERbot non è connesso al Wi-Fi.	Verificare lo stato di impostazione del router wireless.
La funzione Controllo potenza intelligente funzione solamente su un pavimento normale.	Verificare se il pavimento è livellato in quanto POWERbot non funziona se il corpo non è sollevato leggermente alla superficie di appoggio. Verificare l'eventuale presenza di corpi estranei sul sensore di dislivello situato sul fondo di POWERbot. Verificare se il pavimento è di colore scuro.
La funzione Controllo potenza intelligente non funziona.	Quando POWERbot pulisce un tappeto a pelo raso e colori sgargianti, potrebbe confonderlo con un pavimento rendendo quando inaccessibile la funzione Controllo potenza intelligente.
La funzione Edge clean master non funziona.	Quando POWERbot non riesce a riconoscere una parete, la funzione Edge clean master potrebbe non funzionare. - Quando un ostacolo composto da materiale riflettente è posizionato di fronte alla parete - Quando la parete stessa è composta da materiale riflettente - Quando la parete è di colore scuro
La funzione Edge clean funzionaanche in assenza di pareti o angoli.	Verificare se vi sono oggetti piccoli positonati in luoghi molto angusti. Quando POWERbot riconosce l'ostacolo davanti a sé come una parete, la funzione Edge clean funziona correttamente.
La funzione Edge clean funzionaanche se POWERbot non ha raggiunto una parete o un angolo.	Quando POWERbot rileva un grande angolo, la funzione Edge clean funzionaanche senza raggiungere la parete o l'angolo.

Samsung Electronics dichiarare che l'apparecchiatura radio aderisce alla direttiva 2014/53/EU. Il testo integrale della dichiarazione di conformità EU è disponibile al seguente indirizzo: La dichiarazione ufficiale di conformità è disponibile su http://www.samsung.com, selezionare supporto> Cerca Supporto Prodotto e insere il nome del modello.

ITALIANO-37

Sintomo Checklist
La app Samsung Connect non può essere installata.	La app Samsung Connect è eseguibile su Android OS 6.0 o successivi, iOS 10 o successivi.La versione operativa di supporto della app Samsung Connect potrà variate in seguito.Per i dispositivi smart intradati, l'installazione standard e l'uso non è garantito.
Viene visualizzato un messaggio relativato alla mancata registrazione del prodotto.	Riprovarare la procedure di registrazione del prodotto seguito leindicazioni riportate nei messaggio visualizzati.Vedere "Impostazione del router wireless" nel Manuale dell'utente.Seguire le fasi per il completamento della registrazione del prodotto nella sezione del manuale dell'utente "Aggiungere un dispositivo alla app Samsung Connect"Qualora la registrazione del prodotto non venga completata più volte,reimpostare il POWERbot e lo Smartphone, eseguire nuovamente la app Samsung Connect e riprovare la registrazione del prodotto.Per l'accesso alla App e la registrazione del prodotto è necessario usare lo stesso account Samsung.Tutti gli utenti devono usare l'account Samsung creato nelle stessopaese.
Durante la registrazione del prodotto, il tasto di ricarica viene tenuto premuto comeindicato ma non viene visualizzato il passaggio successivo.	Premere il tasto di ricarica fino ad avertre un segnale acustico.Se il passaggio successivo non compare entro pochi secondi, premere il tasto di ricarica un'altra volta.
Durante la registrazione del prodotto, non si riesce ad individuire il router wireless al quale collegarsi.	Annullare la procedure di registrazione del prodotto, eseguire nuovamente la app Samsung Connect e riprovare la procedure di registrazione del prodotto.
Durante la registrazione del prodotto, la password1111122222 dell'AP non viene inserita correttamente.	Tenere premuto "[Robot Vacuum] Samsung" nell'élenco dei dispositivi in rete ed eliminare la rete per initiazizzare la password.
Durante la registrazione del prodotto, la password del router wireless inconnessione non viene inserita correttamente.	Annullare la procedure di registrazione del prodotto, eseguire nuovamente la app Samsung Connect e riprovare la procedure di registrazione del prodotto.Tenere premuto il router wireless al quale si desidera collegarsi nell'élenco dei dispositivi in rete ed eliminare la rete per initiazizzare la password.
Viene quindi创建工作 un collegamento tra la appSamsung Connect ed ilPOWERbot mediante la registrazione del prodotto.	Aggiornare lo schermo ed attendere.Eseguire nuovamente la app Samsung Connect.Verificare che non vi siano problemi di connessione alla rete Internet.In particolare, un firewall potrebbe interferire con il funzionamento regolare.

Risoluzione dei problemi

Sintomo Checklist
Durante il normale funzionamento della app viene quindi creato un collegamento tra la app Samsung Connect ed il POWERbot.	Se il POWERbot è distante dal router wireless, sono verificarsi problemi di connessione.Reimpostare il POWERbot e lo smartphone, e verificare nuovamente la connessione.Se i problemi di irregularità di connessione persistono, effettuare nuovamente la registrazione del prodotto.Se la SSID/password del router wireless è很正常, è necessario effettuare nuovamente la registrazione del prodotto.
Il controlledo mediante la app Samsung Connect non è attivo in quanto la funzione di controllo remoto è disabilitata.	La funzione di controllo remoto è disabilitata. Verificare che la funzione di controllo remoto sia abilitata durante un telecommando.

Avvertenze sulla batteria

Non rimuovere o tentare di rimuovere autonomamente la batteria inserta all'interno del prodotto. Per sostituire la batteria, contattare un tecnico qualificato o il Centro di assistenza autorizzato. Queste istruzioni sono state preparate ad uso esclusivo del tecnico o del centro assistenza.

PER LA PROPRIA SICUREZZA, NON TENTARE DI RIMUOVERE LA BATTERIA AUTONOMAMENTE NÉ SMALTIRLA NEL FUOCO. NON DISASSEMBLARE, ROMPERE O FORARE LA BATTERIA.

Come estrarre la batteria

Per smontare POWERbot, estrarlo dal caricatore / docking station. Per ragioni di sicurezza, spegnere POWERbot prima di disassemblarlo.

1 Appoggiare POWERbot capovolto e rimuovere le 2 viti.

2 Rimuovere il coperchio del contentatore di raccolta polvere.

3 Rimuovere la batteria dall'alloggiamento e scollegare il connettore.

Corretto smaltimento delle batterie di questo prodotto

(applicabile nei paesi dotati di sistemi di raccolta e restituzione delle batterie).

L'etichetta presente sulla batteria, sul manuale o sull'imballaggio indica che la batteria di questo prodotto non deve essere smaltita insieme ai rifiuti domestici. Laddove apposti, i simboli chimici Hg, Cd o Pb significano che nella batteria vi è un contento di mercurio, cadmio o piombo superiore rispetto ai livelli di riferimento indicati nella Direttiva CE 2006/66.

La batteria incorpora nela prodotto non è sostenibile dall'utente. Per informazioni sulla sostuzione, rivolgersi ad un Centro di assistenza autorizzato. Non tentare di rimuovere la batteria né di smaltirla nel fuco. Non disassemblare, rompere o forare la batteria. Per smaltire il prodotto recarsi presso un centro di raccolta rifiuti dove verranno seguite le corrette procedure di ricicchio e trattamento del prodotto, compresa la batteria.

Dichiarazione Open Source

Il software incluo in quello prodotto contiene codice open source. E' possibile ottenere il codice sorgente corrispondente completo per un periodo di tre anni dall'ultima spedizione di quello prodotto inviando una email a mailto:[e-mail].

É inoltre possiblè ottener il codice sorgente corrispondente completo su un supporto fisico come un CD-ROM; in tal caso verrà addebitato un importo minimò.

Il seguente URL http://opensource.samsung.com/opensource/VR7000_A20_TZ/seq/0 porta alla pagina di download del codice sorrente reso disponibile e alle informazioni di licenza open source relative al prodotto. Questa offerta è valida per chiunque riceva esta informazione.

ITALIANO-40

Specliche

Classificazione Articolo			Informazioni dettagliate
			SR1*M701***	SR1*M702***SR1*M703***
Specifiche meccaniche (POWERbot)	Dimensioni (P x A x L) 340 mm		x 97 mm x 348 mm
	Peso 4 kg
	Sensore		Riconoscimento della forma del soffitto (Visionary mapping plus TM)
	Tipodi di tasti di POWERbot Tipo touch
Specifiche di alimentazione	Tensione di corrente 100-240 V~, 50 Hz/60 Hz
	Consumo elettrico 80 W
	Specifiche delle batterie 21,6 V/38,8 Wh
Pulizia	Tipodi di ricarica Ricarica automatica/Ricarica manuale
	Modalità di pulizia		Auto, Spot, Giornaliero	Auto, Spot, Repeat, Manual, Una volta, Giornaliero
	Tempo di ricarica Circa 240 minuti
	Durata pulizia(cal colata sulla base di pavimenti con superfici lisce)	Modalità Turbo Circa 30 minuti
		Modalità Normal Circa 60 minuti
Wi-Fi	Gamma frequence 2412 - 2472 MHz
	Potenza di trasmissione (Max) 20 dBm

Classificazione Articolo Informazioni dettagliate
Specliche meccaniche (POWERbot)	Dimensioni (P x A x L) 340 mm		x 97 mm x 348 mm
	Peso		4,3 kg
	Sensore		Riconoscimento della forma del soffitto (Visionary mapping plus TM)
	Tipodi di tasti di POWERbot Tipo touch
Specliche di alimentazione	Tensione di corrente 100-240 V~, 50 Hz/60 Hz
	Consumo elettrico		130 W
	Specifiche delle batterie 21,6 V/		77,8 Wh
Pulizia	Tipodi di ricarica Ricarica automatica/Ricarica manuale
	Modalità di pulizia		Auto, Spot, Repeat, Manual, Una volta, Giornaliero
	Tempo di ricarica Circa 160 minuti
	Durata pulizia(calcolo alla sulla base di pavimenti con superfici lisce)	Modalità Turbo Circa 30 minuti
		Modalità Normal Circa 60 minuti
		Modalità Quiet	Circa 90 minuti
Wi-Fi	Gamma frequence 2412 - 2472 MHz
	Potenza di trasmissione (Max) 20 dBm

※ Ai fini di migliorare il prodotto, la forma e le specifiche del prodotto sono soggette a modifiche alla cun preavviso.
* I tempi di ricarica e di pulizia possono differire in base alle condizioni d'uso.

ITALIANO-41

SAMSUNG
