Tipo di prodotto	Orologio radiocontrollato con effetto 3D
Marca	TFA
Modello	HOLOclock 60.5009.04
Dimensioni (L x l x h)	165 x 84 x 35 mm
Peso (solo dispositivo)	162 g
Alimentazione	2 pile 1,5 V AAA + adattatore di rete incluso
Display	Display 3D brevettato (lente separatrice di fascio)
Ricezione dell'ora	Radiocontrollata DCF-77 (77,5 kHz), portata ~1500 km
Funzioni principali	Ora, data, temperatura ambiente, cambio automatico del display (4 modalità: M0 a M3)
Illuminazione	4 livelli di luminosità regolabili + sensore di luminosità ambientale
Intervallo di temperatura	-5 °C a +50 °C / +23 °F a +122 °F
Impostazioni manuali	Ora, data, anno, unità di temperatura (°C/°F) dopo disattivazione della ricezione DCF
Manutenzione	Pulire con un panno morbido e umido; non utilizzare solventi
Sicurezza	Utilizzare solo in interni; tenere fuori dalla portata dei bambini; non esporre all'acqua
Batterie di backup	Da sostituire ogni 3 anni; batterie 1,5 V AAA
Conformità	Direttiva R&TTE 1999/5/CE; trattamento RAEE
Accessori inclusi	Batterie, adattatore di rete, manuale di istruzioni
Garanzia	Vedere le condizioni del venditore

Domande frequenti - HOLOclock 60.5009.04 TFA

Come impostare manualmente l'ora sull'orologio HOLOclock?

Tenere premuto il tasto SET per 3 secondi. Sul display appare « On » (ricezione DCF attivata). Premere + o - per passare a « OFF » per disattivare la ricezione DCF. Quindi premere SET per accedere alle impostazioni di ora, data e unità di temperatura. Usare + o - per modificare il valore e confermare con SET.

Cosa fare se l'orologio non visualizza nulla?

Prima controllare che l'adattatore di rete sia collegato correttamente e che la presa funzioni. Premere il tasto LIGHT per accendere il display. Se il problema persiste, controllare le batterie di backup nel vano.

Come attivare manualmente la ricezione DCF?

Premere brevemente il tasto WAVE. Il simbolo di ricezione DCF (un punto) appare. L'orologio cerca quindi il segnale radio. Se la ricezione riesce, l'ora si sincronizza automaticamente.

Perché l'orologio non visualizza la temperatura corretta?

La visualizzazione della temperatura può passare da °C a °F. Controllare l'impostazione nel menu di configurazione (tenere premuto SET per 3 secondi, quindi navigare fino all'unità di temperatura). L'intervallo di misurazione è da -5°C a +50°C. Se la temperatura è fuori intervallo, lo schermo mostra « LL » o « HH ».

Come cambiare le batterie di backup?

Aprire il vano batterie situato sul retro dell'orologio. Inserire due batterie nuove 1,5 V AAA rispettando la polarità (+/-). Chiudere il vano. Si consiglia di cambiare queste batterie ogni 3 anni.

Come pulire lo schermo 3D?

Utilizzare un panno morbido e leggermente umido. Non utilizzare mai solventi o detergenti abrasivi. Asciugare delicatamente per non graffiare la lente.

L'orologio passa automaticamente all'ora legale/invernale?

Sì, quando la ricezione DCF è attivata e il segnale viene ricevuto correttamente, il passaggio all'ora legale e invernale avviene automaticamente. Se si utilizza un'impostazione manuale, è necessario effettuare il cambio manualmente.

Come disattivare il cambio automatico del display?

Tenere premuto il tasto MODE. Il display mostra « M0 » (o un'altra modalità). Usare + o - per selezionare M0 (visualizzazione fissa dell'ultima modalità scelta). Confermare con MODE o attendere 5 secondi.

Cosa fare se l'orologio non riceve il segnale DCF?

Posizionare l'orologio vicino a una finestra, lontano da fonti di interferenza (computer, televisori). Premere WAVE per riavviare la ricerca. La ricezione è spesso migliore di notte. Se il problema persiste, impostare l'ora manualmente.

Posso utilizzare l'orologio senza adattatore di rete?

Sì, l'orologio può funzionare solo a batterie (2 x AAA). Tuttavia, l'adattatore di rete è consigliato per un utilizzo prolungato. Le batterie servono come backup in caso di interruzione di corrente.

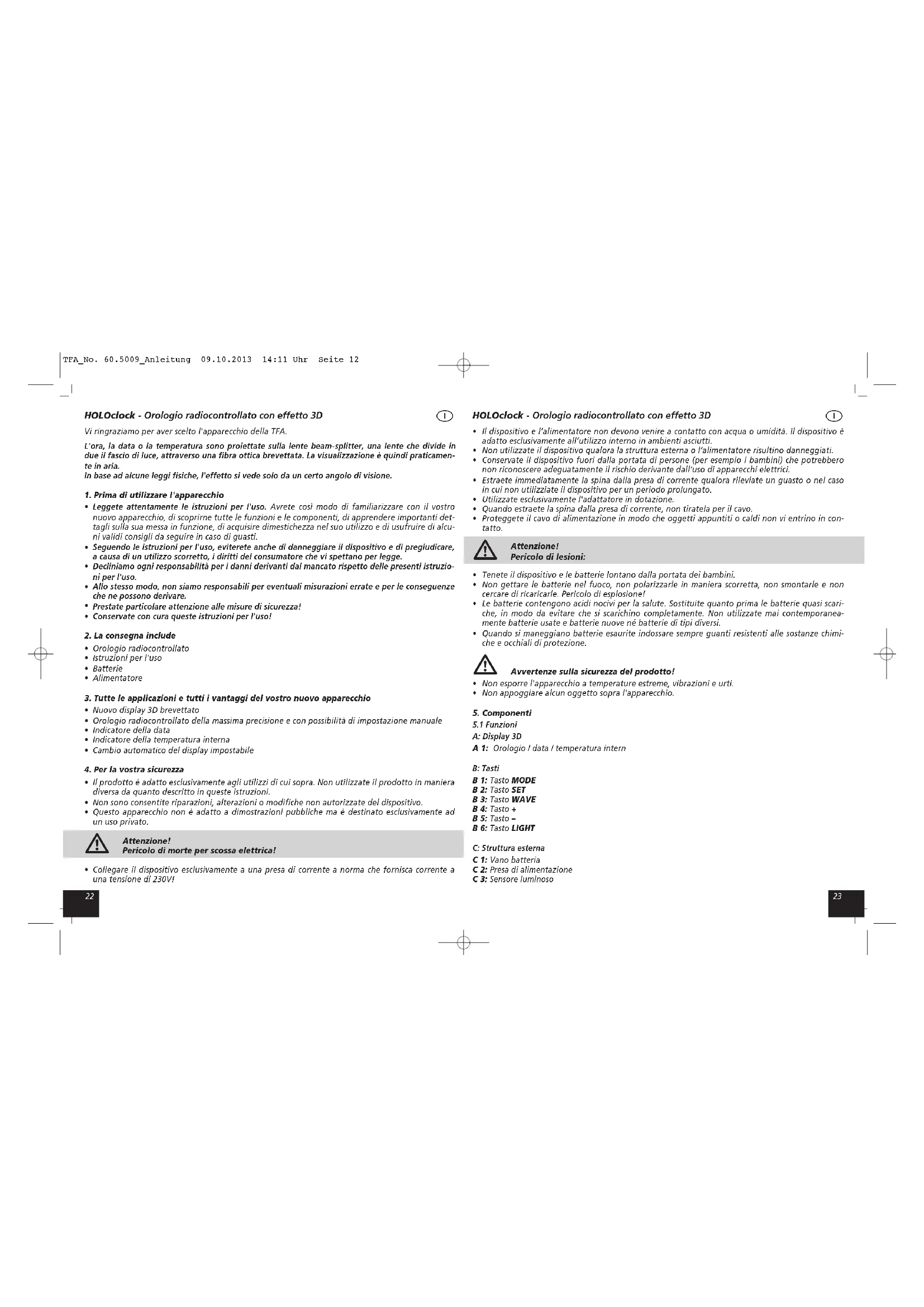

MANUALE UTENTE HOLOclock 60.5009.04 TFA

Istruzioni per l'uso

TFA

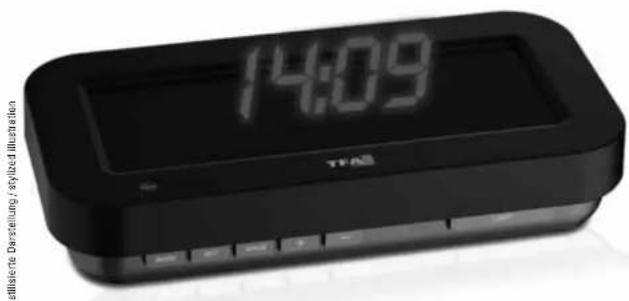

HOLOClock - Orologio radiocontrollato con effetto 3D

Vi ringraziamo per aver scelto l'apparecchio della TFA.

L'ora, la data o la temperatura sono proiettate sulla lente beam-splitter, una lente che divide in due il fascio di luce, attraverso una fibra ottica brevettata. La visualizzazione è quindi praticamente in aria.

In base ad alcune leggi fisiche, l'effetto si vede solo da un certo angolo di visione.

1. Prima di utilizzare l'apparecchio

• Leggete attentamente le istruzioni per l'uso. Avrete così modo di familiarizzare con il vostro nuovo apparecchio, di scoprime tutte le funzioni e le componenti, di apprendere importanti dettagli sulla sua messa in funzione, di acquisire dimestichezza nel suo utilizzo e di usufruire di alcuni validi consigli da seguire in caso di guasti.
• Seguendo le istruzioni per l'uso, eviterete anche di danneggiare il dispositivo e di pregiudicare, a causa di un utilizzo scorretto, i diritti del consumatore che vi spettano per legge.
• Decliniamo ogni responsabilità per i danni derivanti dal mancato rispetto delle presenti istruzioni per l'uso.
• Allo stesso modo, non siamo responsabili per eventuali misurazioni errate e per le conseguenze che ne possono derivare.
• Prestate particolare attenzione alle misure di sicurezza!
• Conservate con cura queste istruzioni per l'uso!

2. La consegna include

• Orologio radiocontrollato
- Istruzioni per l'uso
- Batterie
- Alimentatore

3. Tutte le applicazioni e tutti i vantaggi del vostro nuovo apparecchio

• Nuovo display 3D brevettato
• Orologio radiocontrollato della massima precisione e con possibilità di impostazione manuale
• Indicatore della data
• Indicatore della temperatura interna
• Cambio automatico del display impostabile

4. Per la vostra sicurezza

• Il prodotto è adatto esclusivamente agli utilizzi di cui sopra. Non utilizzate il prodotto in maniera diversa da quanto descritto in queste istruzioni.
• Non sono consentite riparazioni, alterazioni o modifiche non autorizzate del dispositivo.
• Questo apparecchio non è adatto a dimostrazioni pubbliche ma è destinato esclusivamente ad un uso privato.

Attenzione! Pericolo di morte per scossa elettrica!

- Collegare il dispositivo esclusivamente a una presa di corrente a norma che fornisca corrente a una tensione di 230V!

HOLOClock - Orologio radiocontrollato con effetto 3D

• Il dispositivo e l'alimentatore non devono venire a contatto con acqua o umidità. Il dispositivo è adatto esclusivamente all'utilizzo interno in ambienti asciutti.
• Non utilizzate il dispositivo qualora la struttura esterna o l'alimentatore risultino danneggiati.
• Conservate il dispositivo fuori dalla portata di persone (per esempio i bambini) che potrebbero non riconoscere adeguatamente il rischio derivante dall'uso di apparecchi elettrici.
• Estraete immediatamente la spina dalla presa di corrente qualora rileviate un guasto o nel caso in cui non utilizziate il dispositivo per un periodo prolungato.
  • Utilizzate esclusivamente l'adattatore in dotazione.
• Quando estraete la spina dalla presa di corrente, non tiratela per il cavo.
• Proteggete il cavo di alimentazione in modo che oggetti appuntiti o caldi non vi entrino in contatto.

Attenzione! Pericolo di lesioni:

• Tenete il dispositivo e le batterie lontano dalla portata dei bambini.
• Non gettare le batterie nel fuoco, non polarizzarle in maniera scorretta, non smontarle e non cercare di ricaricarle. Pericolo di esplosione!
• Le batterie contengono acidi nocivi per la salute. Sostituite quanto prima le batterie quasi scariche, in modo da evitare che si scarichino completamente. Non utilizzate mai contemporaneamente batterie usate e batterie nuove né batterie di tipi diversi.
• Quando si maneggiano batterie esaurite indossare sempre guanti resistenti alle sostanze chimiche e occhiali di protezione.

Avvertenze sulla sicurezza del prodotto!

• Non esporre l'apparecchio a temperature estreme, vibrazioni e urti.
• Non appoggiare alcun oggetto sopra l'apparecchio.

5. Componenti

5.1 Funzioni
A: Display 3D
A 1: Orologio / data / temperatura intern

B: Tasti

B 1: Tasto MODE
B 2: Tasto SET
B 3: Tasto WAVE
B 4: Tasto
B 5: Tasto -
B 6: Tasto LIGHT

C: Struttura esterna

C 1: Vano batteria
C 2: Presa di alimentazione
C 3: Sensore luminoso

HOLOClock - Orologio radiocontrollato con effetto 3D

6. Messa in funzione

• Rimuovere il foglio protettivo dal display.
• Inserire l'adattatore nella presa e collegarlo ad una presa a terra. L'apparecchio è pronto per l'uso.
  Avvertenza importante! Controllare che il voltaggio della vostra abitazione sia 230V, perché altrimenti il dispositivo potrebbe essere danneggiato. Tensioni diverse possono danneggiare lo strumento.
• Aprire il vano batteria e rimuovere la striscia d'interruzione dalle batterie. Richiudere il vano batteria.
• Le due batterie 1,5 V AAA sono batterie tampone che mantengono in funzione l'orologio in caso di interruzione di energia.
• Sul display 3D appare il simbolo di ricezione DCF (punto).
  • L'orologio inizia a ricevere il segnale radio.
• Se il codice dell'ora è stato ricevuto entro 10 minuti, viene visualizzata l'ora radiocontrollata.
• Il simbolo della ricezione DCF (punto) scompare.
• La ricezione del segnale DCF avverrà alle 3.15 del mattino. Se la ricezione non è avvenuta con successo alle 3.15, verranno eseguiti altro tentativo ad ogni ora, fino alle 5.15.
• In caso di mancata ricezione del segnale (sul display inizia a lampeggiare 00:00), è possibile avviare l'inizializzazione manuale.
  • Premere il tasto WAVE.
• Sul display 3D appare di nuovo il simbolo di ricezione DCF (punto).
• Nel caso in cui l'orologio non riesca a ricevere il segnale DCF (a causa di guasti, della distanza di trasmissione, ecc.), l'ora può essere impostata manualmente. L'orologio funziona come un normale orologio al quarzo (vedi: Impostazione manuale).

Informazioni sull'ora radiocontrollata DCF

L'ora viene trasmessa da un orologio atomico al cesio gestito dal Physikalisch Technische Bundesanstalt di Braunschweig. La deviazione è inferiore a 1 secondo in un milione di anni. L'ora è codificata e trasmessa da Mainflingen, vicino Francoforte, con un segnale a frequenza DCF - 77 (77,5 kHz) entro un raggio di 1.500 km. Anche il passaggio tra ora solare e ora legale è automatico. La qualità della ricezione dipende molto dalla posizione geografica. In circostanze normali e in assenza di problemi di ricezione, dovrebbe avvenire entro il raggio di 1.500 km da Francoforte.

Rispettate le norme elencate qui di seguito:

• La distanza raccomandata da qualsiasi fonte d'interferenza come monitor di computer o televisori deve essere di almeno 1.5 - 2m.
• All'interno di strutture in cemento armato (seminterrati, sovrastrutture) la ricezione del segnale è naturalmente più debole. In casi estremi si consiglia di sistemare l'unità vicino ad una finestra per ottenere una migliore ricezione del segnale.
• Durante le ore notturne, le interferenze dovute ad agenti atmosferici sono normalmente meno influenti, e la ricezione è possibile nella maggior parte dei casi. Una singola ricezione giornaliera è sufficiente a garantire la precisione e a mantenere la deviazione al di sotto di un secondo.

7. Uso

• Tenere premuto il tasto + o - in modalità impostazione per procedere velocemente.
• L'apparecchio esce automaticamente dalla modalità impostazione se non si preme alcun tasto per più di 20 secondi.

①

HOLOClock - Orologio radiocontrollato con effetto 3D

①

SUGGERIMENTO:

Quando la ricezione DCF è abilitata, non può essere fatta alcuna impostazione (ora, data e unità di temperatura). La ricezione DCF è attiva per impostazione predefinita. Dopo l'avvenuta ricezione del segnale DCF non è necessaria alcuna regolazione manuale.

Per effettuare impostazioni manuali è necessario disattivare la ricezione DCF.

Ciò è necessario ad esempio per modificare l'unità di temperatura o impostare l'ora manualmente.

7.1 Impostazione manuale

• Tenere premuto per 3 secondi il tasto SET. Sul display 3D appare "On" (predefinito). Impostare il display con il tasto + o - da "On" su "OFF". La ricezione DCF è disattivata.
• Premendo il tasto SET è adesso possibile modificare l'una dopo l'altra le impostazioni per ore, minuti, mese, giorno, anno, la visualizzazione della temperatura e installare con il tasto + o -
• Quando l'indicazione della temperatura è impostata su "Fahrenheit" la visualizzazione della data cambia automaticamente da europea (giorno, mese, anno) a americana (prima il mese, poi il giorno)
• Confermare con il tasto SET.

SUGGERIMENTO:

Se si attiva di nuovo la ricezione DCF, l'ora impostata manualmente viene sovrascritta all'avvenuta ricezione del segnale DCF (di notte la ricezione è spesso migliore).

7.2 Attivare di nuovo la ricezione DCF

• Tenere premuto per 3 secondi il tasto SET.
• Se la ricezione DCF è disattivata, viene visualizzato "OFF". Impostare il display con il tasto + o - da "OFF" su "On". La ricezione DCF è attivata.
• Premendo nuovamente il tasto SET, l'apparecchio inizia un'operazione di ricezione (punto).
• Per tornare immediatamente alla visualizzazione normale, premere il tasto WAVE.

7.3 Display

• Con il tasto MODE in modalità normale, è possibile visualizzare ora, data, anno e temperatura interna in modo permanente.
• Tenere premuto il tasto MODE per impostare un cambio automatico del display.
• M0 (predefinita) inizia a lampeggiare sul display 3D. Premere il tasto + o - per passare tra le seguenti modalità:

M0: In questa modalità è sempre attiva l'ultima visualizzazione selezionata.
M1: Ora e temperatura interna a turno
M2: Tempo e data a turno
M3: Tempo, data e temperatura interna a turno

• Confermare con il tasto MODE o non premere alcun tasto entro 5 secondi.
• Per annullare la modalità di cambio automatico del display, tenere premuto nuovamente il tasto MODE e selezionare M0 con il tasto + o =

HOLOClock - Orologio radiocontrollato con effetto 3D

7.4 Illuminazione

- Con il tasto LIGHT, il display 3D è spento o acceso.

• Premendo il tasto + o - in modalità normale è possibile impostare manualmente fino a quattro livelli di luminosità.
• L'intensità della luce del display è regolata automaticamente in base all'intensità della luce nella stanza.

8. Cura e manutenzione

• Per pulire l'apparecchio utilizzare solo un panno morbido leggermente inumidito. Non usare solventi o abrasivi.
• Attenzione: Si prega di rimuovere le batterie se si stacca il dispositivo per un lungo periodo di tempo dalla rete elettrica o si disattiva in modo permanente.
  • Collocare il dispositivo in un luogo asciutto.

8.1 Sostituzione delle batterie

• Per favore cambiare ogni 3 anni le batterie tampone.
- Aprire il vano batteria e inserire due batterie nuove tipo 1,5 V AAA, rispettando le corrette polarità.
- Attenzione: utilizzare solo batterie nuove quando si procede alla sostituzione delle batterie.
- Richiudere il vano batteria.

9. Guasti

Problema Risoluzione del problema

Nessuna indicazione → Verificare l'alimentatore

→ Premere il tasto LIGHT

Nessuna ricezione DCF → Accendere la ricezione DCF (vedi: Impostazione manuale)

→ Per attivare la ricezione del segnale radio manualmente premere il
tasto WAVE
→ Cercare nuove posizioni per il dispositivo
→ Attendere il tentativo notturno di ricezione
→ Eliminare fonti di interferenza
→ Riavviare il dispositivo secondo le istruzioni
→ Inserire l'orologio manualmente

Qualora il vostro apparecchio continui a non funzionare nonostante queste procedure, rivolgetevi al rivenditore presso il quale lo avete acquistato.

10. Smaltimento

Questo prodotto è stato realizzato utilizzando materiali e componenti di alta qualità che possono essere riciclati e riutilizzati.

È assolutamente vietato gettate le batterie tra i rifiuti domestici.

In qualità di consumatori, siete tenuti per legge a consegnare le batterie usate al negoziante o ad altri enti preposti al riciclaggio in conformità alle vigenti disposizioni nazionali o locali, ai fini di uno smaltimento ecologico.

Le sigle dei metalli pesanti contenuti sono: Cd=cadmio, Hg=mercurio, Pb=piombo

HOLOClock - Orologio radiocontrollato con effetto 3D

Questo apparecchio è etichettato in conformità alla Direttiva UE sullo smaltimento delle apparecchiature elettriche ed elettroniche (WEEE).

Questo prodotto non deve essere smaltito insieme ai rifiuti domestici. Il consumatore è tenuto a consegnare il vecchio apparecchio presso un punto di raccolta per lo smaltimento di apparecchiature elettriche ed elettroniche ai fini di uno smaltimento ecologico.

11. Dati tecnici

Alimentazione: 2 batterie AAA da 1,5 V (fornite) e alimentatore (fornito)

Campo di misura

Temperatura: -5°...+50°C / +23°...+122°F

Indicazione LL/HH: Fuori dal campo di misura

Dimensioni esterne: 165 x 84 x 35 mm

Peso: 162 g (solo apparecchio)

Effetto 3D protetto da un brevetto de 3Daround GmbH

È vietata la pubblicazione delle presenti istruzioni o di parti di esse senza una precedente autorizzazione della TFA Dostmann. I dati tecnici corrispondono allo stato del prodotto al momento della stampa e possono cambiare senza preavviso.

DICHIARAZIONE DI CONFORMITÀ 'UE

Con la presente dichiariamo che questo impianto radio adempie alle prescrizioni sostanziali della direttiva R&TTE 1999/5/CE. Una copia firmata e datata della Dichiarazione di Conformità è disponibile, su richiesta all'indirizzo [e-mail]. www.tfa-dostmann.de 10/2013

Peso: 162 g (solo dispositivo)
