| Tipo di prodotto | Lampada da lavoro LED |
| Marca | Workzone |
| Modello | GTS2 (GT-S-2) |
| Alimentazione | Batteria Li-Ion 3,7 V / 2000 mAh, alimentatore o accendisigari |
| Potenza LED massima | 3 W |
| Capacità della batteria | 2000 mAh |
| Tensione di ingresso | 12 V DC, max 500 mA |
| Tempo di carica (alimentatore) | circa 4 ore |
| Tempo di carica (adattatore auto) | circa 5 ore |
| Classe di protezione | III |
| Grado di protezione | IP20 (protezione contro corpi estranei ≥12,5 mm) |
| Funzioni di illuminazione | 3 modalità: 50%, 100%, LED superiore |
| Fissaggio | 2 calamite nel piede, 1 calamita sul retro, gancio rotante |
| Livelli di orientamento del piede | 7 |
| Alimentatore | Modello WJG-Y081200500W, ingresso 100-240 V~, uscita 12 V= 500 mA |
| Adattatore per auto | Modello ZZ-103, ingresso 12 V=, uscita 12 V=, fusibile F0.5AL250V |
| Pezzi forniti | Lampada, alimentatore, adattatore auto, manuale |
| Manutenzione | Pulire con panno umido, non immergere |
| Sicurezza | Non usare all'aperto, non guardare direttamente la luce, non usare su 24 V |
| Riciclaggio | Non smaltire con i rifiuti domestici, batteria rimovibile |
Domande frequenti - GTS2 Workzone
Domande degli utenti su GTS2 Workzone
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Lampada in formato PDF gratuitamente! Trova il tuo manuale GTS2 - Workzone e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. GTS2 del marchio Workzone.
MANUALE UTENTE GTS2 Workzone
Istruzioni per l'uso
Risque d'endommagement!
Risque d'endommagement!
Risque d'endommagement!
Risque d'endommagement!
Panoramica prodotto .... 4
Dotazione/parti dell'apparecchio 87
Codici QR 88
In generale....89
Leggere e conservare le istruzioni per l'uso....89
Descrizione pittogrammi....90
Sicurezza 95
Utilizzo conforme alla destinazione d'uso 95
Note relative alla sicurezza....96
Prima messa in funzione ....108
Sommario
Controllare la lampada e la dotazione ....108
Utilizzo....109
Posizionamento della lampada 111
Sostituire il fusibile elettrico dell'adattatore per autoveicoli 112
Accendere/spegnere la lampada....113
Pulizia....115
Dati tecnici 117
Dichiarazione di conformità 120
Smaltimento....121
Smaltimento dell'imballaggio 121
Smaltimento della lampada 122

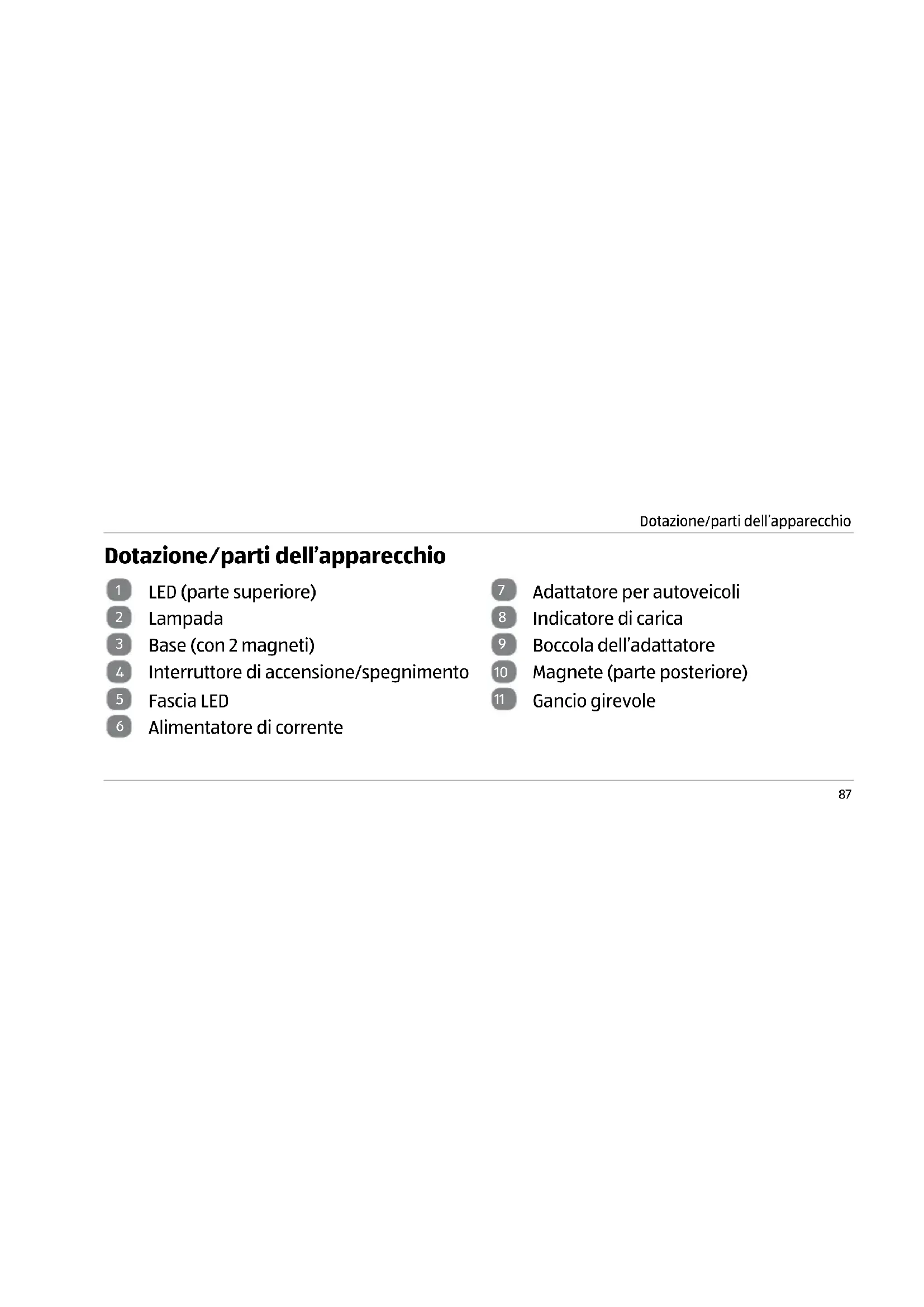

Dotazione/parti dell'apparecchio
1 LED (parte superiore)
2 Lampada
3 Base (con 2 magneti)
4 Interruttore di accensione/spegnimento
5 Fascia LED
6 Alimentatore di corrente
7 Adattatore per autoveicoli
8 Indicatore di carica
9 Boccola dell'adattatore
10 Magnete (parte posteriore)
11 Gancio girevole
Codici QR
Provate ora
Basta acquisire con il vostro smartphone il seguente codice QR per ottenere ulteriori informazioni relative al vostro prodotto ALDI.
Eseguendo il lettore di codici QR potrebbero generarsi costi a seconda della tariffa scelta con il vostro operatore mobile a seguito del collegamento ad internet.
Leggere e conservare le istruzioni per l'uso
Le presenti istruzioni per l'uso sono parte integrante di questa lampada da lavoro a LED (in seguito nominata "lampada"). Esse contengono informazioni importanti relative all'utilizzo. Prima di mettere in funzione la lampada, leggere attentamente le istruzioni per l'uso, in particolar modo le note relative alla sicurezza. Il mancato rispetto delle presenti istruzioni per l'uso può provocare lesioni gravi o danni alla
lampada. Le istruzioni per l'uso si basano sulle normative e regole vigenti nell'Unione Europea. All'estero rispettare anche linee guida e normative nazionali. Conservare le istruzioni per l'uso per utilizzi futuri. In caso di cessione della lampada, consegnare anche le istruzioni per l'uso.
In generale
Descrizione pittogrammi
Nelle istruzioni per l'uso, sulla lampada stessa o sull'imballaggio sono riportati i seguenti simboli e le seguenti parole d'avvertimento.
AVVERTIMENTO!
Questo simbolo/parola d'avvertimento indica un pericolo a rischio medio che, se non evitato, può avere come conseguenza la morte o una lesione grave.
In generale
ATTENZIONE!
Questo simbolo/parola d'avvertimento indica un pericolo a basso rischio che, se non evitato, può avere come conseguenza una lesione lieve o media.
AVVISO!
Questa parola d'avvertimento mette in guardia da possibili danni a cose.
In generale
Questo simbolo fornisce informazioni utili sull'utilizzo.
I prodotti contrassegnati con questo simbolo devono essere attivati solo in luoghi chiusi.
Questo simbolo indica apparecchi elettrici di classe di protezione III.
IP20 I prodotti contrassegnati con questo simbolo sono protetti contro la penetrazione di corpi estranei dal ≥ 12,5 mm.
I prodotti contrassegnati con questo simbolo hanno una polarità positiva.
In generale
Sicurezza certificata: I prodotti contrassegnati da questo simbolo soddisfano i requisiti della legge tedesca sulla sicurezza dei prodotti (ProdSG).
Dichiarazione di conformità (vedi capitolo “Dichiarazione di conformità”): I prodotti identificati con questo simbolo soddisfano tutte le norme comunitarie applicabili nello Spazio economico europeo.
Sicurezza
Utilizzo conforme alla destinazione d'uso
La lampada è concepita esclusivamente per l'illuminazione di ambienti chiusi o per essere utilizzata in veicoli con una tensione della batteria paria a 12 V. È destinata esclusivamente all'uso in ambito privato e non in ambito commerciale.
Utilizzare la lampada esclusivamente come descritto nelle presenti istruzioni per l'uso. Ogni altro utilizzo è da intendersi come non conforme alla destinazione d'uso e può provocare danni a cose o a persone. La lampada non è un giocattolo per bambini.
Il produttore o rivenditore non si assume nessuna responsabilità per i danni dovuti all'uso non conforme alla destinazione o all'uso scorretto.
Note relative alla sicurezza
AVVERTIMENTO!
Pericolo di scosse elettriche!!
La scorretta installazione elettrica o l'eccessiva tensione di rete possono provocare scosse elettriche.
- Allacciare la lampada solo se la tensione di rete della presa di corrente corrisponde ai dati riportati sulla targhetta.
- Allacciare la lampada solo ad una presa di corrente facilmente accessibile, in modo da poter staccare subito la lampada dalla rete elettrica in caso di anomalie.
Sicurezza
- Collegare l'adattatore per autoveicoli solo ad autovetture con una tensione della batteria pari a 12 V. L'adattatore per autoveicoli non è predisposto per camion, barche ecc. con una tensione della batteria pari a 24 V.
- Non usare la lampada se presenta danni visibili o se il cavo di alimentazione o l'alimentatore di corrente o l'adattatore per autoveicoli sono difettosi.
- Se il cavo di alimentazione della lampada è danneggiato dovrà essere sostituito dal produttore o dalla sua assistenza post-vendita, oppure da una persona parimenti qualificata, in modo da evitare pericoli.
- Non aprire il corpo dell'apparecchio, bensì far eseguire la riparazione da persone qualificate. Rivolgersi ad un'officina specializzata. In caso di riparazioni eseguite in proprio, allacciamento non corretto o errato utilizzo, si escludono responsabilità e diritti di garanzia.
Sicurezza
- La sorgente luminosa di questa lampada non è sostituibile, quando la sorgente luminosa è esaurita sostituire tutta la lampada.
- Per le riparazioni, utilizzare solo componenti che siano corrispondenti alle specifiche originali dell'apparecchio. In questa lampada si trovano parti elettriche e meccaniche indispensabili per la protezione da fonti di pericolo.
- Se l'alimentatore di corrente o l'adattatore per autoveicoli è danneggiato, non deve essere più utilizzato e deve essere sostituito da un alimentatore di corrente o da un adattatore per autoveicoli dello stesso tipo.
- Non immergere in acqua né la lampada né l'alimentatore di corrente né l'adattatore per autoveicoli.
- Mai toccare l'alimentatore di corrente né l'adattatore per autoveicoli con mani umide.
- Non estrarre mai l'alimentatore di corrente o l'adattatore per autoveicoli dalla presa di corrente
tenendoli per il cavo di alimentazione, ma tenerli sempre in mano, sia l'alimentatore di corrente che l'adattatore per autoveicoli.
- Non servirsi mai del cavo di alimentazione per reggere l'apparecchio.
- Tenere la lampada, l'alimentatore di corrente o l'adattatore per autoveicoli lontani da fiamme libere e superfici calde.
- Posare il cavo di alimentazione in modo tale che non vi si possa inciampare.
- Non piegare il cavo di alimentazione e non farlo passare su spigoli vivi.
- Utilizzare la lampada solo in ambienti interni. Non utilizzarlo in ambienti umidi o sotto la pioggia.
- Non riporre mai la lampada in posizione tale che possa cadere in una vasca o in un lavandino.
- Non toccare mai con le mani la lampada se dovesse cadere in acqua. Scollegare in tal caso immediatamente l'alimentatore di corrente o l'adattatore per autoveicoli dalla rete elettrica.
Sicurezza
- Assicurarsi che i bambini non possano infilare oggetti nella lampada.
- Se la lampada non viene utilizzata, oppure se la si pulisce o se si verifica un guasto, spegnerla sempre la lampada e staccare l'alimentatore di corrente o l'adattatore per autoveicoli dalla presa di corrente.
AVVERTIMENTO!
Pericoli per i bambini e le persone con ridotte capacità fisiche, sensoriali e mentali (intesi ad esempio disabili lievi, persone anziane con limitate capacità fisiche e mentali) o prive di esperienza e cognizioni (ad esempio i bambini più grandicelli).
Sicurezza
- Questa lampada può essere utilizzata dai bambini di età superiore agli otto anni e da persone con ridotte capacità fisiche, sensoriali e mentali, o prive di esperienza e cognizioni, a condizione che siano sotto sorveglianza o che siano stati istruiti sul modo sicuro di usare la lampada ed abbiano compreso i pericoli connessi. Non consentire ai bambini di giocare con la lampada. La pulizia e la manutenzione non possono essere eseguite da bambini privi di sorveglianza.
- Tenere lontano i bambini di età inferiore agli otto anni dalla lampada e dal cavo di collegamento.
- Non lasciare mai incustodita la lampada mentre funziona.
- Evitare che i bambini giochino con la pellicola d'imballaggio. I bambini potrebbero imprigionarvisi e soffocare.
Sicurezza
AVVERTIMENTO!
Pericolo di esplosione!
Un utilizzo non conforme alla destinazione d'uso della batteria ricaricabile potrebbe provocare esplosioni.
- Non cortocircuitare mai la batteria ricaricabile.
- Non smontare mai la batteria ricaricabile.
- Non gettare mai la batteria ricaricabile nel fuoco.
- Utilizzare la lampada solo con gli accessori inclusi nella confezione.
AVVERTIMENTO!
Pericolo d'incendio!
Un utilizzo non conforme alla destinazione d'uso della lampada può provocare incendi.
- Non utilizzare la lampada in locali in cui sussiste pericolo di incendio o esplosione.
- Tenere la lampada lontana da materiali infiammabili.
- Non appendere oggetti sopra la lampada, l'alimentatore di corrente o l'adattatore per autoveicoli.
- Non coprire né la lampada, né l'alimentatore di corrente o l'adattatore per autoveicoli con oggetti.
Sicurezza
ATTENZIONE!
Pericolo di incidenti e ferimento!
Un utilizzo non conforme alla destinazione d'uso della lampada può provocare lesioni.
- La luce è molto chiara. Non guardare direttamente nella luce e non abbagliare altre persone né animali. - Se utilizzate la lampada con l'aiuto dell'adattatore per autoveicoli nel veicolo, assicurarsi che:
- né la lampada né il cavo di alimentazione rappresentino un pericolo per il conducente o i passeggeri. La lampada deve essere sempre conservata in modo appropriato ed essere ben fissata.
- il conducente possa utilizzare perfettamente tutti i componenti del veicolo senza restrizioni.
- la lampada durante la guida e, in generale, nel traffico non venga accesa né utilizzata.
ATTENZIONE!
Pericolo di ustione con acido!
Le perdite di acido della batteria possono causare ustioni in caso di contatto con la pelle o altre parti del corpo.
- Non aprire in nessun caso la batteria ricaricabile.
- Evitare in questo caso il contatto con pelle, occhi e mucose dell'acido della batteria.
In caso di contatto lavare immediatamente le parti in oggetto con molta acqua pulita e consultare immediatamente un medico.
Sicurezza
AVVISO!
Pericolo di danneggiamento!
L'uso improprio della lampada può danneggiarla.
- Non utilizzare la lampada per più di 3 ore.
- Non posizionare mai la lampada sopra o vicino a superfici roventi (ad es. fornelli ecc.).
- Evitare che il cavo di alimentazione entri in contatto con parti roventi.
- Non esporre mai la lampada a temperature elevate (termosifoni, irraggiamento solare diretto al o al parabrezza ecc.) o ad agenti atmosferici (ad es. pioggia).
Sicurezza
- Non utilizzare mai la lampada sino a quando le strisce LED si estinguono, la batteria ricaricabile potrebbe venire distrutta irrimediabilmente per via di scarica totale.
- Dopo ogni utilizzo, staccare la lampada dalla rete elettrica.
- Fare attenzione a spegnere sempre la lampada quando non viene usata.
- Se non si vuole usare la lampada per un lungo periodo di tempo, prima dello stoccaggio si deve caricare completamente la batteria ricaricabile, altrimenti la capacità di ricarica della lampada può diminuire anche se non viene usata con conseguente scarica totale.
- Se utilizzate la lampada con l'aiuto dell'adattatore per autoveicoli nel veicolo, assicurarsi che l'adattatore per autoveicoli sia completamente inserito per evitare il pericolo di surriscaldamento.
Prima messa in funzione
Prima messa in funzione
Controllare la lampada e la dotazione
AVVISO!
Pericolo di danneggiamento!
Se si apre la confezione con un coltello affilato o altri oggetti appuntiti senza prestare sufficiente attenzione, è possibile danneggiare subito la lampada o gli accessori.
- Nell'aprire la confezione fare molta attenzione.
- Estrarre la lampada 2 e gli accessori dalla confezione.
- Controllare se la fornitura è completa (vedi figura A e B).
- Controllare che la lampada o gli accessori non siano danneggiati. In tale eventualità non utilizzare la lampada. Rivolgersi al produttore o a un'officina attraverso l'indirizzo del servizio assistenza clienti indicato nella scheda di garanzia.
Utilizzo
Se si vuole utilizzare la lampada 2 senza alimentatore di corrente 6 o adattatore per autoveicoli 7, si deve innanzitutto caricare la batteria ricaricabile della lampada. La ricarica con l'alimentatore di corrente dura ca. 4 ore, mentre con l'adattatore per autoveicoli ca. 5 ore. La lampada può essere caricata o tramite una presa di corrente o tramite l'accendisigari di un veicolo.
AVVISO!
Pericolo di danneggiamento!
L'uso improprio della lampada può danneggiarla.
- Spegnere sempre la lampada durante la carica.
- Srotolare completamente il cavo di alimentazione.
-
Collegare il connettore dell'alimentatore di corrente o dell'adattatore per autoveicoli alla boccola dell'adattatore 9
-
Collegare l'alimentatore di corrente ad una presa di corrente installata in modo corretto, o l'adattatore per autoveicoli ad un accendisigari sotto corrente in un autoveicolo.
L'indicatore di carica 8 s'illumina di rosso durante la carica. Non appena è terminata la carica, l'indicatore di carica diventa verde.
Posizionamento della lampada
La lampada ha sulla parte anteriore una fascia LED 5 e sulla parte superiore un LED 1. Al fine di garantire una illuminazione ottimale del campo di lavoro, potete spostare la base 3 della lampada all'interno di 7 livelli (vedi figura C). Inoltre la lampada dispone di due magneti alla base e un magnete 10 sulla parte posteriore della lampada, affinché possiate fissare la lampada a superfici metalliche o appendere ad un gancio girevole 11.
Utilizzo
Sostituire il fusibile elettrico dell'adattatore per autoveicoli
Nel caso non si potesse più caricare la lampada con l'adattatore per autoveicoli, probabilmente è difettoso il fusibile incorcoprato:
- Girare l'anello colorato dell'adattatore per autoveicoli 7 in senso antiorario.
- Sostituire il fusibile difettoso con un fusibile nuovo del tipo F0.5AL250V (0.5 A, 250 V, veloce).
- Serrare l'anello colorato dell'adattatore per autoveicoli in senso orario.
Accendere/spegnere la lampada
La lampada offre 3 impostazioni di illuminazione. Se l'alimentatore della lampada è completamente carico, potete procedere per accendere o spegnere la lampada.
| Impostazioni Utilizzo | |
| 50 % potenza di illuminazione premere 1× l'interruttore di accensione/spegnimento 4 | |
| 100 % potenza di illuminazione premere 2× l'interruttore di accensione/spegnimento | |
| LED parte superiore premere 3× l'interruttore di accensione/spegnimento | |
| spento premere 4× l'interruttore di accensione/spegnimento | |
Utilizzo
I LED della lampada sono molto luminosi. Tenere o posizionare la lampada sempre in modo che nessuno venga abbagliato. Per evitare che la lampada abbagli, girare la lampada con l'interruttore di accensione/spegnimento in un'altra direzione. Fare attenzione che non vengano abbagliate neanche le persone che stanno attorno.
Pulizia
AVVISO!
Pericolo di corto circuito!
Infiltrazioni di liquidi nell'alloggiamento possono provocare corto circuito.
- Non immergere mai la lampada in liquidi.
- Assicurarsi che nessun tipo di liquido possa infiltrarsi nell'alloggiamento.
- Prima della pulizia staccare l'alimentatore di corrente dalla presa di corrente o l'adattatore per autoveicoli dall'accendisigari.
Pulizia
AVVISO!
Pericolo di danneggiamento!
L'uso improprio può danneggiare la lampada.
- Non utilizzare detersivi aggressivi, spazzolini con setole metalliche o di nylon, utensili appuntiti o metallici quali coltelli, paglie d'acciaio e simili. Essi potrebbero danneggiare le superfici.
- Assicurarsi che la lampada 2 sia spenta e staccata dalla rete.
- Lasciare raffreddare completamente la lampada.
-
Pulire la lampada con un panno leggermente inumidito. In seguito far asciugare completamente tutti i pezzi.
-
Se non utilizzate la lampada per un lungo periodo di tempo, caricare la lampada e conservarla in luogo asciutto, senza grandi sbalzi di temperatura.
Dati tecnici
Lampada LED
Modello: GT-S-2
Numero articolo: 94429
Tipo di batteria ricaricabile:
$$ 3, 7 \mathrm{V} = - -, 2 0 0 0 \mathrm{mAh}, \text { Li - lon } $$
Potenza LED: max. 3 W
Dati tecnici
Tensione d'ingresso:
12 V = ---, max. 500 mA
Classe di protezione: III
Alimentatore di corrente
Modello: WJG-Y081200500W
Tensione d'ingresso: 100–240 V\~, 50/60 Hz
Potenza di uscita:
12 V = - - - , 500 mA
Adattatore per autoveicoli
Modello: ZZ-103
Ingresso: 12 V = - - -
Uscita: 12 V = = =
Le presenti istruzioni per l'uso possono essere scaricate anche come file PDF dal nostro sito www.gt-support.de.
Dichiarazione di conformità
Dichiarazione di conformità
Si garantisce la conformità del prodotto con gli standard prescritti ai sensi di legge. La dichiarazione di conformità intera è disponibile in internet su www.gt-support.de.
Smaltimento
Smaltimento
Smaltimento dell'imballaggio
Smaltire l'imballaggio differenziandolo. Gettare il cartone e la scatola nella raccolta di carta straccia, la pellicola nella raccolta dei materiali riciclabili.
Smaltimento
Smaltimento della lampada
(Applicabile nell'Unione Europea e in altri paesi europei con sistemi di raccolta differenziata)
Non smaltire gli apparecchi dismessi nei rifiuti domestici! Se un giorno la lampada non dovesse essere più utilizzabile, ogni consumatore è obbligato per legge, a smaltire gli apparecchi dismessi separata-mente dai rifiuti domestici, per esempio presso un centro di raccolta comunale/di quartiere. Così è sicuro che gli apparecchi dismessi vengono correttamente smaltiti e per evitare ripercussioni negative sull'ambiente. Per questo motivo gli apparecchi elettronici sono contrassegnati dal simbolo cui sopra.
Batterie e batterie ricaricabili non vanno smaltite nei rifiuti domestici! In qualità di consumatore è obbligato per legge a smaltire tutte le batterie o batterie ricaricabili, indipendentemente se contengono sostanze dannose* presso un centro di raccolta del proprio comune/quartiere in modo che possano essere smaltite nel rispetto dell'ambiente. Consegnare la batteria scarica al centro di raccolta! Fare attenzione a non danneggiare la batteria o che non sia soggetta a vibrazioni per evitare un cortocircuito.
*contrassegnate da: Cd = cadmio, Hg = mercurio, Pb = piombo
Smaltimento
Per estrarre la batteria ricaricabile si ha bisogno di un cacciavite a croce e di un paio di forbici.
- Spegnere la lampada 2 azionando l'interruttore di accensione/spegnimento 4 e staccando la lampada dalla rete di corrente.
- Rimuovere le 2 viti a croce sul lato superiore della maniglia con l'aiuto di un cacciavite a croce.
- Smontare la lampada tenendola alla maniglia.
- Tagliare l'uno dopo l'altro il filo rosso e quello nero con un paio di forbici.
- Estrarre la batteria ricaricabile.
CH
Commercializzato da:
GLOBALTRONICS GMBH & CO KG
DOMSTR. 19
20095 HAMBURG
GERMANY
KUNDENDIENST • SERVICE APRÈS-VENTE •
ASSISTENZA POST-VENDITA 94429
00800 / 093 485 67
