MANUALE UTENTE K120HERTX BERTAZZONI

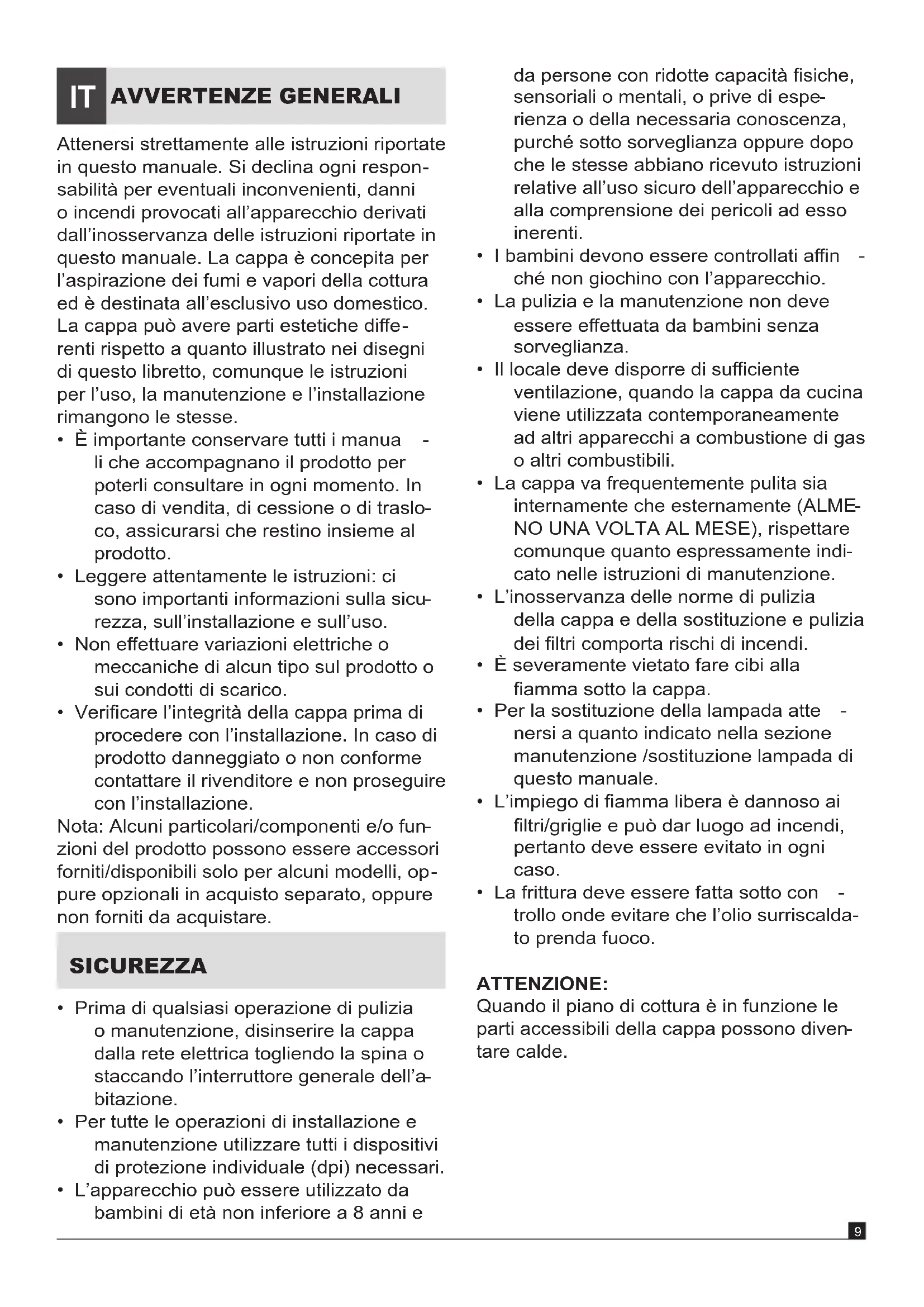

Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale. La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata all'esclusivo uso domestico. La cappa può avere parti estetiche differenti rispetto a quanto illustrato nei disegni di questo libretto, comunque le istruzioni per l'uso, la manutenzione e l'installazione rimangono le stesse.

• È importante conservare tutti i manua - li che accompagnano il prodotto per poterli consultare in ogni momento. In caso di vendita, di cessione o di traslo-co, assicurarsi che restino insieme al prodotto.
• Leggere attentamente le istruzioni: ci sono importanti informazioni sulla sicurezza, sull'installazione e sull'uso.
• Non effettuare variazioni elettriche o meccaniche di alcun tipo sul prodotto o sui condotti di scarico.
• Verificare l'integrità della cappa prima di procedere con l'installazione. In caso di prodotto danneggiato o non conforme contattare il rivenditore e non proseguire con l'installazione.

Nota: Alcuni particolari/componenti e/o funzioni del prodotto possono essere accessori forniti/disponibili solo per alcuni modelli, oppure opzionali in acquisto separato, oppure non forniti da acquistare.

SICUREZZA

• Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.
• Per tutte le operazioni di installazione e manutenzione utilizzare tutti i dispositivi di protezione individuale (dpi) necessari.
  • L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e

da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprensione dei pericoli ad esso inerenti.

• I bambini devono essere controllati affin - ché non giochino con l'apparecchio.
• La pulizia e la manutenzione non deve essere effettuata da bambini senza sorveglianza.
• Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili.
• La cappa va frequentemente pulita sia internamente che esternamente (ALME-NO UNA VOLTA AL MESE), rispettare comunque quanto espressamente indicato nelle istruzioni di manutenzione.
• L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.
• È severamente vietato fare cibi alla fiamma sotto la cappa.
• Per la sostituzione della lampada atte -nersi a quanto indicato nella sezione manutenzione /sostituzione lampada di questo manuale.
• L'impiego di fiamma libera è dannoso ai filtri/griglie e può dar luogo ad incendi, pertanto deve essere evitato in ogni caso.
• La frittura deve essere fatta sotto con - trollo onde evitare che l'olio surriscalda- to prenda fuoco.

ATTENZIONE:

Quando il piano di cottura è in funzione le parti accessibili della cappa possono diventare calde.

INSTALLAZIONE

• La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a quelle indicate nella/e figura/e relativa/e all'installazione per i diversi tipi di dispositivi di cottura (Gas: 650mm/Elettrico:500mm). Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerne conto (Fig.2).
• Non collegare l'apparecchio alla rete elettrica finché l'installazione non è totalmente completata.
• Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quanto previsto dai regolamenti delle autorità locali competenti.
• L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.
• Non utilizzare o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.
• Non utilizzare MAI la cappa senza griglia/filtri correttamente montata/i!
• La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamente indicato. Il peso massimo complessivo di eventuali oggetti posizionati o appesi sulla cappa (ove previsto), non deve superare 1,5Kg.
• Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l'installazione o, se non in dotazione, acquistare il tipo di viti corretto.
• Utilizzare la lunghezza corretta per le viti che sono identificate nella documentazione.
• In caso di dubbio, consultare il centro di assistenza autorizzato o personale qualificato similare.

ATTENZIONE!

La mancata installazione di viti e dispositivi di fissaggio in conformità di queste istruzioni può comportare rischi di natura elettrica.

Non utilizzare con un programmatore, timer, telecomando separato o qualsiasi altro dispositivo che si attiva automaticamente.

MONTAGGIO

Prima di iniziare con l'installazione:

• Verificare che il prodotto acquistato sia di dimensioni idonee alla zona di installazione prescelta.
• Verificare che all'interno della cappa non vi sia (per motivi di trasporto) materiale di corredo (ad esempio buste con viti, garanzie etc.), che eventualmente va tolto e conservato per l'utilizzazione.

Seguire le istruzioni di montaggio specificate di seguito:

1. Durante l'installazione del prodotto rispettare la distanza dalla superficie di cottura (Gas: 650mm/Elettrico:500mm) - (Fig. 2).
2. Rimuovere i tre filtri metallici (Fig.3-B).
3. Eseguire i fori sulla parete secondo lo schema della dima (vedi Fig. 4).
4. Per fissare la cappa utilizzare gli inserti (Fig. 5).
5. Appendere la cappa al muro (A), e fissarla con le viti (C) (Fig.6).
6. Posizionare la staffa (D) e fissarla alla parete (B) (Fig. 6).
7. Regolare gli elementi del camino telescopico e fissarlo alla staffa (D) (Fig.7).

ATTENZIONE!

Prodotto dal peso elevato, la movimentazione e l'installazione della cappa deve essere fatta da almeno due o più persone.

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile anche dopo l'installazione. Se sprovvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile, anche dopo installazione, applicare un interruttore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione.

ATTENZIONE!

Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente. La cappa è provvista di un cavo alimentazione speciale; in caso di danneggiamento del cavo, richiederlo al servizio assistenza tecnica.

UTILIZZAZIONE

Suggerimenti per un corretto utilizzo al fine di ridurre l'impatto ambientale:

Quando iniziate a cucinare, accendere la cappa alla velocità minima, lasciandola accesa per alcuni minuti anche dopo il termine della cottura. Aumentare la velocità solo in caso di grandi quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per mantenere ben efficiente il sistema di riduzione degli odori, sostituire, quando è necessario, il/i filtro/i carbone. Per mantenere ben efficiente il filtro del grasso, pulirlo in caso di necessità. Per ottimizzare l'efficienza e minimizzare i rumori, utilizzare il diametro massimo del sistema di canalizzazione indicato in questo manuale. La cappa è realizzata per essere utilizzata in versione aspirante ad evacuazione esterna o filtrante a ricircolo interno.

VERSIONE ASPIRANTE

I vapori vengono evacuati verso l'esterno tramite un tubo di scarico fissato alla flangia di raccordo.

ATTENZIONE!

Il tubo di evacuazione non è generalmente fornito e va acquistato. Il diametro del tubo di scarico deve possibilmente essere equivalente al diametro dell'anello di connessione (flangia di raccordo) (∅150/ ∅120 - pag.3).

ATTENZIONE!

Per questo tipo d'installazione, se la cappa è provvista di filtro/i a carbone, questo/i deve/devono essere rimosso/i.

Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo). L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una diminuzione delle prestazioni di aspirazione ed un drastico aumento della rumorosità. Si declina perciò ogni responsabilità in merito.

Usare un condotto lungo il minimo indispensabile. Nei tratti orizzontali il tubo deve avere una leggera inclinazione (ca.10%) per convogliare meglio l'aria verso l'esterno dell'ambiente.

• Usare un condotto con minor numero di curve possibile (angolo massimo della curva: ≤ 90^ ).
• Evitare cambiamenti drastici di sezione del condotto.

Deviazione per la Germania: Quando la cappa da cucina e apparecchi alimentati con energia diversa da quella elettrica sono in funzione simultaneamente, la pressione negativa nel locale non deve superare i 4 Pa (4 x 10-5 bar).

VERSIONE FILTRANTE

L'aria aspirata verrà sgrassata e deodorata prima di essere riconvogliata nella stanza. Per utilizzare la cappa in questa versione, se non presente all'acquisto, è necessario installare un sistema di filtraggio aggiuntivo a base di carboni attivi, seguendo le istruzioni presenti nel kit filtrante (pag.3).

1. ON: luce accesa OFF: luce spenta
2. Accensione e spegnimento motore cappa. All'accensione la cappa si avvia in prima velocità.
3. — Si riduce la velocità del motore
   Si incrementa la velocità del motore. Il modello ha 4 velocità. La 4° intensità è temporizzata, per cui dopo circa 7 minuti, il motore passa automaticamente in 3° velocità.
4. Permette lo spegnimento automatico della cappa dopo 15 min. di funzionamento alla velocità 1,2,3 (pulsante con luce intermittente).

ILLUMINAZIONE

La cappa è dotata di un sistema di illuminazione basato sulla tecnologia LED (2 led da 1.5W) garantendo un'illuminazione ottimale, una durata fino a 10 volte maggiore rispetto alle lampade tradizionali, consentendo un notevole risparmio energetico.

Per la sostituzione rivolgersi al servizio di assistenza tecnica.

PULIZIA E MANUTENZIONECOMANI

Per la pulizia usare ESCLUSIVAMENTE un panno inumidito con detersivi liquidi neutri.

NON UTILIZZARE UTENSILI O ALTRI STRUMENTI PER LA PULIZIA!

Evitare l'uso di prodotti contenenti abrasivi. NON UTILIZZARE ALCOOL!

Filtro antigrasso

Trattiene le particelle di grasso derivanti dalla cottura. Deve essere pulito una volta al mese, con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature ed a ciclo breve. Con il lavaggio in lavastoviglie il filtro antigrasso metallico può scolorirsi ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Filtro ai carboni attivi (Solo per Versione Filtrante)

Trattiene gli odori sgradevoli derivanti dalla cottura. Il filtro al carbone dev'essere sostituito (o rigenerato - a seconda del modello a corredo/opzionale) ogni due mesi.

SMALTIMENTO

Questa apparecchiatura è progettata, testata e realizzata nel rispetto delle normative vigenti.

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/ EC, Waste Electrical and Electronic Equipment (WEEE).

Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenire le potenziali conseguenze negative per l'ambiente e la salute.

Il simbolo 📋 sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.
