| Tipo di prodotto | Cassa colonna di alta gamma |
| Marca | Sonus Faber |
| Modello | Olympica Nova II |
| Categoria | Altoparlante |
| Impedenza nominale | 4 ohm |
| Sensibilità | 92 dB SPL |
| Potenza consigliata | Da 40 a 250 W RMS per canale (in base alla distanza di ascolto) |
| Dimensioni (A × L × P) | 1078 × 450 × 550 mm |
| Peso unitario | Circa 60 kg |
| Funzioni di connessione | Bi-cablaggio, bi-amplificazione, tri-cablaggio, tri-amplificazione |
| Manutenzione | Pulizia con panno in microfibra morbido; evitare prodotti chimici, alcol, cera |
| Sicurezza | Non posare oggetti liquidi; tenere i bambini a più di 50 cm di distanza; evitare volumi eccessivi |
| Garanzia | 2 anni standard, estendibile tramite registrazione online |
| Accessori inclusi | Griglia di protezione, panno in microfibra, punte di disaccoppiamento |
| Riparabilità | Contattare un centro autorizzato Sonus Faber; conservare l'imballaggio originale |
Domande frequenti - Olympica Nova II Sonus Faber
Domande degli utenti su Olympica Nova II Sonus Faber
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Altoparlante in formato PDF gratuitamente! Trova il tuo manuale Olympica Nova II - Sonus Faber e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Olympica Nova II del marchio Sonus Faber.

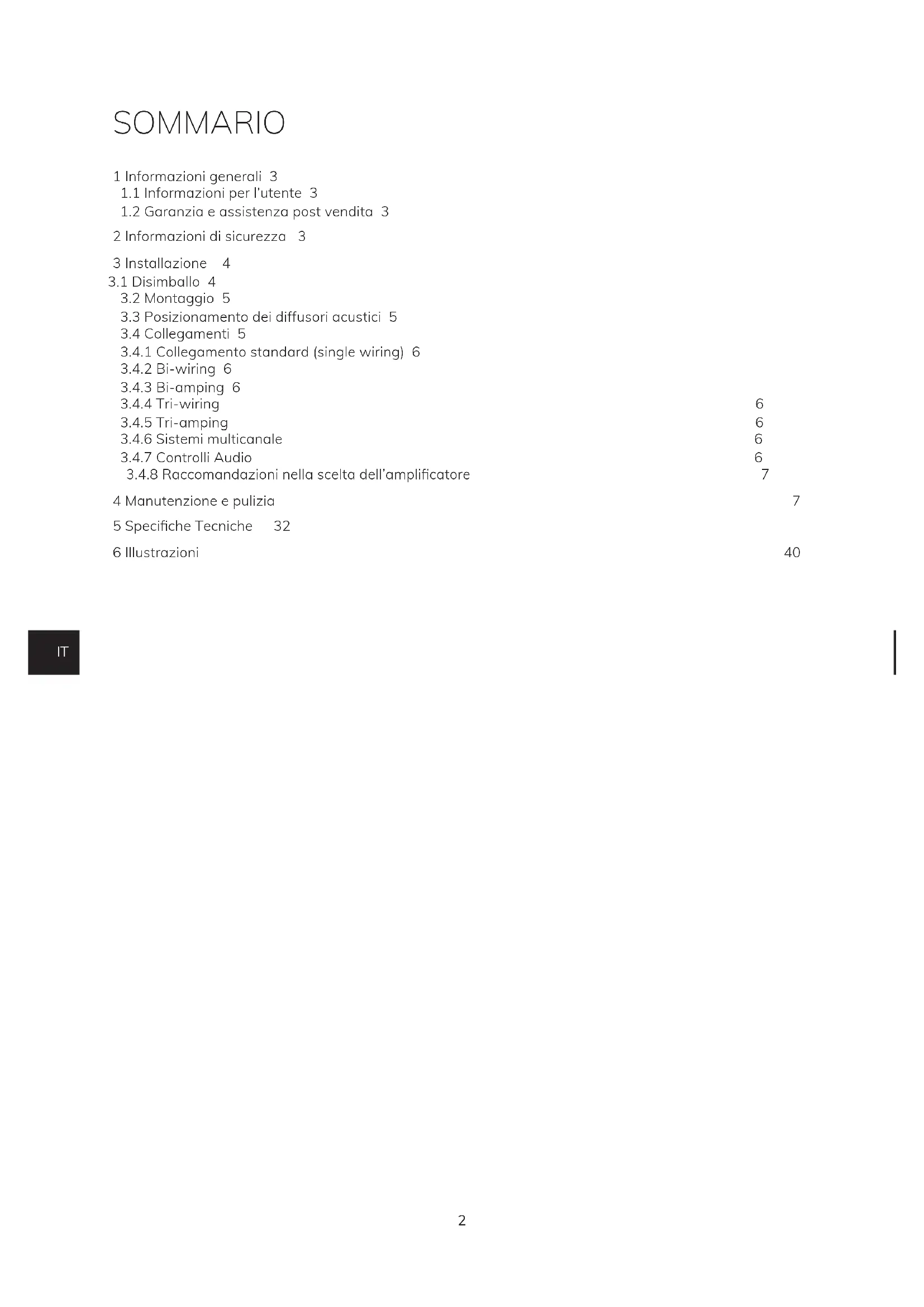

MANUALE UTENTE Olympica Nova II Sonus Faber
1 Informazioni generali 3
1.1 Informazioni per l'utente 3
1.2 Garanzia e assistenza post vendita 3
2 Informazioni di sicurezza 3
3 Installazione 4
3.1 Disimballo 4
3.2 Montaggio 5
3.3 Posizionamento dei diffusori acustici 5
3.4 Collegamenti 5
3.4.1 Collegamento standard (single wiring) 6
3.4.2 Bi-wiring 6
3.4.3 Bi-amping 6
3.4.4 Tri-wiring
3.4.5 Tri-amp
3.4.6 Sistemi multicanale
3.4.7 Controlli Audio
3.4.8 Raccomandazioni nella scelta dell'amplificatore
4 Manutenzione e pulizia 7
5 Specifiche Tecniche 32
6 Illustrazioni 40
1 INFORMAZIONI GENERALI
1.1 INFORMAZIONI PER L'UTENTE
Gentile Cliente,
desideriamo ringraziarLa e complimentarci con Lei per aver scelto i diffusori acustici Sonus faber per l'ascolto della sua Musica preferita.
Questi preziosi diffusori acustici sono pensati per procurarLe immeditatamente la massima soddisfazione, ma poché è nostro preciso interesse che Lei ottenga il miglior risultato possibile nell'ascolto. La invitiamo a leggere attendamente, prima dell'installazione, quello manuale d'istruzioni d'uso e manutenzione.
Qualora dovessero sorgerLe dubbi o curiosità, Le consigliamo di rivolgersi al personale technique del Suo punto vendita, al distributore ufficiale Sonus faber della nazione in cui vivo o prendere contatto direttamente con Sonus faber scrivendo a customerservice@sonusfaber.com.
Infine, Le suggeriamo vivamente di registrarsi on-line sul site www.sonusfaber.com: in questo modo verrà informato da Sonus faber di tutte le novità, iniziative ed eventuali promozioni.
Buona musical
1.2 GARANZIA E ASSISTENZA POST VENDITA
I nostri diffusori acustici sono stati progettati e fabbricati secondo i più alto standard qualitativi. Tuttavia, quale si verificasse un guasto o un malfunzionamento, i prodotti Sonus faber sono coperti da una garanzia standard che comprende tutti i difetti di fabbricazione, tecnici o di materiali, per due (2) anni alla data di acquisto del consumatore.
La informiamo che è possibile estendere il periodo di garanzia registrando il Suo prodotto su https://www.sonusfaber.com/en/register-product/.
Per maggiori informazioni, consigliamo di approbondire le condizioni di garanzia su www.sonusfaber.com/warranty-policy.
Inoltre, nel Suo interesse, ci permettiamo di fare presente quando segue:
- La garanzia sui diffusori acustici copre eventuali difetti di costruzione;
- Conservare il documento comprovante l'acquisto in modo da poterlo esibire al rivenditore in caso di necessità;
- Conservare l'imballo originale dei diffusori acustici perché possano essere trasportati nelle in caso di spedizione presso il centro assistenza autorizzato;
I diffusori acustici devono essere arrivapagnati da una descrizione del malfunzionamento o del difetto eventualmente riscontrato.
Le seguenti condizioni fanno decadere la garanzia sul prodotto:
Il diffusore acustico è stato smontato o modificato da personale diverso da quello del centro assistenza autorizzato da Sonus faber;
Il diffusore acustico è stato usato in modo non conforme a quanto descritto in quello manuale.
2 INFORMAZIONI DI SICUREZZA
Leggere l presente manuale d'istruzioni e conservario in luogo a portata di mano per agli eventuale esigenza.
- Quando si posizionano i diffusori o lo stand, avvitare completeness i piedini di supporto ed assicurarsi di positizione il diffusore su una superficie perfettamente pianà, solida ed orizzontale.
Evitare di appoggiare al diffusore acustico oggetti estranei che possano comprometerne la stabilità. - Nel caso di collocazione del diffusore acustico su superfici di appoggio flottanti (es. soppalchi, rialzi in legno ecc.) o a muro, verificare in via preliminare che la portata sia sufficiente a sostenere il peso dei diffusori acustici. Verificare inoltre che sussista un attrito sufficiente ad evitare spostamenti del diffusore acustico causati dalle vibrazioni prodotte in condizioni operative.
Evitare di appoggiare sul diffusore acustico oggetti contenti liquidi o sostanze inflammabili o in grado di liquefarsi. -
Attenersi ad uno degli schemi di collegamento indicate in questo manuale di istruzione. Il collegamento in parallelo di due o più diffusori acustici cui danneggiare il Vostro amplificatore. In caso di dubbio rivolgersi al Vostro rivenditore di fiducia.
-
Nel corso del funzionamento dell'impianto audio evitare un ascolto ad alto volume ed in prossimità degli altoparlanti. Ciò può provocare dannianche permanenti all'apparato uditiivo.
- Mantenere i bambini ad una distanza di sicurezza di almeno 50 cm dal diffusore acustico.
Gli altoparlanti producono attorno ad essi un Campo elettromagnetico innocuo per l'essere umano e per gli animali ma che puo disturbare il funzionamento di apparecchiature elettroniche come monitor e teilevisori con schermo a tubo catodico qualora queste vengano collocate nelle immedite vicinanze del diffusore acustico. Nel caso in cui ci si verifichi, augmentare la distance di tali apparecchiature dai diffusori acustici. Non appoggiare sul diffusore acustico carte di credito o simili agettura magnetica per evitare che possano smagnetizzarsi.
La Tecnologia di funzionamento degli altoparlanti verte su principi dell'elettromagnetismo, pertanto l'utilizzatore dovra evitare di utilizzato apparenti che generino forti campi elettromagnetici, i quali potrebbero disturbare il funzionamento dei diffusori acustici. Evitare di appoggiare sul mobile dei diffusori apparenti di ricetrassmissione come telefoni cellulari, cordless, sistemi intercom, ecc.
Non collegare i diffusori acustici direttamente ad un impianto per diffusione sonora a tensione costante (100 V, 70.7 V o simili). Ciò può determinare il sovraccarico dell'impianto con possibile danneggiamento del diffusore acustico e/o della centralina di amplificazione. - Collegare il diffusore ad una sorgente certificata PS1 secondo la IEC62368-1.
Non avvincare tra loro cavi audio e cavi dell'alimentazione elettrica. In prossimita dei cavi di alimentazione è presente un Campo elettromagnetico che cui causare un fastidioso ronzio. In quello caso, provvedere ad allontanare tra di loro cavi audio e cavi di alimentazione. - Utilizzare questi sistemi di altoparlanti per uso domestico. Non devono essere utilizzati a volumi elevati o a distribuzione continua del suono, come ad esempio per una discoteca o per l'amplificazione del suono. Un'intensità di segnale tale non è compatibile con il corretto funzionamento del sistema di altoparlanti e può causare quasi irreversibili e, in alcuni casi, l'inizio di un incendio.
3 INSTALLAZIONE
3.1 DISIMBALLO
Procedere al disimballo come indicato di seguito. Fare riferimento alle illustrazioni del capitolo 6.
Seguire les seguents indicazioni generali:
- É consigliabile disimballare i prodotti il più vicino possibile alla posizione finale
- Usare un attrezzo appropriato per aprire l'imballo. Non insere a fondo la lama per evitare di danneggiare il contentuto.
- Conservare gli imballi per eventuali futuri trasporti.
Non indossare orologi, braccialetti, anelli, etc. per evitare di graffiare i diffusori acustici e le loro finiture. Uguale attenzione si dovrà porre nella protezione da eventuali elementi metallici presenti nell'abbigliamento indossato quali cerniere, bottoni, fibbie, rivetti, ecc. - Controllare il contentuto dell'imballo (fare riferimento al capitolo 5 - Specifiche Tecniche). In caso di mancanza di uno o più di questi articoli, avvertire il rivenditore dove è stato effettuato l'acquisto.
- Fare attenuation a non toccare gli altoparlanti durante le operazioni di disimballo.
Tenere saldamente i diffusori acustici con entrambe le mani per evitare di farli cadere. Le operazioni indicate sono svolte con maggiore sicurezza e comodità da due persona
I materiali da imballaggio possono essere inquinanti. Non smaltire quosti materiali come rifiuti domestici ma consegnarli ad un centro raccolta e riciclo dei rifiuti.
Non lasciare i materiali per l'imballaggio a disposizione dei bambini! Possibilità di avvelamento o soffocamento a causa di ingestione.
Nel caso di impiego di uno stand dedicato, quest'ultimo cui esto è stato progettato. L'uso con altri modelli di diffusori acustici cui cui quod provocare danni e lesions.
Alcuni altoparlanti sono dotati di una maschera tendifilo, che si trovava all'interno del kit degli accessori. Fare riferimento al capitolo 6 (llustrazioni) e seguire attendamente le seguenti istruzioni:
- Inserire i perni dell'asticella della maschera tendifilo nei relativi fori, iniziando alla parte inferiore dell'altoparlante;
Allungare i fili elastici fino ad insere i perni dell'altra asticella nei relativi fori della parte superiore dell'altoparlante;
Se si desidera rimuovere la maschera tendifilo, estrarre innanzitutto i perni dell'asticella superiore, procedendo verso il basso fino alla base.
Durante il posizionamento o la rimozione della maschera tendifilo, fare attenzione a non danneggiare la parte frontale dell'altoparlante.
3.2 MONTAGGIO
Fare riferimento alle illustrazioni del capitolo 6.
Questi diffusori acustici sono stati progettati per essere lavorante in ambiente.
In ottica di ottenere I migliori risultati possibili, fare riferimento alle illustrazioni del capitolo 6.
La conformazione dell'ambiente di ascolto e il posizionamento dei diffusori acustici influenzano la resa di tutto ilsystema di riproduzione sonora. Per esempio, di base una stanza di forma irregularare più migliorare la risposta in ambiente in quanto viene ad essere limitata la formazione di onde stazionarie, nellaStanza a forma di parallelepipedo è tendenzialmente più idonea a generate immagini sonore equilibrate.
La presenza di tappeti e tendaggi influisce positivement sull'acustica dell'ambiente, contribuendo all'assorbimento delle prime riflessioni ed alla diminuzione della riverberazione.
Per quanto concerne la disposizione dei diffusori in ambiente, non esistono regole fisse e universallymente valide per agli ambiente. Tuttavia, un buon approcco consiste nel cominciare dividendo idealmente la pianta della stanza d'ascolto, ipotizzata di forma rettangolare, in tre aree di pari superficie. Come molto nelle illustrazioni del capitolo 6, suggeriamo di posizionare i diffusori acustici sulla prima delle linee cui individuate (A), ad una distanza tra loro di non meno di 1,8 metri, adeguamente distanziati dalle pareti laterali, nelle punto d'ascolto sare a l centro della seconda linea (B).
In lo: o si minimizzano effetti acustici indesiderati derivanti da intense prime riflessioni e risonanze ambientali che si genererebbbero con i diffusori acustici posti in prossimita dei muri e degli angoli della stanza. Il puntamento dei diffusori dovrebbe essere tale da fare convergere le emissioni verso la testa dell'ascoltatore, il tutto a formare una configurazione di ascolto a triangolo equilatero. Questo accorgimento consente di ottenere la miglior parte a fuoco dell'imagine sonora ricostruita. La profondità della stessa dipende poi alla distance tra i diffusori acustici e la parete posteriore.
Nella consapevolezza che il semplice procedimento esposto, molto a create delle condizioni d'ascolto vicine a quale ottimali, non sare applicabile da tutti i nostri clienti a causa di oggettive problematiche legate alla vivibilità degli ambienti domestici, consigliamo quantomeno di posizionare i due diffusori lontano dagli angoli dellaStanza e ad una distanza delle pareti laterali e nella parete di fondo di almeno 1 metro.
I due diffusori dovrebbero essere distanti almeno 1,8 metri l'uno dall'altro. Il punto d'ascolto ottimale è previsto che si trovi ad una altezza dal pavimento di 1,1 metri circa.
La distanza tra gli altoparlanti stessi e tra gli altoparlanti e il punto di ascolto cui è successivo successivamente regolata come desiderato.
Se gli altoparlanti devono essere posizionati su uno scaffale, la distance è di almeno un metro e mezzo e si consigliano superfici di uguali altezza.
3.4 COLLEGAMENTI
Una volta che i diffusori acustici sono stati posizionati si cui riferimento alle illustrazioni del capitolo 6.
I collegamenti vanno effettuati con gli apparecchi spenti!
I terminali di connessione di cui sono dotati i diffusori acustici consentono di collegare cavi terminati con cavo spellato, forcelle o banane. Sistemidi altoparlanti con connessione bi- o tri-wiring sono dotati di ponticelli che consentono di implementare variet schemidi collegamento. A seconda di quale schemasi intendadottare, detti ponticelli potrebbero dover essere rimossi.
Un corretto serraggio e una verifica periodica dei terminali contribui r ad ottenere e mantenere prestazioni ottimali.
3.4.1 COLLEGAMENTO STANDARD (SINGLE WIRING)
Consiste nel pilotaggio dei diffusori acustici (di solito una Coppia) con un singolo amplificatore stereofonico, oppure con una Coppia di amplificatori monofonici, utilizzato sostanto un cavo bipolare di potenza per ciascun canale. Completare il collegamento come indicato nella relativa figura.
Questo schema permette di differenziare i cavi bipolari di potenza, da collegare alle sezioni Bassi e alle sezioni Medio-alti dei diffusori acustici. Il pilotaggio dei diffusori acustici (di solito una coppia) avviene con un singolo amplificatore stereofonico, oppure con una Coppia di amplificatori monofonici, utilizzando cavi bipolari di potenza distincti per ciascunazsche di ingresso del diffusore acustico. Rimuovere i ponticelli e completare il collegamento come indicate nella relativa figura.
3.4.3 COLLEGAMENTO BI-AMPING
(SOLO PER DIFFUSORI ACUSTICI DOTATI DI INGRESSI SEPARATI PER BASSI E MEDIO-ALTI).
Questo schema è una evoluzione del collegamento Bi-wiring e permette di differenziare anc che gli amplificatori da collegare alle sezioni Bassi e alle sezioni Medio-alti dei diffusori acustici. Il pilotaggio dei diffusori acustici (di solito una coppi) avviene con due distincti amplificatori stereofonici, oppure con due coppie di amplificatori monofonici, utilizzando cavi bipolari di potenza distincti per ciascuna categoria di ingressso del diffusore acustico. Rimuovere i ponticelli e completare il collegamento come indicato nella relativa figura.
3.4.4 COLLEGAMENTO TRI-WIRING (SOLO PER DIFFUSORI ACUSTICI DOTATI DI INGRESSI SEPARATI PER INFRA-BASSI, MEDIO-BASSI E MEDIO-ALTI).
Questo schema di collegamento è una estensione dello schema Bi-wiring per diffusori acustici con tresezioni di ingressso separabili. Il pilotaggio dei diffusori acustici (di solito una coppia) avviene con un singolo amplificatore stereofonico, oppure con una Coppia di amplificatori monofonici, utilizzato cavi bipolari di potenza distincti per ciascuna sezione di ingressso del diffusore acustico. Rimuoverve i ponticelli e completare il collegamento come indicate nella relativa figura. Mantenendo i ponticelli tra due coppie di terminali di ingressso (normalmente medio-bassi e medio-alti), è uncommone possibile l'implementazione di uno schema bi-wiring.
3.4.5 COLLEGAMENTO TRI-AMPING (SOLO PER DIFFUSORI ACUSTICI DOTATI DI INGRESSI SEPARATI PER INFRA-BASSI, MEDIO-BASSI E MEDIO-ALTI).
Questo schema di collegamento è una estensione dello schema Bi-amping a diffusori acustici con tresezioni di ingressso separabili. Il pilotaggio dei diffusori acustici (di solito una coppia) avviene con tre distincti amplificatori stereofonici, oppure con tre coppie di amplificatori monofonici, utilizzato cavi bipolari di potenza distincti per ciascuna sezione di ingressso del diffusore acustico. Rimuoverve i ponticelli e completare il collegamento come indicate nella relativa figura. Mantenendo i ponticelli tra due coppie di terminali di ingressso (normalmente medio-bassi e medio-alti), è comunque possibile l'implementazione di uno schema bi-amping.
3.4.6 IMPIANTI AUDIO MULTICANALE
Quanto detto in precedenza si applica analogamente ancne nel caso di impianti multicanale. Evidentemente lo schema di collegamento diviene piuttosto complesso in quanto il numero di amplificatori aumenta con il numero dei canali.
3.4.7 CONTROLLI AUDIO
Diffusori acustici top range danno all'utilizzatore la possibilità di regolare l'uscita acustica alle basse e/o alle alte frequenze. L'entità della regolazione consigliabile dipende dal gusto di chi ascolta e dalle specifiche peculiariità dell'ambiente, ovvero dall'assorbimento della stanza e nella diffusione delle componenti sonore di bassa frequenza.
Con i controlli audio in determinate posizioni, cui verificarsi una diminuzione a certe frequenze dell'impedenza complessiva del diffusore acustico. E' pertanto sempre raccomandabile l'impiego di cavi di elevata qualità (bassa resistenza e bassa reattanza per metro lineare) e di amplificatori di potenza con elevata corrente di uscita.
3.4.8 RACCOMANDAZIONI PER LA SCELTA DELL'AMPLIFICATORE AUDIO
La potenza di uscita richiesta ad un amplificatore in condizioni medie di uso dipende dalle caratteristiche del sistema di altoparlanti (impedenza nominale e sensibilità) e dalle condizioni di ascolto (livello sonoro medio e distance di ascolto). Nella tabella successiva, a titolo di esempio, è riportato il caso di un diffusore acustico di impedenza nominale 4 ohm ed una sensibilità di 92 dB SPL.
| Distanza di ascolto | Potenza di uscita richiesta dell'amplificatore (min. Pavg per canale*) | Correspondente Potenza del segnale audio (per canale*) |
| 2 m | 40 W 0.8 W | |
| 2.5 m | 63 W 1.3 W | |
| 3 m | 90 W 1.8 W | |
| 3.5 m | 125 W 2.3 W | |
| * per un livello di ascolto medio alla distance di ascolto pari a 82 dB SPL, segnale musicale con 20 dB di fattore di cresta | ||
Programmi sonori con fattori di cresta più elevati richiedono amplificatori di potenza con maggiore margine di tensione di uscita, nella potenza media del segnale audio si mantiene normalmente piuttosto bassa. La scelta degli amplificatori va quindi fatta tornendo conto non tanto del valore della potenza media erogata per bassi livelli di ascolto ma, soprattutto, della gestione di quei brevissimi istanti in cui il segnale musicale raggiunge picchi straordinariamente elevati.
4 MANUTENZIONE E PULIZIA
I diffusori acustici non necessitano di manutenzioni particolari se non di una periodica pulizia generale. Per preservare la finitura dei diffusori acustici, coprirli con la protezione in tessuto fornita in dotazione, soprattutto se i diffusori non vengono utilizzati per un periodo di tempo prolongato.
Rischio di danni al mobile del diffusore!
Non usare prodotti per la pulizia, cere per mobili, liquidi detergenti o alcohol. Non usare panni ruvidi.
Per la pulizia delle parti legno non utilizzato prodotti come cere o detergenti che potrebbero macchiare o danneggiare il legno o gli altoparlanti. Usare un panno morbido in microfiba (come quello fornito in dotazione ove presente) eventualmente appena inumidito. Il legno è un materiale naturale e sempre vivo, quando sensibile agli agenti esterni.
Evitare il posizionamento del diffusore acustico in prossimità di fonti di calorie o in vicinanza di finestre e vetrate non protette da tendaggi, in particolar modo durante i mesi estivi.
Non esporre il diffusore acustico ai raggi solari diretti. Per l'eventuale polvere depositata sul mobile, sui pannelli frontali e sugli altoparlanti, usare un pennello morbido facendo molta attenzione a non danneggiare le delicate membrane degli altoparlanti.
Per la pulizia delle parti in marmo (ove presenti) della base del diffusore e la base dello stand, si consiglia di utilizzare un panno inumidito con acqua o con comuni detergenti liquidi di tipo neutro a basso contentuto alcalino. Per la cura delle superfici metalliche e di vetro (ove presenti), utilizzato il panno e il liquido in dotazione. Non utilizzato prodotti chimici aggressivi a basi forti quali acetone, trielina, acidi, abrasivi, sgrassanti forti, alcol, limone o vino.
Altri suggerimenti e istruzioni specifiche sono fornite nelle illustrazioni del capitolo 6. Queste attenzioni converanno i diffusori acustici perfetti per molti anni. Il tempo contribui r a migliorare il suono per effetto del rodaggio delle parti in movimento (membrane e sospensioni) e la camera acustica rispondere sempre meglio quando più sare usata: sono le stesse regole che valgono per gli strumenti musicali a corda!
