MANUALE UTENTE Venere Signature Sonus Faber

desideriamo ringraziarla e complimentarci con Lei per aver scelto Sonus faber Venere S per l'ascolto della Sua Musica preferita o per un impiego audio-video.

I diffusori Sonus faber sono pensati per procurarLe immediatamente la massima soddisfazione, ma poiché è nostro preciso interesse che Lei ottenga il miglior risultato possibile nell'ascolto e che ciò avvenga nella piena sicurezza, La invitiamo a leggere attentamente, prima dell'installazione, questo manuale d'istruzioni.

Qualora dovessero sorger Le dubbi o curiosità, Le consigliamo di rivolgersi al personale tecnico del punto vendita o prendere contatto direttamente con Sonus faber, scrivendo a [e-mail].

Infine Le suggeriamo vivamente di registrare il Suo diffusore on-line sul sito www.sonusfaber.com.

Buona Musica!

Dear Customer,

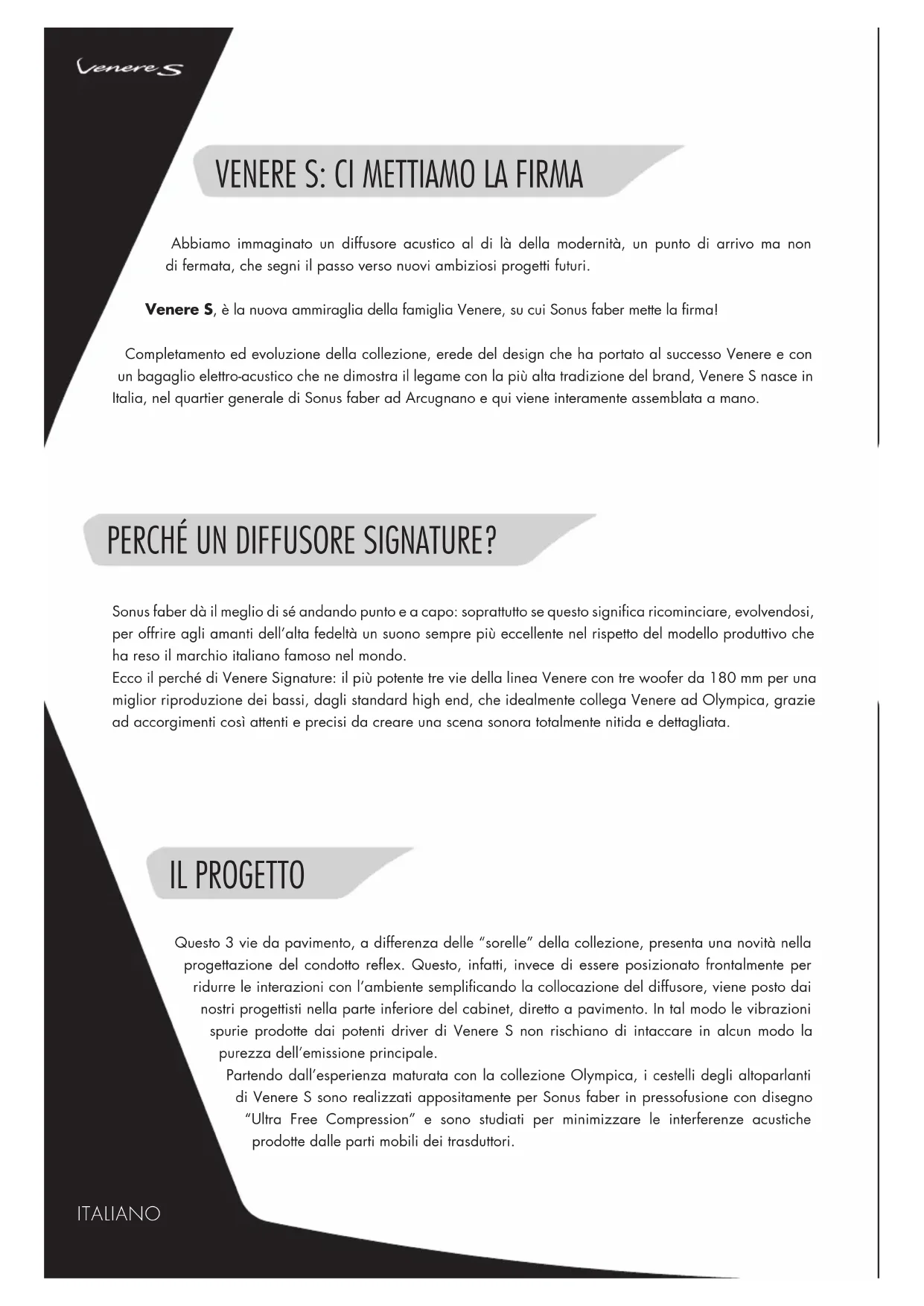

Abbiamo immaginato un diffusore acustico al di là della modernità, un punto di arrivo ma non di fermata, che segni il passo verso nuovi ambiziosi progetti futuri.

Venere S, è la nuova ammiraglia della famiglia Venere, su cui Sonus faber mette la firmal!

Completamento ed evoluzione della collezione, erede del design che ha portato al successo Venere e con un bagaglio elettro-acustico che ne dimostra il legame con la più alta tradizione del brand, Venere S nasce in Italia, nel quartier generale di Sonus faber ad Arcugnano e qui viene interamente assemblata a mano.

PERCHÉ UN DIFFUSORE SIGNATURE?

Sonus faber dà il meglio di sé andando punto e a capo: soprattutto se questo significa ricominciare, evolvendosi, per offrire agli amanti dell'alta fedeltà un suono sempre più eccellente nel rispetto del modello produttivo che ha reso il marchio italiano famoso nel mondo.

Ecco il perché di Venere Signature: il più potente tre vie della linea Venere con tre woofer da 180 mm per una miglior riproduzione dei bassi, dagli standard high end, che idealmente collega Venere ad Olympica, grazie ad accorgimenti così attenti e precisi da creare una scena sonora totalmente nitida e dettagliata.

IL PROGETTO

Questo 3 vie da pavimento, a differenza delle "sorelle" della collezione, presenta una novità nella progettazione del condotto reflex. Questo, infatti, invece di essere posizionato frontalmente per ridurre le interazioni con l'ambiente semplificando la collocazione del diffusore, viene posto dai nostri progettisti nella parte inferiore del cabinet, diretto a pavimento. In tal modo le vibrazioni spurie prodotte dai potenti driver di Venere S non rischiano di intaccare in alcun modo la purezza dell'emissione principale.

Partendo dall'esperienza maturata con la collezione Olympica, i cestelli degli altoparlanti di Venere S sono realizzati appositamente per Sonus faber in pressofusione con disegno "Ultra Free Compression" e sono studiati per minimizzare le interferenze acustiche prodotte dalle parti mobili dei trasduttori.

IL CROSSOVER E GLI ALTOPARLANTI

Tutti gli altoparlanti di Venere S sono costruiti in esclusiva su progetto specifico di Sonus faber.

I coni dei tre woofer di Venere S sono realizzati in alluminio; ciò conferisce massima leggerezza e rigidità ai trasduttori consentendo una risposta rapida ai transienti delle basse frequenze.

Il midrange è dotato di una membrana in Curv, una speciale fibra di polipropilene termoformata che fornisce la soluzione ideale per una riproduzione assolutamente naturale della parte principale dello spettro acustico.

Per la riproduzione delle alte frequenze, invece, viene utilizzato un tweeter con diaframma a cupola morbida in seta trattata Dr. Kurt Mueller, il miglior produttore al mondo di parti mobili.

Il tweeter viene meccanicamente disaccoppiato tramite interposizione di materiale resiliente al fine di rendere il trasduttore insensibile alle micro vibrazioni prodotte dal lavoro degli altri driver. Il risultato è un miglioramento della precisione e della micro dinamica e, di conseguenza, una scena sonora massimamente a fuoco.

Anche la rete del crossover viene interamente assemblata in Italia con componentistica di pregio. La sua configurazione semi bilanciata, su disegno non risonante "progressive slope", con un'ottimizzazione di ampiezza/fase di risposta, garantisce le migliori prestazioni spazio/tempo.

Inoltre, le bobine di filtraggio dei woofer sono di tipo "Trilobyte Ultrafast" e le piste del circuito stampato sono realizzate con l'ausilio di nano-tecnologie che massimizzano la velocità di trasmissione del segnale.

IL DESIGN

Il design rimane in linea con quello dei sei componenti della collezione Venere, garantendo quindi una perfetta integrazione in eventuali impianti multicanale.

È evidente l'ispirazione alla sagoma della Lira che assicura assenza di superfici interne parallele e controllo dei volumi d'aria in movimento. Il design complessivo del cabinet è conseguenza delle esigenze del suono: forma e funzione si compenetrano dando vita a forme eleganti ed al contempo funzionali alla perfetta resa acustica e di supporto al lavoro dei driver.

Accattivante e moderno, lo stile di Venere S si contraddistingue per un tocco più deciso rispetto alla collezione che idealmente completa: alluminio satinato intorno ad ogni driver donano carattere alla parte anteriore del diffusore.

La base in vetro della collezione, viene qui sostituita da una lastra in alluminio satinato nero con bordo diamantato per impreziosire maggiormente il look di Venere S.

RACCOMANDAZIONI PER IL DISIMBALLO

Venere S è imballata in modo tale da preservarla efficacemente ed al tempo stesso rendere semplice la sua estrazione fig. 1.

Suggeriamo comunque di seguire le seguenti indicazioni generali:

• Conservare gli imballi per eventuali futuri trasporti;
• Non indossare orologi, braccialetti, anelli, etc. per evitare di graffiare i diffusori e le loro finiture. Uguale attenzione si dovrà porre nella protezione di eventuali elementi metallici presenti nell'abbigliamento indossato quali cerniere, bottoni, fibbie, rivetti, ecc..
• Aprire l'imballo rispettando le indicazioni poste sullo stesso.

CONTENUTO DELL' IMBALLO

Oltre al diffusore, nell'imballo sono contenuti inoltre:

A) Nr. 1 Sacchetto in stoffa a protezione del diffusore

B) Nr. 1 Maschering

C) Nr. 1 Scatola accessori contenente:

• Nr. 1 Owner's Manual
• Nr. 4 blocca punte
• Nr. 1 Base dedicata
- Nr. 4 sotto punte
- Nr. 4 punte
• Nr. 7 viti di fissaggio

MONTAGGIO

Per il montaggio della base dedicata di questo modello da pavimento vi invitiamo a seguire scrupolosamente le seguenti istruzioni e vedere la fig. 2 e 3.

A) capovolgere il diffusore mantenendo il guscio di protezione superiore;
B) avvitare le viti di fissaggio della base in alluminio con il corpo del diffusore;
C) fissare le punte e i blocca punte alla base avendo cura di avvitare le punte più grandi nella parte anteriore e quelle più piccole alla parte posteriore.

L'operazione è da effettuarsi tassativamente con gli apparecchi spenti!

Sul pannello posteriore di Venere S sono presenti 4 morsetti di connessione che accettano collegamenti con forcelle, banane e con cavo sguainato.

Il collegamento potrà essere effettuato secondo tre modalità:

MONO-WIRING

I terminali vanno lasciati collegati tra loro tramite i ponticelli e il collegamento dovrà essere effettuato connettendo un diffusore ai morsetti d'uscita relativi al canale destro dell'amplificatore e l'altro diffusore ai morsetti d'uscita relativi al canale sinistro dell'amplificatore, rispettandone la polarità, esattamente come illustrato nella fig. 4 e 5.

BI-WIRING

Questo tipo di connessione ha lo scopo di aumentare la qualità generale della riproduzione e in particolare la risoluzione dei dettagli alle basse frequenze. Essa richiede l'utilizzo di due coppie di cavi di potenza secondo le seguenti modalità: rimuovere i collegamenti tra i terminali (ponticelli), collegare ogni coppia di terminali indipendentemente all'amplificatore come illustrato nella fig. 6 e 7 a.

BI-AMPLIFICAZIONE

La bi-amplificazione apporta un generale miglioramento del suono riprodotto e in particolare una maggior dinamica e controllo delle basse frequenze. La sua realizzazione prevede l'utilizzo di due amplificatori stereofonici, due coppie di cavi di potenza e la rimozione dei collegamenti tra i terminali dei diffusori.

Un amplificatore verrà impiegato per l'amplificazione delle alte frequenze (canali dx e sx) e collegato con una coppia di cavi di potenza alle terminazioni dedicate agli altoparlanti per le alte frequenze.

Il secondo amplificatore verrà impiegato per l'amplificazione delle basse frequenze (canali dx e sx) e collegato con una coppia di cavi di potenza alle terminazioni dei diffusori dedicate agli altoparlanti per le basse frequenze. Si veda la fig. 6 e 7 b.

Da ultimo ricordiamo che l'accurato serraggio dei contatti e la verifica periodica degli stessi contribuiscono al miglioramento delle prestazioni.

CONSIGLI DI INSTALLAZIONE: IL DIFFUSORE IN AMBIENTE

Venere S è stata concepita per essere facile da pilotare dall'amplificatore e altrettanto facile da inserire in ambiente.

L'alta rigidità strutturale e l'inclinazione del diffusore per la perfetta messa in fase degli altoparlanti rappresentano delle soluzioni progettuali che rendono meno problematica l'interazione del diffusore con l'ambiente ed assicurano immediatamente grandi soddisfazioni.

In ogni caso, per chi vuole ottenere il massimo delle loro prestazioni qualche suggerimento può risultare utile:

1. La scelta della sala d'ascolto e del posizionamento dei diffusori influenzano la resa di tutto il sistema di riproduzione. Sarà preferibile scegliere una stanza di forma irregolare perché questo può migliorare la risposta in ambiente in quanto viene ad essere limitata la formazione di onde stazionarie.

2. Tappeti e tendaggi, senza esagerazioni, influiscono positivamente sulla risposta acustica, contribuendo a loro volta all'assorbimento delle riflessioni e delle onde stazionarie che si generano nella sala d'ascolto.

3. Non esistono regole valide per ogni ambiente. Tuttavia un buon approccio al problema è quello di partire dividendo idealmente la pianta della stanza d'ascolto in tre superfici equivalenti, così come mostrato dalle linee tratteggiate nella fig. 8. Sarà opportuno, a questo punto, posizionare i diffusori su una delle linee così individuate e ben distanti dalle pareti laterali, nonché posizionare la postazione d'ascolto sull'altra linea, come mostrato dalla fig. 8. In tal modo si assicura la presenza di una buona quantità d'aria tutto intorno ai soggetti coinvolti nella riproduzione stereofonica

ponendo, da un lato, gli altoparlanti in condizione di lavorare in totale libertà e, dall'altro, l'ascoltatore al riparo dalle riflessioni acustiche che si generano in prossimità dei muri e degli angoli della stanza. Ancora, la fig. 8 ci mostra come gli assi dei diffusori dovrebbero esser fatti convergere verso il punto d'ascolto, incrociandosi su di esso, e creando in questo modo la classica configurazione a "triangolo isoscele". Questo ultimo accorgimento, consistente, in definitiva, nell'orientare i diffusori puntandoli letteralmente alle orecchie dell'ascoltatore, permette di migliorare nettamente la messa a fuoco dell'immagine stereofonica.

1. Nella consapevolezza che il procedimento esposto, volto a creare delle condizioni d'ascolto vicine a quelle ideali, non sarà sempre applicabile a causa di oggettive problematiche legate alla vivibilità degli ambienti domestici, ci sentiamo comunque di consigliare di posizionare i diffusori lontani dagli angoli della sala e di tenerli lontani dalle pareti laterali e di fondo di almeno 70-80 cm. Per quanto riguarda la distanza tra i diffusori, consigliamo di mantenerli entro i 150-250 cm.

SISTEMI HOME THEATER E MULTICANALE

I nostri diffusori possono essere utilizzati, oltre che nell'ascolto stereofonico tradizionale, nei sistemi "home theater" e "multicanale". Ferme restando indicativamente le regole sopra enunciate per quanto concerne i diffusori dei canali principali (frontali), quelli dedicati ai canali posteriori andranno possibilmente disposti come indicato nella fig. 9, con il diffusore centrale esattamente in linea con l'asse verticale passante per il centro dello schermo video (al di sopra o al di sotto dello stesso) mentre il subwoofer potrà essere indifferentemente posizionato in qualsiasi punto della sala d'ascolto evitando però di disporlo in prossimità degli angoli.

Per ulteriori dettagli sulla migliore messa a punto consigliamo di leggere attentamente anche le indicazioni in dotazione al vostro sistema d'amplificazione.

MANUTENZIONE

I diffusori non necessitano di manutenzioni particolari se non quella di una periodica pulizia generale. Per la pulizia della parte lignea del cabinet si consiglia l'uso di un panno morbido ed eventualmente appena inumidito. Per l'eventuale polvere depositatasi sugli altoparlanti usare un pennello morbido facendo molta attenzione a non danneggiare le delicate membrane degli stessi, in particolare quella del tweeter.

Il legno è un materiale naturale e sempre vivo, quindi sensibile agli agenti esterni. Consigliamo di evitare il posizionamento del diffusore in prossimità di fonti di calore o in vicinanza di finestre e vetrate, in particolar modo durante i mesi estivi.

Si consiglia inoltre di non porre i diffusori all'esposizione diretta dei raggi solari.

Tutte queste semplici attenzioni conserveranno i Suoi diffusori in perfette condizioni per molti anni.

GARANZIA

Venere S è stata progettata e fabbricata secondo i più alti standard qualitativi.

Tuttavia, nella remota ipotesi in cui si manifestasse un guasto o malfunzionamento, i diffusori da Lei acquistati sono comunque coperti da Garanzia secondo i termini previsti dalla normativa del

Paese nel quale Lei li ha acquistati. Pertanto, in tal caso, La invitiamo a rivolgersi al Rivenditore Sonus faber presso il quale li ha acquistati ed a fare riferimento alla suddetta normativa.

Inoltre, nel Suo interesse ci permettiamo di farLe presente:

- di conservare il documento comprovante l'acquisto così da poterlo esibire al suddetto Rivenditore in caso di necessità;

- di consegnare i diffusori da riparare al Rivenditore con il loro imballo originale affinché possano essere trasportati in sicurezza presso un Centro di assistenza autorizzato, e accompagnati da una descrizione del malfunzionamento o difetto eventualmente riscontrato;

- che la garanzia copre i diffusori da eventuali difetti di costruzione purché gli stessi non siano stati smontati, modificati, manomessi o impiegati per usi o con modalità non previste dal presente manuale.

VENERE S: THE SIGNATURE ON THE SOUND.

INFORMAZIONI DI SICUREZZA

Regolare le punte/i piedini di appoggio, se presenti, al fine di ottenere la migliore condizione di stabilità. Evitare di appoggiare al diffusore acustico oggetti estranei che possano comprometterne l'integrità e/o la stabilità.

Nel caso di collocazione del diffusore acustico (se del tipo shelf book) su superfici di appoggio diverse dai supporti previsti (es. ripiani di librerie a giorno, mensole, mobili TV, ecc.) verificare in via preliminare che la portata relativa sia sufficiente a sostenere il peso del o dei diffusori acustici. Verificare inoltre che sussista un attrito sufficiente ad evitare spostamenti del diffusore acustico con le vibrazioni da esso prodotte in condizioni operative; all'occorrenza impiegare dei gommini autoadesivi che potranno essere reperiti in qualsiasi negozio di ferramenta.

Evitare di appoggiare sul diffusore acustico oggetti contenenti liquidi o sostanze infiammabili o liquefabili.

Attenersi allo schema di collegamento indicato nel manuale di istruzione. Il collegamento in parallelo di due o più diffusori acustici può danneggiare il Vostro amplificatore. In caso di dubbio rivolgersi al vostro Rivenditore di fiducia.

Nel corso del funzionamento dell'impianto audio evitare un ascolto ad alto volume ed in prossimità degli altoparlanti. Ciò può provocare danni anche permanenti all'apparato uditivo. Mantenete i bambini ad una distanza di sicurezza dal diffusore acustico di almeno 50cm.

Gli altoparlanti producono attorno ad essi un campo elettromagnetico innocuo per l'essere umano e per gli animali ma che può disturbare il funzionamento di apparecchiature elettroniche come monitor e televisori con schermo a tubo catodico qualora queste vengano collocate nelle immediate vicinanze del diffusore acustico. Nel caso in cui ciò si verifichi, allontanare semplicemente e lentamente i due apparati uno dall'altro. Per motivi di cautela si sconsiglia di appoggiare sul diffusore acustico carte di credito o simili a lettura magnetica.

La tecnologia di funzionamento degli altoparlanti verte su principi dell'elettromagnetismo e pertanto l'utilizzatore dovrà evitare di utilizzare apparati che generino forti campi elettromagnetici, i quali potrebbero disturbare il funzionamento del diffusore acustico. Evitare di appoggiare su di esso apparati di ricetrasmissione come telefoni cellulari, cordless, sistemi intercom, ecc.

Non collegare direttamente ad un impianto per diffusione sonora a tensione costante (100V, 70.7V o simili). Ciò può determinare il sovraccarico dell'impianto stesso con possibile danneggiamento del diffusore acustico e/o della centralina di amplificazione.

Mantenere a distanza cavi di collegamento ampli-diffusore acustico e cavi di alimentazione di rete. Questi ultimi convogliano una tensione alternata alla frequenza di 50Hz (60Hz in Giappone e negli Stati Uniti) ed intensità che può essere elevata e come tali producono attorno ad essi un campo elettromagnetico di frequenze audio. In caso di accoppiamento tra cavi di segnale e cavi di alimentazione, la conseguenza sarà la comparsa di un fastidioso ronzio. Nel caso in cui ciò si verifichi provvedere ad allontanare tra di loro cavi di segnale e cavi di alimentazione.

Prestare grande attenzione al montaggio/smontaggio del pettine tendifilo, se presente. Assicurarsi che i perni della staffa inferiore siano ben inseriti nelle rispettive sedi prima di tendere i fili per fissare la staffa superiore.

I morsetti serrafilo sono provvisti di innesto per connettore a banana (banana plug) ostruito da tappo rimovibile al fine di evitare accidentali collegamenti a prese di rete elettrica non protette. Rimuovere i tappi in plastica rossa e nera unicamente nel caso si intenda avvalersi di detto tipo di terminazione e cautelarsi che l'altro capo del cavo venga collegato ai morsetti di uscita di potenza dell'amplificatore.

SAFETY INFORMATION

DICHIARAZIONE DI CONFORMITÀ

Sonus faber SpA con sede legale in Via Antonio Meucci, 10 - 36057 Arcugnano (VI) Italy, dichiara sotto la propria e unica responsabilità che il diffusore acustico passivo:

VENERE S

al quale questa dichiarazione si riferisce è conforme a:

Direttive:

2004/108/CE (EMC) Compatibilità elettromagnetica.

2011/65/UE (RoHS) Restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche.

2012/19/UE (RAEE) Rifiuti di apparecchiature elettriche ed elettroniche.

Normative:

CEI EN 60065:2004 + A1:2007 + A11:2010 + A2:2011 + A12:2012

Apparecchi audio, video ed apparecchi elettronici similari - Requisiti di sicurezza.

CEI EN 55013:2002 + A1:2003 + A2:2006 + IS1:2010

Ricevitori radiofonici e televisivi e apparecchi associati - Caratteristiche di radiodisturbo - Limiti e metodi di misura.

CEI EN 55020:2008 + IS1:2010 + IS2:2010 + A11:2012

Ricevitori radiofonici e televisivi e apparecchi associati - Caratteristiche di immunità - Limiti e metodi di misura.

CEI EN 61000-6-1:2007

Norme Generiche - Immunità per gli ambienti residenziali, commerciali e dell'industria leggera.

CEI EN 61000-6-3:2007 + A1:2012

Norme Generiche - Emissione per gli ambienti residenziali, commerciali e dell'industria leggera.

Arcugnano, 22.12.2014

Mauro Grange

CEO

CE

Smaltimento delle apparecchiature elettriche ed elettroniche Direttive RAEE 2002/95/CE - RoHS 2011/65/EU

Il simbolo del cestino barrato riportato sull'apparecchio indica che il prodotto, alla fine della propria vita utile, deve essere trattato separatamente dai rifiuti domestici.

L'utente è responsabile del conferimento dell'apparecchio, a fine vita, alle appropriate strutture di raccolta.

L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchio dismesso al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile, contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composto il prodotto.

Per informazioni più dettagliate inerenti i sistemi di raccolta disponibili, rivolgersi al servizio locale di smaltimento rifiuti, o al negozio / Rivenditore in cui è stato effettuato l'acquisto.

ENVIRONMENTAL INFORMATION
