MANUALE UTENTE RLC523WA REOLINK

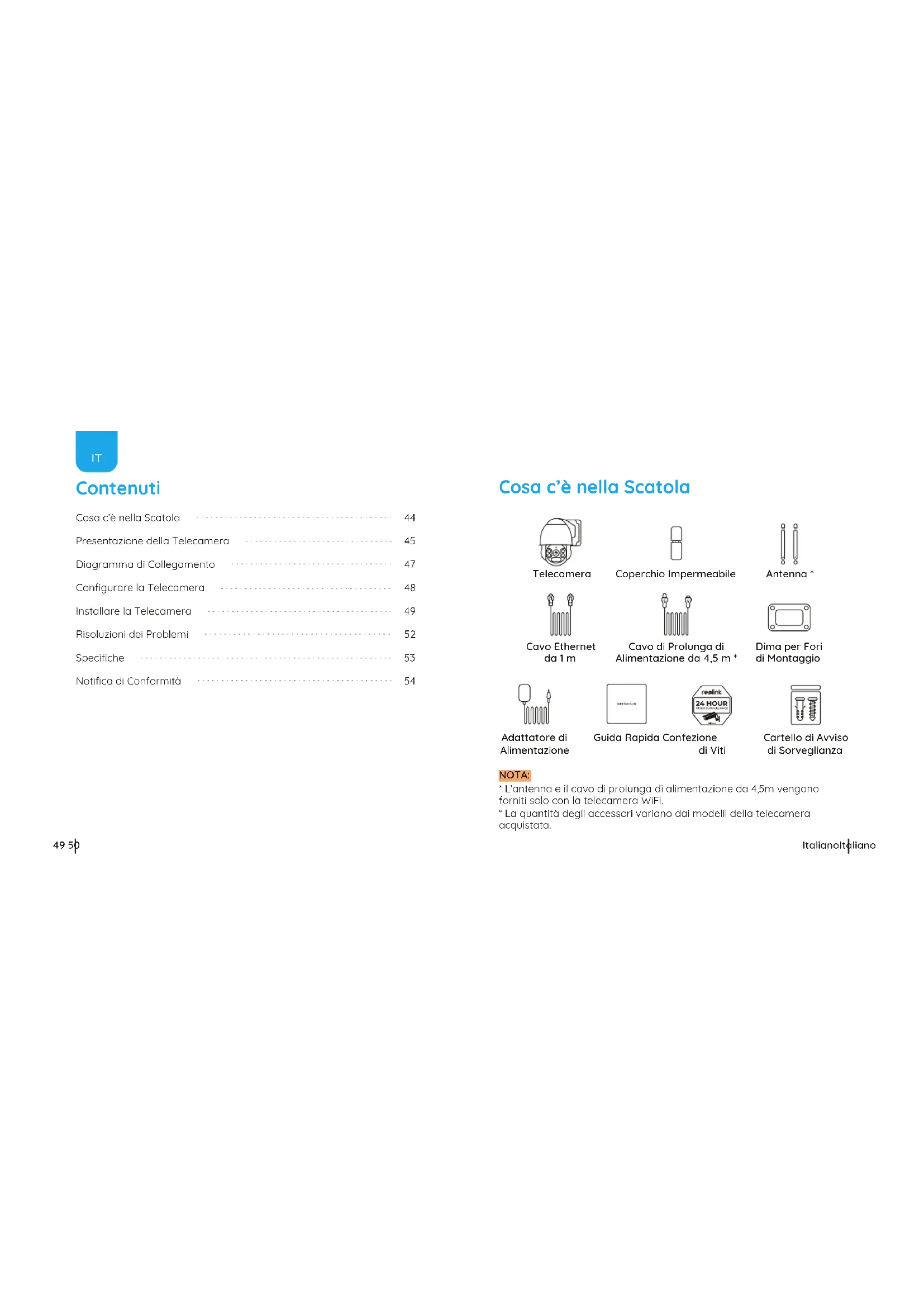

Cosa c’è nella Scatola Presentazione della Telecamera Diagramma di Collegamento Configurare la Telecamera Installare la Telecamera Risoluzioni dei Problemi Specifiche Notifica di Conformità

• L’antenna e il cavo di prolunga di alimentazione da 4,5m vengono forniti solo con la telecamera WiFi.

• La quantità degli accessori variano dai modelli della telecamera acquistata. ItalianoItaliano Cavo Ethernet da 1 m Antenna * Cavo di Prolunga di Alimentazione da 4,5 m * Coperchio Impermeabile Guida Rapida Confezione di Viti Dima per Fori di Montaggio Cartello di Avviso di Sorveglianza Telecamera Adattatore di Alimentazione 49 50Presentazione della Telecamera Telecamera Wi-Fi Telecamera PoE NOTA: L’aspetto e i componenti della telecamera dipendono dai modelli della telecamera acquistata. ItalianoItaliano Obiettivo Faretti Microfono Incorporato Sensore di Luce Diurna Coperchino Impermeabile Cavo Internet Cavo di terra Pulsante di Ripristino Porta di Alimentazione (Opzionale) Luci a Infrarossi *Premere per più di 5 secondi per ripristinare la telecamera alle impostazioni di fabbrica. Antenna Altoparlante Slot per Scheda SD Alloggiamento Metallico in Alluminio Obiettivo Faretti Microfono Incorporato Sensore di Luce Diurna Luci a Infrarossi Altoparlante Slot per Scheda SD Alloggiamento Metallico in Alluminio 51 52Scaricare ed avviare l’App o Client Reolink, e poi seguire le istruzioni per finire la configurazione iniziale. Configurare la Telecamera Diagramma di Collegamento Collegare la telecamera secondo l’istruzione seguente prima della configurazione iniziale.

1. Collegare la telecamera alla porta LAN del router con un cavo Ethernet.

2. Usare l’adattatore di alimentazione fornito per alimentare la telecamera.

• Sur PC Scansionare per scaricare l’App Reolink. Percorso di come scaricare Client Reolink: Andare su https://reolink.com/it/ > Assistenza > App & Client. Adattatore di Alimentazione Router Telecamera PTZ Cavo di Alimentazione Cavo di Rete NOTA: Per la telecamera PoE PTZ, si può anche collegare la telecamera all’interruttore o iniettore PoE o all’NVR PoE Reolink.( L’interruttore o iniettore PoE e l’NVR PoE Reolink non vengono forniti nella confezione) NOTA:

• Se collegare la telecamera all'NVR PoE Reolink, configurarla tramite l'interfaccia NVR.

• Se configurare una telecamera WiFi PTZ, seguire le istruzioni per finire la configurazione WiFi prima. ItalianoItaliano 53 54Suggerimenti per l'Installazione Montare la Telecamera a Parete

• Non puntare la telecamera verso qualsiasi fonte di luce.

• Non puntare la telecamera verso una finestra di vetro, altrimenti causare un'immagine scadente a causa dell'abbagliamento dalle luci a infrarossi, luci dell'ambiente e dalle luci di stato.

• Non posizionare la telecamera in un'area ombreggiata e puntarla in un'area ben illuminata, altrimenti ciò comporterebbe una visualizzazione scarsa. La telecamera deve essere posizionata nella stessa condizione di illuminazione dove si cattura gli oggetti per ottenere i migliori risultati.

• Con lo scopo di migliorare la qualità immagine, si consiglia di pulire l'obiettivo di tanto in tanto con tessuto morbido.

• Assicurarsi che le porte di alimentazione non siano direttamente esposti all'acqua o all'umidità e non siano schermati dallo sporco o dagli altri elementi.

• Non esporre la telecamera dove pioggia e neve colpiscono direttamente l'obiettivo.

• La telecamera è in grado di funzionare in condizioni estreme fino a -25°, visto che la telecamera produce calore quando viene avviata. Si consiglia di accenderla qualche minuto prima di posizionarla all'esterno. Installare la Telecamera Praticare i fori a seconda della dima per fori di montaggio. Installare la base con le viti nella confezione. NOTA: Utilizzare cartongesso anchor nella confezione quando c'è bisogno. NOTA: Infilare il cavo attraverso la tacca di cavo sulla base di montaggio. Per la telecamera WiFi, si consiglia di installare l’antenna verso l’alto o in orizzontale per ottenere una migliore connessione WiFi. ItalianoItaliano

55 56La Telecamera non Si Accende Per la Telecamera PoE Risoluzioni dei Problemi Se la tua telecamera non è accesa, si prega di applicare le soluzioni seguenti:

• Assicurarsi che la telecamera è alimentata in modo corretto. La telecamera PoE deve essere alimentata all’iniettore o switch PoE, all’NVR Reolink o all’adattatore d’alimentazione da 12V 2A.

• Se la telecamera viene collegata a un dispositivo PoE come indicato sopra, collegarla a un’altra porta PoE e controllare un’altra volta.

• Riprovare con un altro cavo Ethernet. Per la Telecamera WiFi

• La telecamera supporta solo un cavo di prolunga di alimentazione. Non usare due cavi di prolunga.

• Collegare la telecamera a una presa diversa e vedere se funziona o no.

• Alimentare la telecamera con un altro adattatore di alimentazione 12v 2A e vedere se funziona o no. Se tutte le soluzioni non funzionano, contattare il gruppo di assistenza Reolink: https://support.reolink.com Per regolare la direzione della telecamera, si può controllare la telecamera a girare in orizzontale o in verticale con l’App, Client Reolink o tramite l’interfaccia NVR. ItalianoItaliano57 58

PTZNotifica di Conformità Specifiche Temperatura di Esercizio: -10°C ai 55°C (14°F ai 131°F) Umidità operativa: 10% -90% Impermeabilità: Grado di protezione IP66 certificato Dimensione: Φ136 x 201mm Peso: 1,8kg Per ulteriori informazione sulle specifiche, andare su https://reolink.com/it/ Visione Notturna: Fino a 60 metri (190ft) Modalità Giorno/Notte: Switchover Auto Angolo di Vista: Orizzontale: 96°~27°, verticale: 69°~21° Raggio di Pan e Tilt: Pan di 360° e Tilt di 0° - 90° Caratteristiche Hardware Generale Pan e Tilt Si Smettono di Funzionare Qualora che la telecamera non riuscisse a eseguire Pan e Tilt, provare le soluzioni seguenti:

• Riavviare la telecamera e vedere se la telecamera si esegue automaticamente il Pan e Tilt. Se no, è possibile che la telecamera non sia funzionale. Se sì, fare riferimento ai passaggi successivi.

• Se la telecamera non riesce a eseguire Pan e Tilt tramite l'App o il Client Reolink sotto WAN (da remoto), provare con la rete LAN (locale) e vedere se funziona o no.

• Aggiornare l'App o il Client Reolink e il firmware della telecamera alla versione più recente.

• Ripristinare la telecamera alle impostazioni di fabbrica e controllare un’altra volta la funzione PT. Se tutte le soluzioni non risolvono i tuoi problemi, contattare il gruppo di assistenza Reolink https://support.reolink.com ItalianoItaliano59 60 Questo dispositivo è conforme alla Parte 15 delle norme FCC. L'operazione è soggetta alle seguenti condizioni:

• questo dispositivo non deve causare interferenze e questo dispositivo deve accettare qualsiasi interferenza, comprese le interferenze che potrebbero causare un funzionamento indesiderato del dispositivo. Dichiarazione di Conformità FCC NOTA: Questa apparecchiatura è stata testata ed è risultata conforme alle limitazioni per un dispositivo digitale di Classe B, ai sensi della parte 15 delle norme FCC. Questi limiti sono progettati per fornire una protezione ragionevole contro le interferenze dannose in un’installazioneReolink dichiara che la telecamera WiFi è in conformità con i requisiti essenziali e altre rilevanti disposizioni della Direttiva 2014/53/EU, la telecamera PoE è in conformità con la Direttiva 2014/30/EU. Questo marchio indica che questo prodotto non deve essere rottamato insieme ad altri rifiuti domestici attraverso l’UE. Per prevenire possibili danni all’ambiente o alla salute umana da un incontrollato scarico di rifiuti, riciclalo responsabilmente per promuovere il riuso sostenibile delle materie prime. Per restituire il dispositivo usato, per favore usa il sistema di resi e raccolta o contatta il punto vendita dove il prodotto è stato acquistato. Possono rilevare questo prodotto per un riciclo sicuro per l’ambiente. Dichiarazione di conformità UE semplificata CE Corretta Rottamazione di Questo Prodotto Questo prodotto viene fornito con una garanzia limitata di 2 anni, la quale si applica solo ai prodotti acquisiti sul negozio uciale Reolink o i rivenditori autorizzati dalla parte Reolink. Ulteriori informazioni: https://reolink.com/it/warranty-and-return/ Garanzia Limitata NOTA: Speriamo che sia una buona esperienza aver acquistato il nostro prodotto. Nel caso non fossi soddisfatto del prodotto acquistato e avessi ItalianoItaliano61 62 Questa apparecchiatura è conforme alle limitazioni di esposizione alle radiazioni FCC impostati per un ambiente non controllato. Questa apparecchiatura deve essere installata e operata con una distanza minima di 20 cm fra l’oggetto radiante e il vostro corpo. Dichiarazione sulla Esposizione alle Radiazioni RF FCC residenziale. Questa apparecchiatura genera, utilizza e può irradiare energia a radiofrequenza e, se non installata e utilizzata secondo le istruzioni, può causare interferenze dannose alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che non si verificheranno interferenze in una particolare installazione. Se questa apparecchiatura causa interferenze dannose alla ricezione radiofonica o televisiva, cosa che può essere determinata spegnendo e riaccendendo l’apparecchiatura, l’utente è incoraggiato a cercare di correggere l’interferenza adottando una o più delle seguenti misure:

• Riorientare o riposizionare l'antenna di ricezione.

• Aumentare la distanza tra l'apparecchiatura e il ricevitore.

• Collegare l'apparecchiatura ad una presa di un circuito dierente da quello a cui è collegato il ricevitore.

• Consultare il rivenditore o un tecnico radio/TV esperto per assistenza. La modifica dell'apparecchiatura senza previa autorizzazione da parte responsabile potrebbe annullare l'autorizzazione dell'utente a utilizzare l'apparecchiatura.Utilizzando il software prodotto incorporato al prodotto Reolink, voi accettate i termini di questo accordo di licenza per l’utente finale (“EULA”) fra voi e Reolink. Scopri di più: https://reolink.com/it/eula/ Contratto di Licenza per l’Utente Finale 2412MHz --- 2472MHz (19dBm) 5150MHz --- 5350MHz (18dBm) 5470MHz --- 5725MHz (18dBm) FREQUENZA OPERATIVA (Per la Versione WiFi) (la potenza massima trasmessa) L'utilizzo del prodotto è soggetto all'accettazione dei Termini di servizio e dell'Informativa sulla privacy su reolink.com./it/ Tenere fuori dalla portata dei bambini. Termini e Privacy ItalianoItaliano63 64 intenzione di restituirlo, ti suggeriamo gentilmente di ripristinare la telecamera alle impostazioni di fabbrica predefinite ed estrarre la scheda SD inserita prima della restituzione. Dichiarazioni ISED Questo dispositivo contiene trasmettitore(i)/ricevitore(i) che è conforme agli standard ISED del Canada esenti da licenza RSS. L'operazione è soggetta alle condizioni seguenti: (1) questo dispositivo non deve causare interferenze. (2) questo dispositivo deve accettare qualsiasi interferenza, comprese le interferenze che potrebbero causare un funzionamento indesiderato del dispositivo. Dichiarazione sulla Esposizione alle Radiazioni per IC Il dispositivo è stato valutato per soddisfare i requisiti generali di esposizione RF. Il dispositivo può essere utilizzato in condizioni di esposizione portatile senza limitazioni. La minima distanza della separazione è di 20 cm.Contenido Contenido de la Caja
