MANUALE UTENTE FN108775 Emerio

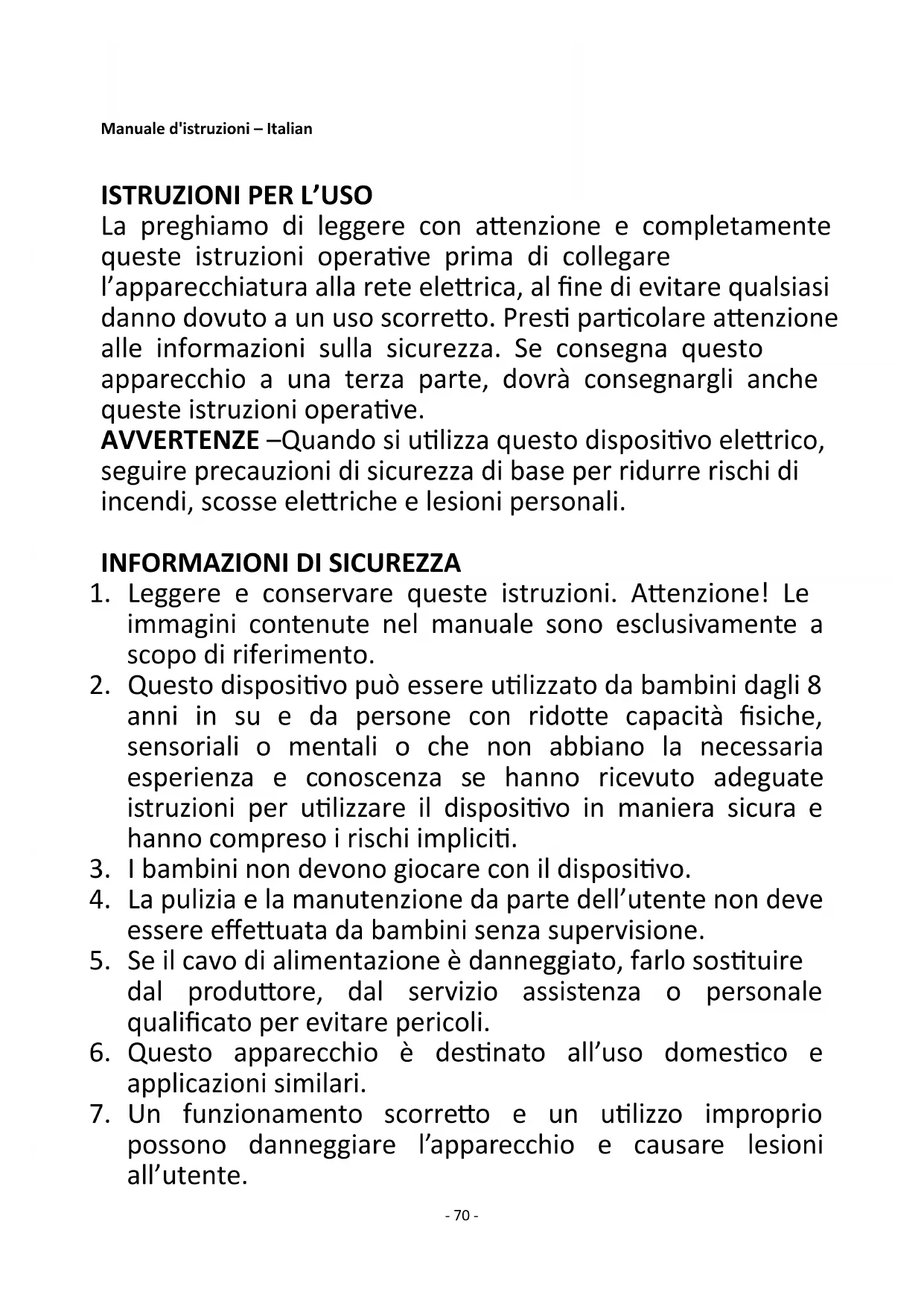

La preghiamo di leggere con attenzione e completamente queste istruzioni operative prima di collegare l’apparecchiatura alla rete elettrica, al fine di evitare qualsiasi danno dovuto a un uso scorretto. Presti particolare attenzione alle informazioni sulla sicurezza. Se consegna questo apparecchio a una terza parte, dovrà consegnargli anche queste istruzioni operative. AVVERTENZE –Quando si utilizza questo dispositivo elettrico, seguire precauzioni di sicurezza di base per ridurre rischi di incendi, scosse elettriche e lesioni personali.

INFORMAZIONI DI SICUREZZA

1. Leggere e conservare queste istruzioni. Attenzione! Le

immagini contenute nel manuale sono esclusivamente a scopo di riferimento.

2. Questo dispositivo può essere utilizzato da bambini dagli 8

anni in su e da persone con ridotte capacità fisiche, sensoriali o mentali o che non abbiano la necessaria esperienza e conoscenza se hanno ricevuto adeguate istruzioni per utilizzare il dispositivo in maniera sicura e hanno compreso i rischi impliciti.

3. I bambini non devono giocare con il dispositivo.

4. La pulizia e la manutenzione da parte dell’utente non deve

essere effettuata da bambini senza supervisione.

5. Se il cavo di alimentazione è danneggiato, farlo sostituire

dal produttore, dal servizio assistenza o personale qualificato per evitare pericoli.

6. Questo apparecchio è destinato all’uso domestico e

applicazioni similari.

7. Un funzionamento scorretto e un utilizzo improprio

possono danneggiare l’apparecchio e causare lesioni all’utente.- 71 -

8. In caso di utilizzo improprio o di funzionamento scorretto,

non verrà riconosciuta alcuna responsabilità per eventuali danni o lesioni in cui l'utente può incorrere.

9. Non immergere l'unità o la spina in acqua o in altri liquidi.

Scosse elettriche, pericolo di vita! Se l’apparecchio o la spina dovessero bagnarsi accidentalmente, scollegare l’apparecchio immediatamente e farlo controllare da un elettricista prima di utilizzarlo di nuovo.

10. Non utilizzare l'apparecchio se il cavo o la spina mostrano

segni di danneggiamento, se l'apparecchio ha subito cadute al suolo o è stato danneggiato in qualsiasi modo. In tali circostanze, portare l'apparecchio in un centro specializzato per controllo e riparazione, se necessario.

11. Non rimuovere la spina dalla presa tirandola oppure con le

12. Fare in modo che il cavo dell’alimentazione non rimanga

sospeso o incastrato su parti taglienti o sporgenti.

13. Tenere il dispositivo lontano da zone umide e proteggersi

14. Tenere il dispositivo lontano da oggetti caldi (come per

esempio piastre) e fiamme aperte.

15. Mantenere l’apparecchio ed il relativo cavo fuori dalla

portata dei bambini di età inferiore agli 8 anni.

16. Posizionare il dispositivo si una superficie piana e resistente

17. Non lasciare il dispositivo senza sorveglianza durante

18. Non riporre nè mettere in funzione all’aria aperta.

19. Riporre in un luogo asciutto, non accessibile ai bambini

(assieme al suo involucro).

20. Non inserire le dita ed altri oggetti attraverso le griglie

(ventole dell’aria) mentre le ventole girano.

21. Non mettere mai in funzione il prodotto senza griglie

(schermi ventole), dal momento che ciò potrà causare gravi lesioni personali.- 72 -

22. Fare attezione ai capelli lunghi! Potranno rimanere

impigliati nelle ventole a causa di spostamenti d’aria.

23. Non puntare il flusso d’aria verso le persone per un periodo

di tempo prolungato.

24. Assicurarsi che la ventola sia scollegata dall’alimentazione

principale prima di rimuovere la griglia di protezione.- 73 -

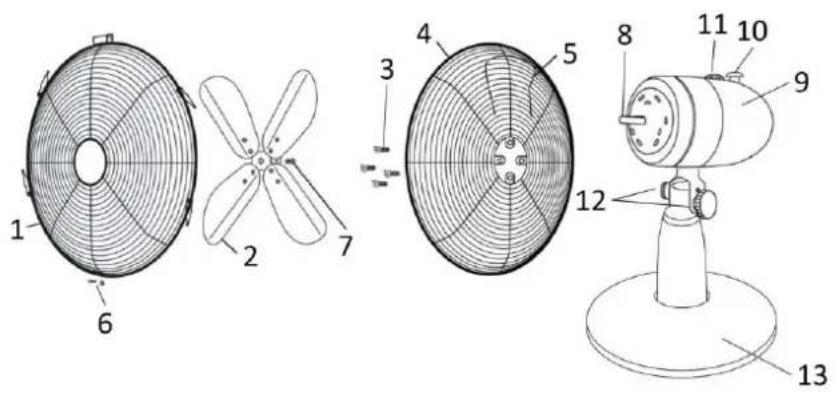

1. Protezione anteriore

3. Viti di fissaggio della protezione

4. Protezione posteriore

6. Vite di bloccaggio della griglia

7. Vite di fissaggio della ventola

10. Pulsante di oscillazione

11. Interruttore di controllo della velocità

12. Viti di collegamento

ISTRUZIONI DI MONTAGGIO

1. Assemblaggio della protezione posteriore

Fissare la protezione posteriore (4) al motore con l'impugnatura rivolta verso l'alto. Serrare la protezione posteriore con 4 viti di fissaggio (3).

2. Assemblaggio della ventola

Installare la ventola (2) sull'albero motore (8) e fissarla con la vite di fissaggio della ventola (7).

3. Assemblaggio della protezione anteriore

Posizionare il gancio della protezione anteriore (1) sulla parte superiore della protezione posteriore. Fissare la protezione anteriore alla protezione posteriore, usare la vite di bloccaggio della griglia (6) per unire le due griglie e chiudere tutti i fermagli.

ISTRUZIONI DI FUNZIONAMENTO

1. Inserire il cavo dell’alimentazione in una presa adatta.

2. Oscillazione: per far oscillare la testa del ventilatore, abbassare il pulsante di oscillazione. Per disattivare

l'oscillazione, sollevare il pulsante di oscillazione.

3. Angolo di inclinazione: per regolare l'inclinazione del ventilatore, allentare le viti di collegamento, regolare

l'inclinazione e serrare le viti.

4. La ventola si accende utilizzando l'interruttore della velocità sulla parte posteriore del dispositivo (vicino al

tasto oscillazione), ovvero 0: Spento, I = Bassa velocità, II = Media velocità, III = Alta velocità.

OPERAZIONI DI PULIZIA

1. Prima di svolgere le operazioni di pulizia sulla ventola dopo ogni utilizzo, spegnere il dispositivo e scollegarlo

2. Non immergere mai in acqua (pericolo di corto-circuito). Per pulire l’utensile, rimuovere lo sporco con un

panno umido e quindi asciugarlo attentamente. Scollegare prima dalla presa.

3. Fare in modo che non si accumuli eccessiva polvere nelle ventole dell’aria in entrata e uscita e pulire

occasionalmente utilizzando una spazzola asciutta o un aspirapolvere.- 74 - DATI TECNICI Voltaggio di esercizio: 220-240V ~ 50/60Hz Consumo di energia: 35W Riciclaggio – Direttiva europea 2012/19/EU Questo simbolo indica che il prodotto non deve essere smaltito con altri rifiuti domestici. Per prevenire rischi all'ambiente o alla salute da uno smaltimento non controllato, riciclare responsabilmente per promuovere un riutilizzo sostenibile delle risorse materiali. Per restituire il dispositivo utilizzato, servirsi dei sistemi di restituzione e raccolta o contattare il proprio rivenditore autorizzato dove il prodotto è stato acquistato. Il rivenditore autorizzato si occuperà dello smaltimento sicuro del prodotto.- 75 - Informazioni ERP (IT) Il fornitore: BAHAG AG Gutenbergstr. 21 68167 Mannheim Germany dichiara che il prodotto descritto di seguito Prescrizioni relative alle informazioni Informazioni per i identificare i modelli 20802426 / 20796361 cui sono riferibili le informazioni [Ventola da tavolo da 30cm] Descrizione Simbolo Valore Unità Portata massima d’aria

/min Potenza assorbita del ventilatore

Livello di potenza sonora del ventilatore

3,25 m/sec Norme di misura per il valore di esercizio IEC 60879: 1986 (corr.1992) Referente per ulteriori informazioni BAHAG AG Gutenbergstr. 21 68167 Mannheim Germany

è conforme ai requisiti fissati dalle seguenti direttive: REGOLAMENTO (UE) n. 206/2012 DELLA COMMISSIONE, del 6 marzo 2012, recante modifica del REGOLAMENTO (UE) n. 2016/2282 DELLA COMMISSIONE recante modalità di applicazione della direttiva 2009/125/CE del Parlamento europeo e del Consiglio in merito alle specifiche per la progettazione ecocompatibile dei condizionatori d’aria e dei ventilatori
