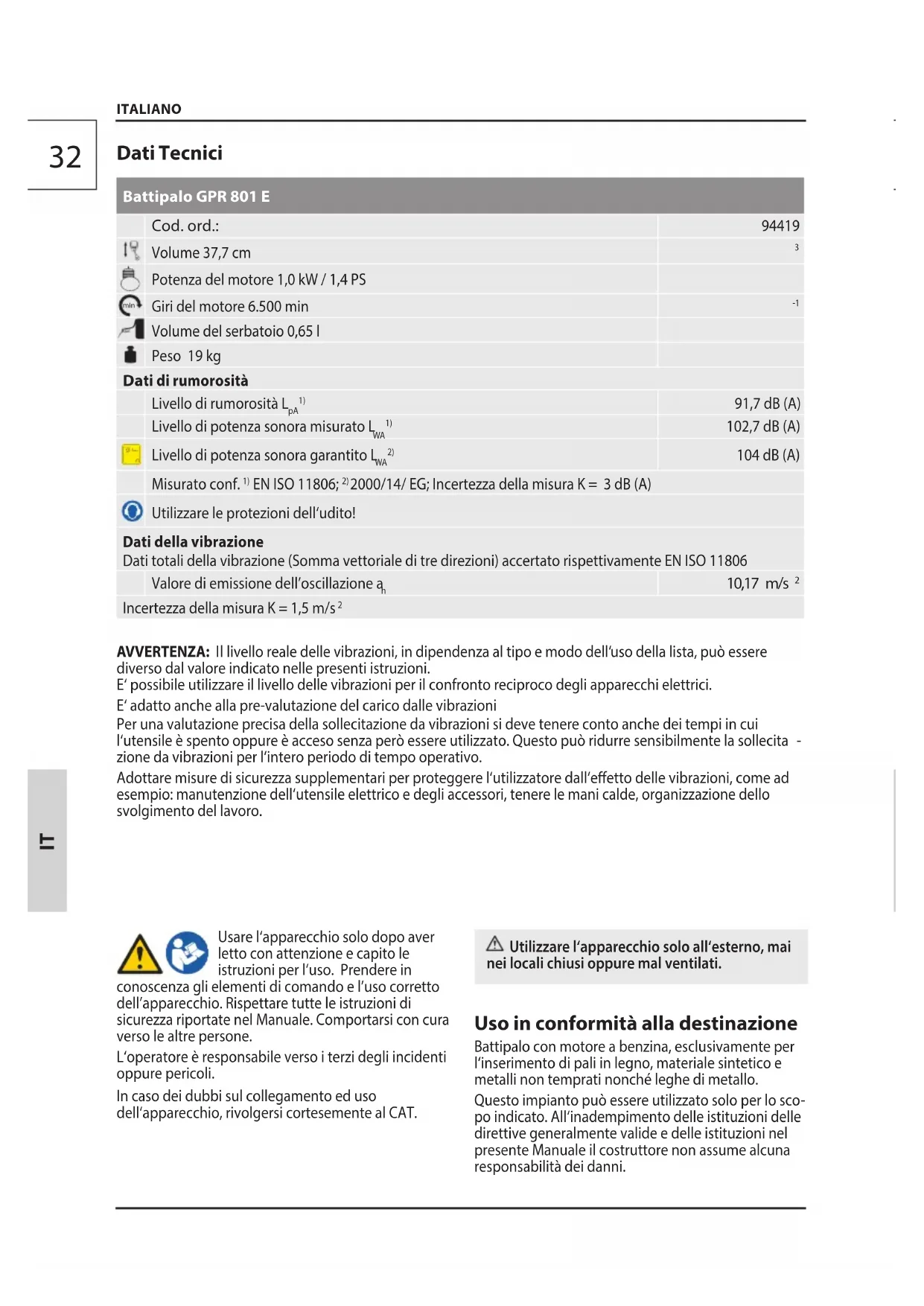

MANUALE UTENTE GPR 801 E Güde
ITALIANO Leggere attentamente le istruzioni per l'uso prima di mettere in funzione l'elettroutensile.
IT E' indispensabile previa la prima messa in funzione riempire il motore con l'olio per motore. Prima di ogni messa in funzione controllare livello d'olio. Aggiungere eventualmente l'olio per motore.
IT Al fine di garantire la qualità, ogni apparecchio è sottoposto a prove funzionali di esercizio ed è riempito con carburante. Prima del trasporto, l'olio è svuotato, comunque sull'astina di controllo possono rimanere dei residui di olio motore. Perciò controllare con cura il livello dell'olio motore e rabboccarlo di nuovo. → 5 - 6
IT Pulizia / Manutenzione
| Livello di rumorosità L_pA^1) | 91,7 dB (A) | |
| Livello di potenza sonora misurato L_WA^1) | 102,7 dB (A) | |
| Livello di potenza sonora garantito L_WA^2) | 104 dB (A) | |
| Misurato conf. 1) EN ISO 11806; 2) 2000/14/ EG; Incertezza della misura K = 3 dB (A) | ||
Utilizzare le protezioni dell'udito!
Dati della vibrazione
| Dati totali della vibrazione (Somma vettoriale di tre direzioni) accertato rispettivamente EN ISO 11806 | |
| Valore di emissione dell'oscillazione a_h | 10,17 m/s ^2 |
Incertezza della misura K = 1,5 m/s ^2
AVVERTENZA: Il livello reale delle vibrazioni, in dipendenza al tipo e modo dell'uso della lista, può essere diverso dal valore indicato nelle presenti istruzioni.
E' possibile utilizzare il livello delle vibrazioni per il confronto reciproco degli apparecchi elettrici.
E' adatto anche alla pre-valutazione del carico dalle vibrazioni
Per una valutazione precisa della sollecitazione da vibrazioni si deve tenere conto anche dei tempi in cui l'utensile è spento oppure è acceso senza però essere utilizzato. Questo può ridurre sensibilmente la sollecita -zione da vibrazioni per l'intero periodo di tempo operativo.
Adottare misure di sicurezza supplementari per proteggere l'utilizzatore dall'effetto delle vibrazioni, come ad esempio: manutenzione dell'utensile elettrico e degli accessori, tenere le mani calde, organizzazione dello svolgimento del lavoro.
Usare l'apparecchio solo dopo aver letto con attenzione e capito le istruzioni per l'uso. Prendere in
conoscenza gli elementi di comando e l'uso corretto dell'apparecchio. Rispettare tutte le istruzioni di sicurezza riportate nel Manuale. Comportarsi con cura verso le altre persone.
L'operatore è responsabile verso i terzi degli incidenti oppure pericoli.
In caso dei dubbi sul collegamento ed uso dell'apparecchio, rivolgersi cortesemente al CAT.
Utilizzare l'apparecchio solo all'esterno, mai locali chiusi oppure mal ventilati.
Uso in conformità alla destinazione
Battipalo con motore a benzina, esclusivamente per l'inserimento di pali in legno, materiale sintetico e metalli non temprati nonché leghe di metallo.
Questo impianto può essere utilizzato solo per lo scopo indicato. All'inadempimento delle istituzioni delle direttive generalmente valide e delle istituzioni nel presente Manuale il costruttore non assume alcuna responsabilità dei danni.
E' necessario osservare le norme applicabili nel paese nel quale il transpallet viene utilizzato.
Requisiti all'operatore
Mai consentire ai bambini la manovra dell'apparecchio. Mai permettere l'uso dell'apparecchio dalle persone senza le istruzioni adeguate.
L'operatore è obbligato, prima di usare la macchina, leggere attentamente il Manuale d'Uso.
Qualifica: Oltre le istruzioni dettagliate del professionista, per uso della macchina non è necessaria alcuna qualifica speciale.
Età minima: Possono lavorare con l'apparecchio solo le persone che hanno raggiunto 16 anni. L'eccezione rappresenta lo sfruttamento dei minorenni per lo scopo dell'addestramento professionale per raggiungere la pratica sotto controllo dell'istruttore.
Le prescrizioni locali possono determinare l'età minima dell'Utente.
Istruzioni: L'uso dell'apparecchio richiede solo le adeguate istruzioni del professionista rispettivamente leggere il Manuale d'Uso. Non sono necessarie le istruzioni speciali.
Pericoli residuali
Pericolo delle ferite!
Mai mettere le mani sotto il corpo dell'apparecchio, se in moto. Indossare le scarpe di protezione.
Durante lavoro utilizzare gli occhiali di protezione.
Pericolo delle ustioni!
Alcune parti della macchina in funzione si riscaldano notevolmente.
Il contatto con le parti calde della macchina può provocare ustioni.
Dopo l'utilizzo lasciar prima raffreddare l'impianto.
Rischio di avvelenamento!
Gas di scarico, carburanti o lubrificanti sono vele- nosi. L'inalazione dei gas di scarico può provocare la morte!
Non far funzionare la macchina in ambienti chiusi, dove può accumularsi l'ossido di carbonio pericoloso.
Pericolo d'esplosione / Pericolo di incendio!
Benzina e vapori di benzina sono facilmente infiammabili, risp. esplosivi.
Non far funzionare la macchina nell'ambiente a pericolo di esplosione dove si trovano dei liquidi, gas o polveri infiammabili.
Mai far funzionare l'apparecchio vicino ai materiali facilmente infiammabili.
Anche con l'uso corretto e con il rispetto di tutte le norme di sicurezza, possono esserci sempre rischi residuali.
• Danni all'udito
Un soggiorno prolungato nelle vicinanze immediate della macchina in corso può provocare danni all'udito. Utilizzare le protezioni dell'udito!
- Danno alla salute in seguito di vibrazioni delle mani e delle braccia, se l'apparecchio è usato per un periodo prolungato, o se non è tenuto e valutato regolarmente.
I sistemi di riduzione delle vibrazioni non sono alcuna protezione garantita contro la malattia bianca delle dita o sindrome di tunnel carpale. Perciò occorre, in caso di uso prolungato e regolare dell'apparecchio, controllare attentamente lo stato delle dita e del polso. Se dovessero manifestarsi i sintomi delle malattie citate, consultare immediatamente il medico. Per ridurre il rischio di „malattia bianca delle dita“, durante il lavoro mantenere le dita calde e fare pause regolari.
Nonostante l'osservazione del manuale operativo, possono esistere anche rischi residuali nascosti.
Comportamento in caso d'emergenza
Applicare il pronto soccorso relativo all'incidente e rivolgersi più rapidamente al medico qualificato. Proteggere il ferito agli ulteriori incidenti e tranquillizzarlo. Con riferimento alla DIN 13164, il luogo di lavoro deve essere sempre dotato della cassetta di pronto soccorso per eventuali incidenti. Il materiale utilizzato deve essere aggiunto immediatamente. In caso di
richiesta del pronto soccorso comunicare le seguenti informazioni:
- Luogo dell'incidente
- Tipo dell'incidente
- Numero dei feriti
- Tipo della ferita
Simboli
Avviso/attenzione!
Per ridurre il rischio di una lesione, leggere il manuale operativo.
Utilizzare gli occhiali di protezione!
Utilizzare le protezioni dell'udito!
Utilizzare l'elmetto di protezione!
Utilizzare la calzatura di sicurezza con la protezione al taglio, base antiscivolante e punta d'acciaio!
Utilizzare i guanti di protezione!
Per tutti lavori sul motore spegnere il motore e sfilare il cappuccio della candela d'accensione.
Attenzione alle superfici calde! Pericolo delle ustioni!
Avviso alla pericolosa tensione elettrica
Attenzione sostanze infiammabili
Pericolo di lesioni alle mani / contusioni
Visto il lancio in aria dei corpi estranei non lasciar avvicinare le altre persone.
Rischio di avvelenamento! Utilizzare l'apparecchio solo all'esterno, mai nei locali chiusi oppure mal ventilati.
Divieto del fumare e della fiamma viva
Prima di qualsiasi intervento sull'apparecchio spegnere il motore
Rabboccare solo con il motore spento.
Tenere l'apparecchio lontano dai bambini.
Proteggere all'umidità. Non esporre la macchina alla pioggia.
Simbolo CE
Proteggere all'umidità
L'imballo deve essere rivolto verso alto
Norme Di Sicurezza
Durante l'uso dell'apparecchio tenere i bambini, le altre persone e gli animali in distanza sicura. La distanza sicura minima è 15 m.
Indossare un indumento adeguato da lavoro, quale calzatura solida con suola antiscivolo, occhiali di protezione e protezione dell'udito!
Non portare vestito lungo o gioielli. I cappelli, vestiti e guanti devono trovarsi fuori dalla portata delle parti mobili, in quanto potrebbero essere intrappolati dalle parti in movimento. Non utilizzate l'apparecchio se avete piedi nudi o sandali aperti.
Non utilizzare l'apparecchio essendo stanchi, malati, sotto l'effetto delle droghe, alcol oppure medicamenti.
Avviare la macchina solo se si trova nella sua posizione normale di lavoro.
Evitare una posizione anomala del corpo. Mettersi in posizione sicura e mantenere l'equilibrio in ogni situazione.
⚠ L'illuminazione insufficiente/condizioni di visibilità scarse rappresentano un grande rischio in sicurezza.
Durante il lavoro con l'apparecchio assicurare sempre l'illuminazione sufficiente, rispett. buone condizioni di visibilità.
Durante il lavoro tenere l'apparecchio saldamente con entrambe le mani e con un certo distacco dal proprio corpo.
Attenti mentre si cammina all'indietro, rischio di inciampare!
L'interruttore on/off e l'interruttore di sicurezza non devono chiudersi.
L'utilizzo dei ricambi diversi potrebbe provocare incidenti per l'utilizzatore. Il costruttore declina ogni responsabilità per i danni ne derivanti.
Conservare l'apparecchio in un luogo asciutto.
Prima di ogni messa in funzione controllare tutti i raccordi a vite e ad inserimento, anche i dispositivi di protezione, riguardando la rigidità e serraggio giusto e la funzione non disturbata di tutte le parti mobili.
E' severamente vietato smontare, modificare i dispositivi di protezione trovatisi sulla macchina, utilizzarli in controversia alla loro destinazione oppure montare i dispositivi di protezione degli altri produttori.
⚠️ L'apparecchio non deve essere utilizzato se danneggiato oppure con i dispositivi di sicurezza difettosi. Cambiare le parti usurate e danneggiate.
⚠️ Pericolo di incendio!
Il combustibile estremamente infiammabile.
Divieto del fumare e della fiamma viva
Non depositare alcun carburante nelle vicinanze della macchina.
Il carburante deve essere conservato solo nei contenitori adatti.
La macchina può essere rabboccata solo all'esterno e non in vicinanza alle fiamme vive rispett. le sigarette accese.
Rabboccare prima di avviare la macchina. Non si deve rabboccare né aprire il coperchio del serbatoio con il motore in funzione oppure caldo ancora.
Dopo l'uso lasciare raffreddare l'apparecchio al minimo 5 minuti prima di rabboccare il carburante.
Attendersi a che il combustibile non strabocchi. Allo strabocco del combustibile, il motore non dovrà essere avviato. Pulire la zona contaminata sull'apparecchio ed evitare qualsiasi prova d'accensione finché non spariscono i vapori del combustibile.
Fissare di nuovo tutti i carter e tappi sul serbatoio di carburante e contenitori di combustibile.
Svuotare il serbatoio carburante esclusivamente all'esterno.
Mai depositare la macchina avente la benzina nel serbatoio all'interno dell'edificio dove i vapori di benzina possano eventualmente venire a contatto con fiamme aperte o scintille.
Manutenzione
Per tutti lavori sul motore spegnere il motore e sfilare il cappuccio della candela d'accensione.
Tutte le riparazioni e i lavori non descritte nel presente manuale d'uso possono essere eseguite solo da personale qualificato e autorizzato.
Utilizzare solo gli accessori e ricambi originali.
Mantenere la macchina pulita, soprattutto aperture di ventilazione. Mai spruzzare l'acqua sul corpo della macchina!
Non pulire la macchina e i suoi componenti con solventi, liquidi infiammabili o tossici. Impiegare solamente un panno umido.
Solo l'apparecchio periodicamente mantenuto e curato può essere un'aiutante soddisfacente. La manutenzione e cura mancanti possono potare agli incidenti e ferite inaspettabili.
In caso di necessità consultare la lista dei ricambi sul sito www.guede.com.
Smaltimento
Le istruzioni per lo smaltimento risultano da pittogrammi posizionati sull'apparecchio stesso o sull'imballaggio.
Gli apparecchi difettosi e/o da smaltire devono essere consegnati ai centri autorizzati.
Smaltimento dell'imballo da trasporto.
L'imballo protegge l'apparecchio contro i danni durante il trasporto. I materiali d'imballo vengono scelti normalmente secondo i criteri ecologicamente accettabili ed i criteri di manipolazione dei rifiuti e sono quindi riciclabili. La restituzione dell'imballo al circolo dei materiali risparmia le materie prime e diminuisce la presenza dei rifiuti. Le singole parti degli imballi (es. foglio, styropor®) possono essere pericolosi per i bambini.
Pericolo di soffocamento!
Conservare le parti degli imballi fuori la portata dei bambini e smaltirgli prima possibile.
Garanzia
Il periodo di garanzia è di 12 mesi in caso di uso industriale, di 24 mesi per i consumatori, e inizia a decorrere dalla data dell'acquisto dell'apparecchio.
La garanzia include esclusivamente gli inconvenienti dovuti dal difetto del materiale oppure dal difetto dalla produzione. Per la contestazione in garanzia occorre allegare l'originale del documento d'acquisto riportante la data di vendita.
La garanzia non include l'uso profano, es. sovraccarico dell'apparecchio, manomissione, danni dall'intervento estero oppure dagli oggetti. La garanzia non include anche l'inosservanza del Manuale d'Uso, del montag-
gio e l'usura normale.
Informazioni importanti per il cliente
Facciamo presente che la restituzione in garanzia o anche dopo il periodo di garanzia va sempre fatta nell'imballaggio originale. Tale misura previene, in modo efficiente, il danneggiamento inutile durante il trasporto evitando i problemi durante il disbrigo del reclamo. L'apparecchio è protetto, in modo ottimale, solo nel suo imballaggio originale, quello che garantisce il disbrigo normale.
Servizio
Avete le domande tecniche? Contestazioni? Avete bisogno dei ricambi oppure del Manuale d'Uso? Sul nostro sito http://www.guede.com/support, nel settore Servizio, Vi aiuteremo velocemente ed in via non burocratica. Ci dareste la mano, per favore, per poter aiutar Vi? Per poter identificare il Vostro apparecchio nel caso di contestazione abbiamo bisogno del numero di serie, cod. ord. e l'anno di produzione. Tutte queste indicazioni troverete sulla targhetta della macchina. Per avere questi dati sempre disponibili, indicarli qui sotto, per favore:
N° serie:
Cod. ord.:
Anno di produzione:
Tel.: +49 (0) 79 04 / 700-360
Fax: +49 (0) 79 04 / 700-51999
E-Mail: support@ts.guede.com
Programma delle ispezioni e della manutenzione
| Periodi di manutenzione pro-grammata | Prima di ogni messa in fun-zione | Dopo ogni messa fuori funzione | Dopo 1 mese | Dopo 12 mesi | Dopo 24 mesi | |
| Filtro d'aria Controllo | √ | |||||
| Cambio | √ | |||||
| Candela d'accensione | Controllo Pulire | √ | ||||
| Cambio | √ | |||||
| Guasto | Causa | Rimozione |
| Motore non parte | Serbatoio vuoto/Combustibile insufficiente | Aggiungere il combustibile → 3 |
| Non è utilizzato l’iniettore | Utilizzare l’iniettore → 7 | |
| Combustibile non giusto, stoccaggio senza aver svuotato il serbatoio di benzina, tipo di benzina sbagliato | Svuotare il serbatoio del combustibile e il carburatore. Aggiungere la benzina fresca. | |
| Candela d’accensione sporca (residui dei carboncini sugli elettrodi), la distanza degli elettrodi troppo grande. | Pulire la candela, controllare il valore termico della candela, cambiare event. la candela, registrare 0,6-0,8 mm → 11 | |
| Candela d’accensione inumidita dalla benzina (motore strapieno). | Asciugare la candela d’accensione e rimontare. | |
| Il motore non raggiunge la prestazione massima | Candela d’accensione sporca (residui dei carboncini sugli elettrodi), la distanza degli elettrodi troppo grande. | Pulire la candela, controllare il valore termico della candela, cambiare event. la candela, registrare 0,6-0,8 mm → 11 |
| Filtro d’aria sporco | Pulire o sostituire il filtro dell’aria → 10 | |
| Miscela scorretta del combustibile (troppo l’olio) | Aggiungere il combustibile → 3 |
Technische Gegevens
Palenrammer GPR 801 E
Rimozione del difetto
Traduzione della dichiarazione di conformità CE
Con la presente dichiariamo che i dispositivi descritti di seguito, sono conformi ai requisiti fondamentali di sicurezza e salute di base della Direttiva CE, sia per la loro progettazione e costruzione, sia nelle versioni da noi fornite.
In caso di una modifica dell'apparecchiatura non concordato con noi, questa dichiarazione perde la sua validità."
