MANUALE UTENTE PKE611BA2E BOSCH

[it] Manuale utente e istruzioni d'installazione

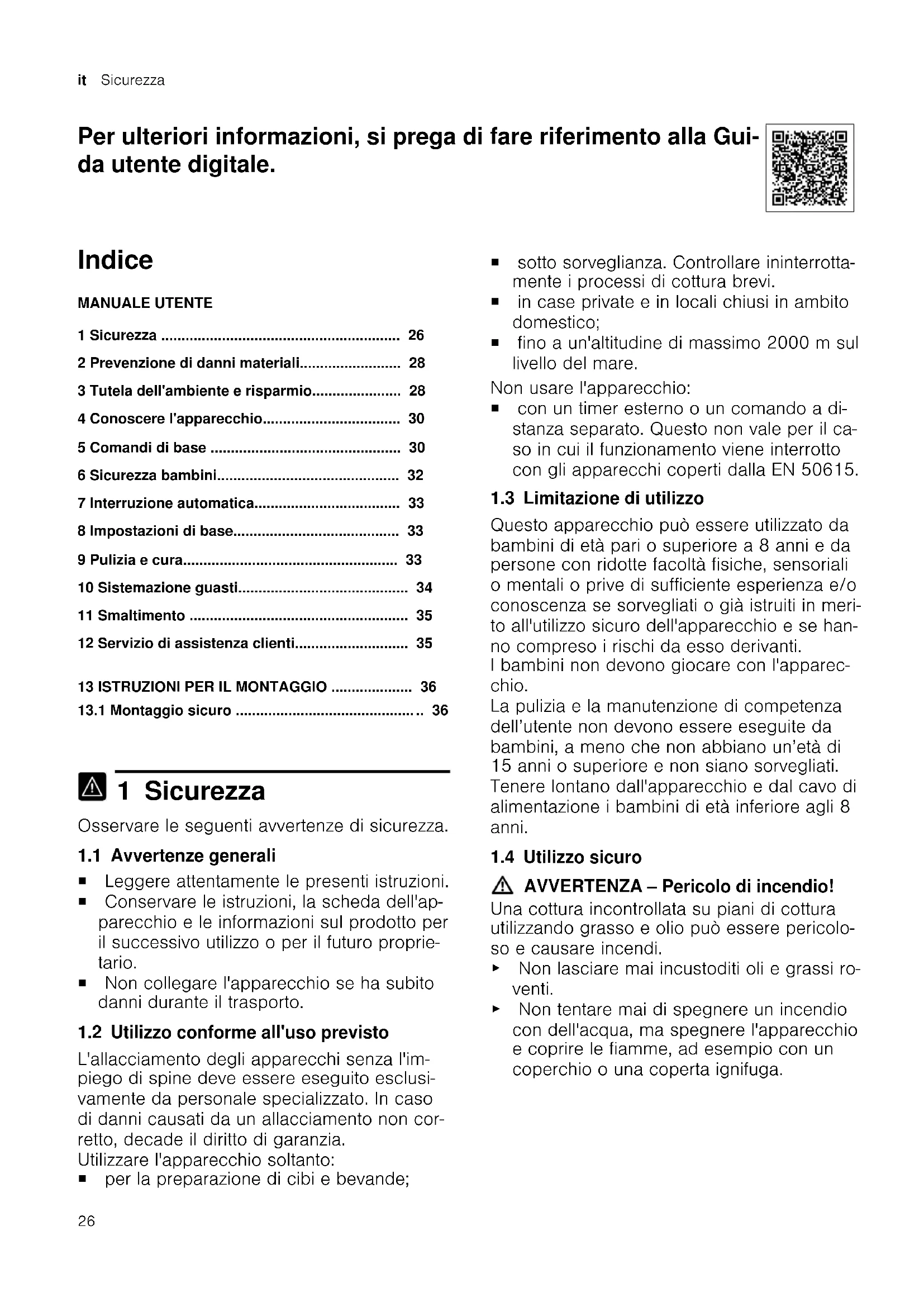

1 Sicurezza Osservare le seguenti avvertenze di sicurezza. 1.1 Avvertenze generali ¡ Leggere attentamente le presenti istruzioni. ¡ Conservare le istruzioni, la scheda dell'ap- parecchio e le informazioni sul prodotto per il successivo utilizzo o per il futuro proprie- tario. ¡ Non collegare l'apparecchio se ha subito danni durante il trasporto. 1.2 Utilizzo conforme all'uso previsto L'allacciamento degli apparecchi senza l'im- piego di spine deve essere eseguito esclusi- vamente da personale specializzato. In caso di danni causati da un allacciamento non cor- retto, decade il diritto di garanzia. Utilizzare l'apparecchio soltanto: ¡ per la preparazione di cibi e bevande; ¡ sotto sorveglianza. Controllare ininterrotta- mente i processi di cottura brevi. ¡ in case private e in locali chiusi in ambito domestico; ¡ fino a un'altitudine di massimo 2000m sul livello del mare. Non usare l'apparecchio: ¡ con un timer esterno o un comando a di- stanza separato. Questo non vale per il ca- so in cui il funzionamento viene interrotto con gli apparecchi coperti dalla EN50615. 1.3 Limitazione di utilizzo Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con ridotte facoltà fisiche, sensoriali o mentali o prive di sufficiente esperienza e/o conoscenza se sorvegliati o già istruiti in meri- to all'utilizzo sicuro dell'apparecchio e se han- no compreso i rischi da esso derivanti. I bambini non devono giocare con l'apparec- chio. La pulizia e la manutenzione di competenza dell’utente non devono essere eseguite da bambini, a meno che non abbiano un’età di 15 anni o superiore e non siano sorvegliati. Tenere lontano dall'apparecchio e dal cavo di alimentazione i bambini di età inferiore agli 8 anni. 1.4 Utilizzo sicuro AVVERTENZA‒Pericolo di incendio! Una cottura incontrollata su piani di cottura utilizzando grasso e olio può essere pericolo- so e causare incendi. ▶ Non lasciare mai incustoditi oli e grassi ro- venti. ▶ Non tentare mai di spegnere un incendio con dell'acqua, ma spegnere l'apparecchio e coprire le fiamme, ad esempio con un coperchio o una coperta ignifuga.Sicurezza it

La superficie di cottura diventa molto calda. ▶ Non appoggiare mai oggetti infiammabili sulla superficie di cottura o nelle immediate vicinanze. ▶ Non conservare mai oggetti sulla superficie di cottura. L'apparecchio si surriscalda. ▶ Non riporre mai oggetti infiammabili o spray nei cassetti sotto il piano cottura. Le coperture del piano cottura possono cau- sare incidenti, dovuti ad es. al surriscalda- mento, alla formazione di fiamme o agli schiz- zi di materiale. ▶ Non utilizzare alcuna copertura del piano cottura. Gli alimenti possono prendere fuoco. ▶ Monitorare il processo di cottura. Una pro- cesso di cottura breve deve essere monito- rato costantemente. AVVERTENZA‒Pericolo di ustioni! Durante l'utilizzo, l'apparecchio e le parti di es- so con le quali si può entrare a contatto si surriscaldano, in particolare il telaio del piano cottura eventualmente presente. ▶ È necessario prestare attenzione per evita- re di toccare gli elementi riscaldanti. ▶ Tenere lontano i bambini di età inferiore a 8 anni. Le griglie di protezione del piano cottura pos- sono essere causa di incidenti. ▶ Non utilizzare mai griglie di protezione del piano cottura. Durante il funzionamento l'apparecchio diven- ta caldo. ▶ Lasciarlo raffreddare prima di procedere al- la pulizia. AVVERTENZA‒Pericolo di scosse elettriche! Gli interventi di riparazione effettuati in modo non appropriato rappresentano una fonte di pericolo. ▶ Solo il personale adeguatamente specializ- zato e formato può eseguire riparazioni sull'apparecchio. ▶ Per la riparazione dell'apparecchio posso- no essere impiegati soltanto pezzi di ricam- bio originali. ▶ Se il cavo di collegamento dell'apparecchio è danneggiato, deve essere sostituito da personale tecnico appositamente formato. Un apparecchio o un cavo di alimentazione danneggiati costituiscono un pericolo. ▶ Non mettere mai in funzione un apparec- chio danneggiato. ▶ Se la superficie presenta delle crepe, l'ap- parecchio deve essere spento per evitare possibili scariche elettriche. A tal proposito, non spegnere l'apparecchio utilizzando l'in- terruttore principale, ma disattivarlo me- diante il fusibile nella scatola dei fusibili. ▶ Rivolgersi al servizio di assistenza clienti.

• Pagina 35 L'infiltrazione di umidità può provocare una scarica elettrica. ▶ Non lavare l'apparecchio con pulitori a va- pore o idropulitrici. Se posto vicino ai componenti caldi dell'appa- recchio, il cavo per l'isolamento degli appa- recchi elettronici può fondere. ▶ Evitare il contatto tra il cavo di allacciamen- to e i componenti caldi dell'apparecchio. AVVERTENZA‒Pericolo di lesioni! Se tra il fondo della pentola e la zona di cottu- ra è presente del liquido, le pentole possono improvvisamente "saltare in aria". ▶ Tenere sempre asciutti la zona di cottura e il fondo delle pentole. AVVERTENZA‒Pericolo di soffocamento! I bambini potrebbero mettersi in testa il mate- riale di imballaggio o avvolgersi nello stesso, rimanendo soffocati. ▶ Tenere lontano il materiale di imballaggio dai bambini. ▶ Vietare ai bambini di giocare con materiali d’imballaggio. I bambini possono inspirare o ingoiare le parti piccole, rimanendo soffocati. ▶ Tenere i bambini lontano dalle parti picco- le. ▶ Non lasciare che i bambini giochino con le parti piccole. AVVERTENZA‒Pericolo di ustioni! I manici della stoviglia possono surriscaldarsi durante il funzionamento. Se i manici sono il- luminati dall'area di riscaldamento, possono diventare particolarmente caldi. ▶ Coprire sempre l'intera area di riscalda- mento con la stoviglia. ▶ Utilizzare una presina.it Prevenzione di danni materiali

Prevenzione di danni materiali 2  Prevenzione di danni materiali ATTENZIONE! I fondi ruvidi di pentole o padelle graffiano la vetrocera- mica ▶ Controllare le stoviglie. La cottura senza alimenti può causare danni alle pento- le o all'apparecchio. ▶ Non porre mai pentole vuote su una zona di cottura calda o farle cuocere senza alimenti. Le pentole erroneamente posizionate possono causare il surriscaldamento dell'apparecchio. ▶ Non posare mai pentole o padelle calde sugli ele- menti di comando o sulla cornice del piano cottura. La caduta di oggetti duri o appuntiti sul piano cottura può provocare danni. ▶ Non fare cadere oggetti duri o spigolosi sul piano cottura. I materiali non resistenti al calore si fondono sulle zone di cotture calde. ▶ Non impiegare la pellicola protettiva in alluminio per piano cottura. ▶ Non utilizzare pellicola di alluminio o contenitori di plastica. 2.1 Panoramica dei danni più frequenti Qui sono riportati i danni più frequenti e i suggerimenti su come poterli evitare. Danno Causa Provvedimento Macchie Alimenti fuoriu- sciti Rimuovere immediata- mente gli alimenti fuoriu- sciti con un raschietto per vetro. Macchie Detergenti non appropriati Utilizzare unicamente de- tergenti adatti alla vetro- ceramica. Graffi Sale, zucchero o sabbia Non utilizzare il piano cot- tura come superficie di la- voro o di appoggio. Graffi Fondi ruvidi di pentole o pa- delle Controllare le stoviglie. Altera- zione del colo-

Detergenti non appropriati Utilizzare unicamente de- tergenti adatti alla vetro- ceramica. Altera- zione del colo-

Sfregamento delle pentole, ad es. alluminio Sollevare le pentole e le padelle per spostarle. Fratture Zucchero oppu- re alimenti con- tenenti molto zucchero Rimuovere immediata- mente gli alimenti fuoriu- sciti con un raschietto per vetro. Tutela dell'ambiente e risparmio 3  Tutela dell'ambiente e risparmio 3.1 Smaltimento dell’imballaggio I materiali dell'imballaggio sono rispettosi dell'ambiente e possono essere riutilizzati.

Smaltire lesingole parti distintamente secondo ilti- po dimateriale. 3.2 Risparmio energetico Osservando queste avvertenze l'apparecchio consuma meno energia elettrica. Selezionare la zona di cottura adeguata alla misura della pentola. Ricentrare la stoviglia. Utilizzare stoviglie il cui diametro del fondo corrispon- da a quello della zona di cottura. Consiglio:I costruttori di stoviglie indicano spesso il diametro superiore che spesso è maggiore rispetto al diametro del fondo.

Stoviglie non idonee o zone di cottura non comple- tamente coperte consumano molta energia. Coprire le pentole con un coperchio di dimensioni adatte.

Se si cucina senza coperchio, l'apparecchio neces- sita di molta più energia. Sollevare il coperchio il meno possibile.

Sollevando il coperchio, si dissipa molta energia. Utilizzare un coperchio di vetro.

Il coperchio di vetro consente di vedere all'interno della pentola senza sollevarlo. Utilizzare pentole e padelle con fondi lisci.

I fondi non lisci aumentano il consumo di energia. Utilizzare stoviglie idonee alla quantità di alimenti uti- lizzati.

Stoviglie di grandi dimensioni con poco contenuto necessitano di maggiore energia per riscaldarsi. Cuocere con poca acqua.

Più acqua è contenuta nella pentola, maggiore sarà l'energia necessaria per il riscaldamento. Passare il prima possibile a un livello di cottura più basso.

Utilizzando un livello di cottura a fuoco lento troppo elevato si spreca energia.Tutela dell'ambiente e risparmio it

Utilizzare il calore residuo del piano cottura. Nel caso di tempi di cottura prolungati, spegnere la zona di cot- tura già 5-10 minuti prima della fine prevista per la cottura.

Il calore residuo inutilizzato aumenta il consumo di energia. Le informazioni relative al prodotto a norma (EU) 66/2014 sono riportate sul certificato d'identificazione dell'apparecchio fornito in dotazione e su Internet, nella pagine del prodotto del proprio apparecchio.it Conoscere l'apparecchio

Conoscere l'apparecchio 4  Conoscere l'apparecchio Il libretto di istruzioni è valido per diversi piani cottura. I dati relativi alle dimensioni dei piani cottura sono riportati nel- la panoramica dei modelli. →Pagina 2 4.1 Pannello di comando Il pannello di comando consente di impostare tutte le funzioni dell'apparecchio e di ottenere informazioni sullo stato di esercizio. 4.2 Display I display mostrano i valori e le funzioni impostate. Display Nome - Livelli di cottura / Calore residuo 4.3 Campi touch I campi touch sono superfici sensibili al tatto. Per sele- zionare una funzione, toccare il campo corrispondente. Campo touch Nome Interruttore principale Selezione zona di cottura Sicurezza bambini Campi impostazione Note ¡ Mantenere il pannello di comando sempre asciutto. L'umidità ne pregiudica il funzionamento. ¡ Non posizionare pentole nelle vicinanze di indicatori e campi touch. Il sistema elettronico potrebbe surri- scaldarsi. 4.4 Indicatore di calore residuo Il piano cottura è dotato di un indicatore del calore resi- duo a due livelli per ogni zona di cottura. Non toccare la zona di cottura finché l'indicatore del calore residuo è ancora acceso. Indicatore Significato La zona di cottura è così calda da tene- re in caldo piccole pietanze o sciogliere la glassa di cioccolato. La zona di cottura è rovente. Comandi di base 5  Comandi di base 5.1 Attivazione o disattivazione del piano cottura Il piano cottura si attiva e si disattiva mediante l'interrut- tore generale. Se l'apparecchio viene riattivato nei primi 4 secondi do- po lo spegnimento, vengono impostati automaticamen- te gli ultimi parametri in uso. 5.2 Attivazione del piano cottura

Premere . a La spia su si accende. a Si accendono gli indicatori . a Il piano di cottura è pronto per l'uso. 5.3 Spegnimento del piano cottura Il piano cottura si disattiva automaticamente se tutte le zone di cottura rimangono spente per alcuni istanti (10-60secondi).

Toccare . a La spia su si spegne.Comandi di base it

a Gli indicatori si spengono. a Tutte le zone di cottura sono disattivate. a L'indicatore del calore residuo resta acceso finché le zone di cottura non si sono sufficientemente raf- freddate. 5.4 Informazioni sulle zone di cottura Le aree scure della zona di cottura sono dovute a moti- vi tecnici Non incidono sul funzionamento della zona di cottura. La zona di cottura regola la temperatura mediante l'atti- vazione e la disattivazione del riscaldamento. Anche al- la potenza massima il riscaldamento può attivarsi e di- sattivarsi. Motivi: ¡ I componenti sensibili vengono protetti dal surriscal- damento. ¡ L'apparecchio viene protetto da un sovraccarico elettrico. 5.5 Impostazione delle zone di cottura La zona di cottura deve essere selezionata prima di po- ter essere impostata. Nel campo di regolazione impostare i livelli di cottura desiderati. Livello di cottura 1 potenza minima 9 potenza massima . Per ciascun livello di cottura è disponi- bile un livello intermedio, ad es. 4. 5.6 Impostazione dei livelli di cottura Requisito:Il piano cottura è attivato.

Selezionare la zona di cottura con . a Sull'indicatore dei livelli di cottura si illumina .

Nei 10 secondi successivi toccare o . Viene visualizzata l'impostazione di base. – livello di cottura9 – livello di cottura4 5.7 Modifica dei livelli di cottura

Selezionare la zona di cottura con .

Toccare il simbolo o finché non compare il li- vello di cottura desiderato. 5.8 Disattivazione della zona di cottura Per disattivare la zona di cottura si può procedere in 2 modi.

Toccare 2volte. a Sull'indicatore dei livelli di cottura viene visualizzato

a Dopo 10secondi compare l'indicatore del calore re- siduo.

Selezionare la zona di cottura e premere o fino a visualizzare nell'indicatore dei livelli di cottura. a Dopo 10secondi compare l'indicatore del calore re- siduo. Nota:La zona di cottura impostata per ultima rimane attivata. È possibile impostare la zona di cottura senza selezionarla nuovamente. 5.9 Impostazioni consigliate per la cottura Qui viene riportata una panoramica dei diversi piatti con il livello di cottura idoneo. Tuttavia il tempo di cottura può variare a seconda di ti- po, peso, spessore e qualità degli alimenti. Il livello di cottura a fuoco lento dipende dalle pentole utilizzate. Istruzioni per la preparazione ¡ Iniziare la cottura con il livello di cottura 9. ¡ Mescolare di tanto in tanto i cibi cremosi. ¡ Rosolare in piccole porzioni gli alimenti che vanno rosolati a fuoco vivo o che durante la cottura perdo- no molti liquidi. ¡ Consigli per la cottura a risparmio energetico.

• Pagina 28 Fondere Pietanza Cottura a fuoco lento Durata della cot- tura a fuoco lento in minuti Cioccolato, glassa 1-1. - Burro, miele, gelatina 1-2 - Riscaldare o mantenere in caldo Zuppa, ad es. zuppa di lentic- chie 1-2 - Latte

Preparare la pietanza senza coperchio. Scongelare e riscaldare Spinaci, surgelati 2.-3. 10-20 Gulasch, surgelato 2.-3. 20-30 Stufare o cuocere a fuoco lento Canederli, gnocchi 1, 2 4.-5. 20-30 Pesce 1, 2 4-5 10-15

Portare a ebollizione l'acqua tenendo il coperchio chiuso.

Proseguire la cottura della pietanza senza coper- chio.it Sicurezza bambini

Portare a ebollizione l'acqua tenendo il coperchio chiuso.

Proseguire la cottura della pietanza senza coper- chio. Bollire, cuocere a vapore o stufare Riso con doppia quantità di ac- qua 2-3 15-30 Riso al latte 1.-2. 35-45 Patate lesse 4-5 25-30 Patate lesse in acqua salata 4-5 15-25 Pasta 1, 2 6-7 6-10 Minestra, zuppa 3.-4. 15-60 Verdura fresca 2.-3. 10-20 Verdura, surgelata 3.-4. 10-20 Alimenti nella pentola a pres- sione 4-5 -

Portare a ebollizione l'acqua tenendo il coperchio chiuso.

Proseguire la cottura della pietanza senza coper- chio. Stufare Involtini 4-5 50-60 Stufato 4-5 60-100 Gulasch 2.-3. 50-60 Cottura arrosto con poco olio Rosolare le pietanze senza coperchio. Fettine, impanate o non 6-7 6-10 Fettina, surgelata 6-7 8-12 Braciole impanate o non

6-7 8-12 Bistecca, spessore 3 cm 7-8 8-12 Polpette, spessore 3cm

Girare ripetutamente la pietanza. Hamburger, spessore 2 cm

6-7 10-20 Petto di pollo/tacchino, spesso- re 2 cm

5-6 10-20 Petto di pollo surgelato

5-6 10-30 Pesce o filetto di pesce, al na- turale 5-6 8-20 Pesce o filetto di pesce, impa- nato 6-7 8-20 Pesce o filetto di pesce, impa- nato e surgelato, ad es. baston- cini di pesce 6-7 8-12 Scampi, gamberi 7-8 4-10 Verdura o funghi freschi, saltati 7-8 10-20 Verdura o carne a listarelle alla maniera asiatica 7.-8. 15-20 Piatti misti surgelati 6-7 6-10 Crêpe 6-7 progres- sivamen-

Girare ripetutamente la pietanza. Frittura Friggere a porzioni di 150-200 g in 1-2 l di olio. Prepa- rare le pietanze senza coperchio. Prodotti surgelati, ad es. patati- ne fritte, nugget di pollo 8-9 - Crocchette, surgelate 7-8 - Carne, ad es. pollo 6-7 - Pesce, impanato o in pastella di birra 5-6 - Verdure o funghi impanati o in pastella di birra Tempura 5-6 - Pasticcini, ad es. krapfen/bom- boloni, frutta in pastella di birra 4-5 - Sicurezza bambini 6  Sicurezza bambini Grazie alla sicurezza bambini, si evita che i bambini possano attivare il piano cottura. 6.1 Attivazione sicurezza bambini Requisito:Il piano cottura è disattivato.

Mantenere premuto per circa 4 secondi. a La spia sopra il simbolo si accende per 10 se- condi. a Il piano cottura è bloccato. 6.2 Disattivazione sicurezza bambini

Mantenere premuto per circa 4 secondi. a Il blocco viene così rimosso. 6.3 Sicurezza bambini automatica Con questa funzione la sicurezza bambino viene attiva- ta automaticamente dopo lo spegnimento del piano cottura. È possibile attivare la sicurezza bambino automatica nelle impostazioni di base. →Pagina 33Interruzione automatica it

Interruzione automatica 7  Interruzione automatica Se una zona di cottura resta in funzione a lungo senza che venga modificata alcuna impostazione, si attiva lo spegnimento automatico. Lo spegnimento della zona di cottura dipende dal livel- lo di cottura impostato (da 1 a10ore). Il riscaldamento della zona di cottura viene disattivato. Sull'indicatore delle zone di cottura lampeggiano alter- natamente e l'indicatore del calore residuo / . 7.1 Proseguimento della cottura dopo lo spegnimento automatico

Toccare un campo touch qualsiasi. a L'indicatore si spegne.

Impostare nuovamente. Impostazioni di base 8  Impostazioni di base È possibile settare le impostazioni di base dell'apparec- chio in base alle proprie esigenze. 8.1 Panoramica delle impostazioni di base Qui è riportata una panoramica delle impostazioni di base e dei valori preimpostati di fabbrica. Di- splay Selezione Sicurezza bambini automatica – Disattivata

– Attivata – Sicurezza bambini manuale ed automati- ca disattivate. Segnale acustico – Segnale di conferma e segnale di utilizzo improprio disattivati. Il segnale del'interruttore principale rimane attivato. – È attivato solo il segnale di utilizzo impro- prio. – È attivato solo il segnale di conferma. – Segnale di conferma e segnale di utilizzo improprio attivati.

Tempo di selezione delle zone di cottura – Illimitato: la zona di cottura selezionata per ultima può essere sempre impostata sen- za essere riselezionata.

– La zona di cottura selezionata per ultima può essere impostata 10secondi dopo la se- lezione, altrimenti è necessario selezionarla nuovamente prima dell'impostazione. Ripristino delle impostazioni predefinite – Disattivato

Impostazione di fabbrica 8.2 Modifica impostazione di base Requisito:Il piano cottura è disattivato.

Attivare il piano cottura.

Nei 10secondi successivi tenere premuto il simbolo per 4secondi. a Sul display a sinistra lampeggiano in maniera alter- nata i simboli e . a Sul display a destra compare .

Toccare il simbolo finché sul display a sinistra non compare l'indicatore desiderato.

Impostare il valore desiderato con il simbolo o .

Tenere premuto per 4secondi. a L'impostazione è attivata. Consiglio:Per uscire dalle Impostazioni di base senza salvare, spegnere il piano cottura con . Riaccendere e reimpostare il piano cottura. Pulizia e cura 9  Pulizia e cura Per mantenere a lungo l'apparecchio in buone condi- zioni, sottoporlo a una cura e a una manutenzione scrupolose. 9.1 Detergenti I detergenti e i raschiatori adatti sono disponibili presso il servizio clienti o il punto vendita online o in commer- cio.it Sistemazione guasti

ATTENZIONE! I detersivi non appropriati possono danneggiare le su- perfici dell'apparecchio. ▶ Non utilizzare mai detergenti non idonei. Detergenti non appropriati ¡ Detersivo per piatti non diluito ¡ Detergenti per lavastoviglie ¡ Detersivi abrasivi ¡ Detergenti aggressivi come spray per il forno o smacchiatori ¡ Spugne abrasive ¡ Detergenti ad alta pressione o dispositivi a getto di vapore 9.2 Pulizia della vetroceramica Pulire il piano cottura dopo ogni utilizzo per far sì che i residui non si brucino. Nota:Osservare le informazioni relative ai detergenti non idonei. →Pagina 33 Requisito:Il piano cottura è raffreddato.

In caso di sporco molto ostinato utilizzare un ra- schietto per vetro.

Pulire il piano cottura con detergente per vetrocera- mica. Osservare le istruzioni per la pulizia indicate sulla confezione del detergente. Consiglio:Con una spugna speciale per vetrocera- mica è possibile raggiungere buoni risultati di puli- zia. Sistemazione guasti 10  Sistemazione guasti I guasti minori possono essere sistemati autonoma- mente dall'utente. Utilizzare le informazioni per la siste- mazione dei guasti prima di contattare il servizio di as- sistenza clienti. In questo modo si evitano costi non ne- cessari. AVVERTENZA‒Pericolo di lesioni! Gli interventi di riparazione effettuati in modo non ap- propriato rappresentano una fonte di pericolo. ▶ Solo il personale adeguatamente specializzato e for- mato può eseguire riparazioni sull'apparecchio. ▶ Se l'apparecchio presenta guasti, rivolgersi al servi- zio di assistenza clienti.

• "Servizio di assistenza clienti", Pagina 35 AVVERTENZA‒Pericolo di scosse elettriche! Gli interventi di riparazione effettuati in modo non ap- propriato rappresentano una fonte di pericolo. ▶ Solo il personale adeguatamente specializzato e for- mato può eseguire riparazioni sull'apparecchio. ▶ Per la riparazione dell'apparecchio possono essere impiegati soltanto pezzi di ricambio originali. ▶ Se il cavo di collegamento dell'apparecchio è dan- neggiato, deve essere sostituito da personale tecni- co appositamente formato. AVVERTENZA‒Pericolo di ustioni! Il piano di cottura riscalda ma l'indicatore non funziona. ▶ Disattivare il fusibile nella scatola dei fusibili. ▶ Rivolgersi al servizio di assistenza clienti. AVVERTENZA‒Pericolo di incendio! Il piano di cottura si spegne e non reagisce più ai co- mandi; potrebbe riaccendersi da solo in un secondo momento. ▶ Disattivare il fusibile nella scatola dei fusibili. ▶ Rivolgersi al servizio di assistenza clienti. 10.1 Indicazioni sul display Anomalia Causa e ricerca guasti Nessuno Alimentazione di corrente guasta.

Controllare il fusibile generale dell'impianto elettrico domestico.

Controllare gli altri apparecchi elettrici per accertarsi che non si sia verificata un'interru- zione di corrente. Tutti gli indicatori lam- peggiano Il pannello di comando è bagnato o vi sono appoggiati sopra degli oggetti.

Asciugare il pannello di comandi o rimuovere l'oggetto. Più zone di cottura sono state utilizzate a lungo e a potenza elevata. Per proteggere il siste- ma elettronico, la zona di cottura è stata spenta.

Attendere alcuni minuti.

Toccare un campo touch qualsiasi. a Quando la segnalazione si spegne, il sistema elettronico si è sufficientemente raffredda- to. È possibile proseguire la cottura.Smaltimento it

Anomalia Causa e ricerca guasti Nonostante lo spegnimento tramite il sistema elettronico si è ulteriormente surriscaldato. Perciò sono state spente tutte le zone di cottura.

Attendere alcuni minuti.

Toccare un campo touch qualsiasi. a Quando la segnalazione si spegne, il sistema elettronico si è sufficientemente raffredda- to. È possibile proseguire la cottura. e il livello di cottu- ra lampeggiano in maniera alternata. Viene emesso un se- gnale acustico. Pentola calda nella zona del pannello di comando. Il sistema elettronico minaccia di surri- scaldarsi.

Rimuovere la pentola. a L'indicatore si spegne dopo breve tempo. e segnale acusti-

Pentola calda nella zona del pannello di comando. Per proteggere il sistema elettronico la zona di cottura è stata spenta.

Rimuovere la pentola.

Attendere alcuni minuti.

Toccare un campo touch qualsiasi. a Quando la segnalazione si spegne, il sistema elettronico si è sufficientemente raffredda- to. È possibile proseguire la cottura. La zona di cottura è rimasta in funzione troppo a lungo e si è spenta automaticamente. È possibile riattivare subito la zona di cottura. e le zone di cottu- ra non si scaldano Modalità demo attivata.

Scollegare per 30 secondi l'apparecchio dalla rete disattivando il fusibile all'interno della scatola dei fusibili.

Toccare un campo touch qualsiasi nei 3 minuti successivi. Sul display compare un messaggio con "E", ad es. E0111. Il sistema elettronico ha riconosciuto un errore.

Spegnere e riaccendere l'apparecchio. a Se l'anomalia non è più presente, il messaggio scompare.

Se il messaggio compare di nuovo, rivolgersi al servizio assistenza clienti. Comunicare il messaggio d'errore esatto.

• "Servizio di assistenza clienti", Pagina 35 Smaltimento 11  Smaltimento 11.1 Rottamazione di un apparecchio dismesso Uncorretto smaltimento nel rispetto dell'ambiente per- mette direcuperare materie prime preziose.

Smaltire l'apparecchio nel rispetto dell'ambiente. Per informazioni sulle attuali procedure di smalti- mento rivolgersi al rivenditore specializzato o al co- mune di competenza. Questo apparecchio dispone di con- trassegno ai sensi della direttiva eu- ropea 2012/19/UE in materia di ap- parecchi elettrici ed elettronici (waste electrical and electronic equipment - WEEE). Questa direttiva definisce le norme per la raccolta e il riciclaggio degli apparecchi dismessi valide su tutto il territorio dell’Unione Europea. Servizio di assistenza clienti 12  Servizio di assistenza clienti I ricambi originali rilevanti per il funzionamento secon- do il corrispondente regolamento Ecodesign sono re- peribili presso il nostro servizio di assistenza clienti per un periodo di almeno 10 anni a partire dalla messa in circolazione dell'apparecchio all'interno dello Spazio economico europeo. Nota:L'intervento del servizio di assistenza clienti è gratuito nell'ambito delle condizioni di garanzia del pro- duttore. Informazioni dettagliate sulla durata della garanzia e sulle condizioni di garanzia in ciascun Paese sono re- peribili presso il nostro servizio di assistenza clienti, presso il proprio rivenditore o sul nostro sito Internet. Quando si contatta il servizio di assistenza clienti sono necessari il codice prodotto (E-Nr.) e il codice di produ- zione (FD) dell'apparecchio. I dati di contatto del servizio di assistenza clienti sono disponibili nell'elenco dei centri di assistenza allegato o sul nostro sito Internet.it Istruzioni per il montaggio

12.1 Codice prodotto (E-Nr.) e codice di produzione (FD) Il codice prodotto (E-Nr.) e il codice di produzione (FD) sono riportati sulla targhetta identificativa dell'apparec- chio. La targhetta identificativa si trova: ¡ sul certificato di identificazione. ¡ sulla parte inferiore del piano cottura. Annotare i dati dell'apparecchio e il numero di telefono del servizio di assistenza clienti per ritrovarli rapida- mente. Istruzioni per il montaggio 13  Istruzioni per il montaggio Osservare queste informazioni durante il montaggio dell'apparecchio.  13.1 Montaggio sicuro Osservare le presenti avvertenze di sicurezza durante il montaggio dell'apparecchio. ¡ L'allacciamento elettrico deve essere ese- guito esclusivamente da un tecnico specia- lizzato. In caso di allacciamento scorretto decade la garanzia. ¡ L'utilizzo sicuro viene garantito solo se il montaggio è stato effettuato in modo cor- retto secondo le presenti istruzioni. In caso di danni dovuti a un montaggio non a nor- ma la responsabilità ricade su chi ha mon- tato l'apparecchio. 13.2 Installazione sottopiano Non è consentito incassare al di sotto dell'apparecchio frigoriferi, lavastoviglie, forni non ventilati o lavatrici. ¡ Se si installa un forno sottopiano, lo spessore del piano di lavoro deve essere di almeno 20 mm, in al- cuni casi anche maggiore. Prestare attenzione alle avvertenze presenti nelle istruzioni per il montaggio del forno. ¡ Prestare attenzione che le parti sporgenti, ad es. la scatola di collegamento alla rete o il cavo per il col- legamento elettrico, non tocchino ad es. un casset- to. 13.3 Doppiofondo Se è possibile toccare il lato inferiore del piano di cot- tura, è necessario montare un doppiofondo. ¡ Richiedere presso un rivenditore specializzato un doppiofondo come accessorio. ¡ Se si utilizza un proprio doppiofondo, la distanza mi- nima dal collegamento elettrico dell'apparecchio de- ve essere di 10mm. 13.4 Preparazione dei mobili Il piano di lavoro deve essere piano, orizzontale e stabile. ¡ I mobili da incasso, inclusi i listelli di chiusura, devo- no essere refrattari fino ad almeno una temperatura pari a 90 °C. ¡ Il rivestimento della nicchia entro i 50 mm di distan- za dalla parete posteriore non deve essere infiam- mabile (ad es. piastrelle, pietra). ¡ Per evitare rigonfiamenti del piano di lavoro causati dall'umidità, sigillare le superfici di taglio in modo re- frattario.Istruzioni per il montaggio it

13.5 Allacciamento elettrico Per motivi di protezione, non rimuovere l'apparecchio dalle vaschette di polistirolo prima di averlo inserito nell'apertura. Non collocare mai l'apparecchio in posi- zione verticale su un lato. ¡ Prima dell'allacciamento dell'apparecchio, controlla- re l'impianto domestico. ¡ L'apparecchio rientra nella classe di protezione I e può essere messo in funzione solo se collegato a un conduttore di terra. ¡ Durante la posa fissa dell'installazione elettrica, è da prevedere un dispositivo di separazione nelle fasi conformemente alle disposizioni dell'allestimento. ¡ Se sul display dell'apparecchio vene visualizzato , significa che l'allacciamento non è stato effettua- to in modo corretto. Disconnettere l'apparecchio dalla rete; verificare l’allacciamento. Allacciamento con cavo a 3 fili Verificare la corretta protezione dell'impianto domesti- co. Rispettare l'attribuzione dei colori del collegamento di rete. ¡ Verde-giallo è il conduttore di terra . ¡ Blu è il conduttore neutro. ¡ Marrone è la fase (conduttore esterno). ¡ All'occorrenza, è possibile sostituire il cavo con un cavo di allacciamento multifase. In caso di sostitu- zione del cavo osservare il paragrafo seguente. Allacciamento senza cavo pre-montato Collegare il piano cottura, attenendosi allo schema di allacciamento. ¡ Se occorre, montare i ponticelli in rame forniti in do- tazione. ¡ Il cavo di collegamento alla rete elettrica deve corri- spondere al modello H05 VV-F o superiore. ¡ Determinare la sezione dei fili conformemente al ca- rico elettrico. Una sezione < 1,5 mm² non è consen- tita. Collegamento con cavo di allacciamento a 5 fili pre-montato La sostituzione del cavo di allacciamento deve essere eseguita solo da personale del servizio di assistenza clienti appositamente formato. 13.6 Inserimento del piano cottura Fare in modo che il cavo non rimanga incastrato e non passi su spigoli vivi. ¡ In caso di forni sottostanti, portare il cavo alla presa di collegamento facendolo passare dall'angolo po- steriore del forno. ¡ Il piano cottura può essere montato anche in una profonda apertura di 500 mm già presente. ¡ Deve sporgere alla stessa distanza nella parte ante- riore e posteriore. 13.7 Smontaggio del piano cottura

Scollegare l'apparecchio dalla rete elettrica.

Estrarre il piano cottura spingendolo dal basso.nl Veiligheid
