Murach - Pannello solare Blumfeldt - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Kit fontana solare con pannello solare
Marca	Blumfeldt
Modello	Murach
Numero articolo	10032287
Tensione di funzionamento	6 V DC
Alimentazione batteria	3,7 V / 2000 mAh (Li-ion ricaricabile)
Potenza del pannello solare	2 W
Portata d'acqua massima	200 L/h
Grado di protezione pompa	IP68
Grado di protezione unità di controllo	IP44
Uso previsto	Esterno (giardino, terrazza)
Funzioni principali	Pompa solare, batteria ricaricabile, illuminazione LED bianca (4 LED)
Autonomia a batteria (carica completa)	6-8 ore
Autonomia a batteria (carica parziale)	2-4 ore
Tempo di ricarica batteria (pieno sole)	1-3 giorni secondo l'uso
Tipo di illuminazione LED	LED bianche
Installazione richiesta	Pannello solare orientato verso il sole, pompa immersa in un bacino d'acqua dolce
Manutenzione pannello solare	Pulire regolarmente con un panno morbido
Manutenzione pompa	Pulire il filtro e la girante con acqua pulita in caso di ostruzione
Precauzioni di sicurezza	Non far funzionare a secco, non utilizzare acqua salata, temperatura max 50°C
Riciclaggio	Conforme alla direttiva RAEE (2012/19/UE)
Produttore	Chal-Tec GmbH, Germania

Domande frequenti - Murach Blumfeldt

Come installare la fontana solare Blumfeldt Murach?

Scartare l'apparecchio, aprire il vano posteriore, collegare il tubo alla pompa, posizionare la pompa nel serbatoio dell'acqua, collegare i cavi di alimentazione e LED, riempire il bacino d'acqua, chiudere lo sportello, fissare il pannello solare sul palo e posizionarlo al sole.

La pompa funziona di notte?

Sì, se la batteria è carica. La pompa può funzionare a batteria fino a 6-8 ore a seconda della carica. È necessario regolare la manopola rotante per attivare la modalità batteria.

Quanto dura la batteria?

L'autonomia dipende dallo stato di carica: batteria piena = 6-8 h, batteria a metà carica = 2-4 h, batteria scarica = 1 h massimo. Il LED di stato indica il livello: verde = piena, arancione = parziale, rosso = scarsa.

Come pulire il pannello solare?

Pulire regolarmente il pannello solare con un panno morbido per garantire una buona ricezione della luce. Non utilizzare materiali abrasivi né detergenti.

Cosa fare se la pompa non funziona più?

Verificare se la pompa è ostruita da sporco o sedimenti. Rimuovere i coperchi della pompa e della girante, pulire le parti con acqua pulita. Assicurarsi anche che il pannello solare riceva abbastanza luce.

Posso utilizzare l'apparecchio con tempo nuvoloso?

Sì, ma la pompa funzionerà solo se la batteria è carica. Con tempo nuvoloso, la batteria si ricarica più lentamente e l'autonomia diminuisce. Con forte copertura nuvolosa, la pompa potrebbe non funzionare affatto.

Come spegnere la pompa?

Premere il pulsante ON per 3 secondi per spegnere la pompa. La batteria continua a caricarsi automaticamente al sole.

Qual è la temperatura massima dell'acqua?

La pompa deve essere utilizzata in acqua dolce a una temperatura inferiore a 50°C. Non utilizzarla in acqua salata.

L'apparecchio è impermeabile?

La pompa ha un grado di protezione IP68, può essere immersa. L'unità di controllo ha un grado IP44, resiste agli spruzzi d'acqua ma non deve essere immersa.

Come ricaricare la batteria?

La batteria si ricarica automaticamente quando il pannello solare è esposto alla luce solare diretta. In pieno sole, si carica completamente in circa 1 giorno; con tempo nuvoloso, può richiedere 2-3 giorni.

MANUALE UTENTE Murach Blumfeldt

La ringraziamo per aver acquistato il dispositivo. La preghiamo di seggere attentamente le segmentestruzioni per l'uso e di segurle per evitare possibili danni tecnici. Non ci assimilano una responsabilità per danni scaturiti da una mancata osservazione delle avvernze di sicurezza e da un uso improper del dispositivo. Scansionate il codice QR seguente, per accederai al manuale d'uso più attuale e per ricevore informazioni sul prodotto.

INDICE

Avwertenz di sicurezza 28

Descrizione 29

Assemblaggio 30

Utilizzo 3

Pulzae manutenzlone 32

Smaltimenlo 32

DATI TECHNICI

Numero articolato 10032287
Tensione operativa 6 V DC
Alimentazione 3,7 V / 2000 mAh
Potenza modulo solare 2 W
Flusso d'acqua massimo 200 L/h
Tipodi di protezione/Pompa IP68
Tipodi di protezione/Unità di controllo IP44

Importatore per la Gran Bretagna:

Chal-Tec UK limited

• Per ridurre il rischio di folgorazioni, non rimuovere nessuna delle copertura. Il disposativo contiene componenti che non sono accessibili all'utente.
• Il marchio del dispositivo si trova sul lato posteriore.
  Non pogiare sopra alla fontana contentatore pieni di liquidi, come vasi o annaffiatori.
• Non lasciar cadere oggetti in metallo su quello disposativo.
• Non poggiare oggetti pesanti su quello disposativo.
• Utilizzare solo accessori e componenti approvati dal produttore.
• Staccare la spina in caso di temporali o se non si usa il dispositorio per tempi prolongati. In quello modo si evitano eventuali danni.
• Le riparazioni devono essere realizzate da tecnici qualiificati.
• Una riparazione è necessaria, se il dispositivo è stato danneggiato in quale modo,cisione se vi sono caduti sopra oggetti,se non funziona correttamente o se è caduto. Non cercare di riparare il dispositivo autonomamente.L'apertura delle copertura comporta il rischio di folgorazioni e altre lesionsi.
• Non tirare il cavo, non piegarlo e non poggiarci sopra oggetti pesanti.
  Non toccare la spina con le mani bagnate.
• Non pogiare oggetti con fiamme libere sopra al dispositivo, ad esempio candele.
• Non collegare mai il disposativo a corrente alternata. Il disposativo è adatto solo al funzionamento con corrente continua.
• Utilizzare la pompa solo in laghetti d'acqua dolce con temperature sono a un massimo di 50°C .
• Non posizionare il pannello solare in cavity o buchi in cui si potrebbe accumulare acqua. Selezionare un luogo piano con un fondo stabile. I perni in plastica devono essere inseriti in un terreneo sufficientemente solido.
• Non posizionare la fontana su altri dispositivi che possono diventare bollenti. Il calore potrebbe danneggiare il dispositivo.
• Non utilizzato liquidi volatili, come spray per insetti. Una pressione eccessiva durante il lavaggio può rovinare le superfici. Non lasciare che componenti in plastica o gomma siano aicontatto con il dispositivo per tempi prolongati.
• Questo dispositivo può essere utilizzato da bambini a partire da 8 anni e da persona con limitate capacità fisiche e psichiche o con conoscenza ed esperienza limitate, solo se sono stati astruiti sulle modalità d'uso e comprendono i rischi e i pericolì connessi.

DESCRIZIONE

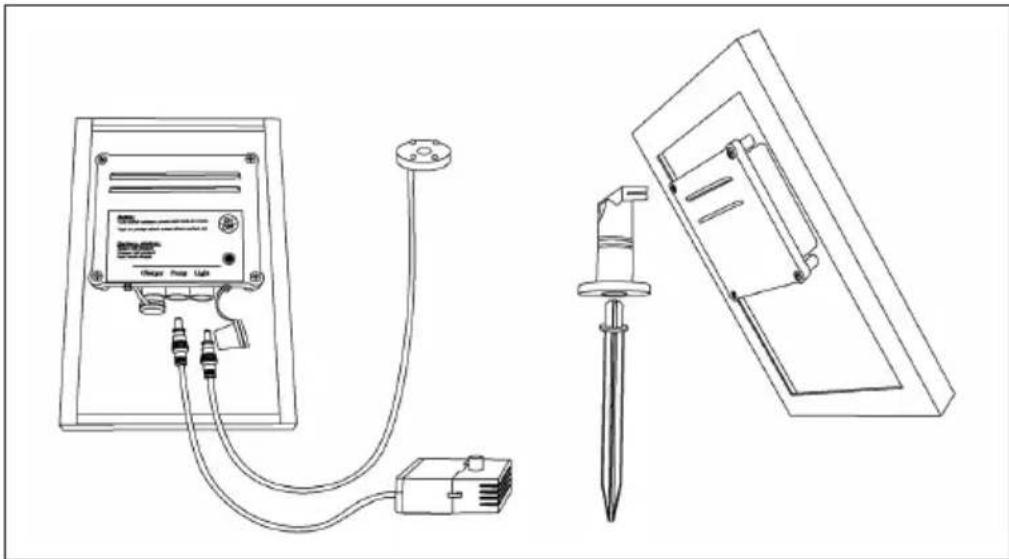

Questo dispositivo è una pompa solare per uso esterno. Per permettere il funzionamento della pompa, il modulo solare deve trovarsi nella luce del sole diretta.

La pompa solare è dotata di una batteria che può essere accesa e spenta con un interrottore sul modulo di controllo (scatola di controllo). Alla sera, si attivano automaticamente quattro LED bianchi, in modo da abbellire ulteriormente l'ambiente della fontana.

Funzionamento

La fontana solare è adatta principamente per il funzionamento quando splende il sole. L'energia in excesso viene sfruttata per caricare la batteria e assicurare il funzionamento ancche di notte o quando il cielo è coperto. La pompa si imposta automaticamente sulla modalità diurna al giorno successivo. La pompa funzione con la batteria solo se viene appositamente impostata esta opzione con la manopola.

ASSEMBLAGGIO

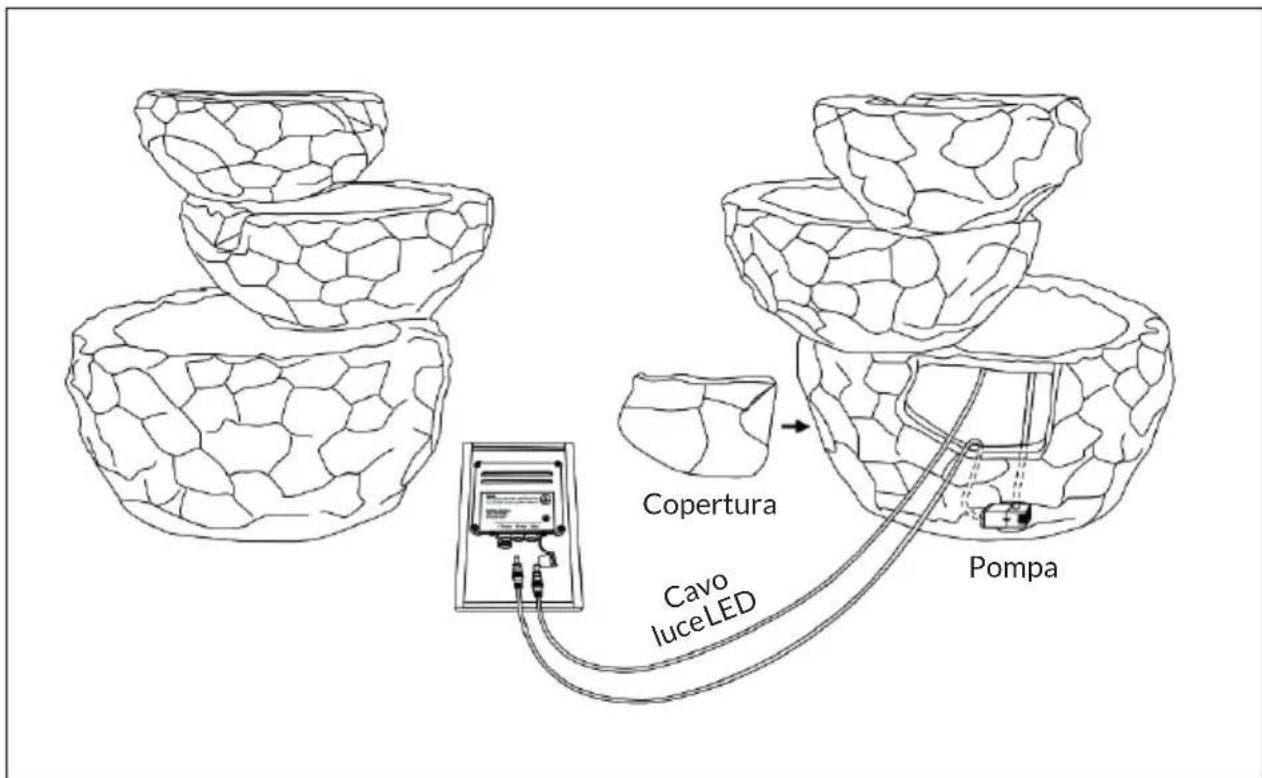

1 Togliere tutto il contentuto dall'imballaggio. Tenere presente che potrebbe traboccare dell'acqua dal bordo della vasca della fontana. Posizione are la fontana su una superficie che non viene danneggiata dall'acqua.

2 Apire la copertura sul retro.

3 Collegare il cavo alla connessione sul lato superiore della pompa dall'alto e messere la pompa nel contentitore dell'acqua.

4 Collegare un'estremità del cavo di alimentazione della pompa alla connessione sull'alloggiamento della pompa e l'altra sul retro del modulo solare.

5 Collegare il cavo LED della luce alla connessione della scatola di controllo.

6 Riempire d'accua la vasca inferiore della fontana, assicurandosi che la pompa sia completamente sommersa.

7 Chiudere lo sportello sul retro della fontana.

8 Inserire il paletto sul modulo solare e posizionarlo al sole.

9 Ora è possibile utilizzato la fontana solare.

UTILIZZO

• Accendere la pompa, premendo brevamente ON. In base allo stato di carica della batteria funzionera per alcune ore e passera poi automaticamente alla modalità solare, se possibile.
• Tenere premuto il tasto per 3 secondi per spegnere la pompa. Ora la batteria viene caricata automaticamente (se c'è luce del sole).

LED di stato

• Verde = batteria completeness carica. La pompa funzione per circa 6-8 ore con la batteria.
• Arancione = batteria mezza vuota. La pompa funzione per circa 2-4 ore con la batteria.
• Rosso = la batteria delve essere ricaricata. La pompa funzione per al massimo 1 ora con la batteria.

Condizioni meteorologiche ed effetto di carica

	Pompa accesa Pompa spenta
	La luce del sole alimenta la pompa E carica la batteria.	La batteria è completamente carica dopo circa 1 giorno.
	La luce del sole alimenta la pompa E carica la batteria.	La batteria è completamente carica dopo circa 2-3 giorni.
	La pompa funziona solo se la batteria è carica.	La batteria è completamente carica alcuni giorni.
	La pompa non viene alimentata alla luce del sole e la batteria non viene caricata.	La batteria non viene caricata.

Modalità solare

Premere ON (sul retro del pannello solare). Il LED solare si illumina. L'energia in excesso viene utilizzata per caricare la batteria. Quando è Completely carica, la batteria è sufficiente per alimentare la pompa per circa 6-8 ore.

PULIZA E MANUTENZIONE

Pannello solare

Il pannello solare deve essere pulito regolarmente con un panno morbido, in modo da garantire il passaggio della luce. Non utilizzato materiali o detergenti abrasivi.

Pompa

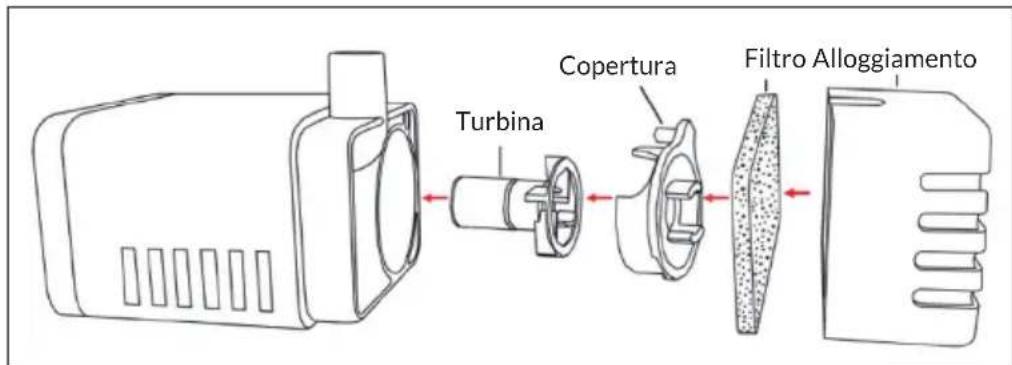

Se la pompa non presenta più le prestazioni abituali après un Certain tempo o se smette di funzionare, controllare se ci sono sedimenti o sporco che bloccano filtering e pompa. Rimuoverve la copertura della pompa e della ventola (v. imagine) e pulirle entrambé con acqua pulita.

SMALTIMENTO

Se sul prodotto è presente la figura a sinistra (il cassetto dei rifiuti mobile sbarrato), si applica la direttiva europea 2012/19/UE. Questi prodotti non possono essere smaltiti con i rifiuti normali. Informarsi sulle disposizioni vigenti in merito alla raccolta separata di dispositivi elettrici ed elettronici. Non smaltire i vecchi dispositivi con i rifiuti domestici. Grazie al corretto smaltimento dei vecchi dispositivi, si protegono il pianeta e la salute delle persone da possibili consequences negative. Il riciclo di materiali aiuta a ridurre il consumo di materie prime.
